磁芯选择表(EC_EE_EF_EFD_EI_EP_EPC_EER_ETD_LP_RM_PTS_PQ_UU)

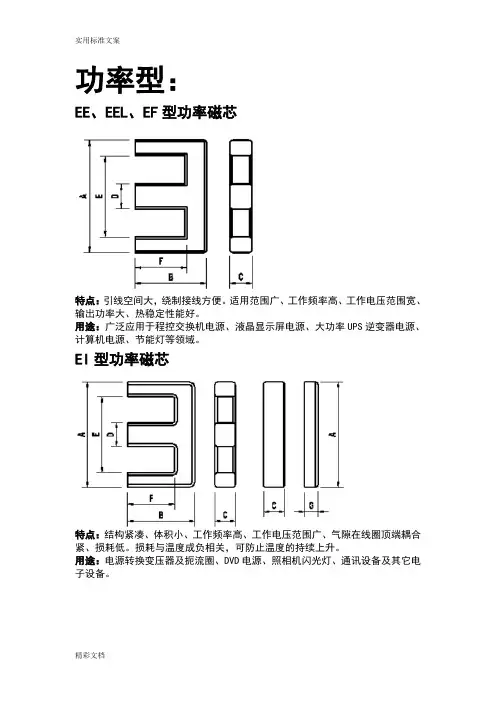

功率型：EE、EEL、EF型功率磁芯特点：引线空间大，绕制接线方便。

适用范围广、工作频率高、工作电压范围宽、输出功率大、热稳定性能好。

用途：广泛应用于程控交换机电源、液晶显示屏电源、大功率UPS逆变器电源、计算机电源、节能灯等领域。

EI型功率磁芯特点：结构紧凑、体积小、工作频率高、工作电压范围广、气隙在线圈顶端耦合紧、损耗低。

损耗与温度成负相关，可防止温度的持续上升。

用途：电源转换变压器及扼流圈、DVD电源、照相机闪光灯、通讯设备及其它电子设备。

PEE、PEI功率磁芯ER功率磁芯特点：耦合位置好，中柱为圆形,便于绕线且绕线面积增大,可设计功率大而漏感小的变压器。

用途：开关电源变压器,脉冲变压器,电子镇流器等。

ETD型功率磁芯特点：中柱为圆形,绕制接线方便且绕线面积增大,可设计出功率大且漏感小的变压器。

其他如组装成本，安规成本，电磁屏蔽，标准化难易等各方面都很出色。

用途：开关电源，传输变压器，电子镇流器。

广泛应用于家电、通讯、照明、医疗设备、办公自动化、军品、OA设备、电子仪器、航空航天等领域。

EQ/EQI型功率磁芯EP型功率磁芯特点：具有磁屏蔽效果好、分布电容小、传输衰耗低、电感量高、漏感小、磁场分布均匀等优点，且骨架配有多路接头，易设计多路输出变压器。

用途：宽带变压器、电感器、隔离变压器、匹配变压器，广泛应用于程控交换机终端和精密电子设备等领域。

EFD型功率磁芯特点：具有热阻小、衰耗小、功率大、工作频率宽凳使用优点。

成品重量轻、结构合理、易表面贴装。

用途：广泛应用于体积小而功率大的变压器，如精密仪器、模块电源、计算机终端输出等。

EPC功率磁芯特点：具有热阻小、衰耗小、功率大、工作频率宽、重量轻、结构合理、易表面贴装、屏蔽效果好等优点，但散热性能稍差。

用途：广泛应用于体积小而功率大且有屏蔽和电磁兼容要求的变压器，如精密仪器、程控交换机模块电源、导航设备等。

特点：体积小、感抗高、绕线方便、磁屏蔽及散热效果均衡。

常常利用磁芯参数表【EER磁芯】■ 用途：高频开关电源变压器、匹配变压器、扼流变压器等。

【EE磁芯】■ 用途：电源转换用变压器及扼流圈、通讯及其他电子设备变压器、滤波器、电感器及扼流圈、脉冲变压器等。

【ETD磁芯】■ 用途：电源转换用变压器及扼流圈、通讯及其他电子设备变压器、滤波器。

【EI 磁芯】■ 用途：高频开关电源变压器、功率变压器、整流变压器、电压互感器等。

【ET 磁芯】■ 用途：滤波变压器【EFD 磁芯】■ 用途：高频开关电源变压器器、整流变压器、开关变压器等。

【UF 磁芯】■ 用途：整流变压器、脉冲变压器、扼流变压器、电源变压器等。

【PQ 磁芯】■ 用途高频开关电源变压器、整流变压器等。

【RM 磁芯】■ 用途：高频开关电源变压器、整流变压器、屏蔽变压器、脉冲变压器、脉冲功率变压器、扼流变压器、滤波变压器。

【EP 磁芯】■ 用途：功率变压器、宽频变压器、屏蔽变压器、脉冲变压器等。

【H 磁芯】■ 用途：宽带变压器、脉冲变压器、脉冲功率变压器、隔离变压器、滤波变压器、扼流变压器、匹配变压器等。

软磁铁氧体磁芯形状与尺寸标准(一)软磁铁氧体磁芯形状软磁铁氧体是软磁铁氧体材料和软磁铁氧体磁芯的总称。

软磁铁氧体磁芯是用软磁铁氧体材料制成的元件或零件，或是由软磁铁氧体材料按照不同形式组成的磁路。

磁芯的形状大体上由成型（形）模具决定，而成型（形）模具又按照磁芯的形状进行设计与制造。

磁芯按磁力线的路径大致可分两大类；磁芯按具体形状分，有各类各样：磁芯按磁力线路径分类磁芯按使历时磁化进程所产生磁力线的路径可分为开路磁芯和闭路磁芯两类。

第一类为开路磁芯。

这种磁芯的磁路是开启的（open magnetic circuits），通过磁芯的磁通同时要通过周围空间（气隙）才能形成闭合磁路。

开路磁芯的气隙占磁路总长度的相当部份，磁阻专门大，磁路中的部份磁通在达到气隙以前就已离开磁芯形成漏磁通。

因此，开路磁芯在磁路各个截面上的磁通不相等，这是开路磁芯的特点。

单端反激式开关电源磁芯尺寸和类型的选择字体大小：大| 中| 小2008-08-28 12:53 - 阅读：6184 - 评论：2 徐丽红王佰营A、InternationalRectifier公司--56KHz输出功率推荐磁芯型号0---10WEFD15 SEF16 EF16 EPC17 EE19 EF(D)20 EPC25 EF(D)2510-20WEE19 EPC19 EF(D)20 EE,EI22 EF(D)25 EPC2520-30WEI25 EF(D)25 EPC25 EPC30 EF(D)30 ETD29 EER28(L)30-50WEI28 EER28(L) ETD29 EF(D)30 EER3550-70WEER28LETD34 EER35 ETD3970-100WETD34 EER35 ETD39 EER40 E21摘自InternationalRectifier,AN1018-“应用IRIS40xx系列单片集成开关IC开关电源的反激式变压器设计”B、ELYTONE公司型号输出功率（W）<5 5-10 10-20 20-50 50-100 100-200 200-500 500-1KEI EI12.5 EI16 EI19 EI25 EI40 EI50 EI60 -- EE EE13 EE16 EE19 EE25 EE40 EE42 EE55 EE65<5 5-10 10-20 20-50 50-100 100-200 200-500 500-1K EF EF12.6 EF16 EF20 EF25 EF30 EF32 -- --EFD -- EFD12 EFD15 EFD20 EFD25 EFD30 -- -- EPC -- EPC13 EPC17 EPC19 EPC25 EPC30 -- -- EER EER9.5 EER11 EER14.5 EER28 EER35 EER42 EER49 -- ETD -- -- ETD29 ETD34 ETD44 ETD49 ETD54 --EP EP10 EP13 EP17 EP20 -- -- -- -- RM RM4 RM5 RM6 RM10 RM12 RM14 -- -- POT POT1107 POT1408 POT1811 POT2213 POT3019 POT3622 POT4229 -- PQ -- -- -- PQ2016 PQ2625 PQ3230 PQ3535 PQ4040 EC -- -- -- -- -- EC35 EC41 EC70 摘自PowerTransformers OFF-LINE Switch ModeAPPLICATION NOTES"Converter circuitas a function of S.M.P.S. output voltage (Vo) and output power (Po)"C、Fairchild Semiconductor公司--67KHzOutput Power EIcore EE core EPC core EER core0-10W EI12.5 EE8 EPC10EI16 EE10 EPC13EI19 EE13 EPC17EE1610-20W EI22 EE19 EPC1920-30W EI25 EE22 EPC25 EER25.530-50W EI28 EE25 EPC30 EER28EI3050-70W EI35 EE30 EER28L70-100W EI40 EE35 EER35100-150W EI50 EE40 EER40EER42150-200W EI60 EE50 EER49EE60The core quickselection table For universal input range, fs=67kHz and 12V singleoutput摘自：Application Note AN4140Transformer Design Consideration for off-lineFlybackTMConverters using Fairchild Power Switch (FPS)D、单端反激式变压器磁芯的选择公式Ve =5555 * P / f式中：Ve——为磁芯的体积：Ve=Ae*Le；单位为：毫米立方；P——为输入功率；单位为：瓦；f——为开关频率；单位为：千赫兹；本公式假设：Bm=0.3T, Lg/Le=0.5%=气隙长度/磁芯等效长度；如果Lg/Le=气隙长度/磁芯等效长度=1%时，又如何计算呢？（请考虑）输出功率、磁芯截面积和开关频率决定气隙，因为在反激式开关电源中气隙的体积大小决定储能的多少，频率决定能量传输的快慢；如：EI25Ve=2050mm³，Ae=42平方毫米，Le=49.4mm；f=40KHz；η=0.75；Lg= 0.005*49.4 = 0.247mm ---气隙长度Pin =Ve*F/5555 = 2050*40/5555 = 14.76W；Pout =η*Pin= 0.75 * 14.76 = 11.07W;若：f=100KHz 则：Pout = 11.07W *(100/40) = 27.675W;反激式开关电源设计的思考一字体大小：大| 中| 小2007-03-01 11:00 - 阅读：4593 - 评论：3反激式开关电源设计的思考一王佰营徐丽红对一般变压器而言，原边绕组的电流由两部分组成，一部分是负载电流分量，它的大小与副边负载有关；当副边电流加大时，原边负载电流分量也增加，以抵消副边电流的作用。

开关电源磁芯尺寸功率等参数MnZn 功率铁氧体EPC功率磁芯特点：具有热阻小、衰耗小、功Array率大、工作频率宽、重量轻、结构合理、易表面贴装、屏蔽效果好等优点，但散热性能稍差。

用途：广泛应用于体积小而功率大且有屏蔽和电磁兼容要求的变压器，如精密仪器、程控交换机模块电源、导航设备等。

EPC功率磁芯电气特性及有效参数注：AL值测试条件为1KHz,0.25v,100Ts,25±3℃Pc值测试条件为100KHz,200mT,100℃EE、EEL、EF型功率磁芯特点：引线空间大，绕制接线方便。

适用范围广、工作频率高、工作电压范围宽、输出功率大、热稳定性能好用途：广泛应用于程控交换机电源、液晶显示屏电源、大功率UPS逆变器电源、计算机电源、节能灯等领域。

　EE、EEL、EF型功率磁芯尺寸规格　EE、EEL、EF型功率磁芯电气特性及有效参数注：AL值测试条件为1KHz,0.25v,100Ts,25±3℃Pc值测试条件为100KHz,200mT,100℃EI型功率磁芯特点：结构紧凑、体积小、工作频率高、工作电压范围广、气隙在线圈顶端耦合紧、损耗低。

损耗与温度成负相关，可防止温度的持续上升。

用途：电源转换变压器及扼流圈、DVD电源、照相机闪光灯、通讯设备及其它电子设备。

EI型功率磁芯尺寸规格　EI型功率磁芯电气特性及有效Pc值测试条件为100KHz,200mT,100℃PEE、PEI功率磁芯PEE、PEI型功率磁芯尺寸规格PEE、PEI型功率磁芯电气特性及有效参数注：AL值测试条件为1KHz,0.25v,100Ts,25±3℃Pc值测试条件为100KHz,200mT,100℃ER功率磁芯于绕线且绕线面积增大,可设计功率大而漏感小的变压器。

用途：开关电源变压器,脉冲变压器,电子镇流器等。

　ER型功率磁芯电气特性及有效参数注：AL值测试条件为1KHz,0.25v,100Ts,25±3℃Pc值测试条件为100KHz,200mT,100℃ETD型功率磁芯特点：中柱为圆形,绕制接线方便且绕线面积增大,可设计出功率大且漏Array感小的变压器。

EE、EEL、EF型功率磁芯特点：引线空间大，绕制接线方便。

适用范围广、工作频率高、工作电压范围宽、输出功率大、热稳定性能好用途：广泛应用于程控交换机电源、液晶显示屏电源、大功率UPS逆变器电源、计算机电源、节能灯等领域。

EE、EEL、EF型功率磁芯尺寸规格Dimensions(mm)尺寸磁芯型号TYPFA B C DEmin EE5/5.3/2 5.25±0.15 2.65±0.15 1.95±0.15 1.35±0.15 3.80 2.00±0.15EE8.3/8.2/3.6 8.30±0.30 4.00±0.25 3.60±0.20 1.85±0.20 6.00 3.00±0.15EE10/11/4.8 10.20±0.30 5.60±0.30 4.80±0.25 2.50±0.257.50 4.40±0.30EE12.8/15/3.6 12.70±0.30 7.40±0.30 3.60±0.25 3.60±0.258.60 5.50±0.30EE13/12/6 13.20±0.30 6.10±0.30 5.90±0.30 2.70±0.309.80 4.70±0.30EE13/13W 13.00±0.40 6.50±0.30 9.80±0.30 3.60±0.209.00 4.60±0.20EE16/14/5 16.10±0.40 7.10±0.30 4.80±0.30 4.00±0.3011.70 5.20±0.20EE16/14W 16.10±0.40 7.25±0.30 6.80±0.30 3.20±0.3512.50 5.60±0.30EE19/16/5 19.10±0.40 8.00±0.30 4.85±0.30 4.85±0.3014.00 5.60±0.30EE19/16W 19.30±0.40 8.30±0.30 7.90±0.30 4.80±0.3014.00 5.70±0.30EE22/19/5.7 22.00±0.50 9.50±0.30 5.70±0.30 5.70±0.3015.60 5.70±0.30 EE25/20/6 25.40±0.50 10.00±0.30 6.35±0.30 6.35±0.3018.60 6.80±0.30 EE25/19W 25.40±0.50 9.50±0.30 12.5±0.30 6.55±0.3018.50 6.40±0.30 EE28/21/11 28.50±0.50 10.50±0.30 10.80±0.307.20±0.3020.00 6.70±0.30 EE30/26/11 30.00±0.60 13.30±0.30 10.70±0.3010.70±0.3019.50 8.40±0.35 EE32/32/9 32.10±0.80 16.10±0.30 9.20±0.409.20±0.4022.40 11.60±0.40 EE33/28/13 33.60±0.70 14.10±0.30 12.80±0.409.70±0.4024.40 9.80±0.40 EE34/29/10 34.20±0.70 14.40±0.30 9.90±0.409.80±0.4024.50 9.60±0.40 EE35/29/9 35.30±0.70 14.50±0.30 9.30±0.409.50±0.4024.80 9.70±0.40 EE35/35/10 35.30±0.70 17.50±0.30 10.00±0.4010.00±0.4024.50 12.50±0.40 EE40/35/12 40.10±0.80 17.50±0.30 11.70±0.4011.70±0.4026.80 10.50±0.40 EE42/42/15 42.10±0.80 21.20±0.40 15.00±0.4012.00±0.4029.50 15.20±0.40 EE42/42/20 42.10±0.80 21.20±0.40 19.80±0.4012.00±0.4029.50 15.20±0.40 EE55/55/21 55.50±1.50 27.50±0.40 20.60±0.5017.00±0.5037.50 18.80±0.50 EE55/55/24.7 55.50±1.50 27.50±0.40 24.70±0.4017.00±0.5037.50 18.80±0.50 EE65/65/20 65.20±1.50 32.50±0.40 20.00±0.4019.65±0.4044.20 22.60±0.40 EE65/65/27 65.20±1.50 32.50±0.40 27.00±0.4019.65±0.4044.20 22.60±0.40 EE70/66/30 70.75±1.50 33.00±0.40 30.50±0.6021.50±0.5048.00 22.00±0.60 EE85/88/27 85.00±2.00 44.00±1.00 26.90±0.6026.90±0.6055.00 29.20±0.60 EE85/88/32 85.00±2.00 44.00±1.00 31.50±0.6026.90±0.6055.00 29.20±0.60 EE110/112/36 110.00±2.50 56.00±1.00 36.00±1.0036.00±1.0074.20 37.70±1.00 EE160/140/40 160.00±2.50 70.00±2.00 40.00±1.0038.00±1.00118.00 52.00±1.00 EE240/236/40 240.00±4.00 118.00±2.0040.00±1.0060.00±1.00175.00 87.00±2.00EEL13 12.80±0.4010.00±0.304.80±0.30 3.65±0.308.50 8.00±0.30EEL16 16.00±0.4012.30±0.304.90±0.30 4.00±0.3011.70 10.20±0.30EEL19 20.00±0.4013.60±0.304.90±0.30 4.90±0.3014.20 11.30±0.30EEL22 22.00±0.6014.90±0.305.75±0.30 5.75±0.3015.60 11.00±0.40EEL25 25.20±0.6016.00±0.306.40±0.30 6.40±0.3018.30 12.90±0.40EEL27 27.00±0.6017.30±0.308.50±0.308.00±0.3018.60 13.30±0.40 EF12.6/12.6 12.60±0.50 6.30±0.30 3.55±0.30 3.55±0.308.80 4.70±0.40 EF16/16 16.10±0.60 8.10±0.30 4.50±0.30 4.55±0.3011.30 5.90±0.30 EF20/20 20.00±0.6010.00±0.305.65±0.30 5.60±0.3014.10 7.20±0.30 EF20/20W 20.10±0.60 10.00±0.3010.60±0.30 5.60±0.3014.10 7.20±0.30 EF25/25/7 25.05±0.60 12.55±0.30 7.20±0.307.10±0.3017.50 8.95±0.30 EF25/25W 25.05±0.60 12.55±0.3010.75±0.307.10±0.3017.50 8.95±0.30EF30/30 30.00±0.8015.20±0.40 7.05±0.3 6.95±0.3019.80 10.00±0.40EE、EEL、EF型功率磁芯电气特性及有效参数磁芯型号材质AL(nH/N2)有效参数 Effective ParametersTYP Material ±25% C1Le Ae Ve 重量功耗Pc(W/PRS,max) 约设计功率(W)1KHz/0.25v(mm-1)(mm)(mm2)(mm3) (g)EE5/5.3/2 TP4250 4.86 12.63 2.60 32.84 0.2 0.03 0.6 EE8.3/8.2/3.6 TP4800 2.49 19.51 7.85 153.15 0.7 0.11 2 EE10/11/4.8 TP4850 2.27 26.34 11.61 305.81 1.5 0.19 533.00 15.60 514.80 2.4 0.28 7 EE12.8/15/3.6TP4800 2.12EE13/12/6 TP41130 1.92 30.88 16.08 496.55 2.7 0.32 8 EE13/13W TP42100 0.82 29.90 36.40 1088.36 5.2 0.62 16 EE16/14/5 TP41100 1.85 35.00 18.88 660.80 3.3 0.45 10 EE16/14W TP41200 1.73 37.90 21.92 830.77 5.0 0.58 15 EE19/16/5 TP41250 1.74 39.60 22.70 898.92 4.8 0.59 14 EE19/16W TP41700 0.9940.1040.201612.008.0 0.92 24 EE22/19/5.7 TP41800 1.16 42.00 36.30 1524.60 6.5 0.75 20 EE25/20/6 TP41750 1.26 50.21 39.77 1996.85 11.0 1.27 33 EE25/19W TP43500 0.58 47.46 81.87 3885.55 20.0 2.30 60 EE28/21/11 TP43700 0.62 51.70 82.90 4285.93 20.1 2.31 60 EE30/26/11 TP43600 0.54 57.90 107.00 6195.30 30.5 3.51 90 EE32/32/9 TP42600 0.92 75.02 81.56 6118.63 30.7 3.53 95 EE33/28/13 TP43550 0.60 68.20 113.70 7754.34 40.0 4.60 120 EE34/29/10 TP43300 0.77 68.29 88.30 6030.01 32.6 3.75 100 EE35/29/9 TP42700 0.80 69.30 86.80 6015.24 30.0 3.45 90 EE35/35/10 TP43000 0.79 80.37 101.71 8174.43 41.0 4.72 125 EE40/35/12 TP44000 0.53 77.60 147.50 11446.00 58.0 6.67 175 EE42/42/15 TP44300 0.55 97.90 178.00 17426.20 88.0 10.12 265 EE42/42/20 TP45600 0.42 97.80 235.00 22983.00 116.0 13.34 350 EE55/55/21 TP45800 0.35 123.00352.00 43296.00 221.0 25.42 660 EE55/55/24.7 TP46900 0.29 123.00422.00 51906.00 265.0 30.48 800 EE65/65/20 TP46500 0.37 146.00393.00 57378.00 300.0 34.50 900EE65/65/27 TP47600 0.27 147.00535.00 78645.00 405.0 46.58 1250 EE70/66/30 TP49000 0.23 150.00665.00 99750.00 500.0 57.50 1500 EE85/88/27 TP410000 0.24 188.00779.00 146452.00 700.0 80.50 2100 EE85/88/32 TP411000 0.19 186.00967.00 179862.00 820.0 94.30 2460 EE110/112/36TP411000 0.19 247.001270.00 313690.00 1512.0 173.88 4550346.501539.00 533263.50 2705.0 311.08 8100 EE160/140/40TP48900 0.23562.402464.00 1385753.606990.0 803.85 17000 EE240/236/40TP48800 0.2318.45 793.35 3.9 0.45 1243.00EEL13 TP4860 2.331050.70 5.3 0.61 1619.00EEL16 TP4700 2.9155.3025.001542.50 7.2 0.83 2261.70EEL19 TP4830 2.47EEL22 TP41250 1.79 63.90 35.70 2281.23 11.0 1.27 33 EEL25 TP41200 1.79 73.20 41.00 3001.20 18.0 2.07 54 EEL27 TP41800 1.10 76.00 69.10 5251.60 25.7 2.96 80 EF12.6/12.6 TP4800 2.32 29.70 12.82 380.75 1.9 0.22 620.10 755.76 3.9 0.45 1237.60EF16/16 TP41100 1.8733.50 1504.15 7.4 0.85 22EF20/20 TP41400 1.3444.90EF20/20W TP42200 0.71 43.30 60.60 2623.98 13.5 1.55 40 EF25/25/7 TP42000 1.12 57.80 51.80 2994.04 15.0 1.73 45 EF25/25W TP43000 0.75 57.88 77.43 4481.65 22.0 2.53 66 EF30/30 TP41850 1.14 69.30 61.00 4227.30 21.1 2.43 65 注：AL值测试条件为1KHz,0.25v,100Ts,25±3℃Pc值测试条件为100KHz,200mT,100℃EI 型功率磁芯特点：结构紧凑、体积小、工作频率高、工作电压范围广、气隙在线圈顶端耦合紧、损耗低。
