混凝土裂缝的预防与控制58页PPT

+ 适用于对结构整体性有影响或有防水、防渗 要求的裂缝修补。
+ 常用的灌浆材料有水泥和化学材料，可按裂 缝的性质、宽度、施工条件等具体情况选用。 一般对宽度大于的裂缝,可采用水泥灌浆，对 宽度小于的裂缝，或较大的温度收缩裂缝， 宜采用化学灌浆。
〔1〕水泥灌浆
+ 一般用于大体积混凝土结构的修补,主要施工程序是 钻孔、冲洗、止浆、堵漏、埋管、试水、灌浆。
+ 根底沉降不均匀时，结构构件受到强迫变 形，导致结构物中构件与构件之间产生斜 拉和剪切作用，从而使得结构构件开裂， 随着不均匀沉降的进一步开展，裂缝会进 一步扩大。这类裂缝的大小、形状、方向 取决于地基变形的情况。 由于地基变形造 成的应力一般较大，因此裂缝裂缝宽度较 大、多呈45°，并且通常是贯穿性的。
2 预防裂缝产生的措施
+ 针对混凝土结构裂缝的产生原因，采取对应的技术 措施：
+ -选用水化热低的水泥，非活性骨料，选用级配优 良、含泥量低的砂、石骨料。
+ -大体积混凝土施工采取合理分层、分块、分缝措 施。
+ -科学确定配合比，掺加减水剂，控制水泥用量， 减小水化热。
+ -浇筑时加强振捣，提高密实度，可采用二次振捣。 + -及时抹压外表，加强养护，适当延长养护时间。 + -安排合理的拆模时间及顺序。
温度变化引起的裂缝
+ 混凝土具有热胀冷缩的性质，当环境温度 发生变化时就会产生温度变形，由此产生 附加应力，当应力超过抗拉强度时就会产 生裂缝。温度裂缝大多发生在施工中后期， 温度裂缝一般在接近外表较浅的范围内出 现，缝宽受温度变化影响较明显。
+ 温度裂缝比较常见，如现浇板裂缝、大体 积混凝土裂缝。

①、按照材料收缩理论,同条件生产、同条件使用得原材料相同混凝土,其收缩值应该相同。如果说收缩就是收缩开裂得主因,那么同一搅拌站生产得混凝土,同样得原材料,同样得配合比,同样得坍落度,同一天施工,为什么有得工地开裂了,而且开裂很严重,而有得工地却完全没有开裂呢？
②、按照材料收缩理论,如果原材料相同,各原材料得用量也相同,坍落度大者,其收缩也大;坍落度小者,其收缩也小。如果收缩就是收缩开裂得主因,为什么实际施工中会出现坍落度大者(收缩大者)不裂、坍落度小者(收缩小者)反而开裂了呢？
5 ♠ 温度收缩:主要就是指由于水泥水化反应使混凝土内部温度升高,而在混凝土凝结硬化后,随着水泥水化热得释出量逐渐减少,导致混凝土温度最后又冷却到环境温度时所产生得收缩。
温度收缩对大体积混凝土影响较大(如混凝土基础大底板、外墙板及混凝土大梁)。
混凝土中各组成材料体积对收缩得影响
自密实混凝土收缩率随水胶比增大而增大
当混凝土表面水分得蒸发速度大于混凝土得泌水与毛细孔中得水向外迁移得速度时,混凝土浆体得体积发生收缩。此时得混凝土如果已丧失流动性或者还不具备抵抗收缩应力得足够得抗拉强度,就会产生裂缝。据测试,早期或塑性状态得混凝土得收缩要比硬化后得混凝土得收缩大几倍,塑性状态混凝土得表面收缩也要比内部收缩大。如70mm厚得混凝土试件,其表面得收缩就是中心部位收缩得2倍。故塑性收缩裂缝均在混凝土表面出现,形状不规则,多在横向,长短不一。细而多且互不贯通,类似干燥得泥浆面得裂缝。
左图说明:在水胶比相同情况下,自密实混凝土比普通混凝土收缩率大;自密实混凝土中,粉煤灰掺量大得,收缩率小。
混凝土中掺入粉煤灰及磨细矿渣粉等活性矿物掺合料,对于改善混凝土施工性能、力学性能与耐久性能就是不可或缺必要组分。
粗骨料体积含量(粗骨料间距系数)对收缩影响

第5页/共51页
一、混凝土裂缝的类型
第6页/共51页
一、混凝土裂缝的类型
根据混凝土裂缝的成因，混凝土裂缝可分为受力裂缝和变形裂缝两大类。
第7页/共51页
一、混凝土裂缝的类型
受力裂缝是指作用在建筑上的力或荷载在构件中产生内力或应力引起的裂缝， 也可称为“荷载裂缝”或“直接裂缝”。
跟受力情况有关的受力裂缝 第8页/共51页
第39页/共51页
四、实施效果
彰泰·春天商住小区位于桂林市高新区穿山东路 南段，由一个整体的地下室和多栋10层高的商住塔 楼组成。其中塔楼一层为公共活动中心，一层以上 为住宅。工程一期的总建筑面积约为53025m2，其 中地下室建筑面积约17826 m2，地上建筑面积约 35199m2。
第40页/共51页
第37页/共51页
内外模板应同时拆除
三、剪力墙裂缝的防治措施
④保湿养护。 混凝土浇捣后，应及时进行覆盖保湿养护，避免混凝土出现表面无规则裂 缝及表面损伤，养护时应注意：外加剂混凝土养护时间应不小于14天；防水 混凝土必须在终凝后开始养护；防水混凝土后浇带的养护时间为28天。
第38页/共51页
四、实施效果
第41页/共51页
四、实施效果
第42页/共51页
五、混凝土裂缝的处理措施
第43页/共51页
五、混凝土裂缝的处理措施
混凝土是一种非均质多相体，影响混凝土开裂的因素往往是多方面的，混凝 土结构的裂缝难以完全避免。当发现裂缝时，在裂缝处理前，应根据裂缝情况， 综合分析裂缝性质及发生的原因，并采取相应的措施。裂缝的处理，除保证结构 原有承载力外，尚应保证结构的整体性及防水、抗渗性能。对于裂缝的处理，一 般应在设计指导下，参照以下方法进行：

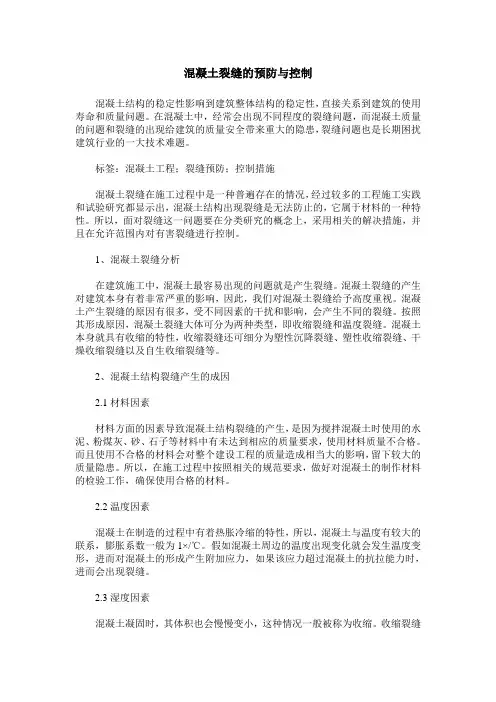

混凝土裂缝的预防与控制混凝土结构的稳定性影响到建筑整体结构的稳定性，直接关系到建筑的使用寿命和质量问题。

在混凝土中，经常会出现不同程度的裂缝问题，而混凝土质量的问题和裂缝的出现给建筑的质量安全带来重大的隐患，裂缝问题也是长期困扰建筑行业的一大技术难题。

标签：混凝土工程；裂缝预防；控制措施混凝土裂缝在施工过程中是一种普遍存在的情况，经过较多的工程施工实践和试验研究都显示出，混凝土结构出现裂缝是无法防止的，它属于材料的一种特性。

所以，面对裂缝这一问题要在分类研究的概念上，采用相关的解决措施，并且在允许范围内对有害裂缝进行控制。

1、混凝土裂缝分析在建筑施工中，混凝土最容易出现的问题就是产生裂缝。

混凝土裂缝的产生对建筑本身有着非常严重的影响，因此，我们对混凝土裂缝给予高度重视。

混凝土产生裂缝的原因有很多，受不同因素的干扰和影响，会产生不同的裂缝。

按照其形成原因，混凝土裂缝大体可分为两种类型，即收缩裂缝和温度裂缝。

混凝土本身就具有收缩的特性，收缩裂缝还可细分为塑性沉降裂缝、塑性收缩裂缝、干燥收缩裂缝以及自生收缩裂缝等。

2、混凝土结构裂缝产生的成因2.1材料因素材料方面的因素导致混凝土结构裂缝的产生，是因为搅拌混凝土时使用的水泥、粉煤灰、砂、石子等材料中有未达到相应的质量要求，使用材料质量不合格。

而且使用不合格的材料会对整个建设工程的质量造成相当大的影响，留下较大的质量隐患。

所以，在施工过程中按照相关的规范要求，做好对混凝土的制作材料的检验工作，确保使用合格的材料。

2.2温度因素混凝土在制造的过程中有着热胀冷缩的特性，所以，混凝土与温度有较大的联系，膨胀系数一般为1×/℃。

假如混凝土周边的温度出现变化就会发生温度变形，进而对混凝土的形成产生附加应力，如果该应力超过混凝土的抗拉能力时，进而会出现裂缝。

2.3湿度因素混凝土凝固时，其体积也会慢慢变小，这种情况一般被称为收缩。

收缩裂缝在施工过程中时常会遇见，例如，现浇剪力墙结构、现浇构造柱等等，其产生裂缝的原因是养护工作不到位。
