压力容器设计人员考核试题集及答案1.判断题1.1 锅炉、压力容器是生产和生活中广泛使用的，有爆炸危险的承压设备。
（√）1.2 《锅炉压力容器安全监察暂行条例》适用于船舶、机车上的锅炉和压力容器。
（×）1.3 《<锅炉压力容器安全监察暂行条例>实施细则》中规定：医用氧舱不作为固定式压力容器管理。
（×）1.4 《压力容器安全技术监察规程》中规定：承受内压的压力容器，其最高工作压力是指在正常使用过程中，顶部可能出现的最高压力。
（√）1.5 《压力容器安全技术监察规程》中规定：承受外压的压力容器，其最高工作压力是指压力容器在正常使用过程中，可能出现的最高压力差值；对夹套容器是指夹套顶部可能出现的最高压力差值。
（√）1.6 《压力容器安全技术监察规程》中规定：容积是指压力容器的几何容积，即由设计图样标注的尺寸计算（不考虑制造公差）并圆整，且不扣除内件体积的容积。
（√）1.7 《压力容器安全技术监察规程》中规定：多腔压力容器（如换热器的管程和壳程、余热锅炉的汽包和换热室、夹套容器等）按照类别高的压力腔作为该容器的类别并按该类别进行使用管理。
（√）1.8 《压力容器安全技术监察规程》中规定：多腔压力容器应按照每个压力腔各自的类别分别提出设计、制造技术要求。
（√）1.9 《压力容器安全技术监察规程》中规定：多腔压力容器的各腔类别不同时，应按类别最高的腔提出设计、制造技术要求。
（×）1.10 《压力容器安全技术监察规程》中规定：对多腔压力容器的匠某个压力腔进行类别划定时，设计压力取该压力腔的设计压力，容积取该压力腔的几何容积。
（）1.11 《压力容器安全技术监察规程》中规定：容器内主要介质为最高工作温度于标准沸点的液体时，如气相空间（非瞬时）大于等于0.025m3，且最高工作压力大于等于0.1Mpa 时，也属于《压力容器安全技术监察规程》的适用范围。
（√）1.12 《压力容器安全技术监察规程》中规定：容积小于0.025m3的高压容器属于《压力容器安全技术监察规程》的监察范围。
20230719容器检验师预考1. 压力容器的自行检查，包括月度检查、年度检查。
[判断题] *对(正确答案)错2. 年度检查项目，至少包括压力容器安全管理情况、压力容器本体及其运行状况和压力容器安全附件检查等。
[判断题] *对(正确答案)错3. 安全阀的校验周期不可延长。
[判断题] *对错(正确答案)4. 安全阀一般每年至少校验一次。
[判断题] *对(正确答案)错5. 容器定期检验时，有焊缝硬度要求的压力容器，应当进行硬度检测。
[判断题] *对(正确答案)错6. 容器定期检验时，紧固件检查,需要对M36及以上螺柱应当逐个清洗，检查其损伤和裂纹情况，并进行无损检测。
[判断题] *对错(正确答案)7. 渗碳损伤导致材料表面硬度增高。
[判断题] *对(正确答案)错8. 检验机构应当对压力容器定期检验报告的真实性、准确性、有效性负责。
[判断题] *对(正确答案)错9. 一台按GB150设计的反应釜，设计未提出安全泄放的相关要求，监检人员可以根据设计的要求进行确认即可。
[判断题] *对错(正确答案)10. 不持证检验员甲根据部门主任的指令，对一台I类空气储罐进行了检验，因此类储罐风险极小，甲未提出异议。
[判断题] *对错(正确答案)11. 容器定期检验时，有材质劣化倾向的压力容器，应当进行金相检测。
[判断题] *对错(正确答案)12. 在简壳体中由轴向温度梯度引起的应力属于一次弯曲应力。
[判断题] *对错(正确答案)13. 一台新制造的固定式压力容器，进行壁厚实际测定时得到的壁厚值应不小于设计厚度。
[判断题] *对(正确答案)错14. 根据 TSG21-2016《固定式压力容器安全技术监察规程》，压力容器产品出厂资料或竣工资料的保存期限应不少于5年。
[判断题] *对错(正确答案)15. 压力容器定期检验中，若发现的未焊透超过制造标准要求，需要测定缺陷的长度和沿厚度方向的高度。
[判断题] *对错(正确答案)16. 射线检测对面积型缺陷的检出率受照相角度影响，容易漏检。
压力容器操作证考试试题一、单项选择题（每题2分，共20分）1. 压力容器按其承受的压力不同可分为哪几类？A. 高压容器、中压容器、低压容器B. 真空容器、常压容器、高压容器C. 低压容器、中压容器、高压容器D. 常压容器、低压容器、中压容器2. 压力容器的操作压力通常不应超过其设计压力的多少？A. 50%B. 80%C. 100%D. 120%3. 以下哪项不是压力容器的安全附件？A. 安全阀B. 压力表C. 温度计D. 搅拌器4. 压力容器在运行过程中，应至少多久检查一次？A. 每班一次B. 每天一次C. 每周一次D. 每月一次5. 压力容器的定期检验周期通常为多少年？A. 1年B. 2年C. 3年D. 5年6. 在压力容器的操作中，以下哪项是正确的操作程序？A. 先加压后升温B. 先升温后加压C. 同时加压和升温D. 根据需要任意操作7. 压力容器发生泄漏时，首先应该采取的措施是什么？A. 立即停止加压B. 立即打开安全阀C. 立即排放容器内介质D. 立即关闭容器进出口阀门8. 压力容器的操作人员需要具备哪些条件？A. 身体健康B. 经过专业培训C. 持有操作证D. 所有以上选项9. 压力容器的工作压力是指什么？A. 容器内介质的最高压力B. 容器内介质的最低压力C. 容器内介质的平均温度压力D. 容器内介质的平均压力10. 压力容器的安全阀通常应该多久校验一次？A. 每年B. 每两年C. 每三年D. 每五年二、判断题（每题1分，共10分）11. 压力容器的操作人员可以随意更改操作参数。
（）12. 压力容器在超压情况下可以继续运行。
（）13. 压力容器的定期检验可以延长检验周期。
（）14. 压力容器的安全阀和压力表都需要定期校验。
（）15. 压力容器的操作人员不需要持有操作证。
（）16. 压力容器在运行中出现异常情况应立即停机检查。
（）17. 压力容器的工作压力可以超过其设计压力。
（）18. 压力容器的维护保养工作可以由非专业人员进行。
压力容器检验员是非题1.《中华人民共和国产品质量法》中规定：国家对产品质量实行以抽查为主要方式的监督检查制度。
（√）2.按照《特种设备检验检测机构管理规定》的规定，特种设备使用单位设立的检验机构，负责本单位一定范围内的特种设备定期检验工作。
（√）3. 按照TSG Z7001-2004《特种设备检验检测机构核准规则》的规定，当自检机构（综合检验机构）无法按时履行定期检验责任时，可以向具备定期检验资格非自检机构自行分包所负责的定期检验工作。
（×）4. TSG Z7001-2004《特种设备检验检测机构核准规则》规定，鉴定评审分为首次核准的鉴定评审、换证核准的鉴定评审以及增项核准的鉴定评审。
（√）5.《锅炉压力容器压力管道及特种设备检验人员资格考核规则》中规定：只有受聘于经国家质量技术监督局锅炉压力容器安全监察机构注册的检验单位的符合相应条件的人员，才能申报压力容器检验资格。
（√）6.按照《锅炉压力容器压力管道及特种设备检验人员资格考核规则》的规定，压力容器检验员（RQ）可以从事第一类压力容器、第二类压力容器、医用氧舱的定期检验、监督检验和进出口安全性能检验。
（×）7.按照《锅炉压力容器压力管道及特种设备检验人员资格考核规则》的规定，取得了锅炉、压力容器定期检验项目的检验人员，才能申报相应的监督检验项目。
（×）8.按照《锅炉压力容器压力管道及特种设备检验人员资格考核规则》的规定，具有监督检验项目的压力容器检验师（RS）可以从事第一类压力容器、第二类压力容器、第三类压力容器、医用氧舱、超高压容器、气瓶的制造、安装、维修和进出口安全性能监督检验工作。
（√）9.从事特种设备无损检测工作的人员，应当按《特种设备无损检测人员考核与监督管理规则》经资格考核，取得国家质量监督检验检疫总局统一颁发的证件，方可从事相应方法的特种设备无损检测工作。
（√）10.根据《锅炉压力容器压力管道焊工考试与管理规则》，判断下列叙述是否正确。

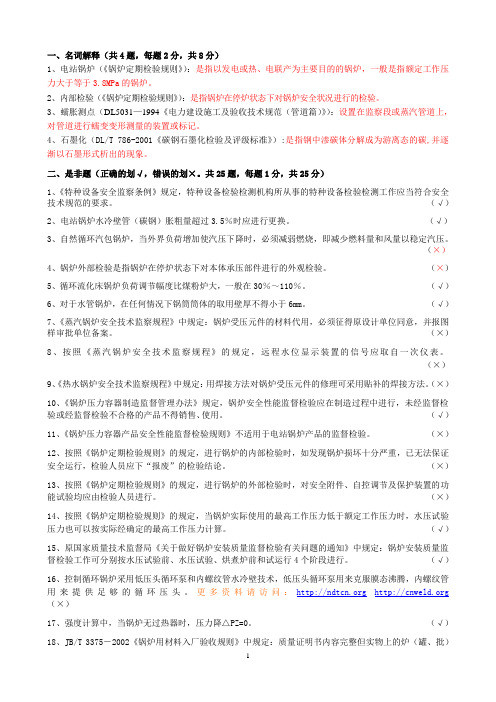

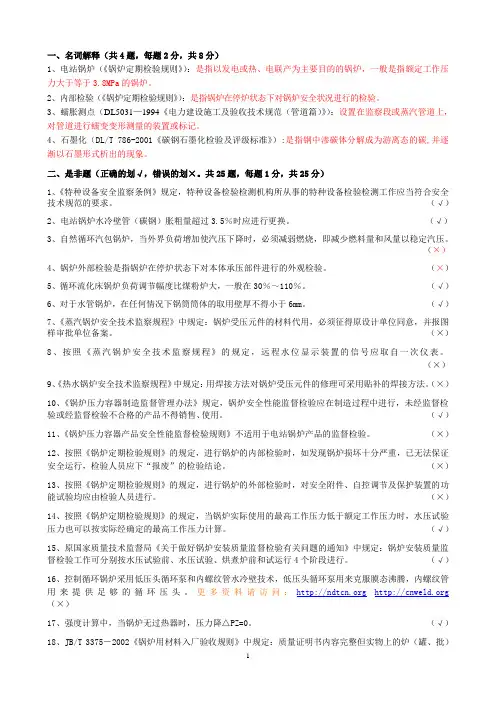

一、名词解释（共4题，每题2分，共8分）1、电站锅炉（《锅炉定期检验规则》）：是指以发电或热、电联产为主要目的的锅炉，一般是指额定工作压力大于等于3.8MPa的锅炉。
2、内部检验（《锅炉定期检验规则》）：是指锅炉在停炉状态下对锅炉安全状况进行的检验。
3、蠕胀测点（DL5031—1994《电力建设施工及验收技术规范（管道篇）》）：设置在监察段或蒸汽管道上，对管道进行蠕变变形测量的装置或标记。
4、石墨化（DL/T 786-2001《碳钢石墨化检验及评级标准》）:是指钢中渗碳体分解成为游离态的碳,并逐渐以石墨形式析出的现象。
二、是非题（正确的划√，错误的划×。
共25题，每题1分，共25分）1、《特种设备安全监察条例》规定，特种设备检验检测机构所从事的特种设备检验检测工作应当符合安全技术规范的要求。
（√）2、电站锅炉水冷壁管（碳钢）胀粗量超过3.5％时应进行更换。
（√）3、自然循环汽包锅炉，当外界负荷增加使汽压下降时，必须减弱燃烧，即减少燃料量和风量以稳定汽压。
（×）4、锅炉外部检验是指锅炉在停炉状态下对本体承压部件进行的外观检验。
（×）5、循环流化床锅炉负荷调节幅度比煤粉炉大，一般在30％～110％。
（√）6、对于水管锅炉，在任何情况下锅筒筒体的取用壁厚不得小于6mm。
（√）7、《蒸汽锅炉安全技术监察规程》中规定：锅炉受压元件的材料代用，必须征得原设计单位同意，并报图样审批单位备案。
（×）8、按照《蒸汽锅炉安全技术监察规程》的规定，远程水位显示装置的信号应取自一次仪表。
（×）9、《热水锅炉安全技术监察规程》中规定：用焊接方法对锅炉受压元件的修理可采用贴补的焊接方法。
（×）10、《锅炉压力容器制造监督管理办法》规定，锅炉安全性能监督检验应在制造过程中进行，未经监督检验或经监督检验不合格的产品不得销售、使用。
（√）11、《锅炉压力容器产品安全性能监督检验规则》不适用于电站锅炉产品的监督检验。
压力容器检验师考试题及答案身份证号: 考核号: 姓名: 密封线2012年压力容器检验师资格考核试卷(开卷)成绩:题型分值扣分阅卷人签章是非题20分选择题20分简答题20分综合题40分合计100分全国特种设备检验人员资格考核委员会二○一二年三月二十九日一、是非题(正确的在括号内画“√”,错误的在括号内画“×”,共20题,每题1分,共20分)1、TSG R0004-2009《固定式压力容器安全技术监察规程》第1号修改单规定:压力容器定期检验时,检验机构应当根据压力容器的使用情况、失效模式制定检验方案。
( )答案:√ TSG R0004-2009《固定式压力容器安全技术监察规程》 7.42、根据TSG R0004-2009《固定式压力容器安全技术监察规程》,焊接工艺评定完成后,焊接工艺评定报告(PQR)和焊接工艺规程(WPS)应当由制造(组焊)单位焊接责任工程师审核,技术负责人批准,并签字确认后存入技术档案。
( ) 答案:×TSG R0004-2009《固定式压力容器安全技术监察规程》4.2.1(4)3、TSG R7001-2004《压力容器定期检验规则》附件一《移动式压力容器定期检验要求》规定,年度检验中,对于不设人孔的低温深冷型罐车,只需进行真空夹层检查。
( )答案:×TSG R7001―2004《压力容器定期检验规则》附件一二(二)24、按照TSG R7001-2004《压力容器定期检验规则》第2号修改单的规定,小型制冷装置中压力容器的全面检验应在系统停机的状态下进行。
( ) 答案:× TSG R7001-2004《压力容器定期检验规则》第2号修改单附件三三(一)5、按照TSG R7001-2004《压力容器定期检验规则》的规定,使用过程中产生的鼓包,应当查明原因,判断其稳定状况,如果能查清鼓包的起因并且确定其不再扩展,而且不影响压力容器安全使用的,可以定为3级。
二、是非题：（每题1分共计30分）1、按照《锅炉压力容器压力管道及特种设备检验人员资格考核规则》的规定，取得了锅炉、压力容器定期检验项目的检验人员，才能申报相应的监督检验项目。
（×）2、《特种设备安全监察条例》规定，特种设备检验检测机构，应当接受特种设备安全监督管理部门依法进行的特种设备安全监察。
（√）3、《特种设备安全监察条例》规定，特种设备检验检测机构所从事的特种设备检验检测工作应当符合安全技术规范的要求。
（√）4、《固定式压力容器安全技术监察规程》规定，多腔压力容器的各腔类别不同时，应按类别最高的腔提出设计、制造技术要求。
（×）5、《固定式压力容器安全技术监察规程》适用于各项锅炉安全技术监察堆积适用范围内的直接受火焰加热的设备。
（×）6、《固定式压力容器安全技术监察规程》规定，低压力容器均为第一类压力容器。
（×）7、《固定式压力容器安全技术监察规程》规定，压力容器设计总图上必须加盖压力容器设计资格印章（复印章无效）该总图指的是蓝图。
（√）8、《固定式压力容器安全技术监察规程》中的耐压试验包括液压试验、气压试验、气密性试验。
（×）9、《固定式压力容器安全技术监察规程》只允许低压力容器耐压试验时可带压紧固螺栓。
（×）10、《锅炉压力容器制造监督管理办法》规定，D级压力容器《制造许可证》由国家质量监督检验检疫总局颁发。
（×）11、《锅炉压力容器制造许可条件》中对锅炉、压力容器制造许可资源条件提出了要求，但未对安全附件制造许可资源条件提出要求。
（×）12、TSGR7001-2044《压力容器定期检验规则》规定，压力容器定期检验工作包括全面检验和耐压试验。
（√）13、按照TSGR7001-2044《压力容器定期检验规则》的规定，压力容器年度检查、全面检验和耐压试验在同一年度进行时，应当依次进行年度检查，全面检验和耐压试验。
锅炉复习题一、是非题1、特种设备使用单位应当按照安全技术规范的定期检验要求及时进行检验。
未经定期检验或者检验不合格的特种设备不得继续使用。
（对）2、对在用特种设备的安全附件、安全保护装置、测量调控装置及有关附属仪器仪表自检后可以投入使用。
（错）3、特种设备使用单位应当对特种设备作业人员进行特种设备安全教育和培训，保证特种设备作业人员具备必要的的特种设备安全作业知识。
（对）4、特种设备的使用单位应当建立健全特种设备安全管理制度和岗位安全责任制度。
（对）5、特种设备使用单位应当对在用特种设备的安全附件、安全保护装置、测量调控装置及有关附属仪器仪表进行定期校验、检修并作出记录。
（对）6、特种设备使用单位应当对在用特种设备应当至少每月进行一次自行检查并作出记录。
（对）7、特种设备包括其附属的安全附件、安全保护装置和安全保护装置相关的设施。
（）8、电力系统的发电用锅炉的使用管理和操作人员的管理考核应按《电力工业锅炉监察规程》的有关规定执行。
（）9、压力表上应注明下次校验的日期。
压力表的刻度盘上应划红线指示出工作压力。
压力表校验后应封印。
（对）10、锅炉进行水压试验时，应在周围气温高于20℃时进行，低于20℃时必须有措施。
（错）11、锅筒用BHW35钢整理的锅炉水压试验时的汽包壁温应≥20℃。
（）12、锅炉运行中，发生受压元件漏泄、炉膛严重结焦、液态排渣锅炉无法排渣、锅炉尾部烟道严重堵灰、炉墙烧红、受热面金属严重超温、汽水品质严重恶化等情况时，应停止运行，停炉时间由发电厂总工程师确定。
（对）13、锅炉进行超压试验时，在超压试验压力下维持20min，降到工作压力，再进行检查，检查期间压力应维持不变。
（对）14、额定压力9.81MPa的锅炉，控制安全法是按1.04倍工作压力工作安全阀是按1.06倍工作压力调整与校验。
（错）15、再热器的起座压力是1.10倍工作压力。
( 对 )16、汽包和过热器上所装全部安全阀排放量的总和应大于锅炉最大连续蒸发量。
选择题下列哪种气体是工业生产所必需，也是地球上有生命的机体赖以生存的物质？A. 一氧化碳B. 二氧化碳C. 氮气D. 氧气热电偶的测量范围主要与什么因素有关？A. 热电偶的长度B. 热电偶的直径C. 热电偶的材料D. 热电偶的工作温度下列哪项是换热压力容器的操作要点？A. 先引进热流介质后引进冷流介质B. 先引进冷流介质后引进热流介质C. 引进冷热流介质要同时进行D. 引进热流介质要快，引进冷流介质要慢使用单位应当将使用登记证固定在压力容器本体上，并在明显部位喷涂什么？A. 注册代码编号B. 出厂编号C. 使用登记证号码D. 压力容器出厂日期下列哪种安全装置属于安全联锁装置？A. 减压阀B. 紧急切断装置C. 止回阀D. 连动阀联锁装置特种设备作业人员因劳动保护措施缺失导致的事故，是否属于特种设备事故？A. 属于B. 不属于C. 视具体情况而定D. 经技术检验后确定填空题压力容器按在生产工艺过程的作用原理分为反应压力容器、换热压力容器、分离压力容器和____压力容器。
答案：储存氢的液化温度为零下____℃。
答案：252.7地下敷设热力管道的分支点装有阀门、仪表、放气、排水等附件时，应设置____。
答案：检查井特种设备出现故障或异常情况，使用单位应全面检查，____后方可重新投入使用。
答案：消除事故隐患后常用的止回阀有升降式和____两大类。
答案：旋启式氧气是一种无色透明带有刺激性臭味的气体，易液化，其相对分子量为____。
答案：32简答题简述压力容器使用登记证的重要性及其管理要求。
答案：压力容器使用登记证是确认压力容器合法使用的重要依据，对于保障设备安全、防止事故发生具有重要意义。
管理要求包括：使用单位应将使用登记证固定在压力容器本体上，并在明显部位喷涂使用登记证号码；压力容器跨原登记机关变更登记时，注册代码不变；使用单位应妥善保管使用登记证，不得涂改、伪造或转让。
列举并解释换热压力容器的两种主要操作要点。
选择题：压力容器定期检验的主要目的是什么？A. 检查容器的美观程度B. 评估容器的市场价值C. 确保容器在规定的操作条件下安全运行（正确答案）D. 确定容器的制造材料在进行压力容器检验时，下列哪项不是必须检查的内容？A. 容器的壁厚B. 容器的外观和结构完整性（正确答案）C. 容器的内部腐蚀情况D. 容器的安全附件，如压力表、安全阀等（）是压力容器定期检验中常用的无损检测方法。
A. 射线检测（正确答案）B. 破坏性试验C. 材质分析D. 压力测试压力容器的耐压试验主要是为了检验容器的哪项性能？A. 耐腐蚀性B. 密封性（正确答案）C. 导热性D. 美观性下列哪项不是压力容器检验师在检验过程中应遵守的安全规范？A. 佩戴适当的个人防护装备B. 在检验前对容器进行充分的清洗和置换C. 单独进行检验，无需他人协助（正确答案）D. 遵守规定的检验程序和操作指南压力容器的全面检验周期通常是根据什么来确定的？A. 容器的制造材料B. 容器的使用年限（正确答案）C. 容器的市场价格D. 容器的外观美观程度在进行压力容器检验时，如果发现容器存在严重缺陷，检验师应该采取什么行动？A. 立即修复缺陷B. 报告给相关部门，并建议停止使用（正确答案）C. 忽略缺陷，继续使用D. 对缺陷进行美观处理下列哪项不是压力容器检验报告中必须包含的内容？A. 容器的制造信息和历史检验记录B. 检验过程中发现的问题和缺陷C. 检验师的个人简历（正确答案）D. 检验结论和建议压力容器检验师在检验过程中，如果发现容器的安全附件失效，应该采取什么措施？A. 立即更换失效的安全附件（正确答案）B. 继续使用，直到下次检验时再更换C. 忽略失效的安全附件，因为不是容器本身的问题D. 报告给制造厂家，由厂家负责更换。
1、某冷库一台100m3的液氨储罐，其基本参数如下：设计压力：2.16MPa；最高工作压力：2.0MPa；设计温度：50℃；材质：16MnR；规格：Ф3000×14000×24mm；容积：100m3；介质：液氨；腐蚀裕量：2mm；焊缝系数：1.0。
[σ]50℃＝163MPa, [σ]20℃＝163MPa,σs＝325MPa该储罐1996年4月制造，同年6月投入使用，1999年6月首次开罐检验，未发现超标缺陷，安全状况等级为1级。
2005年6月第二次开罐检验，检验项目为宏观检查、壁厚测量、对接焊接接头表面20％磁粉检测。
检验中发现罐底部对接焊缝表面及熔合线上有多处裂纹。
问：（1）、分析产生裂纹的可能原因是什么？（5分）（2）、在发现壁表面裂纹后，您认为是否应进一步采取检验措施？若需要，应再采取哪些检验措施？（2分）（3）、对其中一处最大表面裂纹打磨圆滑过渡形成的凹坑，凹坑部位经检测无表面和部缺陷，凹坑尺寸如下：长度150mm，深度4.5mm，宽度50mm，缺陷处打磨前实测壁厚23.1mm，若下一个检验期不超过3年，问对该凹坑是否需要补焊？（8分）（4）、此次检验是否需要进行耐压试验？如果需要，则宜采用哪种耐压试验？试验压力如确定？（3分）（5）、下次全面检验的重点应有哪些？为什么？（2分）答：1、液氨和拉应力共同作用下，产生应力腐蚀裂纹。
（5分）2、（1）增加储罐表面对接接头表面探伤比例，如果扩检部位仍发现裂纹，则应当进行全部焊接接头的表面无损探伤；（0.5分）（2）对其相应对接接头外表面进行表面探伤抽查；（0.5分）（3）如果原储罐表面对接接头采用非荧光磁粉探伤，应改为采用荧光磁粉探伤；（0.5分）（4）储罐对接接头宜采用20%超声探伤抽查。
（0.5分）3、（1）凹坑处壁厚余量：下一期腐蚀量C2据题意：C2＝(24－23.1)÷9×3＝0.3mm（0.5分）校核厚度δ＝mm C PcPcDi t82.183.021********2][2=+-⨯⨯⨯=+-φσ（0.5分） 凹坑底部δ厚度与计算厚度比较： δ＝23.1－4.5＝18.6mm ＜18.82mm凹坑深度超过了壁厚余量，应按《压力容器定期检验规则》评定是否在允围。
（1分） 凹坑按其外接矩形规则化为半椭球形凹坑，长轴长度、短轴长度和深度分别为2A ＝150mm ，2B ＝50mm ，C ＝4.5mm （1分） R ＝(3000+23.1)/2＝1511.55mm T ＝23.1－0.1×3＝22.8mm T/R ＝015.055.15118.22=＜0.18（1分）C ＝4.5mm ＜T/3＝6.738.22=mm 坑底最小厚度（T －C ）22.8－4.5＝18.3mm ＞3mm （1分）A ＝752150=mm ＜1.4=RT 9.2598.2255.15114.1=⨯⨯mm （1分） B ＝25250=mm ＞3C ＝3×4.5＝13.5mm （1分）G 0＝08.08.2255.1511758.225.4=⨯⨯=⨯RT A T C ＜0.10 该凹坑在允围，不需要对凹坑进行补焊。
（1分）4、此次检验需要进行耐压试验（0.5分），采用气压试验；若采用液压试验，试验合格后应进行抽真空。
（0.5分） （1）若进行气压试验：试验压力为： P T ＝℃℃p 5020][][σση [σ]20℃＝[σ]50℃故P T ＝ηP ＝1.15×2＝2.3MPa （1分） 耐压试验应力校核：δ测＝23.1－4.5＝18.6mm σT ＝测测δδ2)(+i T D P ＝6.1866.1826.1830003.2=⨯+⨯）（MPaσT ＜0.8σs φ＝0.8×325×1＝260MPa 满足气压试验时的应力要求。
（1分） （2）若进行液压试验：试验压力：P T ＝℃℃p 5020][][σση [σ]20℃＝[σ]50℃故P T ＝ηP ＝1.25×2＝2.5MPa （1分）耐压试验应力校核：δ测＝23.1－4.5＝18.6mm σT ＝测测δδ2)(+i T D P ＝9.2026.1826.1830005.2=⨯+⨯）（MPaσT ＜0.9σs φ＝0.9×325×1＝292.5MPa 满足液压试验时的应力要求。
（1分）5、根据《压力容器定期检验规则》的规定，下一次开罐进行全面检验时，其检验部位除正常的检验部位外，应重点对此次表面裂纹打磨后的凹坑进行表面探伤，对打磨处附近的对接焊缝增加表面探伤。
（1分）因为打磨后的凹坑存在着较大的应力集中，可能由于应力集中导致产生应力腐蚀，再次产生表面裂纹。
（1分）2、某压力容器制造企业于2011年1月投料生产一台液氯贮槽，结构型式为卧式圆筒型，该液氯贮槽的设计参数及相关技术要求如下表所示：如您作为该台压力容器产品安全性能的监检员，请回答以下问题。
（1）请判断该液氯贮槽筒体的设计工况条件是否属于“低温低应力工况”。
(16MnDR 的常温屈服强度R eL =295N/mm 2，液柱静压力忽略不计。
)（4分） 答：a)液柱静压力忽略不计,c P 取设计压力P ，即1.62MPa ，（0.5分） b) mm C C n e 1752221=-=--=δδ（0.5分） c)()MPa D P e e i c t22.13417217280062.12)(=⨯+=+=δδσ＞MPa R eL 17.492956161=⨯=。
（或计算结果MPa t22.134=σ＞50MPa 也可。
）（2分）d)故液氯贮槽筒体的设计工况条件不属于“低温低应力工况”。
（1分）（2）图1所示是该液氯贮槽筒体上一只接管与筒体的焊接接头局部放大图，请您判断此结构是否合理并说明理由。
（4分）答：a)不合理。
（2分）b)因为依据GB150-1998附录C3.2，低温压力容器应尽量避免结构形状的突然变化，以减小局部高应力；接管端部应打磨成圆角，呈圆滑过渡。
（1分）c)依据《固定式压力容器安全技术监察规程》4.4.2条，角焊缝的外形应当凹形圆滑过渡。
（3）请问该液氯贮槽筒体封头所用钢板入厂后下料前应做种检测？并请说明检测的理由、检测标准和合格等级。
（4分）答：a)筒体封头所用钢板应逐进行超声检测。
（2分）b) 根据《固定式压力容器安全技术监察规程》2.5条的规定，厚度大于或者等于12mm的低合金钢钢板用于制造压力容器壳体时，当盛装介质为高度危害的，应当逐进行超声检测。
（0.5分）该液氯贮槽筒体封头所用钢板厚度为22mm，液氯为高度危害介质，所以筒体封头所用钢板下料前应当逐进行超声检测。
(0.5分)c)检测依据JB/T4730.3-2005标准（0.5分），合格等级不低于Ⅱ级。
（0.5分）（4）该液氯贮槽一只规格为Φ89×6的接管与筒体的焊接接头局部放大图如本题图1所示，接管材料为16Mn，采用焊条电弧焊，该焊缝仅做磁粉检测，该企业无足够能力确保焊透。
下表为该压力容器制造企业提供的焊接工艺评定一览表，请您从表中选择该接管与筒体焊接工艺所应依据的焊接工艺评定（写出评定编号即可），同时简要说明选择的理由。
(4分，其中选择评定编号3分，选对一个得1分，多选、少选或错选一个扣1分，扣完为止。
说明选择理由1分)答：a)焊接工艺所应依据的焊接工艺评定编号为PQR2、PQR4、PQR7。
(3分，选对一个得1分，多选、少选或错选一个扣1分，扣完为止。
)b)①因为该接管与筒体材料为Ⅱ-1类材料与Ⅵ-2类材料相焊，焊缝为组合焊缝，且为不等厚对接，所引用的焊接工艺评定应采用对接焊缝试件；②试件母材厚度适用于焊件母材厚度的有效围应覆盖到6mm和22mm；③该产品焊接试件须进行冲击试验，当焊接工艺评定试件T≥8mm时，其适用于焊件母材厚度的有效围最小值为0.75T 。
④PQR2试件厚度为12mm，覆盖围为9～24mm，PQR4试件为8mm，，覆盖围为6～16mm。
⑤又由于该焊缝仅做磁粉检测，该企业无足够能力确保焊透，根据JB4708-2000，应进行型式试验，Φ89×6的接管为外径小于160mm管子，应采用管板试验件进行型式试验，故选择PQR7。
（1分，每条理由0.2分，叙述基本正确可酌情得分）（5）下表为该台产品焊接试件（板）力学性能和弯曲性能检验报告，请指出除检验结论以外其它容的错误之处，并简要说明理由。
(4分)（16MnDR的R m=470～600N/mm2,伸长率A≥21%，表中“/”表示无此项）答：a）冲击试验温度不应当为0℃，因为根据GB150-1998附录C，低温容器产品焊接试件冲击试验温度按照对母材的要求，而低温容器用钢的冲击试验温度应低于或等于壳体的最低设计温度；（1分）b）产品焊接试件仅做了焊缝金属的冲击试验，缺少热影响区冲击试验结果，根据JB4744-2000和GB150-1998附录C，低温容器的产品焊接试件要求对焊缝金属和热影响区分别进行夏比V形缺口冲击试验；（1分）c）根据JB4744-2000的规定，当试板厚度＞20mm时，应做两个侧弯试验，不应当做面弯和背弯试验。
（1分）d）试验及验收标准所列入的GB/T228、GB/T232、GB/T229均为力学性能试验和弯曲试验的法标准，未列入产品焊接试件所应依据的JB4744-2000及GB150-1998附录C等试验验收标准。
（1分）2、（20分）某油化工厂一台78.5m3的油田轻烃卧式储罐，2003年8月投入使用，径：3000mm，长度：11644mm，2006年5月进行了全面检验，安全状况等级为2级，2007年12月停用。
2010年5月，因生产需要，该容器进行了移装并改变了使用参数和用途。
特性参数如下：注：16MnR 20℃时的［σ］=163MPa。
请简要回答以下问题：（1）移装后能否直接投入使用？（2分）答：不允。
（2分）（2）按照TSG R0004—2009《固定式压力容器安全技术监察规程》的规定，结合本台压力容器的特点，应做哪些工作？（6分）答：该压力容器移装并改变了使用参数和用途，根据TSG R0004—2009《固定式压力容器安全技术监察规程》5.3.1条，属于压力容器的改造。
1）压力容器的改造案应当经过原设计单位或者具备相应资格的设计单位同意；（1分）2）压力容器经过改造后，应当保证其结构和强度满足安全使用要求（根据题意，本题不需要进行强度核算，若进行强度核算，倒扣本题相同的分数）；（1分）3）从事压力容器移装、改造的单位应当向压力容器使用登记机关书面告知；（1分）4) 按照《压力容器定期检验规则》TSG R7001—2004进行全面检验；（1分）5）进行耐压试验；（1分）6）重新进行注册登记。
