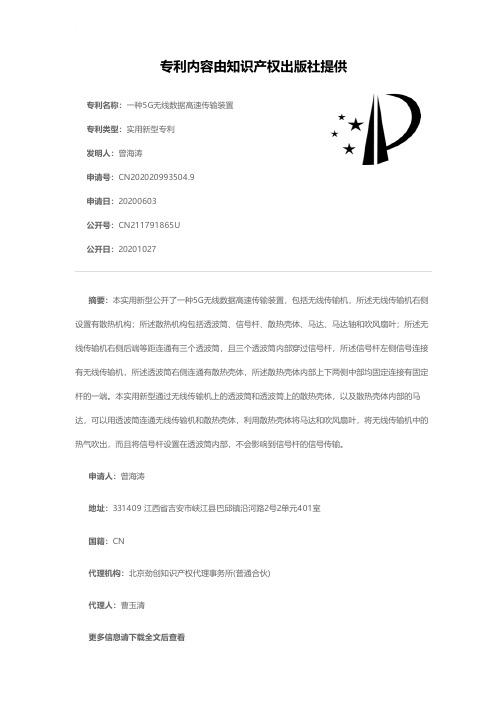

专利名称：一种5G无线数据高速传输装置专利类型：实用新型专利
发明人：曾海涛
申请号：CN202020993504.9
申请日：20200603
公开号：CN211791865U
公开日：
20201027
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种5G无线数据高速传输装置，包括无线传输机，所述无线传输机右侧设置有散热机构；所述散热机构包括透波筒、信号杆、散热壳体、马达、马达轴和吹风扇叶；所述无线传输机右侧后端等距连通有三个透波筒，且三个透波筒内部穿过信号杆，所述信号杆左侧信号连接有无线传输机，所述透波筒右侧连通有散热壳体，所述散热壳体内部上下两侧中部均固定连接有固定杆的一端。

本实用新型通过无线传输机上的透波筒和透波筒上的散热壳体，以及散热壳体内部的马达，可以用透波筒连通无线传输机和散热壳体，利用散热壳体将马达和吹风扇叶，将无线传输机中的热气吹出，而且将信号杆设置在透波筒内部，不会影响到信号杆的信号传输。

申请人：曾海涛
地址：331409 江西省吉安市峡江县巴邱镇沿河路2号2单元401室
国籍：CN
代理机构：北京劲创知识产权代理事务所(普通合伙)
代理人：曹玉清
更多信息请下载全文后查看。

(19)中华人民共和国国家知识产权局(12)发明专利(10)授权公告号 (45)授权公告日 (21)申请号 202011080207.6(22)申请日 2020.10.10(65)同一申请的已公布的文献号申请公布号 CN 112196347 A(43)申请公布日 2021.01.08(73)专利权人 胡东风地址 610000 四川省成都市温江区柳城白马庙街13号(72)发明人 胡东风　王盛　(74)专利代理机构 成都金英专利代理事务所(普通合伙) 51218代理人 袁英(51)Int.Cl.E04H 12/00(2006.01)E04H 12/18(2006.01)(56)对比文件CN 108343306 A ,2018.07.31CN 206554595 U ,2017.10.13CN 111321753 A ,2020.06.23CN 110809334 A ,2020.02.18CN 110165354 A ,2019.08.23CN 205692957 U ,2016.11.16审查员 徐闻 (54)发明名称一种5G通信基站(57)摘要本发明属于5G通信技术领域，尤其涉及一种5G通信基站。

包括信号杆、安装在信号杆上的5G天线、以及一组或多组用于防护5G天线的防护组件；防护组件包括固定安装在信号杆上的连接框、转动连接在连接框外周的防护圈；5G天线安装在连接框内；防护圈包括多个沿周向均匀设置的叶片；两个相邻的叶片之间均匀安装有多个转动杆；转动杆的转动方向与防护圈的转动方向相同；靠近叶片受风时的气流末端的转动杆与叶片的侧壁之间的间距由内向外减小。

本发明能够使防护圈无需提供额外的动力进行转动，仅需风力便能驱动；防护圈通过叶片和转动杆绕信号杆转动能够阻挡异物外，较大的异物还能通过转动杆传输到靠近叶片处从而通过气流增速将异物吹离。

权利要求书1页 说明书4页 附图6页CN 112196347 B 2022.02.11C N 112196347B1.一种5G通信基站，包括信号杆、一个或多个安装在信号杆上的5G天线、以及一组或多组用于防护5G天线的防护组件；其特征在于：所述防护组件包括固定安装在信号杆上的连接框、转动连接在连接框外周的防护圈；所述5G天线安装在连接框内；所述防护圈包括多个沿周向均匀设置的叶片；两个相邻的所述叶片之间均匀安装有多个转动杆；通过所述叶片使所述防护圈在不同风向均按同一个方向转动，且风吹向所述叶片时产生的气流末端位于所述叶片的外侧一端；所述转动杆的转动方向与所述防护圈的转动方向相同；靠近所述叶片受风时的气流末端的转动杆与所述叶片的侧壁之间的间距由内向外减小。

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号 (43)申请公布日 (21)申请号 201811202785.5(22)申请日 2018.10.16(71)申请人 广东通宇通讯股份有限公司地址 528400 广东省中山市火炬开发区金通街3号(72)发明人 方锋明　彭蛟　成钢　(74)专利代理机构 洛阳公信知识产权事务所(普通合伙) 41120代理人 陈利超(51)Int.Cl.H01Q 21/06(2006.01)H01Q 21/00(2006.01)H01Q 19/10(2006.01)H01Q 1/38(2006.01)H01Q 1/42(2006.01)H01Q 1/00(2006.01)H01P 1/207(2006.01)(54)发明名称一种用于5G无线通讯设备的AAU前端结构(57)摘要一种用于5G无线通讯设备的AAU前端结构，包括天线罩，所述的天线罩上开设有若干空气对流孔，空气对流孔上罩设有防水透气膜，反射板远离天线罩的一侧上安装有耦合板和底层物理层，底层物理层和反射板之间夹设有导热硅胶，耦合板和底层物理层之间通过线缆通讯连接，耦合板上设置有若干腔体滤波器，每个腔体滤波器的内腔中引出至少两根芯线，腔体滤波器通过芯线与天线功分连接。

本发明采用小型化腔体滤波器，将连接器与滤波器腔体设计成一体成型，此结构可有效果降低AAU高度方向尺寸，大大提高天线与滤波器连接的可靠性，还可大幅降低连接器成本，天线罩开空气对流窗，利用金属反射板参与AAU散热。

权利要求书1页 说明书4页 附图6页CN 109326891 A 2019.02.12C N 109326891A1.一种用于5G无线通讯设备的AAU前端结构，包括天线罩、振子单元、功分板和反射板，振子单元以阵列形式分布在功分板上，功分板安装在反射板上，天线罩罩设在反射板上并与反射板形成用于保护振子单元和功分板的密闭空间，其特征在于：所述的天线罩上开设有若干空气对流孔，空气对流孔上罩设有防水透气膜，反射板远离天线罩的一侧上安装有耦合板和底层物理层，底层物理层和反射板之间夹设有导热硅胶，底层物理层工作所散发的热量依次通过反射板和功分板热传导进入天线罩内，再通过天线罩的空气对流孔与天线罩外空气进行热交换实将热量散发出去，耦合板和底层物理层之间通过线缆通讯连接，耦合板上设置有若干腔体滤波器，每个腔体滤波器的内腔中引出至少两根芯线，芯线伸出腔体滤波器内腔的一端依次贯穿耦合板、反射板和功分板，芯线焊接在耦合板上且反射板和功分板上开设有供芯线通过的通孔，芯线悬空设置在反射板和功分板上的通孔内，反射板上还开设有铜柱安装孔，铜柱安装孔内悬空设置有铜柱，铜柱的其中一端向功分板延伸贯穿功分板并焊接在功分板上，铜柱的另一端向耦合板延伸贯穿耦合板并焊接在耦合板上，通过铜柱将功分板和耦合板连接在一起，腔体滤波器通过芯线与天线功分连接，耦合器外壁上还固定有若干接地引脚，接地引脚贯穿耦合板后接地。

专利名称：一种5G无线网络通信系统专利类型：实用新型专利
发明人：邓任桂,任占锋,陈海泉
申请号：CN202121913717.7
申请日：20210816
公开号：CN215647997U
公开日：
20220125
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种5G无线网络通信系统，包括无线通信主体与降温机构，所述降温机构还包括降温组件，所述降温组件位于无线通信主体底端表面，所述降温组件包括中央处理模块、温度传感模块、状态显示模块、风扇控制模块、手动开关模块，所述温度传感模块输出端电连接于中央处理模块输入端，所述中央处理模块输出端电连接于状态显示模块与风扇控制模块输入端，所述手动开关模块输出端电连接于中央处理模块输入端；通过设置的降温组件，能自动的辨认周围与无线通信主体的温度情况，及时的对无线通信主体进行降温处理，避免无线通信主体因长期处于高温状态而降低使用寿命，同时可随时确认降温组件的开启情况，便于使用者对降温组件进行管理。

申请人：邓任桂
地址：526500 广东省肇庆市邓任桂
国籍：CN
代理机构：东莞市卓易专利代理事务所(普通合伙)
代理人：魏昕
更多信息请下载全文后查看。

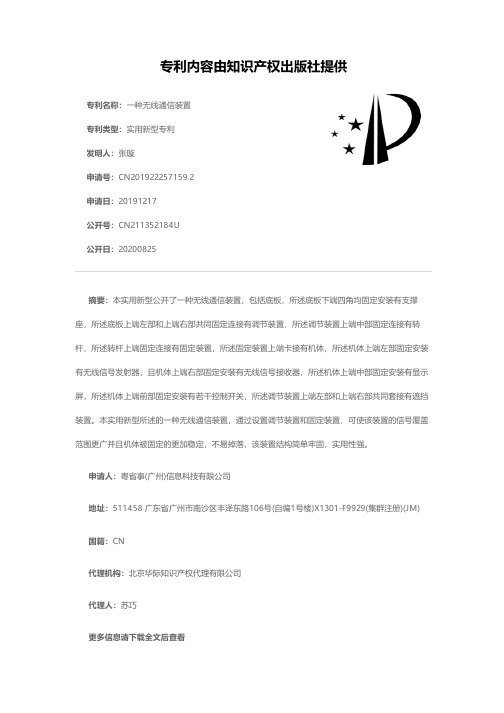

专利名称：一种无线通信装置专利类型：实用新型专利
发明人：张璇
申请号：CN201922257159.2申请日：20191217
公开号：CN211352184U
公开日：
20200825
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种无线通信装置，包括底板，所述底板下端四角均固定安装有支撑座，所述底板上端左部和上端右部共同固定连接有调节装置，所述调节装置上端中部固定连接有转杆，所述转杆上端固定连接有固定装置，所述固定装置上端卡接有机体，所述机体上端左部固定安装有无线信号发射器，且机体上端右部固定安装有无线信号接收器，所述机体上端中部固定安装有显示屏，所述机体上端前部固定安装有若干控制开关，所述调节装置上端左部和上端右部共同套接有遮挡装置。

本实用新型所述的一种无线通信装置，通过设置调节装置和固定装置，可使该装置的信号覆盖范围更广并且机体被固定的更加稳定，不易掉落，该装置结构简单牢固，实用性强。

申请人：粤省事(广州)信息科技有限公司
地址：511458 广东省广州市南沙区丰泽东路106号(自编1号楼)X1301-F9929(集群注册)(JM)国籍：CN
代理机构：北京华际知识产权代理有限公司
代理人：苏巧
更多信息请下载全文后查看。

专利名称：一种无线通信装置专利类型：实用新型专利
发明人：杨恒旭
申请号：CN201920807806.X 申请日：20190531
公开号：CN210380861U
公开日：
20200421
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种无线通信装置，包括至少一个超声波通道，每个所述超声波通道包括设置在金属屏障一侧的第一换能器和连接所述第一换能器的第一信号处理电路，设置在金属屏障另一侧的第二换能器和连接所述第二换能器的第二信号处理电路。

所述无线通信装置采用不在人耳听觉范围内的超声波作为信息转换媒介穿越金属屏障用于信息传递，实现在不破坏金属屏障完整性的情况下，信息高速无误的传输。

所述无线通信装置采用电磁式声换能器，实现与金属屏障的非接触式超声发射和接收，减少所述无线通信装置的安装工序，同时实现快速拆卸，降低了成本。

申请人：中科新声(苏州)科技有限公司
地址：215000 江苏省苏州市高新区科技城锦峰路158号17幢401室
国籍：CN
更多信息请下载全文后查看。

专利名称：一种5G信号传输用控制装置专利类型：实用新型专利
发明人：王艳,祝鹏辉,赵秦川
申请号：CN202020266826.3
申请日：20200306
公开号：CN211378637U
公开日：
20200828
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种5G信号传输用控制装置，包括柜体，所述柜体的内部设置有设备主体，所述柜体的前表面设置有活动门，所述活动门与柜体通过铰链连接，所述活动门上设置有进气格栅，所述进气格栅与柜体的内部连通，所述柜体的一侧表面设置有散热口，所述散热口与柜体的内部连通，所述散热口的外侧边缘设置有连接环，在本实用新型中设计了一个可以灵活安装拆卸的安装罩，并且在安装罩内设计了由驱动电机和扇叶组成的散热风扇，安装罩通过限制卡槽与连接环上的限制凸起卡合，再通过可伸缩的卡柱与卡孔卡合固定，使得安装罩安装牢固的同时也保证了安装和拆卸更加的快速方便，便于当散热风扇出现损坏需要拆卸更换时，实现快速的拆卸和安装。

申请人：陕西疆晨信息科技有限公司
地址：710000 陕西省西安市西安经济技术开发区凤城八路西北国金中心C座1610室
国籍：CN
代理机构：西安毅联专利代理有限公司
代理人：师玮
更多信息请下载全文后查看。
