铁心线圈与变压器

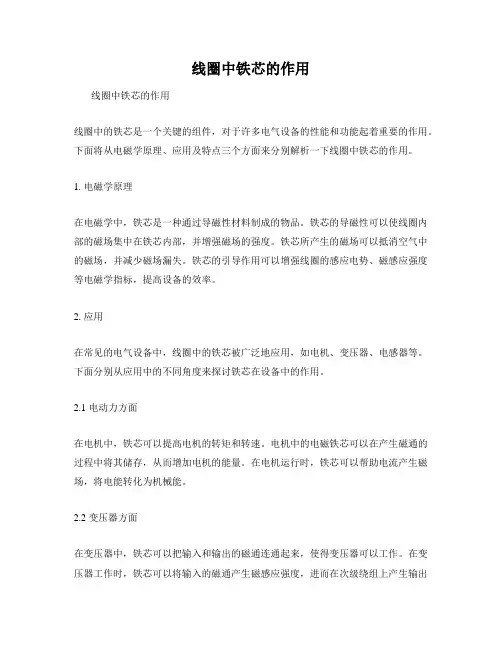

线圈中铁芯的作用线圈中铁芯的作用线圈中的铁芯是一个关键的组件，对于许多电气设备的性能和功能起着重要的作用。

下面将从电磁学原理、应用及特点三个方面来分别解析一下线圈中铁芯的作用。

1. 电磁学原理在电磁学中，铁芯是一种通过导磁性材料制成的物品。

铁芯的导磁性可以使线圈内部的磁场集中在铁芯内部，并增强磁场的强度。

铁芯所产生的磁场可以抵消空气中的磁场，并减少磁场漏失。

铁芯的引导作用可以增强线圈的感应电势、磁感应强度等电磁学指标，提高设备的效率。

2. 应用在常见的电气设备中，线圈中的铁芯被广泛地应用，如电机、变压器、电感器等。

下面分别从应用中的不同角度来探讨铁芯在设备中的作用。

2.1 电动力方面在电机中，铁芯可以提高电机的转矩和转速。

电机中的电磁铁芯可以在产生磁通的过程中将其储存，从而增加电机的能量。

在电机运行时，铁芯可以帮助电流产生磁场，将电能转化为机械能。

2.2 变压器方面在变压器中，铁芯可以把输入和输出的磁通连通起来，使得变压器可以工作。

在变压器工作时，铁芯可以将输入的磁通产生磁感应强度，进而在次级绕组上产生输出电压。

铁芯对于变压器的效率、功率和电压变化等因素都有着重要作用。

2.3 电感器方面在电感器方面，铁芯可以使电感器的磁通线更紧密地浸润在铁芯中，从而使电感值更高。

铁芯的设计可以用于不同种类的电感器。

因为铁芯只能储存有限的磁通，为了达到更高的电感值，需要更多的绕组。

3. 特点在电气设备中，铁芯是非常重要的部分，因为它有很多的特点，可以用于增加电气设备的效率和优化电子部件的性能。

3.1 强大的磁焦耳损耗铁芯的磁焦耳损耗在电气设备中通常是不可避免的。

磁焦耳损耗来自于铁芯在强电磁场下的消耗。

在铁芯中移动的磁通量会导致铁芯内部的能量耗散，并且会在铁芯中产生热量。

这会降低能源利用率。

因此，为了最大程度地减少磁焦耳损耗，需要选择高导磁性能的材料。

3.2 对于电感和电容的影响铁芯的加入会影响电感和电容的值。

由于铁芯的引导磁通作用，可以改变电流的路线和磁场的分布，从而影响线圈的电感性，使电感器的比计算值略低。

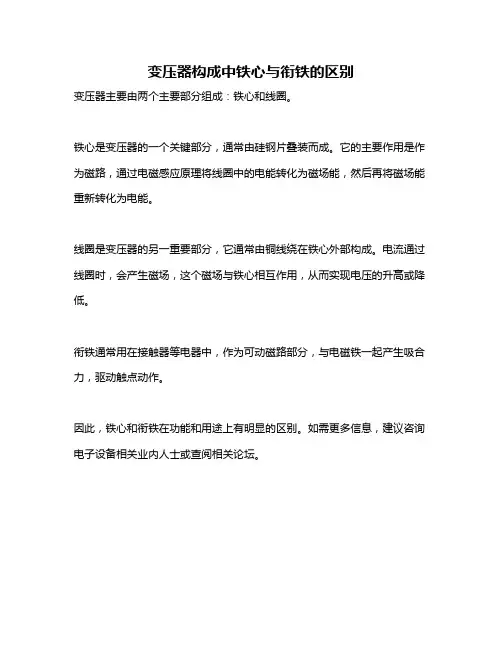

变压器构成中铁心与衔铁的区别
变压器主要由两个主要部分组成：铁心和线圈。

铁心是变压器的一个关键部分，通常由硅钢片叠装而成。

它的主要作用是作为磁路，通过电磁感应原理将线圈中的电能转化为磁场能，然后再将磁场能重新转化为电能。

线圈是变压器的另一重要部分，它通常由铜线绕在铁心外部构成。

电流通过线圈时，会产生磁场，这个磁场与铁心相互作用，从而实现电压的升高或降低。

衔铁通常用在接触器等电器中，作为可动磁路部分，与电磁铁一起产生吸合力，驱动触点动作。

因此，铁心和衔铁在功能和用途上有明显的区别。

如需更多信息，建议咨询电子设备相关业内人士或查阅相关论坛。

第讲交流铁芯线圈电路和变压器背景在电路设计和应用中，变压器和线圈通常是用于转换和传输电能的重要元器件。

它们可以实现电压升降、电能传递以及信号耦合等功能。

而其中，交流铁芯线圈电路和变压器的应用较为广泛，因此学习和掌握这些知识是非常重要的。

交流铁芯线圈电路交流铁芯线圈电路是将一个固定的直流电源直通到一对铁芯线圈(即“电感”)，并在此基础上加上一个交流信号。

其中，铁芯可以是软磁材料或硬磁材料制成的。

在软磁材料中，磁通可以容易地改变方向，并且可以减小失真；而硬磁材料则更容易保持磁通的方向，但对于信号失真的问题则有些难以解决。

在铁芯线圈中，交流信号会导致其中的磁通不断变化，从而产生交流电磁感应电动势。

此时，电感的阻抗就会随着电流和信号频率的变化而发生变化，其阻抗值随信号频率的增加而增大。

因此，铁芯线圈常用于滤波和隔离等应用中。

变压器变压器是一种将交流电能从一个电路传输到另一个电路的装置，通常用于调整电路中电压或者电流的变化。

变压器是由两个或多个线圈连接在一起，其中一个线圈与电源相连，称为“输入线圈”(primary coil)；而另一个线圈与负载电路相连，称为“输出线圈”(secondary coil)。

变压器的基本原理是利用电磁感应现象，使得输入线圈中的磁通沿着铁心产生磁通，从而引起输出线圈产生感应电动势。

由于变压器中的磁通是通过铁心传递的，因此变压器的铁心一般由软磁性材料(如硅钢)制成，以降低磁通的损耗。

在变压器中，输入线圈和输出线圈的匝数比例决定了变压器的转换比。

这种设计使得变压器可以在输出电路中调整电压和电流的值，而不需要使用其他的元器件(如调压器)。

因此，变压器应用非常广泛，例如电源适配器、放大器和UPS等。

本文简要介绍了交流铁芯线圈电路和变压器的工作原理和应用范围。

其中，交流铁芯线圈电路主要用于滤波和隔离等应用中；而变压器通过调整电路的电压和电流，被广泛应用于电源适配器、放大器和UPS等领域。

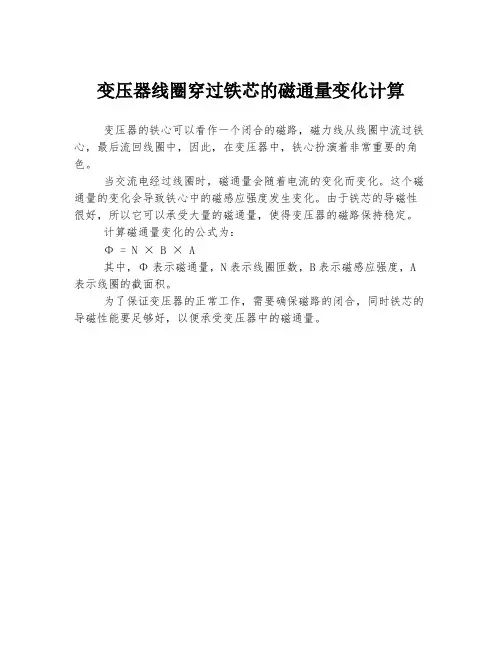

变压器线圈穿过铁芯的磁通量变化计算
变压器的铁心可以看作一个闭合的磁路，磁力线从线圈中流过铁心，最后流回线圈中，因此，在变压器中，铁心扮演着非常重要的角色。

当交流电经过线圈时，磁通量会随着电流的变化而变化。

这个磁通量的变化会导致铁心中的磁感应强度发生变化。

由于铁芯的导磁性很好，所以它可以承受大量的磁通量，使得变压器的磁路保持稳定。

计算磁通量变化的公式为：
Φ = N × B × A
其中，Φ表示磁通量，N表示线圈匝数，B表示磁感应强度，A 表示线圈的截面积。

为了保证变压器的正常工作，需要确保磁路的闭合，同时铁芯的导磁性能要足够好，以便承受变压器中的磁通量。

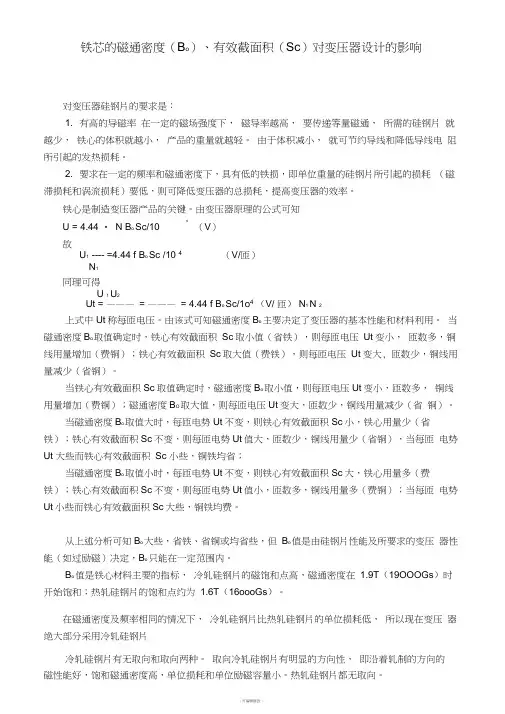

铁芯的磁通密度（B o）、有效截面积（Sc）对变压器设计的影响对变压器硅钢片的要求是：1. 有高的导磁率在一定的磁场强度下，磁导率越高，要传递等量磁通，所需的硅钢片就越少，铁心的体积就越小，产品的重量就越轻。

由于体积减小，就可节约导线和降低导线电阻所引起的发热损耗。

2. 要求在一定的频率和磁通密度下，具有低的铁损，即单位重量的硅钢片所引起的损耗（磁滞损耗和涡流损耗）要低，则可降低变压器的总损耗，提高变压器的效率。

铁心是制造变压器产品的关键。

由变压器原理的公式可知4U = 4.44 • N B o Sc/10 （V）故U1 ---- =4.44 f B o Sc /10 4（V/匝）N1同理可得U 1 U2Ut = ———= ———= 4.44 f B o Sc/1o4（V/ 匝） N1 N 2上式中Ut称每匝电压。

由该式可知磁通密度B o主要决定了变压器的基本性能和材料利用。

当磁通密度B o取值确定时，铁心有效截面积Sc取小值（省铁），则每匝电压Ut变小，匝数多，铜线用量增加（费铜）；铁心有效截面积Sc取大值（费铁），则每匝电压Ut变大, 匝数少，铜线用量减少（省铜）。

当铁心有效截面积Sc取值确定时，磁通密度B o取小值，则每匝电压Ut变小，匝数多，铜线用量增加（费铜）；磁通密度B O取大值，则每匝电压Ut变大，匝数少，铜线用量减少（省铜）。

当磁通密度B o取值大时，每匝电势Ut不变，则铁心有效截面积Sc小，铁心用量少（省铁）；铁心有效截面积Sc不变，则每匝电势Ut值大，匝数少，铜线用量少（省铜），当每匝电势Ut 大些而铁心有效截面积Sc 小些，铜铁均省；当磁通密度B o取值小时，每匝电势Ut不变，则铁心有效截面积Sc大，铁心用量多（费铁）；铁心有效截面积Sc不变，则每匝电势Ut值小，匝数多，铜线用量多（费铜）；当每匝电势Ut小些而铁心有效截面积Sc大些，铜铁均费。

从上述分析可知B o大些，省铁、省铜或均省些，但B o值是由硅钢片性能及所要求的变压器性能（如过励磁）决定，B o只能在一定范围内。

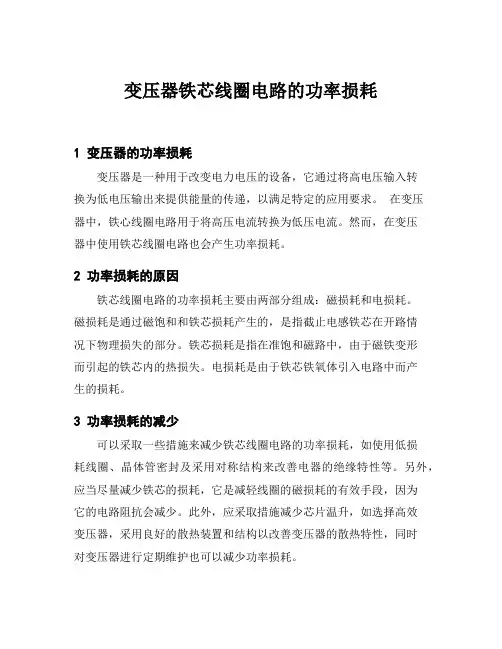

变压器铁芯线圈电路的功率损耗
1 变压器的功率损耗
变压器是一种用于改变电力电压的设备，它通过将高电压输入转
换为低电压输出来提供能量的传递，以满足特定的应用要求。

在变压
器中，铁心线圈电路用于将高压电流转换为低压电流。

然而，在变压
器中使用铁芯线圈电路也会产生功率损耗。

2 功率损耗的原因
铁芯线圈电路的功率损耗主要由两部分组成：磁损耗和电损耗。

磁损耗是通过磁饱和和铁芯损耗产生的，是指截止电感铁芯在开路情
况下物理损失的部分。

铁芯损耗是指在准饱和磁路中，由于磁铁变形
而引起的铁芯内的热损失。

电损耗是由于铁芯铁氧体引入电路中而产
生的损耗。

3 功率损耗的减少
可以采取一些措施来减少铁芯线圈电路的功率损耗，如使用低损
耗线圈、晶体管密封及采用对称结构来改善电器的绝缘特性等。

另外，应当尽量减少铁芯的损耗，它是减轻线圈的磁损耗的有效手段，因为
它的电路阻抗会减少。

此外，应采取措施减少芯片温升，如选择高效
变压器，采用良好的散热装置和结构以改善变压器的散热特性，同时
对变压器进行定期维护也可以减少功率损耗。

4 结论
变压器铁芯线圈电路的功率损耗主要由磁损耗和电损耗组成，可
以采取一些措施来减少功率损耗，例如使用低损耗线圈、晶体管密封
以及采用对称结构来改善电器的绝缘特性。

它也可以减少铁芯的损耗，选择高效变压器，采用良好的散热装置和结构以改善变压器的散热特性，同时对变压器进行定期维护也可以减少功率损耗。

变压器的基本结构
1、铁芯和绕组是变压器最基本的组成部分。

2、变压器是由套在一个闭合铁心上的两个绕组组成，另外还有油箱、油枕、呼吸器、散热器、防爆器、绝缘套管等等。

3、变压器各部件的作用如下：铁心：是变压器电磁感应的磁通路，它是用导磁性能很好的硅钢片叠装组成的闭合磁路。

绕组：是变压器的电路部分，它是由绝缘铜线或铝线绕成的多层线圈套装在铁芯上。

油箱：是变压器的外壳。

内装铁芯、线圈和变压器油，同时起散热作用。

油枕：当变压器油的体积随油温变化而膨胀或缩小是，油枕起着储油及补油的作用，以保证油箱内充满油，油枕还能减少油与空气的接住面，防止油被过速氧化和受潮。

呼吸器：油枕内的油是通过呼吸器与空气相同的，呼吸器内装干燥剂，为了吸收空气中的水分和杂质，是油保持良好的电气性能。

变压器组装流程
变压器是电力系统中不可或缺的设备，其作用是将高电压变成低电压或将低电压变成高电压。

变压器的组装流程十分重要，下面将详细介绍变压器组装流程。

一、准备工作
在进行变压器组装前，需要进行一系列准备工作。

首先需要进行材料准备，包括变压器铁芯、线圈、绝缘材料等。

其次需要准备所需工具，包括铁锤、扳手、电钻等。

二、制作变压器铁芯
变压器铁芯是变压器中最重要的部分，其作用是提供一个磁场，使电能能够在线圈间传递。

制作变压器铁芯需要将铁芯卷成U形，然后再将U形铁芯叠合在一起，最后用铁丝进行绑扎。

三、制作线圈
线圈是变压器中另一个重要的部分，其作用是将电能转化成磁场。

制作线圈需要先将线圈绕制在绝缘材料上，再将绝缘材料裹在铁芯上，并用胶水进行固定。

四、组装变压器
在组装变压器时，需要将线圈放置在铁芯上，并用铁丝或胶水进行固定。

在固定线圈时需要注意线圈的方向和位置，以确保变压器的正常运转。

五、接线
接线是变压器组装的最后一个步骤，其作用是将变压器连接到电源上。

在接线时需要注意电压和电流的方向，以确保变压器的正常运转。

六、测试
在完成变压器组装后，需要进行测试以确保变压器的正常运转。

测试时需要测量电压和电流的大小，并检查变压器是否存在漏电等问题。

七、封装
在测试完成后，需要将变压器进行封装，以保护变压器不受外界环境的影响。

封装时需要使用绝缘材料，并将变压器进行密封处理。

总结
变压器组装流程虽然看似简单，但是需要注意许多细节问题，只有在各个环节都严格把控，才能保证变压器的正常运转。

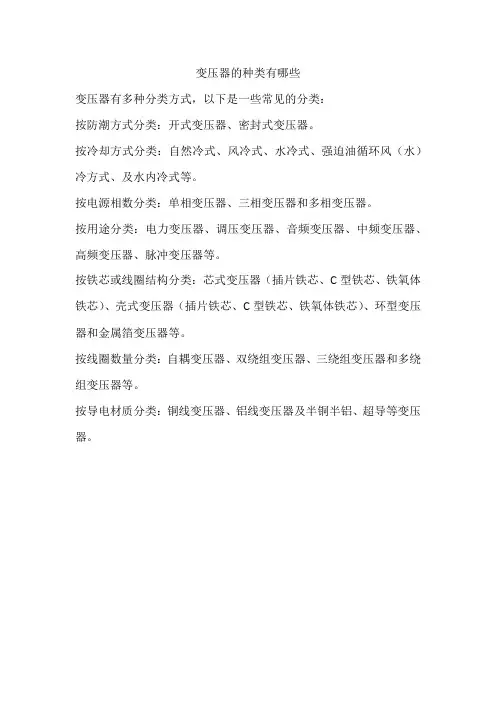

变压器的种类有哪些
变压器有多种分类方式，以下是一些常见的分类：
按防潮方式分类：开式变压器、密封式变压器。

按冷却方式分类：自然冷式、风冷式、水冷式、强迫油循环风（水）冷方式、及水内冷式等。

按电源相数分类：单相变压器、三相变压器和多相变压器。

按用途分类：电力变压器、调压变压器、音频变压器、中频变压器、高频变压器、脉冲变压器等。

按铁芯或线圈结构分类：芯式变压器（插片铁芯、C型铁芯、铁氧体铁芯）、壳式变压器（插片铁芯、C型铁芯、铁氧体铁芯）、环型变压器和金属箔变压器等。

按线圈数量分类：自耦变压器、双绕组变压器、三绕组变压器和多绕组变压器等。

按导电材质分类：铜线变压器、铝线变压器及半铜半铝、超导等变压器。

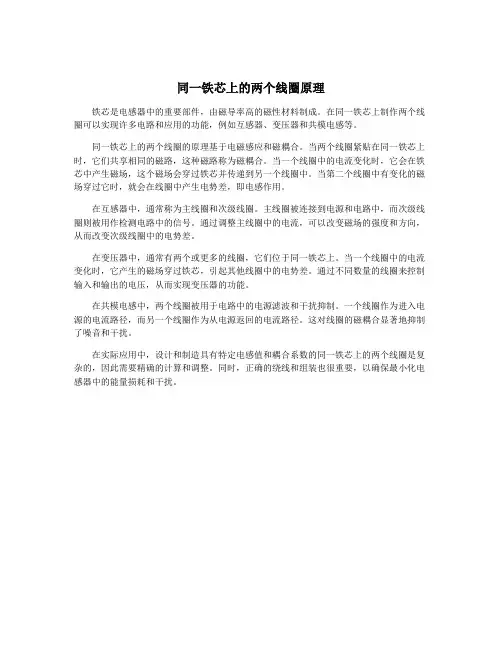

同一铁芯上的两个线圈原理
铁芯是电感器中的重要部件，由磁导率高的磁性材料制成。

在同一铁芯上制作两个线圈可以实现许多电路和应用的功能，例如互感器、变压器和共模电感等。

同一铁芯上的两个线圈的原理基于电磁感应和磁耦合。

当两个线圈紧贴在同一铁芯上时，它们共享相同的磁路，这种磁路称为磁耦合。

当一个线圈中的电流变化时，它会在铁芯中产生磁场，这个磁场会穿过铁芯并传递到另一个线圈中。

当第二个线圈中有变化的磁场穿过它时，就会在线圈中产生电势差，即电感作用。

在互感器中，通常称为主线圈和次级线圈。

主线圈被连接到电源和电路中，而次级线圈则被用作检测电路中的信号。

通过调整主线圈中的电流，可以改变磁场的强度和方向，从而改变次级线圈中的电势差。

在变压器中，通常有两个或更多的线圈，它们位于同一铁芯上。

当一个线圈中的电流变化时，它产生的磁场穿过铁芯，引起其他线圈中的电势差。

通过不同数量的线圈来控制输入和输出的电压，从而实现变压器的功能。

在共模电感中，两个线圈被用于电路中的电源滤波和干扰抑制。

一个线圈作为进入电源的电流路径，而另一个线圈作为从电源返回的电流路径。

这对线圈的磁耦合显著地抑制了噪音和干扰。

在实际应用中，设计和制造具有特定电感值和耦合系数的同一铁芯上的两个线圈是复杂的，因此需要精确的计算和调整。

同时，正确的绕线和组装也很重要，以确保最小化电感器中的能量损耗和干扰。

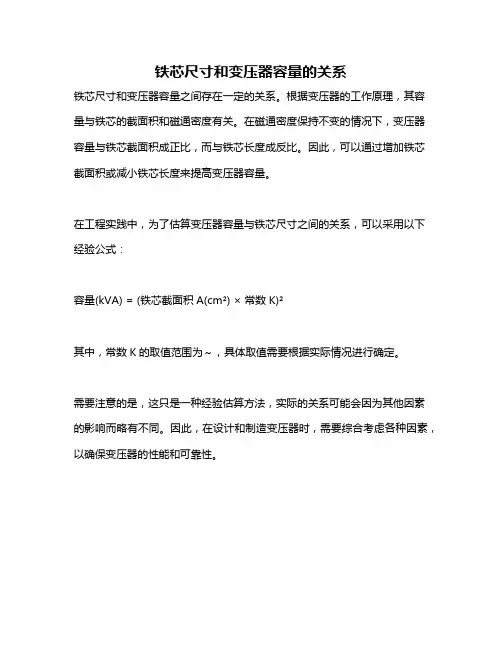

铁芯尺寸和变压器容量的关系
铁芯尺寸和变压器容量之间存在一定的关系。

根据变压器的工作原理，其容量与铁芯的截面积和磁通密度有关。

在磁通密度保持不变的情况下，变压器容量与铁芯截面积成正比，而与铁芯长度成反比。

因此，可以通过增加铁芯截面积或减小铁芯长度来提高变压器容量。

在工程实践中，为了估算变压器容量与铁芯尺寸之间的关系，可以采用以下经验公式：
容量(kVA) = (铁芯截面积A(cm²) × 常数K)²
其中，常数K的取值范围为～，具体取值需要根据实际情况进行确定。

需要注意的是，这只是一种经验估算方法，实际的关系可能会因为其他因素的影响而略有不同。

因此，在设计和制造变压器时，需要综合考虑各种因素，以确保变压器的性能和可靠性。

变压器制作方法哎呀，写变压器的制作方法，这可真是个技术活儿，不过既然你要求得这么具体，那就让我来给你讲讲，咱们就当是唠嗑，轻松点。

首先，咱们得明白，变压器这玩意儿，就是用来变电压的，把高压变成低压，或者反过来，这在电力系统中可重要了。

但是，别急，咱们得一步步来。

首先，你得有个铁芯，这玩意儿就像是变压器的骨架，得结实。

铁芯通常用的是硅钢片，因为硅钢片的磁性能好，不容易磁化，也不容易退磁。

你得把这些硅钢片叠起来，叠的时候得小心，别让它们互相摩擦，因为摩擦会产生热量，影响变压器的性能。

叠好了铁芯，接下来就是绕线圈了。

线圈是变压器的心脏，它决定了变压器的变压能力。

绕线圈的时候，你得先决定是绕高压线圈还是低压线圈。

高压线圈通常绕在铁芯的外面，因为高压线圈的电流小，电阻大，所以发热也大，放在外面有利于散热。

低压线圈呢，就绕在高压线圈里面，因为低压线圈的电流大，电阻小，发热小。

绕线圈的时候，你得用绝缘漆包线，这样线圈之间就不会短路。

绕的时候要均匀，不能有松有紧，否则会影响变压器的性能。

绕好之后，你得用绝缘材料把线圈固定好，防止线圈松动。

接下来，就是组装了。

你得把线圈和铁芯组装在一起，然后用绝缘材料把整个变压器包裹起来，这样就能防止漏电和短路。

最后，就是测试了。

你得检查变压器的绝缘性能，看看有没有漏电的地方。

然后，你得测试变压器的变压效果，看看电压变压是否准确。

好了，这就是一个简单的变压器制作方法。

当然，这只是个大概的流程，实际操作起来还有很多细节需要注意。

比如，你得知道怎么计算线圈的匝数，怎么选择合适的绝缘材料，怎么进行变压器的散热设计等等。

不过，咱们今天就是闲聊，不讲那些复杂的。

记得，做变压器的时候，耐心和细心是关键，就像咱们平时做手工一样，慢慢来，别急。

好了，今天的聊天就到这里，希望对你有帮助。

下次咱们再聊点别的，拜拜！。

变压器原理基本结构变压器（Transformer）是一种利用电磁感应原理来进行电压变换的电器设备。

它由铁芯和线圈组成。

基本结构主要包括铁芯、一次线圈和二次线圈。

1.铁芯：变压器的主要部分是铁芯，它通常采用硅钢片或镍铁合金制成。

铁芯起到集中磁感应线圈的作用，提高磁链的传递效率。

铁芯采用叠压的形式，使得磁场更加集中，并且减小了磁通的损耗。

2.一次线圈：变压器的一次线圈是接在输入端的线圈，也称为“原线圈”或“低压线圈”。

一次线圈由导线绕制而成，其绕制匝数较少。

一次线圈的主要作用是提供输入的电流，产生磁场。

3.二次线圈：变压器的二次线圈是接在输出端的线圈，也称为“副线圈”或“高压线圈”。

二次线圈由导线绕制而成，其绕制匝数较多。

二次线圈的主要作用是输送输出的电流，接收通过铁芯传递过来的磁场。

整个变压器的工作原理基于电磁感应定律。

当交流电流通过一次线圈时，产生的磁场会穿过铁芯，然后再穿过二次线圈。

这个过程中，磁场的变化会导致在二次线圈中产生感应电动势，从而引发电流的流动。

变压器的工作原理可以归纳为以下几个步骤：1.步骤一：当输入的交流电压施加在一次线圈上时，线圈中的电流开始流动。

由于交流电的特性，电流的方向和大小都会不断改变。

2.步骤二：一次线圈中的交流电流产生的磁场通过铁芯传导。

铁芯会集中磁感应线圈，使得磁通更加密集。

3.步骤三：通过铁芯集中的磁通穿过二次线圈，产生感应电动势。

根据电磁感应定律，当磁通的变化穿过一个线圈时，会在线圈中产生感应电动势。

感应电动势的大小取决于磁通的变化率和线圈的匝数。

4.步骤四：感应电动势引发二次线圈中的电流流动。

由于感应电动势的存在，二次线圈中会产生电流，并且电流的方向和大小也会根据输入电流的变化而改变。

通过以上的步骤，变压器实现了电压的升降。

输出电压的大小可以通过变压器的匝数比来调节，原则上，一次线圈绕制的匝数越大，就可以实现较高的输出电压。

变压器原理与结构图
变压器是一种用于改变交流电压的电气设备，它基于电磁感应的原理工作。

变
压器主要由铁芯和线圈组成。

铁芯由硅钢片堆叠而成，线圈则包括主线圈和副线圈。

原理
当交流电流通过主线圈时，产生的磁场会封入副线圈中，从而在副线圈中诱发
感应电动势，导致电压改变。

根据电磁感应定律，感应电动势与磁场变化率成正比，而且与线圈匝数成正比。

结构图
下面是一个简单的变压器结构图：
| |
-----------------
| Primary |
-----------------
// ||
// ||
// \\/
// Iron Core
//
//
//
//
Secondary
在结构图中，可以看到主线圈和副线圈分别绕在铁芯上。

主要电压改变发生在
铁芯内部的磁场中，这样传递到副线圈产生输出电压。

变压器具有重要的应用，在电力系统中起着至关重要的作用。

通过合理设计变
压器的结构和匝数比例，可以实现不同电压等级之间的电能传输和变换。

总结
变压器是一种重要的电气设备，利用电磁感应原理实现电压的改变。

结构简单
但功能强大，广泛应用于各种电力系统中。

对变压器的原理和结构有着清晰的理解，有助于我们更好地应用和维护这一关键设备。

变压器功率与铁芯面积关系表达式的探讨一、引言当谈及变压器，我们常常会想到它在电力系统中的重要作用。

变压器能够将电压从一种级别转换到另一种级别，从而使得电能能够在输电过程中高效传输。

变压器功率和铁芯面积之间的关系，是变压器设计和应用中极为重要的一个问题。

本文将围绕着变压器功率与铁芯面积关系表达式展开讨论，探究其意义和应用。

二、变压器功率与铁芯面积关系表达式的基本原理1. 变压器功率的计算方法在研究变压器功率与铁芯面积关系之前，首先需要了解变压器功率的计算方法。

根据基本的电力学理论，变压器的功率可以通过以下公式计算得出：\[ P = V \times I \times \cos\theta \]式中，P代表功率，V代表电压，I代表电流，θ代表相位角。

在实际应用中，变压器的功率也可以通过电压和电流的乘积来计算。

2. 铁芯面积对变压器功率的影响铁芯面积是变压器设计中的重要参数之一。

铁芯的主要功能是提供磁路，使得变压器能够实现电能的有效传输和变换。

根据电磁感应定律，磁通量与铁芯面积成正比。

铁芯面积的大小直接影响着变压器的磁导率和磁通量，进而影响变压器的功率损耗和效率。

三、变压器功率与铁芯面积关系表达式的推导1. 传统的变压器功率与铁芯面积关系表达式在传统的变压器设计中，功率与铁芯面积的关系通常可以通过以下简化的线性表达式来表示：\[ P \propto A \]式中，P代表功率，A代表铁芯面积。

这一表达式体现了铁芯面积对变压器功率的基本影响。

然而，在实际应用中，由于变压器结构、材料、线圈匝数等因素的影响，上述简化的关系表达式并不足以满足复杂的设计要求。

2. 考虑非线性因素的变压器功率与铁芯面积关系表达式针对上述问题，今人们在变压器设计中逐渐引入了更为精确的非线性表达式来描述功率与铁芯面积的关系。

其中，一种常见的表达式为：\[ P = k \times A^m \]式中，P代表功率，A代表铁芯面积，k和m为与具体变压器结构和工作条件相关的参数。

变压器铁芯中磁通的变化
变压器是一种常见的电气设备，用于改变交流电的电压。

在变压器中，铁芯扮演着至关重要的角色，它能够有效地传导磁通并实现电压的传递和变换。

铁芯中磁通的变化对于变压器的性能有着重要的影响。

首先，当交流电流通过变压器的一侧线圈时，产生的磁场会在铁芯中形成磁通。

这些磁通会穿过铁芯并传导到另一侧的线圈中，从而产生感应电动势，从而实现电压的变换。

当输入电压改变时，铁芯中的磁通也会随之变化，这种变化可以通过磁通密度来描述。

其次，铁芯中磁通的变化会影响变压器的工作效率和性能。

当磁通密度增加时，铁芯中会产生磁滞损耗和涡流损耗，这会导致铁芯发热并影响变压器的效率。

因此，在变压器的设计中，需要充分考虑铁芯的材料和结构，以尽量减小磁通变化对性能的影响。

另外，铁芯中磁通的变化还会影响变压器的电磁兼容性。

磁通的变化会产生电磁辐射和干扰，可能影响周围的电子设备和通信系统。

因此，在变压器设计中，需要采取措施减小磁通变化对周围环境的影响，如采用屏蔽罩和减小磁通密度等方法。

总之，铁芯中磁通的变化对于变压器的性能和工作稳定性有着重要的影响。

在变压器的设计和应用中，需要充分考虑铁芯中磁通的变化规律，以确保变压器能够稳定、高效地工作。

共轭变压器铁芯
在电力电子领域中，共轭变压器是一种特殊类型的变压器，其铁芯是由磁性材料制成的。

共轭变压器有两个独立的线圈绕组，一个为输入绕组，另一个为输出绕组。

当输入绕组中通入交流电时，铁芯中会产生磁场，该磁场会在输出绕组中产生感应电动势。

通过调整输入和输出绕组的匝数比，可以实现电压的放大或缩小。

共轭变压器具有一些重要的优点。

首先，它的磁芯可以有效地减小磁滞和涡流损耗，从而提高变压器的效率。

其次，由于其磁芯材料的非线性特性，共轭变压器可以对输入信号进行调制，从而实现宽范围的电压放大或缩小。

此外，共轭变压器还可以实现信号的隔离和传输，因此在音频、视频等领域得到了广泛应用。

在制作共轭变压器时，选择合适的磁芯材料是关键。

常见的磁芯材料包括硅钢、坡莫合金、铁氧体等。

此外，为了减小磁滞和涡流损耗，磁芯的磁导率应该尽可能高，同时磁芯的尺寸也应该根据实际需求进行合理设计。

总之，共轭变压器是一种具有重要应用价值的电力电子器件，其铁芯是实现变压功能的核心部分。

在制作共轭变压器时，需要选择合适的磁芯材料和设计合理的磁芯尺寸，以确保其性能的稳定性和可靠性。

变压器匝数与铁芯面积好嘞，今天我们来聊聊变压器的那些事儿，尤其是匝数和铁芯面积的关系。

说实话，这听起来有点儿技术活儿，但咱们慢慢来，轻松点儿，绝对不枯燥！你想啊，变压器就像是电力的小搬运工，把电压从一个地方送到另一个地方，确保我们的生活便利无比，真是个了不起的发明！对吧？咱们得说说匝数。

匝数其实就是绕在变压器铁芯上的线圈圈数。

想象一下，就像是一根绳子绕着一个柱子转，绕得越多，力量就越大。

这里面有个小秘密，匝数多了，电压就升高；匝数少了，电压就降低。

简单吧？这就像咱们小时候玩过的“转转乐”，转得越快，乐趣越多。

变压器的匝数就像这个转转乐的速度，越多越有趣，当然这趣味可不是随便来的，得看铁芯的面积。

说到铁芯面积，哎，这可有意思了。

铁芯就像是变压器的“心脏”，它的面积直接影响到电能的转换效率。

想象一下，一个小铁芯在承受大电流，那就好比一个小杯子盛满了水，水就会溢出来，麻烦可就大了。

铁芯面积大，就像一个大水池，能装下更多的电流，运作得更加顺畅，绝对是事半功倍。

小铁芯就像小水池，容不下太多水，容易“溢出”，这样一来，效率低得可怜。

现在，咱们得来点儿图像化的比喻。

想象你在一个大派对上，大家都在热火朝天地聊天。

假如有个人喋喋不休，话说得太多，周围的人就会开始烦了。

变压器也是一样，匝数多了，铁芯面积小了，那就容易出问题，电能转换就不如意。

就好比一群人争着说话，声音越来越大，最后谁也听不见谁的了。

匝数和铁芯面积要配合得当，才能让变压器高效运作，保证电力传输无障碍。

再说，匝数和铁芯面积之间还有个有趣的关系，咱们可以用一个成语来形容，那就是“相辅相成”。

就像是豆腐和脑花，缺一不可。

假如你想做出一道美味的菜，豆腐少了脑花，就像变压器的匝数少了铁芯面积，效果打折扣。

两者得配合得当，才能达到最佳效果。

不过呢，设计变压器可不是随便的事儿。

这就像做一个精美的手工艺品，匝数、铁芯面积、材料，样样都要考虑。

太多匝数也不行，容易导致发热，太少又不够用，简直就是“捡了芝麻，丢了西瓜”。
