北师大版九年级全册物理 第十三章 电功和电功率 单元测试题

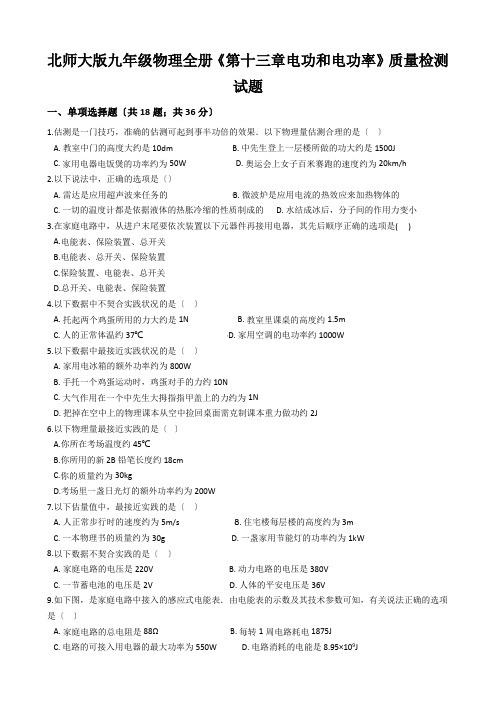

北师大版九年级物理全册《第十三章电功和电功率》质量检测试题一、单项选择题〔共18题；共36分〕1.估测是一门技巧，准确的估测可起到事半功倍的效果．以下物理量估测合理的是〔〕A. 教室中门的高度大约是10dmB. 中先生登上一层楼所做的功大约是1500JC. 家用电器电饭煲的功率约为50WD. 奥运会上女子百米赛跑的速度约为20km/h2.以下说法中，正确的选项是〔〕A. 雷达是应用超声波来任务的B. 微波炉是应用电流的热效应来加热物体的C. 一切的温度计都是依据液体的热胀冷缩的性质制成的D. 水结成冰后，分子间的作用力变小3.在家庭电路中，从进户末尾要依次装置以下元器件再接用电器，其先后顺序正确的选项是( )A.电能表、保险装置、总开关B.电能表、总开关、保险装置C.保险装置、电能表、总开关D.总开关、电能表、保险装置4.以下数据中不契合实践状况的是〔〕A. 托起两个鸡蛋所用的力大约是1NB. 教室里课桌的高度约1.5mC. 人的正常体温约37℃D. 家用空调的电功率约1000W5.以下数据中最接近实践状况的是〔〕A. 家用电冰箱的额外功率约为800WB. 手托一个鸡蛋运动时，鸡蛋对手的力约10NC. 大气作用在一个中先生大拇指指甲盖上的力约为1ND. 把掉在空中上的物理课本从空中捡回桌面需克制课本重力做功约2J6.以下物理量最接近实践的是〔〕A.你所在考场温度约45℃B.你所用的新2B铅笔长度约18cmC.你的质量约为30kgD.考场里一盏日光灯的额外功率约为200W7.以下估量值中，最接近实践的是〔〕A. 人正常步行时的速度约为5m/sB. 住宅楼每层楼的高度约为3mC. 一本物理书的质量约为30gD. 一盏家用节能灯的功率约为1kW8.以下数据不契合实践的是〔〕A. 家庭电路的电压是220VB. 动力电路的电压是380VC. 一节蓄电池的电压是2VD. 人体的平安电压是36V9.如下图，是家庭电路中接入的感应式电能表．由电能表的示数及其技术参数可知，有关说法正确的选项是〔〕A. 家庭电路的总电阻是88ΩB. 每转1周电路耗电1875JC. 电路的可接入用电器的最大功率为550WD. 电路消耗的电能是8.95×109J10.由同种资料制成的AB和BC两段导体，长度相反，AB的横截面积比BC的小，将它们依照如下图的方式串联接入电路中，不计温度的影响，以下判别正确的选项是〔〕A. 经过两段导体的电流：I AB＜I BCB. 两段导体的电阻值：R AB=R BCC. 两段导体的电阻值：R AB＞R BCD. 两段导体发热的功率：P AB＜P BC11.如下图电路，电源电压坚持不变，闭合开关S．当滑动变阻器的滑片P从图示位置向左移动进程中〔不思索灯丝电阻的变化〕〔〕A. 灯泡L的亮度逐突变暗B. 电流表的示数逐渐减小C. 电压表的示数逐渐增大D. 电路消耗的总功率逐渐减小12.如下图是两个电学元件甲、乙的电流与电压关系的图象，针对这两个元件衔接在电路中，以下说法正确的选项是〔〕A. 串联在电路中，当电流为0.4A时，甲、乙两端电压之比为2：1B. 串联在电路中；当电流为0.2A时，甲、乙的电功率之比为1：2C. 并联在电路电压为2V的电源上，干路中的总电流为0.8AD. 并联在电路电压为2V的电源上，电路中的总功率为1.6W13.电冰箱运用的是三脚插头，当其任务时，假设接地线断了，那么以下判别正确的选项是( )A. 电冰箱消耗的电能会添加B. 电冰箱不能任务C. 电冰箱的运用寿命会缩垣D. 人接触电冰箱的外壳时有能够发作触电事故14.如下图，以下说法错误的选项是A. 小明沿滑梯下滑时，受重力的方向一直竖直向下B. 小明反省电路时，体内有电流流过就会发作触电事故C. 小明在用尺打棋子时，应用了惯性D. 小明将小车刚拉动时，拉力与阻力不是平衡力15.在甲图中，两灯泡串联在电路中，电源电压为6V，L1的额外电压为3V，L2的额外电压为2V．经过两个灯泡的电流与其两端电压的关系如图乙所示，闭合开关后，当滑动变阻器的滑片滑至中点时，其中一个灯泡正常发光，另一个不损坏，以下说法中不正确的选项是〔〕A. 当L2两端电压为1.5V时，经过它的电流为0.15AB. 滑动变阻器的最大阻值为30ΩC. 此时电路中的电流为0.15AD. L1的额外功率为0.45W16.在以下现象中：〔1〕插座中的两个线头相碰；〔2〕开关中的两个线头相碰；〔3〕电路中添加了大功率的用电器；〔4〕户外输电线绝缘皮损坏，其中能够惹起家中保险丝熔断的是〔〕A. 〔1〕〔2〕B. 〔2〕〔3〕C. 〔2〕〔4〕D. 〔1〕〔3〕17.图示为小刚所连的两盏白炽灯和两个插座的电路图，通电后发现不能正常任务。

九年级物理全一册第十三章《电功和电功率》测试卷-北师大版（含答案）一、选择题(每题3分，共30分)1. 下列电学器材测得的数据，可以作为消耗电能收取电费依据的是()A．电流表B．电压表C．电能表D．电阻箱2. 一台电风扇的电功率是60 W，它表示()A．1 s内消耗60 W的电能B．1 s有60 J的电能转化为机械能C．1 s内消耗的电能是60 JD．电流在1 s内消耗的电能是60 W/s3. 如图所示的是现在一般标准住宅户内配电系统方框图。

关于空气开关和漏电保护器的作用，下列分析正确的是()A．当电灯电流过大时，空气开关③将跳闸B．当插座漏电时，空气开关①将跳闸C．当空调电流过大时，漏电保护器会迅速切断电流D．空气开关跳闸，问题解决后需更换新的空气开关(第3题)4. “安全无小事，用电须当心”，下列各项操作中，不符合安全用电原则的是()A．更换灯泡、搬动电器前应断开电源开关B．家庭电路的开关接在零线和灯泡之间C．不能用湿手扳开关或用湿布擦拭使用中的用电器D．发现有人触电后，应该首先切断电源，然后再进行其他的救护措施5. 在“估测用电器的实际功率”的综合实践活动中，小明先断开家中所有用电器，只让图甲所示的电饭锅煮饭3 min，测得电能表指示灯闪烁120次。

若只让图乙所示的家用台扇工作6 min，则电能表指示灯闪烁的次数最可能是() A．4次B．16次C．36次D．48次(第5题)(第6题)6. 用如图所示的装置探究“影响电流热效应的因素”，电阻丝R1和R2分别密封在两只完全相同的烧瓶中，且R1＜R2，瓶中装有质量相等的煤油。

下列说法正确的是()A．该装置用来探究电流热效应与电流大小的关系B．闭合开关后，装R1电阻丝的烧瓶中温度计示数上升较快C．实验中，通过温度计示数的变化来比较电阻丝产生热量的多少D．将某一烧瓶中的煤油换成等质量的水，可比较煤油和水的比热容大小7. 一只电热水壶有两根电阻丝，其阻值R1＞R2，现在把这只电热水壶接入电路中将一壶水加热至沸腾，则下列说法正确的是()A．只接入电阻丝R2，所用时间最短B．将两根电阻丝串联后接入电路中时，所用时间最短C．将两根电阻丝并联后接入电路中时，所用时间最短D．两根电阻丝无论串联和并联，所用时间都相等8. 在探究“电功率与电阻关系”时，实验准备了阻值分别为5 Ω、15 Ω的A、B两个同一类型的灯泡。

第十三章电功和电功率复习题一．选择题1．某建筑工地需要架设临时供电线路，实现照明和电加热功能，其简化电路如图所示，供电处电压U不变，从供电处到工地用长导线（有电阻）连接。

闭合开关S1、S2时，加热器和照明灯同时工作。

断开S2后与断开S2前相比较，下列说法正确的是（）A．照明灯亮度不变B．照明灯亮度变暗C．相同时间内长导线上消耗的电能不变D．相同时间内整个供电线路消耗的电能减少2．小明家上次查看电能表示数为，本次查看时电能表读数如图所示，则下列说法正确的是（）A．他家在这段时间内消耗的电能为903kW•hB．电能表是测量电功率的仪表C．若只让一个标有“220V 1000W”的电热水器正常工作10min，则电能表的圆盘转了600转D．这个电能表的额定功率为2200W3．如图所示电路中，电源电压不变，只闭合开关S1，电流表的示数为0.3A，再闭合开关S2，电流表示数变化了0.4A，则同时闭合S1、S2后，相同时间内R1、R2消耗的电能之比是（）A．3：4B．4：3C．7：3D．4：74．如图所示的电路，电源电压保持不变，小灯泡额定电压为4V（小灯泡电阻不随温度变化）。

闭合开关S l断开开关S2，在滑动变阻器的滑片P从a端移动到b端的过程中，电压表示数变化范围是：2V﹣6V 电流表示数变化范围是：0.4A﹣1.2A；闭合开关S2，断开开关S1，当滑动变阻器的滑片P在中点时小灯泡正常发光，则小灯泡的额定功率是（）A．0.4W B．0.8W C．1.2W D．1.6W5．有两只灯泡L1、L2，分别标有“220V 100W”和“220V 40W”的字样。

若不考虑温度对灯丝电阻的影响，下列说法中正确的是（）A．两灯正常发光时，L1的电阻较大B．两灯并联接入220V的电路，L1、L2消耗功率之比是2：5C．两灯串联接入220V的电路，L1消耗的功率小于25WD．两灯串联接入220V的电路，两灯泡消耗总功率大于40W小于100W6．下列关于电能的说法正确的是（）A．可以通过电流表把电能直接测量出来B．电能的单位是“度”，学名叫做千瓦C．消耗电能越多的用电器，电功率就越大D．消耗电能相同的用电器，产生的热量不一定相同7．如图电路中，R1：R2＝2：3，开关闭合后，电路的总功率为P0．若将R1的阻值增大2Ω，R2的阻值减小2Ω，电路的总功率仍为P0；若将R1的阻值减小2Ω，R2的阻值增大2Ω，电路的总功率为P；则P：P0等于（）A．3：2B．4：3C．5：4D．6：58．如图电路，电源电压不变，闭合开关S，当滑片P置于滑动变阻器R2的最右端B处时，电压表的示数为4V，定值电阻R1的功率为0.8W；当滑片P置于滑动变阻器R2的中点时，电压表的示数变化了1V．下列结果正确的是（）A．电源电压为8V B．R1的阻值为20ΩC．电路前后电流之比为1：3D．电路总功率变化了1.2W9．如图甲所示电路的电源电压为3V，小灯泡的额定电压为2.5V，图乙是小灯泡的I﹣U图象。

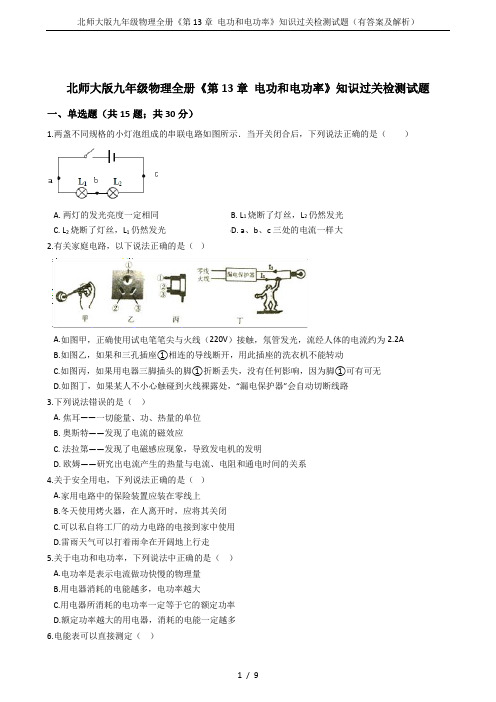

北师大版九年级物理全册《第13章电功和电功率》知识过关检测试题一、单选题（共15题；共30分）1.两盏不同规格的小灯泡组成的串联电路如图所示．当开关闭合后，下列说法正确的是（）A. 两灯的发光亮度一定相同B. L1烧断了灯丝，L2仍然发光C. L2烧断了灯丝，L1仍然发光D. a、b、c三处的电流一样大2.有关家庭电路，以下说法正确的是（）A.如图甲，正确使用试电笔笔尖与火线（220V）接触，氖管发光，流经人体的电流约为2.2AB.如图乙，如果和三孔插座①相连的导线断开，用此插座的洗衣机不能转动C.如图丙，如果用电器三脚插头的脚①折断丢失，没有任何影响，因为脚①可有可无D.如图丁，如果某人不小心触碰到火线裸露处，“漏电保护器”会自动切断线路3.下列说法错误的是（）A. 焦耳——一切能量、功、热量的单位B. 奥斯特——发现了电流的磁效应C. 法拉第——发现了电磁感应现象，导致发电机的发明D. 欧姆——研究出电流产生的热量与电流、电阻和通电时间的关系4.关于安全用电，下列说法正确的是（）A.家用电路中的保险装置应装在零线上B.冬天使用烤火器，在人离开时，应将其关闭C.可以私自将工厂的动力电路的电接到家中使用D.雷雨天气可以打着雨伞在开阔地上行走5.关于电功和电功率，下列说法中正确的是（）A.电功率是表示电流做功快慢的物理量B.用电器消耗的电能越多，电功率越大C.用电器所消耗的电功率一定等于它的额定功率D.额定功率越大的用电器，消耗的电能一定越多6.电能表可以直接测定（）A.电流B.电功C.电阻D.电功率7.小芳家有40 W的节能灯两个，25 W的白炽灯两盏，150 W的彩电一台，650 W的洗衣机一台，她家用的电能表上写着“220 V5（10）A”字样。

下面说法正确的是（）A. 小芳家的用电器同时使用时，总电流大于5 AB. 小芳家的用电器不能同时使用C. 小芳家再购置一台1 500 W的电暖气，所有的用电器还可以同时使用D. 为安全、方便地用电，小芳家应选用电流值稍大于10 A就跳闸的空气开关8.小明同学在家洗澡时，接触和应用了不少物理知识，其中错误的是（）A. 电热水器是将内能转化为电能的电器B. 热水淋在身上感到暖和，热水与皮肤之间发生了热传递C. 浴室内的镜面上常有一层水雾，是液化现象D. 使用沐浴液时室内充满了香味，说明分子在不停地运动9.夜里，小明家的三盏电灯均正常发光，突然三盏灯突然全部熄灭，经检查保险丝完好，用试电笔检查插座的两孔，氖管均发光，发生这一现象的原因可能是（）A. 插座处发生短路了B. 某个电灯的灯丝烧断了C. 进户线的火线断了D. 进户线的零线断了10.下面是小明整理的部分电学笔记，其中叙述正确的是（）A. 丝绸与玻璃棒摩擦过程中，丝绸失去了电子B. 由欧姆定律可知，导体电阻的大小与其两端电压成正比，与通过它的电流成反比C. 磁感线总是从磁体北极出发回到磁体南极D. 安装家庭电路时，开关应与所控制的用电器串联，且接在火线上11.如图是小明家的部分电路，开始时各部分工作正常．他将电饭煲的插头插入三孔插座后，正烧水的电热壶突然停止工作，但电灯仍正常发光，拔出电饭煲的插头，电热壶仍不能工作，把试电笔分别插入插座的左、右孔，氖管均发光．若电路中只有一处故障，则（）A. 电热壶所在电路的B、C间断路B. 电热壶所在电路的B、C间断路C. 电路的C、D间导线断路D. 电路的A、B间导线断路12.关于安全用电，下列说法正确的是（）A. 家庭电路中只有发生短路，才会使电路中电流过大B. 只要不接触高压电线路或设备就不会发生触电事故C. 有金属外壳的家用电器要接地线，是为了保证使用安全D. 使用试电笔时，为避免触电，不能用手接触到试电笔上任何金属体13.下列用电器中，利用电流热效应工作的是（）A. LEDB. 跑步机C. 自动检票机D. 电饼铛14.将标有“3V 3W”字样的甲灯和“6V 6W”字样的乙灯接入电路．若不专虑温度对电阻的影响，则对两灯接入电路后的结果有如下判断：①两灯串联，当其中一灯消耗的功率是3W时，两灯消耗的总功率是9W；②两灯串联后接到电压为9V的电源两端，两灯均能正常发光；③两灯并联，当其中一灯消耗的功率是1.5W时，另一灯两端的电压为3V；④两灯并联后接到电压为1.5V的电源两端，甲、乙两灯消耗的功率之比为2：1，其中判断正确是（）A. ①③B. ②③C. ②④D. ①④15.家庭电路中有时会出现这样的现象：原来各用电器都在正常工作，当再将一个手机充电器的插头插入插座时，家里所有的用电器全部停止了工作，关于这种现象以及形成的原因，以下说法正确的是（）A. 可能是这个插座的火线和零线原来就相接触形成了短路B. 可能是这个用电器的插头与插座没有形成良好接触，仍然是断路状态C. 可能是插头插入这个插座时，导致火线和零线相接触形成了短路D. 可能同时工作的用电器过多，导致干路中总电流过大，保险开关跳闸二、填空题（共10题；共27分）16.小明在做测定小电灯的电阻的实验中，测得小灯泡两端的电压为2.5V，电路中的电流为0.2A，则小灯泡的电功率为________ W，小灯泡正常工作1min所消耗的电能为________ J17.小明家的电子式电能表上标有“3200imp/（kw•h）．当他家只开某个用电器时，发现在10min内电能表指示灯闪烁了32次，该用电器的功率为________W．若该用电器每天少开1h，则30天可节约电能________kW•h。

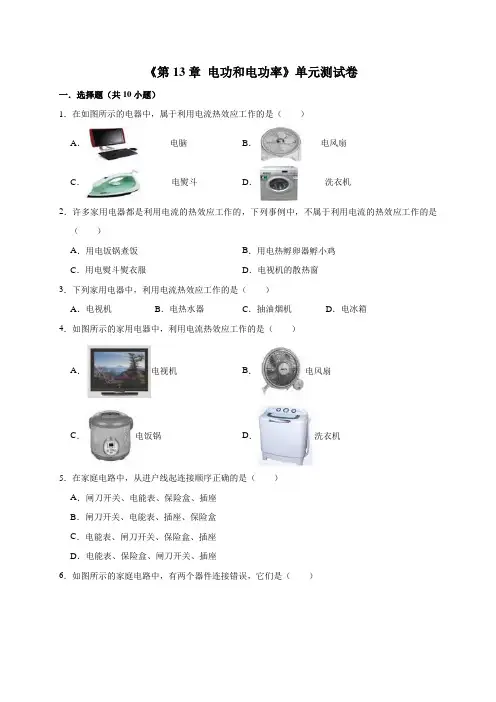

《第13章电功和电功率》单元测试卷一．选择题（共10小题）1．在如图所示的电器中，属于利用电流热效应工作的是（）A．电脑B．电风扇C．电熨斗D．洗衣机2．许多家用电器都是利用电流的热效应工作的，下列事例中，不属于利用电流的热效应工作的是（）A．用电饭锅煮饭B．用电热孵卵器孵小鸡C．用电熨斗熨衣服D．电视机的散热窗3．下列家用电器中，利用电流热效应工作的是（）A．电视机B．电热水器C．抽油烟机D．电冰箱4．如图所示的家用电器中，利用电流热效应工作的是（）A．电视机B．电风扇C．电饭锅D．洗衣机5．在家庭电路中，从进户线起连接顺序正确的是（）A．闸刀开关、电能表、保险盒、插座B．闸刀开关、电能表、插座、保险盒C．电能表、闸刀开关、保险盒、插座D．电能表、保险盒、闸刀开关、插座6．如图所示的家庭电路中，有两个器件连接错误，它们是（）A．闸刀开关和带开关的灯泡B．带开关的灯泡和带熔丝的二线插座C．带开关的灯泡和三线插座D．闸刀开关和三线插座7．如图是某家庭电路，闭合开关，灯不亮。

经检查保险丝未烧断，灯泡未烧坏，用测电笔接触c、g 点氖管都发光，据此判断该电路的故障应该是（）A．bf间开路B．cg间开路C．cg间短路D．de间开路8．下列说法正确的是（）A．我国家庭电路电压是220VB．各考场的扬声器能同时工作，因此它们是串联的C．丝绸摩擦过的玻璃棒带负电D．电风扇是利用电流的热效应工作的9．下列属于电功单位的是（）A．V•A B．V•A•s C．J•s D．kW/h10．图中的用电器，工作时主要把电能转化为机械能的是（）A．电暖炉B．电饭锅C．电热水壶D．电动自行车二．多选题（共5小题）11．如图所示的用电器中，利用电流热效应工作的是（）A．电风扇B．台灯C．电饭锅D．笔记本电脑12．下列利用电热工作的用电器是（）A．电饭锅B．电风扇C．电暖器D．电脑13．关于家庭电路，下列说法中正确的是（）A．应将控制用电器的开关接在火线上B．熔丝熔断一定是电路中某处发生短路C．螺丝口灯座的螺旋套，只准接在零线上D．有金属外壳的家用电器，其插座应安装接地线14．关于家庭电路，下列说法中正确的是（）A．经验证明，只有36V的电压对人体才是安全的B．在家庭电路中，各用电器之间是并联关系C．使用测电笔时，手应触碰笔尾金属体D．电能表是测量用电器总功率的仪表15．如图所示，两个工作原理相间的电暖器甲和乙。

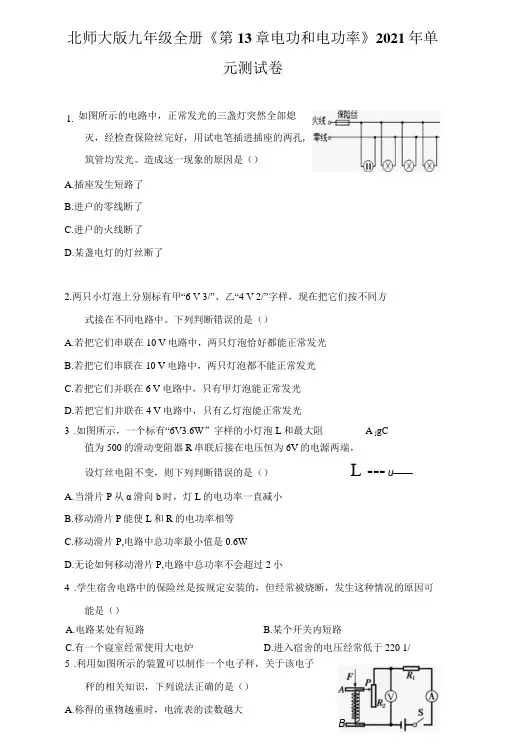

北师大版九年级全册《第13章电功和电功率》2021年单元测试卷如图所示的电路中，正常发光的三盏灯突然全部熄1.灭，经检查保险丝完好，用试电笔插进插座的两孔,筑管均发光。

造成这一现象的原因是（）A.插座发生短路了B.进户的零线断了C.进户的火线断了D.某盏电灯的灯丝断了2.两只小灯泡上分别标有甲“6 V 3/”、乙“4 V 2/”字样，现在把它们按不同方式接在不同电路中。

下列判断错误的是（）A.若把它们串联在10 V电路中，两只灯泡恰好都能正常发光B.若把它们串联在10 V电路中，两只灯泡都不能正常发光C.若把它们并联在6 V电路中，只有甲灯泡能正常发光D.若把它们并联在4 V电路中，只有乙灯泡能正常发光3.如图所示，一个标有“6V3.6W”字样的小灯泡L和最大阻 A j gC值为500的滑动变阻器R串联后接在电压恒为6V的电源两端，设灯丝电阻不变，则下列判断错误的是（）L --- u——A.当滑片P从α滑向b时，灯L的电功率一直减小B.移动滑片P能使L和R的电功率相等C.移动滑片P,电路中总功率最小值是0.6WD.无论如何移动滑片P,电路中总功率不会超过2小4.学生宿舍电路中的保险丝是按规定安装的，但经常被烧断，发生这种情况的原因可能是（）A.电路某处有短路B.某个开关内短路C.有一个寝室经常使用大电炉D.进入宿舍的电压经常低于220 1/5.利用如图所示的装置可以制作一个电子秤，关于该电子秤的相关知识，下列说法正确的是（）B.称得的重物越重时，电压表的读数越大C.称得的重物越重时，单位时间内电路消耗的电能越多D.将电压表和电流表位置互换，电子秤仍能正常使用6.由如图所示电能表的表盘可知，下列说法正确的是()kW∙h电能表■ .220V6(10)A 50Hz3000r∕(kW∙h)A.电能表的额定电流为64B.电能表的示数为2003.6klV∙hC.电能表是测量电功率的仪表D.若5mM表盘转动200转，则用电器的总功率为800〃7.如图所示，电源电压为20人定值电阻R。

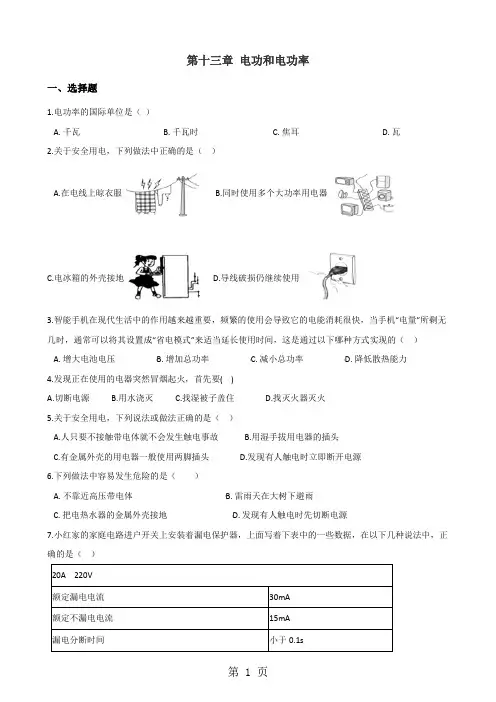

第十三章电功和电功率一、选择题1.电功率的国际单位是（）A. 千瓦B. 千瓦时C. 焦耳D. 瓦2.关于安全用电，下列做法中正确的是（）A.在电线上晾衣服B.同时使用多个大功率用电器C.电冰箱的外壳接地D.导线破损仍继续使用3.智能手机在现代生活中的作用越来越重要，频繁的使用会导致它的电能消耗很快，当手机“电量”所剩无几时，通常可以将其设置成“省电模式”来适当延长使用时间，这是通过以下哪种方式实现的（）A. 增大电池电压B. 增加总功率C. 减小总功率D. 降低散热能力4.发现正在使用的电器突然冒烟起火，首先要( )A.切断电源B.用水浇灭C.找湿被子盖住D.找灭火器灭火5.关于安全用电，下列说法或做法正确的是（）A.人只要不接触带电体就不会发生触电事故B.用湿手拔用电器的插头C.有金属外壳的用电器一般使用两脚插头D.发现有人触电时立即断开电源6.下列做法中容易发生危险的是（）A. 不靠近高压带电体B. 雷雨天在大树下避雨C. 把电热水器的金属外壳接地D. 发现有人触电时先切断电源7.小红家的家庭电路进户开关上安装着漏电保护器，上面写着下表中的一些数据，在以下几种说法中，正确的是（）A. 漏电电流大于30mA，保护器会在0.1秒之内切断电源B. 漏电持续时间超过0.1秒时保护器才能动作C. 当漏电电流达到15mA时就能起到可靠的保护作用D. 只有当进户电压大于220V或用电电流大于20A时，才能起保护作用8.关于家庭电路和安全用电，下列说法正确的是（）A. 使用有金属外壳的家用电器，其外壳必须接地线B. 家用电能表的示数显示了家庭用电的总功率C. 空气开关“跳闸”，一定是电路中发生短路D. 熔丝熔断后，可用铜丝来代替9.关于家庭电路与安全用电，下列做法中正确的是（）A. 家庭电路中的接地线可以不接地B. 发现家用电器或电线失火时，必须先切断电源后再救火C. 保险丝被烧断后，可用铜丝代替保险丝接入电路D. 发现有人触电后，应立即用手把触电人拉离电线10.白炽灯的亮度决定于（）A. 自身的电阻大小B. 通过的电流大小C. 消耗的电能多少D. 实际功率的大小11. 关于安全用电，下列说法正确的是（）A. 尽可能使用一个插座让多个大功率用电器同时工作B. 使用试电笔时，手不要接触笔尾的金属体C. 发现有人触电，应该迅速用手将他拉开D. 保险装置、插座、导线、家用电器等达到使用寿命应及时更换12.在家庭电路中，导线相互连接处往往比别处更容易发热，甚至引起火灾．原因是连接处（）A. 电流比别处小，产生的热量多B. 电流比别处大，产生的热量多C. 电阻比别处小，产生的热量多D. 电阻比别处大，产生的热量多二、填空题13.家庭中测量所用电能多少的仪表是________表。

北师大版九年级年级全一册第十三章电功和电功率一、单选题1．图甲表示家庭电路的一部分，图乙、图丙表示测电笔握笔方法，下列相关说法正确的是（）A．电能表是测量电功率的仪器B．断路器应该安装在Q处而不是P处C．测电笔在插座接地孔检测时，氖管会发光D．使用测电笔时，图乙的方法错误而图丙的方法正确2．将“220V 60W”的灯泡L1和“220V 40W”的灯泡L2，串联在220V的电源上，组成闭合电路（设灯丝电阻不变），则下列说法正确的是（）A．灯泡L1比灯泡L2亮B．灯泡L2比灯泡L1亮C．两灯泡的总功率大于40WD．两灯泡的实际功率都变为其额定功率的一半3．中考体检时用到了身高测量仪。

小明为其设计了如图所示的电路，其中电源两端电压保持不变，R0是定值电阻，R是滑动变阻器的电阻，滑动变阻器的滑片P跟滑杆的一端连接。

滑片P的位置随人身高改变而改变，从而引起显示仪的示数发生改变。

下列说法中正确的是（）A．显示仪是由电流表改装成的B．被测身高越高，通过电阻R的电流越小C．被测身高越高，电阻R0两端的电压越小D．被测身高越高，电路的总功率越大4．如图所示的电路是家庭电路的一部分，电工师傅按下面的顺序进行检测:①闭合S1，灯L1亮；①再闭合S2，灯L1亮，灯L2不亮；①用试电笔测a、b、c、d四个接线点，试电笔只在c点不发光。

若电路中只有一处故障，故障可能是（）A．灯L2短路B．c点左侧的零线断路C．灯L2所在支路断路D．c、d两点间断路5．如图所示，两个透明容器中密闭着等量的空气，左右两U形管内的液面相平，电阻丝的电阻R1=R2=R3。

小亮用图示装置进行实验，下列说法正确的是（）A．通过R1的电流和通过R2的电流大小相等B．通电后，左管的液面将会比右管的液面低C．电阻R1两端的电压和R2两端的电压相等D．此实验可探究电阻丝产生热量与电流是否有关6．如图所示，在“比较两个灯泡的亮暗”的活动中，闭合开关后，调节滑动变阻器，使图甲和图乙中白炽灯L1和L2发光，L1的规格为“2.5V 0.3 A”，L2的规格为“3.8V 0.3 A”。

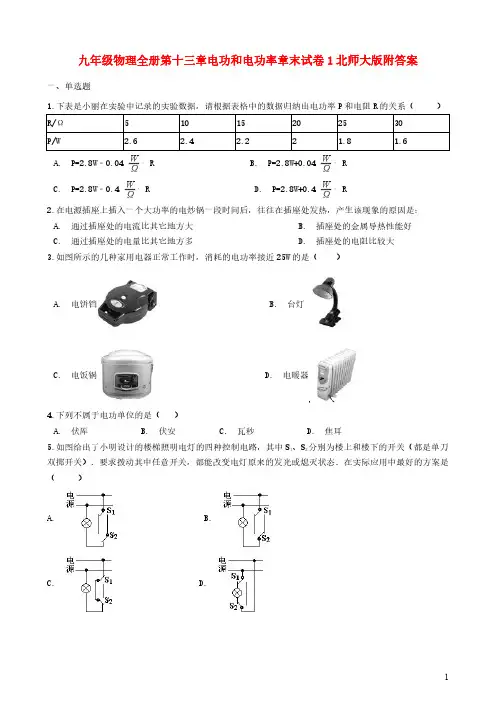

九年级物理全册第十三章电功和电功率章末试卷1北师大版附答案一、单选题1.下表是小丽在实验中记录的实验数据，请根据表格中的数据归纳出电功率P 和电阻R 的关系（）R/Ω51015202530P/W 2.62.42.22 1.8 1.6A.P=2.8W﹣0.04⋅RB.P=2.8W+0.04⋅RC.P=2.8W﹣0.4⋅RD.P=2.8W+0.4⋅R2.在电源插座上插入一个大功率的电炒锅一段时间后，往往在插座处发热，产生该现象的原因是：A.通过插座处的电流比其它地方大 B.插座处的金属导热性能好C.通过插座处的电量比其它地方多D.插座处的电阻比较大3.如图所示的几种家用电器正常工作时，消耗的电功率接近25W 的是（）A.电饼铛B.台灯C.电饭锅D.电暖器4.下列不属于电功单位的是（）A.伏库B.伏安C.瓦秒D.焦耳5.如图给出了小明设计的楼梯照明电灯的四种控制电路，其中S 1、S 2分别为楼上和楼下的开关（都是单刀双掷开关）．要求拨动其中任意开关，都能改变电灯原来的发光或熄灭状态．在实际应用中最好的方案是（）A. B.C. D.6.（2017•绵阳）电焊利用电流的热效应熔化焊条．某型号的电焊机接在电压220V的家庭电路上，输出电压40V，输出功率2200W．编号为甲、乙、丙、丁的四种橡胶绝缘铜芯线在常温下安全载流量（长时间通电的对打安全电流）如表．从安全的角度考虑，该电焊机的输出导线应该选用（）导线编号甲乙丙丁导线横截面积S/mm2 1.0 2.5610安全载流量I/A12284768A.甲B.乙C.丙D.丁7.关于家庭电路与安全用电，下列说法正确的是（）A.熔丝是由熔点较高的材料制成的B.正常情况下火线与大地间的电压为零C.用电器的开关必安装在火线上D.电路连接处接触不良不可能引起火灾8.用来制作电炉、电饭锅、电暖气、电烙铁、电褥子等家用电器的发热体的材料可能是（）A.铜丝B.镍铬合金或锰铜合金C.铁丝D.铜丝或铁丝9.一度电用途很大，关于它的下列说法，不正确的是（）A.额定功率200W的洗衣机工作5小时B.额定功率1000W的空调工作1小时C.额定功率40W的日光灯工作25小时D.额定功率40W的电烙铁工作40小时10.下列用电器与电水壶工作原理相同的是（）A.电风扇B.电饭锅C.洗衣机D.液晶电视11.如图所示的四幅图中，符合安全用电的做法是（）A.两手同时接触火线和零线B.插座安装过低，小孩玩耍时将小手指塞进插座C.家用电器外壳加接地保护D.人摆弄电器触到接火线的金属触头二、填空题12.如图是“探究电流的热效应跟电阻大小关系”的实验装置图．A、B两瓶煤油中都浸泡着一段金属丝，烧瓶A内金属丝是铜丝，电阻较小；烧瓶B内的金属丝是镍镉铬合金丝，电阻较大．实验中应使两瓶中盛装的煤油的质量________（选填“相等”或“不相等”）．当开关闭合后，________（选填“A”或“B”）瓶中温度计示数上升较快．13.如图是宿迁市区一交通道路上使用的风光互补LED路灯外形图和电路原理图，该电路中两只LED灯是并联的，灯上标有“24V60W”字样．则两个LED灯正常发光时，通过光控开关S的电流为________A；如果用这种路灯替换发光亮度相同的420W的传统路灯，那么500套风光互补路灯每天工作10小时可节约电能________J.14.表中是某一型号手机的电池铭牌，该电池能让手机正常工作的时间约2.7×105s，则电池能为手机提供的总电能为________J，该手机额定功率是________W.15.某太阳能热水器装有100kg初温为20℃的冷水，经过一天的太阳照射，水温升高到70℃，则这些水吸收的热量等于完全燃烧________m3天然气所放出的热量；（不计热量损失）假如用功率为2kW的电热水器产生同样多的热量，则通电的时间为________s。

九年级物理全一册第十三章《电功和电功率》检测卷-北师大版（含答案）一、单选题1．小明家5月初电能表示数为570.2度，电能表的部分示数及6月初的示数如图所示，下列说法正确的是（）A．电能表是测量用电器电功率的仪表B．图电能表的示数是6752kW·hC．小明家5月消耗的电能是105kW·hD．若电能表在10min内转过320转，则用电器的总功率为1kW2．将“220V 60W”的灯泡L1和“220V 40W”的灯泡L2，串联在220V的电源上，组成闭合电路（设灯丝电阻不变），则下列说法正确的是（）A．灯泡L1比灯泡L2亮B．灯泡L2比灯泡L1亮C．两灯泡的总功率大于40WD．两灯泡的实际功率都变为其额定功率的一半3．如图所示分别是小灯泡L和电阻R的U﹣I图象，由图象可知，下列说法错误的是（）A．电阻R的阻值为5ΩB．当L与R串联，电流为0.4A时，则电源电压为2.0VC．当L与R并联，电源电压为1.0V时，则干路上的电流为0.6AD．当L与R串联，电流为0.4A时，则电路消耗的总功率为1.2W4．如图是探究“影响电流热效应因素”的实验装置，将1R、2R两电阻丝密封在两只完全相同的烧瓶内，且12R R ，瓶内装入等质量的煤油，下列说法错误的是（ ）A ．烧瓶内选用比热容较小的液体，可以使实验现象更明显B ．实验中通过温度计示数的变化来比较电阻丝产生热量的多少C ．若要比较水和煤油的比热容大小，只需将一个烧瓶内的煤油换成等质量的水即可D ．该装置可以探究电流通过电阻丝产生的热量与电阻大小的关系5．如图是小明设计的家庭电路的电路图，下列对此电路图的分析错误的是（ ）A ．保险盒接法错误，保险盒应该安装在火线上B ．二孔插座接法错误，其左端导线应该接在零线上C ．开关和灯泡接法正确，开关接在零线上符合安全用电原则D ．三孔插座接法正确，使用电冰箱时，插头应插在三孔插座上6．关于家庭电路和安全用电，下列说法中正确的是（ ）A ．空气开关跳闸，一定是有用电器发生短路故障B ．使用试电笔时手要接触笔尾金属体C ．有人发生触电时，应马上用手把人拖开，再施救D ．户外游玩时，如遇雷雨天气，可在大树下避雨7．在如图所示的电路中，电源电压保持不变。
