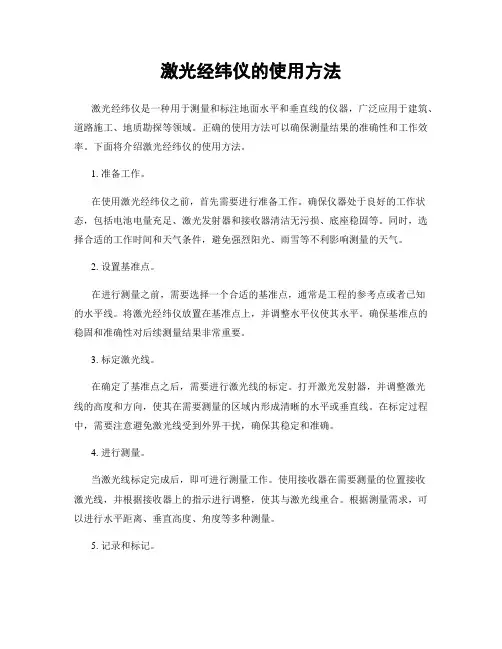

激光经纬仪的使用方法激光经纬仪是一种用于测量和标注地面水平和垂直线的仪器，广泛应用于建筑、道路施工、地质勘探等领域。
正确的使用方法可以确保测量结果的准确性和工作效率。
下面将介绍激光经纬仪的使用方法。
1. 准备工作。
在使用激光经纬仪之前，首先需要进行准备工作。
确保仪器处于良好的工作状态，包括电池电量充足、激光发射器和接收器清洁无污损、底座稳固等。
同时，选择合适的工作时间和天气条件，避免强烈阳光、雨雪等不利影响测量的天气。
2. 设置基准点。
在进行测量之前，需要选择一个合适的基准点，通常是工程的参考点或者已知的水平线。
将激光经纬仪放置在基准点上，并调整水平仪使其水平。
确保基准点的稳固和准确性对后续测量结果非常重要。
3. 标定激光线。
在确定了基准点之后，需要进行激光线的标定。
打开激光发射器，并调整激光线的高度和方向，使其在需要测量的区域内形成清晰的水平或垂直线。
在标定过程中，需要注意避免激光线受到外界干扰，确保其稳定和准确。
4. 进行测量。
当激光线标定完成后，即可进行测量工作。
使用接收器在需要测量的位置接收激光线，并根据接收器上的指示进行调整，使其与激光线重合。
根据测量需求，可以进行水平距离、垂直高度、角度等多种测量。
5. 记录和标记。
在完成测量后，需要及时记录测量结果并进行标记。
可以使用标尺、标记笔等工具，在地面或者其他测量对象上进行标记，以便后续工作的参考和使用。
6. 注意事项。
在使用激光经纬仪的过程中，需要注意一些事项以确保测量的准确性和安全性。
比如，在使用激光线时，需要避免直接注视激光，以免对眼睛造成伤害。
同时，需要注意避免激光线受到外界干扰，确保测量结果的准确性。
总结。
激光经纬仪作为一种精密测量仪器，在工程施工和科研领域有着广泛的应用。
正确的使用方法可以确保测量结果的准确性和工作效率。
在使用激光经纬仪时，需要做好准备工作，设置基准点，标定激光线，进行测量，并及时记录和标记测量结果。
同时，需要注意一些安全事项，确保测量过程的安全和准确。

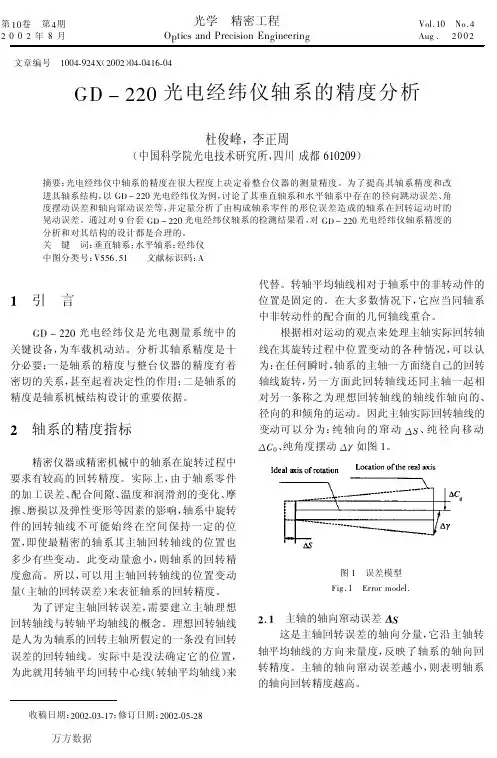

经纬仪原理及⾓度测量⽅法经纬仪原理及⾓度测量⽅法经纬仪原理及⾓度测量⽅法内容：理解⽔平⾓、竖直⾓测量的基本原理；掌握光学经纬仪的基本构造、操作与读数⽅法；⽔平⾓测量的测回法和⽅向观测法；掌握竖盘的基本构造及竖直⾓的观测、计算⽅法；掌握光学经纬仪的检验与校正⽅法；了解⽔平⾓测量误差来源及其减弱措施及电⼦经纬仪的测⾓原理及操作⽅法。
重点：光学经纬仪的使⽤⽅法；⽔平⾓测回法测量⽅法；竖直⾓测量⽅法；难点：光学经纬仪的检验与校正。
§ 3.1 ⾓度测量原理⾓度测量(angular observation) 包括⽔平⾓(horizontal angle) 测量和竖直⾓(vertical angle) 测量。
⼀、⽔平⾓定义从⼀点出发的两空间直线在⽔平⾯上投影的夹⾓即⼆⾯⾓，称为⽔平⾓。
其范围：顺时针0°～360°。
⼆、竖直⾓定义在同⼀竖直⾯内，⽬标视线与⽔平线的夹⾓，称为竖直⾓。
其范围在0°～±90°之间。
如图当视线位于⽔平线之上，竖直⾓为正，称为仰⾓；反之当视线位于⽔平线之下，竖直⾓为负，称为俯⾓。
§ 3.2 光学经纬仪（optical theodolite ）经纬仪是测量⾓度的仪器。
按其精度分，有DJ6 、DJ2 两种。
表⽰⼀测回⽅向观测中误差分别为6"、2"。
⼀、DJ6 光学经纬仪的构造DJ6 光学经纬仪图1、照准部(alidade)2、⽔平度盘(horizontal circle)3、基座(tribrach)⼆、J6的读数⽅法1、J6 经纬仪采⽤“分微尺测微器读数法”，分微尺的分划值为1ˊ，估读到获0.1ˊ( 即：6") 。
如图，⽔平度盘读数为：73°04ˊ24"。
2、“ H ”——⽔平度盘读数，“ V ”——竖直度盘读数。
三、J2 光学经纬仪的构造如图与J6 相⽐，增加了：1、测微轮——⽤于读数时，对径分划线影像符合。
电子经纬仪操作要点
一、安置仪器：
1、对中---把三脚架大致水平展开，仪器放在三脚架上，长按“左/右”键，会有红色激光从经纬仪底部射出，在三脚架上平移照准部，使激光束对准待测点，达到对中，此时拧紧螺栓，使仪器在三脚架上固定。
2、粗平---通过伸缩三脚架三个腿部的长度使经纬仪圆水准气泡居中达到粗平。
3、精平---转动照准部，旋转脚螺旋，使管水准气泡在相互垂直的两个方向居中。
注意：反复操作前三个步骤，在对中、粗平、精平都符合标准时方可进行下面步骤。
二、照准目标：
用瞄准器粗略对准---水平制动、竖直制动----水平微动、竖直微动----达到准确的对准目标
三、读数：
照准目标后，双击“置零”键，则屏幕中水平角读数的位置显示为0，此事松开水平制动、竖直制动螺旋，旋转照准部，对准第二目标后读数。
注意：①当屏幕中水平角位置的读数显示“水平右”时，顺时针转动仪器，显示的读数即为转动的角度；逆时针转动仪器，显示的读数值为：（360度－转动的角度）。
②当屏幕中水平角位置的读数显示“水平左”时，逆时针转动仪器，显示的读数即为转动的角度；顺时针转动仪器，显示的读数值为：（360度－转动的角度）。
③单击“左右”键，可以进行“水平右”和“水平左”的转换。
经纬仪的原理与使⽤讲解经纬仪的原理与使⽤⼀．⾓度测量的原理及相关基本概念⾓度测量包括⽔平⾓测量和竖直⾓测量，其中⽔平⾓测量是⽤于测量地⾯点的位置，竖直⾓测量是⽤于间接测定地⾯点的⾼程。
（⼀）⽔平⾓的测量原理⽔平⾓概念：从⼀点到两⽬标的⽅向线垂直投影在⽔平⾯上所成的⾓，β。
如书图3－1。
为了测定⽔平⾓β，那么可设想在过⾓顶B点上⽅安置⼀个⽔平度盘，⽔平度盘上⾯带有顺时针刻划、注记。
我们可以在BA⽅向读⼀个数n，在BC⽅向读⼀个数m，那⽔平⾓β就等于m减n，⽤公式表⽰为β＝右⽬标读数m－左⽬标读数n⽔平⾓值为0～360°。
（⼆）竖直⾓的测量原理竖直⾓概念：测站点到⽬标点的视线与⽔平线间的夹⾓，⽤α表⽰。
如书图3－2：α为AB⽅向线的竖直⾓。
其值从⽔平线算起，向上为正，称为仰⾓，范围是0°～90°；向下为负，称为俯⾓，范围为0°～－90°。
天顶距概念：视线与测站点天顶⽅向之间的夹⾓，图3－2中以Z 表⽰，其数值为0°～180°，均为正值。
与竖直⾓的关系：α＝90°－Z为了测定天顶⾓或竖直⾓，那我们同测⽔平⾓类似，在A点安置⼀个竖直度盘，同样是带有刻划和注记。
这个竖直度盘随着望远镜上下转动，瞄准⽬标后则有⼀个读数，那此读数就为竖直⾓。
根据上述⾓度测量原理，研制出的能同时完成⽔平⾓和竖直⾓测量的仪器称为经纬仪。
经纬仪按不同测⾓精度⼜分成多种等级，如DJ1、DJ2、DJ6、DJ10等。
D、J为“⼤地测量”和“经纬仪”的汉语拼⾳第⼀个字母，数字表⽰该仪器测量精度。
DJ6表⽰⼀测回⽅向观测中误差不超过±6″。
⼯程中常⽤的精度有2″、6″和10″。
⼆．DJ6型光学经纬仪（⼀）基本构造：照准部，⽔平度盘，基座（⼆）读数⽅法：最常见的读数⽅法有分微尺法、单平板玻璃测微器法和对径符合读法。
下⾯分别说明其构造原理及读数⽅法。
1．分微尺法分微尺法也称带尺显微镜法，多⽤于DJ6级仪器。
经纬仪和水准仪的操作规程一、经纬仪操作规程1、操作前技术准备(1)熟悉施工图纸：主要了解拟建工程的规划红线控制点的位置，与原有建筑物之间的关系。
(2)确定测量方案：根据拟建建筑物的平面定位的情况，确定出测量方案。
方案一：根据附近原有建筑物或构筑物进行定位。
方案二：根据城市规划部门测定的道路中心线、规划红线或场地平面控制网定位。
2、操作前仪器准备(1)选择满足测量精度要求的经纬仪。
(2)经纬仪必须经过检定部门检定合格，并且在检定有效期内(经纬仪的检定周期为12个月)。
(3)操作人员具有一定的专业业务知识，明确测量方案并熟悉仪器的操作要领。
3、经纬仪的操作(1)对中用经纬仪观测水平角，应先将仪器安置在角的顶点上，先将三脚架张开，使其高度适中，架头大致水平，大致垂直于角点。
然后装上仪器,旋上连接螺旋(不必太紧)，伸缩仪器上光学对中器的长度，使图象清晰,旋转对中器螺旋，使分划板清晰，双手扶基座，在架头上移动仪器，使角点处于对中器刻划圈之内。
然后调整仪器的三个脚螺旋，使圆水准器水泡居中，完成粗略整平。
观察光学对中器，重新进行上述对中过程。
(2)整平整平时，先转动照准部，使照准部水准管与任一对脚螺旋的连线平行，两手相向转动这两个脚螺旋，使水准管气泡居中。
将照准部转动90度，使水准管与原来两个脚螺旋的连线垂直，转动第三个脚螺旋，使气泡居中。
然后照准部转回原位置，检查气泡是否仍然居中。
若不居中则应按以上步骤反复进行，直到照准部转至任意位置气泡皆居中为止。
整平误差，即整平后气泡的最大偏移量不能超过一格。
(3)瞄准、读数先松开望远镜的水平制动螺旋和垂直制动螺旋，调节目镜使十字丝清晰。
然后通过望远镜上的瞄准器瞄准目标，使目标成像在望远镜视场中央部位。
旋紧望远镜水平和垂直制动螺旋，转动望远镜对光螺旋，使目标成像清晰。
最后用望远镜水平和垂直微动螺旋精确瞄准目标读取数据。
(4)校核当建筑物的控制点全部测设完毕后，对建筑物整个控制网做闭合，其误差必须在规范允许范围内。
