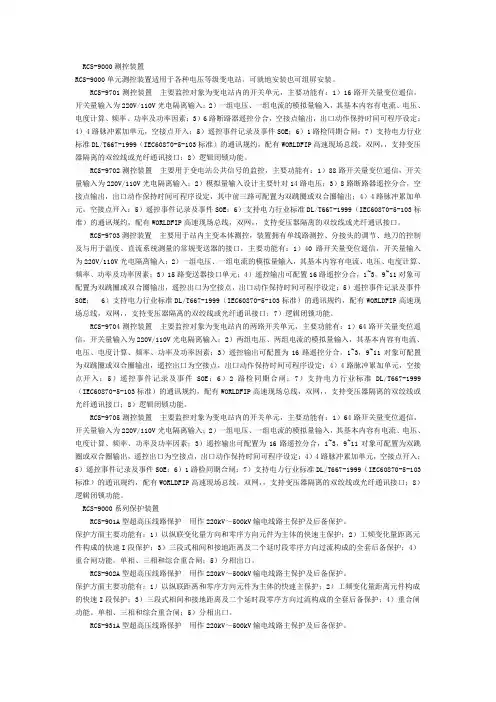

RCS-9000测控装置
RCS-9000单元测控装置适用于各种电压等级变电站。可就地安装也可组屏安装。
RCS-9701测控装置 主要监控对象为变电站内的开关单元，主要功能有：1）16路开关量变位遥信，开关量输入为220V/110V光电隔离输入；2）一组电压、一组电流的模拟量输入，其基本内容有电流、电压、电度计算、频率、功率及功率因素；3）6路断路器遥控分合，空接点输出，出口动作保持时间可程序设定；4）4路脉冲累加单元，空接点开入；5）遥控事件记录及事件SOE；6）1路检同期合闸；7）支持电力行业标准DL/T667-1999（IEC60870-5-103标准）的通讯规约，配有WORLDFIP高速现场总线，双网，，支持变压器隔离的双绞线或光纤通讯接口；8）逻辑闭锁功能。
RCS-9702测控装置 主要用于变电站公共信号的监控，主要功能有：1）88路开关量变位遥信，开关量输入为220V/110V光电隔离输入；2）模拟量输入设计主要针对14路电压；3）8路断路器遥控分合，空接点输出，出口动作保持时间可程序设定，其中前三路可配置为双跳圈或双合圈输出；4）4路脉冲累加单元，空接点开入；5）遥控事件记录及事件SOE；6）支持电力行业标准DL/T667-1999（IEC60870-5-103标准）的通讯规约，配有WORLDFIP高速现场总线，双网，，支持变压器隔离的双绞线或光纤通讯接口。
RCS-9703测控装置 主要用于站内主变本体测控，装置拥有单线路测控、分接头的调节、地刀的控制及与用于温度、直流系统测量的常规变送器的接口，主要功能有：1）40路开关量变位遥信，开关量输入为220V/110V光电隔离输入；2）一组电压、一组电流的模拟量输入，其基本内容有电流、电压、电度计算、频率、功率及功率因素；3）15路变送器接口单元；4）遥控输出可配置16路遥控分合，1~3，9~11对象可配置为双跳圈或双合圈输出，遥控出口为空接点，出口动作保持时间可程序设定；5）遥控事件记录及事件SOE； 6）支持电力行业标准DL/T667-1999（IEC60870-5-103标准）的通讯规约，配有WORLDFIP高速现场总线，双网，，支持变压器隔离的双绞线或光纤通讯接口；7）逻辑闭锁功能。
ZL_DYBH0301.0811
RCS-9000 系列 C 型保护测控装置
----线路保护部分
技术和使用说明书
南瑞继保电气有限公司版权所有
本说明书适用于 RCS-9611C/9613C/9615C 系列 V2.1*和 2.2*版本程序
本说明书和产品今后可能会有小的改动，请注意核对实际产品与说明书的版本是否相符。
更多产品信息，请访问互联网：
目 录
第一章 RCS-9611C 线路保护测控装置 .................................................................................................... 1
1 概述 ............................................................................................................................................................... 1
2 技术参数 ...................................................................................................................................................... 2
3 软件工作原理 .............................................................................................................................................. 4
ZL_XLBH5102.0610
PCS-902系列
超高压线路成套保护装置
技术和使用说明书
南瑞继保电气有限公司版权所有（1.061020）
本说明书和产品今后可能会有小的改动，请注意核对实际产品与说明书的版本是否相
符。
更多产品信息，请访问互联网：
目 录
1．概述.............................................................................................................................................1
1.1 应用范围................................................................................................................................1
1.2 保护配置................................................................................................................................1
1.3 装置特点................................................................................................................................2
2．技术参数.....................................................................................................................................3
南瑞继保电气有限公司版权所有2002.07
更多产品信息，请访问互联网：
业务联系 电话：（025）3406078 3439746
传真：（025）3438965
技术支持 电话：（025）3429900-2712/2708
传真：（025）3429900-2712
工程服务 电话：（025）2107703
传真：（025）2100770
质量保证 电话：（025）2100660
传真：（025）2100797
目 录
1 概述........................................................................................................................................................1
2 使用说明................................................................................................................................................2
2.1面板布置图......................................................................................................................................2
2.2 液晶显示说明.................................................................................................................................3
