常用PE管焊接过程中的数据及注意事项

PE电熔管件焊接参数1. 引言PE（聚乙烯）电熔管件是一种常用于给水、燃气、化工和其他领域的管道连接件。

它具有耐腐蚀、抗老化、高强度等优点，因此在工程中得到广泛应用。

为了确保PE电熔管件的焊接质量，我们需要掌握正确的焊接参数。

本文将介绍PE电熔管件的焊接参数，包括温度、压力和时间等关键参数。

我们还将讨论如何选择合适的焊接参数以及如何调整参数以适应不同的工程需求。

2. 焊接温度焊接温度是决定PE电熔管件焊接质量的重要参数之一。

过低的温度会导致焊缝强度不足，而过高的温度可能引起材料熔化或变形。

根据实际情况，选择合适的焊接温度非常重要。

一般来说，PE电熔管件的标准焊接温度范围为200°C至250°C。

在选择具体温度时，可以参考以下几个因素：•PE材料类型：不同类型的PE材料对焊接温度的要求可能有所不同。

在选择温度时，需要根据材料的熔点和热稳定性来确定。

•管件尺寸：管件尺寸越大，需要的焊接温度就越高。

因为大尺寸的管件需要更多的热量来实现完全熔化。

•环境温度：环境温度也会对焊接温度产生影响。

在低温环境下，可能需要增加焊接温度以保证焊缝质量。

3. 焊接压力除了合适的焊接温度外，适当的焊接压力也是确保PE电熔管件焊接质量的关键因素之一。

过低或过高的压力都会对焊缝质量产生不良影响。

一般来说，推荐使用的标准焊接压力范围为0.5MPa至1.5MPa。

具体选择时，可以考虑以下几个因素：•PE材料类型：不同类型的PE材料对焊接压力的要求可能有所不同。

一般来说，较硬、刚性的PE材料需要较高的压力来确保良好的融合。

•管件尺寸：管件尺寸越大，需要的焊接压力就越高。

因为大尺寸的管件需要更大的压力来使焊缝充分贴合。

•环境条件：环境条件也会对焊接压力产生影响。

在高温环境下，可能需要降低焊接压力以避免过热和变形。

4. 焊接时间除了温度和压力外，焊接时间也是决定PE电熔管件焊接质量的重要参数之一。

过短的时间可能导致焊缝结合不牢固，而过长的时间则会引起过热和变形。

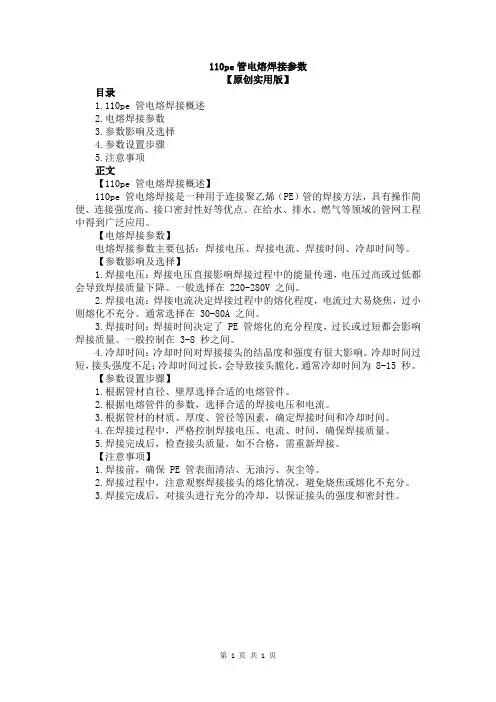

110pe管电熔焊接参数【原创实用版】目录1.110pe 管电熔焊接概述2.电熔焊接参数3.参数影响及选择4.参数设置步骤5.注意事项正文【110pe 管电熔焊接概述】110pe 管电熔焊接是一种用于连接聚乙烯（PE）管的焊接方法，具有操作简便、连接强度高、接口密封性好等优点。

在给水、排水、燃气等领域的管网工程中得到广泛应用。

【电熔焊接参数】电熔焊接参数主要包括：焊接电压、焊接电流、焊接时间、冷却时间等。

【参数影响及选择】1.焊接电压：焊接电压直接影响焊接过程中的能量传递，电压过高或过低都会导致焊接质量下降。

一般选择在 220-280V 之间。

2.焊接电流：焊接电流决定焊接过程中的熔化程度，电流过大易烧焦，过小则熔化不充分。

通常选择在 30-80A 之间。

3.焊接时间：焊接时间决定了 PE 管熔化的充分程度，过长或过短都会影响焊接质量。

一般控制在 3-8 秒之间。

4.冷却时间：冷却时间对焊接接头的结晶度和强度有很大影响。

冷却时间过短，接头强度不足；冷却时间过长，会导致接头脆化。

通常冷却时间为 8-15 秒。

【参数设置步骤】1.根据管材直径、壁厚选择合适的电熔管件。

2.根据电熔管件的参数，选择合适的焊接电压和电流。

3.根据管材的材质、厚度、管径等因素，确定焊接时间和冷却时间。

4.在焊接过程中，严格控制焊接电压、电流、时间，确保焊接质量。

5.焊接完成后，检查接头质量，如不合格，需重新焊接。

【注意事项】1.焊接前，确保 PE 管表面清洁、无油污、灰尘等。

2.焊接过程中，注意观察焊接接头的熔化情况，避免烧焦或熔化不充分。

3.焊接完成后，对接头进行充分的冷却，以保证接头的强度和密封性。

第1页共1页。

PE管道焊接操作规程PE管线具有易施工，速度快，耐腐蚀，无污染，使用寿命长等特点。

PE管道连接主要有两种方法：热熔连接和电熔连接。

目前主管道主要采用热熔连接。

热熔连接原理是将两根PE 管道的配合面紧贴在加热工具上来加热其平整的端面直至熔融，移走加热工具后，将两个熔融的端面紧靠在一起，在压力的作用下保持到接头冷却，使之成为一个整体。

一、焊接准备。

热熔焊接施工准备工作如下：①将与管材规格一致的卡瓦装入机架；②准备足够的支撑物，保证待焊接管材可与机架中心线处于同一高度，并能方便移动；③设定加热板温度200～230℃（本数据以杭州东雷机械厂供应的焊机为参考，具体温度以厂家提供的数据为准）；④接通焊机电源，打开加热板、铣刀和油泵开关并试运行。

二、焊接。

焊接工艺流程如下：检查管材并清理管端→紧固管材→铣刀铣削管端→检查管端错位和间隙→加热管材并观察最小卷边高度→管材熔接并冷却至规定时间→取出管材。

在焊接过程中，操作人员应参照焊接工艺卡各项参数进行操作，而且在必要时，应根据天气、环境温度等变化对其进行适当调整：①核对欲焊接管材规格、压力等级是否正确，检查其表面是否有磕、碰、划伤，如伤痕深度超过管材壁厚的10% ，应进行局部切除后方可使用；②用软纸或布蘸酒精清除两管端的油污或异物；③将欲焊接的管材置于机架卡瓦内，使两端伸出的长度相当（在不影响铣削和加热的情况下尽可能短，宜保持20~30mm），管材机架以外的部分用支撑物托起，使管材轴线与机架中心线处于同一高度，然后用卡瓦紧固好；④置入铣刀，先打开铣刀电源开关，然后再合拢管材两端，并加以适当的压力，直到两端有连续的切屑出现后（切屑厚度为0.5～10mm，通过调节铣刀片的高度可调节切屑厚度），撤掉压力，略等片刻，再退开活动架，关闭铣刀电源；⑤取出铣刀，合拢两管端，检查两端对齐情况（管材两端的错位量不能超过壁厚的10% ，通过调整管材直线度和松紧卡瓦予以改善；管材两端面间的间隙也不能超过0.3mm（de225mm 以下）、0.5mm（de225mm~400mm）、1mm（de400mm以上），如不满足要求，应在此铣削，直到满足要求。

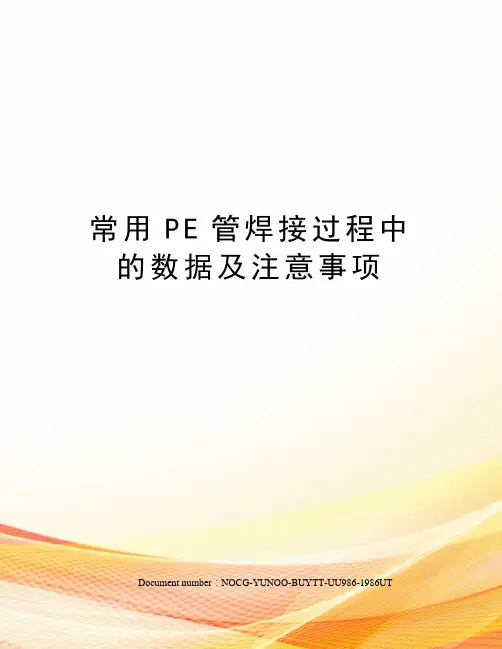

常用P E管焊接过程中的数据及注意事项 Document number：NOCG-YUNOO-BUYTT-UU986-1986UT常用管径PE管焊接过程中一些关键数据及注意事项---MrWang常用PE管热熔焊接参数SDR11管径DN （mm）壁厚e（mm）凸起高度h(mm)吸热时间t2（s）冷却时间t5(min)卷边（2）宽度范围（mm）焊接规定压力P2(MPa)9082≥114~6315/s2 11010100≥147~11471/s2 160145≥1911~15996/s2 200182≥2313~161557/s2 250227≥2814~182433/s2 315286≥3515~223862/s2管径DN （mm）壁厚e（mm）凸起高度h(mm)吸热时间t2（s）冷却时间t5(min)卷边（2）宽度范围（mm）焊接规定压力P2(MPa)90~~~~1106394~6305/s2 16091136~9646/s2 200114157~111010/s2 250142199~131578/s2 3151792313~182505/s22、S2为焊机液压缸中活塞的总有效面积（mm2），由焊机生产厂家提供。

3、P1=P拖+P2(P1：总的焊接压力；P拖：拖动压力，MPa）t1----卷边达到规定高度的时间；t2----焊接所需的吸热时间，t2=管材壁厚×10；t3-----切换所规定的时间；t4-----调整到压力P1所规定的时间；t5-----冷却时间。

注意事项：1、切削平均厚度不宜大于,一般切削总厚度。

2、错变量不应大于壁厚的10%。

3、翻边最低处不应低于管材表面。

4、翻边每隔50mm进行180度背弯试验，不应有开裂、裂缝、接缝处不得露出熔合线。

5、设备应定期校准和检定，周期不宜超过一年。

电熔焊接1、电熔连接设备应定期进行校准和检定，周期不宜超过一年。

2、电熔连接冷却期间，不得移动连接件或在连接件上施加任何外力。

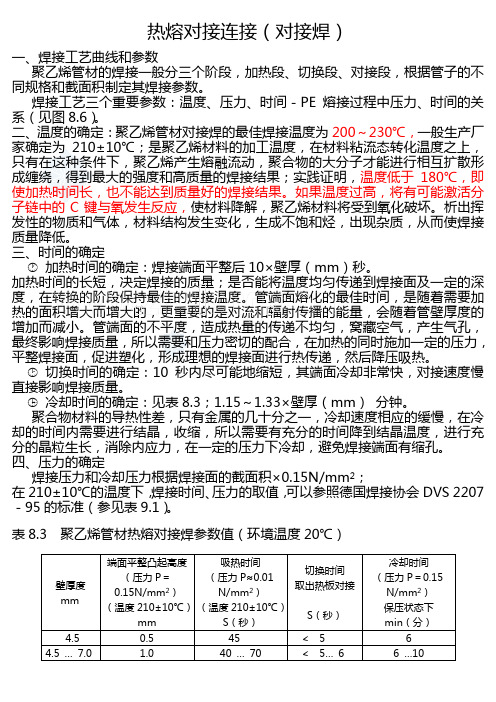

热熔对接连接（对接焊）一、焊接工艺曲线和参数聚乙烯管材的焊接一般分三个阶段，加热段、切换段、对接段，根据管子的不同规格和截面积制定其焊接参数。

焊接工艺三个重要参数：温度、压力、时间－PE 熔接过程中压力、时间的关系（见图8.6）。

二、温度的确定：聚乙烯管材对接焊的最佳焊接温度为200～230℃，一般生产厂家确定为210±10℃；是聚乙烯材料的加工温度，在材料粘流态转化温度之上，只有在这种条件下，聚乙烯产生熔融流动，聚合物的大分子才能进行相互扩散形成缠绕，得到最大的强度和高质量的焊接结果；实践证明，温度低于180℃，即使加热时间长，也不能达到质量好的焊接结果。

如果温度过高，将有可能激活分子链中的C键与氧发生反应，使材料降解，聚乙烯材料将受到氧化破坏。

析出挥发性的物质和气体，材料结构发生变化，生成不饱和烃，出现杂质，从而使焊接质量降低。

三、时间的确定加热时间的确定：焊接端面平整后10×壁厚（mm）秒。

加热时间的长短，决定焊接的质量；是否能将温度均匀传递到焊接面及一定的深度，在转换的阶段保持最佳的焊接温度。

管端面熔化的最佳时间，是随着需要加热的面积增大而增大的，更重要的是对流和辐射传播的能量，会随着管壁厚度的增加而减小。

管端面的不平度，造成热量的传递不均匀，窝藏空气，产生气孔，最终影响焊接质量，所以需要和压力密切的配合，在加热的同时施加一定的压力，平整焊接面，促进塑化，形成理想的焊接面进行热传递，然后降压吸热。

切换时间的确定：10 秒内尽可能地缩短，其端面冷却非常快，对接速度慢直接影响焊接质量。

冷却时间的确定：见表8.3；1.15～1.33×壁厚（mm）分钟。

聚合物材料的导热性差，只有金属的几十分之一，冷却速度相应的缓慢，在冷却的时间内需要进行结晶，收缩，所以需要有充分的时间降到结晶温度，进行充分的晶粒生长，消除内应力，在一定的压力下冷却，避免焊接端面有缩孔。

四、压力的确定焊接压力和冷却压力根据焊接面的截面积×0.15N/mm2；在210±10℃的温度下，焊接时间、压力的取值，可以参照德国焊接协会DVS 2207－95的标准（参见表9.1）。

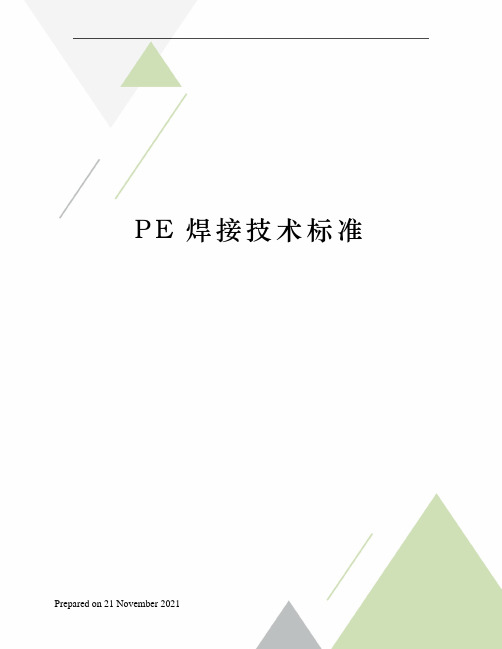

P E焊接技术标准Prepared on 21 November 2021热熔对接连接（对接焊）一、焊接工艺曲线和参数聚乙烯管材的焊接一般分三个阶段，加热段、切换段、对接段，根据管子的不同规格和截面积制定其焊接参数。

焊接工艺三个重要参数：温度、压力、时间－PE熔接过程中压力、时间的关系（见图8.6）。

二、温度的确定：聚乙烯管材对接焊的最佳焊接温度为200～230℃，一般生产厂家确定为210±10℃；是聚乙烯材料的加工温度，在材料粘流态转化温度之上，只有在这种条件下，聚乙烯产生熔融流动，聚合物的大分子才能进行相互扩散形成缠绕，得到最大的强度和高质量的焊接结果；实践证明，温度低于180℃，即使加热时间长，也不能达到质量好的焊接结果。

如果温度过高，将有可能激活分子链中的C键与氧发生反应，使材料降解，聚乙烯材料将受到氧化破坏。

析出挥发性的物质和气体，材料结构发生变化，生成不饱和烃，出现杂质，从而使焊接质量降低。

三、时间的确定加热时间的确定：焊接端面平整后10×壁厚（mm）秒。

加热时间的长短，决定焊接的质量；是否能将温度均匀传递到焊接面及一定的深度，在转换的阶段保持最佳的焊接温度。

管端面熔化的最佳时间，是随着需要加热的面积增大而增大的，更重要的是对流和辐射传播的能量，会随着管壁厚度的增加而减小。

管端面的不平度，造成热量的传递不均匀，窝藏空气，产生气孔，最终影响焊接质量，所以需要和压力密切的配合，在加热的同时施加一定的压力，平整焊接面，促进塑化，形成理想的焊接面进行热传递，然后降压吸热。

切换时间的确定：10秒内尽可能地缩短，其端面冷却非常快，对接速度慢直接影响焊接质量。

冷却时间的确定：见表8.3；1.15～1.33×壁厚（mm）分钟。

聚合物材料的导热性差，只有金属的几十分之一，冷却速度相应的缓慢，在冷却的时间内需要进行结晶，收缩，所以需要有充分的时间降到结晶温度，进行充分的晶粒生长，消除内应力，在一定的压力下冷却，避免焊接端面有缩孔。

常用PE管焊接过程中的数据及注意事项一、常用PE管焊接过程中的数据：1.焊接温度：根据PE管的类型和直径，选择适当的焊接温度。

一般情况下，焊接温度为210℃-230℃。

2.焊接时间：焊接时间取决于管道的直径和焊接机的设定。

一般而言，大口径管道的焊接时间相对较长，小口径管道的焊接时间相对较短。

3.焊接压力：焊接压力应根据管道的直径和壁厚来确定。

过高的焊接压力会导致焊接过热，影响焊接质量；过低的焊接压力则会导致焊接接头的强度不足。

4.预热时间：在焊接之前需要对管道和焊接机进行预热。

预热时间一般为5-10分钟，以保证焊接过程中的稳定性和一致性。

5.冷却时间：焊接完成后，需要进行一定的冷却时间。

冷却时间一般为30分钟左右，以确保焊接接头的完全冷却，避免因过早操作而导致的变形或损坏。

二、常用PE管焊接过程中的注意事项：1.管道选择：选择符合标准和要求的PE管道，确保其质量和性能符合要求。

2.管道准备：在焊接之前，需要对管道进行准备工作。

首先，清洁管道表面，将杂质、灰尘等清除干净；其次，修剪管道两端，使其平整、垂直，确保焊接接头的质量。

3.焊接机设置：根据焊接管道的直径和壁厚，调整焊接机的参数，确保焊接温度、时间和压力等参数的准确性和一致性。

4.焊接操作：焊接操作时，需要将PE管道两端插入焊接机的夹具中，确保其稳定性和垂直度；然后，将合适的焊接头直接与管道接触，施加相应的压力，进行焊接。

5.焊接质量检验：焊接完成后，需要对焊接接头进行质量检验。

通过目视检查焊接接头的外观，检查是否存在缺陷，如气孔、裂纹等；同时，还可以进行拉伸试验和压力试验，检验焊接接头的强度和密封性。

6.焊接记录：在焊接过程中，应及时记录焊接的参数和质量检验结果，以便于日后的追溯和质量管理。

通过以上的数据和注意事项，可以有效地控制PE管焊接过程中的质量和一致性，保证焊接接头的可靠性和耐久性，从而提高整个管道系统的安全性和可靠性。

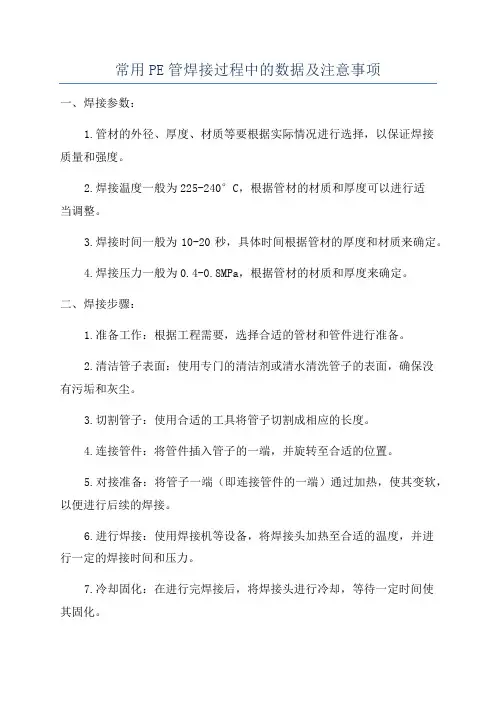

常用PE管焊接过程中的数据及注意事项一、焊接参数：1.管材的外径、厚度、材质等要根据实际情况进行选择，以保证焊接质量和强度。

2.焊接温度一般为225-240°C，根据管材的材质和厚度可以进行适当调整。

3.焊接时间一般为10-20秒，具体时间根据管材的厚度和材质来确定。

4.焊接压力一般为0.4-0.8MPa，根据管材的材质和厚度来确定。

二、焊接步骤：1.准备工作：根据工程需要，选择合适的管材和管件进行准备。

2.清洁管子表面：使用专门的清洁剂或清水清洗管子的表面，确保没有污垢和灰尘。

3.切割管子：使用合适的工具将管子切割成相应的长度。

4.连接管件：将管件插入管子的一端，并旋转至合适的位置。

5.对接准备：将管子一端（即连接管件的一端）通过加热，使其变软，以便进行后续的焊接。

6.进行焊接：使用焊接机等设备，将焊接头加热至合适的温度，并进行一定的焊接时间和压力。

7.冷却固化：在进行完焊接后，将焊接头进行冷却，等待一定时间使其固化。

8.检查质量：对焊接处进行质量检查，确保焊接质量良好。

三、注意事项：1.尽量选择合适规格的管材和管件，以保证焊接的质量。

2.管子表面应保持清洁，以避免影响焊接质量。

3.在焊接过程中，要注意控制焊接温度、时间和压力，避免过高或过低造成焊接质量的不良。

4.焊接头的加热时间和温度要根据管子的厚度和材质进行合理调整，以保证焊接的效果。

5.焊接头冷却固化的时间也要根据管子的材质和厚度来确定，以确保焊接的质量和牢固度。

6.在进行焊接前，要对焊接设备进行检查和维护，确保其正常工作和安全使用。

7.焊接过程中要注意自身的安全，穿戴好防护用品，避免发生安全事故。

8.焊接后要进行焊口的检查和质量评估，以确保焊接结果的合格性。

9.在进行焊接过程中，要遵循相应的操作规程和标准，确保焊接的质量符合要求。

以上是常用PE管焊接过程中的数据及注意事项，通过合理控制焊接参数和注意事项的遵循，可以确保焊接质量和安全性，保证管道工程的顺利进行。

《PE管焊接操作方法》PE管焊接是一种常见的管道连接方式，广泛应用于建筑、石油化工、城市供水及排水等领域。

本文将介绍PE管焊接的操作方法，以帮助读者更好地掌握这一技术。

PE管焊接操作方法一般包括以下步骤：第一步：准备工作1.确定焊接区域，清除管道表面的污物和杂质；2.准备所需的施焊工具和材料，包括PE管、焊接机、刮刀、清洁布、焊接材料等；3.做好个人防护措施，佩戴防护眼镜、手套、工作服等。

第二步：管道连接1.切割PE管：根据实际需要，用管切割工具将PE管切割成所需的长度；2.刮除氧化层：使用刮刀将管道两端的氧化层刮除，确保焊接面干净无杂质；3.清洁焊接面：用清洁布蘸取适量清洁剂或清水，擦拭管道两端的焊接面，以去除残留的杂质和污垢。

第三步：施焊操作1.调试焊接机：按照焊接机操作手册的要求，将焊接机设置到适当的温度和电流；2.安装夹具：将PE管夹具安装到焊接机上，确保管道在焊接过程中保持稳定；3.加热管道：将两端的PE管对准夹具，利用焊接机加热管道两端的焊接面，使其达到熔融状态；4.接触管道：当管道两端的焊接面达到熔融状态时，将两端快速并行地接触在一起，使其充分融合；5.确定焊缝：确认焊接缝是否均匀，没有漏焊和气泡；6.换向焊接：在首次焊接完毕后，将管道转过一个固定角度进行第二次焊接，以保证焊接缝的可靠性。

第四步：焊接完毕1.检查焊接质量：用漫射试验仪或其他测量工具，检查焊接缝的力学性能和密封性能；2.清理管道表面：用清洁布擦拭焊接缝及周围区域，确保焊接面光洁无污垢；3.检查工作面积：检查焊接缝处的工作面积是否符合设计要求；4.记录操作数据：将焊接操作数据进行记录，以备后续参考；5.整理工作现场：收拾好焊接机和工具，将废弃材料进行分类和处理。

PE管焊接操作中需要注意以下几个问题：1.操作环境应干燥、通风良好，避免有害气体的浓度超标；2.操作人员要熟悉焊接机的操作原理和使用方法，确保安全；3.在焊接过程中，要保持焊接机、管道和夹具的清洁，以避免污染焊缝；4.焊接完毕后，要对焊接缝进行充分检查，以确保质量。

一、PE管道热熔焊结1.1适用范围目前，大多燃气公司采用PE80的HDPE管道，分SDR11和SDR17.6不同型号。

一般热熔焊接适用于DE63以上口径管材件或壁厚6mm以上管材件的连接。

1.2管道热熔焊接原理当温度低于玻璃化温度时，高聚物的大分子和链段都不能运动，高聚物处于脆性玻璃态，为坚硬的固体，受外力作用时，发生的形变很小。

当温度高于玻璃化温度时，高聚物大分子的链段开始运动，呈现出柔软而富有弹性的高弹态，产生高弹形变，弹性模量降低，形变能力增加，但为可逆形变；当温度高于粘流温度时，高聚物的大分子发生相对运动而具有流动性。

此时，若对高聚物施加一定作用力，高聚物粘性流动的形变随时间的增加而增加。

当外力解除后其形变不能恢复到原来的形状，高聚物的这种不可逆形变称为塑性形变。

1.3焊接必备条件1、熔接界面必须是干净、干燥的，不干净的界面会影响分子间的相互滑移和缠绕。

2、合理的加热温度和加热时间，以保证获得足够的粘流态的熔体。

3、合适的外力，可以加剧分子变形，使两界面的分子充分的缠结。

4、足够的冷却时间。

二、热熔焊接分类及步骤热熔对接连接：热熔连接是将热塑性管材件的末端，利用加热板加热熔融后相互对接融合，经冷却固定而连接在一起的方法。

这种连接方式在管材之间连接不需要管件。

接口成本较低。

热熔对接通常分为三个阶段：加热阶段、切换阶段、对接阶段。

热熔承插连接：热熔承插连接是用一对凹凸加热芯棒，同时加热承插管件的内壁和管材的外壁，移去加热工具后，将管材插入管件。

这种接口方式一般用于小管径管材的连接，多采用手工插入，其准确性难于保证。

凹模加热管材时会使管端软化变形影响管道的实际流量。

鞍型热熔连接：鞍型热熔连接是在干管上进行分支管路的施工。

采用凹凸的鞍型加热芯模将鞍型管件的鞍型界面与干管的连接界面同时加热，移去加热芯模后，对接两个界面。

2.1焊接工艺在实际施工中注意事项1、焊接时气温的变化，当气温低时，可适当的延长吸热时间2、压力换算：在焊接中实际操作的使用压力与工艺参数数值是不同的：首先，应将工艺压力（加热压力、吸热压力、焊接压力）换算成液压系统压力；其次，应将拖动压力（移动夹具的摩擦阻力）加到P1上，得到使用压力3、焊制压力的计算公式：S1—管材截面积S2—液压缸截面积，一般焊机厂家提供P0—界面压力（工艺压力）P拖—拖动阻力2.2焊接工艺参数1、加热工具温度应在材料的熔融温度（部分结晶性塑料）或材料粘流态转换温度之上。
