新型电机控制系统的设计与实现

近年来，随着科技的不断进步和人工智能技术的广泛应用，电机控制系统也得到了极大的发展和改善。新型电机控制系统的设计与实现成为了一个重要的研究课题，以提高电机的效率和可靠性。

一、电机控制系统的设计原则

1. 效率提升：新型电机控制系统的设计应该注重提高电机的效率。通过减少能量的损失和优化电机的运行模式，可以使电机在工作过程中更加高效、稳定、节能。

2. 安全保障：新型电机控制系统应该具备良好的安全保障措施，防止电机在工作中出现故障或者意外情况。通过采用合适的保护装置和安全措施，可以有效保护电机和操作人员的安全。

3. 可靠性：新型电机控制系统应该具备高度的可靠性，能够在各种条件下稳定工作。通过采用先进的控制算法和实时监测，可以实现对电机的精确控制和智能化管理。

二、新型电机控制系统的设计与实现

1. 传感器技术的应用：传感器技术可以实时监测电机的运行状态和环境参数，为电机控制提供实时数据和反馈。通过采集和分析这些数据，可以优化电机的运行模式和算法，使电机在工作中更加高效稳定。

2. 算法优化：通过优化电机控制算法，可以提高电机的控制精度和响应速度。例如，基于模型预测控制算法可以根据电机的动态模型进行预测和优化控制，从而提高电机的响应性和效率。 3. 智能化管理：新型电机控制系统可以实现电机的智能化管理，通过与物联网和云计算技术结合，实现对电机的远程监控和故障预警。通过对电机进行智能化管理，可以提前发现和解决潜在问题，降低故障率和维护成本。

4. 控制策略的改进：目前，电机控制系统普遍采用的是PID控制策略。新型电机控制系统可以通过改进控制策略，如模糊控制、神经网络控制等，来提高电机的控制精度和稳定性。

5. 节能技术的应用：新型电机控制系统的设计也应该注重节能。通过采用节能措施，如变频器、能量回收装置等，可以有效降低电机的能耗和损耗。

三、新型电机控制系统的应用领域

1. 工业自动化：新型电机控制系统可以应用于各种工业自动化领域，如机械制造、电子制造、汽车制造等。通过实现对电机的精确控制和智能化管理，可以提高生产效率和产品质量。

2. 新能源领域：新型电机控制系统可以应用于新能源领域，如风力发电、太阳能发电等。通过提高电机的效率和稳定性，可以提高新能源装置的能量转换效率和可靠性。

3. 交通运输：新型电机控制系统可以应用于交通运输领域，如电动汽车、高速列车等。通过提高电机的效率和响应速度，可以提高交通工具的性能和安全性。

4. 家电电器：新型电机控制系统可以应用于各种家电电器，如洗衣机、空调等。通过优化电机的运行模式和节能措施，可以降低家电电器的能耗和使用成本。 综上所述，新型电机控制系统的设计与实现是一个复杂而具有挑战性的任务。通过应用传感器技术、优化算法、智能化管理和节能技术，可以提高电机的效率、稳定性和可靠性，从而推动电机控制技术的进步和发展。新型电机控制系统的应用领域广泛，将为各个行业带来更高的生产效率和产品质量，促进社会经济的可持续发展。

合集下载

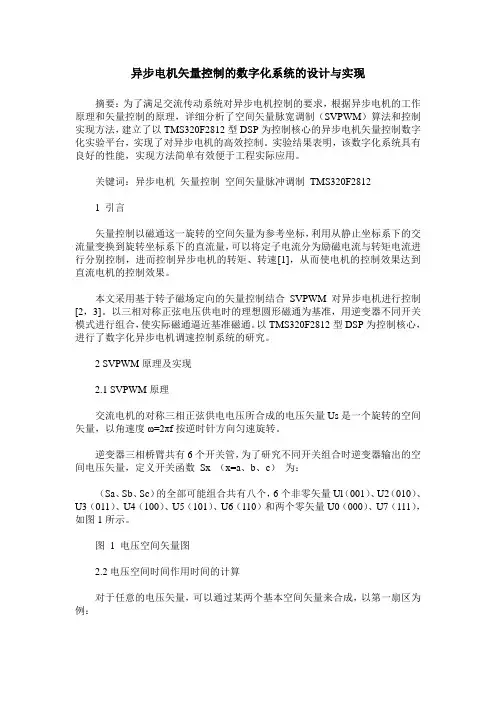

异步电机矢量控制的数字化系统的设计与实现

异步电机矢量控制的数字化系统的设计与实现

异步电机矢量控制的数字化系统的设计与实现

摘要：为了满足交流传动系统对异步电机控制的要求，根据异步电机的工作原理和矢量控制的原理，详细分析了空间矢量脉宽调制（SVPWM）算法和控制实现方法，建立了以TMS320F2812型DSP为控制核心的异步电机矢量控制数字化实验平台，实现了对异步电机的高效控制。实验结果表明，该数字化系统具有良好的性能，实现方法简单有效便于工程实际应用。

关键词：异步电机 矢量控制 空间矢量脉冲调制 TMS320F2812

1 引言

矢量控制以磁通这一旋转的空间矢量为参考坐标，利用从静止坐标系下的交流量变换到旋转坐标系下的直流量，可以将定子电流分为励磁电流与转矩电流进行分别控制，进而控制异步电机的转矩、转速[1]，从而使电机的控制效果达到直流电机的控制效果。

本文采用基于转子磁场定向的矢量控制结合SVPWM对异步电机进行控制[2，3]。以三相对称正弦电压供电时的理想圆形磁通为基准，用逆变器不同开关模式进行组合，使实际磁通逼近基准磁通。以TMS320F2812型DSP为控制核心，进行了数字化异步电机调速控制系统的研究。

2 SVPWM原理及实现

2.1 SVPWM原理

交流电机的对称三相正弦供电电压所合成的电压矢量Us是一个旋转的空间矢量，以角速度ω=2πf按逆时针方向匀速旋转。

逆变器三相桥臂共有6个开关管，为了研究不同开关组合时逆变器输出的空间电压矢量，定义开关函数 Sx （x=a、b、c） 为：

（Sa、Sb、Sc）的全部可能组合共有八个，6个非零矢量Ul（001）、U2（010）、U3（011）、U4（100）、U5（101）、U6（110）和两个零矢量U0（000）、U7（111），如图1所示。

图 1 电压空间矢量图

2.2电压空间时间作用时间的计算

对于任意的电压矢量，可以通过某两个基本空间矢量来合成，以第一扇区为例：

（2）

其中Ts为参考旋转电压矢量Uref的作用时间，T1和T2分别为电压矢量U4和U6的作用时间，在αβ坐标系下有：

PLC驱动控制步进电机的设计与实现

PLC驱动控制步进电机的设计与实现

龙源期刊网

ＰＬＣ驱动控制步进电机的设计与实现

作者：石 洋

来源：《中国新技术新产品》2009年第05期

摘要：在PLC步进电机控制中，输入到其线圈组中的脉冲数或脉冲频率可控制步进电机的角位移和速度。以三菱的FX2系列为例，讨论了步进电机的PLC控制系统设计与实现。

关键词：PLC；驱动控制；步进电机

步进电机是将脉冲信号转换成直线位移或角位移的执行元件。步进电机的输出位移量与输入脉冲个数成正比，其速度与单位时间内输入的脉冲数(即脉冲频率)成正比，其转向与脉冲分配到步进电机的各相绕组的相序有关。所以只要控制指令脉冲的数量、频率及电机绕组通电的相序，便可控制步进电机的输出位移量、速度和方向。步进电机具有较好的控制性能，其启动、停车、反转及其它任何运行方式的改变都可在少数脉冲内完成，且可获得较高的控制精度，因而得到了广泛的应用。

可编程序控制器(Programmable Logic Controller,通常简称作PC或PLC，以下简称为PLC)是适应工业环境、简单易懂、操作方便、可靠性高的新一代通用工业控制装置。它以微处理器为基础，综合了计算机技术、自动控制技术和通信技术，使用面向过程、面向用户的简单编程语言。

1 步进电机的工作原理

步进电机位移控制系统以三菱FX2n为主控单元，以步进电机驱动器为驱动单元，以三相步进电机为执行单元。通过PLC控制脉冲的发生个数，从而控制步进电机的运转角度，实现对位移的精确控制，如图1所示。

图1是三相反应式步进电动机的结构简图，当定子上绕组通电时，可产生激励磁场，并与转子形成回路。如果转子和定子之间的齿没有对齐，则由于磁力线力图走磁阻最小的线路，从而带动转子旋转。 龙源期刊网

当A-A′通电时，转子在磁力线作用下迅速与A-A′重合而停止。当A相断电，B相通电时，则迅速与B-B′重合，转子顺时针转动一个30°角，B相断电，C相通电，则转子又将转过一个30°角，以此类推，转子不断地转动。如果通電顺序改变，转子转向则改变。

基于DSP的电机数字化软启动控制系统的设计与实现

基于DSP的电机数字化软启动控制系统的设计与实现

龙源期刊网

基于DSP的电机数字化软启动控制系统的设计与实现

作者：盛洪

来源：《科学家》2017年第12期 龙源期刊网

摘 要 随着科技的发展，我国对矿产资源的需求量越来越大，特别是石油能源越来越受到重视，在技术方面也提出了更高的要求。电机在矿产资源开采与炼化中都能够起到重要作用，质量与技术也在不断完善，电机软启动控制系统对于电机的启动与运行都能够起到良好的调节龙源期刊网

作用。本文主要阐述了基于DSP的电机数字化软启动控制系统的工作原理、软启动器的硬件结构以及软件设计，供相关工作者参考与借鉴。

关键词 DSP；电机；数字化软启动

中图分类号 TP2 文献标识码 A 文章编号 2095-6363（2017）12-0118-02

电机软启动控制器的发展已经经历了一个相当长的历史时期，从原来的机电型、晶体管型、集成电路型一代代更新与发展，到20世纪末逐步推出一种新型的计算机型电机软启动控制器。计算机型软启动控制器结合了单机片技术、控制理论以及通信技术等多种现代高新技术，这种软启动控制器具有较高的智能性，它在目前的电力系统中应用非常普遍。但是，由于技术问题存在缺陷，单片机在实际应用中对数据的处理能力较差、对字长和浮点的运算能力也不是很强，这些因素共同导致单片机在数据处理以及护干扰方面具有很大的局限性。基于DSP的数字化软启动控制系统具有很强的技术优势，它最基本的功能就是让电机进行软启动，能够在电机的正常工作状态下对电机形成一种保护作用，它本身具有的测量、控制和良好的在线检测能力，处理数据以及可靠性方面都要比单机片控制系统高出好几个

档次。

1 电机数字化软启动

电机数字化软启动可以分为两种，一种是有级、分档进行调节；另一种是无级、连续进行调节。软启动的具体方式是在电动机的定子回路中，放入对电动机起到限流作用的电力器来实现，这种情况我们也可以称之为降压启动或者限流软启动。根据不同的限流器件情况，又可以将软启动分为液阻软启动、磁控软启动和晶闸管软启动。其中，性能最好的要数晶闸管软启动，它的优点是体积小、功能齐全、运动性好以及维护量小等，这是其他两种软启动方式都不具备的。

直流电机调速控制系统设计

直流电机调速控制系统设计

成绩

电气控制与PLC

课程设计说明书

直流电机调速控制系统设计

.

Translate DC motor speed Control system design

学生姓名 王杰

学

号 20130503213

学院班级 信电工程学院

13自动化

专业名称

电气工程及其自动化

指导教师 肖理庆

2016年 6月 14日 徐州工程学院课程设计说明书

I 目 录

1 ×× ............................................................................................................................................. 1

1.1 ×××××× ...................................................................................................................... 1

1.1.1 ×××× ....................................................................................... 错误!未定义书签。

1.1.2 ×××× ....................................................................................................................... 1

……

1.2 ×××××× ...................................................................................................................... 1
