摩擦搅拌焊

引言

摩擦搅拌焊（Friction Stir Welding，简称FSW）是一种固相焊接技术，通过在接头处产生高速旋转的焊接工具，使材料发生塑性变形并产生摩擦热，从而实现焊接的目的。与传统的熔化焊接方法相比，摩擦搅拌焊具有低热输入、无焊缝几乎无缺陷、焊接速度快等优点，因此在航空航天、汽车制造、船舶制造等领域得到了广泛应用。

工艺过程

焊接设备

摩擦搅拌焊主要由以下几个部分组成：

• 焊接工具：通常由一根柱状工具组成，末端具有圆形或锥形焊接头，用于在接头处进行摩擦搅拌。

• 驱动系统：通过电机或液压系统提供驱动力，并控制焊接工具的转速和移动速度。 未知驱动探索，专注成就专业

2

• 夹持装置：用于夹持和固定被焊接材料的接头，以保证接头在焊接过程中的稳定性。

• 控制系统：用于控制焊接过程中的各项参数，如转速、移动速度、温度等。

焊接过程

摩擦搅拌焊的焊接过程主要包括以下几个步骤：

1. 夹持工件：将待焊接的工件装入夹持装置，并夹紧以确保工件的稳定性。

2. 焊接工具接触：将焊接工具与工件表面接触，并施加一定的压力以保证接触面的贴紧。

3. 开始旋转：启动驱动系统，使焊接工具开始高速旋转。

4. 插入工件：焊接工具同时开始向工件内部插入，形成摩擦搅拌区域。

5. 搅拌焊接：焊接工具的转动带动工件材料在摩擦热的作用下发生塑性变形，形成焊接接头。 未知驱动探索，专注成就专业

3

6. 完成焊接：当焊接工具插入到设定深度后，停止旋转，并将焊接工具从工件中拔出。

焊接参数

在摩擦搅拌焊的过程中，一些关键的焊接参数需要被控制和调节，以确保焊接接头的质量和性能。

• 转速：焊接工具的旋转速度是控制摩擦搅拌区域温度的主要参数。一般来说，较高的旋转速度可以提高焊接质量，但过高的转速可能会导致材料熔化。

• 移动速度：焊接工具在插入工件的过程中的移动速度也会影响焊接质量。较低的移动速度可以提高焊接密度，但过低的速度可能导致焊接接头的不均匀和疏松。

搅拌摩擦焊工艺参数

搅拌摩擦焊技术作为一种新兴的焊接方式，由于其低热输入、无污染、高强度等特点，受到越来越多的关注和应用。而搅拌摩擦焊工艺参数的选择，对焊接质量和效率至关重要。

一、工艺参数的种类

搅拌摩擦焊工艺参数主要包括预压力、搅拌头形状和转速、焊接速度、钨极压力、焊接时间等几个方面。

二、主要参数的选择

1、预压力：预压力的大小对焊接接头起到重要作用。过大的预压力会导致变形过大，而过小则会导致压接牢固不良。通常，预压力的大小应是焊接接头厚度的1.5~2倍。

2、搅拌头形状和转速：搅拌头形状和转速直接影响到焊接接头的细小高低起伏。一般搅拌头直径应该是焊接接头厚度的1/2~3/4，而转速则要根据不同的焊接材料来选择。

3、焊接速度：焊接速度的快慢会影响焊接区域的温度分布，从而影响到焊接接头质量。与传统气焊相比，搅拌摩擦焊接速度通常较快，从而大大提高了生产效率。

4、钨极压力：在搅拌摩擦焊过程中，钨极压力的大小直接影响到焊接质量。通常，钨极压力的大小应该是焊接接头的1.5~2倍。

5、焊接时间：焊接时间是影响焊接接头质量和工艺参数选择的一个重要参数。一般来说，焊接时间过长不仅会导致焊接接头表面温度过高，而且会影响焊接材料的PH值。

三、总结

综上所述，搅拌摩擦焊工艺参数的选择对焊接质量和效率有着至关重要的作用，因此在实际应用中必须根据不同的焊接要求，综合考虑各项参数，确定合适的工艺参数，以确保焊接接头的合格率和工艺效率。

- 1 - 搅拌摩擦焊

搅拌摩擦焊，是一种新型的焊接技术，也被称为搅拌摩擦联接。它是通过在焊接区域旋转和挤压两个金属工件来产生热量和塑性变形，从而使两个工件达到联接的目的。与传统的焊接技术相比，搅拌摩擦焊具有许多优点，如焊接速度快、焊缝质量高、金属变形小等。本文将详细介绍搅拌摩擦焊的原理、应用和发展趋势。

一、搅拌摩擦焊的原理

搅拌摩擦焊的原理是在两个金属工件之间施加旋转和挤压力，产生热量和塑性变形，从而使两个工件达到联接的目的。搅拌摩擦焊的焊接区域主要由以下几个部分组成：

1. 摩擦区：是指两个金属工件之间产生的热量和塑性变形的区域，也是焊接区域的主要部分。在摩擦区，由于热量和挤压力的作用，金属工件的表面会产生摩擦热，从而使金属表面熔化和塑性变形。在摩擦区，金属工件的晶粒也会受到影响，产生细化和变形，从而提高焊缝的质量。

2. 搅拌区：是指焊接区域中金属工件被挤压和旋转产生的区域。在搅拌区，金属工件的晶粒也会受到影响，产生细化和变形，从而提高焊缝的质量。

3. 热影响区：是指焊接区域中受到热影响但未受到塑性变形的金属区域。在热影响区，金属工件的晶粒也会受到影响，但不会产生细化和变形。

二、搅拌摩擦焊的应用 - 2 - 搅拌摩擦焊的应用非常广泛，可以用于焊接各种金属材料，如铝合金、镁合金、钛合金、铜、钢等。它在航空、汽车、船舶、铁路、电子、建筑等领域都有着广泛的应用。

1. 航空领域：搅拌摩擦焊可以用于制造航空器的结构件，如机翼、尾翼、机身等。它可以提高焊缝质量，减少金属变形，从而提高航空器的性能和安全性。

2. 汽车领域：搅拌摩擦焊可以用于制造汽车的车身、底盘、发动机等部件。它可以提高焊缝质量，减少金属变形，从而提高汽车的性能和安全性。

3. 船舶领域：搅拌摩擦焊可以用于制造船舶的船体、船舶设备等部件。它可以提高焊缝质量，减少金属变形，从而提高船舶的性能和安全性。

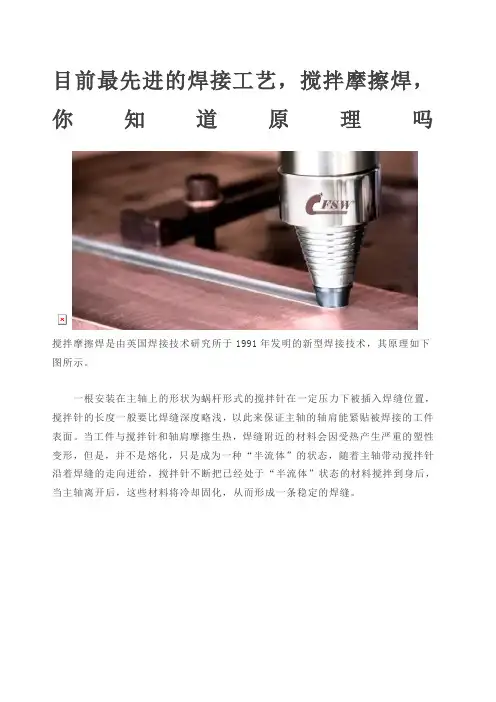

目前最先进的焊接工艺，搅拌摩擦焊，你知道原理吗

搅拌摩擦焊是由英国焊接技术研究所于1991年发明的新型焊接技术，其原理如下图所示。

一根安装在主轴上的形状为蜗杆形式的搅拌针在一定压力下被插入焊缝位置，搅拌针的长度一般要比焊缝深度略浅，以此来保证主轴的轴肩能紧贴被焊接的工件表面。当工件与搅拌针和轴肩摩擦生热，焊缝附近的材料会因受热产生严重的塑性变形，但是，并不是熔化，只是成为一种“半流体”的状态，随着主轴带动搅拌针沿着焊缝的走向进给，搅拌针不断把已经处于“半流体”状态的材料搅拌到身后，当主轴离开后，这些材料将冷却固化，从而形成一条稳定的焊缝。

大家都知道，以铝合金和镁合金为代表的轻质合金是航空航天器的主要结构材料之一。然而这些轻质合金的可焊性都非常差，传统的各种熔焊工艺都无法从根本上杜绝热裂纹、气孔和夹渣等这些焊接缺陷的产生，需要靠操作者具有非常高超的技术和工艺才能保证焊接质量。并且，熔焊的高温会产生大量热量和有毒的烟气，这对操作者的身体健康也造成了很大的威胁。而搅拌摩擦焊的出现从根本上解决了这一系列问题。

其次，相较于传统熔焊工艺在焊缝附近形成重新铸造形态，搅拌摩擦焊由于主轴会给被焊接的工件部位施加一个很大的压力，所以在焊缝附近得到的是锻造形态，这种锻造形态组织比铸造形态组织致密得多，因而焊接后零件的机械性能也比传统熔焊工艺做出来的好得多。

而搅拌摩擦焊最大的优势体现在其本质是把机械能转化成焊接所需要的热能，所以可以用特定的公式相当准确的计算出焊接热及其引发的工件热变形的量，从而为事前的补偿和事后的纠正提供了几乎不依赖操作者经验的定量的依据，这是任何一种传统焊接工艺都望尘莫及的。

此外，搅拌摩擦焊不需要焊料，这节约了不少成本，因为高端焊料往往都是非常昂贵的。

当然，搅拌摩擦焊也有自身不少的局限性，比如，只适合焊接熔点相对较低的材料(如铝合金、镁合金或者铜合金);工件需要承受很大的紧固力固定在工作台上，并以很大的压紧力压紧，这可能造成额外的变形;对于不规则的异形焊缝的焊接速度较慢，搅拌针和轴肩材料损耗速度较快等。
