河道智能监测系统

河道智慧水务系统设计方案智慧水务系统是指利用物联网、云计算、大数据等先进技术，对河道水务进行智能化管理和监控的系统。

该系统可以实现对河道的水质、水位、流速等参数进行实时监测，准确掌握河道水情，提前预警灾害风险，为河道管理提供科学依据。

以下是河道智慧水务系统的设计方案。

一、系统架构智慧水务系统的架构包括传感器网络、数据传输网络、数据存储与处理平台以及终端展示平台。

（1）传感器网络：在河道中布设一系列传感器，包括水质传感器、水位传感器、流速传感器等，用于实时监测河道水情。

这些传感器通过无线通信方式将采集的数据传输给数据传输网络。

（2）数据传输网络：采用无线传输技术，将传感器获取的数据传输到数据存储与处理平台。

可以采用无线传感网络技术，如LoRaWAN、NB-IoT等。

（3）数据存储与处理平台：将传感器采集到的数据进行存储和处理，可以采用云计算的方式进行。

将数据存储到云服务器中，进行大数据分析和处理，提取有用的信息，并进行预警分析。

（4）终端展示平台：为了方便河道管理人员和公众进行观测和管理，设计一个终端展示平台，通过Web页面或移动端APP展示河道水情的监测结果，提供实时数据和历史数据的查询和分析功能。

二、功能设计智慧水务系统的主要功能包括实时监测、数据管理与分析、预警与管理。

（1）实时监测功能：通过传感器网络实时监测河道的水质、水位、流速等参数，并将数据实时传输到数据存储与处理平台。

可以设置采样频率和采样范围，确保数据的准确性。

（2）数据管理与分析功能：将传感器采集到的数据存储到云服务器中，进行大数据分析和处理。

可以采用数据挖掘和机器学习技术，提取数据中的特征和规律，为河道管理提供科学依据。

（3）预警与管理功能：通过对实时数据和历史数据的分析，发现异常情况和潜在灾害风险，并及时做出预警。

可以设置阈值，当水质超出标准或水位超过安全范围时，系统会自动发出预警信息。

同时，系统还提供管理功能，如河道巡检记录、维护计划等。

严禁复制禁复制严禁复制严禁复制严禁复目录水质监测系统01应用场景及案例03取用水（流量）计量产品02严禁复制禁复制严禁复制严禁复制严禁复1、水质监测技术特点0102030401p 数据上传，异常报警 p 综合分析，自动报警p 全方位预测、分级预警、p 分析溯源，污染源管控实时快速监测点位定位，精准管控 布点联网，责任到人属地管理，分级负责全、快、准监测网络定制化监测系统成本低廉化监测模式多样化020304监测技术绿色化、响应快速化严禁复制禁复制严禁复制严禁复制严禁复严水质产品 ——传感器/分析仪水质五参数传感器（水温、pH、溶解氧、电导率、浊度）……理化感器（ORP、SAL 、TDS、 SS、MLSS等）UV COD-200 COD分析仪双波长紫外吸收法氨氮/硝氮/ 氯离子/氟离子分析仪离子选择电极法生物感器（叶绿素a、蓝绿藻等）……水文感器（流速计、流量计 、水位……等）严禁复制禁复制严禁复制严禁复制严禁复严产品特点•一体化微型壁挂式，自清洁，节水设计•光、电检测技术，无废液，运营成本低•自带无线传输，支持多种传输协议•可搭配光伏太阳能供电，解决无市电问题饮用水多参数分析仪检测、数据采集和传输于一体，光、电分析技术，一体式设计，节能/节水、自动清洗，免维护。

可监测水温、低浊度、pH、电导率/TDS、等指标，适用于农饮水、二次供水预警监测需求。

水质产品 —— 饮用水多参数分析仪余氯分析仪超低浊度分析仪PH分析仪严禁复制禁复制严禁复制严禁复制严禁复严产品特点•••水质小型站集采/配水、检测、数据采集和传输于一体，采用探头式分析仪搭配化学法分析仪，维护小，便于安装。

可监测COD、氨氮、硝氮、水温、浊度、pH、电导率、溶解氧、叶绿素a、蓝绿藻、ORP、总磷（化学法）等指标，适用于交接断水质集成产品 ——微型/小型站••••水质微型站集采/配水、检测、数据采集和传输于一体，采用全探头式分析仪，占地面积小，节能、免维护。

河道高清视频监控系统建议方案背景介绍：河道的高清视频监控系统能够有效地监测和管理河道的水情、环境等情况，保障河道的安全和河流生态环境的稳定性。

本文将针对河道高清视频监控系统进行方案建议。

一、系统需求分析：1.高清视频监控：系统应能提供高清视频监控功能，以便对河道进行实时监测和追踪。

2.远程监控：系统应具备远程监控功能，以便随时随地对河道进行监控和管理。

3.智能分析：系统应具备智能分析功能，对河道的水情、环境等进行分析和预警，提供及时的决策依据。

4.数据存储与管理：系统应能对监控数据进行有效的存储和管理，便于查询和回放。

二、系统方案建议：1.视频监控设备：选择高清、抗干扰性强的摄像头，保证监控图像质量和可靠性。

布设于关键位置和节点，如河道入口、出口、桥梁等。

2.远程监控平台：建立远程监控平台，配备专业人员对河道进行24小时监控和管理，同时实现手机端等远程访问，方便管理人员实时了解河道情况。

3.智能分析系统：引入智能化分析系统，对监控数据进行处理和分析，实现对河道水情、环境等的实时监测和预警，提供精准的决策依据。

4.数据存储与管理：建立稳定、可靠的数据存储和管理系统，对监控数据进行存储、查询和回放，提供数据支持和便捷的管理方式。

5.报警系统：建立报警系统，包括声音报警、短信报警、邮件报警等方式，对监控数据异常情况进行及时报警，便于管理人员迅速采取相应措施。

三、系统实施步骤：1.需求分析：与管理部门沟通河道监控需求，明确系统功能和性能要求。

2.方案设计：根据需求分析结果，设计系统硬件设备和软件平台，并结合现场情况进行方案优化。

3.设备配置和布设：按照方案设计要求，配置监控设备，并布设在预定位置和节点上，确保完整覆盖河道。

4.系统调试和优化：对系统进行调试和优化，确保系统的稳定运行和正常功能。

5.人员培训：对操作人员进行相关的培训，使其熟练掌握系统操作和日常维护。

6.系统上线：系统经过调试和培训后，正式投入使用，并进行后续的维护和升级。

水利工程中的智能监测技术水利工程作为关乎国计民生的重要基础设施，对于水资源的合理调配、防洪减灾以及能源供应等方面发挥着至关重要的作用。

随着科技的不断进步，智能监测技术在水利工程中的应用日益广泛，为保障水利工程的安全运行、提高工程效益提供了有力的支持。

一、水利工程智能监测技术的重要性水利工程通常规模庞大、结构复杂，且运行环境恶劣。

传统的监测手段往往存在监测点有限、数据采集不及时、准确性不高以及难以实现实时动态监测等问题。

而智能监测技术的出现，有效地弥补了这些不足。

通过智能监测技术，可以对水利工程的各项参数进行实时、连续、高精度的监测，及时发现潜在的安全隐患，为工程的维护和管理提供科学依据。

例如，在大坝安全监测中，智能监测系统能够实时监测大坝的变形、渗流、应力等关键参数，一旦发现异常情况，能够迅速发出预警，避免重大事故的发生。

此外，智能监测技术还能够提高水利工程的运行效率和管理水平。

通过对监测数据的分析和处理，可以优化工程的运行调度方案，降低能耗，提高水资源的利用效率。

二、常见的水利工程智能监测技术1、传感器技术传感器是智能监测系统的核心部件之一，它能够将物理量转化为电信号，实现对水利工程参数的感知。

常见的传感器包括位移传感器、应力传感器、渗压传感器、水位传感器等。

这些传感器具有精度高、响应快、稳定性好等优点，能够满足水利工程监测的需求。

2、数据采集与传输技术数据采集与传输是智能监测系统的重要环节。

目前，常用的数据采集设备包括数据采集仪、智能网关等，它们能够实现对传感器数据的自动采集和存储。

在数据传输方面，无线传输技术（如GPRS、LoRa、NBIoT 等）和有线传输技术（如光纤通信、以太网等）都得到了广泛的应用。

无线传输技术具有安装方便、灵活性高的特点，适用于监测点分散、布线困难的场景；有线传输技术则具有传输速度快、稳定性高的优势，适用于对数据传输要求较高的场合。

3、数据分析与处理技术采集到的监测数据需要进行分析和处理，才能提取出有价值的信息。

河道智慧监管系统设计方案一、设计背景和目标随着城市化进程的加快和工业化的推进，河道的智慧监管已成为保障城市环境安全、保护水资源、维护生态平衡的重要任务。

因此，设计一款河道智慧监管系统，能够实现对河道的实时监测、数据分析与处理、异常预警等功能，以提高河道管理的效率和水平，实现河道资源的可持续利用，保护生态环境。

二、系统架构和功能模块1. 传感器部分：通过安装水质、水位、水流和气象等传感器，实现对河道环境的实时监测和数据采集。

2. 数据传输部分：通过物联网、无线传感器网络等技术，将传感器采集到的数据传输至服务器端，保证数据的可靠性和实时性。

3. 数据处理和分析部分：在服务器端进行数据处理和分析，通过数据挖掘和机器学习方案，对河道环境数据进行分析和建模，寻找其中的规律和关联。

4. 异常预警部分：根据建立的模型和预设的阈值，对河道环境数据进行异常检测和预警，在出现异常情况时及时发送报警信息给相关人员。

5. 数据展示和报告部分：通过可视化技术，将处理和分析后的数据以图表、曲线等形式展示出来，提供实时监测和历史数据查询的功能。

6. 管理与监控部分：提供系统的管理和监控功能，包括用户管理、权限控制、设备管理、数据备份等，保证系统的稳定运行和安全性。

三、设计方案的创新点1. 多源数据融合：将传感器、气象站、地理信息等多源数据进行融合，进行综合分析和建模，提高对河道环境的认知和预测能力。

2. 异常预警机制：设立合理的异常检测模型和阈值，对河道环境数据进行实时监测和预警，防范可能发生的环境突发事件。

3. 智能化数据分析：引入机器学习和人工智能算法，对大量的河道环境数据进行处理和分析，提取其中的规律和关联，为决策提供科学依据。

4. 可视化展示技术：通过数据可视化技术，将处理和分析后的数据以图表、曲线等形式展示出来，方便用户进行实时监测和数据分析。

5. 系统管理与监控：提供完善的系统管理和监控功能，以及数据备份和恢复机制，保证系统的稳定运行和数据的安全性。

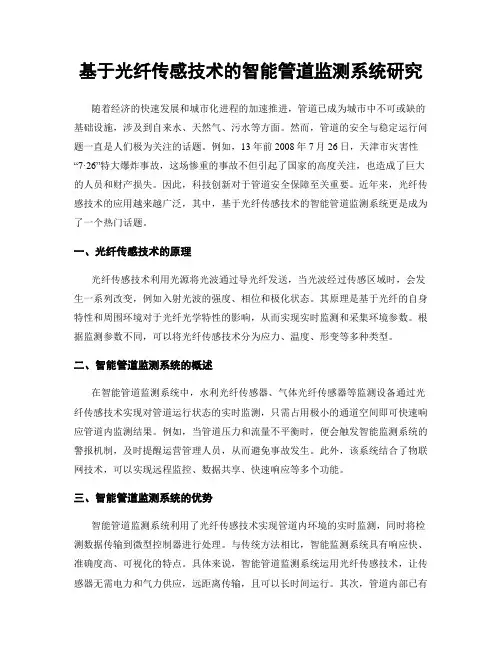

基于光纤传感技术的智能管道监测系统研究随着经济的快速发展和城市化进程的加速推进，管道已成为城市中不可或缺的基础设施，涉及到自来水、天然气、污水等方面。

然而，管道的安全与稳定运行问题一直是人们极为关注的话题。

例如，13年前2008年7月26日，天津市灾害性“7·26”特大爆炸事故，这场惨重的事故不但引起了国家的高度关注，也造成了巨大的人员和财产损失。

因此，科技创新对于管道安全保障至关重要。

近年来，光纤传感技术的应用越来越广泛，其中，基于光纤传感技术的智能管道监测系统更是成为了一个热门话题。

一、光纤传感技术的原理光纤传感技术利用光源将光波通过导光纤发送，当光波经过传感区域时，会发生一系列改变，例如入射光波的强度、相位和极化状态。

其原理是基于光纤的自身特性和周围环境对于光纤光学特性的影响，从而实现实时监测和采集环境参数。

根据监测参数不同，可以将光纤传感技术分为应力、温度、形变等多种类型。

二、智能管道监测系统的概述在智能管道监测系统中，水利光纤传感器、气体光纤传感器等监测设备通过光纤传感技术实现对管道运行状态的实时监测，只需占用极小的通道空间即可快速响应管道内监测结果。

例如，当管道压力和流量不平衡时，便会触发智能监测系统的警报机制，及时提醒运营管理人员，从而避免事故发生。

此外，该系统结合了物联网技术，可以实现远程监控、数据共享、快速响应等多个功能。

三、智能管道监测系统的优势智能管道监测系统利用了光纤传感技术实现管道内环境的实时监测，同时将检测数据传输到微型控制器进行处理。

与传统方法相比，智能监测系统具有响应快、准确度高、可视化的特点。

具体来说，智能管道监测系统运用光纤传感技术，让传感器无需电力和气力供应，远距离传输，且可以长时间运行。

其次，管道内部已有的组件和措施可以用于部署监测设备，简化了监测设备的部署流程和费用。

另外，智能管道监测系统还可以自动判断事故类型和位置，为预防事故的发生提供基础数据，使安全管理更加科学化。

近年来，随着人们的越来越重视水文监测，大部分的河道都需要我们去检测。

而且还有很多地方将他们所在的区域河道节点进行了大面积改造，建设清淤除障及布设防洪信息化监控系统，以实现河道生态流量和水量全天候的自动化测量和监控。

在建设水利信息化监控系统工程中，河道在线流量监测系统是整个工程的排头兵，起到了至关重要的作用。

而选择一款合适的在线流量监测设备，是整个环节的重中之重。

通常情况下，测量河道流量可以使用以下3种设备：河道多普勒流量计、雷达流量计、ADCP。

河道多普勒流量计：采用多普勒测量原理，将传感器放在被测河道内，传感器向水中发射超声波，根据反射的超声波信号强度和其他参数可以计算出水的流速、水位高度、温度等参数。

这些数据通过主机内计算，根据河流断面的截面积，就可以显示河道内的瞬时流量和累计流量。

选型条件：要求河道宽度＞200cm，水位超过传感器顶部5cm。

测量流速范围4cm/s-5m/s雷达流量计：雷达流量计由雷达流速仪、雷达水位计和主机三部分构成。

雷达流速仪根据发射和接收频率的不同计算出水流流速。

雷达水位计固定在水面上，对着水面发射电磁波，通过发射和接收的时间差就可以计算出雷达到水面的距离，假设是5.1 米。

主机中设置好雷达的安装高度，假设安装高度是6.1 米，那么用安装高度-距离=水位高度。

6.1-5.1=1.0米。

再通过输入渠道结构的相关参数，根据水位高低，就得出具体的水流截面积，用流速×截面积再加上积分运算，最后得出具体的流量。

选型条件：要求河道最低水位在5cm以上，水面不能是平静的，流速范围在30cm/s-15m/s。

ADCP河道流量计：测量原理和GRCF河道流量计相同，ADCP可将水分层来测量，测量准确度较高。

选型条件：适用于比较宽、比较深的河流，要求水位超过传感器顶部60cm以上。

HZ-SVR系列雷达流量计能够连续测量河流及明渠的水流流量，结合雷达流速仪及雷达水位计，采用非接触方式测量获得表面流速及水位高度。

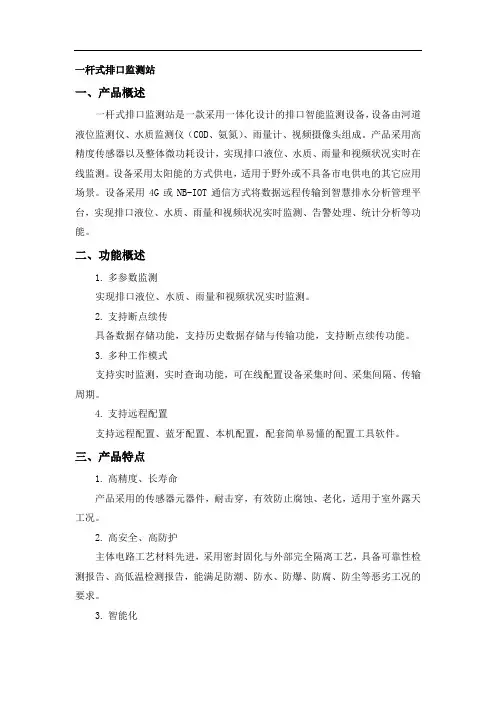

一杆式排口监测站一、产品概述一杆式排口监测站是一款采用一体化设计的排口智能监测设备，设备由河道液位监测仪、水质监测仪（COD、氨氮）、雨量计、视频摄像头组成。

产品采用高精度传感器以及整体微功耗设计，实现排口液位、水质、雨量和视频状况实时在线监测。

设备采用太阳能的方式供电，适用于野外或不具备市电供电的其它应用场景。

设备采用4G或NB-IOT通信方式将数据远程传输到智慧排水分析管理平台，实现排口液位、水质、雨量和视频状况实时监测、告警处理、统计分析等功能。

二、功能概述1.多参数监测实现排口液位、水质、雨量和视频状况实时监测。

2.支持断点续传具备数据存储功能，支持历史数据存储与传输功能，支持断点续传功能。

3.多种工作模式支持实时监测，实时查询功能，可在线配置设备采集时间、采集间隔、传输周期。

4.支持远程配置支持远程配置、蓝牙配置、本机配置，配套简单易懂的配置工具软件。

三、产品特点1.高精度、长寿命产品采用的传感器元器件，耐击穿，有效防止腐蚀、老化，适用于室外露天工况。

2.高安全、高防护主体电路工艺材料先进，采用密封固化与外部完全隔离工艺，具备可靠性检测报告、高低温检测报告，能满足防潮、防水、防爆、防腐、防尘等恶劣工况的要求。

3.智能化设备内置大容量存储芯片，采用容错校验算法，可保存超过50000条历史数据，支持多种报警数据采集、传输机制。

4.易集成提供设备底层通讯协议及多种语言的数据接入解析demo程序、协议解析库，30分钟即可完成设备数据调用接口集成，快速实现系统数据与智慧排水分析管理平台的对接。

5.好安装设备采用一体式设计，提供简易不锈钢安装立杆。

6.易维护支持采集周期、数据报送周期、上下限阀值的自主远程配置，具备远程归零、重启功能。

具备传感器失能告警、电池低电量告警，设备可主动推送设备运行状态信息、网络信号质量信息，便于用户对大量设备的轻松管理和维护。

四、技术参数液位监测设备技术参数表排口水质监测仪技术参数表光电雨量计技术参数表遥测终端机技术参数高清监控智能球机技术参数表太阳能板技术参数参数项参数太阳能电池板单晶太阳能电池组件，转换率17%以上，寿命20-25年峰值功率：120W 18V控制器MPPT充电方式，具有过充电保护，过放电保护等功能太阳能最大充电电流15A蓄电池DC12V/24V; 60AH温控功能：具备低温加热保护功能安装方式一站式立杆安装五、应用示意图六、安装说明1.施工方案设计施工前期由专业设计人员，针对现场实际情况对每个点位进行施工方案设计。
