一、工程概况

工程名称：肥西县上派镇灯塔安置点二期棚户区改造A区工程

建设地点：肥西县上派镇

建设单位：肥西县城乡建设投资有限公司

设计单位：中外建工程设计与顾问有限公司

勘察单位：合肥工业大学建筑设计研究院

工程规模：本标段共包含住宅楼9栋，其中5栋18层、1栋17层、2栋28层和1栋30层，另1个幼儿园、2栋商业和1个地下车库及配电房、垃圾站等附房。总建筑面积总建筑面积约102964.7平方米，其中人防地下车库建筑总面积约15582.44㎡。

二、 编 制 依 据

本方案参考的国家和相关地方法规及标准如下：

《中华人民共和国环境保护法》

《中华人民共和国大气污染防治法》

《中华人民共和国固体废物污染环境防治法》

《大气污染物综合排放标准—GB 16297-1996》

《环境空气质量标准—GB 3095-2012》

《声环境质量标准》GB3096-2008

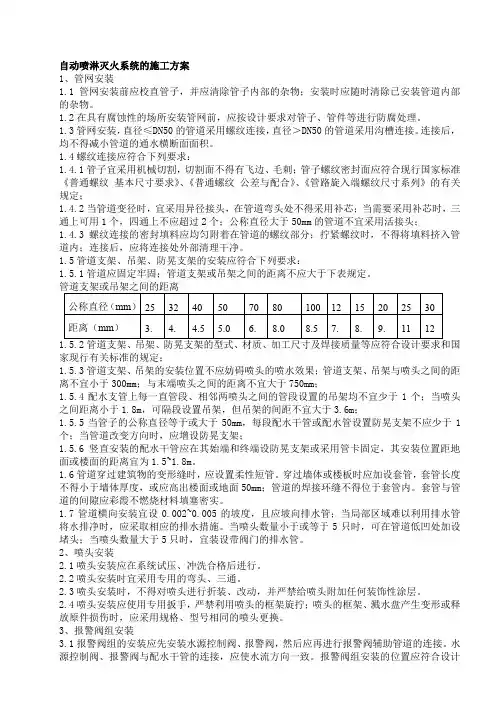

自动喷淋灭火系统的施工方案

1、管网安装

1.1管网安装前应校直管子，并应清除管子内部的杂物；安装时应随时清除已安装管道内部的杂物。

1.2在具有腐蚀性的场所安装管网前，应按设计要求对管子、管件等进行防腐处理。

1.3管网安装，直径≤DN50的管道采用螺纹连接，直径＞DN50的管道采用沟槽连接。连接后，均不得减小管道的通水横断面面积。

1.4螺纹连接应符合下列要求：

1.4.1管子宜采用机械切割，切割面不得有飞边、毛刺；管子螺纹密封面应符合现行国家标准《普通螺纹 基本尺寸要求》、《普通螺纹 公差与配合》、《管路旋入端螺纹尺寸系列》的有关规定；

1.4.2当管道变径时，宜采用异径接头，在管道弯头处不得采用补芯；当需要采用补芯时，三通上可用1个，四通上不应超过2个；公称直径大于50mm的管道不宜采用活接头；

1.4.3螺纹连接的密封填料应均匀附着在管道的螺纹部分；拧紧螺纹时，不得将填料挤入管道内；连接后，应将连接处外部清理干净。

1.5管道支架、吊架、防晃支架的安装应符合下列要求：

1.5.1管道应固定牢固；管道支架或吊架之间的距离不应大于下表规定。

管道支架或吊架之间的距离

公称直径（mm） 25 32 40 50 70 80 100 12 15 20 25 30

距离（mm） 3. 4. 4.5 5.0 6. 8.0 8.5 7. 8. 9. 11 12

1.5.2管道支架、吊架、防晃支架的型式、材质、加工尺寸及焊接质量等应符合设计要求和国家现行有关标准的规定；

1.5.3管道支架、吊架的安装位置不应妨碍喷头的喷水效果；管道支架、吊架与喷头之间的距离不宜小于300mm；与末端喷头之间的距离不宜大于750mm；

1.5.4配水支管上每一直管段、相邻两喷头之间的管段设置的吊架均不宜少于1个；当喷头之间距离小于1.8m，可隔段设置吊架，但吊架的间距不宜大于3.6m；

1.5.5当管子的公称直径等于或大于50mm，每段配水干管或配水管设置防晃支架不应少于1个；当管道改变方向时，应增设防晃支架；

消防工程合同

页脚内容

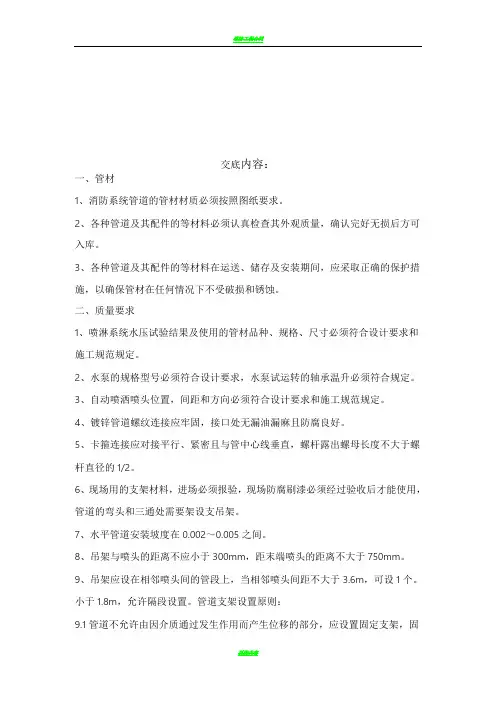

交底内容：

一、管材

1、消防系统管道的管材材质必须按照图纸要求。

2、各种管道及其配件的等材料必须认真检查其外观质量，确认完好无损后方可入库。

3、各种管道及其配件的等材料在运送、储存及安装期间，应采取正确的保护措施，以确保管材在任何情况下不受破损和锈蚀。

二、质量要求

1、喷淋系统水压试验结果及使用的管材品种、规格、尺寸必须符合设计要求和施工规范规定。

2、水泵的规格型号必须符合设计要求，水泵试运转的轴承温升必须符合规定。

3、自动喷洒喷头位置，间距和方向必须符合设计要求和施工规范规定。

4、镀锌管道螺纹连接应牢固，接口处无漏油漏麻且防腐良好。

5、卡箍连接应对接平行、紧密且与管中心线垂直，螺杆露出螺母长度不大于螺杆直径的1/2。

6、现场用的支架材料，进场必须报验，现场防腐刷漆必须经过验收后才能使用，管道的弯头和三通处需要架设支吊架。

7、水平管道安装坡度在0.002～0.005之间。

8、吊架与喷头的距离不应小于300mm，距末端喷头的距离不大于750mm。

9、吊架应设在相邻喷头间的管段上，当相邻喷头间距不大于3.6m，可设1个。小于1.8m，允许隔段设置。管道支架设置原则：

9.1管道不允许由因介质通过发生作用而产生位移的部分，应设置固定支架，固消防工程合同

页脚内容 定支架要牢固地固定在可靠的结构上。

9.2在管道无垂直位移或垂直位移很小的地方，可装设活动支架或钢性支架。

9.3喷淋、喷雾系统的分支管道设置吊架，主管的每条分支管道设置一个防晃支架。

9.4管道支架设置间距：

9.5墙柱三角支撑 直径（mm） 25 32 40 50 65 80 100 125 150 200

距离（mm） 3.5 4.0 4.5 5.0 5.5 6.0 6.0 7.0 8.0 8.5 消防工程合同

第1篇

一、工程概况

1. 工程名称：XX工厂消防喷淋系统安装工程

2. 工程地点：XX市XX区XX路XX号

3. 工程规模：本工程涉及XX工厂消防喷淋系统的安装，包括喷头、管道、阀门、水泵、控制柜等设备的安装和调试。

4. 工程周期：预计施工周期为30天，具体时间根据现场实际情况调整。

二、施工准备

1. 施工人员准备

（1）项目经理1名，负责整个工程的组织、协调和管理工作。

（2）施工队长1名，负责现场施工的具体安排和执行。

（3）技术员2名，负责施工图纸的审核、技术指导和现场协调。

（4）施工人员若干，负责喷淋系统的安装、调试和验收。

2. 材料设备准备

（1）喷头：根据消防规范和现场实际情况选择合适的喷头类型和规格。

（2）管道：采用符合消防规范的镀锌钢管或不锈钢管，规格根据设计要求确定。

（3）阀门：选用符合消防规范的阀门，如截止阀、球阀等。

（4）水泵：根据消防规范和现场实际情况选择合适的水泵类型和规格。

（5）控制柜：选用符合消防规范的电气控制柜，具备自动控制功能。

3. 施工工具准备

（1）电焊机、切割机、扳手、螺丝刀等电工工具。

（2）卷尺、水平尺、角尺等测量工具。

（3）喷淋系统安装专用工具。

三、施工工艺 1. 施工流程

（1）现场勘查：了解现场情况，确定施工方案。

（2）材料设备进场：验收材料设备，确保符合要求。

（3）施工放线：根据设计图纸进行施工放线，确保管道走向正确。

（4）管道安装：按照设计要求进行管道安装，注意管道的水平和垂直度。

（5）阀门安装：按照设计要求进行阀门安装，确保阀门开启灵活。

（6）喷头安装：按照设计要求进行喷头安装，确保喷头安装牢固。

（7）水泵安装：按照设计要求进行水泵安装，确保水泵运行正常。

（8）控制柜安装：按照设计要求进行控制柜安装，确保控制柜功能正常。

（9）系统调试：对喷淋系统进行调试，确保系统运行正常。

（10）验收：完成施工后，进行系统验收，确保符合消防规范。
