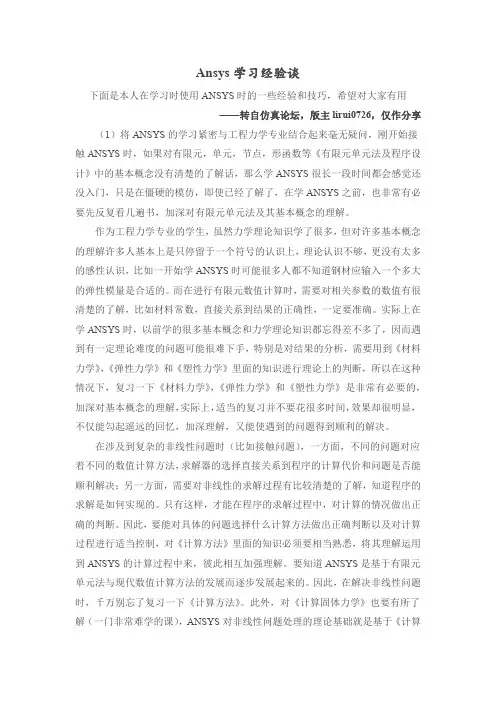

如何定制Beam188/189单元的用户化截面

ANSYS提供了几种通用截面供用户选用,但有时不能满足用户的特殊需求。为此,ANSYS提供了用户创建截面(库)的方法。如果你需要创建一个非通用横截面,必须创建一个用户网格文件。具体方法是,首先创建一个2-D实体模型,然后利用SECWRITE命令将其保存(Main Menu>Preprocessor>Sections> -Beam-Write Sec Mesh)。该过程的细节如下:

1. 创建截面的几何模型(二维面模型)。

2. 对所有线设置单元份数或者单元最大尺寸 (Main Menu>Preprocessor> -Meshing-Size

Cntrls>-Lines-Picked Lines或使用MeshTool)。记住:保证模型中的区格(cell)数目不能超过250个。

3. 选择菜单Main Menu>Preprocessor>Sections>-Beam-Write Sec Mesh,弹出一个拾取窗口,单击Pick All拾取包含区格的所有面。

4. ANSYS自动在所有面上创建区格。在划分网格时,ANSYS可能显示单元形状差的消息,也可以被忽略不显示,但是总能看到一条消息“Unable to mesh area....”。如果已经完成上述工作,你清除所有面上的单元(Main Menu>Preprocessor>-Meshing-Clear> Areas),并重复第2、3、4步,即必须重新控制网格密度。

5. 如果第4步成功则弹出Write Section Library File对话框,File Name域填入一个未用过SECT文件名,Drives域指定一个截面文件存放驱动器,Directories域指定一个截面文件存放目录,然后单击按钮OK,完成用户截面文件建立。如果在第3步中给线指定太多单元份数,区格和节点的数目可能超过限制范围,必须清除所有面上的单元2~4步,直到获得合适数量的区格和节点。

一旦完成上述工作,用户可以在以后分析中读取用户网格文件 (Main Menu >

Preprocessor > Sections > -Beam-Read Sect Mesh),定义成适当的截面ID号,就与通用梁完全一致。要想检查用户截面,只要绘制截面(网格)图(Main

Menu>Preprocessor>Sections>Plot Section)或者列表截面属性(Main

Menu>Preprocessor>Sections>List Sections)。

ANSYS 查询函数(Inquiry Function)

在ANSYS*作过程或条件语句中,常常需要知道有关模型的许多参数值,如选择集中的单元数、节点数,最大节点号等。此时,一般可通过*GET命令来获得这些参数。现在,对于此类问题,我们有了一个更为方便的选择,那就是查询函数 - Inquiry Function。

Inquiry Function类似于ANSYS的 *GET 命令,它访问ANSYS数据库并返回要查询的数值,方便后续使用。ANSYS每执行一次查询函数,便查询一次数据库,并用查询值替代该查询函数。

假如你想获得当前所选择的单元数,并把它作为*DO循环的上界。传统的方法是使用*GET命令来获得所选择的单元数并把它赋给一个变量,则此变量可以作为*DO循环的上界来确定循环的次数

*get, ELMAX,elem,,count

*do, I, 1, ELMAX

*enddo 现在你可以使用查询函数来完成这件事,把查询函数直接放在*DO循环内,它就可以提供所选择的单元数

*do, I, ELMIQR(0,13)

*enddo

这里的ELMIQR并不是一个数组,而是一个查询函数,它返回的是现在所选择的单元数。括弧内的数是用来确定查询函数的返回值的。第一个数是用来标识你所想查询的特定实体(如单元、节点、线、面号等等),括弧内的第二个数是用来确定查询函数返回值的类型的(如选择状态、实体数量等)。

同本例一样,通常查询函数有两个变量,但也有一些查询函数只有一个变量,而有的却有三个变量。

查询函数的种类和数量很多,下面是一些常用、方便而快速快捷的查询函数

1 AREA-arinqr(areaid,key)

areaid-查询的面,对于key=12,13,14可取为0;

key-标识关于areaidr的返回信息

=1, 选择状态

=12,定义的数目

=13,选择的数目

=14,定义的最大数

=-1,材料号

=-2,单元类型

=-3,实常数

=-4,节点数

=-6,单元数

arinqr(areaid,key)的返回值

对于key=1

=0, areaid未定义

=-1,areaid未被选择

=1, areaid被选择

2 KEYPOINTS-kpinqr(kpid,key)

kpid-查询的关键点,对于key=12,13,14为0

key -标识关于kpid的返回信息

=1,选择状态

=12,定义的数目

=13,选择的数目

=14,定义的最大数目

=-1,数料号

=-2,单元类型

=-3,实常数

=-4,节点数,如果已分网

=-7,单元数,如果已分网 kpinqr(kpid,key)的返回值

对于key=1

=-1,未选择

=0,未定义

=1, 选择

3 LINE-lsinqr(lsid,key)

lsid-查询的线段,对于key=12,13,14为0

key-标识关于lsid的返回信息

=1, 选择状态

=2, 长度

=12,定义的数目

=13,选择的数目

=14,定义的最大数

=-1,材料号

=-2,单元类型

=-3,实常数

=-4,节点数

=-6,单元数

4 NODE-ndinqr(node,key)

node-节点号,对于key=12,13,14为0

key-标识关于node的返回信息

=1, 选择状态

=12,定义的数目

=13,选择的数目

=14,定义的最大数

=-2,超单元标记

=-3,主自由度

=-4,激活的自由度

=-5,附着的实体模型

ndinqr(node,key)的返回值

对于key=1

=-1,未选择

=0,未定义

=1, 选择

5 VOLUMES-vlinqr(vnmi,key)

vnmi-查询的体,对于key=12,13,14为0

key-标识关于vnmi的返回信息

=1,选择状态

=12,定义的数目

=13,选择的数目

=14,定义的最大数目 =-1,数料号

=-2,单元类型

=-3,实常数

=-4,节点数

=-6,单元数

=-8,单元形状

=-9,中节点单元

=-10,单元坐标系

vlinqr(vnmi,key)的返回值

对于key=1

=-1,未选择

=0,未定义

=1, 选择

ANSYS是否具有混合分网的功能?

ANSYS具有混合网格剖分的功能。例如两个粘在一起的面,可以对一个面进行三角形划分,再对另一个面进行四边形划分。过程见下列命令:

/prep7

et,1,42

rect,,1,,1

rect,1,2,,1

aglue,all

mshape,0,2d

amesh,1

mshape,1,2d

amesh,3
