内力组合 (3)

  • 格式：doc
  • 大小：305.00 KB
  • 文档页数：10

毕业设计精品

优秀毕业设计 九 内力组合

本章中单位统一为：弯矩kN∙m，剪力kN，轴力kN。

根据前面第四至八章的内力计算结果，即可进行框架各梁柱各控制截面上的内力组合，其中梁的控制截面为梁端柱边及跨中，由于对称性，每层梁取5个控制截面。柱分为边柱和中柱，每根柱有2个控制截面。内力组合使用的控制截面标于下图。

（一）梁内力组合

1．计算过程见下页表中，弯矩以下部受拉为正，剪力以沿截面顺时针为正

注：（1）地震作用效应与重力荷载代表值的组合表达式为：

EhGE3S.12S.1S

其中，SGE为相应于水平地震作用下重力荷载代表值效应的标准值。而重力荷载代表值表达式为：

n1iikQikQGG

Gk——恒荷载标准值；

Qik——第i个可变荷载标准值；

ΨQi——第i个可变荷载的组合之系数，屋面活荷载不计入，雪荷载和楼面活荷载均为0.5。

考虑到地震有左震和右震两种情况，而在前面第八章计算地震作用内力时计算的是左震作用时的内力，则在下表中有1.2(①+0.5②)+1.3⑤和1.2(①+0.5②)-1.3⑤两列，分别代表左震和右震参与组合。

（2）因为风荷载效应同地震作用效应相比较小，不起控制作用，则在下列组合中风荷载内力未参与，仅考虑分别由恒荷载和活荷载控制的两种组合，即1.35①+1.4×0.7③和1.2①+1.4③两列。 ABCD123452211毕业设计精品

优秀毕业设计 梁内力组合计算表

楼层 截面 ①恒荷载 ②活荷载

(屋面布雪载) ③活荷载

(屋面布活载) ④风荷载(左风)

M V M M V V M V

五 1 -32.58 60.19 -4.46 6.08 -1.51 6.41 -9.51 19.36

2 75.53 — 7.43 1.11 — 30.07 —

3 -46.9 -65.37 -5.53 -3.86 -1.51 -6.81 -14.72 -21.23

4 -21.82 13.55 -2.14 3.49 -2.91 1.41 -7.63 4.32

5 -14.23 — -1.4 0 — — -4.46 —

四 1 -76.42 118.02 -13.6 15.75 -4.11 19.76 -14.8 19.83

2 125.89 — 25.44 2.18 — — 23.88 —

3 -88.81 -122.5 -16.58 -11.39 -4.11 -20.83 -17.39 -20.76

4 -26.76 14.02 -5.45 10.22 -8.51 5.41 -5.05 5.41

5 -20.17 — -2.66 0 — — -2.2 —

三 1 -77.56 118.07 -14.19 25.57 -6.55 19.76 -14.19 19.76

2 124.52 — 24.67 3.95 — — 24.67 —

3 -89.64 -122.45 -16.98 -17.68 -6.55 -20.8 -16.98 -20.8

4 -26.23 14.02 -5.25 15.9 -13.25 5.41 -5.25 5.41

5 -19.61 — -2.43 0 — — -2.43 —

二 1 -77.67 118.11 -14.21 35.14 -9.22 19.8 -14.21 19.8

2 124.52 — 24.67 4.73 — — 24.67 —

3 -89.53 -122.41 -16.97 -25.69 -9.22 -20.79 -16.97 -20.79

4 -26.28 14.02 -5.26 23.02 -19.18 5.41 -5.26 5.41

5 -19.67 — -2.44 0 — — -2.44 —

一 1 -71.44 117.77 -13.11 52.76 -13.74 19.83 -13.11 19.83

2 130.74 — 24.66 7.77 — — 24.66 —

3 -81.37 -121.39 -15.54 -37.22 -13.74 -20.7 -15.54 -20.7

4 -27.55 13.84 -5.4 33.03 -28.11 5.37 -5.4 5.37

5 -21.32 — -2.75 0 — — -2.75 — 毕业设计精品

优秀毕业设计

梁内力组合计算表（续）

楼层 截面 ⑤地震作用(左震) 1.2(①+0.5②)+1.3⑤ 1.2(①+0.5②)-1.3⑤

M V M V M V

五 1 41.86 -10.37 12.65 62.59 -96.19 89.56

2 7.65 — 105.04 — 85.15 —

3 -26.57 -10.37 -94.14 -96.01 -25.06 -69.05

4 24.01 -20 3.75 -8.89 -58.68 43.11

5 0 — -17.92 — -17.92 —

四 1 96.48 -25.38 25.56 120.49 -225.29 186.47

2 12.74 — 182.89 — 149.77 —

3 -71.01 -25.38 -208.83 -192.49 -24.21 -126.50

4 63.61 -53.01 47.31 -48.84 -118.08 88.98

5 0 — -25.80 — -25.80 —

三 1 159.63 -40.7 105.93 100.63 -309.11 206.45

2 25.32 — 197.14 — 131.31 —

3 -109 -40.7 -259.46 -212.33 23.94 -106.51

4 98.06 -81.72 92.85 -86.17 -162.10 126.31

5 0 — -24.99 — -24.99 —

二 1 193.69 -50.89 150.07 87.46 -353.53 219.77

2 25.76 — 197.71 — 130.74 —

3 -142.17 -50.89 -302.44 -225.52 67.20 -93.21

4 127.36 -106.13 130.88 -117.90 -200.26 158.04

5 0 — -25.07 — -25.07 —

一 1 243.73 -61.41 223.26 73.39 -410.44 233.06

2 41.09 — 225.10 — 118.27 —

3 -161.56 -61.41 -317.00 -237.92 103.06 -78.26

4 145.61 -121.34 152.99 -137.91 -225.59 177.57

5 0 — -27.23 — -27.23 —

毕业设计精品

优秀毕业设计

梁内力组合计算表（续）

楼层 截面 1.35①+1.4×0.7③ 1.2①+1.4③ Mmax Mmin |Vmax| M V M V

五 1 -53.30 100.23 -52.41 99.33 12.65 -96.19 100.23

2 131.43 — 132.73 — 132.73 85.15 —

3 -77.74 -109.05 -76.89 -108.17 -25.06 -94.14 109.05

4 -36.93 22.53 -36.87 22.31 3.75 -58.68 43.11

5 -23.58 — -23.32 — -17.92 -23.58 —

四 1 -117.67 178.76 -112.42 169.39 25.56 -225.29 186.47

2 193.35 — 184.50 — 193.35 149.77 —

3 -136.94 -185.72 -130.92 -176.06 -24.21 -208.83 192.49

4 -41.08 24.23 -39.18 24.40 47.31 -118.08 88.98

5 -29.39 — -27.28 — -25.80 -29.39 —

三 1 -118.61 178.76 -112.94 169.35 105.93 -309.11 206.45

2 192.28 — 183.96 — 197.14 131.31 —

3 -137.65 -185.69 -131.34 -176.06 23.94 -259.46 212.33

4 -40.56 24.23 -38.83 24.40 92.85 -162.10 126.31

5 -28.85 — -26.93 — -24.99 -28.85 —

二 1 -118.78 178.85 -113.10 169.45 150.07 -353.53 219.77

2 192.28 — 183.96 — 197.71 130.74 —

3 -137.50 -185.63 -131.19 -176.00 67.20 -302.44 225.52

4 -40.63 24.23 -38.90 24.40 130.88 -200.26 158.04

5 -28.95 — -27.02 — -25.07 -28.95 —

一 1 -109.29 178.42 -104.08 169.09 223.26 -410.44 233.06

2 200.67 — 191.41 — 225.10 118.27 —

3 -125.08 -184.16 -119.40 -174.65 103.06 -317.00 237.92

4 -42.48 23.95 -40.62 24.13 152.99 -225.59 177.57

5 -31.48 — -29.43 — -27.23 -31.48 —

毕业设计精品

优秀毕业设计 2．根据上表计算所得的弯矩值计算Vb，并同上表的结果比较得梁剪力设计值V，计算过程见下表

计算公式为：GbnrblbvbbVl/)MM(V

梁剪力设计值计算表

楼层 梁 Mbl Mbr ln VGb Vb V

五 AB 12.65 94.14 6.60 85.10 102.90 109.05

BC 3.75 58.68 2.40 18.88 47.09 47.11

四 AB 25.56 208.83 6.60 163.10 202.17 202.17

BC 47.31 118.08 2.40 17.23 93.03 93.03

三 AB 105.93 259.46 6.60 162.96 223.86 223.86

BC 92.85 162.10 2.40 17.23 134.08 134.08

二 AB 150.07 302.44 6.60 162.96 238.38 238.38

BC 130.88 200.26 2.40 17.23 169.00 169.00

一 AB 223.26 317.00 6.60 162.96 253.00 253.00

BC 152.99 225.59 2.40 17.23 190.75 190.75

（二）柱内力组合

1．计算过程见下表，弯矩以顺时针为正，轴力以受压为正

合集下载

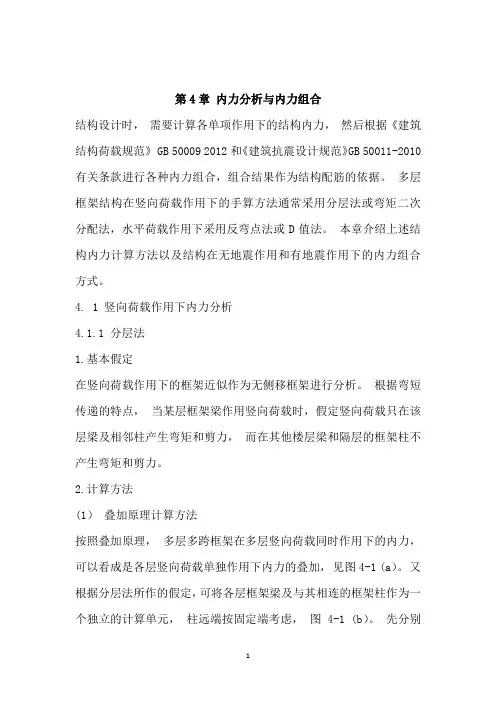

土木工程毕业设计-内力分析与内力组合
