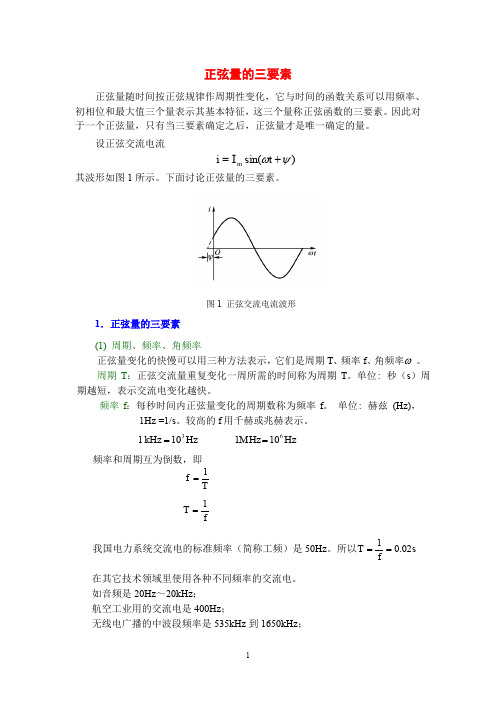

正弦量的三要素正弦量随时间按正弦规律作周期性变化,它与时间的函数关系可以用频率、初相位和最大值三个量表示其基本特征,这三个量称正弦函数的三要素。
因此对于一个正弦量,只有当三要素确定之后,正弦量才是唯一确定的量。
设正弦交流电流)sin(ψω+=t I i m其波形如图1所示。
下面讨论正弦量的三要素。
图1 正弦交流电流波形1.正弦量的三要素(1) 周期、频率、角频率正弦量变化的快慢可以用三种方法表示,它们是周期T 、频率f 、角频率ω 。
周期T :正弦交流量重复变化一周所需的时间称为周期T 。
单位: 秒(s )周期越短,表示交流电变化越快。
频率f :每秒时间内正弦量变化的周期数称为频率f 。
单位: 赫兹 (Hz),1Hz =1/s 。
较高的f 用千赫或兆赫表示。
Hz 10kHz 13= Hz 10MHz 16=频率和周期互为倒数,即Tf 1= fT 1= 我国电力系统交流电的标准频率(简称工频)是50Hz 。
所以s f T 02.01==在其它技术领域里使用各种不同频率的交流电。
如音频是20Hz ~20kHz ;航空工业用的交流电是400Hz ;无线电广播的中波段频率是535kHz 到1650kHz ;电视广播的频率则在几十兆赫到几百兆赫之间。
角频率ω:表示正弦量在1秒钟内所变化的电角度。
单位: 弧度/秒(rad/s )。
f Tπ2π2==ω,s rad T 、f 、ω从不同角度描述了正弦交流量变化的快慢,上式表示三者之间的关系。
当f =5 0Hz 时,rad 3142==f πω。
例4.1 已知电台广播频率kHz 640=f ,试求T 和ω。
解: sf s f T rad 1002.41064014.322μs 56.11056.110640116362⨯=⨯⨯⨯===⨯=⨯==-πω2. 最大值和有效值正弦交流量的大小可用瞬时值、最大值和有效值表示。
瞬时值:正弦交流量在任一瞬间的实际值称瞬时值。
电工电子技术基础知识点一、电工技术基础1. 电路基础- 电路定义:电流的路径,由电源、导线、负载和开关组成。
- 欧姆定律:电压(V)、电流(I)和电阻(R)之间的关系,V = I * R。
- 基本电路类型:串联电路、并联电路、混合电路。
2. 电源- 直流电源(DC):电压和电流方向恒定的电源。
- 交流电源(AC):电压和电流方向周期性变化的电源。
- 电池、发电机、变压器等都是常见的电源设备。
3. 导线与连接- 导线材料:铜、铝等,具有低电阻率。
- 导线规格:根据负载电流选择合适截面积的导线。
- 连接方式:焊接、压接、螺栓连接等。
4. 负载- 电阻性负载:如电热器、电阻器。
- 电容性负载:如电容器。
- 感性负载:如电动机、变压器。
5. 开关与控制- 开关类型:单刀单掷、单刀双掷、三刀双掷等。
- 控制元件:继电器、接触器、定时器等。
二、电子技术基础1. 电子元件- 被动元件:电阻器、电容器、电感器。
- 主动元件:二极管、晶体管、集成电路。
- 半导体材料:硅、锗等。
2. 数字电子基础- 数字信号:二进制信号,0和1表示低电平和高电平。
- 逻辑门:与门、或门、非门、异或门等。
- 触发器:RS触发器、D触发器、JK触发器等。
3. 模拟电子基础- 放大器:运算放大器、音频放大器、功率放大器。
- 振荡器:正弦波振荡器、方波振荡器。
- 滤波器:低通滤波器、高通滤波器、带通滤波器。
4. 电子测量与测试- 测量仪器:万用表、示波器、信号发生器。
- 测试方法:电压测量、电流测量、电阻测量。
5. 电子电路设计- 电路原理图设计:使用绘图软件绘制电路图。
- PCB布局:电路板设计,包括元件布局和走线。
- 电路仿真:使用软件模拟电路工作情况。
三、安全与维护1. 电工安全- 遵守电气安全规范。
- 使用个人防护装备。
- 定期检查电气设备。
2. 电子设备维护- 清洁电路板和元件。
- 定期更换老化元件。
- 存储环境要求:防潮、防尘、防静电。
电工电子知识点总结一、电工电子的基础知识1. 电流(I):电子在导体中的流动称为电流,用安培(A)表示。
电流的方向是正电荷从正极流向负极。
2. 电压(U):电荷在电路中移动时所具有的能量,也称为电势差。
用伏特(V)表示。
电压是衡量电流推动力大小的指标。
3. 电阻(R):阻碍电流通过的物理量,用欧姆(Ω)表示。
电阻决定了电流通过电路时的阻力大小。
4. 电功率(P):单位时间内消耗或产生的电能,用瓦特(W)表示。
电功率是描述电路的工作状态的指标。
5. 电路:由电源、导线、电器元件等组成的路径,用于电流的流动和电能的传输。
二、电路元件1. 电源:提供电流和电压的设备,包括电池和电源适配器等。
2. 电线:连接电路中各个部分的导线,通常使用铜线。
3. 开关:用来控制电路的通断,常见的有手动开关、按钮开关等。
4. 电阻器:用来调节电流和电压大小的元件,可分为固定电阻器和可变电阻器。
5. 电容器:存储电荷,具有储能功能,常用于滤波和存储电源。
6. 电感器:具有电感作用,能储存磁能量,常用于滤波和振荡电路。
7. 二极管:具有单向导电性的器件,可用于整流、节流等电路。
8. 三极管:具有放大、开关等功能,是电子电路中常见的元件。
9. 继电器:用来实现电磁和机械的相互转换,常用于电路的控制。
三、常见电路1. 直流电路:电流方向恒定的电路,如直流电源供电的家用电器。
2. 交流电路:电流方向周期性变化的电路,如交流电压驱动的照明灯具。
3. 并联电路:各个电器元件并联连接的电路,电流在分支中分流,电压相同。
4. 串联电路:各个电器元件串联连接的电路,电流相同,电压在不同元件中分压。
5. 混联电路:并联和串联的组合电路,常见于复杂的电子设备中。
四、常见电子设备1. 变压器:用于改变交流电压的装置,可实现升压和降压。
2. 整流器:用来将交流电转换为直流电,常用于电子设备中。
3. 逆变器:将直流电转换为交流电的装置,常用于太阳能发电系统等。
电子技术知识点总结模拟电路处理模拟信号,数字电路处理数字信号第14章半导体器件1.本征半导体概念2.N型和P型半导体的元素、多数载流子和少数载流子、“复合〞运动3.PN结的单向导电性,扩散运动,漂移运动4.二极管的伏安特性、等效电阻〔14.3.8〕5.稳压二极管的工作区6.三极管的放大电流特性〔非放大电压〕、输出特性曲线〔放大区、截止区、饱和区〕,判断硅管和锗管、PNP型和NPN型〔14.5.1,14.5.2,14.5.3〕第15章根本放大电路1.共发射极放大电路的组成、静态分析、动态分析,计算电压放大倍数〔远大于1,输入输出电压反相〕、输入电阻〔高〕、输出电阻〔低〕2.静态工作点的稳定:分压式偏置放大电路的组成3.非线性失真:饱和失真〔静态工作点高〕、截止失真〔静态工作点低〕4.射极输出器的组成、静态分析〔估算法、图解法〕、动态分析〔微变等效电路法、图解法〕,计算电压放大倍数〔接近1,但小于1,输入输出电压同相〕、输入电阻〔高〕、输出电阻〔低〕5.多级放大电路的放大倍数,耦合方式三种:变压器耦合、阻容耦合〔静态工作点相对独立〕、直接耦合〔静态工作点相互影响,零点漂移〕6.差分(差动)放大电路:针对缓慢变化的信号,采用直接耦合,共模信号,差模信号,抑制零点漂移,电路对称性要好7.功率放大电路状态:甲类、甲乙类、乙类,为防止交越失真,需工作在甲乙类状态下第16章集成运算放大器1.理想运算放大器的理想化条件:开环电压放大倍数∞,差模输入电阻∞,开环输出电阻0,共模抑制比∞,工作区:线性区和饱和区2.虚短、虚断3.运算放大器的比例运算、加法运算和减法运算4.电压比拟器第17章电子电路中的反应1.负反应对放大电路工作性能的影响:降低放大倍数、提高放大倍数的稳定性、改善波形失真2.深度负反应的条件〔AF>>1〕第18章直流稳压电源1.整流电路的作用2.滤波器的作用3.稳压环节的作用第20章门电路和组合逻辑电路1.二进制、十六进制和十进制的转化2.根本逻辑门电路概念:与、或、非3.逻辑代数运算:交换律、结合律、分配律、吸收律、反演律4.常用的组合逻辑电路:加法器、编码器、译码器5.例:判奇电路第21章触发器和时序逻辑电路1.触发器的触发条件、触发时间、功能2.可控RS触发器可能会出现空翻现象3.JK触发器如何转化为T触发器和D触发器4.常用的时序逻辑电路:存放器〔数码和移位〕、计数器。
PN结及其导电性1. PN结的形成将P型半导体与N型半导体通过物理、化学的方法有机的结合为一体,就会在两种半导体的交界面形成一个PN结。
由于交界处两边的电子和空穴的浓度不同(N型区自由电子多,P型区空穴多),因此N型区内的电子要向P型区扩散,P型区内的空穴也要向N型区扩散,使交界面P型区一侧出现带负电的离子,而N型区一侧出现带正电的离子,因而在交界面两侧形成一个空间电荷区,如图1所示。
图1 PN结的形成形成空间电荷区之后,半导体内部将出现内电场,其方向从N区指向P区。
内电场将阻碍N区的多数载流子(自由电子)和P区的多数载流子(空穴)继续向对方扩散,同时又促进N区的少数载流子(空穴)和P区的少数载流子(自由电子)向对方漂移。
在一定条件下,当多数载流子的扩散运动与少数载流子的漂移运动达到动态平衡叶,PN结则处于相对稳定状态。
2. PN结加正向电压如果在PN结两端加正向电压(P区接电源正端,N区接电源负端),由图2(a)可见,外电场与内电场方向相反,内电场被削弱,使多数载流子的扩散运动增强,形成较大的扩散电流(又称正向电流I)。
在一定范围内,外电场愈强,正向电流愈大。
这时PN结的正向电阻很低。
图2 (a) PN结加正向电压图2 (b) PN结加反向电压由于PN结空间电荷区形成的电位差较小,只有零点几伏,如果外加电压过大,将会产生很大的正向电流,使PN结损坏。
因此,一般都在电路中接入限流电阻R。
3. PN结加反向电压若给PN结加反向电压(P区接电源负端、N区接电源正端),由图2(b)可见,外电场与内电场方向一致,外电场加强内电场,使多数载流子的扩散运动难以进行。
但是,在外电场的作用下,P区的少数载流子(自由电子)和N区的少数载流子(空穴)将产生漂移运动,形成很小的反向电流I,即PN结的反向电阻很高。
由于少数载流子的数目与环境温度密切相关,因此温度对反向电流的影响很大。
4. PN结的单向导电性综上所述:PN结具有单向导电性能,即PN结加正向电压时,PN结正向电阻很低,正向电流较大,PN结处于导通状态;当PN结加反向电压时,PN结反向电阻很高,反向电流很小,PN结处于载止状态。
电工电子知识点内容总结电工电子知识是现代技术领域中非常重要的一部分,涵盖了许多与电气设备、电路、电子元件等相关的专业知识。
本文将从电工电子的基本概念、电路、电子元件、电机等方面进行深入的总结和介绍。
一、电工电子基本概念1. 电流、电压、电阻电流是电子在导体中移动的载体,单位是安培(A);电压是电子的电位差,单位是伏特(V);电阻是导体对电流的阻碍,单位是欧姆(Ω)。
它们是电工电子中最基本的概念,贯穿于整个电路理论。
2. 电路电路是由电源、导体和负载组成的闭合路径,用于传输电能和信号。
电路包括直流电路和交流电路两种,通过其结构和特性的不同可分为串联、并联、混合联等类型。
3. 电磁感应电磁感应是指导体中的电流在外部磁场的作用下产生感应电动势的现象。
这一概念与电磁场、法拉第定律、洛伦兹力等相关,是电机、发电机等电动机械原理的基础。
4. 电工安全在进行电工作业时,必须严格遵守电工安全规范。
例如,使用绝缘工具、戴绝缘手套、穿绝缘鞋、接地保护等措施,以确保人身安全和设备可靠。
二、电力电子1. 变压器变压器是一种用于改变交流电压大小的设备,包括升压变压器和降压变压器。
通过变压器可以实现电能的输送、分配和转换。
2. 电力电子器件电力电子器件包括二极管、晶闸管、场效应管、三极管等,用于电路的整流、调速、控制等。
其中,晶闸管是一种特殊的半导体器件,具有电压控制和功率控制的特点,应用广泛。
3. 变频器变频器是一种用于改变电机转速的设备,通过调节输入电压频率和幅值,可以实现对电机的精确控制,广泛应用于交流电机控制系统中。
例如,变频器可以实现电梯、风机、水泵等设备的调速功能。
三、电路与电子元件1. 电路分析电路分析是电工电子中的重要学科,包括基尔霍夫定律、戴维南定理、诺顿定理、电压分压定律、电流分配定律等方法,用于分析电路中的电压、电流、功率等参数。
2. 电子元件电子元件包括电阻、电容、电感、二极管、三极管、场效应管等,它们是电路中的基本构成单元,用于实现对电流、电压、频率等信号的调理和控制。
《电工与电子技术基础》教材复习知识要点第一章:直流电路及其分析方法复习要点基本概念:电路的组成和作用;理解和掌握电路中电流、电压和电动势、电功率和电能的物理意义;理解电压和电动势、电流参考方向的意义;理解和掌握基本电路元件电阻、电感、电容的伏-安特性,以及电压源(包括恒压源)、电流源(包括恒流源)的外特性;理解电路(电源)的三种工作状态和特点;理解电器设备(元件)额定值的概念和三种工作状态;理解电位的概念,理解电位与电压的关系。
基本定律和定理:熟练掌握基尔霍夫电流、电压定律和欧姆定理及其应用,特别强调Σ I=0和Σ U=0时两套正负号的意义,以及欧姆定理中正负号的意义。
分析依据和方法:理解电阻的串、并联,掌握混联电阻电路等效电阻的求解方法,以及分流、分压公式的熟练应用;掌握电路中电路元件的负载、电源的判断方法,掌握电路的功率平衡分析;掌握用支路电流法、叠加原理、戴维宁定理和电源等效变换等方法分析、计算电路;掌握电路中各点的电位的计算。
基本公式:欧姆定理和全欧姆定理Rr E I R U I +==0, 电阻的串、并联等效电阻212121,R R R R R R R R +=+=串串 KCL 、KVL 定律0)(,0)(=∑=∑u U i I 分流、分压公式U R R R U U R R R U I R R R I I R R R I 2122211121122121,;,+=+=+=+= 一段电路的电功率ba ab I U P ⨯= 电阻上的电功率R U R I I U P 22=⨯=⨯= 电能tP W ⨯=难点:一段电路电压的计算和负载开路(空载)电压计算,注意两者的区别。
常用填空题类型:1.电路的基本组成有电源、负载、中间环节三个部分。
2.20Ω的电阻与80Ω电阻相串联时的等效电阻为 100 Ω,相并联时的等效电阻为 16 Ω。
3.戴维南定理指出:任何一个有源二端线性网络都可以用一个等效的 电压 源来表示。
大一电工电子技术知识点电工电子技术是现代电气工程中非常重要的一部分,包含了各种电子元器件、电路理论、电源与功率电子等内容。
作为大一学生,了解电工电子技术的基本知识点对于今后的学习和工作都至关重要。
本文将为大家介绍大一电工电子技术的主要知识点。
一、基本电路理论大一电工电子技术的第一个重要知识点是基本电路理论。
在电子领域中,了解电路的基本组成和工作原理是非常重要的。
主要包括以下内容:1. 电压、电流和电阻:电路中最基本的三个概念。
电压是电路中的驱动力,电流是电荷在电路中的流动,电阻则是限制电流流动的因素。
2. 电阻、电流和电压的关系:欧姆定律是描述电流、电压和电阻之间关系的基本规律。
根据欧姆定律,电流等于电压除以电阻。
3. 并联电路和串联电路:并联电路是指多个电器或元件的正负极连接在一起,形成多个路径,电流可以在这些路径中分流。
串联电路是指多个电器或元件正负极从一个方向进入和流出的方式连接在一起。
4. 奇异电路和戴维南定理:奇异电路是指电路中存在电源内阻的情况。
戴维南定理是一种简化奇异电路计算的方法,可以将电源内阻简化为一个等效电阻。
二、电子元器件除了基本电路理论外,了解一些常见的电子元器件也是非常重要的。
以下是大一电工电子技术常见的几种元器件:1. 电阻器:用来限制电流流动的元器件,通常由导电材料制成。
有固定电阻器和可变电阻器。
2. 电容器:用来储存电荷的元器件。
电容器由两个导体板和介质组成,具有储存电荷和释放电荷的能力。
3. 二极管:是一种电子元器件,可以实现电流在一个方向上的导通,另一个方向上的截止。
常用于整流电路中。
4. 晶体管:是一种具有放大和开关功能的三端元器件。
常用于放大电路和开关电路中。
三、数字电子技术随着科技的不断发展,数字电子技术在电子领域中的地位越发重要。
大一学生也需要了解一些数字电子技术的基本知识。
1. 数字电路和模拟电路的区别:数字电路是处理离散信号的电路,通过使用逻辑门、触发器等元件实现数字信号的处理。

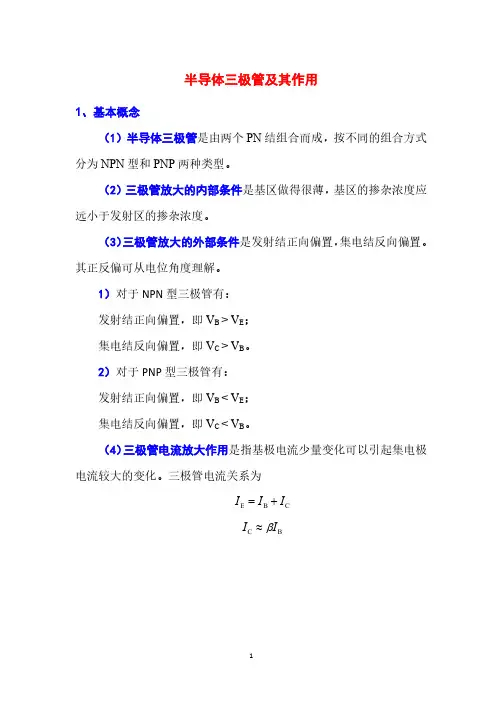

1半导体三极管及其作用
1、基本概念
(1)半导体三极管是由两个PN 结组合而成,按不同的组合方式分为NPN 型和PNP 两种类型。
(2)三极管放大的内部条件是基区做得很薄,基区的掺杂浓度应远小于发射区的掺杂浓度。
(3)
三极管放大的外部条件是发射结正向偏置,集电结反向偏置。
其正反偏可从电位角度理解。
1)对于NPN 型三极管有:
发射结正向偏置,即V B >V E ;
集电结反向偏置,即V C >V B 。
2)对于PNP 型三极管有:
发射结正向偏置,即V B <V E ;
集电结反向偏置,即V C <V B 。
(4)
三极管电流放大作用是指基极电流少量变化可以引起集电极电流较大的变化。
三极管电流关系为
C
B E I I I +=B
C I I β≈。
电工电子技术基础与技能知识点汇总1.电路:由电源、用电器、导线和开关等组成的闭合回路。
电源:把其他形式的能转化为电能的装置。
用电器:把电能转变成其他形式能量的装置。
2.电路的状态:通路(闭路)、开路(断路)、短路(捷路):短路时电流很大,会损坏电源和导线,应尽量避免。
3.电流:电荷的定向移动形成电流。
形成条件(1) 要有自由电荷。
(2) 必须使导体两端保持一定的电压(电位差)。
方向规定:正电荷定向移动的方向为电流的方向。
4.电流的大小等于通过导体横截面的电荷量与通过这些电荷量所用时间的比值。
I =tq5.电阻定律:在保持温度不变的条件下,导体的电阻跟导体的长度成正比,跟导体的横截面积成反比,并与导体的材料性质有关。
R ρSl6.一般金属导体,温度升高,其电阻增大。
少数合金电阻,几乎不受温度影响,用于制造标准电阻器。
超导现象:在极低温(接近于热力学零度)状态下,有些金属(一些合金和金属的化合物)电阻突然变为零,这种现象叫超导现象。
7.电能:电场力所做的功即电路所消耗的电能W U I t 。
.电流做功的过程实际上是电能转化为其他形式的能的过程。
1度hk W 1⋅ 3.6⨯106J8.电功率:在一段时间内,电路产生或消耗的电能与时间的比值。
PtW或P U I9.焦耳定律:电流通过导体产生的热量,跟电流的平方、导体的电阻和通电时间成正比。
QI 2 R t10、电源的电动势:等于电源没有接入电路时两极间的电压。
用符号E 表示。
(1)电动势由电源本身决定,与外电路无关。
(2)电动势方向:自负极通过电源内部到正极的方向。
11、电动势与外电路电阻的变化无关,但电源端电压随负载变化,随着外电阻的增加端电压增加,随着外电阻的减少端电压减小。
当外电路断开时,R 趋向于无穷大。
I 0,UE I R 0E ;当外电路短路时,R 趋近于零,I 趋向于无穷大,U 趋近于零。
12、当RR O 时,电源输出功率最大,但此时电源的效率仅为50%。
大一电工电子应用技术知识点电工电子应用技术是电气工程及其自动化专业的一门基础课程,它涉及到电路基础、电子器件与电路、电子测量与仪器以及电机与传感器等多个方面的知识。
掌握这些知识点对于大一电工电子专业的学生来说非常重要。
本文将依次介绍大一电工电子应用技术的主要知识点,帮助同学们理解和掌握这些内容。
一、电路基础1. 电流与电压电流指的是电荷在单位时间内通过导体横截面的数量,用安培(A)表示;电压是电势差,用伏特(V)表示。
了解电流与电压的基本概念以及它们的关系对于理解电路的运行原理非常重要。
2. 电阻与电导电阻是电路中阻碍电流流动的量,用欧姆(Ω)表示;电导是电阻的倒数,用西门子(S)表示。
了解电阻与电导对于电路分析与计算有着重要的作用。
3. 电路元件电路中常见的元件包括电阻、电容和电感等。
电阻用于限制电流流动,电容储存电荷,电感储存磁能。
了解这些元件的特性和使用方法对于设计和分析电路至关重要。
二、电子器件与电路1. 二极管二极管是一种具有单向导电特性的电子器件,主要用于整流和保护电路中。
了解二极管的结构、工作原理以及常见的应用场景对于电子电路设计非常重要。
2. 可控硅可控硅也被称为晶闸管,是一种具有控制性能的半导体器件。
它可以控制电流的导通和截止,常用于直流电压控制以及交流电的调制等应用。
3. 晶体管晶体管是一种电子管,主要用于放大和开关电路。
了解晶体管的工作原理以及不同类型的晶体管的特点对于电子电路的设计与分析非常重要。
三、电子测量与仪器1. 示波器示波器是常用的电子测量仪器,可以用来显示电压信号的波形。
了解示波器的使用方法以及如何正确读取示波器的测量结果对于电路实验和调试非常重要。
2. 多用表多用表是一种常见的电路测量仪器,可以测量电压、电流和电阻等参数。
学会使用多用表进行电路测量对于电子工程师来说必不可少。
四、电机与传感器1. 电机电机是将电能转化为机械能的装置,广泛应用于工业和家电领域。
了解不同类型的电机以及其原理和工作特点对于电机的选择和应用至关重要。
1、PN 结的形成在同一片半导体基片上,分别制造P 型半导体和N 型半导体,经过载流子的扩散,在它们的交界面处就形成了PN 结多子扩散运动多子边扩散边复合少子漂移运动内电场空间电荷区也称耗尽层扩散的结果是使空间电荷区逐渐加宽空间电荷区越宽,内电场越强,就使漂移运动越强,而漂移使空间电荷区变薄------------------------++++++++++++++++++++++++P 型半导体N 型半导体扩散和漂移这一对相反的运动最终达到平衡,相当于两个区之间没有电荷运动,空间电荷区的厚度固定不变。
1、PN 结的形成------------------------++++++++++++++++++++++++P 区N 区空间电荷区(1)空间电荷区中没有载流子(2)空间电荷区中内电场阻碍 P 区中的 空穴、N 区中的电子(都是多子) 向对方作扩散运动(3)P 区中的电子和N 区中的空穴(都是少子), 数量有限,由它们形成的电流很小注意:2、PN 结正向偏置PN 结正向偏置(加正向电压):P 区接电源高电位端、N 区接电源低电位端----++++PN RU S +_空穴自由电子内电场外电场变薄内电场被削弱,多子的扩散加强,能够形成较大的扩散电流 I FI F3、PN 结反向偏置PN 结反向偏置(加反向电压):P 区接电源低电位端、N 区接电源高电位端----++++PN RU S +_自由电子空穴内电场外电场变 厚内电场被加强,多子的扩散受抑制。
少子漂移加强,但少子数量有限,只能形成较小的反向电流 I R ( A 级)I R4、PN结单向导电性(1)PN 结加正向电压时,PN结变窄,正向电流较大,正向电阻较小,PN结处于导通状态(2)PN 结加反向电压时,PN结变宽,反向电流较小,反向电阻较大,PN 结处于截止状态(3)温度越高少子的数目越多,反向电流将随温度增加,但与反向电压无关PN 结的“正偏导通,反偏截止”,称为单向导电特性此性质是PN结构成半导体器件的基础。
理想运算放大器1.理想的运算放大器的条件开环电压放大倍数:∞→0u A ;差模输入电阻: ∞→id r ;开环输出电阻0→o r ;共模抑制比:∞→CMRR K 。
由于实际运算放大器的参数接近理想化条件,因此用理想运算放大器模型分析实际的运算放大器不会产生多大的误差。
2.理想的运算放大器的图形符号图1 理想运算放大器图形符号图1为理想运算放大器的图形符号。
它有两个输入端和一个输出端。
反相输入端标“-”号,同相输入端标“+”号。
它们对地的电压分别用-u 、+u 和o u 表示。
“∞”表示开环电压放大倍数的理想化条件。
3.分析理想的运算放大器的重要结论将运算放大器理想化后,分析由理想运算放大器构成的线性应用电路时,分析依据有两条:(1) 两输入端“虚短路”由于运算放大器开环电压放大倍数很高,近似为∞,而输入电压又是有限制,所以00≈=u o i A u u 即集成运算放大器两输入端的电压非常接近于零,但又不是短路,故称为“虚短”。
即-+≈u u(2) 两输入端“虚断路”由于运算放大器差模输入电阻很高,,∞→id r 在线性放大区工作时输入端的差值电压-+-u u 又很小,因此流进两输入端的电流近似为零,即0,0≈≈-+i i上式表明,流入集成运放的两输入端的电流可视为零,但不是真正断开, 故称为“虚断”。
(3) 若同相输入端接“地”(0u),则反相输入端近似等于“地”电位,称=+为“虚地”,即=u-输入端的“虚短”和“虚断”体现了运算放大器在理想化条件下矛盾的对立和统一,是分析集成运算放大电路的基本依据。
电工电子技术知识点归纳高一电工电子技术知识点归纳在高一电工电子技术学科中,我们需要掌握一系列的基础知识和技能,以便能够理解和应用电工电子技术的原理和方法。
本文将对电工电子技术的主要知识点进行归纳,并提供一些相关的实例和案例来加深理解。
一、电工电子技术概述电工电子技术是研究电气工程中电流、电磁场、电子元件和电子器件等基本理论和技术的科学与技术。
它是电气工程技术学科体系中的重要组成部分,同时也是现代信息技术的基础。
二、电路基础知识1. 电流和电压:电流是电荷运动产生的物理现象,单位是安培(A);电压是描述电势差的物理量,单位是伏特(V)。
2. 电阻和电功率:电阻是电阻器对电流的阻碍程度,单位是欧姆(Ω);电功率是电能转化为其他形式能量的速率,单位是瓦特(W)。
3. 串联和并联电路:串联电路是多个电器连接在一起,电流依次流过每个电器;并联电路是多个电器连接在一起,电流分流经过每个电器。
三、电子元件和电子器件1. 二极管:二极管是最简单的一种电子器件,具有单向导电特性,常用于电流的整流、检波和开关等应用。
2. 晶体管:晶体管是一种控制电流的电子器件,根据控制信号的不同可以实现放大、开关和振荡等功能。
3. 集成电路:集成电路是将多个电子元件集成在一块芯片上,具有体积小、功耗低和性能优越等特点,广泛应用于计算机、通信和消费电子等领域。
四、数字电路与逻辑门1. 布尔代数:布尔代数是一种逻辑系统,用于描述和分析数字电路的行为和运算。
2. 逻辑门:逻辑门是实现布尔运算的基本电子元件,包括与门、或门、非门、异或门等。
3. 组合逻辑电路与时序逻辑电路:组合逻辑电路的输出只与当前输入有关,时序逻辑电路的输出除与当前输入有关外还与过去的输入有关,如触发器和计数器等。
五、传感器与控制器1. 传感器:传感器是将外界信息转换成电信号的装置,常用于测量和检测等应用。
2. 控制器:控制器是根据传感器所采集到的信号进行判断和决策,并通过控制输出实现对被控对象的控制。
《电工电子技术》复习要点第一章电路分析方法一、学习内容1.电路的基本组成及模型;2.电路元件的定义约束及连接约束;3.理解理想电压源和理想电流源的概念及特点;4.基尔霍夫电流和电压定律及应用两定律分析复杂电路的方法和技能;5.支路电流法与结点电压法;6叠加定律和戴维南定理分析电路的步骤和适用场合及应用它们对电路进行分析和计算。
二、学习目的1.了解电路的基本组成及各部分的作用,了解电气设备额定值及电路工作状态;2.理解电路模型的基本概念;3.掌握理想电路元件与实际元器件的区别;4.理解理想电压源和理想电流源的概念及特点;5.理解电源模型与实践电源的对应关系,熟练掌握电源模型之间的等效互换方法;6.掌握电能与电功率概念;7.理解基尔霍夫电流和电压定律的内容,熟练掌握应用两定律分析复杂电路的方法和技能;8.掌握电压、电流参考方向在电路分析中的重要性以及与电压、电流实际方向的联系;9.掌握支路电流法与结点电压法,掌握应用这两种方法分析电路的方法和技能;10.了解叠加定律和戴维南定理分析电路的步骤和适用场合,并能应用它们对电路进行分析和计算。
三、自我测试一) 单选题(在每小题列出四个备选答案中只有一个答案是符合题目要求的,请将其代码涂在答题卡上。
)1. 为电流的实际方向。
( )A.正电荷运动的方向或负电荷运动的相反方向B.正电荷运动的相反方向或负电荷运动的相反方向C.正电荷运动的相反方向或负电荷运动的方向D.正电荷运动的方向或负电荷运动的方向2.若某个元件对外只有两个联接端钮,这样的元件称为端元件。
()A.一B.二C.三D.四3.实际电路的电路模型是由相互联结而成,它是组成电路模型的。
( )A.理想电路元件,必要元件B.最小单元必要元件C.理想电路元件,最小单元D.必要元件,最小单元4.在分析计算电路时,常可选定某一方向作为其。
( )A.任意,实际方向B.任意,参考方向C.固定,实际方向D.固定,参考方向2.简述题5.实际电气设备包括和两个部分。
( ) A.电器设备联接设备 B. 电工设备并联设备C.电器设备并接设备 D. 电工设备联接设备6.端电压的方向规定为指向。
( )A.高电位端低电位端 B. 低电位端高电位端C.高电压端低电压端 D. 低电压端高电压端7.电源短路时电路的负载电阻为、电源的端电压为。
()A.零,无穷大B.无穷大,无穷大C.零,零D.无穷大,零8.对负载而言,多个电压源串联可用一个电压源等效,其电动势为多个电压源电动势的、内阻为多个电压源各自内阻的。
()A.代数和,和 B.代数差,和C.代数和,差D.代数差,差9.电路中的每一分支称为,电路中3条或3条以上的支路相联接的点称为。
( ) A.支路,节点 B. 干路,结点C.支路,结点 D. 干路,节点10.如果两个二端网络的相同,那么,它们对二端网络的作用也就相同( ) A.伏安关系,内部电路 B. 所含电源,内部电路C.伏安关系,外部电路 D. 所含电源,外部电路11.题所示电路,假定E1=6V ,I1=1A时,I3的值为正值还是负值?()A.正值 B. 负值C.零 D. 不确定12.如题所示,假定I2=3A,计算I3的值?()A.-1A B. -2A C.-3A D. -4A13.回路是一个的电路。
从回路任一点出发,沿回路循行一周(回到原出发点),则在这个方向上的电位降之和等于电位升。
( )A.闭合,之差 B. 断开,之和C.断开,之差 D. 闭合,之和14.电压源模型是用和内阻R0串联来表示电源的。
( ) A.电流I ,电路模型 B. 电动势E ,电压模型C.电动势E,电路模型 D. 电流I ,电压模型15.多个电压源可用一个电压源等效,多个电流源可用一个电流源等效。
( ) A.串联,并联 B. 并联,串联C.并联,并联 D. 串联,串联二) 多选题(在每小题列出六个备选答案中有二至六个是符合题目要求的,请将其代码涂在答题卡上。
)1.受控电源可分为____和_____两个部分。
如果控制端不消耗功率,受控端满足理想电压源(或电流源)特性,这样的受控电源称为______。
()A、控制端B、受控端C、正极D、负极E、理想受控端F、理想受控电源2.利用支路电流法选择独立的方程的原则为()A.对n个结点、m条支路的电路,可列出n-1个独立的结点电流方程。
B.对n个结点、m条支路的电路,可列出m-n+1个独立的回路电压方程。
C.对n个结点、m条支路的电路,可列出m-n个独立的回路电压方程。
D.对n个结点、m条支路的电路,可列出n个独立的结点电流方程。
E.对n个结点、m条支路的电路,可列出n-m+1个独立的结点电流方程。
F.对n个结点、m条支路的电路,可列出m-1个独立的结点电流方程。
3.电路如下图,下面描述正确的是()A.图中共有4条支路和2个结点B.图中电路只有一个独立结点电流方程C.图中共有3条回路D.图中电路可以列出三个独立的回路方程E.上面描述至少有一个不正确4.二端网络(或元件)上电压相量与电流相量之比,称为该网络(或元件)的____。
用大写字母___表示。
( ) A、阻抗B、电压C、V D、Z E. I5.当电压源开路时,电源的端电压等于____ ,电路的电流为____ ,电源的输出功率为____ 。
()A. 电源电动势B.正值C. 0D. 0E.以上都不对6. _____是制作厂为了使产品能在给定的工作条件下正常运行而对电压、电流、功率及其它正常运行必须保证的参数规定的正常允许值。
在电路中实际测量出来的值是____ ( ) A、实际值B、超出值C、额定值D丢失值 E.最大值三)填空题(请在每小题的空格中填上正确的答案。
)1.实际电气设备包括电工设备、联接设备两个部分。
通过联接设备相互联接,形成一个电流通路便构成一个实际电路。
2.所谓有源二端线性网络就是具有 个端线路的电路部分,其中含有电源元件。
3.当电源 时,电源开关断开、电源的端电压等于电源电动势、电路电流为零、电源输出功率为零。
4.所谓有源二端线性网络就是具有 出线端的电路部分,其中含有电源元件。
四)简答计算题1.如下图,假定I 1= 4A ,I 2= 3A ,2R =6Ω,3R =20Ω,请计算E2的值?2.如下图所示的电路中,R 0=1Ω,R L =49Ω,E=5V ,计算开关闭合与断开两种情况下的电压U?3.有一直流电压源,其额定功率N P =300W ,额定电压N U =60V ,内阻0R =0.5Ω,负载电阻L R ,其电路如下图所示。
请求:额定工作状态下的电流及负载电阻L R 的大小;4.如下图所示电路,假定2I = -1A 、请计算3I 、2E 、1E 的值?5.如下图所示的电路中,假定I 1=3A 、R1=2Ω,E1为正值,请判断I3为正值还是为负值?当E1=-7V 时,请问I3为正值还是为负值?6.如下图所示的电路中,R0=1Ω,RL=49Ω,E=5V ,计算开关闭合与断开两种情况下的电压U .五)综合题1.电路如下图所示,求电流I2.有一节未知参数的电池,我们想知道其电动势及内阻,给你一个电压表和一个10Ω电阻,应如何测量,请说明方法并画出电路(电压表内阻非常大)?3.如图所示电路中,R 1=4Ω、R 2=R 4=3Ω、R 3=R 5=6Ω、U=6V 请求I 、U 1?四、参考答案:(可以省略提问)一)单选题、1.A 2.B 3.A 4.B 5.D 6. A 7.C 8.A 9 A 10. C 11.D 12.A 13.D 14.C 15.A二)多选题 1.ABF 2. AB 3..ABDE 4.AD 5. ACD 6.CA三)填空题、1. 电工设备 2. 两个 3. 开路 4. 两个四)简答计算题1. 解:由节点电流法知:I 3=I 1+I 2 即I 3=4+3I 3=7(A)由基尔霍夫电压定律知:E2=3R *I 3+2R *I 2E2=20*7+6*3E2=140+18=158(V)答:E 2=158V4. 解:当开关断开时,端电压U=E=5V当开关闭合时,E=I*R0+I*RLU=I*RL由题意知:E=5V ,R0=1Ω,RL=49Ω,带入上式得U=4.9V3. 解:N P =N U *N IN I =60300=5AN U —N I *(0R +L R )=0RL=11.5Ω答:额定工作状态下的电流及负载电阻RL 分别为:5A , 11.5Ω4. 解:I1+I3=I2I3= -5A由闭合回路中升降电压之和为0可得:E2-20*I3-6*I2=0E2= -106VE1+20*I1+6*I2=0E1= -74V答:I3、E2、E1的值分别为-6A 、-106V 、-74V5. 解:由回路电压法知道:E1=I1*R1+I3*R3I3=(E1-I1*R1)/R3当I 1=3A 、R1=2Ω时,如果E1大于6V ,I3为正,E1小于6V ,I3为负。
当I 1=3A 、R1=2Ω,E1=-7V 时,I3为负。
6. 解:当开关断开时,端电压U=E=5V当开关闭合时,E=I*R0+I*RLU=I*RL由题意知:E=5V ,R0=1Ω,RL=49Ω,带入上式得 U=4.9V五)综合题1.解:由图知,电流I 即两个电流源和一个电压源流过的电流叠加而成的,此电路可以看成以下三个电路的叠加I1=2*1/3=0.67A I2=2/(2+1+1)=0.5A I3=2*2/4=1A所以I=I1+I2+I3=2.17A2.解:测量电路如图所示,具体的测量方法说明如下:先将开关K断开,读取电压表的读数(设为U1),该数据等于电源的电动势,所以E= U1将开关闭合时,读取电压表的读数(设为U2)I *R0= U1–U2电压表内阻非常大,有:I = U2/10所以R0=10( U1–U2)/ U23.解:简化后的电路如下图所示由上图知:bc两点间的电阻Rbc=R3*R5/(R3+R5)=6*6/(6+6)=3Ωac两点间的电阻Rac=R4*(R2+Rbc)/(R4+R2+Rbc)=3*(3+3)/(3+3+3)=2Ω由基尔霍夫电压定律知: U=I*(R1+Rac)I=U/(R1+Rac)=6/(4+2)=1A-U1=I*R1U1=-I*R1=-1*4=-4V由以上知,I=1A,U1=-4V第二章正弦交流电路一、学习内容1.正弦量的几种表示方法;2.电阻、电容、电感元件上的电压、电流关系及功率关系;3.电阻、电容、电感元件的相量模型;4.基本元件串联、并联组成的正弦交流电路进行分析计算;5.提高功率因数的方法。
二、学习目的1.了解正弦量的几种表示方法,掌握正弦量的三要素、相位差、有效值的概念;2.掌握单电阻、电容、电感元件上的电压、电流关系及功率关系;3.掌握电阻、电容、电感元件的相量模型;4.掌握对由基本元件串联、并联组成的简单正弦交流电路进行分析计算;5.了解提高功率因数的方法。
