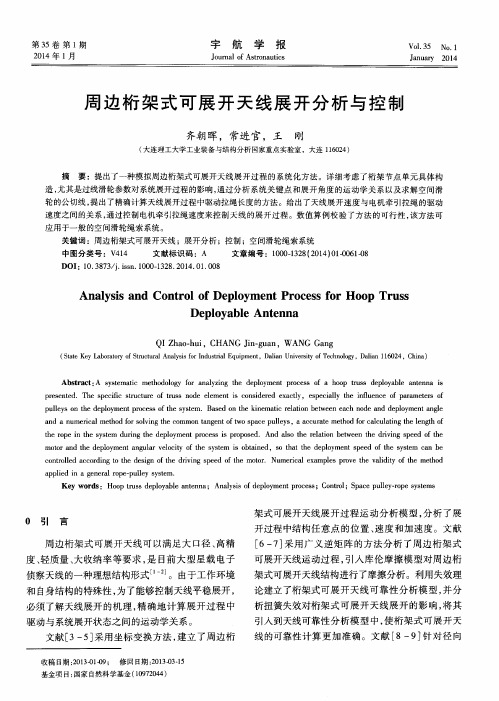

周边桁架可展开天线展开过程运动分析及控制

某索网天线双环桁架的结构设计、分析及优化某索网天线双环桁架的结构设计、分析及优化一、引言随着科技的发展，无线通信技术在我们生活中起到了越来越重要的作用。

而天线作为无线通信技术的关键部分之一，其性能直接影响着通信质量和覆盖范围。

某索网天线双环桁架作为一种新型的天线结构，因其结构简单、重量轻、抗风能力强等优点逐渐受到研究者的关注。

本文旨在对某索网天线双环桁架的结构进行设计、分析和优化。

二、结构设计某索网天线双环桁架由大直径铁索和小直径铁索组成，其中大直径铁索连接桁架的上下两个环，小直径铁索则连接桁架内部并与大直径铁索之间形成一个小环。

桁架由多个相互连接的桁架杆件构成，形成一个强度和刚度均能满足要求的桁架结构。

该结构的设计要求必须考虑到天线的工作频率、使用环境、连接方式等多个因素。

首先，根据天线的工作频率，确定天线直径和桁架杆件的长度。

其次，考虑到使用环境对天线的抗风能力要求，需要设计合适的连接方式和合理的结构设计。

最后，通过有限元分析对设计的桁架结构进行验证，确保其满足抗风能力和强度刚度的要求。

三、结构分析某索网天线双环桁架的结构分析主要包括静力学分析和模态分析两个方面。

静力学分析是为了研究桁架在正常工作状态下的承载能力。

通过对各杆件的受力分析，计算出桁架结构的受力情况，进而得出承载能力。

模态分析是为了研究桁架在自然频率下的振动特性。

通过对桁架结构的模态分析，可以确定桁架主要的振动模态，进一步确定桁架在使用过程中的工作频率范围，避免任何共振或谐振现象的发生。

通过对某索网天线双环桁架进行有限元分析，可以得到桁架结构的应力分布和位移情况，进一步确定桁架的结构合理性和稳定性。

四、结构优化基于对某索网天线双环桁架的结构分析，可以针对其存在的问题进行优化。

首先，可以通过调整桁架的杆件形状和布局，优化结构的刚度，提高桁架的整体稳定性和抗风能力。

其次，可以通过选择合适的材料和合理的连接方式来降低桁架结构的重量，提高天线的轻量化和便携性。

桁架可展天线展开过程分析、控制及试验可展桁架天线结构作为一种新型结构形式,近些年来在宇航和军事工程等领域的应用越来越广泛,论文首先查阅了国内外大量相关文献,总结了国内外空间可展开结构的应用情况及其展开过程分析、控制及试验测试的研究现状。

为了得到天线展开过程节点的速度、加速度等动力学特性,必须对天线的展开过程进行测量。

本文对非接触式的计算机视觉测量方法进行了研究,并将其应用在环形桁架天线和四面体可展天线的展开过程测试中。

展开过程控制是大型可展天线研究的重要内容,本文对四面体构架式天线进行了展开过程动力学分析,为了减小天线节点在展开过程中的速度、加速度,提出了对节点施加主动力的控制方案,并在实验室双圈天线模型的基础上就该方案进行了展开过程控制试验及测试。

测试采用非接触式计算机视觉测量系统,通过MATLAB程序对视频跟踪所得数据进行处理和分析,得到了展开过程中天线节点的速度,加速度。

试验结果表明,通过所施加的控制方法,有效地减小了天线节点在展开过程中的速度、加速度,从而降低了天线对星体的冲击力,验证了控制方法的可行性。

对本教研室设计的动态索张力测量仪进行了标定试验,得到了测量误差,并进行了误差分析,针对实际测量中存在的问题提出了改进方案。

对实验室的十二边环形桁架天线模型进行了展开过程动力学分析,求得结构展开运动过程中节点的速度、加速度。

在展开过程动力学分析的基础上提出了动能按余弦规律变化的控制方案,并就该控制方案进行了展开过程试验。

试验过程中采用了非接触式的计算机视觉测量系统,避免了在天线上安装传感器对天线结构造成的影响。
