污水处理厂沉淀池底板混凝土裂缝治理

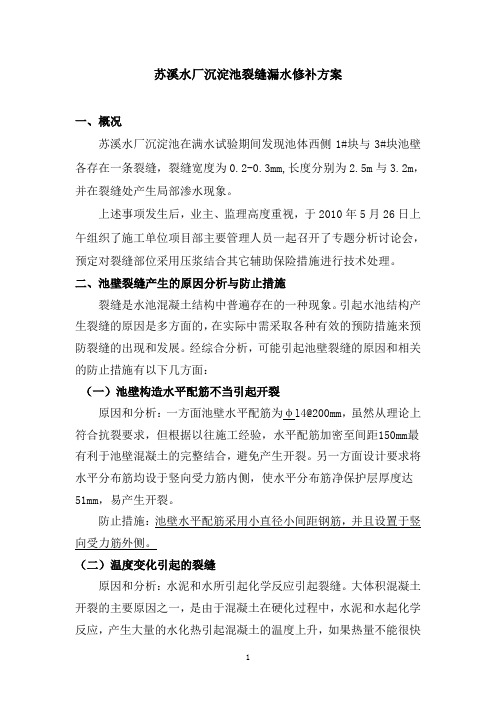

苏溪水厂沉淀池裂缝漏水修补方案一、概况苏溪水厂沉淀池在满水试验期间发现池体西侧1#块与3#块池壁各存在一条裂缝，裂缝宽度为0.2-0.3mm,长度分别为2.5m与3.2m，并在裂缝处产生局部渗水现象。

上述事项发生后，业主、监理高度重视，于2010年5月26日上午组织了施工单位项目部主要管理人员一起召开了专题分析讨论会，预定对裂缝部位采用压浆结合其它辅助保险措施进行技术处理。

二、池壁裂缝产生的原因分析与防止措施裂缝是水池混凝土结构中普遍存在的一种现象。

引起水池结构产生裂缝的原因是多方面的，在实际中需采取各种有效的预防措施来预防裂缝的出现和发展。

经综合分析，可能引起池壁裂缝的原因和相关的防止措施有以下几方面：（一）池壁构造水平配筋不当引起开裂原因和分析：一方面池壁水平配筋为φl4@200mm，虽然从理论上符合抗裂要求，但根据以往施工经验，水平配筋加密至间距150mm最有利于池壁混凝土的完整结合，避免产生开裂。

另一方面设计要求将水平分布筋均设于竖向受力筋内侧，使水平分布筋净保护层厚度达51mm，易产生开裂。

防止措施：池壁水平配筋采用小直径小间距钢筋，并且设置于竖向受力筋外侧。

（二）温度变化引起的裂缝原因和分析：水泥和水所引起化学反应引起裂缝。

大体积混凝土开裂的主要原因之一，是由于混凝土在硬化过程中，水泥和水起化学反应，产生大量的水化热引起混凝土的温度上升，如果热量不能很快散失，内部和外部温差过大，就将产生温度应力，使结构内部受压，外部受拉。

混凝土在硬化初期，只有很低的抗拉强度，如果由内外温度差引起的拉应力超过混凝土早期抗拉强度时，混凝土就要产生裂缝。

防止措施：①尽量选用低热或中热降低泥矿渣水泥、粉煤灰水泥；②减少水泥用量，将水泥用量尽量控制在450kg／m3以下；③降低水灰比，一般混凝土的水灰比控制在0．60以下；④改善骨料级配，掺加粉煤灰或高效减少水剂等来减少水泥用量，降低水化热；⑤改善混凝土的搅拌工艺，降低混凝土的入模温度；⑥在混凝土中掺加一定量的具有减水、增塑、缓凝等作用的外加剂，改善混凝土拌和物的流动性、保水性，降低水化热，推迟热峰出现的时间；⑦合理安排施工工序，严格分层、分块浇筑，以利于散热，减小约束；⑨加强混凝土养护，混凝土浇筑后，及时洒水养护，适当延长养护时间，保证混凝土表现缓慢冷却，在寒冷季节，混凝土两面必须采取保温措施，以防寒潮袭击。

污水处理厂污水池防裂抗渗的施工方法摘要：污水池防裂抗渗的施工方法在污水池施工中是非常重要的，如果不能很好的解决污水池防裂抗渗的问题，将会影响污水池整体结构质量。

本文将对污水处理厂污水池防裂抗渗的施工方法进行探讨，希望能为相关工作者提供帮助。

关键词：污水处理厂；污水池；防裂抗渗；施工方法引言：污水池混凝土的温度变形控制是防止裂缝产生的重要措施之一。

控制温度应力可从合理安排施工顺序、合理选用施工材料和配合比、合理安排施工时间（如气温不稳定时尽量不要在中午进行大面积混凝土浇筑，宜选择早晨或傍晚气温较低时进行浇筑，并在混凝土内部埋设冷却水管）等方面入手。

1 污水池出现裂缝的原因污水池裂缝产生的主要原因：混凝土在浇筑、养护过程中，水泥浆流失，水泥颗粒、集料、水泥石中含有大量的水分。

混凝土在水化热时产生大量体积膨胀，加上养护不当，使混凝土收缩变形受到限制。

在运输、浇筑、振捣过程中有杂物掉入混凝土内，对混凝土表面产生污染。

钢筋与模板固定不牢或模板支撑系统不牢固，钢筋与模板之间产生滑动。

基础或主体结构产生沉降差过大，使表面受拉而产生裂缝。

2 污水池防裂抗渗的施工方法污水池防裂防渗处理：在污水池施工过程中，应重点把握好施工过程中的防裂、抗渗以及养护等环节。

水泥墙是目前普遍使用的防渗方法，施工时在砖墙上设置50mm宽的水平和垂直的砖缝，水泥墙和砖之间形成一个封闭的隔层，从而实现对水分、盐分等的隔离[1]。

根据设计要求，水坝的厚度一般为400mm，而水坝顶面与底板交接处要用砖砌体填实，水泥墙顶面与底板交接处用混凝土填充。

为了避免出现裂缝和渗漏等情况，通常使用一种新材料——有机硅防水涂料。

这种防水涂料具有优异的防水性能，在施工时还需要掌握它的具体施工方法。

一般情况下，污水池底板需要先浇筑混凝土再做防渗处理。

不过为了保证施工质量，必须要先浇筑混凝土再做防渗处理，而且还要对混凝土进行养护。

2.1混凝土的配制污水池的底板混凝土应采用标准的配合比，即C40水泥、砂、石为1:4:4，混凝土所用的砂可以采用中粗砂，如果是水工混凝土还可以用含泥量较少的河砂。

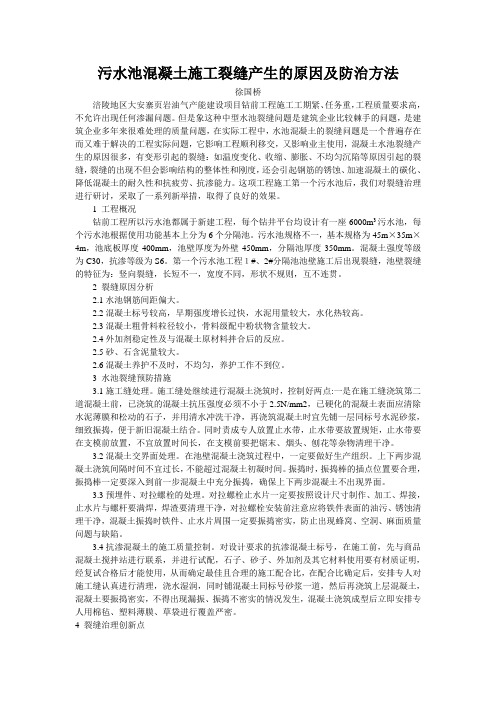

污水池混凝土施工裂缝产生的原因及防治方法徐国桥涪陵地区大安寨页岩油气产能建设项目钻前工程施工工期紧、任务重，工程质量要求高，不允许出现任何渗漏问题。

但是象这种中型水池裂缝问题是建筑企业比较棘手的问题，是建筑企业多年来很难处理的质量问题，在实际工程中，水池混凝土的裂缝问题是一个普遍存在而又难于解决的工程实际问题，它影响工程顺利移交，又影响业主使用，混凝土水池裂缝产生的原因很多，有变形引起的裂缝：如温度变化、收缩、膨胀、不均匀沉陷等原因引起的裂缝，裂缝的出现不但会影响结构的整体性和刚度，还会引起钢筋的锈蚀、加速混凝土的碳化、降低混凝土的耐久性和抗疲劳、抗渗能力。

这项工程施工第一个污水池后，我们对裂缝治理进行研讨，采取了一系列新举措，取得了良好的效果。

1 工程概况钻前工程所以污水池都属于新建工程，每个钻井平台均设计有一座6000m3污水池，每个污水池根据使用功能基本上分为6个分隔池。

污水池规格不一，基本规格为45m×35m×4m，池底板厚度400mm，池壁厚度为外壁450mm，分隔池厚度350mm。

混凝土强度等级为C30，抗渗等级为S6。

第一个污水池工程１#、2#分隔池池壁施工后出现裂缝，池壁裂缝的特征为：竖向裂缝，长短不一，宽度不同，形状不规则，互不连贯。

2 裂缝原因分析2.1 水池钢筋间距偏大。

2.2 混凝土标号较高，早期强度增长过快，水泥用量较大，水化热较高。

2.3 混凝土粗骨料粒径较小，骨料级配中粉状物含量较大。

2.4 外加剂稳定性及与混凝土原材料拌合后的反应。

2.5 砂、石含泥量较大。

2.6 混凝土养护不及时，不均匀，养护工作不到位。

3 水池裂缝预防措施3.1 施工缝处理。

施工缝处继续进行混凝土浇筑时，控制好两点:一是在施工缝浇筑第二道混凝土前，已浇筑的混凝土抗压强度必须不小于2.5N/mm2，已硬化的混凝土表面应清除水泥薄膜和松动的石子，并用清水冲洗干净，再浇筑混凝土时宜先铺一层同标号水泥砂浆，细致振捣，便于新旧混凝土结合。

污水处理厂水池结构的裂缝控制水池结构产生裂缝的原因很多，与设计、施工、使用过程中的多种因素均有关联。

本文就水池混凝土施工、水池产生裂缝的原因以及在混凝土施工过程中的抗渗、防裂技术措施这三个方面对污水厂水池施工及裂缝控制进行阐述。

标签：污水处理；裂缝成因；裂缝控制0引言污水厂的水池构筑物关系着水厂的正常运行，各种水池构筑物，常年处于盛水或潮湿环境，因此防渗漏及构筑物耐久性设计是必须考虑的。

要满足混凝土结构的正常使用，裂缝控制十分必要，对于一些特殊的盛水构筑物，例如圆形构筑物或矩形构筑物的角隅处，其多处于轴拉或小偏心受拉状态，受力十分不利，这就需要严格控制其裂缝的出现。

而更多的受力构件则处于受弯及大偏心受拉状态，这些构件从耐久性设计要求，需要控制其裂缝开展宽度，防止钢筋锈蚀而影响构筑物的使用年限。

1污水处理混凝土构件的裂缝类型及原因分析（1）塑性收缩裂缝。

混凝土构件在凝结之前，会因水分的流失而收缩。

这种收缩多见于大风或温度较高天气，裂缝形式枣核状，中间宽，两侧细且长短不一，且不连通。

裂缝长度一般20-30厘米，较长的裂缝可达2-3米，宽度一般1-5毫米。

这种裂缝产生的原因为：混凝土构件在凝结之前强度很低，受到外部环境影响，例如较高的温度或大风的影响，表面水分流失严重，造成毛细管中产生较大的负压而使混凝土体积急剧收缩，混凝土此时的强度又难以抵抗这种收缩力，因此会产生开裂。

这种裂缝影响的因素有很多，如混凝土的凝结时间、水灰比、大气环境、风速、温、湿度等。

（2）化学反应裂缝。

化学反应裂缝包含钢筋锈蚀引起的裂缝及碱骨料反应裂缝，是混凝土裂缝产生的常见形式。

碱骨料反应裂缝是膨胀性裂缝，在没有约束的情况下出现网状裂缝，当有外部约束的情况下，由于受到限制，膨胀力较大区域会出现于钢筋两侧，会导致顺筋裂缝的产生。

另外，二氧化碳溶于水会形成碳酸，可与混凝土材料发生化学反应，形成碳酸钙，即所谓的碳化反应，导致钢筋缺乏保护，碳化还会破坏混凝土内钢筋的氧化膜引起生锈，进而导致钢筋与混凝土的剥离，混凝土构件缺乏整体性，影响混凝土结构的安全性及正常使用。

现浇钢筋混凝土水池池壁裂缝原因分析及控制措施发布时间：2021-12-06T06:52:07.393Z 来源：《建筑工人》2021年第10期作者：杜学华[导读] 现如今，随着社会的不断进步，科学技术的快速发展及互藏新，工业取得了迅速发展，环境保护日渐重要，新建、改扩建污水处理厂越来越多。

从我参加的平罗县供水水质净化改造工程、平罗县黄渠桥镇污水处理项目及平罗县第三水厂项目等项目施工情况来看，在进行现浇钢筋混凝土水池施工过程中，现池池壁产生裂缝现象普遍发生，给污水及给水处理工程带来了巨大的经济损失。

因此，本文分析了水池池壁产生裂缝的原因，提出了水池池壁裂缝合理、有效的控制措施。

杜学华宁夏华通建筑有限公司753000摘要：现如今，随着社会的不断进步，科学技术的快速发展及互藏新，工业取得了迅速发展，环境保护日渐重要，新建、改扩建污水处理厂越来越多。

从我参加的平罗县供水水质净化改造工程、平罗县黄渠桥镇污水处理项目及平罗县第三水厂项目等项目施工情况来看，在进行现浇钢筋混凝土水池施工过程中，现池池壁产生裂缝现象普遍发生，给污水及给水处理工程带来了巨大的经济损失。

因此，本文分析了水池池壁产生裂缝的原因，提出了水池池壁裂缝合理、有效的控制措施。

关键词：现浇钢筋混凝土；水池池壁裂缝；原因及控制措施前言：现代化工程建设中，混凝土依然是普遍使用的一种建筑材料。

然而，混凝土材料易受温度条件影响，产生裂缝问题。

由于水池池壁长时间处在干湿交替环境中，经常承受温度、湿度的反复变化，导致结构内部混凝土在温度应力作用下，引发水池池壁裂缝问题，影响水池使用功能。

为此，现浇钢筋混凝土水池设计施工中，需严格控制水池池壁裂缝问题，尽可能的降低其危害程度。

1水池池壁产生裂缝的原因1.1材料本身的问题水泥在发生水化反应过程中，会散发大量热量，致使混凝土内部和外部产生温差，产生表面拉应力。

混凝土完成浇筑后，水化反应较剧烈，水分急剧蒸发，使表面沁水，导致混凝土收缩。

污水处理厂水池结构的裂缝控制探究发布时间：2021-10-27T02:41:15.041Z 来源：《基层建设》2021年第20期作者：朱苏培[导读] 摘要：很多因素都会引发污水处理厂水池结构裂缝问题，例如设计和施工以及使用过程中的因素都会引发污水处理厂水池裂缝问题，本文主要分析了污水处理厂水池结构的裂缝控制措施，提出针对性的控制措施，保障污水处理厂运行的稳定性。

江苏省核工业二七二地质大队江苏南京 210000；江苏核工业格林水处理有限责任公司江苏南京 210000摘要：很多因素都会引发污水处理厂水池结构裂缝问题，例如设计和施工以及使用过程中的因素都会引发污水处理厂水池裂缝问题，本文主要分析了污水处理厂水池结构的裂缝控制措施，提出针对性的控制措施，保障污水处理厂运行的稳定性。

关键词：污水处理厂；水池结构；裂缝；控制措施污水处理厂水池发挥着重要的作用，因为常年盛水因此很容易发生渗漏问题。

为了正常的使用混凝土结构，需要加强控制污水处理厂水池裂缝。

针对特殊的污水处理厂水池，在轴拉和受拉状态中，将会影响到受力均匀性，因此需要控制裂缝问题。

一些受力构件处于受弯状态中，在耐久性设计中需要控制裂缝问题，延长整体构筑物的使用年限。

一、分析污水处理厂水池结构裂缝的类型和原因（一）塑性收缩裂缝混凝土结构在凝结过程中将会流失水分，从而引发收缩问题，在大风和高温天气中经常会出现这类收缩问题，主要是呈现出枣核状的裂缝，这种裂缝的长度通常是处于20~30cm范围内。

产生这种裂缝是因为在混凝土构件凝结之前，整体强度比较低，再加上外部环境的影响，快速的流失表面的水分，急剧收缩混凝土体积，而混凝土的强度无法抵抗收缩力，从而产生开裂问题【1】。

（二）化学反应裂缝化学反应裂缝包括钢筋锈蚀裂缝和碱骨料反应裂缝，这是常见的混凝土裂缝形式。

碱骨料裂缝是一种膨胀性裂缝，这种裂缝呈现出网状，在外力的影响下，因为存在限制，因此在钢筋两侧将会呈现出较大的膨胀力，因此会沿着钢筋产生裂缝问题。

絮凝沉淀池走道板裂缝处理方案
絮凝沉淀池钢筋砼浇筑成型约三个月后发现走道板板中产生了横向贯穿裂缝，我技术部门分析认为:
产生裂缝的原因是该走道板为单向板，长度长（20m），自重大（100厚），当拆模后由于板产生绕度，当超过砼强度极限，而产生裂缝，该裂缝虽然不严重影响砼走道板的使用功能，但砼内的钢筋会受到雨水渗漏入裂缝内而锈蚀钢筋，而影响而走道板的使用寿命，为此需作出修补处理。

处理方案：表面涂抹环氧胶泥（或粘贴环氧玻璃）法
涂抹环氧胶泥前，将裂缝附近表面灰尘、浮渣清除、洗净并干燥。

油污应用有机溶剂或丙酮擦洗净。

如表面潮湿，应用喷灯烘烤干燥、预热，以保证胶泥与基层良好的粘结。

基层干燥困难时，则用环氧煤焦油胶泥（涂料）涂抹。

较宽裂缝先用刮刀堵塞环氧胶泥，涂刷时用硬毛刷或刮板蘸取胶泥，均匀涂刮在裂缝表面，宽80~100mm，一般涂刷二遍。

贴环氧玻璃布时，一般贴1~2层，第二层布的周边应比下面一层宽10~15mm，以便压边。

环氧浆液、腻子、胶泥的配合比及技术性能
苏州工业园区水厂二期扩建工程走道板裂缝处理方案
编制：
审核：
审批：
常州市市政建设工程总公司第五项目部
二00五年八月。

污水厂混凝土结构水池抗裂防渗防锈综合处理技术摘要：污水处理厂混凝土结构水池因使用功能特殊性，池体混凝土结构对抗裂、防渗、防锈要求较高。

池体若出现渗漏，将会给周边土壤和地下水造成污染，而污水厂停止运营又将影响本区域的污水排放。

因此，在污水厂水池主体结构施工中，最为关键的环节是如何解决混凝土结构水池的抗裂防渗防锈问题。

本文根据施工实践和历年来的经验总结，阐述了污水处理厂混凝土结构池体抗裂、防渗、防锈的具体措施，以供同行参考。

关键词：污水厂；混凝土结构；水池；抗裂；防渗；防锈；施工技术一、工程概况溯天环保科技有限公司扩建工程规模2.2万m3/d，该工程主要由污水池、调节池、应急池进水池、混合反应池及斜管沉淀池、生物反应池、MER池、临时水池、加药间及配药池及MBR设备间、106臭氧催化系统、活性炭吸附系统吸附罐区、活性炭吸附系统储存仓库、及相关附属工程组成。

本工程施工难度最大水池为污水池，为钢筋混凝土板壳结构，基础垫层C15砼，筏板基础为C40P8砼，池壁、池顶板和直形墙均为C35P8砼，水池局部涉及高支模，高8.5m。

二、抗裂防渗防锈施工技术为使污水池砼结构达到抗裂、防渗、防锈效果，我们从优化混凝土性能、模板支架施工、钢筋绑扎、混凝土浇筑及养护、特殊部位和薄弱环节质量控制等角度采取措施来提质创优。

1 混凝土原材料控制为提升混凝土性能，使其满足污水池砼结构所需的特殊性能要求。

外加剂我们优选混凝土减水剂行业龙头江苏苏博特新材料股份有限公司的PCA-I聚羟酸型高性能减水剂，膨胀剂选用上海众繁建筑工程有限公司的SY-T复合纤维增韧剂，水泥采用盘固水泥集团有限公司性能良好的P.O 42.5水泥，掺合料使用华能国电的II级粉煤灰，并严控制砂、石粗细骨料粒径、级配和含泥量。

粗骨料采用级配良好、粒径在5～25mm的碎石，含泥量不超过1%；细骨料采用中砂（河砂），含泥量不超过3%，并将混凝土塌落度控制在180±20mm。

沉淀池池壁裂缝产生原因浅析及处理摘要：山东某污水处理厂主要负责处理大豆蛋白、淀粉、淀粉糖废水，二沉池施工完成后池壁出现竖向裂缝，从基础处理、结构配筋及底板约束3个方面分析其原因，并对裂缝进行了处理。

关键词：沉淀池池壁裂缝污水处理厂一、工程概况山东某污水处理厂主要负责处理大豆蛋白、淀粉、淀粉糖工艺废水，日处理水量12000m³。

其中，二沉池于2011年11月开工建设，2012年4月完工。

池身为钢筋混凝土结构，直径19m，池深3.5m，池壁厚300mm，为C25商品混凝土，设计水平配筋为池壁内侧Φ14＠200mm外侧Φ16＠160mm，池壁内侧竖向配筋Φ18、Φ22间隔布置，间距200mm，外侧配筋Φ12、Φ14间隔布置，间距160mm。

未留后浇带，整体一次浇筑完成。

二、裂缝分布情况二沉池施工完成一段时间后，发现池壁出现竖向裂缝，长度1.0-3.2m，裂缝基本分布在池壁中间部位，实测裂缝间距为4-9m，宽度为0.14-0.36mm（稳定后为0.13-0.23mm），部分裂缝深度较深，盛水后出现渗水现象。

三、原因分析根据薄壁结构产生裂缝的一般规律，现从基础处理、结构配筋及底板约束3个方面作一些分析：1、基础处理沉淀池的基础经多次沉降观测，构筑物沉降仅1-2mm，基本可排除因不均匀沉降产生结构裂缝的可能性。

2、结构配筋经用钢筋测量仪对池壁钢筋分布情况进行检测，钢筋间距及保护层基本符合设计要求。

池壁水平配筋间距池壁内侧为200mm，外侧为160mm，《建筑技术》上有多篇按照施工实践经验的文章提出，根据相关工程施工情况说明，水平钢筋间距200mm的泵送混凝土墙体产生裂缝现象较普遍，而将水平钢筋按等强度进行代换后（间距改为100mm），裂缝会大量减少。

3、底板约束池壁混凝土在硬化过程中，水化作用和水分蒸发以及胶质的胶凝使得混凝土的体积变小，产生收缩变形，底板浇筑好后21天开始浇筑池壁，此时底板混凝土收缩变形已相对较小，因此对池壁混凝土的收缩变形产生约束。

厂区污水处理厂生化池水池渗漏裂缝修补技术方案目录1目的１2适用范围１3工程渗漏裂缝概况１31工程渗漏点１32工程渗漏裂缝状态１4参考文献１5渗漏裂缝原因分析１51设计构造分析１com １com凝土构造２com1钢筋保护层２com2混凝土２com21混凝土材料２com3施工缝２com4地基处理３52施工分析３com配合比的设计３com原材料４com设置及处理４com浇筑４com养护４com抗压抗渗试块试验４com漏点及渗水量４53裂缝产生的主要原因特点及分析５com载的直接应力引起裂缝５com变化引起的裂缝５54混凝土裂缝宽度的控制标准与渗水程度定义５com裂缝宽度的控制标准５55生化池渗漏裂缝状态的定义６6裂缝处理程序及建议性的措施方案６6．1裂缝处理程序６62 渗漏及裂缝修补的总体原则６63建议性的技术措施６64 堵漏防渗材料的技术性能简介６com SQ401水溶性聚氨酯堵漏剂６com1材料简介６com2 产品特性７com3 技术指标７com SQ404水不漏７com1 材料简介７com2 产品特性７com3技术指标７7水池渗漏裂缝修补施工技术措施方案８71渗漏裂缝的处理措施８com灌浆施工技术措施８com术要点８com1 定位渗漏点８com2 钻孔埋灌浆咀８com3注浆孔的设置８com4 灌浆８72粘贴环氧树脂纤维布８73抹压防水砂浆或环氧树脂胶泥９74凿除补强法处理裂缝渗漏措施９com强材料要求９com术要点９com1凿除补强区段或局部９com2清理整理钢筋９com3浇筑混凝土９com4 安装止水带９com5混凝土养护９水池裂缝渗漏修补技术方案1目的为了明确中国石油广西石化1000万吨年炼油工程厂区污水处理厂内生化水池渗漏裂缝的补漏及裂缝的处理施工程序验收标准及验收与水池试水等相关规程规定特编制本水池渗漏裂缝修补技术方案2适用范围本水池渗漏裂缝修补技术方案仅使用于中国石油广西石化1000万吨年炼油工程厂区污水处理厂单项工程范围内的水池裂缝渗漏的补漏及裂缝处理3工程渗漏裂缝概况31工程渗漏点厂区污水处理厂内生化水池渗漏点其渗漏点主要集中在池底设计后浇带的收缩缝处该处渗漏量很大经测试约25～30Lh其二集中在池底以上800mm处的水平施工缝处该处渗水量比较少经测试009Lh其三分布在池壁加固模板的个别对拉螺栓孔处该处渗水量很少只能观察到有渗水点32工程渗漏裂缝状态渗漏裂缝主要集中在生化池池底的西侧伸缩缝处裂缝宽度在15～2mm经观察裂缝仍有扩展的迹象4参考文献41《地下工程防水技术规范》 GB50108-200142《地下防水工程质量验收规范》 GB50208-200243《混凝土结构加固技术规范》 CECS259044《建筑抗震加固技术规程》 JS1116-9845《建筑工程质量通病防治》 2000年第四次印刷版46《工程结构裂缝控制》王铁梦著2003年第十次印刷版该书荣获国家科学技术进步二等奖冶金工业部科学技术进步二等奖全国优秀科技图书奖暨科技进步二等奖奖47相关防水补强材料性能用途及施工工艺说明5渗漏裂缝原因分析51设计构造分析com地基设计要求水池底板应坐落在强夯处理后的地基上其处理后的地基承载力特征值fak≥250Kpa压缩模量Ea≥20Mpa但水池在施工时地坑大部仍是淤泥层其深度在90～140m之间未座于新近强夯加固的地基土层上仅座于地基新近回填的级配砂石层上com凝土构造com1钢筋保护层池底板池壁导流墙受力钢筋保护层为50mm混凝土的环境类别为二类a设计规范规定混凝土的环境类别为二类a的钢筋最小保护层墙C25～C45为20mm梁柱C25～C45为30mm钢筋保护层选用适宜com2混凝土池底板池壁导流槽采用C30补偿收缩混凝土抗渗等级S8设计采用结构自防水混凝土采用C30等级是适宜的com21混凝土材料⑴水泥及水灰比水泥采用普通硅酸盐425Mpa 425 水泥且为低碱水泥中含碱量不应大于06℅每立方米混凝土中水泥用量不应大于320kg水灰比混凝土水灰比宜小于045水灰比单方水泥用量及水泥与等级选用适宜⑵混凝土外加剂混凝土中应加引气剂防水剂减水剂具有绶凝作用且所有外加剂中不能含有氯及氯盐混凝土使用外加剂后不能使用混凝土后期强度降度低外加剂可采用下列组合①SiKaAerSiKaPumPSiKq NNP②YL防水剂加入引气成份WG-FDN高效减水剂或设计监理及建设单位认可的国家优质产品以避免水池类薄壁结构经常出现的裂缝问题所有混凝土外加剂均应符合现行国家或行业标准外加剂选用及要求外加剂组合适宜com3施工缝水池可设水水平施工缝其位置为底板上表面300mm至500mm应严格做好施工缝接茬处理二次浇筑前应清除杂物浮浆等并用清水冲洗干净并保持湿润但不能有积水然后浇一层与混凝土配比相同的水泥砂浆其厚度为15－30mm其最大水灰比为038水平施工缝可采用钢板止水也可采用4mm厚紫铜板或SiKaSweilS或河北衡水黄河工程橡塑公司的遇水膨胀止水条NPJ施工缝设置及处理要求适宜但设计取消了池底伸缩缝处止水带仅靠嵌缝材料处理伸缩缝止水未考虑地基变形变化应力松弛措施此举欠宜com4地基处理设计采取常规的级配砂石分层回填密实度094的要求进行地基软卧层处理相对一般的构筑物在能保证均匀沉降的前期下是比较适宜地但针对大型水池和地基在近期有变形变化引起沉降可能时则是不适宜的52施工分析com配合比的设计⑴水泥采用广西华润红河水泥有限公司产425Mpa普通硅酸盐水泥单方水泥用量318kgm3水灰比043符合设计要求的水泥采用普通硅酸盐425Mpa 425 水泥每立方米混凝土中水泥用量不应大于320kg混凝土水灰比宜小于045的设计要求配合比设计符合设计及现行规范规定⑵粗细集料碎石采用广西贵港产花岗岩5～25mm连续级配的碎石碎石含泥量06泥块含量0压碎指标101针片状颗粒含量3符合现行规范规定河砂采用钦州龙屋产河砂级配区Ⅱ区含泥量16泥块含量0符合现行规范规定⑶外加剂WG-CMA三膨胀源抗裂剂总碱量031氯离子001限制膨胀率在水中28d 为0053抗压强度28d为496Mpa抗折73 Mpa符合现行规范规定AF-2缓凝高效减水剂各项技术指标详见下表表5-01 缓凝高效减水剂检验报告序号检验项目单位技术指标一等品检验结果单项评定1 减水率≥12 199 符合 2 碧水率比≤100 132 符合3 含气量＜45 29 符合4 一节时间之差初凝min ＞90 120 符合终凝min 1105 抗压强度比 3d ≥125 164 符合7d ≥125 149 符合28d ≥120 136 符合 6 收缩率比28d ≤135 108 符合7 对钢筋锈蚀作用对钢筋无锈蚀危害对钢筋无锈蚀危害符合8 含固量245255 250 符合9 密度gcm3 11381142 1140 符合10 氯离子含量003800630050 符合11 PH值1314 14 符合12 还原糖060074 067 符合13 总碱量≤30 20 符合14 硫酸钠0812 065 符合15 水泥净浆流动量mm ≥200 210 符合16 砂浆减水率≥165 200 符合AF-2缓凝高效减水剂符合现行规范规定粉煤灰采用北海电厂Ⅱ级粉煤灰符合现行规范规定com原材料混凝土原材料水泥碎石河砂均经中油七建钦州永固混凝土有限公司试验室检验为合格产品AF-2缓凝高效减水剂WG-CMA三膨胀源抗裂剂均由生产单位所在地的市级质量技术监督局年检合格且在浇筑混凝土前上报监理业主QAQC审批准予使用混凝土原材料选用符合设计及现行规范规定com设置及处理施工缝严格按设计规定的在池底以上500mm处周圈设置水平施工缝止水板条采用河北衡水黄河工程橡塑公司的遇水膨胀止水条NPJ施工设置及处理严格按照设计要求施工com浇筑混凝土浇筑时严格执行技术交底及施工方案的相关规定混凝土外观无一片一片蜂窝麻面露筋等质量缺陷com养护⑴池底养护混凝土浇筑完后12h开始洒水养护池底养护采用麻袋覆盖洒水养护并保持麻袋始终湿润⑵池壁养护混凝土浇筑完12d后洒水养护模板在混凝土浇筑10d后拆除拆除后及时用塑料薄膜覆盖外用麻袋串成串从池顶挂到池底并紧贴混凝土表面再向麻袋浇水养护持续养护28dcom抗压抗渗试块试验⑴抗压试块标准标养试块共作37组其最大值395Mpa最小值357 Mpa平均值380Mpa 同条件养护试块共作37组其最大值401Mpa最小值318 Mpa平均值374Mpa⑵抗渗试块共作3组试验水柱高度8m实验结果合格经初步统计分析混凝土试块的抗压抗渗强度与等级符合现行验收规范规定com漏点及渗水量⑴对拉螺栓周围仅能看到潮湿痕迹无渗水现象⑵池底以上500mm水平施工周圈渗水量约009Lh⑶池底设计后浇带的收缩缝处该处渗漏量很大经测试约25～30Lh53裂缝产生的主要原因特点及分析com载的直接应力引起裂缝由外荷载静动荷载的直接应力即按常规计算的主要应力引起的裂缝经检查与观察水池不属于外荷载的直接应力引起裂缝池底开裂com变化引起的裂缝结构由温度收缩和膨胀不均匀沉降等因数而引起的裂缝且这种裂缝的起因主要是结构变形当这种变形得不到满足而引起应力而应力松弛需要一定的变形变化或部分变形变化当应力超过结构刚度的一定数值引起裂缝裂缝出现后变形变化得到满足或部分满足同时刚度下降应力发生松弛裂缝趋于稳定或逐渐稳定变形变化应力包括温度水化热气温生产热太阳辐射等湿度自生收缩失水干缩碳化收缩塑性收缩等地基变形地基差异沉降湿陷地基膨胀地基等其中地基差异沉降所占的概率最大其往往以地基徐变而发生生化池渗漏裂缝主要集中在水池的西侧且池底未座于新近强夯加固的地基土层上仅座于地基新近回填的级配砂石层上地基未经一定时限的变形变化未趋于稳定与沉降经一定的时限产生了较大的不均匀沉降与变形变化应力导致池底严重开裂综上述分析设计分析施工生化池渗漏及裂缝产生的原因是地基因差异变形变化引起的下沉导致池底伸缩缝严重开裂而渗漏54混凝土裂缝宽度的控制标准与渗水程度定义com裂缝宽度的控制标准根据国内外设计规范及有关试验资料混凝土最大裂缝宽度的控制标准大致如下1 无侵蚀介质无防渗要求03～04mm2 轻微侵蚀无防渗要求02～03mm3 严重侵蚀有防渗要求01～02mmcom裂缝渗水程度定义⑴无润水无潮湿痕迹无渗水⑵润水有潮湿痕迹无渗水现象⑶渗水以一滴一滴的滴水形式渗水⑷漏水以缓慢连续流水形式漏水⑸喷水标水以压力水柱形式向外喷涌根据以上定义渗水形式又可分为点式渗漏线式渗漏和面式渗漏如对拉螺栓孔预留管道孔等为点式渗漏裂缝施工缝伸缩缝等为线式渗漏有一片片的蜂窝麻面及混凝土酥松等引起的渗漏为面式渗漏55生化池渗漏裂缝状态的定义⑴根据相关规范或标准生化池个别对拉螺栓孔周围渗水则定义为点式渗水⑵根据相关规范或标准生化池池底以上500mm水平施工缝处渗水则定义为线式渗水⑶根据相关规范或标准生化池池底裂缝宽度在15～2mm范围内的渗漏则定义为宏观有害的线式渗漏此类裂缝的渗水则应由设计单位出相应的修补方案6裂缝处理程序及建议性的措施方案6．1裂缝处理程序查找渗漏点→分析讨论编制修补方案→上报审批方案→修补→验收上述每项程序均由业主监理设计施工单位参与在总包单位主持下进行修补方案须由设计业主监理审批后施工单位方可施工62 渗漏及裂缝修补的总体原则⑴应根据渗漏及裂缝的状态可采取内灌浆外补强的修补措施63建议性的技术措施⑴池底裂缝渗漏根据渗漏及裂缝状态池底宜凿除池底后浇带待池底变形变化应力完全松弛地基趋于稳定或基本稳定后再施工池底后浇带并加柔性止水带⑵池壁水平施工缝渗漏根据渗漏及裂缝状态宜采取内堵压力灌浆外补强的修补措施其内堵压力灌浆材料可采取SQ401水溶性聚氨酯堵漏剂SQ404水不漏等外补强可采用在水平施工周圈粘贴纤维其粘贴高度宜不小于500mmm⑶拉螺栓孔渗水根据渗漏及裂缝状态可采取内灌浆后再凿槽抹压防水砂浆的修补方法进行修补其内压力灌浆材料可采用环氧树脂64 堵漏防渗材料的技术性能简介com SQ401水溶性聚氨酯堵漏剂com1材料简介聚氨酯堵漏剂是一种单液型高分子注浆堵漏防水材料外观为淡黄湖泊色透明液体遇水能自行乳化聚合反应成固体聚合反应成固体的诱导时间可通过配合比来进行调整com2 产品特性⑴防水堵漏效率高操作简便有立秆见影之功效⑵该产品遇水乳化聚合后的固体具有良好的延伸性弹性抗渗性和耐低温性⑶固化后遇水还能继续膨胀进一步起到防水作用com3 技术指标表6-01 SQ401水溶性聚氨酯堵漏剂技术指标项目指标外观淡黄琥珀色透明液体相对密度103-110 粘度20oC01-04 Pas 诱导凝固时间min 几十秒～数十分钟与混凝土粘结强度＞10 MPa 固结体抗压强度＞15 Mpa 固结体抗渗性＞10 MPa 膨胀率 2～3倍对水质适应性PH值3～13 com SQ404水不漏com1 材料简介SQ404水不漏是吸收国内外先进技术开发的高效防潮抗渗堵漏材料是极好的粘结材料该材料分速凝型和缓凝型两种均为单组份灰色粉料com2 产品特性⑴带水施工防潮抗渗快速堵漏迎背水面均可使用⑵抗渗强度高粘结能力强防水粘贴一次完成⑶与基层结合成整体不老化耐水性好com3技术指标表6-02 SQ404水不漏技术指标项目指标凝固时间1～90min 可调抗压强度 7 d ≥12 MPa 粘结强度 7 d ＞12 MPa 抗渗压力透层 7 d ≥04 MPa 砂浆 7 d ≥15 MPa 7水池渗漏裂缝修补施工技术措施方案71渗漏裂缝的处理措施com灌浆施工技术措施在生化池外壁水平施工缝对拉螺栓孔周围找到渗漏点用电锤敲开砼层至藏水层开成V型槽用高压风清理干净V型槽里的灰尘松动的石块混凝土块然后埋设灌浆嘴周围用水不漏封堵待水不漏凝固后进行高压灌浆通过灌注亲水性环氧与渗漏处的水进行反应放出CO2形成脲的衍生物在催化剂作用下反应其继续进行并产生链增长及交联作用生成不溶于水的高聚物从而达到结构补强防渗补漏的作用com术要点com1 定位渗漏点找出渗漏部位对漏水量大的部位可直观找到并用色笔做出记号对渗水较慢或一般湿渍不易观察到的出水点可将漏水部位擦干立即在漏水处薄薄地撒上一层干水泥表面出现的湿点或湿线处就是漏水的部位com2 钻孔埋灌浆咀根据灌浆的设备配套灌浆咀进行设置间距按裂缝宽度深度的灌浆量和灌浆范围而定一般灌浆嘴间距不大于1000mm灌浆嘴可采用SQ404水不漏封堵com3注浆孔的设置注浆孔位置的选择应使注浆孔的底部与漏水缝隙相交选在漏水量最大的部位以达到导水性好注浆孔的深度不应穿透结构物以深入混凝土墙内50-80mm为宜灌浆泵压力通常应为02～04Mpa注浆孔的孔距视漏水压力缝隙大小漏水量多少及浆液的扩散半径而定一般注浆孔间距不大于1000mm为宜com4 灌浆将水溶性聚氨酯浆液用高压灌浆机通过灌浆嘴压入裂缝或孔内直至灌入饱满为止待灌浆溶液固结后拆除灌浆嘴一般情况6h后即可拆除灌浆嘴72粘贴环氧树脂纤维布粘贴环氧树脂纤维布应在压力灌浆后施工粘贴面应清理干净且干燥对凹凸不平粘贴面采用打磨或用11防水腻子修补填平自然固化干燥后粘贴环氧树脂纤维布73抹压防水砂浆或环氧树脂胶泥抹压防水砂浆或环氧树脂胶泥应在压力灌浆后施工抹压面应清理干净抹压时应分层抹压且收光分层抹压厚度宜控制在8～10mm之间要求抹压密实厚薄均匀平整74凿除补强法处理裂缝渗漏措施com强材料要求⑴混凝土采用C35微膨胀混凝土宜掺12～15的微膨胀剂UEA或12的AEA 水灰比原采用设计规定技术指标⑵水泥粗细集料外加剂原采用设计规定的技术指标⑶收缩缝增加柔性止水板或同等功能的防水材料com术要点com1凿除补强区段或局部凿除补强区段或局部的混凝土凿除应根据补强区段或局部的大小与混凝土的厚薄选用机械凿除或人工凿除凿除时严禁破环补强面结构钢筋凿除时必须凿掉振捣不密实混凝土松动石子及未被水泥砂浆包裹的石子凿除时宜用力适中严禁野蛮施工损坏或减弱已成形结构且凿除面应粗糙成斜形不得出现≤90°的死角若补强面为整体凿除时应有可靠预防措施防止减弱已成形结构和损坏结构钢筋com2清理整理钢筋凿除完成后清理凿除的混凝土碎块细小颗粒或灰尘采用高压水冲洗恢复整理原结构钢筋对损坏的钢筋应由设计采取可靠有效的加固补强技术方案com3浇筑混凝土混凝土应分层浇筑振捣密实在混凝土浇筑后初凝前进行表面二次抹压以预防混凝土的塑性裂缝com4 安装止水带按设计要求和执行相关的施工工艺安装止水带或同功能的止水防渗材料com5混凝土养护混凝土浇筑后12h洒水养护24h后覆盖洒水养护并保持混凝土和覆盖物始终处于湿润状态对一般混凝土宜养护7d对有抗渗防水要求的混凝土应养护不少于14～21dXX石化1000万吨年炼油工程厂区污水处理厂生化池水池渗漏裂缝修补技术方案大庆油田建筑公司中国石油广西石化1000万吨年炼油工程厂区污水处理厂生化池水池渗漏裂缝修补技术方案大庆油田建筑公司 Page ９ of 11。
