工艺流程；工艺流程ɡōnɡyìliúchénɡ指工业品；钣金工艺流程：；1领料-2取料-3冲孔-4折弯-5焊接-6打磨-；-9半成品检测-10入库；铝材挤型五金冲压拉丝研磨喷沙阳极氧化丝印剖沟挤压；冲压件加工包括冲裁、弯曲、拉深、成形、精整等工序；冲压工艺流程：卷板料进场--开卷---剪切下料-；机加工工艺流程：毛坯进库-毛坯加工-精加工-半成；外协加工工艺流程工艺流程ɡōnɡ yì liú chénɡ指工业品生产中,从原料到制成成品各项工序安排的程序; 也称"加工流程"或"生产流程";简称"流程";钣金工艺流程：1领料-2取料-3冲孔-4折弯-5焊接-6打磨-7检测-8喷塑-9半成品检测-10入库;喷涂流程:喷底漆→面漆→罩光漆→烘烤180-250℃→质检. 机加工工艺流程：毛坯进库-毛坯加工-精加工-半成品检验-安装-成品检验-包装-物流铝型材及铝制品工艺流程：铝材挤型五金冲压拉丝研磨喷沙阳极氧化丝印剖沟挤压模具设计制造模具氮化电镀的工艺流程为：①清洗金属物件；②稀盐酸浸泡；③冲净；④浸入镀液；⑤调节电流进行电镀；⑥自镀液中取出；⑦冲净；⑧去离子水煮；⑨烘干;冲压件加工包括冲裁、弯曲、拉深、成形、精整等工序;冲压件加工的材料主要是热轧或冷轧以冷轧为主的金属板带材料,例如碳钢板、合金钢板、弹簧钢板、镀锌板、镀锡板、不锈钢板、铜及铜合金板、铝及铝合金板等;冲压工艺流程：卷板料进场--开卷---剪切下料---落料/下形状料无须形状料的可跳过---拉延/压形/压弯通常会出现在冲压工序的第一步----通常出现在后继冲压工序切边/冲孔/整形/翻边/翻孔/冲翻孔/切断/切口/冲缺/缩口/扩口/半冲孔敲落孔/冲凸台、非精冲中有时也会见到/包边/内外缘整修/校平等---以上为冲压中一般会出现的工序---接下来是后期了如表面处理：电镀、发蓝、抛丸、抛光、喷涂和一些热处理等等机加工工艺流程：毛坯进库-毛坯加工-精加工-半成品检验-安装-成品检验-包装-物流外协加工流程：原材料购买=〉检测合格入库=〉系统发料=〉外协厂取料,确认数量=〉加工成零件=〉送货=〉合格入库=〉原材料数量扣回=〉模具生产流程：1ESIEarlier Supplier Evolvement 供应商早期参与：此阶段主要是客户与供应商之间进行的关于产品设计和模具开发等方面的技术探讨,主要的目的是为了让供应商清楚地领会到产品设计者的设计意图及精度要求,同时也让产品设计者更好地明白模具生产的能力,产品的工艺性能,从而做出更合理的设计;2报价Quotation：包括模具的价格、模具的寿命、模具的交货期;3订单Purchase Order：客户订单、订金的发出以及供应商订单的接受;4模具生产计划及排工安排Production Planning and Schedule Arrangement：此阶段需要针对模具的交货的具体日期向客户作出回复;5模具设计Design：可能使用的设计软件有Pro/Engineer、UG、Solidworks、AutoCAD等6采购材料7模具加工Machining：所涉及的工序大致有车、锣铣、热处理、磨、电脑锣CNC、电火花EDM、线切割WEDM、座标磨JIG GRINGING、激光刻字、抛光等; 8模具装配Assembly9模具试模Trial Run10样板评估报告SER11样板评估报告批核SER Approval模具加工工艺流程：开料：前模料、后模模料、镶件料、行位料、斜顶料；开框：前模模框、后模模框；开粗：前模模腔开粗、后模模腔开粗、分模线开粗；铜公：前模铜公、后模铜公、分模线清角铜公；线切割：镶件分模线、铜公、斜顶枕位；电脑锣：精锣分模线、精锣后模模芯；电火花：前模粗、铜公、公模线清角、后模骨位、枕位；钻孔、针孔、顶针；行位、行位压极；斜顶复顶针、配顶针；其它：①唧咀、码模坑、垃圾钉限位钉；②飞模；③水口、撑头、弹簧、运水；省模、抛光、前模、后模骨位；细水结构、拉杆螺丝拉钩、弹簧淬火、行位表面氮化；修模刻字;模具制作工艺流程：审图—备料—加工—模架加工—模芯加工—电极加工—模具零件加工—检验—装配—飞模—试模—生产A：模架加工：1打编号,2 A/B板加工,3面板加工,4顶针固定板加工,5底板加工B：模芯加工：1飞边,2粗磨,3铣床加工,4钳工加工,5CNC粗加工,6热处理,7精磨,8CNC 精加工,9电火花加工,10省模C：模具零件加工：1滑块加工,2压紧块加工,3分流锥浇口套加工,4镶件加工模架加工细节1, 打编号要统一,模芯也要打上编号,应与模架上编号一致并且方向一致,装配时对准即可不易出错;2, A/B板加工即动定模框加工,a：A/B板加工应保证模框的平行度和垂直度为0.02mm,b ：铣床加工：螺丝孔,运水孔,顶针孔,机咀孔,倒角c:钳工加工：攻牙,修毛边;3, 面板加工：铣床加工镗机咀孔或加工料嘴孔;4, 顶针固定板加工：铣床加工：顶针板与B板用回针连结,B板面向上,由上而下钻顶针孔,顶针沉头需把顶针板反过来底部向上,校正,先用钻头粗加工,再用铣刀精加工到位,倒角; 5, 底板加工：铣床加工：划线,校正,镗孔,倒角;注：有些模具需强拉强顶的要加做强拉强顶机构,如在顶针板上加钻螺丝孔模芯加工细节1 粗加工飞六边：在铣床上加工,保证垂直度和平行度,留磨余量1.2mm2 粗磨：大水磨加工,先磨大面,用批司夹紧磨小面,保证垂直度和平行度在0.05mm,留余量双边0.6-0.8mm3 铣床加工：先将铣床机头校正,保证在0.02mm之内,校正压紧工件,先加工螺丝孔,顶针孔,穿丝孔,镶针沉头开粗,机咀或料咀孔,分流锥孔倒角再做运水孔,铣R角;4 钳工加工：攻牙,打字码5 CNC粗加工6 发外热处理HRC48-527 精磨；大水磨加工至比模框负0.04mm,保证平行度和垂直度在0.02mm之内8 CNC精加工9 电火花加工10 省模,保证光洁度,控制好型腔尺寸;11 加工进浇口,排气,锌合金一般情况下浇口开0.3-0.5mm,排气开0.06-0.1mm,铝合金浇口开0.5-1.2mm排气开0.1-0.2,塑胶排气开0.01-0.02,尽量宽一点,薄一点;常用表面处理工艺流程1 钢铁件电镀锌工艺流程┌酸性镀锌除油→除锈→│→纯化→干燥└碱性镀锌2 钢铁件常温发黑工艺流程┌浸脱水防锈油││烘干除油→除锈→常温发黑→│浸肥皂液——→浸锭子油或机油││└浸封闭剂3 钢铁件磷化工艺流程除油→除锈→表调→磷化→涂装4 ABS/PC塑料电镀工艺流程除油→亲水→预粗化PC≥50% →粗化→中和→整面→活化→解胶→化学沉镍→镀焦铜→镀酸铜→镀半亮镍→镀高硫镍→镀亮镍→镀封→镀铬5 PCB电镀工艺流程除油→粗化→预浸→活化→解胶→化学沉铜→镀铜→酸性除油→微蚀→镀低应力镍→镀亮镍→镀金→干燥6 钢铁件多层电镀工艺流程除油→除锈→镀氰化铜→镀酸铜→镀半亮镍→镀高硫镍→镀亮镍→镍封→镀铬7 钢铁件前处理工艺流程1、打磨件→除蜡→热浸除油→电解除油→酸蚀→非它电镀2、非打磨件→热浸除油→电解除油→酸蚀→其它电镀8 锌合金件镀前处理工艺流程除蜡→热浸除油→电解除油→酸蚀→镀碱铜→镀酸铜或焦磷酸铜→其它电镀9 铝及其合金镀前处理工艺流程除蜡→热浸除油→电解除油→酸蚀除垢→化学沉锌→浸酸→二次沉新→镀碱铜或镍→其它电镀除蜡→热浸除油→电解除油→酸蚀除垢→铝铬化→干燥→喷沫或喷粉→烘干或粗化→成品除蜡→热浸除油→电解除油→酸蚀除垢→阳极氧化→染色→封闭→干燥→成品10 铁件镀铬工艺流程：除蜡→热浸除油→阴极→阳极→电解除油→弱酸浸蚀→预镀碱铜→酸性光亮铜选择→光亮镍→镀铬或其它除蜡→热浸除油→阴极→阳极→电解除油→弱酸浸蚀→半光亮镍→高硫镍→光亮镍→镍封选择→镀铬11 锌合金镀铬工艺流程除蜡→热浸除油→阴极电解除油→浸酸→碱性光亮铜→焦磷酸铜选择性→酸性光亮铜选择性→光亮镍→镀铬12 电叻架及染色工艺流程前处理或电镀→纯水洗2-3次→预浸→电叻架→回收→纯水洗2-3次→烘干→成品12 PCB孔金属化工艺流程钻孔→磨板去毛刺→上板→整孔清洁处理→双水洗→微蚀化学粗化→双水洗→预浸处理→胶体钯活化处理→双水洗→解胶处理加速→双水洗→沉铜→双水洗→下板→上板→浸酸→一次铜→水洗→下板→烘干13 对不同芯模进行电铸的工艺流程金属芯模：脱脂→弱浸蚀→制备分离层用于多次使用的芯模→镀裹紧层→镀裹紧层→电铸→机加工→加固→脱模→热处理用于内应力大和需提高塑性的电铸层;非金属芯模：涂防水层用于易吸水的材料→脱脂→镀导电层→镀裹紧层电铸→机加工→加固→脱模→热处理用于内应力大和需提高塑性的电铸层;14电泳漆工艺流程酸洗→水洗→预脱脂→脱脂→水洗→水洗→磷化→水洗→水洗→超声波清洗→纯水洗→电泳→喷淋洗→水洗→纯水洗→风干→烘烤。
模具加工工艺流程模具加工是制造行业中非常重要的一环，它直接影响着产品的质量和生产效率。
模具加工工艺流程的设计和执行对于产品质量的保障和生产效率的提升至关重要。
下面将介绍模具加工的工艺流程。
首先，模具加工的第一步是设计。
设计师根据产品的要求和使用环境，绘制出模具的图纸。
这一步需要考虑到产品的形状、尺寸、材料等因素，确保模具能够满足产品的要求。
设计师需要具备丰富的经验和专业知识，以确保设计的准确性和可行性。
接下来是模具加工的加工准备阶段。
在这个阶段，需要准备加工所需的材料、工具和设备。
材料的选择对于模具的质量和使用寿命有着至关重要的影响，因此需要选择合适的材料，并确保其质量。
同时，需要准备各种加工设备和工具，包括车床、铣床、磨床等，以及各种刀具、夹具等。
然后是模具的粗加工。
在这个阶段，需要根据设计图纸，将原材料进行初步的成型。
这一步通常需要使用车床、铣床等设备，通过切削、铣削等方式，将原材料加工成初步的形状。
这一步需要加工工人具备一定的技术和经验，以确保加工的准确性和效率。
紧接着是模具的精加工。
在这个阶段，需要对模具进行精细加工，以确保其质量和精度。
这一步通常需要使用磨床、电火花等设备，对模具进行精细的加工和修整，以确保其表面光洁度和尺寸精度。
这一步需要加工工人具备较高的技术水平和耐心，以确保模具的质量。
最后是模具的组装和调试。
在这个阶段，需要将加工好的模具进行组装，并进行调试。
这一步需要加工工人具备一定的机械装配和调试经验，以确保模具的正常使用。
同时，需要对模具进行各项性能测试，以确保其满足产品的要求。
总的来说，模具加工工艺流程包括设计、加工准备、粗加工、精加工、组装和调试等多个环节。
每个环节都需要加工工人具备丰富的经验和专业知识，以确保模具的质量和生产效率。
模具加工工艺流程的设计和执行对于产品的质量和生产效率有着至关重要的影响，需要引起足够的重视。

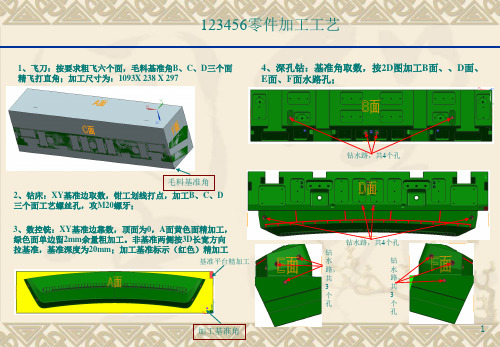

第2章模具零件的机械加工机械加工方法广泛地用于模具零件的制造。
根据模具设计图样中的模具零件结构要素和技术要求，制造完成一副完整模具，其工艺过程一般可分为：毛坯外形的加工，工作型面的加工；模具零部件的再加工；模具装配等。
即使采用其他工艺方法（如特种加工），仍然需要采用机械加工完成模具的粗加工、半精加工，为模具的进一步加工创造条件。
模具零件的机械加工方法有以下几种情况：普通精度零件用通用机床加工。
例如，车削、铣削、刨削、钻削、磨削等。
这些加工方法对工人的技术水平要求较高。
加工完成后要进行必要的钳工修配后再装配。
精度要求较高的模具零件用精密机床加工；形状复杂的空间曲面，采用数控机床加工；对特殊零件可考虑其它加工方法，如挤压成型加工、超塑成型加工、快速成型技术等。
用于模具机械加工的精密机床有：坐标镗床、精密平面磨床、坐标磨床等。
加工模具零件常用的数控机床有：数控铣床、加工中心、数控磨床等。
由于数控加工对工人的操作技能要求低、成品率高、加工精度高、生产率高、节省工装，工程管理容易、对设计更改的适应性强、可以实现多机床管理等一系列优点，对实现机械加工自动化，使模具生产更加合理、省力、改变模具机械加工的传统方式具有十分重要的意义、这也是今后模具发展的方向。
用机械加工方法制造模具，在工艺上应充分考虑模具零件的材料、结构形状、尺寸、精度和使用寿命等方面的要求，采用合理的加工方法和工艺路线，来保证模具的加工质量，提高生产效率、降低生产成本。
尤其应注意在模具设计和制造中，不应盲目追求模具加工精度和使用寿命的提高，否则就会导致模具生产成本提高，降低企业经济效益。
2.1模具导向零件的加工导向零件是各类模具中应用广泛的重要零件。
这些零件制造质量的好坏，将直接影响模具的制造质量和最后成型制件的质量。
因此，模具导向零件的制造技术对模具有着重要的作用。
模具的导向零件是指在组成模具的零件中，能够对模具运动零件的方向和位置起着定位作用的零件。
标准零件加工工艺1、目的：有效地控制异常，提高效率，提高品质。
2、范围：适用标准零件的加工。
3、职责：无4、定义：无5、内容：5.1 油板(耐磨板)：(如图)5.1.1工艺路线：铣床组→磨床组→锯床→铣床组→磨床组→铣床组→热处理→磨床组→铣床组→品检；5.1.2 铣床加工零件长宽方向的正四面体，单边留余量0.5mm；5.1.3 磨床见光零件长宽方向的正四面体，加工直角后送铣床；5.1.4 锯床加工零件Z方向的厚度，留余量1mm-2mm；5.1.5 铣床用飞刀加工零件Z方向的厚度，留余量0.5mm-0.6mm；5.1.6 送磨床加工Z方向的平面，留余量0.3mm-0.4mm；5.1.7 铣床加工平头螺丝扩孔及杯头；5.1.8 铣床倒角，去毛刺后送品检检测；5.1.9 送热处理加硬，硬度 52℃±2°；5.1.10 磨床精磨至图纸尺寸；5.1.11 铣床加工油槽；5.1.12 送品检检测；5.2 压块(斜顶座耐磨板)；5.2.1工艺路线：铣床组→磨床组→锯床→铣床组→磨床组→铣床组→品管组→热处理→磨床组→铣床组→品检5.2.2 铣床加工零件长宽方向的正四面体，单边留余量0.5mm；5.2.3 磨床见光零件长宽方向的正四面体，加工直角后送铣床；5.2.4 锯床加工零件Z方向的厚度，留余量1mm-2mm；5.2.5 铣床用飞刀加工零件Z方向的厚度，留余量0.5mm-0.6mm；5.2.6 送磨床加工Z方向的平面，留余量0.3mm-0.4mm；5.2.7 铣床加工螺丝底孔，并倒角攻牙；5.2.8 品检检测后送热处理，HRC52℃±2°；5.2.9 磨床精磨至图纸要求尺寸；5.2.10 铣床加工油槽；5.2.11送品检检测；5.3 斜顶座：5.3.1工艺路线：磨床→铣床→磨床组→线切割→品检5.3.2 磨床开料Z、宽方向的正四面体并精磨到图纸要求尺寸；5.3.3 铣床开粗T形台阶，A、B尺寸留余量0.15mm-0.25mm；5.3.4 磨床精磨T形台阶B尺寸，尺寸公差为±0.01mm；5.3.5 磨床精磨A尺寸，尺寸公差为±0.02mm；5.3.6 送慢走丝加工长方向的尺寸及导向槽，导向槽尺寸公差要求+0.015mm至+0.01mm；5.3.7 送品检检测；5.4 运输板：5.4.1工艺路线：铣床组→磨床组→锯床→铣床组→磨床组→品检；5.4.2 铣床开粗长宽方向的正四面体，长宽尺寸留余量0.4mm-0.5mm；5.4.3 磨床加工长宽尺寸至要求尺寸，公差为±0.5mm；5.4.4 送锯床加工Z方向的厚度，留余量1mm-1.5mm；5.4.5 铣床加工Z方向的厚度，留余量0.3mm-0.4mm；5.4.6 铣床加工螺丝扩孔和螺丝槽公差标准为-0.3mm至+0.1mm；5.4.7 铣床倒C角；5.4.8 送磨床精磨至图纸尺寸公差标准为±0.5mm；5.4.9 送品检检测；5.5 压线板：5.5.1工艺路线：铣床组→磨床组→锯床→铣床组→磨床组→品管5.5.2 铣床开粗长宽方向的正四面体，长宽尺寸留余量0.4mm-0.5mm；5.5.3 磨床加工长宽尺寸至要求尺寸，公差为±0.5mm；5.5.4 送锯床加工Z方向的厚度，留余量1mm-1.5mm；5.5.5 铣床加工Z方向的厚度，留余量0.3mm-0.4mm；5.5.6 铣床加工平头螺丝扩孔和平头螺丝杯头；5.5.7 铣床倒C角；5.5.8 送磨床精磨至图纸尺寸公差标准为±0.5mm；5.5.9 送品检检测；5.6 摆杆：5.6.1工艺路线：铣床组→磨床组→锯床→铣床组→磨床组→铣床组→品检5.6.2 铣床加工长宽方向的正四面体，留余量0.4mm-0.5mm；5.6.3 磨床加工至图纸尺寸，公差为长宽方向+0.03mm至+0.05mm；5.6.4 锯床锯Z方向的厚度，留余量1mm-1.5mm,；5.6.5 铣床加工Z方向的厚度，留余量0.3mm，并加工A尺寸，留余量0.2mm；5.6.6 磨床精磨Z方向和A尺寸的厚度至图纸尺寸，公差±0.1mm；5.6.7 铣床加工螺丝扩孔和螺丝杯头孔；5.6.8 铣床用分度转盘加工图示R位置；5.6.9 铣床将各部位倒角；5.6.10送品检检测；5.7 击杆导正块：5.7.1工艺路线：铣床组→磨床组→锯床→铣床组→磨床组→铣床组→品检5.7.2 铣床开粗长宽方向的正四面体，留余量0.3mm-0.5mm；5.7.3 磨床加工长宽方向的尺寸至图纸尺寸，公差为+0.00mm至+0.03mm；5.7.4 锯床加工Z方向的厚度，留余量1mm至1.5mm；5.7.5 铣床加工Z方向尺寸及A、B尺寸，留余量0.3mm；5.7.6 铣床钻螺丝扩孔及螺丝杯头孔后加工斜面至图纸要求尺寸；5.7.7 磨床加工Z方向尺寸及A尺寸，公差为±0.2mm，磨床精磨B尺寸，公差为±0.02mm；5.7.8 铣床倒角；5.7.9 送品检检测；5.8 急回击杆；5.8.1工艺路线；铣床组→磨床组→品检5.8.2 铣床领精料；5.8.3 铣床组钻螺丝扩孔及销钉孔并倒角；5.8.4 铣床加工斜面至图纸尺寸，公差±0.2mm；5.8.5 铣床倒角后送磨床；5.8.6 磨床精磨宽尺寸，公差为±0.02mm；5.8.7 送品检检测；5.9 行位座5.9.1工艺路线：铣床组→磨床组→锯床→铣床组→磨床组→铣床组→磨床组→品检5.9.2 铣床领精料并加工T槽各部位尺寸，留余量0.3mm；5.9.3 磨床精磨T槽各位尺寸，公差见公差标准；5.9.4 锯床切断长方向的尺寸，留余量1mm-1.5mm；5.9.5 铣床加工长度尺寸，留余量0.3mm-0.5mm；5.9.6 磨床精磨长度尺寸，公差±0.1mm；5.9.7 送铣床加工斜面、斜孔及镶件挂台槽，斜面留余量0.5mm-0.6mm，斜孔公差为+0.2mm至0.5mm，镶件挂台槽留余量0.2mm-0.3mm；5.9.8 磨床精磨斜面，留余量0.3mm,精磨镶件挂台槽，公差见公差标准；5.9.9 送品检检测；5.10 铲基：5.10.1工艺路线：铣床组→磨床组→锯床→铣床组→磨床组→铣床组→磨床组→品检5.10.2 铣床领精料；5.10.3 铣床加工A及螺丝孔，A尺寸留余量0.3mm-0.5mm；5.10.4 送磨床精磨A尺寸，公差为+0mm至+0.02mm；5.10.5 锯床切断长度方向尺寸,留余量1mm-1.5mm；5.10.6 铣床加工长度方向尺寸，留余量0.2mm-0.4mm；5.10.7 磨床精磨长度尺寸，公差为-0.1mm至-0.3mm；5.10.8 铣床粗加工斜面，留余量0.3mm；5.10.9 磨床精磨斜面，留余量0.15mm钳工Fit模；5.10.10 送品检检测；6、相关文件：6.1 标准图纸；7、相关表格：7.1 «零件加工控制表»；7.2 «零件\铜公交接表»。
模具制作工艺流程总的来说模具制作工艺流程如下：审图—备料—加工—模架加工—模芯加工—电极加工—模具零件加工—检验—装配—飞模—试模—生产A：模架加工：1打编号，2 A/B板加工，3面板加工，4顶针固定板加工，5底板加工B：模芯加工：1飞边，2粗磨，3铣床加工，4钳工加工，5CNC粗加工，6热处理，7精磨，8CNC 精加工，9电火花加工，10省模C：模具零件加工：1滑块加工，2压紧块加工，3分流锥浇口套加工，4镶件加工模架加工细节1，打编号要统一，模芯也要打上编号，应与模架上编号一致并且方向一致，装配时对准即可不易出错。
2，A/B板加工（即动定模框加工），a：A/B板加工应保证模框的平行度和垂直度为0.02mm，b ：铣床加工：螺丝孔，运水孔，顶针孔，机咀孔，倒角c:钳工加工：攻牙，修毛边。
3，面板加工：铣床加工镗机咀孔或加工料嘴孔。
4，顶针固定板加工：铣床加工：顶针板与B板用回针连结，B板面向上，由上而下钻顶针孔，顶针沉头需把顶针板反过来底部向上，校正，先用钻头粗加工，再用铣刀精加工到位，倒角。
5，底板加工：铣床加工：划线，校正，镗孔，倒角。
（注：有些模具需强拉强顶的要加做强拉强顶机构，如在顶针板上加钻螺丝孔）模芯加工细节1）粗加工飞六边：在铣床上加工，保证垂直度和平行度，留磨余量1.2mm2）粗磨：大水磨加工，先磨大面，用批司夹紧磨小面，保证垂直度和平行度在0.05mm，留余量双边0.6-0.8mm3）铣床加工：先将铣床机头校正，保证在0.02mm之内，校正压紧工件，先加工螺丝孔，顶针孔，穿丝孔，镶针沉头开粗，机咀或料咀孔，分流锥孔倒角再做运水孔，铣R角。
4）钳工加工：攻牙，打字码5）CNC粗加工6）发外热处理HRC48-527）精磨；大水磨加工至比模框负0.04mm，保证平行度和垂直度在0.02mm之内8）CNC精加工9）电火花加工10）省模，保证光洁度，控制好型腔尺寸。
11）加工进浇口，排气，锌合金一般情况下浇口开0.3-0.5mm，排气开0.06-0.1mm，铝合金浇口开0.5-1.2mm排气开0.1-0.2，塑胶排气开0.01-0.02，尽量宽一点，薄一点。
