变电站发生停电事故

为了提高变电站应对停电事故的应急响应能力，确保在发生停电事故时能够迅速、有效地进行处置，保障电网安全稳定运行，特制定本演练模板。

二、演练目的1. 检验变电站停电事故应急预案的实用性、可行性和有效性。

2. 提高变电站工作人员的应急处置能力和协同作战能力。

3. 增强变电站对停电事故的预防和应对能力，降低停电事故带来的损失。

三、演练范围本次演练适用于变电站发生停电事故时的应急响应和处置。

四、演练组织1. 成立演练领导小组，负责演练的总体策划、组织、协调和监督。

2. 成立演练指挥部，负责演练的具体实施和现场指挥。

3. 成立演练办公室，负责演练的日常工作和后勤保障。

五、演练内容1. 演练情景设定（1）变电站发生全站停电事故，原因可能是设备故障、线路故障或自然灾害等。

（2）停电事故导致变电站内部分设备损坏，影响电网安全稳定运行。

2. 演练流程（1）事故发生：变电站运行人员发现停电事故，立即上报演练指挥部。

（2）启动应急预案：演练指挥部根据事故情况，启动相应的应急预案。

（3）应急响应：各应急小组按照预案要求，迅速开展应急处置工作。

（4）事故处置：各应急小组协同作战，排除故障，恢复变电站供电。

（5）应急恢复：变电站供电恢复后，进行现场清理和设备检查。

（6）总结评估：演练结束后，召开总结评估会议，对演练过程进行总结和评估。

1. 演练准备阶段（1）成立演练组织机构，明确各部门职责。

（2）制定演练方案，包括演练时间、地点、内容、流程等。

（3）培训参演人员，确保他们熟悉应急预案和演练流程。

（4）准备演练所需的物资和设备。

2. 演练实施阶段（1）按照演练方案，模拟事故发生。

（2）启动应急预案，各应急小组按照预案要求开展应急处置工作。

（3）记录演练过程中的关键信息，包括时间、地点、人员、设备等。

3. 演练结束阶段（1）恢复正常运行，清理现场。

（2）召开总结评估会议，对演练过程进行总结和评估。

七、演练评估1. 评估指标（1）应急预案的实用性、可行性和有效性。

变运一处变电站全站停电应急操作处置方案1总则1.1编制目的：为变电运行一处所辖变电站发生全站停电故障的现场应急处置工作，特编制本预案。

1.2本预案与《**公司电网事故应急预案预案》、《**公司黑启动预案》、《调度处：**电网变电站全停调度处置方案》相衔接。

2事故风险分析2.1事件类型及危险性分析2.1.1母线故障、主变故障跳闸、越级跳闸2.1.2母线故障由于高电压、大电流可能设备损坏及母线全停电事故，也能造成变电站全停电事故,对外少送电。

2.2事件发生的区域、地点变电站220KV母线、110kV母线、35KV母线、10kV母线失压2.3事前可能出现的征兆2.3.1保护系统发出警报；2.3.2雷雨、覆冰、粘雪、浓雾天气时发生瓷瓶闪络2.3.3误操作、越跳闸。

3应急机构及职责3.1应急机构和人员组长：处长副组长：分管生产领导组员：专工、安全员、各站站长、当值值班长3.2应急机构的职责组长：事故发生后，及时通知上级主管，全面指挥母线故障事故突发事件的应急处理相关工作。

副组长：在组长的统一领导下，负责组织、协调专业人员参加应急处置工作；同援助单位紧密合作，共同处置好事故；组员：在发生事故时将情况及时汇报应急小组组长、分管生产领导；做好先期处置工作。

接受指令；采取应急处置方案中的措施，及时控制住当前局势，防止继续恶化；疏散无关人员撤离现场。

4应急处置：4.1现场应急处置程序4.1.1母线故障后值长立即向应急小组组长及调度汇报，组长向市局应急救援组汇报，并启动本预案。

4.1.2应急小组组长向小组成员布置任务。

4.1.3应急救援小组成员到达事故现场后，立即开展应急处置工作，指挥疏散现场无关人员。

4.1.4相关应急预案的衔接程序：《**公司重要变电站全停电事故应急救援与处理预案》、《变电站全停事故应急预案》；4.2现场应急处置措施4.2.1运行人员要根据仪表指示、继电保护和安全自动装置动作情况，开关信号及事故现象(如火光、爆炸声音等)判断事故情况（母线本身故障；母线引出设备故障；开关和保护拒动造成的；外部电源消失造成全停电），立即报告相关调度，并启动本班组《变电站全停电事故应急预案》。

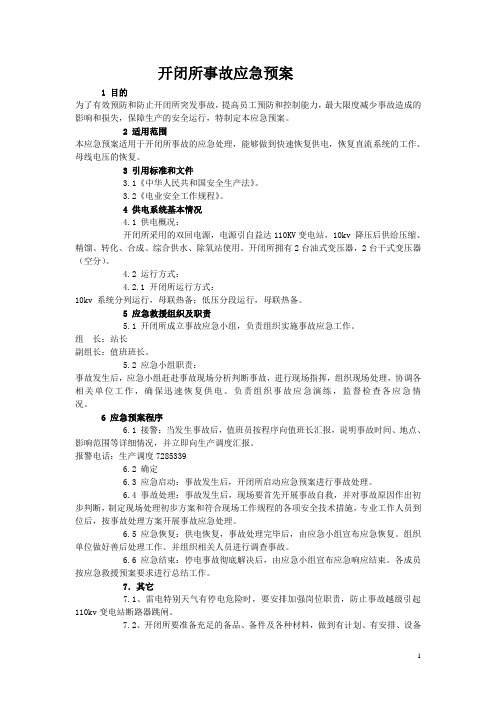

开闭所事故应急预案1 目的为了有效预防和防止开闭所突发事故，提高员工预防和控制能力，最大限度减少事故造成的影响和损失，保障生产的安全运行，特制定本应急预案。

2 适用范围本应急预案适用于开闭所事故的应急处理，能够做到快速恢复供电，恢复直流系统的工作、母线电压的恢复。

3 引用标准和文件3.1《中华人民共和国安全生产法》。

3.2《电业安全工作规程》。

4 供电系统基本情况4.1 供电概况：开闭所采用的双回电源，电源引自益达110KV变电站，10kv 降压后供给压缩、精馏、转化、合成、综合供水、除氧站使用。

开闭所拥有2台油式变压器，2台干式变压器（空分）。

4.2 运行方式：4.2.1 开闭所运行方式：10kv 系统分列运行，母联热备；低压分段运行，母联热备。

5 应急救援组织及职责5.1 开闭所成立事故应急小组，负责组织实施事故应急工作。

组长：站长副组长：值班班长。

5.2 应急小组职责：事故发生后，应急小组赶赴事故现场分析判断事故，进行现场指挥，组织现场处理，协调各相关单位工作，确保迅速恢复供电。

负责组织事故应急演练，监督检查各应急情况。

6 应急预案程序6.1 接警：当发生事故后，值班员按程序向值班长汇报，说明事故时间、地点、影响范围等详细情况，并立即向生产调度汇报。

报警电话：生产调度72853396.2 确定6.3 应急启动：事故发生后，开闭所启动应急预案进行事故处理。

6.4 事故处理：事故发生后，现场要首先开展事故自救，并对事故原因作出初步判断，制定现场处理初步方案和符合现场工作规程的各项安全技术措施，专业工作人员到位后，按事故处理方案开展事故应急处理。

6.5 应急恢复：供电恢复，事故处理完毕后，由应急小组宣布应急恢复。

组织单位做好善后处理工作。

并组织相关人员进行调查事故。

6.6 应急结束：停电事故彻底解决后，由应急小组宣布应急响应结束。

各成员按应急救援预案要求进行总结工作。

7．其它7.1、雷电特别天气有停电危险时，要安排加强岗位职责，防止事故越级引起110kv变电站断路器跳闸。

23201023”大规模停电大规模停电事故5.12”“5.12某电网电网“事故事故■基本情况基本情况本次事故涉及的变电站是某电网中重要的枢纽变电站。

它们不但本身带有煤矿、电铁以及市区大型工厂等重要负荷,而且是豫西洛阳、三门峡火电基地以及黄河小浪底、三门峡2个水电厂出力外送的咽喉通道，同时还直接影响着济源电网和焦作电网的可靠供电。

2005-05-12，某电网220 kV某变电站在按计划进行一项110 kV旁代操作时发生刀闸引流线夹断裂，因保护装置失去直流电源，导致事故扩大，造成某、某、中州等3个220 kV变电站停电，6个110 kV变电站失压以及装机容量为405 MW 的某电厂全停的大规模电网事故。

某电厂共有2台165 MW及1台75 MW火电机组，其110 kV母线通过Ⅰ，Ⅱ热陡线并网于某站110 kV母线，并通过某变1，2号主变与220 kV系统主网相联。

事故前某电厂总出力307 MW；110 kVⅠ，Ⅱ热陡线外送160 MW；某1，2号主变负荷100MW。

事故经过■事故经过2005-05-12 T09:27,220 kV某变在执行110 kV朝11旁开关代朝牵1开关操作中，在断开朝牵1开关时，朝牵1旁刀闸线路侧B相引流线夹断裂、拉弧，造成A，B相间弧光短路，同时某变控制与保护直流消失。

与该站联络的8条220 kV线路对侧开关方向保护动作跳闸，某变失压。

220 kV某变II朝陡2开关在断开故障电流时，A相开断不成功开关慢分发生爆炸，爆炸现场50 m范围内碎片四射，多处瓷瓶、母线受损，导致220 kV失灵保护及母差保护动作，某变失压。

某变1,2号主变跳闸后, 某电厂3台机组带某及某电厂系统207 MW负荷孤网运行，在小系统出现大量功率剩余情况下，由于机组调速系统及有关电气保护不适应孤网运行方式，小系统频率先高后低，未能稳定，很快崩溃。

1，2号机组因匝间保护误动作跳闸，3号机组因过流保护动作跳闸,3台机组相继跳闸,小网全停，孤网运行时间约5.3 s。

一、目的和原则1. 目的：为有效预防和应对变电站事故停电，保障电力系统安全稳定运行，最大限度地减少事故损失，制定本应急预案。

2. 原则：（1）以人为本，安全第一；（2）统一指挥，协同作战；（3）快速反应，及时处置；（4）科学决策，规范操作。

二、适用范围本预案适用于变电站因设备故障、自然灾害、人为因素等原因导致的事故停电事件。

三、组织机构及职责1. 成立事故停电应急指挥部，负责统一指挥、协调、调度和监督事故停电应急工作。

2. 应急指挥部下设以下小组：（1）现场指挥组：负责现场事故处理、人员疏散、物资调配等工作；（2）通信保障组：负责应急通信联络，确保信息畅通；（3）医疗救护组：负责伤员救治、现场救护等工作；（4）后勤保障组：负责应急物资、装备、生活物资的保障；（5）宣传报道组：负责事故信息发布、舆论引导等工作。

四、应急响应1. 事故发生时，立即启动本预案，各小组按照职责分工迅速行动。

2. 现场指挥组：（1）组织人员迅速开展事故排查，查明事故原因；（2）根据事故情况，采取相应的应急措施，如隔离故障点、恢复供电等；（3）组织人员疏散，确保人员安全。

3. 通信保障组：（1）立即启动应急通信系统，确保信息畅通；（2）向应急指挥部报告事故情况，请求支援。

4. 医疗救护组：（1）组织现场救护，对伤员进行初步救治；（2）对重伤员进行转移，送往就近医院救治。

5. 后勤保障组：（1）调配应急物资、装备，保障现场需求；（2）组织生活物资供应，确保应急人员生活需求。

五、应急处置1. 针对事故原因，采取以下措施：（1）设备故障：及时排除故障，恢复供电；（2）自然灾害：根据灾害情况，采取相应措施，如加固设备、疏散人员等；（3）人为因素：依法依规进行处理，追究责任。

2. 恢复供电后，进行全面检查，确保电力系统安全稳定运行。

六、信息发布1. 应急指挥部负责事故信息发布，确保信息真实、准确、及时。

2. 宣传报道组负责舆论引导，正确引导社会舆论。

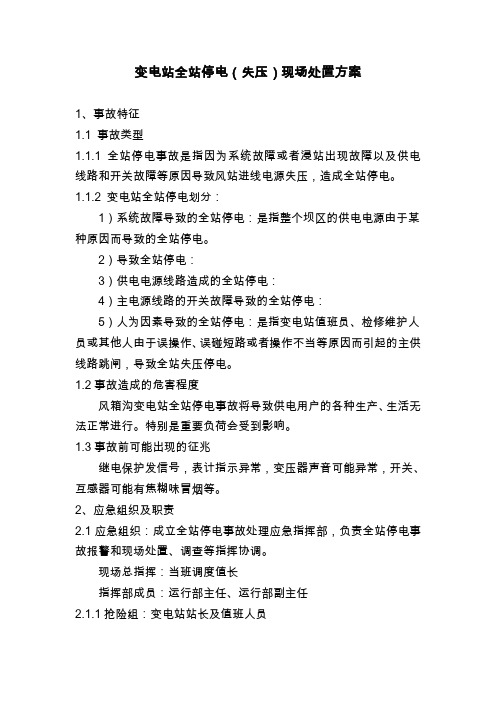

变电站全站停电（失压）现场处置方案1、事故特征1.1 事故类型1.1.1 全站停电事故是指因为系统故障或者浸站出现故障以及供电线路和开关故障等原因导致风站进线电源失压，造成全站停电。

1.1.2 变电站全站停电划分：1）系统故障导致的全站停电：是指整个坝区的供电电源由于某种原因而导致的全站停电。

2）导致全站停电：3）供电电源线路造成的全站停电：4）主电源线路的开关故障导致的全站停电：5）人为因素导致的全站停电：是指变电站值班员、检修维护人员或其他人由于误操作、误碰短路或者操作不当等原因而引起的主供线路跳闸，导致全站失压停电。

1.2事故造成的危害程度风箱沟变电站全站停电事故将导致供电用户的各种生产、生活无法正常进行。

特别是重要负荷会受到影响。

1.3事故前可能出现的征兆继电保护发信号，表计指示异常，变压器声音可能异常，开关、互感器可能有焦糊味冒烟等。

2、应急组织及职责2.1应急组织：成立全站停电事故处理应急指挥部，负责全站停电事故报警和现场处置、调查等指挥协调。

现场总指挥：当班调度值长指挥部成员：运行部主任、运行部副主任2.1.1抢险组：变电站站长及值班人员2.1.2调查组组长：组员：2.2应急组织职责2.2.1现场总指挥职责：1）向各变电站值班员下达操作指令。

2）指挥各变电站值班员做好相关记录。

检查各种表计、光字情况，检查保护、自动装置的动作情况。

3）通知检修人员赶赴事故或故障现场。

4）根据事故处理方案和原则进行全站停电的事故处理。

5）向有关方面报告事故信息，传达上级领导关于事故处理工作的指示和意见。

2.2.2指挥部成员职责：组织、指导、协助和协调其它应急处理，参与事故调查处理及总结工作。

2.2.3抢险组：其任务是根据值长指令，负责设备操作，减少损失。

2.2.4调查组：分析事故发生的原因、经过、结果及经济损失等，调查情况及时上报公司。

如有上级、政府部门介入则配合调查。

3、应急处置3.1 应急处置程序3.1 应急处置程序3.1.1一旦发生全站停电（失压）事故应立即向调度、上级领导报告，采取一切控制事故扩大的措施。

35kV变电站事故处理细则目录第一章总则2第二章车集站的正常运行方式4第三章车集站异常及事故处理细则41、上级电源消失42、两条电源进线其中一条故障跳闸造成部分停电事故<以I矿车线失压为例）63、变压器故障跳闸84、变压器油温异常升高145、6kV单相接地故障146、6kV母线故障<以6kVⅡ段母线短路为例）167、电压互感器保险熔断<以6202 PT B相高压保险熔断为例）178、电流互感器故障189、6kV馈出线保护跳闸故障1910、站内交流系统故障<以6216<站用变）B相高压保险熔断为例）2011、直流系统故障2112、断路器控制回路断线2413、弹簧未储能<以车3507开关为例）2514、保护装置异常及故障2515、电磁机构合不上闸2716、隔离开关机构异常2817、电磁机构不能分闸2818、无功补偿装置异常和事故跳闸2919、电压互感器着火3020、逆变电源故障，造成综自后台及五防电脑失电31开关压力异常3221、车3507 SF622、断路器误跳3323、断路器非全相运行3424、一次设备过热3525、6kV风井架空线路瞬时性故障3526、6kV风井架空线路永久性故障36第一章总则1、事故处理的基本原则1.1尽快限制事故的发展，消除事故的根源，并解除对人身和设备的威胁；1.2尽可能保持对用户的连续供电；1.3尽快对已停电的用户恢复供电，特别是重要用户；1.4尽快恢复正常运行方式。

2、为了避免事故处理时延误时间造成扩大事故，下列情况允许先操作，但事后尽快向处调度汇报。

2.1直接威胁人身安全的设备停止运行；2.2已损坏的设备进行隔离；2.3处理人身触电事故；2.4处理电气设备火灾事故；2.5不立即停电将造成设备损坏的事故。

3、事故处理的职责划分3.1重大事故时，值班负责人必须留在主控室，全面指挥处理，有必要离开控制室应指定相应的值班长留守主控室。

3.2 交接班发生事故时，由交班人员负责处理，接班人员协助处理。

为了提高变电站应对停电事故的应急处置能力，确保在事故发生时能够迅速、有序地开展救援工作，最大限度地减少事故损失，特制定本演练模板。

二、演练适用范围本演练适用于变电站因各种原因导致的停电事故，包括但不限于自然灾害、设备故障、人为破坏等。

三、演练组织与职责1. 演练领导小组：负责演练的组织、协调和指挥工作。

2. 演练指挥部：负责演练的具体实施，包括现场指挥、协调、监督和评估。

3. 演练组员：负责演练过程中的各项操作，包括设备操作、信息传递、现场救援等。

四、演练流程1. 演练启动（1）演练领导小组召开演练启动会议，宣布演练开始。

（2）演练指挥部向参演人员传达演练目的、流程和要求。

2. 演练模拟（1）模拟停电事故发生，演练组员按照预案要求进行操作。

（2）演练指挥部根据实际情况调整演练进程，确保演练顺利进行。

3. 演练实施（1）演练组员按照预案要求进行设备操作、信息传递、现场救援等。

（2）演练指挥部对演练过程进行监督，确保演练顺利进行。

4. 演练结束（1）演练指挥部宣布演练结束，对演练过程进行总结。

（2）演练领导小组对演练进行评估，提出改进意见。

1. 演练前准备（1）参演人员熟悉演练预案，了解演练流程和要求。

（2）演练现场设备检查，确保设备状态良好。

2. 演练过程（1）发现停电事故，立即启动应急预案。

（2）演练组员按照预案要求进行设备操作、信息传递、现场救援等。

（3）演练指挥部根据实际情况调整演练进程，确保演练顺利进行。

3. 演练结束（1）演练指挥部宣布演练结束，对演练过程进行总结。

（2）演练领导小组对演练进行评估，提出改进意见。

六、演练评估1. 演练结束后，演练领导小组组织评估小组对演练进行评估。

2. 评估内容包括：（1）演练预案的实用性、可行性。

（2）参演人员对预案的掌握程度。

（3）演练过程中存在的问题及改进措施。

3. 评估结果作为改进预案和提升应急处置能力的依据。

七、演练总结1. 演练结束后，演练领导小组组织参演人员进行总结。

变电站事故处置措施一、事故处理原则1．迅速限制事故的发展，消除事故根源，解除对人身和设备的威胁，保证其它设备的正常运行；2.尽快恢复对已停电的用户供电；3．如果对人身和设备构成威胁时，应立即设法解除，必要时立即停止设备运行，如果未对人身和设备构成威胁时，应尽力保持或恢复设备的正常运行，应该特别注意对未直接受到损坏的设备的隔离，保证其正常运行。

二、事故处理的一般步骤1．详细记录事故时间、光字、掉牌及有关负荷情况；2．向主管领导和部门汇报；3．判断事故性质及按照预案进行事故处理；4．根据检查、试验情况，按调度指令恢复送电；5．详细记录事故处理经过。

三、编制各类事故处理预案的提纲1．人身伤亡事故处理预案1．1人身触电事故根据运行方式，尽量使停电范围为最小的情况下运行人员与带电设备的隔离（包括一、二次设备），同时进行现场心肺复苏法、口对口人工呼吸等急救措施。

1．2人身中毒事故通风排气，保证空气畅通，施救人员正确进行自身安全防护的前提下，将中毒人员与毒源隔离。

若是食物中毒，注意留取可疑食物进行化验。

1．3人身遭物体打击事故严格按急求原则进行正确的现场处理，并立即呼救。

1．4高空坠落事故注：以上事故预案都必须首先保证救助人员自身的安全，且在施救的过程中，及时向120求救并向上级汇报。

2．电网事故处理预案3．1误操作事故误操作事故有可能引发人员伤亡及设备事故和电网事故，应分情况进行处理，误操作引起故障时若人员没有伤亡需立即通知主控室告知明确的人为故障点，使值班人员快速进行恢复操作；若发生人员伤亡，主控室应根据保护动作号及当时的工作安排，速派人查看现场，启动人员触电事故的处理预案进行施救。

导致电网事故发生时应迅速将情况汇报调度，根据指令进行事故处理。

2．2全站主要进线电源失电（要考虑此时通讯也中断后的事故处理预案按照调度规程有关规定进行处理。

2．3各级电压等级的母线全停事故2．4双回并列运行的电源进线其中一回跳闸2．5谐振引起变电站带母线电压突然大幅升高或降低事故3．6母线故障母线故障首先应根据保护动作情况判定，是母差动作还是变压器后备保护动作掉闸，随后认真检查母线所属设备（含支持绝缘子、母线PT等）是否有闪络等痕迹或搭落异物。

总则为认真贯彻落公司安全生产的精神,贯彻反事故措施中关于“防止变电站全部停电事故"的要求，保证公司变配电系统的安全、稳定、经济运行，建立健全电网事故应急处理机制,最大限度减少事故的影响和损失，特制定本预案。

一、事故处理原则发生全站失压事故后,调度值班人员和变电站值班人员应做到以下几点:1、正班是事故处理的现场负责人,领导指挥本班人员进行事故处理，应对事故处理的正确和迅速负责．正班应在组织事故处理时，根据班内每个人的业务水平适当分工,分别负责事故现场的检查。

2、事故处理时应做到:（1)尽快限制事故的发展，消除事故的根源并优先解除对人身和设备的威胁;（2)用一切可能的方法保证重要设备的正常供电;(3）尽速对己停电的工序恢复供电，对重要工序要优先恢复供电;（４）尽快调整系统运行方式，使其恢复正常（尽量缩小故障范围,必要时应设法在未受到事故损害的设备上增加重要负荷)；（５）变电站内运行设备的控制电源以及通信电源应尽快恢复；３、系统发生事故或异常情况时,有关变电站值班人员应迅速正确地向公司调度及供电局有关调度报告发生的站名、时间、现象、设备名称及编号、跳闸断路器及继电保护动作情况．4、系统发生事故时，非事故单位不应在事故当时向调度询问事故情况,以免影响事故处理。

５、事故处理时,必须严格执行接令、汇报、复诵、录音及记录制度, 必须使用统一调度术语、操作术语,汇报内容应简明扼要.6、强送电的断路器要完好，继电保护装置要完备。

可否强行送电应由调度值班人员确定．二、事故处理规定１、发生事故后,值班人员应迅速回到控制室进行事故处理,无关人员应自觉撤离控制室及事故现场，只允许与事故处理有关的领导以及工作人员留在控制室内。

2、事故处理中不得进行交接班．交接班时发生事故,应由交班人员负责处理,接班人员可在当值正班的要求下协助处理，在事故处理告一段落并征得调度同意后，方可进行交接班。

3、事故处理中，必要时高一级调度可越级发布调度操作命令。

变电站全停事件处置方案
背景
变电站全停事件，又称大面积停电事件，是指因为变电站或输电线路出现故障、事故等原因，导致较大范围停电的事件。

该事件发生时，需要及时启动应急处置
预案，快速找出问题所在，采取有效措施予以处理和恢复供电。

处置方案
一、应急响应
1.启动应急响应机制，由应急领导小组组织应急处置工作。

2.快速调集人员和设备，到达现场进行紧急处理。

3.与供电公司和相关部门保持联络，及时更新情况。

二、问题定位
1.通过系统分析和巡检找出问题所在，如变电站、输电线路等。

2.制定详细的问题处理方案，同时进行风险评估和预判。

3.确认解决方案后，按照优先级进行紧急处理。

三、应急恢复
1.从备件库中找出相应器材或备件进行更换和维修。

2.关注设备运行情况，及时做好设备保护及维护工作。

3.对恢复运行的设备进行全面检查和测试，确保安全和稳定。

四、信息共享
1.及时通知相关部门和群众，引导其正确处理停电事宜。

2.组织开展宣传活动，提高公众的应对能力和自救互救意识。

3.定期召开防灾减灾会议，健全信息互换机制，共同应对突发事件。

总结
变电站全停事件是一种常见的突发事件，对于电力系统工作人员和广大市民都
有很大的影响。

在事件发生时，应当迅速启动应急响应机制，尽快排除故障，恢复供电。

同时，也需要加强宣传和预防措施，避免事件的再次发生。

本文档提供了
一套详细的处理方案，以期对电力系统的安全和稳定起到一定的参考和指导作用。

停送电紧急处置方案当公司变电站出现停电事故发生后，变电所值班人员应积极采取有效措施，防止事故的扩大，并向设备主管如实汇报变电所情况。

一、变电所处理措施a、停电处理措施1、设备主管应下令断开各变电所所有高压供电断路器开关，因低压开关有失压保护已自动断开。

2、2#变电所接令后将1#变压器、2#变压器、I段电容器、II段电容器、R3-1取料机、R3-2取料机、R4-1取料机、R4-2取料机、I段进线、II段进线开关进行就地分闸。

3、3#变电所接令后将1#变压器、2#变压器、I段电容器、II段电容器、S1堆料机、S2堆料机、S3堆料机、S4堆料机S5堆料机、外协单位生活用电、I段进线、II段进线开关进行就地分闸。

4、4#变电所接令后将1#变压器、2#变压器、I段电容器、II段电容器、CD1翻车机、CD2翻车机、铁路环网照明、铁路变电所、I段进线、II段进线开关进行就地分闸。

5、9#变电所接令后将1#变压器、2#变压器、I段电容器、II段电容器、I段除尘泵房、II段除尘泵房、I段进线、II段进线开关进行就地分闸。

6、10#变电所接令后将1#变压器、2#变压器、I段电容器、II段电容器、CD3翻车机、CD4翻车机、CD5翻车机、I段进线、II段进线开关进行就地分闸。

b、停电处理措施1、当110变电站恢复正常，接变电站指令依次恢复4#变电所、10#变电所、9#变电所、2#变电所、3#变电所，按照供电规范依次送电，2、4#变电所接令后将I段进线、1#变压器、I段电容器、I段低压进线开关就地合闸，II段进线、2#变压器、II段电容器、II段低压进线开关就地合闸、联系CD1翻车机、CD2翻车机、铁路变电所、铁路环网照明进行就地合闸供电。

3、10#变电所接令后将I段进线、1#变压器、I段电容器、I段低压进线开关就地合闸，II段进线、2#变压器、II段电容器、II段低压进线开关就地合闸、联系CD3翻车机、CD3翻车机、CD5翻车机进行就地合闸供电。

变电站事故及异常判断方法当变电站发生事故或特别现象时，爱护和自动装置会快速动作，发出告警和事故信号。

此时运行人员要严密监视其运行状态，依据所把握的声音、弧光、气味、温度、气体压力、仪表指示、光字信号以及爱护动作状况等，正确地推断设备状态和故障性质、范围，以快速精确地处理事故，尽可能限制事故进展的范围。

发生事故或特别时，一般会有如下现象：(1)继电爱护或自动装置动作，灯光和音响信号消失，并可能伴有断路器跳闸。

(2)系统有冲击，电流、电压、功率、频率等表计发生摇摆。

(3)若事故发生在本站内，可能消失弧光、放电、爆炸声及其他不正常声音。

(4)发生事故的设备可能有烟火、焦味、烧损、碎裂、变形、喷油甚至火灾等不正常现象。

事故及特别处理应遵循以下原则：(1)依据当时的运行方式、表计指示、设备的外部现象、继电爱护和自动装置的动作状况，快速精确地推断事故或特别发生的缘由、性质、范围，尽可能限制它的进展，消退其根源，解除对人身和设备平安的威逼。

(2)站用电是变电站操作、监控、通信的保证，失去站用电，将使得事故处理更加困难，若在规定的时间内站用电不能恢复，会使事故范围扩大，甚至损坏设备。

因此，事故处理时应尽量保证站用电的平安运行和正常供电，事故时首先恢复站用电。

(3)在不影响人身和设备平安的状况下，尽可能保持正常设备连续运行，以保证对用户的正常供电。

必要时可在未受事故损害的设备上增加负荷，以保证对用户的供电。

(4)尽快对已停电的用户恢复供电，尤其是对重要用户要优先考虑恢复供电。

(5)在事故处理过程中与调度员保持联系，将事故状况及处理进展准时报告值班调度员，在事故已被限制并趋于正常稳定状态时，应调整系统的运行方式，让系统恢复正常运行。

(1)变电站事故及特别的处理，必需严格遵守电业平安工作规程、调度规程、现场运行规程、现场特别运行及事故处理规程以及各级技术管理部门有关规章制度和反事故措施的规定。

(2)调度管辖范围内的设备发生事故时，各级值班调度员是处理事故的指挥人，通过值班负责人指挥现场事故处理。

事故案例分析：某电站停电事故某年5月18日，某省某市220 kV甲变电站因人员违章作业，造成主变跳闸，事发后未向中调如实汇报；随后雷击线路发生接地故障，因甲变电站主变退出，该地区电网的零序阻抗和零序电流的分布和大小发生了极大的变化。

继电保护装置不能正常动作，导致7个110 kV变电站停电，该省南部电网瓦解，该市全市停电48min，波及庚市、己县停电，某电厂甩负荷解列。

一、事故经过事故发生前两日，甲变电站主变瓦斯继电器渗油，轻瓦斯发信号。

事发当日副站长陈某向变电工区汇报，工区主任张某、副主任李某和电修班班长韩某在该站副站长陈某的配合下，没有办理第二种工作票，就在主变瓦斯继电器处检查和处理渗油。

09：32，220 kV甲主变三侧开关跳闸，副站长向中调汇报：“没有任何保护动作信号”；09：37：21，110 kV戊丙线遭雷击发生A相接地短路，110 kV乙变电站乙甲线开关跳闸(零序I段保护)；电厂至甲变电站线路开关跳闸(零序不灵敏I段)，110 kV戊站戊丙线开关跳闸(零序不灵敏II 段)；主变两侧开关跳闸(零序电流II段)；110 kV庚站通三线开关跳闸(零序电流II段)，随后电厂机组因线路故障跳闸后负荷过少(约1MW)，造成超速高频保护动作跳闸。

由于甲、乙、丙、丁、戊、己、庚等7个变电站全部停电，从而导致南部电网大面积停电的重大事故。

09：40，中调令合上220kV甲主变220 kV侧开关；09：59，合上主变110 kV侧开关；10：20合上110 kV 甲丙线开关，恢复对该市供电。

这次事故造成全市停电48 min，事故损失电量5.48万kWh。

二、事故原因分析1 .220 kV甲变电站主变三侧跳闸原因(1) 电修班班长韩某，在变电工区主任张某、副主任李某和变电站副站长陈某的带领及监护下，处理瓦斯继电器漏油。

没有办理第2种工作票，也没有做好安全措施，未退出重瓦斯保护压板，违章作业，监护人李某没有起到监护作业，韩某在处理重瓦斯手动探针胶垫渗油时，因保护帽挡住，扳手不能操作，拧开重瓦斯探针保护帽时误碰该探针而跳闸，造成事故。

变电站事故处理的一般原则、汇报程序及注意事项事故处理的一般原则、汇报程序及注意事项一、事故处理的一般原则：1. 正确判断事故的性质和范围，迅速限制事故的发展，消除事故的根源，解除对人身和设备的威协；2. 用一切可能的方法保持无故障设备继续运行，以保证对用户的正常供电；3. 尽快对已停电的用户恢复供电，并优先恢复站用电和重要用户的供电；4. 调整电力系统的运行方式，使其恢复正常运行；5. 将损坏设备隔离，为检修工作做好安全措施，以便缩短抢修时间。

二、值班人员在事故情况下可进行紧急处理的项目：为防止事故扩大、损坏设备，值班人员在紧急情况下，可先行处理，然后报告值班调度员的操作项目：1. 将危及人身安全和可能扩大事故的设备立即停止运行；2. 将已损坏的设备以及运行中有受损坏可能的设备进行隔离；3. 母线电压消失后，将连接在该所有母线上的断路器拉开；4. 电压互感器保险熔断或二次开关跳闸时，将可能引起误动的保护退出运行；5. 站用电和直流系统全部停电或部分停电，恢复其电源。

三、事故情况下的记录、汇报程序及注意事项：1、事故发生后，值班长立即复归音响，指派合格的值班员对以下内容进行准确记录：1) 事故发生的时间；2) 断路器位置变化情况指示；3) 主设备运行参数指示（电压、电流）；4) 操作员站全部光字牌；主要事故报文；记录人将记录情况核对无误后，复归所有报文、光字，向值班长汇报。

2、值班长根据以上事故象征对事故性质进行综合判断，将事故简要情况汇报调度，汇报内容如下：1) 事故发生的时间；2) 掉闸线路、开关编号；3) 继电保护与自动装置动作情况；4) 主设备电压、负荷变化情况；3、主、副值值班员各一名共同对事故范围的站内一、二次设备进行全面、详细检查：1) 记录事故现场主设备有无损坏；2) 开关位置；3) 保护及自动装置所有动作信号灯指示、液晶屏动作显示；4) 故障录波装置测距显示；检查人将检查情况核对无误后，复归所有保护、自动装置信号灯指示；液晶屏显示，向值班长汇报。

110KV变电站事故停电应急预案一．目的：为了加强对全站供电系统大面积事故停电的有效控制,提高处理突发事故的应急能力，及时、准确、高效的采取有效措施,以防停电事故和事态的进一步扩大，最大限度的缩短停电时间，降低事故危险程度，保证安全供电，特制定本应急预案。

二．适用范围：本应急预案适用于110KV变电站供电系统重大停电事故恢复及变电站事故的应急处理.三．供电系统概括：110KV变电站采用的单回电源，110KV配电装置采用GIS设备单列布置，35KV采用单母线分段接线，出线5回，电源引自罗中电厂，进出线均采用架空，110KV/35KV降压后供给原料公司所属采卤、输卤泵站。

运行方式:GIS运行，20000KVA主变运行，35KV系统运行。

四．应急救援组织及职责:110KV变电站事故应急领导小组负责组织实施供电事故应急工作。

组长：孙玉伦副组长：翟新建成员：潘晓、洪民、王小军、王志远、肖然、孔繁忠、王健、潘多成、张孝礼、卢天祥、韦尚斌。

职责：重大停电事故发生后，领导组组长或副组长赶赴事故现场分析判断事故,进行现场指挥，决定启动应急救援预案批准现场救援方案，组织现场处理,协调各相关单位工作，确保迅速恢复供电，负责组织供电事故应急救援预案演练，监督检查各系统应急演练情况。

五．应急预案程序：报警：当发生重大的停电事故,值班员应将故障发生时间，报警内容,故障现象详细的记录在值班日志上并按程序向当值值长汇报,并向车间领导汇报，说明停电事故的基本情况。

应急启动：变电站发生供电事故后，应急救援组人员在第一时间30分钟内迅速到达指定现场进行事故处理.事故处理:重大停电事故发生后，变电站现场要首先将各出线回路断开，并根据故障现象和报警记录展开事故自救，并对事故原因作出初步判断，制定现场处理初步方案和符合现场工作规程的各项安全技术措施，经车间领导批准后救援组立即组织实施，备品件,应急物资和车辆必须准确到位，外线检修人员到位后,按事故处理方案开展事故应急处理.事故处理过程要由组长统一指挥操作。

九江萍钢钢铁有限公司动力厂文件九江钢铁动力字〔2015〕369号220KV变电所7.11停电事故分析报告一、事故经过2015年7月11日20：27分，220KV变电所值班人员发现监控电脑报警信息：1#主变保护B-Ⅲ侧复压启动后，立即电话汇报车间、厂调和地调。

20:28时，2#35KV变电站2#进线PT控制回路断线报警。

20:28时，220KV变电所内4#变二线327#开关过流Ⅱ段保护跳闸，动作电流为14532A，造成4#变电站Ⅱ段母线失压、Ⅱ段母线上负荷停电。

经检查发现4#变电站35KV高配室快开柜内电流互感器有对地拉弧短路痕迹。

20:39时，动力厂供电车间技术员到达220KV变电所，进入35KV高配室摇出35KV4#变二线327#开关柜小车，打开排风扇，恢复4#站10KVⅡ段母线送电。

检查发现35KV 2#PT3521#开关柜门敞开，柜内有严重放电现象，电话汇报厂调和地调。

20:47时，2#变电站35KV 1#精炼炉一线315#开关速断保护动作跳闸，315#柜保护装置Ia=0A,Ib=18556.8A,Ic=0A, 检查发现2#站到炼钢精炼炉变压器35KV电缆在炼钢厂房内电缆中间接头起火炸裂（见附图一）。

20:47时，220KV变电所2#变一线316#开关差动保护动作跳闸，316#开关柜电缆室炸开，316#柜保护装置差动电流为Icd=52.07A（见附图二）。

20:47时，4#变电站238烧结一线9103#延时速断保护动作，动作电流4320A,与2#变电站1#精炼炉315#柜同时动作。

21:10时，2#变电站35KV 2#精炼炉二线325#开关速断保护动作跳闸，保护装置Ia=0A,Ib=8450A,Ic=14776A，检查发现高压柜内有一根电缆头的热缩管及三岔口开裂。

21:05时，动力厂设备科、供电车间技术人员、维修厂电气技术主管人员及相关管理人员赶到220KV变电所，为防止220KV变电所35KV 2#PT3521#开关柜内放电进一步扩大、造成短路，经现场有关人员讨论后，决定按动力厂制定的“系统单相接地应急预案”操作方式，拉开2#PT3521#刀闸以消除接地故障，于21:11时拉开2#PT3521#柜刀闸时、柜内发生相间拉弧短路、起火。
