热泵式干衣机

热泵式干衣机的设计与应用分析1 干衣机的原理与装置1.1 干衣机原理干衣机是利用电加热来使洗好的衣物中的水分即时蒸发干燥的清洁类家用电器。

对于北方的冬季和南方的“回南天”衣物难干的情况特别需要。

另外，干衣机大量用于工业生产中，用于干燥织物，提高生产效率。

干衣机在工作过程中主要是利用高温气流流经衣物表面实现对衣物的加热，将衣物上的水分蒸发，使衣物快速的干燥。

干衣机在加热过程中常用的加热方式有电热丝加热、半导体加热等。

使用半导体加热方式的干衣机在加热过程中会自动减小一定的功率，在节能的同时还能够控制加热器的最高温度来保护衣物。

干衣机最大的特点就是它不受天气的影响，能够自由的实现衣物的晾干。

1.2 干衣机的装置一种干衣机的控制装置，其特征在于，包括：获取模块，用于获取用户输入的衣物的目标干燥等级；湿度值模块，用于检测所述衣物的湿度值；滤波处理模块，用于根据所述衣物的湿度值计算得到湿度判定值；干燥等级判断模块，用于根据所述湿度判定值确定所述衣物的干燥等级；温度值模块，所述温度值模块包括设置在干衣机的滚筒的排气侧的温度传感器，所述温度传感器用于检测空气经过所述衣物后的温度信号；干燥控制模块，用于根据所述干燥等级以及所述目标干燥等级对所述干衣机进行干燥控制，以及在判断所述衣物的干燥等级达到所述目标干燥等级后，根据所述温度信号、预设目标变量对所述干衣机进行干燥控制。

1.3 干衣机特点1、冷却：当加热时间结束后，电机继续工作但停止加热，清凉的空气进入滚筒内降温冷却衣服。

当定时指示指向“OFF”该程序结束，冷却时间为20分钟，冷却程序是为经过加热烘干后的衣服降温，防止衣服起皱。

2、烫平加热：根据衣服数量选项择定时为30-60分钟，功率开关设定为“弱”档，冷却程序结束后，衣服将有点湿，烫平加热程序适合衣服需要烫平的。

3、标准烘干：该项程序一般至少要60-150分钟，根据你的需要功率开关选择“强”或“弱”档。

程序结束后，衣服是干的，冷而无皱。

热泵烘干机计算全文共四篇示例，供读者参考第一篇示例：热泵烘干机是一种新型的烘干设备，它采用高效的热泵技术，在烘干过程中能够充分利用热泵循环系统中的热能，将热量转移给烘干室内的物体，使其达到快速、均匀的干燥效果。

热泵烘干机在工业生产和日常生活中被广泛应用，如食品、化工、纺织、造纸等行业。

热泵烘干机的工作原理是通过一套独特的热泵循环系统，将低温高湿的空气通过蒸发器吸收热量，然后通过压缩机将低温低压的蒸汽压缩为高温高压的蒸汽，再通过冷凝器将蒸汽中的热量释放出来，从而实现热量的传递。

在烘干室内，通过循环系统中的热能传递，能够使烘干室内温度升高，湿度下降，从而实现物体的快速烘干。

在实际应用中，热泵烘干机的热量传递效率是一个非常重要的参数。

为了更好地了解热泵烘干机的性能特点，需要进行一些计算分析。

下面将以某一种型号的热泵烘干机为例，进行热泵烘干机的计算分析。

我们需要明确一些基本参数，如烘干室的尺寸和温湿度要求、热泵循环系统的参数等。

在进行计算之前，需要将这些基本参数转化为数学模型，以便于后续的计算分析。

我们需要确定热泵烘干机的热量传递过程中所涉及的热功率、制冷功率等参数。

通过对热泵循环系统中各个部件的能量平衡方程进行分析，可以得到热泵烘干机在烘干过程中的热量传递效率。

我们需要进行一些实验验证，以验证计算结果的准确性。

通过实际的热泵烘干机试验，可以对热泵烘干机的性能进行评估，从而为进一步的热泵烘干机优化提供参考。

热泵烘干机的计算分析是一个复杂的过程，需要综合考虑各种因素，如热泵循环系统的参数、烘干室内的温湿度要求等。

只有通过科学的计算方法，才能更好地了解热泵烘干机的性能特点，为其在工业生产和日常生活中的应用提供支持。

通过以上的计算分析，我们可以更好地了解热泵烘干机的工作原理和性能特点，为其在各行业的应用提供更好的支持和指导。

相信随着技术的不断进步和应用的不断推广，热泵烘干机将在烘干领域发挥越来越重要的作用，为我们的生产和生活带来更多的便利和效益。

热泵干衣机的烘干原理节能热泵干衣机的烘干原理一、简介节能热泵干衣机是一种采用节能热泵的技术进行烘干的干衣机，使衣物更快的完成烘干，而且节能效率要高得多，比传统的电加热烘干机节能70%以上，从而实现更加省电的效果。

二、原理1、节能原理：节能热泵干衣机利用温度驱动热泵的原理，它可以从空气中吸收较低温度的空气，藉助于变频器来调节速度，利用电能将空气加热至要求温度，加热气流经过加热器，气体本身就会产生热量，加热器铁芯里空气温度也会提高，在经过风机将加热气流分散到衣物表面，这样就可以实现烘干的目的。

2、热效率高：节能热泵干衣机的节能效率要高于传统的电加热烘干机，它可以实现70%的节能，因此使用节能热泵干衣机可以大大减少家庭的电费开支。

3、可控性好：节能热泵干衣机基于热泵原理，把节能、稳定、可靠的热量转化为温湿度调节，使空气更有效的烘干衣物，同时还能更好的控制湿度、温度，保护织物，以达到家用洗衣服务质量要求。

三、优点1、节能功效高：节能热泵干衣机比传统的电加热烘干机节能效率高出70%以上，因此可以大大减少家庭的电费开支，减少环境的污染。

2、空气循环节约：节能热泵干衣机是一种无正反面烘干，无正反面翻转技术，气体在变压器过程中可以不间断循环，由于无正反面烘干，衣物烘干时间更短，烘干效果更佳，减少空气流通时间，整个过程节约能源。

3、操作简单：节能热泵干衣机采用电子控制，只需要按一下按键，就可以实现开机烘干，无需反复调节，使操作更方便快捷。

四、缺点1、价格昂贵：节能热泵干衣机的价格要比传统的电加热烘干机要高出许多，因此不利于大众普及。

2、声音大：节能热泵干衣机的烘干操作过程中产生的噪音较大，工作时会影响到身边的安静环境。

3、温度调节粗糙：节能热泵干衣机温度调节模式只有定时加热和定时减温，只能对湿度有比较粗糙的调节，无法满足用户对湿度和温度的定制要求。

热泵干衣机的工作原理
热泵干衣机是一种高效节能的干衣设备，它的工作原理主要包括以下几个步骤：
1. 空气吸入：热泵干衣机内部装有一个风机，当机器开始工作时，风机吸入室内的湿气和衣物中的水分。

2. 空气过滤：吸入的空气经过过滤器，除去灰尘和微小颗粒物质。

3. 加热器加热：过滤后的空气进入到热泵干燥室，经过加热器加热。

加热器使用电能或其他能源将电能转换为热能，将空气加热至适合干燥的温度。

4. 湿气冷凝：加热后的空气携带着湿气进入冷凝器。

在冷凝器内，空气迅速冷却，湿气从空气中凝结成水滴，并被收集到水箱中。

5. 空气排出：经过冷凝后的空气经过除湿处理，去除部分水分，然后重新加热至较高温度，并再次进入热泵干燥室，完成下一轮干燥过程。

6. 循环干燥：上述步骤循环进行，直到衣物达到预设的干燥程度，机器自动停止工作。

通过这种工作原理，热泵干衣机将一部分电能转化为热能，并通过循环和再利用的方式，不断回收和利用水分，从而达到高
效节能的干燥效果。

与传统干衣机相比，热泵干衣机可以节省大量的能源和时间，且不会造成过多的热量散失。

热泵式烘干机原理热泵式烘干机是一种利用热泵循环原理制冷、制热来烘干材料的设备。

它采用了先进的热泵技术，具有高效节能、环保、装置结构简单、易于维护等特点，广泛应用于化工、食品、制药等领域。

1、热泵工作原理先来了解一下热泵的工作原理。

热泵是一种利用可逆热力循环原理将低温热源的热能转移到高温热源的装置。

它的工作原理基于热力学第一、二定律，利用压缩机将低温低压的制冷剂通过蒸发器吸收低温热源中的热量，并进行蒸发。

然后将压缩机压缩后的制冷剂送至冷凝器中，释放出吸热的热量，并变成高温高压的制冷剂，进而通过膨胀阀节流后再次进入蒸发器进行循环的过程。

2、热泵式烘干机热泵式烘干机利用热泵技术制冷、制热完成烘干过程。

它的主要组成部分包括压缩机、冷凝器、膨胀阀、蒸发器等组成。

当烘干物料进行干燥时，热泵式烘干机会通过压缩机将制冷剂压缩变成高温高压制冷剂，送至冷凝器中，释放出吸热的热量。

这时，热泵式烘干机会通过空气或水循环的方式将制冷剂的热量传递到干燥室内，使物料表面的水份得以蒸发而达到烘干的效果。

3、热泵式烘干机的特点3.1 高效节能：热泵循环系统可以将制冷剂在低温状态下吸收环境中的热量，将低温热量转换成高温热量，提高了设备的能量利用率，节省了大量能源和耗材。

3.2 环保：采用热泵循环技术，不需要燃煤、燃气等能源，避免了环境污染，减少了二氧化碳的排放。

3.3 装置结构简单：相较于其他类型的烘干设备，热泵式烘干机结构简单，部件少，安装维护方便。

3.4 处理容量大：热泵式烘干机处理容量大，可以满足化工、食品、制药等领域的生产需求。

4、热泵式烘干机的应用4.1 化工领域：热泵式烘干机可以广泛应用于化工领域，如钙橙磷酸盐、玻璃纤维、氯化钾、碳酸钾等产品的干燥。

4.2 食品领域：热泵式烘干机可以用于大豆蛋白、鱼粉、鸟粪干燥，以及其他食品原料、添加剂的干燥。

4.3 制药领域：热泵式烘干机可以用于干燥多种制药原料，如曲酸钠、微晶纤维素等。

合格品，3C认证标志为：产品型号EHGS100MATE7SU1目 录1.使用前须知2.安全注意事项3.干衣前准备4.操作步骤正面5.操作面板说明6.故障排除7.清洁/维护8.技术参数9.保修说明反面智能家电操控智慧场景定制智家商城购物家电报装报修滚筒干衣机使用说明书2）将附件中的外接排水管与拔下的排水管通过接头连接在一起。

1）外接排水管两端应插接、固定牢靠，以防止其脱落漏水；2）连接后，外接排水管请勿扭结或弯折，以防止排水不畅；3）如果外接排水管过长可以剪掉。

··0701805015442速 烘智慧烘浴 巾大 物除菌螨晒 被羊 毛羽 绒丝 绸干燥度预 约出现以下情况时，有时未必是故障。

委托修理前，请先按照以下列表检查确认。

如果确属故障，请与 机器在运行过程中，由于产品特性，当出现以下声音时，是正常的，请放心使用：E ”显示屏剩余时间停止或清洗后，请将线屑过滤器及内过滤网重新安装到位，不要用尖锐的工具清理过滤网，以免破坏网布。

取下海绵，用湿毛巾清理线屑勾住内过滤网，向外拨动，再按照斜向上45°的方向拿出4.• 清理内过滤网按照斜向下45°的方向放入，再向内拨动，如图所示7.• 重新安装到位6.取下海绵，用湿毛巾清理线屑， 清洗干净后重新组装到位注：选定程序时，根据程序特性，有些参数已经选定为默认值，为不可选状态，无需用户自己设置。

干燥度按键用于烘干程度选择，分为3个等级。

重要：某些程序中“干燥度”轻触此键可选择防皱功能，再次具体设置详见右侧“特殊功能”。

热泵式干衣机设计热泵由压缩机、冷凝器、节流阀、蒸发器四个主要部分构成，内部充以适宜的循环工质。

基本工作过程为：低温低压的工质饱和蒸气从蒸发器出来，进入压缩机；压缩机消耗少量电能，把低压工质蒸气压缩为高压高温过热蒸气，进入冷凝器；工质在冷凝器中凝结，同时把工质内部积蓄的热量传给被加热空气，工质自身变为高压中温饱和液；之后进入节流阀，通过节流阀后变为低压低温湿蒸气，进入蒸发器；在蒸发器中吸收干衣箱排风或环境大气、地下水、海水、河水、湖水等低温热源处的热量，工质变为低压低温饱和蒸气，又进入压缩机开始下一个循环。

如此持续运行实现热量由低温热源向被加热空气的连续高效泵送。

热泵式干衣机的基本工作过程为：热泵冷凝器加热循环空气产生40℃～80℃，左右的干燥空气在循环风机推动下进入干衣箱；在干衣箱中，干燥空气流过湿衣物表面与湿衣物间进行热湿交换，吸收其中的水分，变为20℃～40℃左右的低温潮湿空气，排出干衣箱，进入热泵蒸发器；在热泵蒸发器中，低温潮湿空气被冷却至露点温度以下，析出从湿衣物中吸收的水分，变为0℃左右的冷冻干燥空气，进入热泵冷凝器；在热泵冷凝器中，冷冻干燥空气又被加热为40℃～80℃左右的中温干燥空气，通过循环风机提高压力后再进入干衣箱，开始下一个循环。

如此循环运行，实现衣物的连续高效干燥。

由此可见，热泵式干衣机可有如下几个突出优点：加热低温空气所用的热量绝大部分来自热泵蒸发器从干衣箱排风中吸收的余热（包括干燥空气的显热和水蒸汽的潜热），少部分是热泵压缩机的电能，系统具有较高的能效，电能的消耗量（运行费用）比直接电加热方式大幅度降低；在热泵蒸发器中用冷冻方法析出空气在干衣箱中吸收的衣物中的水分，出热泵蒸发器后冷冻干燥空气中的含湿量已很小（0℃时，仅为约4g水蒸气/kg干空气），只需再加热到中温，即可具有较好的吸湿能力，从而使衣物可以在较温和的条件下被干燥，可减少高温干燥对衣物材料的热损伤；热泵式干衣机是采用空气的密闭循环方式，可减少空气中灰尘和细菌对衣物的污染，且没有潮湿排入房间。

在这种情况下， 空气是从 ⑦房间的设计温度为 ２ ｑ，相对湿 的最低压力点 ， ０Ｃ 环境向滚筒渗漏的。同样假设发生在出 度 为 ６ ％。 ０ ３ ． ２模型假设
基于对实际设备的简化， 是通过和一些干
１ ３处（ 即空气吸收了水蒸 汽之后 ）而从 ， 系统 向环境 的渗漏假设发生在压缩机的 出 １处 ， ３ 这里是高压点。传统干衣机 ， 假 设有 ２％空气渗漏 ，而热泵干衣机空气 ０
⑤衣服 中湿气 的蒸发速度应平均在
３ｋ ， ５ 即在稳定的操作状态下， 要求 １ 小
时能把 ５ｇ ｋ 带有 ７％ ０ 水分的湿衣蒸干。
⑧干衣机每一部分都工作在稳定情
况下时， 湿衣表面水蒸汽饱和。
４ 系统建模方法
（ 人滚筒的空气流量应小于３ 。 ３ｌ ０（ ｆ
于空气循环干衣机，滚筒接近整个循环
ｈ ｗ 吡ｈ ＿ 一
ｍ
（ ４ ）
口焓值可以写成：
ｈ ｌｈ Ｉｌ ｍ：
ｍ ｈ
ＥｕｌｎＳｌ ｒ 中求解。使用综合性能指 ｑｆｏ ｏｅ ｌ ： ｉ ｖ ）
标和热力学关系对系统的各个部件进行
根据热力学关系 ，给 出三个独立物
（） ７
建模 ， 目的是研究空气循环热泵系统的参 数和全效率的关系。这一部分描述了系统
模型以及模型的各个组成部分。
４１压缩 过程 ．
理量（ 例如 ， 压力 、 温度 、 相对湿度）可 以 ， 确定进出 口湿空气的焓。但要考虑两种
情况 ：１干膨胀 ，２ 湿膨胀 。最初可 以 （） （） 假设这个过程为干工况 ，膨胀过程没有
ｈ ＿ ｈ
．
（） ８
ｍ
如果没有水分凝结 ，出口空气 的含 湿量 与进口空气相同。对于冷凝换热器 ， 出口空气的相对湿度可认为是 １０ ０ ％。

热泵干衣机原理
热泵干衣机是一种利用热泵技术进行干衣的家用电器。

它采用了热泵循环系统，能够高效地将空气中的水分转化为液态水，从而达到快速干衣的效果。

那么，热泵干衣机的原理是什么呢？
首先，热泵干衣机利用热泵循环系统将空气中的水分转化为液态水。

当衣物在
热泵干衣机内部转动时，热泵系统会将空气中的水分吸入，然后通过压缩和膨胀的过程，将水分转化为液态水，并排出到水箱中。

这样一来，衣物表面的水分就会被快速去除，从而达到快速干衣的效果。

其次，热泵干衣机还利用了热泵循环系统的热能回收功能。

在热泵系统中，通
过压缩和膨胀的过程会产生大量的热能，而这些热能会被回收利用，用来加热干燥衣物的空气。

这样一来，不仅可以提高干衣效率，还能够节约能源，达到节能环保的效果。

另外，热泵干衣机还采用了智能控制系统，能够根据衣物的材质和湿度自动调
节干衣温度和时间，确保衣物干燥的同时不会受到损坏。

这样一来，不仅可以保护衣物，还能够提高干衣的效率，减少能源的浪费。

总的来说，热泵干衣机利用热泵循环系统和智能控制系统，能够高效地将空气
中的水分转化为液态水，并利用热能回收功能加热干燥衣物的空气，从而达到快速干衣的效果。

同时，它还能够根据衣物的材质和湿度自动调节干衣温度和时间，确保衣物干燥的同时不会受到损坏。

这些特点使得热泵干衣机成为了现代家庭中不可或缺的一部分，为人们的生活带来了极大的便利和舒适。

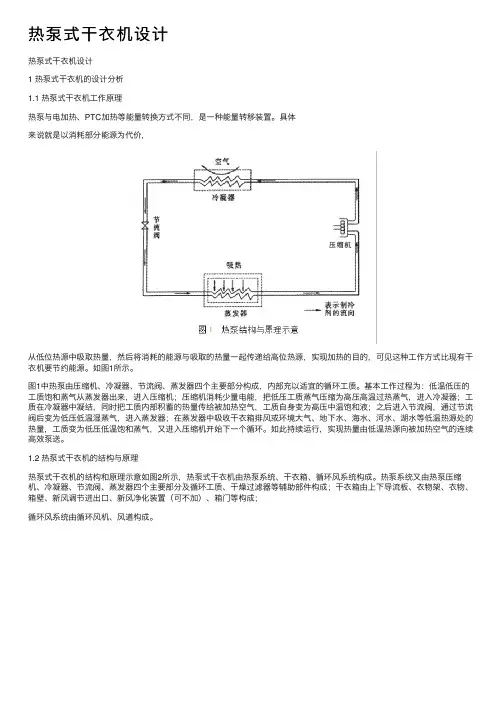

热泵式⼲⾐机设计热泵式⼲⾐机设计1 热泵式⼲⾐机的设计分析1.1 热泵式⼲⾐机⼯作原理热泵与电加热、PTC加热等能量转换⽅式不同，是⼀种能量转移装置。

具体来说就是以消耗部分能源为代价，从低位热源中吸取热量，然后将消耗的能源与吸取的热量⼀起传递给⾼位热源，实现加热的⽬的，可见这种⼯作⽅式⽐现有⼲⾐机要节约能源。

如图1所⽰。

图1中热泵由压缩机、冷凝器、节流阀、蒸发器四个主要部分构成，内部充以适宜的循环⼯质。

基本⼯作过程为：低温低压的⼯质饱和蒸⽓从蒸发器出来，进⼊压缩机；压缩机消耗少量电能，把低压⼯质蒸⽓压缩为⾼压⾼温过热蒸⽓，进⼊冷凝器；⼯质在冷凝器中凝结，同时把⼯质内部积蓄的热量传给被加热空⽓，⼯质⾃⾝变为⾼压中温饱和液；之后进⼊节流阀，通过节流阀后变为低压低温湿蒸⽓，进⼊蒸发器；在蒸发器中吸收⼲⾐箱排风或环境⼤⽓、地下⽔、海⽔、河⽔、湖⽔等低温热源处的热量，⼯质变为低压低温饱和蒸⽓，⼜进⼊压缩机开始下⼀个循环。

如此持续运⾏，实现热量由低温热源向被加热空⽓的连续⾼效泵送。

1.2 热泵式⼲⾐机的结构与原理热泵式⼲⾐机的结构和原理⽰意如图2所⽰，热泵式⼲⾐机由热泵系统、⼲⾐箱、循环风系统构成。

热泵系统⼜由热泵压缩机、冷凝器、节流阀、蒸发器四个主要部分及循环⼯质、⼲燥过滤器等辅助部件构成；⼲⾐箱由上下导流板、⾐物架、⾐物、箱壁、新风调节进出⼝、新风净化装置（可不加）、箱门等构成；循环风系统由循环风机、风道构成。

整套装置通过密封循环风道，将热泵与⼲⾐箱有机地结合为⼀个紧凑⾼效的⼲燥系统。

图2中热泵式⼲⾐机的基本⼯作过程为：热泵冷凝器加热循环空⽓，产⽣40-80℃左右的⼲燥空⽓，在循环风机推动下进⼊⼲⾐箱；在⼲⾐箱中，⼲燥空⽓流过湿⾐物表⾯，与湿⾐物间进⾏热湿交换，吸收其中的⽔分，变为20-40℃左右的低温潮湿空⽓，排出⼲⾐箱，进⼊热泵蒸发器；在热泵蒸发器中，低温潮湿空⽓被冷却⾄露点温度以下，析出从湿⾐物中吸收的⽔分，变为0℃左右的冷冻⼲燥空⽓，进⼊热泵冷凝器；在热泵冷凝器中，冷冻⼲燥空⽓⼜被加热为40-80℃左右的中温⼲燥空⽓，通过循环风机提⾼压⼒后再进⼊⼲⾐箱，开始下⼀个循环。

使用须知操作按键说明8.提示音触摸该键可开启或关闭提示音功能。

图标变为高亮，表示提示音为开启状态。

9.节能触摸该键可开启节能功能。

图标变为高亮，表示节能功能已开启。

10.快速触摸该键可开启快速烘干功能。

图标变为高亮，表示快速烘干已开启。

11.儿童锁触摸该键可设定儿童锁功能。

机门和操作面板将被锁定。

(请参照第15页) 图标变为高亮，表示儿童锁被开启。

12.低温烘干触摸该键可设定低温烘干功能。

用暖风轻柔烘干衣物。

图标变为高亮，表示低温烘干被开启。

13.剩余时间表示显示程序结束剩余的大概时间。

※受衣物种类、温度条件及程序选择等因 素影响，运行过程中时间会随着调整， 实际运转时间与显示时间可能有些许差 异。

14.免熨烫触摸该键可设定免熨烫功能。

烘干结束后，指示灯闪烁，表示本机处于 免熨烫和降温状态。

为减少衣物的褶皱 并降低筒内温度，滚筒会做间歇性旋转， 最长持续2小时（此时间段内可随时打 开机门取出衣物）。

1.电源如开启电源10分钟内未起动运行，将自 动断电。

2.开始/暂停按下此按键可开始或暂停程序。

3.程序选择触摸程序名选择最适合您衣物的程序。

选中某一程序时高亮显示。

(请参照第16页)4.定时烘干选择“羊毛”“定时暖风”“定时冷风” 程序后，触摸该键可设定烘干时长。

“羊毛”以20分钟为单位递增，最长可 设置3小时。

“定时暖风”“定时冷风” 以10分钟为单位递增，最长可设置2小 时。

5.预约触摸该键设定“预约”，以1小时为单 位最多可设置到24个小时后运转完成。

(请参照第17页)6.干衣度触摸此按键调整干燥程度，以数字1-5循 环显示，数字越大干燥度越高。

7.状态指示灯必要的时候2223蜂鸣器鸣响，U 和数字交替显示。

是否故障/异常显示。

场上已有的干衣机主要分为两类：通风 理想的结果。Ｂ ｎ ｌ ａｓ 等人 ａ 提出了仿真模
型并 比较了通风式和冷凝式两种干衣机 足够的数据来验证该模型。
的性能。传统的闭循环冷凝式干燥机 比
尾气被排进洗衣房或排出室外。而冷凝 式干衣机湿热的尾气通过换热器冷却除
干衣系统包括压 通风式干衣机能量效率高７ ２ ％１上。对具 用于干衣机的能量效率。
力仿真模型对传统干衣机与空气循环热
冷凝式干衣机的基本优点是无需向外排
应用模型评 种更有效的节能途径是利用热泵 泵式干衣机的性能进行预测，
最终确定换热 风。虽然冷凝式干衣机与传统干衣机相 冷凝析出干衣机尾气中的湿气并回收热 价各个参数对系统的影响， 比具有较高的能量效率 ，但这两种干衣 量。 ｏａ ａ ｙｎｎ ａｅ ａｈＰ Ｇ ｐｌ ｍ ａａ 和Ｒ ｄｒ ｃｅ Ｌ ｎ ｍ ￣析了 器、 膨胀机和压缩机的参数， 使得干衣机 机都没能达到欧洲的一些节能标准。 从文献中了解到 ，ｏｄ Ｉ Ｃｎｅ 讨论了工
气（ 工况 １由房间吹过热电阻（ ） 工况 ２ ， ） 在这里， 空气经加热从工况 ２（ ｆ经过风扇
机相比热泵干衣机的不利之处是增加了
衣机滚筒，经近似等熵过程获得湿气， 初始投资。电加热器和风扇被压缩机、 达 膨
到温度较低、 湿度较高的工况 ２ 。尽管显 胀机（ 涡轮） 和两个换热器替代。此外， 还 热降低， 空气熵值仍会因为水蒸汽的加入 要增设部件把冷凝水从换热器和膨胀机
加热器、驱动滚筒旋转的电机以及排放 湿空气的管道。风扇使周围环境中的空
代产品的设计和改进工作。 美国的电器制造商还没有这样的指
ＥＩ Ｍ 仅仅是给大家带来一些不便的话 ，
则会令人无法容忍。 ３ 创建一个兼容的环境 在欧洲 ，Ｍ Ｅ Ｃ问题仍将通过现有的

CGY 10FL5EU1CGY 10FL5EU1为家用热泵式干衣护理机。

911252628151820212322连接排水管444养护程序&滋养液使用说明））背面（如需要）17界面显示图标说明电气要求：电源插头、插座、电源线请使用220V /50H z 交流电源, 应有规格适宜的保险丝等过载保护装置，电表、电线、插座应能承受10A 以上的电流，并进行可靠接地。

电源插座应安装在可触及的范围内，若位置不方便插拔时，需安装一个带有双极断开开关的插座。

电源必须使用独立插座，插座中的零线、火线、地线应接线正确且可靠。

插座必须为国家CCC 等认证的合格品。

插座地线应远离水管及燃气管道，如不能达到安全要求，必须由专业人员处理到位。

安装时、安装后应检查电源线是否被卡夹、挤压或损坏。

如电源软线、插头损坏，需由制造商专业人员更换。

任何情况下禁止拆除或改装电源插头的接地插脚。

请勿使用插线板或插头转接头。

禁止随意弯曲、损伤、加工、挤夹、拧捻、拉扯、捆扎电源线及插头，不在电源线上放置重物。

有煤气等易燃气体泄漏时，应立刻关闭气体泄漏的阀门，然后打开门窗，不要插拔干衣机等电器的电源插头。

禁止用潮湿的手接触、插拔电源线插头，以防触电。

不要通过拽拉电源线来拔下干衣机插头。

电源线插头应完全插入插座孔中，保持与插座牢固接触并定期清理灰尘，否则可能导致绝缘不良及火灾。

运输安全要求检查机器在运输过程中是否有损坏，损坏的干衣机不得进行通电，如发现损坏请联系销售商。

运输方面在搬运过程中，机器的最大倾斜角度不能超过45°。

首次使用前，请直立静置2小时后再进行通电（仅适用于热泵式机型）。

机器重量过重，在提举时可能造成伤害,不要自行提举机器, 务必由至少两人搬运干衣机。

搬运时不要抓住突出的部件（如门体、塑料件、水盒等）移动干衣机，部件可能会脱落或损坏。

安装和搬运时应该佩戴保护手套。

不要将不同厂家、不同深度和宽度的机器组合安装在一起。

热泵干衣机原理
热泵干衣机是一种通过热泵技术来完成衣物干燥的家用电器。

它与传统的烘干机相比，有着更高的能效和干燥效果。

热泵干衣机的工作原理基于热泵循环系统。

首先，衣物被放置在干衣机的内部，并关闭门。

然后，热泵干衣机开始工作。

首先，热泵干衣机会从室内空气中吸收湿气。

这是通过内置的蒸发器完成的。

蒸发器内部有制冷剂，当空气经过蒸发器时，制冷剂会吸收空气中的水分，将其变成水蒸气。

接下来，水蒸气会经过热泵系统中的压缩机。

压缩机负责将水蒸气压缩，使其温度上升。

高温的水蒸气会进入热交换器，与外部空气进行热交换。

在热交换器中，高温的水蒸气释放出热量，而外部空气则吸收了这些热量。

因此，干燥衣物所需要的热量由这一过程中外部空气提供。

在热交换器中，水蒸气也会被冷凝成水。

这是通过冷却制冷剂的方式实现的。

冷凝水会从热泵干衣机的底部排出。

经过热交换器后，冷却的水蒸气会进入到再生器中。

再生器是一个火焰或电加热装置，用于加热水蒸气。

通过加热，水蒸气中的水分再次转化为水蒸气，以便进入蒸发器循环，实现衣物的进一步干燥。

整个热泵干衣机的循环过程中，利用了制冷剂在不同温度下的相变特性，从而实现了湿气的脱湿和衣物的干燥。

相比传统的烘干机，热泵干衣机能够更高效地利用能量，并且能够在较低的温度下完成干燥，减少了对衣物的热损伤。

热泵式干衣机使用守则
随着生活品质的提高，人们对家电产品的需求也越来越高。

热泵式干
衣机作为一种节能环保的家用电器，受到越来越多家庭的青睐。

然而，虽然热泵式干衣机在干衣效果和能源利用率方面具有明显优势，但是如果不正确使用，也会导致效果不佳或者故障频发。

因此，正确的使用方法对于延长干衣机的使用寿命、提高干衣效果至关重要。

首先，要注意安装位置。

热泵式干衣机在使用过程中会产生一定的热
量和湿气，因此应该确保通风良好的地方。

同时，在安装时要保持与墙面或其他物体的一定距离，以确保热泵式干衣机正常的散热和工作。

其次，要注意清洁和维护。

热泵式干衣机在工作过程中会产生一定量
的绒屑和灰尘，长期不清理会影响干衣效果，甚至导致故障。

因此，在每次使用结束后，应该将干衣机内部的绒屑和灰尘清理干净，定期清洁滤网和排水管道，确保热泵式干衣机的正常运转。

另外，要注意使用时的细节。

首先，要根据衣物的材质和厚度选择合
适的干衣程序，避免高温烘干过长时间导致衣物变形或损坏。

其次，在使用过程中要避免将过多的衣物放入热泵式干衣机，否则会影响热泵的工作效率，同时也容易造成衣物不干或干不透彻。

最后，在干衣机工作过程中，要确保门窗关闭，避免外界空气进入，影响干衣效果。

让我们总结一下本文的重点，我们可以发现，热泵式干衣机作为一种
高效节能的家用电器，正确的使用方法可以有效提高干衣效果，延长机器的使用寿命。

因此，在日常生活中，我们应该加强对热泵式干衣机的正确使用方法的学习，增强维护意识，做到及时清洁和维护，从而更好地享受干爽、舒适的生活。

热泵式干衣机使用说明书使用前请仔细阅读说明书请妥善保存，以备参阅本产品只适合在中国大陆销售和使用CB N9G1U1卡萨帝为了精确实现您的格调生活，对其家族每一类产品都赋予了专属的境界理念。

本产品为您带来的是即时干燥。

CB N9G1U1为家用热泵式干衣机。

请仔细阅读本说明书来帮助您安全、舒适地使用产品。

为了能安全地使用产品，请在使用产品之前务必仔细阅读安全注意事项等内容。

12关于本产品的安全注意事项 .........................................................3本产品的外观及部件介绍 . (5)干衣机各部分构件名称（正面） ............................................5干衣机各部分构件名称（背面） ............................................6附件 .....................................................................................6本产品使用前的安装设置 . (7)注意事项 ..............................................................................7连接电源 ..............................................................................7调整底脚 ..............................................................................8连接排水管（排水转换） .......................................................8安装烘鞋支架 .......................................................................9干衣前准备 .................................................................................10使用本产品的基本操作步骤 ........................................................11本产品的干衣方式及功能介绍 . (13)显示屏 ..............................................................131. 开机操作............................................132. 干衣程序选择..............................................................144. 辅助功能 .....................................................................19干衣程序指南 .....................................................................22负载参考 ............................................................................22本产品的日常保养与维护 ...........................................................23有疑问？先看这儿！ (25)（若对干衣机有疑问，请先按本章内容检查处理。

热泵干衣机原理
热泵干衣机是一种能够高效干燥衣物的家用电器设备。

它采用热泵技术，通过循环的方式将空气中的热量传递给衣物，从而使其迅速蒸发和干燥。

热泵干衣机的工作原理可以分为四个主要步骤：加热、蒸发、除湿和循环。

首先，热泵干衣机通过加热装置将空气加热到一定温度。

这个温度可以根据用户的需求进行调节。

加热后的空气被送入烘干室内，与衣物接触。

接下来，加热后的空气中的热量会导致衣物表面的水分迅速蒸发。

这个过程中，热泵干衣机会将蒸发出的水分转化为水蒸汽，并通过排湿系统将其排出。

第三步是除湿的过程。

热泵干衣机中有一个除湿装置，它能够有效地将空气中的湿度降低。

这样可以防止衣物再次吸湿，保证干燥效果。

最后，热泵干衣机会将除湿后的干燥空气再次送入加热装置，进行循环使用。

这样，既能够提高热能的利用效率，又能够减少能源的浪费。

总的来说，热泵干衣机利用热泵技术将空气中的热能传递给衣物，通过蒸发和除湿的过程实现衣物的快速干燥。

这种干衣机具有高能效、节能环保的优点，成为越来越多家庭的选择。
