电表的改装1

电表改装的两种情况一、把电流表G 改装成电压表（1）电流表改装成电压表的原理：将电流表的示数根据欧姆定律U g =I g R g换算成电压值，可直接用于测电压，只是量程U g 很小。

如果给小量程电流表串联一个分压电阻，就可以用来量度较大的电压。

因此电压表实际上就是一个串联了分压电阻的电流表，如图1所示。

（2）分压电阻的计算:由U =I g R g +I g R 解得g g R I U R -=，因为电压扩大量程的倍数g U U n =，所以R =（n -1）R g 。

需要说明的是，通过表头的满偏电流并没有改变，加在表头两端的最大电压也没有改变，仍是U g =I g R g ，但改装成的电压表的最大电压增大了，所以表的刻度盘要改换，原来是0～I g R g ，现在要换成0～（I g R g +I g R ），即每个刻度处的电流数要换成对应的总电压数IR g +IR 。

二、电流表G 改装成大量程电流表（1）电流表改装的原理：给小量程电流表并联一个分流电阻，就可以用来量度较大的电流，即扩大了电流表的量程，如图2所示。

（2）分流电阻的计算：由并联电路的特点U g =I g R g =(I -I g )R ，解得1-=-=gg g g g I I R I I R I R ，因为电流扩大量程的倍数g I I n =，所以1-=n R R g 。

与改装电压表一样，刻度盘也要由原来指示的通过电流表G 的电流换成指示电流表A 的电流。

典例剖析 一灵敏电流计，它的电阻是12 Ω，指针每偏转一格指示2 mA ，现在把它改装成电流表，使它的指针每偏转一格指示1 A ，那么，分流电阻多大？如果改装成电压表，使它的指针每偏转一格指示1 V ，则分压电阻多大？【思路剖析】（1）如何改装成电流表？刻度盘如何改换？（2）如何改装成电压表？刻度盘如何改换？。

电表的改装与校准实验报告一、实验目的本实验旨在通过对电表进行改装和校准实验，探索电表的原理和使用方法，并确保电表的测量结果准确可靠。

二、实验器材和材料1. 电表：包括电压表、电流表和功率表等。

2. 电源：交流电源和直流电源。

3. 校准装置：例如可变电阻、标准电阻等。

4. 连接电源和电表的导线。

5. 实验记录表格。

三、实验步骤1. 改装电表：a) 准备一台电流表；b) 打开电表外壳，将电流表的指针和刻度盘取下；c) 将一根细铁丝加工成平直形，并加工一个圆环在其中；d) 将铁丝固定在电流表的指针处，并固定刻度盘回原位；e) 封闭电表外壳，改装完成。

2. 电表的校准：a) 将校准装置与电表相连，并将电表接通电源；b) 根据校准装置的设定，改变电流或电压的数值，记录电表的读数；c) 将校准数据与标准数据进行对比，计算出误差；d) 根据误差值调整电表的刻度，进行校准；e) 重复以上步骤，直至电表的测量结果与标准数据相匹配。

四、实验结果经过改装和校准实验，电表的读数稳定可靠。

校准结果显示，电表的误差在允许范围内，满足使用要求。

各项指标如下：1. 电压表的测量误差范围为±0.5%；2. 电流表的测量误差范围为±0.3%；3. 功率表的测量误差范围为±1.0%。

五、实验分析与讨论1. 改装电表的过程中，需要谨慎操作，确保改装后的电表外壳紧密封闭，以防止损坏或安全隐患。

2. 校准实验的精度依赖于所使用的校准装置的准确度，因此在实验过程中应选择准确可靠的校准装置。

3. 在实验过程中，应注意电表的额定测量范围，以免超过电表的测量能力，导致不准确的测量结果。

4. 实验数据的处理应严谨可靠，采用合适的数学方法计算误差，并根据误差结果进行适当的调整和校准。

六、实验结论通过改装和校准实验，电表的读数准确可靠。

实验结果表明，在标准条件下，电表的测量误差范围在允许范围内。

因此，我们可以使用这台电表进行准确的电量测量和计算。

电表的改装一、电压表的改装（1）电压表的改装原理将电流表的示数根据欧姆定律g g g I R U =转化为电压值，可以直接测量电压，由于量程太小，无法直接测量较大的电压，如果给小量程的电流表串联一个分压电阻，就可以测量较大的电压，因此电流表串联一个分压电阻后就成为电压表。

（2）分压电阻的计算 根据串联电路的分压原理有：分压R U U R U g gg -=。

解得分压电阻：g g R U U R ⎪⎪⎭⎫ ⎝⎛-=1分压若n 表示量程的扩大倍数（即gU Un =） 则g R n R ）（分压1-= 二、电流表改装（1）电流表的改装原理小量程的电流表测量范围较小，直接串联在电路中有可能烧坏电流表，因此需要并联一个分流电阻，就可以测量较大的电流，即扩大了电流表的量程。

（2）分流电阻的计算 根据并联分流的原理有：ggg R R I I I 分流=- 解得应并联的分流电阻：g gg R I I I R -=分流若用n 表示量程的扩大倍数（即gI In =） 则1-=n R R g 分流改装成的电流表的内阻为nR R R R R R g ggA =+=分流分流可见电流表的内阻很小，对于理想的电流表，其内阻可以忽略不计，串联在电路中可以看作短路。

例1、将量程为3.0V ，内阻为Ωk 10的电压表改装成量程为30V 的电压表，应 联 Ωk 的电阻。

例2、一个电流表的内阻为Ω=18.0R ，最大量程为10A ，刻度盘分为100个刻度，现将其量程扩大为100A ，需要 联一个 Ω的电阻，此时刻度盘的每个刻度表示 A ，新的电流表的内阻为 Ω。

三、电表的非常规接法电表的常规接法是：电流表串联接入电路中，电压表并联接入电路中，如果没有特别声明，可把电表理想化，即认为电流表的内阻0=A R ，电压表的内阻∞→V R ；电表的接入和取出对电路不产生影响。

实际使用中，电流表内阻很小但不为零，电压表内阻很大但不为无穷大，这就是非理想电表。

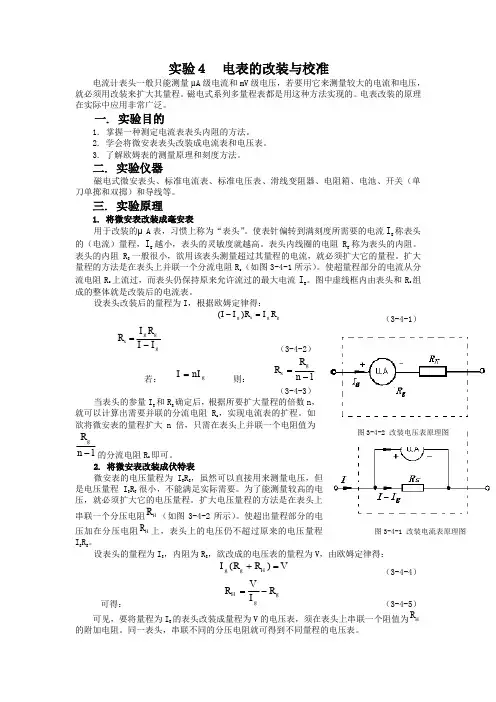

图3-4-2 改装电压表原理图实验４ 电表的改装与校准电流计表头一般只能测量µA 级电流和mV 级电压，若要用它来测量较大的电流和电压，就必须用改装来扩大其量程。

磁电式系列多量程表都是用这种方法实现的。

电表改装的原理在实际中应用非常广泛。

一. 实验目的1. 掌握一种测定电流表表头内阻的方法。

2. 学会将微安表表头改装成电流表和电压表。

3. 了解欧姆表的测量原理和刻度方法。

二. 实验仪器磁电式微安表头、标准电流表、标准电压表、滑线变阻器、电阻箱、电池、开关（单刀单掷和双掷）和导线等。

三. 实验原理1. 将微安表改装成毫安表用于改装的μA 表，习惯上称为“表头”。

使表针偏转到满刻度所需要的电流I g 称表头的（电流）量程，I g 越小，表头的灵敏度就越高。

表头内线圈的电阻R g 称为表头的内阻。

表头的内阻R g 一般很小，欲用该表头测量超过其量程的电流，就必须扩大它的量程。

扩大量程的方法是在表头上并联一个分流电阻R s （如图3-4-1所示）。

使超量程部分的电流从分流电阻R s 上流过，而表头仍保持原来允许流过的最大电流I g 。

图中虚线框内由表头和R s 组成的整体就是改装后的电流表。

设表头改装后的量程为I ，根据欧姆定律得：gg s g R I R I I =-)( （3-4-1）g gg s I I R I R -=（3-4-2）若：gnI I = 则：1-=n R R gs（3-4-3）当表头的参量I g 和R g 确定后，根据所要扩大量程的倍数n ，就可以计算出需要并联的分流电阻R s ，实现电流表的扩程。

如欲将微安表的量程扩大n 倍，只需在表头上并联一个电阻值为1-n R g的分流电阻R s 即可。

2. 将微安表改装成伏特表微安表的电压量程为I g R g 是电压量程I g R g 串联一个分压电阻H R （如图3-4-2所示）压加在分压电阻H R I g R g 。

设表头的量程为I g ，内阻为R g ，欲改成的电压表的量程为V ，由欧姆定律得：VR R I H g g =+)( （3-4-4）可得：g gH R I VR -=（3-4-5）可见，要将量程为I g 的表头改装成量程为V 的电压表，须在表头上串联一个阻值为HR 的附加电阻。

电表的改装和校准实验结论电表是电力系统中重要的测量仪器，其准确性直接关系到电力系统的稳定运行。

但是在长时间使用后，电表的准确性会逐渐降低，需要进行校准。

本文将介绍电表的改装和校准实验结论。

一、电表改装电表改装是指对原有电表进行改造，以提高电表的精度和灵敏度。

电表改装的方法有多种，在此我们简单介绍一种常用的改装方法。

1. 电流互感器改装电流互感器是电表中重要的组成部分，其主要作用是将高电流通过变比转换成低电流，以便电表进行测量。

但是在长时间使用后，电流互感器的铁心磁滞现象会导致电流测量出现误差。

因此，我们可以对电流互感器进行改装，以提高电表的测量精度。

改装方法如下：（1）拆开电流互感器，将铁心取出并用砂纸磨光。

（2）在铁心表面涂抹少量硅油，以减小磁滞。

（3）重新组装电流互感器，并对电表进行校准。

2. 磁场屏蔽改装电表在测量电流和电压时，会受到外界磁场的干扰，从而导致测量误差。

因此，我们可以对电表进行磁场屏蔽改装，以减小外界磁场的影响。

改造方法如下：（1）在电表周围固定一块磁性材料，以减小外界磁场的影响。

（2）重新对电表进行校准。

二、电表校准实验结论电表的校准是指对电表进行调整，以使其测量结果更加准确。

电表校准的方法有多种，在此我们介绍一种常用的校准方法。

1. 标准电压法校准标准电压法校准是指将标准电压加到电表上，以比较电表的测量值和标准电压的差异，进而进行校准。

校准步骤如下：（1）将标准电压加到电表上，并记录电表的测量值。

（2）比较电表的测量值和标准电压的差异，并进行校准。

校准实验结论如下：（1）在标准电压为220V时，电表的测量值误差在±0.5%以内。

（2）在标准电压为380V时，电表的测量值误差在±0.8%以内。

（3）在标准电压为660V时，电表的测量值误差在±1%以内。

结论表明，电表的测量精度在不同电压下有所差异，需要进行校准以提高精度。

电表是电力系统中重要的测量仪器，需要进行改装和校准以保证测量精度。

电表的改装与校准实验总结-V1
电表的改装与校准实验总结：
随着人们对电能计量的要求越来越高，电表也需要不断升级和改进。

在本次实验中，我们对电表进行了改装和校准，验收了电表的准确性和稳定性。

具体实验内容如下：
1. 改装部分
（1）更换电源电容：通过更换电源电容的方式，可以提高电表的稳定性和准确性。

（2）更换电流变化器：电流变化器是电表中非常关键的部件，可以将电路中的电流转化为电压信号，但它的灵敏度会随时间变化而变化。

因此，我们更换了电流变化器，让电表的准确度得到了提高。

（3）更换显示屏：显示屏也是电表质量的重要指标之一，在本次实验中，我们更换了显示屏，让电表的显示更加清晰和准确。

2. 校准部分
（1）电压校准：首先，将电表接入标准电压源，调整电表上的电压调节旋钮，使电表上显示的电压值等于标准电压源输出的电压值。

以此校准电表的电压测量准确性。

（2）电流校准：接入标准电阻器，设定标准电阻器的电流大小，通过校准电表的电流调节旋钮，使电表上显示的电流值等于标准电阻器中的电流值。

以此校准电表的电流测量准确性。

（3）频率校准：通过接入标准频率源，调整电表上的频率调节旋钮，使电表上显示的频率值等于标准频率源输出的频率值。

以此校准电表的频率测量准确性。

实验结论：
通过本次实验，我们对电表进行了改装和校准，有效提高了电表的准确性和稳定性。

在实际应用中，电表能够更好地满足人们对电能计量的精度和实时性的要求。

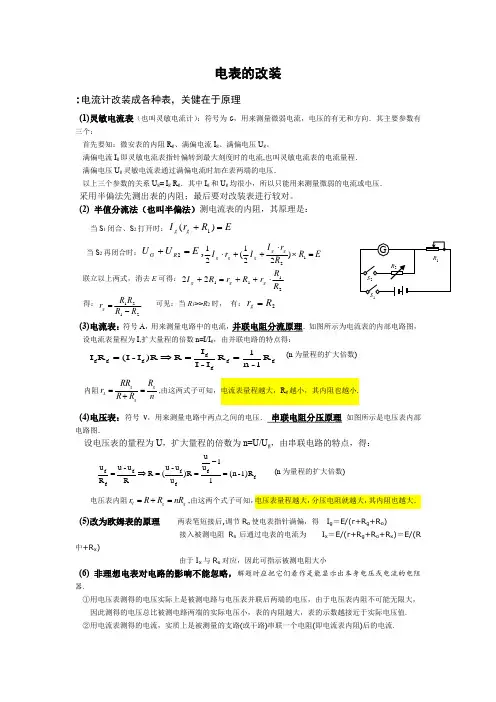

电表的改装:电流计改装成各种表，关健在于原理(1)灵敏电流表（也叫灵敏电流计）：符号为G ，用来测量微弱电流，电压的有无和方向．其主要参数有三个：首先要知：微安表的内阻R g 、满偏电流I g 、满偏电压U g 。

满偏电流I g 即灵敏电流表指针偏转到最大刻度时的电流,也叫灵敏电流表的电流量程． 满偏电压U g 灵敏电流表通过满偏电流时加在表两端的电压．以上三个参数的关系U g = I g R g ．其中I g 和U g 均很小，所以只能用来测量微弱的电流或电压． 采用半偏法先测出表的内阻；最后要对改装表进行较对。

(2) 半值分流法（也叫半偏法）测电流表的内阻，其原理是：当S 1闭合、S 2打开时：E R r I gg =+)(1 当S 2再闭合时：E U U R G =+2,E R R r I I r I g g g g g =⨯⋅++⋅12221(21 联立以上两式，消去E 可得：211122R R r R r R I g g g ⋅++=+ 得：2121R R R R r g -= 可见：当R 1>>R 2时， 有：2R r g = (3)电流表：符号A ，用来测量电路中的电流，并联电阻分流原理．如图所示为电流表的内部电路图，设电流表量程为I,扩大量程的倍数n=I/I g ，由并联电路的特点得： g g g gg g g R 1-n 1R I -I I R )R I -I (R I ==⇒= (n 为量程的扩大倍数) 内阻g g A g RR R r R R n ==+,由这两式子可知，电流表量程越大，R g 越小，其内阻也越小.(4)电压表：符号V ，用来测量电路中两点之间的电压． 串联电阻分压原理 如图所示是电压表内部电路图．设电压表的量程为U ，扩大量程的倍数为n=U/U g ，由串联电路的特点，得： g g g g g g g 1)R -(n 11u u R )u u -u (R R u -u R u =-==⇒= (n 为量程的扩大倍数)电压表内阻V g g r R R nR =+=,由这两个式子可知，电压表量程越大，分压电阻就越大，其内阻也越大．(5)改为欧姆表的原理 两表笔短接后,调节R o 使电表指针满偏，得 I g ＝E/(r+R g +R o ) 接入被测电阻R x 后通过电表的电流为 I x ＝E/(r+R g +R o +R x )＝E/(R 中+R x )由于I x 与R x 对应，因此可指示被测电阻大小(6) 非理想电表对电路的影响不能忽略，解题时应把它们看作是能显示出本身电压或电流的电阻器.①用电压表测得的电压实际上是被测电路与电压表并联后两端的电压，由于电压表内阻不可能无限大， 因此测得的电压总比被测电路两端的实际电压小，表的内阻越大，表的示数越接近于实际电压值. ②用电流表测得的电流，实质上是被测量的支路(或干路)串联一个电阻(即电流表内阻)后的电流.。

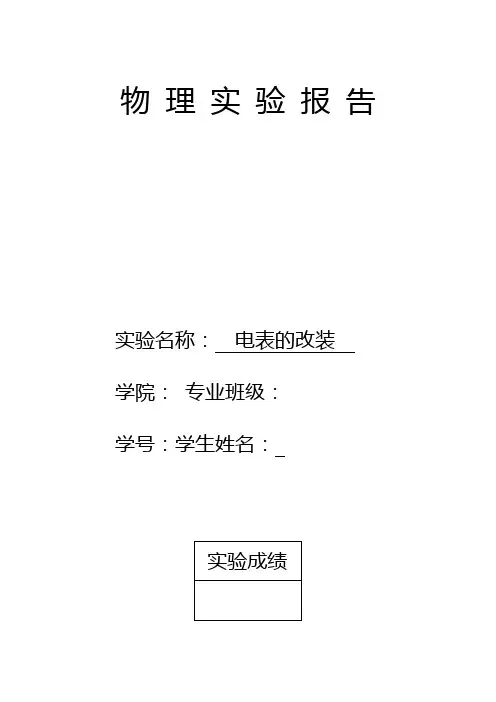

物理实验报告实验名称：电表的改装学院：专业班级：学号：学生姓名：实验预习题成绩：一．判断题（每题1分，共5分）1.实际万用表可以测量直流电压。

（对）2.实际万用表不能测交流电压。

（错）3.在连接电路时，可以用万用表来检测导线是否导通。

（对）4.万用表不能测量电容。

（错）5.微安表可以改装成电压表，也可以改装成电流表，还可以改装成欧姆表。

（对）二．选择题（每题1分，共10分）1.将一个微安表改装成电压表时用 A 。

A.串联电路B. 并联电路2.将一个微安表改成电流表时用 B 。

A. 串联电路B. 并联电路3.将一个微安表改装成电流表，电流表的量程越大，则分流电阻的数值 A 。

A.越小B. 越大4.将一个微安表改装成电压表，电压表的量程越大，则分压电阻的数值 B 。

A.越小B. 越大5.一个电流表的满偏电流Ig=1mA，内阻为200Ω，要把它改装成一个量程为0.5A的电流表，则应在电流表上 B 。

A.并联一个200Ω的电阻B. 并联一个0.4Ω的电阻C. 串联一个0.4Ω的电阻D. 串联一个200Ω的电阻6.将下图的微安表改成电流表，实验中选择500µA的档位，将微安表改成10mA的电流表，当指针指在正中间时，待测的直流电流为 C 。

A.2mAB. 2.5mAC.5mAD.7.5mA7.一个电流表的满偏电流Ig=1mA，内阻Rg=500Ω，要把它改装成一个量程为10V的电压表，则电流表上应 C 。

A.串联一个10kΩ的电阻B. 并联一个10kΩ的电阻C. 串联一个9.5kΩ的电阻D. 并联一个9.5kΩ的电阻8.一个用满偏电流为3mA的电流表改装成的欧姆表，调零后用它测量500Ω的标准电阻时，指针恰好指在刻度盘的正中间，如用它测量一个未知电阻时，指针指在1mA 处，则被测电阻的阻值为 A 。

A.1000ΩB. 5000ΩC. 1500ΩD. 2000Ω9.把一个量程为5mA的电流表改装成欧姆表R x1档，电流表的内阻是50Ω，电池的电动势是1.5V，经过调零之后测电阻，当欧姆表指针指到满偏的3/4位置时，被测电阻的阻值是 B 。

电表的改装知识元电表的改装知识讲解一、灵敏电流计无论是电流表还是电压表的表头都是一个灵敏电流计，灵敏电流计是一个量程非常小的电流表，量程通常是几十至几百微安（μA），内阻较大通常在几十欧至几百欧之间．二、改装电表1．改成电流表设灵敏电流计的量程为I g，电阻为R g，若使其量程扩大至I，则：电路图：并联电路电压相等：I g R g=(I-I g)R推导可得：R=2．改成电压表设灵敏电流计的量程为I g，电阻为R g，若将其改装成量程为U的电压表，则：电路图：由欧姆定律得：U=I g(R g+R)推导可得：R=-R g例题精讲电表的改装例1.某探究小组为了研究用“半偏法”测电阻和改装电表，先用“半偏法”测量程为150μA的电流表A的内阻，后将电流表A改装成电压表。

（1）某同学首先采用如图甲所示的实验电路测量该电流表A的内阻R g，图中R0为滑动变阻器、R为电阻箱。

他按电路图连接好电路，将R0的阻值调到最大，闭合开关S1后，他应该正确操作的步骤是_____（选出下列必要的步骤，并将其序号排序）A．记下R的阻值B．调节R0的阻值，使电流表的指针偏转到满刻度C．闭合S2，调节R0和R的阻值，使电流表的指针偏转到满刻度的一半D．闭合S2，保持R0不变，调节R的阻值，使电流表的指针偏转到满刻度的一半（2）如果按正确操作步骤测得电阻箱R的阻值为100Ω，则安培表的内阻R g=_____Ω；与电流表内阻的真实值R g′相比，R g___R g′（填“>”、“=”或“<”）（3）将上述电流表A改装成量程为3V的电压表，则需将电流表与阻值为_______Ω的电阻串联。

用它来测量电压时，表盘指针位置如图乙所示，此时电压表的读数大小为______V例2.某同学将一个量程为0～1V、内阻未知的电压表改装为0～3V的电压表。

（1）该同学首先进行了如下操作：①将多用电表档位调到电阻“×100”，再将红表笔和黑表笔____，进行调零；②将图a中多用电表的红表笔和电压表的_____（填“+”或“-”）接线柱相连，黑表笔与另一接线柱相连；③此时多用电表的示数如图b所示，则电压表的内阻为______Ω．若已知多用电表欧姆档表盘中央刻度值为“15”，表内电池电动势为1.5V，则电压表的示数为_____V。

高中物理电路电表的改装一、引言在物理学中，电流、电压和电阻是基本的电学量。

然而，在实际的实验与测量中，我们通常需要使用各种电表来对这些量进行测量。

高中物理实验中，经常需要使用电流表、电压表和电阻表来进行电学量的测量。

这些电表如何工作？它们的改装原理又是什么？本文将对此进行探讨。

二、电表的工作原理1、电流表：电流表是用来测量电流的装置。

其工作原理是依据安培定律，即电流等于流过导线的磁通量与导线横截面积的乘积。

因此，电流表的改装主要是通过并联或串联电阻来改变其内阻，从而改变其量程。

2、电压表：电压表是用来测量电压的装置。

其工作原理是依据电压的定义，即电压等于电位差。

因此，电压表的改装主要是通过并联或串联电阻来改变其内阻，从而改变其量程。

3、电阻表：电阻表是用来测量电阻的装置。

其工作原理是基于欧姆定律，即电阻等于电压与电流的比值。

因此，电阻表的改装主要是通过并联或串联电阻来改变其内阻，从而改变其量程。

三、电表的改装原理1、扩大量程：通过并联较小的电阻，可以使电流表的量程扩大。

这是因为并联电阻可以减小电流表的内阻，从而允许更大的电流通过。

同样的原理也适用于电压表和电阻表的改装。

2、改变量程：通过串联较大的电阻，可以使电流表、电压表和电阻表的量程改变。

这是因为串联电阻可以增加电表的内阻，从而改变电表的量程。

四、结论高中物理电路中的电表改装是实验中的重要环节。

理解电表的工作原理以及如何通过并联或串联电阻来改变其内阻和量程，对于我们进行实验和测量具有重要意义。

这也是对物理理论知识的重要实践，可以帮助我们更好地理解和掌握电学的基本概念和定律。

电表改装实验中电路设计及其电表校准研究在电表改装实验中，电路设计和电表校准是两个关键环节，直接影响到实验结果的准确性和稳定性。

本文将围绕这两个方面展开研究，探讨电路设计的基本原理、校准方法及其在实际应用中的优缺点。

引言在电学实验中，电表改装是一项基础而重要的实验技能。

然而，由于电路设计和电表校准的复杂性，该领域仍存在许多争议。

电表的改装与校准实验数据处理方法一、关于电表的改装1.改装电表必须具备相应的技术水平和电气知识，以确保改装后的电表符合相关标准和法规要求，维护用电安全。

2.改装电表前，必须进行电气检测和安全评估，检查电表的参数和工作状态，确定可改装范围和改装方案。

3.改装电表时，必须严格遵循电路设计原则，采用高品质的电气元件，确保改装后的电表具有稳定可靠的性能。

4.改装电表时，必须注意保护电表外壳和线路安全，防止误操作和人为损坏。

5.改装电表需修改电路结构，需要对电表接线、控制和显示模块进行调试和校准，同时必须保持与网络连接良好，以确保数据的准确性。

二、关于电表的校准1.电表需要按照施工、检测、运行和维护要求进行校准，以确保电表在使用过程中测量准确可靠。

2.不同品牌和型号的电表校准方法和标准不同，需根据电表的实际情况选择正确的校准方法和标准。

3.电表校准时，需使用准确可靠的校准设备和标准电源，以确保校准结果的准确性和可靠性。

4.电表校准需进行温度、湿度、漂移和频率等相关参数的测量和校正，以充分考虑各种影响因素对电表性能的影响。

5.电表校准工作需要专业技能和严格的操作规程，需由具备相关资质和经验的专业人员进行。

三、实验数据处理方法1.实验数据处理需根据实验目的和试验方法，选取适当的数据处理方法，确保数据的准确性和可靠性。

2.实验数据处理需进行数据预处理和数据归一化处理，消除噪声和异常数据，使数据更具可信性和可靠性。

3.实验数据处理需进行统计分析和计算，包括平均值、标准偏差、方差、相关性和回归分析等指标，以评估实验结果的可靠性和显著性。

4.实验数据处理需使用专业分析软件和工具，如MATLAB、SPSS、Origin等，以提高数据处理的效率和准确性。

5.实验数据处理需根据实验结果进行结果评估和分析，包括结论和建议等，以指导后续的实验和应用。

电表的改装和校准都极其重要，在进行这两项工作时，一定要严格遵守相关规定和操作要求，以确保改装后的电表符合法规标准，能够稳定可靠地测量电量。

电表的原理、改装及应用知识要点梳理知识点一——电表的改装▲知识梳理1．电流表（表头）小量程的电流表G是我们常说的“表头”，电流表G的主要参数有三个：①电流表G的电阻，通常叫做电流表的内阻；②指针偏转到最大刻度时的电流，叫做电流表G的满偏电流，也叫电流表G的量程；③电流表G通过满偏电流时加在它两端的电压叫做满偏电压，也叫电压量程。

由欧姆定律可知，电流表G的满偏电流和满偏电压一般都比较小。

2．电压表的改装电流表G的电压量程，当改装成量程为U的电压表时，应串联一个电阻R，因为串联电阻有分压作用，因此叫做分压电阻，如图所示。

电压扩大量程的倍数由串联电路的特点得解得即电压扩大量程的倍数为n时，需要串联的分压电阻电压表的总电阻。

3．电流表的改装电流表G的量程为，当改装成量程为I的电流表时，应并联一个电阻R，因为并联电阻R可以起到分流作用，因此叫做分流电阻，已知电流表G满偏电流为，扩大量程的电流表满偏电流为I，如图所示。

扩大量程的倍数由并联电路的特点得所以即电流扩大量程的倍数为n时，需并联的分流电压为电流表的总电阻。

说明：①加在电压表两端的电压等于加在表头两端的电压和加在分压电阻两端的电压之和；通过电流表的电流和流过表头G的电流不一样。

②电压表的量程是指通过表头的电流达到时加在电压表两端的总电压U；电流表的量程是指通过表头的电流达到满偏时，通过表头和分流电阻的电流之和。

③由串联分压原理可知：串联的分压电阻越大，电压表的量程越大，由并联分流原理可知，并联的分流电阻越小，电流表的量程越大。

④实际的电压表内阻不是“”，电流表内阻不是零，它们接入电路进行测量时必对原来的电路有影响。

这是今后我们要注意的，有时不考虑电表内阻对电路的影响，这是为了研究的方便，认为电压表的内阻是无限大，电流表的内阻为零，这时它们叫做理想电表，是理想化模型。

4．电表的校对按如图所示的电路对改装成的电表进行校对。

校对时注意搞清楚改装后电表刻度盘每一小格表示多大的数值。

电表的改装——实验报告电表的改装——实验报告实验报告实验名称电表的改装与校准实验时间201某年11月6日姓名班级学号指导教师报告批改教师实验报告成绩物理0511【实验目的】1、掌握将微安表改装成较大量程电流表和电压表的原理和方法。

2、学会校正电流表和电压表的方法。

【实验原理】1、微安表改装成电流表微安表并联分流电阻Rp，使被测电流大部分从分流电阻图1电流表改装流过，表头仍保持原来允许通过的最大电流Ig。

并联分流电阻大小RIgIRpIgg2、微安表改装成电压表微安表串联分压电阻Rs，使大部分电压降落在串联的分压电阻上，而微安表上的电压降仍不超过原来的电压量程IgRg。

串联分压电阻大小RUUgU图2电压表改装sIgIRgg3、电表标称误差和校正使被校电表与标准电表同时测量一定的电流（电压），看其指示值与相应的标准值相符的程度。

校准的结果得到电表各个刻度的绝对误差。

选取其中最大的绝对误差除以量程，即得该电表的标称误差。

标定误差最大绝对误差量程100%【实验仪器】稳压电源、微安表头（100A）、毫安表（0~7.5mA）、电压表(1~1.5V)、滑线变阻器(100Ω)、电阻箱(0~99999.9Ω).【实验内容】1、将量程为100μA的电流计扩程为5mA电流表（1）记录电流计参数，计算分流电阻阻值，数据填入表1中。

用电阻箱作RP，与待改装的电流计并联构成量程为5mA的电流表。

（2）连接电路，校正扩大量程后的电流表。

应先调准零点，再校准量程(满刻度点)，然后校正标有标度值的点。

校正电流表的电路校准量程时，若实际量程与设计量程有差异，可稍调RP。

校正刻度时，使电流单调上升和单调下降各一次，将标准表两次读数的平均值作为IS，计算各校正点校正值。

（3）以被校表的指示值I某i为横坐标，以校正值ΔIi为纵坐标，在坐标纸上作出校正曲线。

数据填入表2中。

（4）求出改装电流表的标称误差。

3、将量程为100μA的电流计改装为量程1V的电压表（1）计算扩程电阻的阻值数据填入表3中。

电学实验专题1：电表改装1．电压表与电流表改装对比改装成电压表 改装成电流表 原理串联分压并联分流改装电路连接电阻大小 R 串＝U RU g R g ＝(n －1)R gR 并＝I g I R R g ＝R gn －1与扩程倍数n 的关系串联的电阻是原电表内阻的n－1倍并联的电阻是原电表内阻的1/(n－1)校准电路2.双量程电压表与电流表的原理(1)双量程电压表 如图1所示，对于量程U 1，由U 1I g ＝R g ＋R 1可得：R 1＝U 1I g－R g ； 对于量程U 2，由U 2I g ＝R g ＋R 1＋R 2可得：R 2＝U 2I g－R g －R 1， 结合上述方程可得：R 2＝U 2－U 1I g. (2)双量程电流表 如图2所示，对于量程I 1，电阻R 1、R 2串联而后与电流表并联， 可得：I 1－I g I g ＝R gR 1＋R 2； 对于量程I 2，电流表先与R 2串联，而后与R 1并联， 可得：I 2－I g I g ＝R 2＋R gR 1；结合上述两方程可得：R1＝I1I g R gI2（I1－I g）；R2＝（I2－I1）I g R gI2（I1－I g）.例(2016·海南)某同学改装和校准电压表的电路图如图所示，图中虚线框内是电压表的改装电路．(1)已知表头G满偏电流为100 μA，表头上标记的内阻值为900 Ω.R1、R2和R3是定值电阻．利用R1和表头构成量程为1 mA的电流表，然后再将其改装为两个量程的电压表．若使用a、b两个接线柱，电压表的量程为1 V；若使用a、c两个接线柱，电压表的量程为3 V．则根据题给条件，定值电阻的阻值应选R1＝________ Ω，R2＝________ Ω，R3＝________ Ω.(2)用量程为3 V，内阻为2 500 Ω的标准电压表对改装表3 V挡的不同刻度进行校准．所用电池的电动势E为5 V；滑动变阻器R有两种规格，最大阻值分别为50 Ω和5 kΩ.为了方便实验中调节电压，图中R应选用最大阻值为________ Ω的滑动变阻器．(3)校准时，在闭合开关S前，滑动变阻器的滑动端P应靠近________(填“M”或“N”)端．(4)若由于表头G上标记的内阻值不准，造成改装后电压表的读数比标准电压表的读数偏小，则表头G内阻的真实值________(填“大于”或“小于”)900 Ω.【答案】(1)100910 2 000(2)50(3)M(4)大于【解析】(1)根据题意，R1与表头G构成量程为1 mA的电流表，则：I g R g＝(I－I g)R1，整理：R1＝100 Ω；若使用a、b两个接线柱，电压表的量程为 1 V，则R2＝U ab－I g R gI＝1－0.091×10－3Ω＝910 Ω；若使用a、c两个接线柱，电压表的量程为 3 V，则R3＝U ac－I g R g－IR2I＝3－0.09－1×10－3×9101×10－3Ω＝2 000 Ω.(2)电压表与之并联之后，电阻小于2 500 Ω，对于分压式电路，要求滑动变阻器的最大阻值远小于并联部分，同时还要便于调节，故滑动变阻器选择小电阻，即选择50 Ω的电阻．(3)在闭合开关S前，滑动变阻器的滑动端P应靠近M端，这样把并联部分电路短路，起到一种保护作用．(4)造成改装后电压表的读数比标准电压表的读数偏小，说明通过表头G的电流偏小，则实际其电阻偏大，故其实际阻值大于900 Ω.1．(2018·课标全国Ⅱ)某同学组装一个多用电表，可选用的器材有：微安表头(量程100 μA，内阻900 Ω)；电阻箱R1(阻值范围0～999.9 Ω)；电阻箱R2(阻值范围0～99 999.9 Ω)；导线若干．要求利用所给器材先组装一个量程为1 mA的直流电流表，在此基础上再将它改装成量程为3 V的直流电压表．组装好的多用电表有电流1 mA 和电压3 V两挡．回答下列问题：(1)在虚线框内画出电路图并标出R1和R2，其中*为公共接线柱，a和b分別是电流挡和电压挡的接线柱．(2)电阻箱的阻值应取R1＝________ Ω，R2＝________ Ω(保留到个位)答案 (1)如解析图所示 (2)100；2 910解析 (1)微安表并联一个小电阻改装成大量程的电流表，串联一个大电阻改装成大量程的电压表．改装图如图所示：(2)当接o 、a 接线柱时当电流表用， 根据并联电路特点得：I g R g ＝(I －I g )R 1代入数据解得：R 1＝I g R gI －I g ＝100×10－6×9001×10－3－100×10－6 Ω＝100 Ω当接o 、b 接线柱时当电压表用， 根据串联电路的特点得：I g R g ＋IR 2＝U解得：R 2＝U －I g R g I ＝3－100×10－6×9001×10－3Ω＝2 910 Ω.1.将满偏电流300μA g I =、内阻未知的电流表G 改装成电压表(1)利用如图所示的电路测量电流表G 的内阻(图中电源的电动势4V E =)：先闭合1S ,调节R ,使电流表指针偏转到满刻度；再闭合2S ,保持R 不变,调节'R ,使电流表指针偏转到满刻度的2/3,读出此时'R 的阻值为200Ω,则电流表内阻的测量值g R =________Ω。
