奥克斯空调电控供电电源介绍

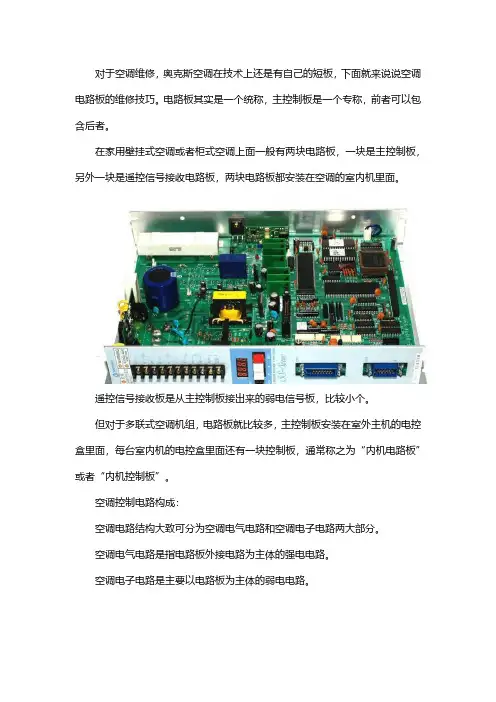

对于空调维修，奥克斯空调在技术上还是有自己的短板，下面就来说说空调电路板的维修技巧。

电路板其实是一个统称，主控制板是一个专称，前者可以包含后者。

在家用壁挂式空调或者柜式空调上面一般有两块电路板，一块是主控制板，另外一块是遥控信号接收电路板，两块电路板都安装在空调的室内机里面。

遥控信号接收板是从主控制板接出来的弱电信号板，比较小个。

但对于多联式空调机组，电路板就比较多，主控制板安装在室外主机的电控盒里面，每台室内机的电控盒里面还有一块控制板，通常称之为“内机电路板”或者“内机控制板”。

空调控制电路构成：空调电路结构大致可分为空调电气电路和空调电子电路两大部分。

空调电气电路是指电路板外接电路为主体的强电电路。

空调电子电路是主要以电路板为主体的弱电电路。

电路板检修1、空调电路板电源电路检修方法：空调电路板电源电路故障特征一般是保险管完好无损和一开机就烧保险管。

对于前者故障，可用万用表交流挡测量变压器初级及次级是否有220V和10-13V电。

若有，再用万用表直流挡测量7812与7805是否有+9-12V和+5V电压，这样即可区分故障部位。

对于后者，说明电路存在短路，应用万用表欧姆挡进行阻值检测，以判断电路的短路部位。

同时，还可采用分割法来检查，如可通过断开变压器初级绕组，通电试机，如果还烧保险管，说明烧保险管是由于压敏电阻或瓷片电容存在短路，否则，是由于变压器或整流管等有短路现象。

2、空调电路板感温电路检修方法：热敏电阻是一个负温度系数的热敏电阻，即温度越高，电阻越小，温度越低，电阻越大，25度时阻值约为5-20KΩ左右（因机型而异）。

因而，可用万用表欧姆挡测量其电阻值进行判断好坏，如果所测量的电阻值为无穷大或很小，说明热敏电阻已损坏。

3、空调电路板继电器电路检修方法：首先区分是集成功率驱动模块损坏或继电器损坏，如果开机按遥控器后，蜂鸣器有响声，但整机无工作，一般是集成功率驱动模块损坏。

如果开机后，只是部分功能不正常，就有可能是继电器损坏，此时可继续通过听继电器是否吸合声，来判断继电器是线圈烧坏或是触点粘连，继电器线圈烧坏时没有吸合声。

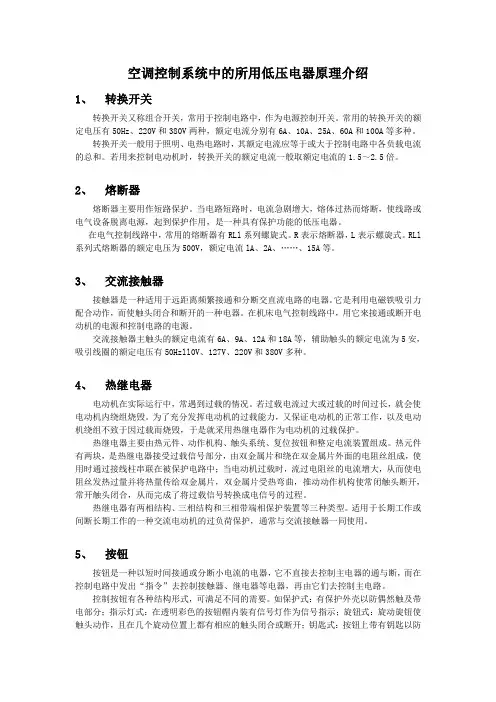

空调控制系统中的所用低压电器原理介绍1、转换开关转换开关又称组合开关，常用于控制电路中，作为电源控制开关。

常用的转换开关的额定电压有50Hz、220V和380V两种，额定电流分别有6A、10A、25A、60A和100A等多种。

转换开关一般用于照明、电热电路时，其额定电流应等于或大于控制电路中各负载电流的总和。

若用来控制电动机时，转换开关的额定电流一般取额定电流的1.5～2.5倍。

2、熔断器熔断器主要用作短路保护。

当电路短路时，电流急剧增大，熔体过热而熔断，使线路或电气设备脱离电源，起到保护作用，是一种具有保护功能的低压电器。

在电气控制线路中，常用的熔断器有RLl系列螺旋式。

R表示熔断器，L表示螺旋式。

RLl 系列式熔断器的额定电压为500V，额定电流lA、2A、……、15A等。

3、交流接触器接触器是一种适用于远距离频繁接通和分断交直流电路的电器。

它是利用电磁铁吸引力配合动作，而使触头闭合和断开的一种电器。

在机床电气控制线路中，用它来接通或断开电动机的电源和控制电路的电源。

交流接触器主触头的额定电流有6A、9A、12A和18A等，辅助触头的额定电流为5安，吸引线圈的额定电压有50Hzll0V、127V、220V和380V多种。

4、热继电器电动机在实际运行中，常遇到过载的情况。

若过载电流过大或过载的时间过长，就会使电动机内绕组烧毁。

为了充分发挥电动机的过载能力，又保证电动机的正常工作，以及电动机绕组不致于因过载而烧毁，于是就采用热继电器作为电动机的过载保护。

热继电器主要由热元件、动作机构、触头系统、复位按钮和整定电流装置组成。

热元件有两块，是热继电器接受过载信号部分，由双金属片和绕在双金属片外面的电阻丝组成，使用时通过接线柱串联在被保护电路中；当电动机过载时，流过电阻丝的电流增大，从而使电阻丝发热过量并将热量传给双金属片，双金属片受热弯曲，推动动作机构使常闭触头断开，常开触头闭合，从而完成了将过载信号转换成电信号的过程。

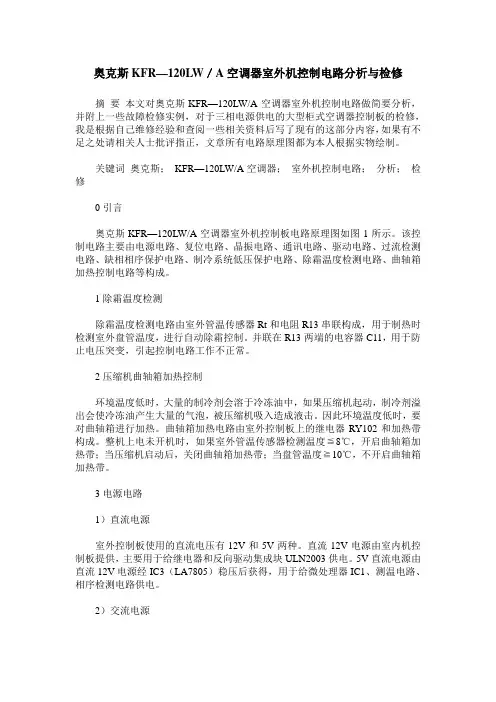

奥克斯KFR—120LW／A空调器室外机控制电路分析与检修摘要本文对奥克斯KFR—120LW/A空调器室外机控制电路做简要分析，并附上一些故障检修实例，对于三相电源供电的大型柜式空调器控制板的检修，我是根据自己维修经验和查阅一些相关资料后写了现有的这部分内容，如果有不足之处请相关人士批评指正，文章所有电路原理图都为本人根据实物绘制。

关键词奥克斯；KFR—120LW/A空调器；室外机控制电路；分析；检修0引言奥克斯KFR—120LW/A空调器室外机控制板电路原理图如图1所示。

该控制电路主要由电源电路、复位电路、晶振电路、通讯电路、驱动电路、过流检测电路、缺相相序保护电路、制冷系统低压保护电路、除霜温度检测电路、曲轴箱加热控制电路等构成。

1除霜温度检测除霜温度检测电路由室外管温传感器Rt和电阻R13串联构成，用于制热时检测室外盘管温度，进行自动除霜控制。

并联在R13两端的电容器C11，用于防止电压突变，引起控制电路工作不正常。

2压缩机曲轴箱加热控制环境温度低时，大量的制冷剂会溶于冷冻油中，如果压缩机起动，制冷剂溢出会使冷冻油产生大量的气泡，被压缩机吸入造成液击。

因此环境温度低时，要对曲轴箱进行加热。

曲轴箱加热电路由室外控制板上的继电器RY102和加热带构成。

整机上电未开机时，如果室外管温传感器检测温度≦8℃，开启曲轴箱加热带；当压缩机启动后，关闭曲轴箱加热带；当盘管温度≧10℃，不开启曲轴箱加热带。

3电源电路1）直流电源室外控制板使用的直流电压有12V和5V两种。

直流12V电源由室内机控制板提供，主要用于给继电器和反向驱动集成块ULN2003供电。

5V直流电源由直流12V电源经IC3（LA7805）稳压后获得，用于给微处理器IC1、测温电路、相序检测电路供电。

2）交流电源室外机电路使用的交流电源有三相交流电源和单相交流电源两种，三相交流电源用于给压缩机供电；单相交流电源用于给室外风机、曲轴箱加热器、四通换向阀、交流接触器线圈供电。

详细图解空调器电路（控制功能、CPU单元、电源与驱动电路）空调电路控制功能空调在运行过程中，为了确保空调性能的正常和防止事故发生，本身具有完善的检测控制功能。

主要的检测对象是温度、压力、电流。

温度检测用的是温度传感器，压力检测用的是压力开关，电流检测用的是交流互感器。

变频空调还具有室外环境温度传感器、压缩机排气、回气管温度传感器。

2、常见温度传感器的作用（1）室内温度传感器：CPU根据设定工作状态，通过室内环温NTC检测室内环境温度，控制压缩机的通断。

（2）室内管温NTC制冷状态下：室内管温NTC 检测室内盘管温度是否过冷，在一定时间内盘管温度是否下降到一定温度。

若过冷，为防止内机盘管结霜，影响室内热量的交换，CPU压缩机停机保护。

一般-2℃-3℃进行保护。

制热状态下：防冷风吹出检测、过热卸荷、过热保护、制热效果。

空调制热开始内风机的运转手内管盘温度控制，当内管盘温达到28-32℃时，风机才运转，方式制热开始吹出冷风，造成人体不适。

制热过程中，若室内管温达到56℃，说明管温太高，CPU控制外风机停机，减少室外热量的吸收，压缩机不停机，称为制热卸荷。

若风机停机后，内管温度继续上升60℃，压缩机停机，这是空调的过热保护。

若在一定时间内，管盘温度没有上升到一定温度，CPU控制压缩机停机保护。

（3）室外管温NTC：主要作用是制热化霜温度检测，一般空调制热50分钟后，外机进入第一次化霜，以后的化霜就由室外管温传感器控制，温度降到-9 ℃时，开始化霜，管温回升到11-13 ℃停止化霜。

（4）外环温NTC：控制室外机的转速。

(5)压缩机排气NTC：避免压缩机过热、缺氟检测、使变频压缩机降频，控制制冷剂流量。

（6）压缩机吸气NTC：有电磁膨胀阀的空调制冷系统中，CPU通过检测压缩机回气温度控制制冷剂流量，有进步电机控制膨胀阀。

另外还起到制冷效果检测，判断故障状态工作状态是否正常。

二、压力开关1、压力开关的作用：压力开关有高压和低压两种。

格力起诉奥克斯？why？这个成为“2019年度广东省知识产权审判十大案件”，认定宁波奥胜贸易有限公司（原宁波奥克斯空调有限公司）恶意侵权成立，判决后者向珠海格力电器股份有限公司赔偿4000万元。

这一判决金额一度刷新了空调行业专利诉讼案赔偿金额的最高记录。

广东法院网信息显示，该起案件典型意义在于，格力公司和奥克斯是国内空调企业巨头，两者竞争日趋白热化，近年来互诉专利侵权纠纷，引发社会各界高度关注。

事实上，格力与奥克斯的恩怨不止于此。

去年6月，格力电器官微发布对奥克斯的举报信,直指其8个型号空调产品不合格。

这也说明奥克斯空调在技术上还是有自己的短板，下面就来说说空调电路板的维修技巧。

空调电路板其实是一个统称，主控制板是一个专称，前者可以包含后者。

在家用壁挂式空调或者柜式空调上面一般有两块电路板，一块是主控制板，另外一块是遥控信号接收电路板，两块电路板都安装在空调的室内机里面。

遥控信号接收板是从主控制板接出来的弱电信号板，比较小个。

但对于多联式空调机组，电路板就比较多，主控制板安装在室外主机的电控盒里面，每台室内机的电控盒里面还有一块控制板，通常称之为“内机电路板”或者“内机控制板”。

空调控制电路构成：空调电路结构大致可分为空调电气电路和空调电子电路两大部分。

空调电气电路是指电路板外接电路为主体的强电电路。

空调电子电路是主要以电路板为主体的弱电电路。

电路板检修1、空调电路板电源电路检修方法：空调电路板电源电路故障特征一般是保险管完好无损和一开机就烧保险管。

对于前者故障，可用万用表交流挡测量变压器初级及次级是否有220V和10-13V电。

若有，再用万用表直流挡测量7812与7805是否有+9-12V和+5V电压，这样即可区分故障部位。

对于后者，说明电路存在短路，应用万用表欧姆挡进行阻值检测，以判断电路的短路部位。

同时，还可采用分割法来检查，如可通过断开变压器初级绕组，通电试机，如果还烧保险管，说明烧保险管是由于压敏电阻或瓷片电容存在短路，否则，是由于变压器或整流管等有短路现象。

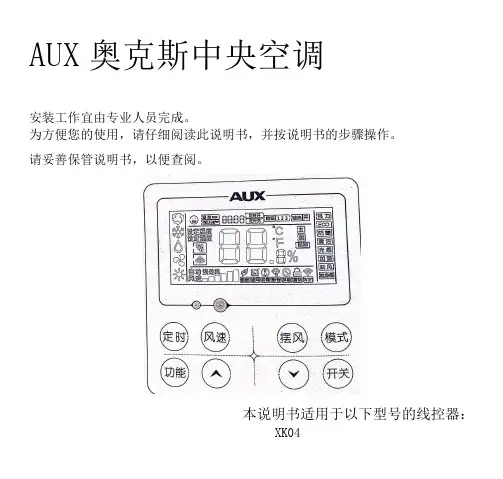

AUX奥克斯中央空调安装工作宜由专业人员完成。

为方便您的使用，请仔细阅读此说明书，并按说明书的步骤操作。

请妥善保管说明书，以便查阅。

本说明书适用于以下型号的线控器：XK04使用注意事项为保证正确使用，请仔细阅读本注意事项，并请务必遵守。

·请委托当地经销商或当地服务网点安排具备空调专业安装上岗证的专业人员安装，严禁用户自行安装；·清洁或保养前，请切断电源开关，禁止用水洗刷，有发生触电的危险；禁止用湿手操作，有发生触电的危险；禁止使用杀虫剂、消毒剂、可燃性喷雾材料直接喷射，否则有可能引起火灾或器件变形；·切勿用手剥离显示面板，有触电危险；线控器线路为低压回路，禁止与高压线路直接接触，不得与之置于同一布线管中，并且间隔最少在500mm以上；清洁：请用纸巾擦拭，在清洁前请组合长按人／锁定。

电源电压适用范围：直流12V工作环境温度：0℃～50℃按键：触摸按键温度设置：16～32℃电控安全符合GB4706.1、GB／T7725要求主要功能八路触摸按键输入具有蜂鸣器提示音功能接收遥控器命令，并控制内机工作显示主控制器的故障安装孔间距：58～61mm湿度：RH20％～RH90％外形尺寸：86＊86最大通讯线长度：30m采用LCD＋白色背光一路环境温度检测传感器显示图标＋中文湿度显示、调节功能注意事项：此产品为触摸式按键，为确保您操作的有效性，请触摸图标的中心。

详细操作说明开关机：通过按一下开关键，实现开机或关机状态的切换。

开机时，进入运行状态。

此时可以对线控器进行模式修改、风速设定、温度设定、功能选择设置等操作。

关机时，进入待机状态。

此时线控器显示室内环境温度，有PM2.5检测功能或者湿度检测功能时，显示PM2.5或者室内湿度值，其他不显示。

和✓-温度设置，功能选择开机状态下按へ或✓键，设定温度将以1℃为单位增加或减少。

制冷、除湿、制热模式下，温度设定范围为：16℃～32℃。

机组选择设定温度时，显示“设定温度＇来提示。

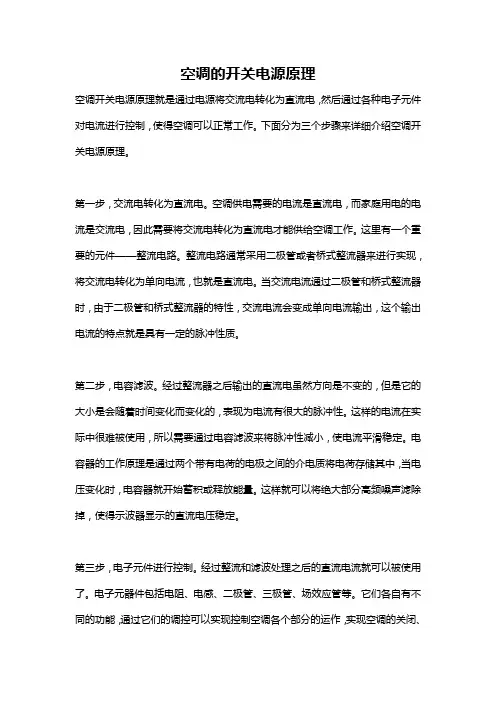

空调的开关电源原理空调开关电源原理就是通过电源将交流电转化为直流电，然后通过各种电子元件对电流进行控制，使得空调可以正常工作。

下面分为三个步骤来详细介绍空调开关电源原理。

第一步，交流电转化为直流电。

空调供电需要的电流是直流电，而家庭用电的电流是交流电，因此需要将交流电转化为直流电才能供给空调工作。

这里有一个重要的元件——整流电路。

整流电路通常采用二极管或者桥式整流器来进行实现，将交流电转化为单向电流，也就是直流电。

当交流电流通过二极管和桥式整流器时，由于二极管和桥式整流器的特性，交流电流会变成单向电流输出，这个输出电流的特点就是具有一定的脉冲性质。

第二步，电容滤波。

经过整流器之后输出的直流电虽然方向是不变的，但是它的大小是会随着时间变化而变化的，表现为电流有很大的脉冲性。

这样的电流在实际中很难被使用，所以需要通过电容滤波来将脉冲性减小，使电流平滑稳定。

电容器的工作原理是通过两个带有电荷的电极之间的介电质将电荷存储其中，当电压变化时，电容器就开始蓄积或释放能量。

这样就可以将绝大部分高频噪声滤除掉，使得示波器显示的直流电压稳定。

第三步，电子元件进行控制。

经过整流和滤波处理之后的直流电流就可以被使用了。

电子元器件包括电阻、电感、二极管、三极管、场效应管等。

它们各自有不同的功能，通过它们的调控可以实现控制空调各个部分的运作，实现空调的关闭、开启、调节凉热等功能。

总体来说，空调的开关电源原理就是将家庭用电的交流电通过整流电路转化为直流电，然后通过电子元器件进行控制，使得空调能够正常工作。

其中，电容滤波是非常关键的一步，它可以让直流电流保持比较平稳的输出。

这样就可以让空调得到足够的电力供给，保证它的正常运转。

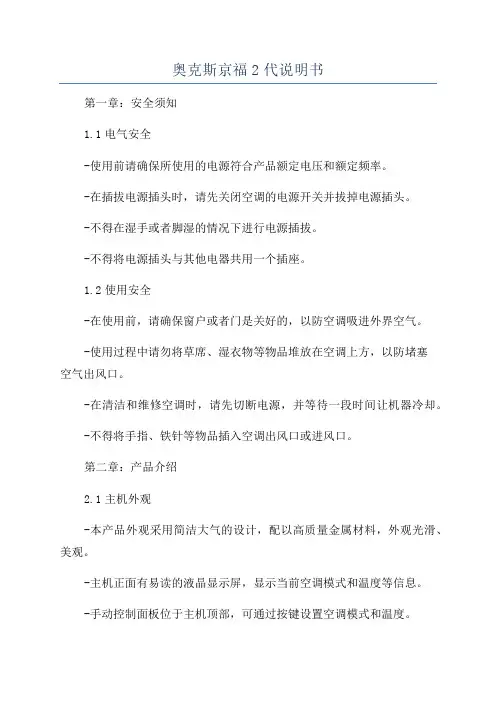

奥克斯京福2代说明书第一章：安全须知1.1电气安全-使用前请确保所使用的电源符合产品额定电压和额定频率。

-在插拔电源插头时，请先关闭空调的电源开关并拔掉电源插头。

-不得在湿手或者脚湿的情况下进行电源插拔。

-不得将电源插头与其他电器共用一个插座。

1.2使用安全-在使用前，请确保窗户或者门是关好的，以防空调吸进外界空气。

-使用过程中请勿将草席、湿衣物等物品堆放在空调上方，以防堵塞空气出风口。

-在清洁和维修空调时，请先切断电源，并等待一段时间让机器冷却。

-不得将手指、铁针等物品插入空调出风口或进风口。

第二章：产品介绍2.1主机外观-本产品外观采用简洁大气的设计，配以高质量金属材料，外观光滑、美观。

-主机正面有易读的液晶显示屏，显示当前空调模式和温度等信息。

-手动控制面板位于主机顶部，可通过按键设置空调模式和温度。

2.2遥控器外观-遥控器为符合人体工程学设计，握持舒适，按键操作简单、方便。

-遥控器正面有易读的液晶显示屏，显示当前空调模式和温度等信息。

-遥控器功能包括开关机、模式选择、温度调节、定时开关、风速调节等。

第三章：使用操作3.1开机和关机-使用遥控器按下开关机键，可以开启或关闭空调。

-手动控制面板上也有开关机按键，使用方法与遥控器相同。

3.2温度调节-使用遥控器或手动控制面板上的温度调节按键，可以逐渐提高或降低设定温度。

-当设定温度和当前温度相差较大时，空调会自动以最大风速进行制冷或制热，待温度接近设定温度后逐渐调整为低风速。

3.3模式选择-使用遥控器或手动控制面板上的模式选择按键，可选择制冷、制热、送风、除湿等模式。

-制冷模式下，空调会根据设定温度降低室内温度。

-制热模式下，空调会根据设定温度提高室内温度。

-送风模式下，空调会以较高风速送出室内空气。

-除湿模式下，空调会降低室内湿度。

3.4定时开关-使用遥控器上的定时开关，可以设置空调在未来一段时间内自动开关机。

-定时开关功能方便用户根据实际需要设置空调的开关时间，提高舒适度并节能。

奥克斯AKM03遥控器说明奥克斯AKM03是一款无线投影机，采用“无线连接”的方式进行远程控制，支持PC、手机、PAD等多种终端设备使用。

AKM03具备无线遥控器的所有功能：(1)通过手机APP与PC之间进行联网，实现电脑遥控电视，也可以通过移动硬盘来进行数据的存储和数据共享；(2)通过遥控器功能，可以直接连接PC或移动硬盘使用；(3)通过手机APP与电视机的无线端联网。

1.电源开关使用方法：打开遥控器电源开关，直接点击电源开关即可。

【此开关电源状态，不代表遥控器的剩余电量，而是作为电源管理的信号，因此不需要额外电源。

】使用注意：开机前先关闭电源开关，确保系统没有多余的电消耗到系统中来。

开机后在屏幕右上角位置有电源指示灯，其灯柱为红色。

开机后按下电源开关，即可开机。

若未打开电源开关，开机时会有声音出现。

提示：打开电源开关后请注意关闭电视主机电源，以免影响到您屏幕显示内容的准确性。

2.无线遥控器A、移动鼠标（长按);B、长按无线遥控器三秒，可在APP内看到鼠标所指的方向。

C、移动鼠标的方法与一般机顶盒一样，手机APP端下载好【奥克斯电视】APP,点击下方菜单栏【遥控器】进入【添加遥控器】界面；D、添加成功后，需设置好遥控密码。

3.控制中心AKM03的控制中心由1个电源键、1个遥控器按键和1个音频按键组成。

电源键：打开电源后，开机;(注意：如果在运行时，打开电源后，开机就无法进行操作了);遥控器按键：打开面板后，点击遥控器按键（默认为单击);音频按键：打开音频按键并敲击，如果还没有反应的话，就需要继续敲击遥控器（单击);音频按键：关闭电源后等待开机时间到1分钟左右（有条件的可以延时）。

4.视频播放手机APP内有三个视频播放窗口，分别是“视频切换”、“视频播放”以及“视频重放”。

分别是，“视频切换”用于“音量调节”，“视频播放”用于“打开视频播放”，“视频重放”用于“关闭视频重放”。

开启视频后，在软件内选择“播放窗口”可以选择视频号、片源名称等方式进行播放，点击后即可选择对应视频号、片源名称和播放窗口等多种方式进行播放；首次使用需先打开APP或者在手机上安装视频播放软件。

空调备用电源说明我们使用120KVA的SL120KH UPS系统作为机房1、2精密空调（佳力图8AD08）的备用电源，以便在市电停止时，能及时给空调系统供电，保证机房运行环境的稳定。

备用电源电池选用现役256块免维护密封性铅酸蓄电池中性能较好的64块作为备用电池。

精密空调电气参数（佳力图提供）：室内风机：1.49KW，启动电流10A，正常运行3A。

压缩机：6.62KW，启动电流45A，正常运行12A 。

加热器：15KW，启动电流23A，正常运行23A 。

加湿器：6.8KW，启动电流0A，正常运行10A。

空调启动顺序：a)空调启动时室内风机先启动，启动电流10A，正常运行3A。

b)如需制冷时压缩机启动，启动电流45A，正常运行12A。

c)如需加热时加热器启动，启动电流23A，正常运行12A。

d)如需加湿时加湿器启动，启动电流0A，正常运行10A。

启动电流的计算：空调启动时：只产生a)的电流，启动电流为10A。

空调运行时：运行后加湿器未先运行的情况需要制冷但不加湿，启动电流为a)+b)=3+45=48A；需要制冷也需要加湿，启动电流为a)+b)+d)=3+45+0=48A需要加热但不加湿，启动电流为a)+c)=3+23=26A需要加热也需要加湿，启动电流为a)+c)+d)=3+23+0=26A运行后加湿器已经运行的情况需要制冷，启动电流为：a)+d)+b)=3+10+45=58A需要加热，启动电流为：a)+d)+c)=3+10+23=36A根据以上数据，我们得出单台空调的最大启动电流<60A，我们在两台空调间建立了Co-Work TM联网避免了两台空调的各部件同时启动。

因此，机房空调的最大启动电流应不超过60A，我们设计的UPS输出开关为200A能够满足两台空调的供电需要。

断电后备用电池延时计算：空调的最大负荷为：（1.49+6.62+15+6.8）*2=59.82KW=59820W电池伏数=12V电池只数=64电池容量=100Ah根据UPS后备电池时间计算方法：电池伏数*电池只数*电池容量*/负荷功率=后备时间因此，在满负荷的情况下空调后备电源可支持1.2个小时即1小时12分钟在实际断电中，我们可以将加热器和加湿器在停电后暂时关闭，只要求压缩机的制冷要求。

空调电源电路图与实物器件的对应介绍海信普通空调器的电源电路结构比较简单，初学者可先从室内、外机的电源电路入手，通过实物的电路标识、型号及参数等与电路图进行对应，如下图所示。

1、过压保护器过压保护器呈扁圆形，附近标有Z01及电路符号，与电路图中对应。

2、变压器降压变压器通过插件与电路板相连.输入端接口标识为“CN04”，输出端接口标识为“CN02” ,与电路图相对应。

3、过零检测电路过零检测电路用检测过零信号，为微处理器提供电源同步脉冲。

4、桥式整流电路桥式整流电路由四个二极管组成，其标识序号与电路图相对应。

5、熔断器熔断器为圆柱形，外壳材质为玻璃，内部为很细的熔丝，其附近标有“F01”，与电路图中的标识相对应。

6、互感滤波器互感滤波器的线圈盘绕在磁环上，其附近标有“L05” , 与电路图相对应。

7、三端稳压器三端稳压器属于小型集成电路，其外壳上的型号“LM7805”和附近标识的“IC03”与电路图中的标识相对应.8、滤波器交流220V电压经接线盒送到滤波器中。

送入室外机的交流220V 电压首先送入滤波器中。

滤波器的外壳上贴有电路图。

该电路图与室外机交流输入电路的滤波器电路相同。

9、谐振电容两个谐振电容与电抗器并连，顺着电抗器的引线就可找到。

10、电抗器滤波器输出端的引线接在电抗器的输入端，经过一组绕组后与桥式整流电路相连，电抗器的另一侧绕组与谐振电容并联。

11、桥式整流滤波器输出端的引线与电抗器输出端的引线接在桥式整流堆的输入端。

桥式整流堆是整流元件，作用与桥式整流电路相同。

12、电感线圈电感线圈位于室外机交流输入电路的最末端，其输入端与桥式整流堆输出端正极相连，输出端与电路板相连。

空调供电原理
空调供电原理是指空调设备通过电源进行供电的工作原理。

空调设备通常采用交流电供电，其中通过电源线将交流电输入到空调主机中。

空调主机内部有一个电源单元，用于将输入的交流电转换为直流电。

在电源单元中，交流电首先经过整流器，将交流电转换成低纹波的直流电。

然后通过滤波器进行滤波处理，去除残余的纹波和高频干扰。

接着，直流电经过稳压器，将电压保持在设定的稳定值，以确保空调设备正常运行。

供电电源还会提供电流，用于驱动空调主机内的各种电动机，比如风机电机、压缩机电机等。

同时，供电电源还提供电能供应给其他辅助设备，如控制系统、显示屏等，以实现整个空调系统的正常运行。

总结起来，空调供电原理是通过将交流电转换为稳定的直流电，并提供所需的电流和电能，以驱动空调设备内部的电动机和辅助设备，从而实现空调设备的正常运行。

奥克斯fls-120lg使用说明书首先介绍下fls-120lg的使用方法：奥克斯fls-120lg在产品说明书的背面标明了使用说明书。

需要特别说明的是，说明书中提供的是一种简单的电。

请注意，如果你要选择这款产品，必须使用这种电进行安装。

1.按下电源按钮，接通电源。

这是为了防止意外漏电。

然后用螺丝刀将电器插好。

注意：先将电源插座装好，然后再安装其他电器。

在插电器插座时，一定要保证电源插头足够，插头头上要有防尘保护罩。

另外注意插头必须带绝缘套（不带绝缘套）。

为了防止意外漏电，请确保将插座插满电器。

2.按下开关按钮，开机。

按下“开机”按钮，机器会在30秒内自动关闭。

运行一段时间后，会自动回到关闭状态（温度设定值为25度）。

如果你不想关闭空调的话，可以将其开关放在远离你的地方，使空调继续工作。

3.按下“制冷”开关，开机。

按“温度”开关，开机，同时开机至设定温度，并在房间中自动循环制冷。

按“除湿”开关，开机，同时启动除湿功能，制冷效果会比制冷时明显，但噪音会略大，制冷时会比制冷后有明显的凉意。

按“风量”开关，此时房间内已有空气循环，达到所设定数值。

4.按“回路”按钮，接通电源。

按“回路”按钮，将电源线、插座开关等安装在靠近空调面板的地方。

然后打开电源开关，关掉电源，再重新连接好，并将电源插头插入插座上。

注意：电源线不能插入插座上，也不得拉拔插头。

5.“出风”按键后，开机。

注意，不要使用手机 APP。

手机可以控制这款产品的温度。

如果你是安卓手机，请使用“电源”按钮给手机供电。

此时请关闭手机蓝牙。
