伏安法测电阻的实验一、实验探究题1.在“伏安法测电阻”实验中，小明同学将电路连成如图甲所示的电路。
（1）请你用笔画线代替导线将实物电路连接完整。
（要求：滑动变阻器的滑片P 向右滑动时，电流表示数变大）.（2）实验中，闭合开关后，移动滑片，电流表无示数，电压表有较大示数，经检查，导线连接完好，则故障可能是________。
（3）排除故障后，小明进行实验记录数据，并根据数据绘制出图像（如图乙所示），由图乙可知，该定值电阻阻值是________Ω。
（4）小华设计了另一个测量电阻的电路，如图丙所示，电源电压不变，在MN 之问接入待测电阻，可以在电流表表盘上直接读出电阻阻值，小华已经标出了部分电阻值（如图丁所示），由电表表盘数据可知：该电路中R0＝________Ω。
2. 如图所示是小明测定小灯泡电阻的实验电路图，电源电压恒为9V，电压表有0～3V和0～15V两个量程，小灯泡上标有5V字样。
（1）实验中电压表应选用________V的量程。
（2）正确连接电路后，闭合开关S，小明发现电流表示数较小，小灯泡不亮。
接下来应进行的操作是_____（只有一个正确选项）。
A. 更换一个同样规格的小灯泡B. 更换电压表所使用的量程C. 检查电路中是否存在断路故障D. 减小滑动变阻器接入电路的阻值（3）小明正确操作后，发现灯泡发光了。
如果要使灯泡正常发光，他应该移动滑动变阻器的滑片，观察________表的示数，使其为________。
（4）小明根据多次实验测得的数据画出了通过小灯泡的电流随其两端电压变化的图象，如图所示，分析图象可知小灯泡正常发光时的电阻是________Ω（保留小数点后一位）。
同时发现在不同的电压下，灯丝电阻不是定值，原因是灯丝电阻受________的影响。
（5）当小灯泡正常发光时，小明还想知道小灯泡两端电压变大时它的发光情况，他逐渐向左移动滑片。
当灯泡两端电压是8V时，小灯泡灯丝烧断了，此时电压表示数会________8V。

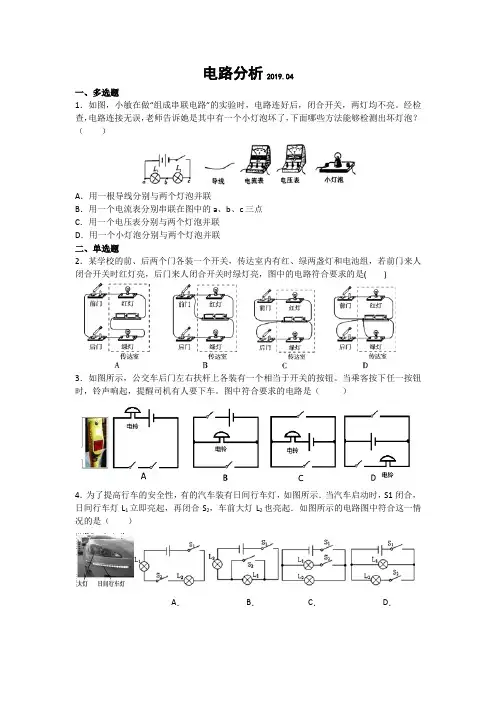

电路分析2019.04一、多选题1．如图，小敏在做“组成串联电路”的实验时，电路连好后，闭合开关，两灯均不亮。
经检查，电路连接无误，老师告诉她是其中有一个小灯泡坏了，下面哪些方法能够检测出坏灯泡？（）A．用一根导线分别与两个灯泡并联B．用一个电流表分别串联在图中的a、b、c三点C．用一个电压表分别与两个灯泡并联D．用一个小灯泡分别与两个灯泡并联二、单选题2．某学校的前、后两个门各装一个开关，传达室内有红、绿两盏灯和电池组，若前门来人闭合开关时红灯亮，后门来人闭合开关时绿灯亮，图中的电路符合要求的是()3．如图所示，公交车后门左右扶杆上各装有一个相当于开关的按钮。
当乘客按下任一按钮时，铃声响起，提醒司机有人要下车。
图中符合要求的电路是（）4．为了提高行车的安全性，有的汽车装有日间行车灯，如图所示．当汽车启动时，S1闭合，日间行车灯L1立即亮起，再闭合S2，车前大灯L2也亮起．如图所示的电路图中符合这一情况的是（）A．B．C．D．5．为了生活方便，卧室里的同一个照明灯通常用两个开关控制．一个安装在进门处，另一个在床头附近，操作任意一个开关均可以开灯、关灯．下面四幅图是小明用电池作为电源设计的四个电路模型，能满足要求的是（其中A图中的Sl、S2及C图中的S1为单刀双掷开关）（）A B C D6．楼梯感应灯可由声控开关（有声响时开关闭合）和光控开关（光线较暗时开关闭合）共同控制，某同学设计并组装了一个楼梯感应灯电路，出现了以下异常情况：白天有声响时感应灯亮，无声响时感应灯不亮；晚上无论有无声响，感应灯都不亮．经检查各元件都能正常工作，则下列电路中可能出现以上异常情况的是（）A B C D7．某同学在洗浴时发现卫生间的排气扇可单独工作，但照明灯L1和采暖灯L2不能同时工作，下列电路图中符合要求的是（）A B C D8．如图所示的电路中，闭合开关S1、S2，电流表、灯泡L1 和L2 均能正常工作，则下列说法正确的是（）A．开关S1 闭合，S2 断开，电源外部电流流向为d→c→b→e→aB．开关S1、S2 都闭合，通过灯泡L1 和L2 的电流一定不相等C．开关S1、S2 都闭合，灯泡L1 和L2 并联D．闭合S1、S2 中任意一个开关，都会有灯泡发光9．小明做实验时，将电路连接成如图所示的情景，若要将导线M、N与ABCD四个接线柱中任意两个连接，使两灯构成并联，且开关闭合后电压表指针正常偏转，共有几种接法（）A．两种B．四种C．六种D．八种10．如图所示，与实物一致的电路图是（）A．B．C．D．11．如图所示电路，闭合开关，甲、乙两灯泡均发光，过一会儿，其中一个灯泡突然熄灭，但两电表指针仍明显偏转．造成此现象的原因可能是（）A．甲灯泡短路B．乙灯泡短路C．甲灯泡断路D．乙灯泡断路12．如图所示是兴趣小组研究并联电路电流特点的实物图，实验中保持电源电压不变，先闭合开关S（）A．甲表有示数，乙表没有示数B．再闭合开关S1，甲表示数大于乙表示数C．再闭合开关S1，甲表示数变大，乙表示数不变D．再闭合开关S1，甲表示数变大，乙表示数变小13．小明家所在的小区安装了自动售水机。
2019年中考物理试题分类汇编——内能专题答案一、选择题1.（2019达州，3）下列关于热现象的说法中正确的是（ ）A．物体的温度越高所含的热量越多B．内燃机的做功冲程将机械能转化成内能C．打扫卫生时灰尘飞扬说明分子在永不停息地做无规则运动D．物质的比热容越大反映了物质吸收或放出热量的能力越强2.（2019南京，11）利用图示甲、乙装置（燃烧皿内燃料和烧杯内液体未画出），既可以比较不同液体的比热容，又可以比较不同燃料的热值。
要求仅根据温度计示数的变化完成实验，则两个实验都需要控制相同的（ ）A．液体种类B．燃料种类C．液体质量D．燃料质量3.（2019内江，6）在热现象中，下列说法正确的是（ ）A．冰在熔化过程中，要不断吸收热量，温度同时升高B．一个物体内能增加了，一定是骏收了热量C．新型燃料汽车实现了“零排放”，其效率已达到了100%D．初春培育水稻秧苗时，为了不使秧苗受冻，应该早晨多排水，傍晚多灌水4.（2019北海，12）小明通过观察妈妈“煲汤”的过程联想到一些物理知识，下列说法不正确的是（ ）A．“煲汤”是用热传递改变物体的内能B．汤锅上方“白气”的形成是汽化现象C．汤的温度越高香气越浓，说明分子的无规则运动越剧烈D．喝热汤时先要吹一吹，是利用蒸发吸热可以降温的道理5.（2019南京，7）关于粒子和宇宙，下列说法正确的是（ ）A．固体、液体很难被压缩，说明分子间存在吸引力B．杨絮漫天飞舞，说明分子在做永不停息的无规则运动C．电子、原子核、原子是按照由小到大的尺度排序的D．“地心说”提出太阳是宇宙的中心6.（2019南京，9）关于温度、热量和内能，下列说法正确的是（ ）A．温度相同的物体内能一定相等B．汽油机做功冲程中燃气的内能减小C．我们不敢大口喝热气腾腾的汤，是因为汤含有的热量较多D．电能可以使灯泡发光，同时产生内能，这些内能又可以自动地转化为电能7.（2019沈阳，4）打开放有樟脑丸的衣柜，就会闻到樟脑的气味，天气越热樟脑味越浓。
2019年中考物理真题集锦——专题一：声现象一、选择题1.（2019湘潭，17）图展示了我国古代劳动人民的智慧成果，对其中涉及的物理知识，说法错误的是（）A．孔明灯在上升过程中，只受浮力B．紫砂壶属于连通器C．司南能够指南北是利用了磁体受地磁场的作用D．正在发声的编钟在振动2.（2019徐州，1）机械手表放在耳朵附近，听到表针走动的声音较小；把一个气球放在手表与耳朵之间相互贴紧，听到表针走动的声音较大．这两种情况声音的主要差别是A.音调B.响度C.音色D.频率3.(2019天水,1)下列有关声现象的实验中，能用来探究决定音调高低因素的是（）A．手指蘸水摩擦杯口发声，同时增加杯中的水量B．响铃时，不断抽出瓶内的空气C．室内收音机播音时，导致喇叭前方的烛焰摇晃D．敲鼓时，用大小不同的力4.（2019孝感，1）如图，是四个与声现象相关的图形，下列说法正确的是（）A．图甲可以说明真空能够传声B．图乙可以探究音色与频率的关系C．图丙可以探究响度与振幅的关系D．图丁的倒车雷达可以说明声能够传递能量5.(2019益阳，2) 有关声音的知识，下列说法正确的是( )A．演奏古筝时按压不同的弦是为了改变其响度B．用大小不同的力击打鼓面是为了改变其音调C．摩托车安装消音器是为了在传播过程中减弱噪声D．能分辨出《二泉映月》是用二胡演奏的，是因为不同乐器发声时音色不同6.（2019咸宁，14）远古时代,鼓被赋予神秘色彩。
如图是湖北崇阳出土的商代铜鼓史。
关于鼓声,下列说法正确的是（）A.鼓声能在真空中传播B.鼓面振动的幅度越大,响度越大C.鼓声的音色与鼓的材料、结构无关D.区分鼓声和其他乐器声是根据音调不同7.（2019绵阳，2）如图所示，将一把钢尺紧按在桌面边缘，一端伸出桌边。
先用较小的力拨动钢尺，听它振动发出的声音；保持钢尺位置不动，再用较大的力拨动钢尺，听到的声音A.响度变大B. 响度变小C. 音调变高D. 音调变低8.（2019赤峰，5）关于图中的声现象，下列分析正确的是（）A．甲中敲打鼓面，附近的烛焰跳动，说明声音可以传递信息B．乙中车间工人佩戴耳罩，是在声源处减弱噪声C．丙中弹吉它时，增大拨动弦的力度可以增大声音的响度D．丁中抽出罩内空气，听到钟声音变小，说明发声体振动减弱9.（2019东营，7）如图所示，我国自主研发的彩虹﹣4无人机正在进行航空物探试验飞行，下列说法正确的是（）A．无人机在空中飞行时，始终受到平衡力的作用B．无人机匀速下降时，重力势能转化为动能C．地面操作人员通过超声波向无人机传递信息D．试验飞行中的无人机相对于地面是运动的10.（2019东营，2）如图所示，目前声纹锁在门禁系统得到很好的应用，实现了传说中“芝麻开门”的神话。
2019年中考物理试题分类汇编——变阻器专题1.（2019铜仁，16）滑动变阻器是通过改变接入电路中电阻丝的来改变电阻的大小，从而改变流过电路中的。
2.（2019盐城，27）小芳用铅笔芯制作如图所示的“模拟调光灯”。
闭合开关后，左右移动回形针，小灯泡始终不亮，为检查电路故障，小芳将电压表接到A、B 两点，测得电压为3.0V，则A、B间_______（短路/断路），这种故障可能的情况是_________、______________。
3（2019菏泽，7）当滑动变阻器的滑片向b端滑动时，下列四种接法中，变阻器阻值变大的是（）4.（2019天津，5）如图是滑动变阻器的结构和连入电路的示意图，当滑片P向左滑动时，连入电路的电阻变小的是（）A. B.C. D.5.（2019年郴州，16）如图所示，电源电压不变，闭合开关S后，滑动变阻器的滑片P自中点向b端移动的过程中，下列关于电表示数变化情况判断正确的是（）A．电流表A1变小，A2变小，电压表V不变B．电流表A1变小，A2不变，电压表V不变C．电流表A1变小，A2变小，电压表V变大D．电流表A1不变，A2变大，电压表V变小6.(2019邵阳，12)一盏调光台灯，其原理如图所示，闭合S，将滑片从左向右移动，电流表的示数和灯L两端的电压变化分别是（）A．变大、变大B．变大、变小C．变小、变小D．变小、变大7.（2019自贡，14）某同学在做“用滑动变阻器改变电流”的实验时，连接如图所示的电路，将滑动变阻器的滑片移动到最大阻值处，闭合开关S，发现小灯不亮，接下来的操作，在以下步骤中最合理的是（）A．断开开关S，更换额定功率大一点的灯泡重新实验B．断开开关S，增加电池的节数重新实验C．断开开关S，拆掉导线重新连接电路D．观察电流表的示数是否为零，判断电路是否断路8.（2019安徽，17）如图，电源电压保持不变，R为定值电阻。
闭合开关，向左移动滑片P ，则（）A. 电压表的示数变大，电流表的示数变大B. 电压表的示数变大，电流表的示数变小C. 电压表的示数不变，电流表的示数变大D. 电压表的示数变小，电流表的示数变大9.（2019吉林，6）如图所示，开关闭合后，发现电压表的示数接近电源电压，电流表几乎无示数，如果电路中只有一处故障，则故障是（）A.变阻器断路B.小灯泡短路C.电流表短路D.小灯泡断路10.（2019黔东南，6）如图所示的电路，闭合开关，当滑片P向上移动的过程中，电流表读数和电压表读数的变化情况分别是（）A．变大，变大B．变大，变小C．变小，变小D．变小，变大11.（2019赤峰，10）如图所示电路，电源电压和小灯泡电阻保持不变。
2019年中考物理试题专题训练——安全用电专题1.（2019长春，6）下列做法符合安全用电原则的是（）A．在电线上晾晒衣服B．检修电路前切断电源C．使用绝缘皮破损的导线D．将开关接在零线和电灯之间2.（2019龙东，9）下列现象符合安全用电原则的是（）3..(2019荆门，23)关于电的有关说法中正确的是A．橡胶棒和丝绸摩擦后，橡胶棒和丝绸带上了等量的异种电荷B．家用电风扇正常工作时，电能将全部转化为机械能C．在雷雨天为了避免衣服被淋湿，可以在树冠大的树下避雨D．家庭电路中的电能表是用来测量电流做功快慢的仪表4.（2019长沙，8）电给人类带来了极大的便利，但不正确用电也会带来很大的危害，甚至会危及生命，下列做法符合安全用电原则的是（）A．使用试电笔时用手指抵住笔尖金属体B．在高压线下钓鱼C．在家庭电路中使用绝缘层老化破损的导线D．搬动电器前先断开电源开关5.（2019鸡西，9）下列现象符合安全用电原则的是（）6.（2019齐齐哈尔，11）我们怎样才能安全地享受电带来的便利呢？下列关于家庭电路和安全用电常识说法正确的是（）A．输电线进户后，应依次连接电能表、保险装置、总开关、插座等B．保险装置、插座、导线、家用电器等达到使用寿命应及时更换C．三孔插座中零线与地线接反，当接在该插座上的用电器闭合开关时，漏电保护器会切断电路D．同一插线板上，不要同时使用大功率用电器7.（2019岳阳，9）下列做法符合安全用电要求的是（）A．开关接在用电器和零线之间B．用正在充电的手机玩游戏C．电冰箱的金属外壳未接地D．切断电源后，再进行电路维修8.（2019哈尔滨，25）下列关于安全用电的描述，不符合用电原则，需要改正的是（）9.（2019成都，8）下列符合安全用电要求的是（）A.只要低于36V的电压,人体都可接触B.三脚插头较长的那只脚无用,可以去掉C.用湿布擦台灯前将其插头从插座中拔出D.发现有人触电时,可直接用手去拉触电者10.（2019兰州，12）关于家庭电路和安全用电，下列说法中正确的是A.空气开关跳闸，一定是电路发生了短路B.控制电灯的开关应该接在火线与电灯之间C.使用测电笔时，必须用手直接接触金属笔尖D.一般对人体而言，只要电压不高于220V就是安全的11.（2019淄博，13）有一种插线板，当开关断开时，指示灯不亮，插孔无法正常工作；当开关闭合时，如果指示灯损坏，插孔也能正常工作。

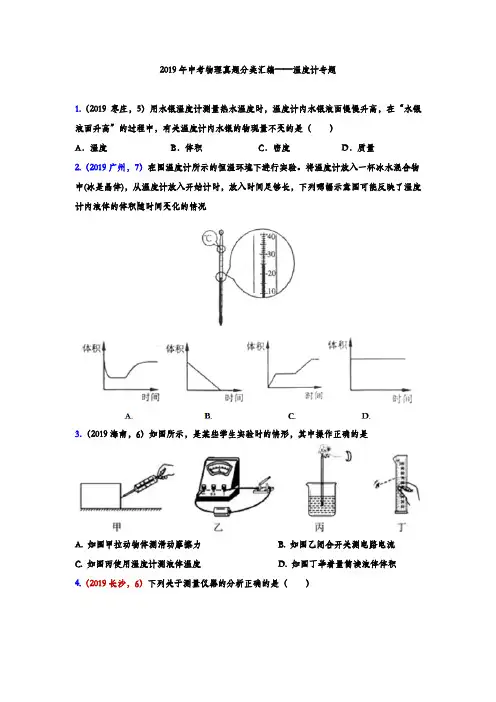

2019年中考物理真题分类汇编——温度计专题1.（2019枣庄，5）用水银温度计测量热水温度时，温度计内水银液面慢慢升高，在“水银液面升高”的过程中，有关温度计内水银的物现量不变的是（）A．温度B．体积C．密度D．质量2.（2019广州，7）在图温度计所示的恒温环境下进行实验。
将温度计放入一杯冰水混合物中(冰是晶体)，从温度计放入开始计时，放入时间足够长，下列哪幅示意图可能反映了温度计内液体的体积随时间变化的情况3.（2019海南，6）如图所示，是某些学生实验时的情形，其中操作正确的是A. 如图甲拉动物体测滑动摩擦力B. 如图乙闭合开关测电路电流C. 如图丙使用温度计测液体温度D. 如图丁举着量筒读液体体积4.（2019长沙，6）下列关于测量仪器的分析正确的是（）A．水银温度计利用了液体热胀冷缩的原理B．托盘天平利用了省力杠杆的原理C．电能表利用电流的热效应工作D．液体压强计利用了连通器的原理5.（2019深圳，3）关于下列四幅图的说法正确的是（）A. 甲图中，温度计的示数为-4℃B. 乙图中，某晶体熔化图象中bc 段，晶体内能不变C. 丙图中，花儿上的露珠是水蒸气凝华而成的D. 丁图中，烈日下小狗伸出舌头降温，是因为水汽化放热6.（2019广东，12）常用温度计是根据液体的规律制成的。
图中（选填“甲”或“乙”）是体温计，测量体温时，体温计（选填“可以”或“不可以”）离开人体读数。
8.（2019凉山州，28）如图所示，物体长度为cm，体温计示数为℃。
9.（2019兰州，24）在下图中，体温计的示数为10.（2019泰安，18）如图所示，温度计的示数为＿＿＿℃。
11.(2019怀化，30)如图所示，该温度计的示数为℃。
12.（2019辽阳，28）在探究“同体熔化时温度变化规律”的实验，取两个相同的试管A、B，在A试管中放入蜂蜡，在B试管中放入冰，已知蜂蜡是非晶体，冰姑晶体，且蜂蜡的沸点高于水的沸点。
2019年中考物理：内燃机的四个冲程专题(精选中考真题+详细答案，建议下载练习)一、单选题1.如图是四冲程汽油机做功冲程的示意图．汽油燃烧产生高温高压的气体推动活塞向下运动．在活塞向下运动的过程中，汽缸内气体的（）A.内能增加B.温度降低C.密度增大D.分子热运动加快2.如图是演示实验示意图，下列如图所示汽油机的四个冲程工作示意图中，与如图改变内能方式相同的是（）A. B. C. D.3.如图，汽油机处于工作过程中的某个冲程，对此冲程下列叙述正确的是（）A. 压缩冲程，机械能转化为内能B. 压缩冲程，内能转化为机械能C. 做功冲程，机械能转化为内能D. 做功冲程，内能转化为机械能4.如图是内燃机工作循环中的一个冲程，它是（）A.做功冲程，将机械能转化成内能B.做功冲程，将内能转化成机械能C.压缩冲程，将机械能转化成内能D.压缩冲程，将化学能转化成内能5.如图所示是汽油机工作时，做功冲程示意图，下列说法正确的是（）A.该冲程中活塞往复运动两次B.该冲程是机械能转化为内能C.该冲程是内能化转为机械能D.随着汽油的燃烧，汽油的热值会减小。
6.如图所示是四冲程汽油机的工作循环示意图，下列说法正确的是（）A.甲是吸气冲程，吸入的是空气，是汽油机的辅助冲程B.乙是压缩冲程，是机械能转化为内能的过程C.丙是做功冲程，是内能转化为机械能的过程D.丁是排气冲程，这个冲程使汽车获得动力7.下列关于四冲程内燃机的说法中正确的是（）A.热机效率越高，所做的有用功就越多B.汽油机在吸气冲程中吸入气缸的是空气C.一个工作循环对外做功一次D.压缩冲程中将内能转化为机械能8.下图是汽油机一个工作循环的四个冲程，顺序排列正确的是（）A. 甲乙丙丁B. 乙丙甲丁C. 丁丙乙甲D. 丁甲丙乙9.在四冲程汽油机的工作过程中，把机械能转化为内能的是（）A. 吸气冲程B. 压缩冲程C. 做功冲程D. 排气冲程10.如图，给试管里的水加热，水沸腾后，水蒸气推动橡皮塞冲程试管口，这个过程与四冲程汽油机的哪一个冲程中的能量转化是相同的（）A. 吸气冲程B. 压缩冲程C. 做功冲程D. 排气冲程11.下列说法中正确的是（）A. 沿海地区昼夜温差比内陆地区小，是由于水的比热容比干泥土的比热容小B. 汽车发动机工作时提供动力的是压缩冲程C. 清洁扫除看到尘土飞扬，可以说明分子在不停地做无规则运动D. 液体在沸腾过程中，吸收热量，内能增加，温度保持沸点不变二、作图题12. 甲为四冲程汽油机的吸气冲程示意图，请在图乙、丙中分别画出做功和排气冲程中活塞和曲轴的位置和进气门、排气门的开闭情况．三、填空题13.如图甲表示的是汽油机的________冲程，此冲程中发生的能量转化与图乙中实验是________（选填“相同”或“不相同”），如果某汽油机飞轮转速是1800r/min，则它每秒钟内完成________个冲程。
1 / 132019年中考物理试题分类汇编(第04期)：机械运动一、填空题1. （2019·烟台）如图所示的是田径运动会上运动员奋力奔跑的场景。
比赛开始后，“观众”通过_______，认为跑在前面的人运动得快；比赛结束后，“裁判员”通过________，判定最先到达终点的人运动得快。
物理学上采取_____（填“观众”或“裁判员”）的方法来比较物体运动得快慢。
2．(2019·威海)如图，骑马是古人最便捷的出行方式。
“春风得意马蹄疾，一日看尽长安花”。
当诗人孟郊骑马看到百花纷纷向后退去，是以 马（或自己） 为参照物。
西安到洛阳路程约为360km ，乘坐动车约需2个小时；若古人骑马走完此路段，平均速度5m/s ，则大约需要 20 小时。
3．(2019·聊城)在学校运动会中，小聪和小明的百米赛跑成绩分别为13.05s 和13.13s ，则 小聪 的短跑速度较大，在奔跑过程中，小明观察到现众在向后运动，这是选 自己 为参照物。
4.（2019·淮安16）如图所示。
小车水平向右做直线运动.数字钟诚示的时间格式是“时：分:秒”，则小车从起点 到终点通过的总路程是 ▲ cm ，全程的平均速度是 ▲ cm/s.5.（2019·吉林）长吉公路全长约110km ，一辆轿车以100km/h 的速度匀速行驶，通过长吉公路约需要 小时。
以正在行驶的轿车为参照物，路旁的护栏是 的。
6．（2019·毕节）（1分）如图所示，铅笔的长度为 cm 。
7. (2019·泰州)如图为小明用手机APP软件记录自己某一次跑步的数据截图，分析该图可知：他本次跑步时间为_________min，通过的路程为_________km，每跑一步的平均长度为_________m。
8.（2019·咸宁）(3分)如图所示是成宁翠竹岭隧道及公路旁的交通标志牌。
从标志牌上可以看出,隧道长km,通过隧道速度不能超过Array 60km/h。
2019年江苏省13大市中考物理试题分类汇编（10）电路初探欧姆定律（有答案）1．（2019·扬州市·第9题）（2分）如图所示，电源电压保持不变，开关S闭合后，调节滑动变阻器滑片，下列说法正确的是（B）A．滑片向左滑动，电流表示数增大，电压表示数减小B．滑片向左滑动，电流表、电压表示数都增大C．滑片向右滑动，电流表、电压表示数都增大D．滑片向右滑动，电流表示数减小，电压表示数增大2．（2019·镇江市·第9题）（2分）常用智能手机是通过指纹开关S1或密码开关S2来解锁的，若其中任一方式解锁失败后，锁定开关S3均会断开而暂停手机解锁功能，S3将在一段时间后自动闭合而恢复解锁功能。
若用灯泡L发光模拟手机解锁成功，则符合要求的模拟电路是（C）A．B．C．D．3．（2019·宿迁市·第7题）（2分）如图所示，电源电压为3V保持不变，闭合开关，电压表示数为2V．下列选项符合题意的是（D）A．电压表测R2两端电压B．R1、R2组成并联电路C．若开关断开，电压表示数为0D．R1、R2电阻之比2：14．（2019·镇江市·第12题）（2分）如图所示热敏电阻R1的阻值随温度的升高而减小，它在温度为80℃和100℃时的阻值分别为240Ω和200Ω；阻值不计的报警器在电流达到12mA时开始报警，超过25mA时将损坏；相关器材规格已在图中标明。
当电路开始报警温度为100℃时，滑动变阻器接入电路的阻值和电路的最高报警温度分别用R0和t0表示，则（B）A．将P向左移，可提高该电路开始报警时的温度B．不能求得t0的值C．利用此电路，可将开始报警时的温度设定为80℃D．不能求得R0的值5．（2019·连云港市·第8题）（2分）如图所示，电源电压U恒定，闭合开关S1和S2，在滑动变阻器滑片向上移动过程中（A）A．灯泡L的亮度不变B．R2两端的电压变大C．电流表A1的示数变大D．电流表A2的示数变大6．（2019·泰州市·第11题）（2分）某智能家政机器人有三种识别启动方式：人脸识别（S1）、指纹识别（S 2）、密码识别（S 3），只要其中一种方式识别成功，则相应开关闭合，机器人启动（机器人用表示，下列电路设计符合要求的是 （ C ）7．（2019·泰州市·第12题）（2分）如图，R 1＞R 2，闭合开关，将滑动变阻器的滑片向左滑动，电压表V 1示数变化量的绝对值为△U 1，电压表V 2示数变化量的绝对值为△U 2，滑动变阻器R 两端电压变化量的绝对值为△U 3，下列说法正确的是 （ D ） A ．V 1示数变小，V 2示数变大 B ．V 1示数变大，△U 1＜△U 2 C ．V 2示数不变，△U 1＝△U 3 D ．V 2示数变大，△U 1＜△U 38．（2019·连云港市·第6题）（2分）如图所示，电源电压U 恒定，闭合开关，L 1、L 2两灯均正常发光，电流表和电压表均有示数。
2019年江苏省13大市中考物理试题分类汇编（8）机械能和内能（有答案）1．（2019·南通市·第2题）（2分）下列实例中，属于内能转化为机械能的是（C）A．弯折铁丝发烫 B．臀部摩擦发热 C．蒸汽顶起壶盖 D．压缩点燃棉花2．（2019·连云港市·第4题）（2分）关于温度、内能和热量，下列说法正确的是（C）A．0℃的冰块内能为零B．温度高的物体含有的热量多C．汽油机压缩冲程中，机械能转化为内能D．反复弯折铁丝，铁丝温度升高，这是通过热传递的方式增加了铁丝的内能3．（2019·淮安市·第5题）（2分）如图所示是演示点火爆炸的实验装置，按动电火花发生器的按钮，点燃盒内酒精。
盒盖迅速飞出。
这个过程与四冲程汽油机中的哪一个冲程的能量转化相同（C）A．吸气冲程B．压缩冲程C．做功冲程D．排气冲程4．（2019·常州市·第9题）北京世园会上，车身离地30cm高的电动无人扫地车在平直路面上匀速前进并将地面上的落叶吸入车内，此过程中，扫地车整体的（D）A．动能不变，重力势能不变B．动能不变，重力势能变大C．动能变大，重力势能不变D．动能变大，重力势能变大5．（2019·南通市·第8题）（2分）如图，轻质弹簧竖直放置，下端固定于地面，上端位于O点时弹簧恰好不发生形变。
现将一小球放在弹簧上端，再用力向下把小球压至图中A位置后由静止释放，小球将竖直向上运动并脱离弹簧，不计空气阻力，则小球（C）A．运动至最高点时，受平衡力作用B．被释放瞬间，所受重力大于弹簧弹力C．从A点向上运动过程中，速度先增大后减小D．从O点向上运动过程中，重力势能转化为动能6．（2019·南通市·第5题）（2分）生活中的“不变”常蕴含丰富的物理道理，下列有关“不变”的判断正确的是（A）A．一瓶煤油燃烧一半前后﹣﹣煤油热值不变B．声音向远处传播过程中﹣﹣声音响度不变C．酒精与水充分混合前后﹣﹣体积之和不变D．物体远离平面镜过程中﹣﹣物像间距不变7．（2019·南京市·第11题）（2分）利用图示甲、乙装置（燃烧皿内燃料和烧杯内液体未画出），既可以比较不同液体的比热容，又可以比较不同燃料的热值。
2019年江苏省13大市中考物理试题分类汇编（6）压强和浮力（有答案）1．（2019·常州市·第1题）以下四个增大压强的情境中，所用方法与另三个不同的是（C）A．盲道上有凸起的小圆点B．菜刀刀刃很锋利C．压路机的碾子很重D．注射器的针头很尖2．（2019·宿迁市·第6题）（2分）生活中许多现象都与我们学过的物理知识有关，下列对物理现象的解释不合理的是（B）A．用吸管将饮料吸入口中，是利用了大气压强B．火车进站时乘客必须站在安全黄线内，因为气流速度大，压强大C．冬天搓手取暖，是通过克服摩擦做功，使手的内能增加D．坐在行驶汽车上的乘客看路旁的树向后运动，说明运动是相对的3．（2019·淮安市·第6题）（2分）长江上，一艘满载货物的轮船在卸完一半货物后，该艘轮船（A）A．会浮起一些，所受浮力变小B．会浮起一些，所受浮力变大C．会下沉一些，所受浮力变大D．会始终漂浮，所受浮力不变4．（2019·南通市·第7题）（2分）如图，将装有适量水的小玻璃瓶瓶口向下，使其漂浮在大塑料瓶内的水面上，拧紧大瓶瓶盖，通过改变作用在大瓶侧面的压力大小，实现小瓶的浮与沉。
则（B）A．用力捏大瓶，小瓶不能实现悬浮B．用力捏大瓶，小瓶内的气体密度变大C．盖上小瓶瓶盖，捏大瓶也能使小瓶下沉D．打开大瓶瓶盖，捏大瓶也能使小瓶下沉5．（2019·常州市·第13题）水平台面上有两个同规格烧杯，分别盛有甲、乙两种液体，将两个完全相同的物体A、B分别放入两杯中，静止时如图所示，甲、乙液面刚好相平，此时，设A 物体受到的浮力为F浮A，甲液体对烧杯底部的压强为p甲；B物体受到的浮力为F浮B，乙液体对烧杯底部的压强为p乙，则（A）A．F浮A＝F浮B，p甲＞p乙B．F浮A＝F浮B，p甲＜p乙C．F浮A＜F浮B，p甲＞p乙D．F浮A＜F浮B，p甲＜p乙6．（2019·无锡市·第12题）（2分）我国科学家研发的固体浮力材料已成功用于万米深海探测，为深潜器提供浮力，技术水平居于世界前列，固体浮力材料的核心是“微球”（直径很小的空心玻璃球）。
常州市中考物理试卷姓名:________ 班级:________ 成绩:________一、选择题（本题共12小题，共28分，1-8题单选题，每题2分； (共12题；共27分)1. （2分） (2016八上·赫章期中) 下列几种估测最符合实际情况的是（）A . 人步行的速度约为5m/sB . 全新的2B铅笔长约18cmC . 课桌的高度约为1.5 mD . 一张试卷的厚度大约1mm2. （2分）冬天结了冰的衣服，即使在0℃以下的环境中也会直接变干，其中发生的物态变化是（）A . 蒸发B . 熔化C . 升华D . 液化3. （2分）(2017·滨湖模拟) 因为有了光，世界才会如此绚丽多彩，下列关于光现象的说法正确的是（）A . 在太阳光下我们能看到黄颜色的花是因为黄花能吸收太阳光中的黄色光B . 假如光在同种介质中不沿直线传播，做操时队伍更容易排直C . 坐在教室里不同位置的同学都能看清黑板上的粉笔字，这属于光的漫反射现象D . 光从一种透明介质进入另一种透明介质时，光的传播方向一定发生改变4. （2分）下列说法中正确的是（）A . 据可知，物体的质量越大，密度越大B . 据可知，物体的比热容越大，吸收的热量就越多C . 根据可知，在相等时间内，物体运动路程越长，运动的速度越大D . 据可知，导体的电阻与导体两端的电压成正比5. （2分）(2017·平房模拟) 医务人员工作时所采取的许多措施和使用的器材中，包含着许多物理知识，下列有关说法中错误的是（）A . 医生用听诊器听患者呼吸声音，听诊器能升高音调，听得更清楚B . 注射时针筒能抽取到药液，是因为药液受到大气压作用C . 喷洒消毒液后，过一会儿病房里闻到消毒液的气味，这是扩散现象D . 医生夹取消毒棉擦伤口的镊子是费力杠杆6. （2分）下列交通工具利用的物理原理与其他三个不同的是（）A . 热气球B . 飞机C . 遥控飞艇D . 海监船7. （2分）(2017·曹县模拟) 物理课本有很多的插图，对于我们学习物理有很大的帮助．下列叙述中错误的是（）A . 描述做功改变物体内能B . 电磁感应实验C . 给受油机加油时，空中匀速飞行的加油机机械能不变D . 探究音调跟频率的关系8. （2分）如图所示的电路中，正常发光的三盏灯突然全部熄灭，经检查保险丝完好，用试电笔插进插座的两孔，氖管均发光．造成这一现象的原因是（）A . 插座发生短路了B . 进户的零线断了C . 进户的火线断了D . 某盏电灯的灯丝断了9. （2分）(2017·鞍山模拟) 关于家庭电路与安全用电，下列说法正确的是（）A . 三孔插座中有一个孔是用来连接地线的B . 电热毯的电阻丝断了，将电阻丝的两个断头接上后还可以安全使用C . 开关安装在电灯和零线之间D . 人的双脚站在绝缘体上时，一只手接触火线另一只手同时接触零线不会触电10. （3分）(2018·东昌府模拟) 如图所示，重300N的物体在20N的水平拉力F的作用下，以0．2m／s的速度沿水平地面向左匀速直线运动了10s，滑轮组的机械效率为80％，则在此过程中。
【链接中考】10.3 气体的压强（选择、填空、实验，共30题，有答案）一、单选题1．如图所示，在两张纸的中间用力向下吹气，纸会向中间靠拢.下列现象具有上述现象所揭示的科学道理的是A．壁虎紧贴墙壁向上爬行B．用吸管把饮料吸进嘴里C．抽水机把水从低处抽往高处D．大风把茅草屋顶掀翻2．中国南极泰山站采用轻质材料装配而成,为避免被南极强横风吹得移位,其独特的支架悬空形状发挥了作用.泰山站的悬空形状接近于下列图中的A．B．C．D．3．截至2017年底，我国高铁占世界高铁总量的66.3%，2019年中国高铁总里程将突破3万千米，高铁站台边缘一定距离的地方都标有安全线，人必须站到安全线以外区域候车，当有列车驶过时，如果人站到安全线以内，即使与车辆保持一定的距离，也是非常危险的，这是因为（）A．流体流速大的位置压强大B．流体流速大的位置压强小C．流体流速小的位置压强小D．流体压强大小与流速大小无关4．下列关于大气压强的说法正确的是A．马德堡半球实验证明了大气压强的存在B．大气压强随海拔高度的增大而增大C．水的沸点随大气压强的增大而降低D．托里拆利在做测量大气压强的实验中，测得管内外水银面的高度差是76mm5．下列情形与大气压强无关的是A．高原上用普通锅不易煮熟米饭B．用吸管吸饮料C．“玉兔”号在月球上留下“足迹”D．马德堡半球实验6．如图所示，草原犬鼠的洞穴有两个洞口，A口在平地上，B口在凸起的小土包上。
当微风从左向右掠过地面的时候，就会有气流在洞穴内流动，让闷热的洞穴变成凉爽的“空调房”。
洞穴内能形成气流，是因为B口上方比A口上方（）A．风速大，气压大B．风速大，气压小C．风速小，气压大D．风速小，气压小7．如图所示，将一根玻璃管制成粗细不同的两段，管的下方与一个装有部分水的连通器相通。
当从管的一端吹气时，连通器两端A、B液面高度变化情况正确的是A．A液面上升B．A液面下降C．B液面下降D．A、B液面高度均不变8．2018年10月月20日，我国自主研制的大型水陆两栖飞机AC600水上首飞成功。
江苏省常州市2018-2019年中考物理真题试题一、单项选择题（每小题2分，共30分）1、如图所示，小华靠近平面镜时，她在平面镜中的像将（）A、变小B、不变C、变大D、无法判断【答案】B【解析】试题分析：由平面镜成像特点可知，小华在平面镜中像的大小与人等大；当她向平面镜靠近时，距镜子的距离减小，但像的大小不变．故选B．考点：平面镜对光的作用．2、与丝绸摩擦过的玻璃棒带正电荷，这是因为摩擦使得（）A、电子从玻璃棒转移到丝绸B、中子从玻璃棒转移到丝绸C、质子从丝绸转移到玻璃棒D、原子核从丝绸转移到玻璃棒【答案】A【解析】考点：摩擦起电的实质．3、2016年9月，一群蜜蜂飞入新北区一处mi n宅，民警将装有蜂蜜的木桶置于宅门外，蜜蜂陆续飞入桶中，下列现象中，与此原理相同的是（）A、煮稀饭时米粒在水中翻滚B、用鼻子鉴别醋和酱油C、固体、液体很难压缩D、两个铅柱压紧后粘在一起【答案】B【解析】考点：分子的热运动．4、香水的主要成分是易燃酒精，如图所示为四瓶香水，透明玻璃瓶盖形状各异，最容易在阳光下引发火灾的是（）【答案】B【解析】试题分析：如图所示为四瓶香水，透明玻璃瓶盖形状各异，最容易在阳光下引发火灾的应该是B瓶口，因为B瓶口是凸透镜，对光有汇聚作用，最容易在阳光下引发火灾．故选B．考点：凸透镜的会聚作用．5、用手机看视频，图像太小，屏幕放大器（凸透镜）来帮忙，小明通过透镜可看到放大了的图像，如图所示，手机距离透镜15cm，凸透镜的焦距可能为（）A、20cmB、15cmC、10cmD、5cm【答案】A【解析】试题分析：由图可知，凸透镜成正立放大的虚像，所以u ＜f ，所以f ＞15cm ．BCD 均不符合题意，A 符号题意．故选A ．考点： 凸透镜成像的应用．6、如图所示，小明用一端磨损的刻度尺测量橡皮的长度，长度为（ ） A 、3.15cm B 、3.150cm C 、2.15cm D 、2.150cm【答案】C 【解析】考点： 长度的测量．7、校运动会爬杆比赛，小明第一个爬到杆顶。
2019年常州市中考物理试卷一.选择题(本题共15小题,每小题2分,共30分.每小题给出的选项中只有一个选项符合题意)1.以下四个增大压强的情境中,所用方法与另三个不同的是A.盲道上有凸起的小圆点B.菜刀刀刃很锋利C压路机的碾子很重 D.注射器的针头很尖【答案】C2.中国南极泰山站采用轻质材料装配而成,为避免被南极强横风吹得移位,其独特的支架悬空形状发挥了作用.泰山站的悬空形状接近于下列图中的（）【答案】A3.夏天,向盛有牛奶的杯内充人少量液态氮,可以快速制成一杯看似“热气腾腾”的冰激凌,贸然食用易冻伤食道看似“热气腾腾”,其实是( )A.液氮汽化后形成的氮气B.液氮凝固后形成的固态氮C.冰激凌中的水汽化后形成的水蒸气D.空气中的水蒸气液化后形成的小水滴【答案】D4.2016年,美国驻古巴的外交官声称:在房间内遭到“声波武器”的袭扰,科学家发现这是某种蟋蟀发出的声音如图所示为他们在房间内记录的声音和在野外记录的四种蟋蟀声音(横坐标单位为10-1s).经对比,“声波武器”来自( )房间内蟋蟀声【答案】A5.2019年5月,无人货运飞船“龙一2”号升空前,工程师使用液态异丙醇清洗电路板上夹杂金属粉末的污垢.升空并与国际空间站对接后,站内宇航员很快闻到异丙醇刺鼻的气味用液态异丙醇清洗电路板、宇航员闻到异丙醇气味,表明A异丙醇绝缘性好,其分子间有空隙B.异丙醇绝缘性好，其分子做无规则运动C.异丙醇导电性好、其分子间有空隙D.异丙醇导电性好、其分子做无规则运动【答案】B6.甲、乙两个轻质小球相互排斥.把带正电的玻璃棒靠近甲球时,甲球与玻璃棒相互吸引,则乙球A.一定带正电B.可能带负电,可能不带电C.一定带负电D.可能带正电,可能不带电【答案】C7.如图所示,斜面高2m、长4m,小明用平行于斜面的拉力F,将重400N的物体从斜面底端拉到顶端,已知拉力F=250N.对此过程,下列结果中正确的是（）A.有用功为1000JB.总功为1600JC.额外功为200JD.机械效率为60%【答案】C8.前行的公交车内,某时刻悬挂在横杆下的拉手突然向公交车的右侧飘起,公交车正在A.直行急加速B.直行急刹车C.向左急转弯D.向右急转弯【答案】C9.北京世园会上,车身离地30cm高的电动无人扫地车在平直路面上匀速前进并将地面上的落叶吸入车内.此过程中,扫地车整体的( )A动能不变,重力势能不变B动能不变,重力势能变大C.动能变大,重力势能不变D动能变大,重力势能变大【答案】D10.如图所示的电路中,电源电压恒定,闭合开关S,灯L1、L2都发光,一段时间后,有一盏灯突然熄灭,电流表无示数,电压表有示数电路故障可能是（）A.L1短路B.L1断路C.L2短路D.L2断路【答案】D11.宇航员麦克莱恩进入空间站四个月后,她发现无法穿上从地面带去的宇航服,原因是她在失重环境下长高了.如图所示,这四个月她长高了（）A 5cmB 5.0cmC 5.00cmD 5.000cm【答案】B12如图所示,把眼镜片放在烛焰与凸透镜之间,调节光屏得到烛焰清晰的像,撤去眼镜片,像变得模糊,调节光屏适当远离凸透镜,光屏上重新得到清晰的像.该眼镜片（）A.是凹透镜,属近视眼镜B.是凹透镜,属远视眼镜C.是凸透镜,属近视眼镜D.是凸透镜、属远视眼镜【答案】D13.水平台面上有两个同规格烧杯,分别盛有甲、乙两种液体将两个完全相同的物体A、B分别放入两杯中静止时如图所示,甲、乙液面刚好相平此时,设A物体受到的浮力为F浮A甲液体对烧杯底部的压强为p甲;B物体受到的浮力为F浮B,乙液体对烧杯底部的压强为P乙,则( )A.F浮A=F浮B,p甲>P乙B.F浮A=F浮B, P甲<p乙C.F浮A <F浮B,p甲>p乙D.F浮A<F浮B,p甲<p乙【答案】A14.科考队员在南极惊奇地发现长方体冰山,边缘齐整宛如人工切割测得长方体冰山露出海面的高度为4m,冰山在海面下的深度为(ρ冰=0.9X103kg/m3, ρ海水=1.1×103kg/m3)A.18mB.22m C36m D.40m【答案】A15.如图甲所示的电路中,电源电压恒定,灯泡L的电阻随温度变化而变化,R0为定值电阻滑动变阻器R x的规格为“20Ω 2.5A”闭合开关S,电压表V1的示数为U1、电压表V2的示数为U2,移动滑动变阻器的滑片P从A端至B端,U2与U1的关系如图乙所示当滑片P滑到B端时,灯L恰好正常发光.下列结果中正确的是（）A电路中最大电流为1A B.定值电阻R。
的阻值为16ΩC.灯L正常发光时的电阻为40ΩD.灯L的额定功率为24W【答案】D二，填空作图题(每空格1分,每图2分,共25分)16.如图所示为防滑工具盘“Grypmat”,其底部有序排列吸盘和柔软毛垫,吸盘通过增大摩擦,柔软毛垫通过增大摩擦【答案】增大压力；增加粗糙程度17.家用轿车常用汽油机驱动,汽油机在冲程将能转化为机械能.汽车行驶过程中,油箱内汽油越来越少,汽油的热值（选填“变小”“不变”“变大”）【答案】做功；内；不变18.如图所示,向右移动金属杆,灵敏电流计的指针向右偏转,这是现象(选填“电动机”或“发电机”)就是利用该现象制成的.若向左移动金属杆,灵敏电流计的指针将向(选填“左”或“右”)偏转【答案】电磁感应；发电机；左19.如图所示的电路中,电源电压恒定,R。
为定值电阻.闭合开关S,向右移动滑动变阻器滑片P 的过程中,电流表A的示数,电压表V1的示数电压表V2的示数(均选填“变小”“不变”或“变大”)【答案】变小；不变；变大20.2018年8月,俄罗斯“联盟号”飞船发生漏气现象为查明泄漏点,宇航员在舱外用剪刀剪开飞船外表面坚韧的纤维层,图示两种剪刀中,适用此项任务的是(选填“甲”或“乙”)检查发现,漏气点是飞船舱壁面积为5mm2的小孔,用胶塞即可封堵,设飞船内气压为1×105Pa,飞船外接近真空,胶塞受到舱内气体压力为N.该小孔是在飞船制造过程中使用电钻误操作而成,为此,建议增加超声波探伤环节,人耳听不到超声波是因为其频率(选填“小于”或“大于”) Hz【答案】乙；0.5；大于；2000021.科学家研制出一种新型陶瓷材料,可用作火箭等高速飞行器的表面覆盖层,可见其具有很好的(选填“导热”或“隔热”)性.该陶瓷材料在常温下的密度为1.8×103kg/m3,从常温加热至900℃高温,体积收缩至原体积的90%,此时其密度为kg/m3,【答案】隔热；2.0×10322.小明家电能表上月底的示数为本月底的示数如图所示,他家本月消耗电能kW·h.小明家同时工作的用电器总功率不得超过W.小明将一个电风扇单独接入电路中,10min内电能表的指示灯闪烁了32次,此过程中电风扇消耗电能J,其功率为W【答案】100.5；8800；3.6×104；6023.杠杆OAB可绕O点自由转动,为使杠杆在如图所示位置保持平衡,请画出施加于B点的最小动力F(保留作图痕迹)24.常州汪芷瑶同学的专利《双手驾驶提醒装置》,可在汽车驾驶员双手脱离方向盘时发出警报,方向盘包裹气囊并通过导气管连接压力开关S1,压力开关S2置于坐垫内.压力开关受到压力时闭合,不受压力时断开.驾驶员坐在座椅上,当手握方向盘正常驾驶时灯亮、电铃不响;当双手脱离方向盘时,灯亮、电铃响请以笔画线完成电路连接三、解答探究题(共45分,计算型问题解答时要有必要的文字说明、公式和运算过程,直接写出结果的不能得分)25.(5分)同学们探究“平面镜成像特点”(1)小华在竖直的玻璃板前A位置放置点燃的蜡烛,看到玻璃板后出现蜡烛的像,如图甲所示用一张不透明纸挡在玻璃板与像之间,她在图甲所示位置观察, (选填“仍然”或“不能”)看到蜡烛的像这说明像是由于光的(选填“反射”或“折射”)形成的(2)撤去不透明纸,小华又拿另一支大小相同的蜡烛放到玻璃板后像的位置,发现它跟像完全重合,由此可知平面镜成(选填“缩小”“等大”或“放大”)的像.记录物、像的位置A、A’(3)经过三次实验得到三组物、像位置点,如图乙所示,由此可知(4)小明自备器材做该实验,在玻璃板前放置一支点燃的蜡烛,看到玻璃板后出现蜡烛的两个像,这是因为【答案】（1）仍能；反射；（2）等大；（3）像和物体到玻璃板的距离相等；（4）玻璃板太厚导致玻璃板前后两个面都发生了反射，两个表面都成虚像26.(8分)2019年4月15日起,新的《电动自行车安全技术规范》正式实施要求:最大速度≤25km/h,电动机输出功率≤400W.质检员小华对某款电动自行车进行测试,沿水平直路面从A 出发骑行至D结束,测试情况如表格所示（1）测试过程中,小华看到路旁的树木向西运动,她是以（选填“自己”或“地面”)为参照物,此时小华向(送填“东”“西”)骑行(2)BC段,电动自行车的速度为Km/h (选填“符合”或“不符合”)新《规范》关于最大速度（3）BC段,电动自行车的动力做功J,电动机的输出功率为W (选填“符合”或“不符合”)新《规范》关于电动机输出功率的要求(4)从A到D全程,电动自行车的平均速度为Km/h【答案】（1）自己；东；（2）24；符合；（3）2.88×105；400；符合；（4）2027.(6分)小明家用铁皮桶制作简易太阳能热水器,替代燃烧木柴的加热方式,小明观测到某日铁皮桶装满水后,经过一天的太阳光照,水温从20℃升高到60℃.已知铁皮桶的容积为50L,c水=4.2×103J/(kg·℃) ρ水=1×103kg/m3,问(1)当日桶内的水吸收的热量有多大?(2)设用燃烧木柴加热,木柴完全燃烧释放热量的28%被桶内水吸收,则当日使用该太阳能热水器可节约多少木柴?(q木=1.2×107J/kg)【答案】28.(7分)如图所示的电路中,电源电压恒定,灯L1、L2电阻不变,闭合开关S1、S2,电压表示数为12V,电流表示数为1.2A,L1和L2都正常发光断开开关S1、S2,将电压表、电流表的位置互换,只闭合开关S1,电流表示数为0.75A,电压表示数不变,问(1)L1的电阻和额定功率各为多大?(2)L2的电阻和额定功率各为多大?【答案】29.(12分)某型号一次性声呐,其内部有两个相同的空腔,每个空腔的容积为2×10-3m3,每个空腔的侧上方都用轻薄易腐蚀材料制成的密封盖密封密封盖在海水中浸泡24小时后,将被海水完全腐蚀某次公海军事演习,反潜飞机向海中投入该声呐,声呐在海中静止后露出整个体积的1/4,声呐处于探测状态,如图甲所示,24小时后,声呐没入海中处于悬浮状态,声呐停止工作,如图乙所示.再经过24小时后,声呐沉入海底,如图丙所示.已知ρ海水=1.1×103kg/m3,g取10N/kg,间:(1)每个空腔能容纳海水的重量有多大(2)声呐整个体积有多大?(3)图甲中,声呐有多重?(4)图丙中,海底对声呐的支持力有多大?【答案】30.(8分)梅雨季节,湿衣服久晾不干,令人烦恼.小组同学设计出两款自动控制“干衣神器”,可使得衣服快速变干.请选择其中一种方法完成电路原理设计并算出相应答案.(两种方法都做,以第一种为准)【答案】。
