*创作编号：GB8878185555334563BT9125XW*创作者：凤呜大王*螺丝尺寸对应内六角扳手的四个方面发布时间：10-08-18 来源： VESSEL CO.,INC. 点击量：33197 字段选择：大中小一、公制内六角螺栓与内六角扳手尺寸对照表：内六角螺栓==对应内六角扳手尺寸M3←→2.5M4←→3M5←→4M6←→5M8←→6M10←→8M12←→10M14←→12M16←→14M18←→14M20←→17M22←→17攻螺纹底孔的计算：脆性材料（铸铁、青铜等）：钻孔直径d0=d(螺纹外径)-1.1p（螺距）塑性材料（钢、紫铜等）：钻孔直径d0=d(螺纹外径)-p（螺距）二、内六角扳手的型号比螺丝的型号下多少？比如6#内六角扳手用来拧M8的内六角螺丝？4#←→M55#←→M66#←→M88#←→M1010#←→M1212#←→M14,M1614#←→M16,M2017#←→M2019#←→M2422#←→M3027#←→M36三、外六角所用的开口扳手以六角螺母对应比较准确，因为存在六角头螺栓和小六角头螺栓。
常用的开口扳手规格为：7、8、10、14、17、19、22、24、27、30、3 2、36、41、46、55、65；对应螺纹规格为：M4、M5、M6、M8、M10、M12、M14、M16、M18、M20、M22、M24、M27、M30、M36、M42全套内六角扳手中最小规格为3，其对应关系为S3=M4、S4=M5、S5=M6、S6=M8、S8=M10、S10=M12、S12=M14-M16、S14=M18-M20、S17=M22-M24、S1 9=M27-M30、S24=M36、S27=M42。
攻丝前螺纹底孔直径的计算方法：对于脆性材料按照基本尺寸-1.0826螺距,对于塑性材料按照螺纹基本尺寸-螺距+0.1。
脆性材料在攻丝时为纯切削状态,底孔尺寸为螺纹牙底圆直径,塑性材料在攻丝时由于材料受力后产生塑性变形,材料会向螺纹小径移动,因此底孔应该适当加大。
一、公制内六角螺栓与内六角扳手尺寸对照表：内六角螺栓==对应内六角扳手尺寸M3←→2.5M4←→3M5←→4M6←→5M8←→6M10←→8M12←→10M14←→12M16←→14M18←→14M20←→17M22←→17攻螺纹底孔的计算：脆性材料（铸铁、青铜等）：钻孔直径d0=d(螺纹外径)-1.1p（螺距）塑性材料（钢、紫铜等）：钻孔直径d0=d(螺纹外径)-p（螺距）二、内六角扳手的型号比螺丝的型号下多少？比如6#内六角扳手用来拧M8的内六角螺丝？4#←→M55#←→M66#←→M88#←→M1010#←→M1212#←→M14,M1614#←→M16,M2017#←→M2019#←→M2422#,←→M3027#←→M36三、外六角所用的开口扳手以六角螺母对应比较准确，因为存在六角头螺栓和小六角头螺栓。
常用的开口扳手规格为：7、8、10、14、17、19、22、24、27、30、32、36、41、46、55、65；对应螺纹规格为：M4、M5、M6、M8、M10、M12、M14、M16、M18、M20、M22、M24、M27、M30、M36、M42全套内六角扳手中最小规格为3，其对应关系为S3=M4、S4=M5、S5=M6、S6=M8、S8=M10、S10=M12、S12=M14-M16、S14=M18-M20、S17=M22-M24、S19=M27-M30、S24=M36、S27=M42。
攻丝前螺纹底孔直径的计算方法：对于脆性材料按照基本尺寸-1.0826螺距,对于塑性材料按照螺纹基本尺寸-螺距+0.1。
脆性材料在攻丝时为纯切削状态,底孔尺寸为螺纹牙底圆直径,塑性材料在攻丝时由于材料受力后产生塑性变形,材料会向螺纹小径移动,因此底孔应该适当加大。
对于M6以下的螺纹孔，不分材料性质，统一按基本尺寸-螺距.钻孔一般用螺栓大径D减去螺距.四、公制外六角螺栓和套筒（梅花）扳手对边尺寸对照表：螺栓尺寸对应扳手或套筒对边尺寸M3←→5.5MMM4←→7MMM5←→8MMM6←→10MMM8←→13MM(14MM)M10←→16MM(17MM)M12←→18MM(19MM)M14←→21MM(22MM)M16←→24MMM18←→27MMM20←→30MMM22←→34MM括号中的尺寸为GB旧标准尺寸。

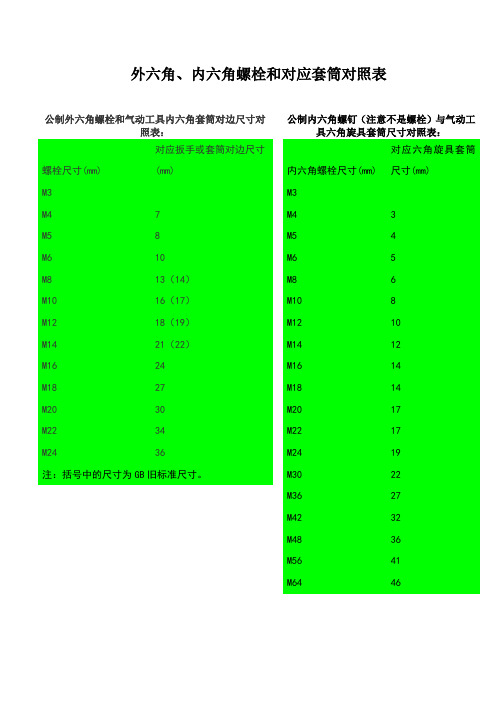

外六角、内六角螺栓和对应套筒对照表
公制外六角螺栓和气动工具内六角套筒对边尺寸对
照表：公制内六角螺钉（注意不是螺栓）与气动工具六角旋具套筒尺寸对照表：
螺栓尺寸(mm)对应扳手或套筒对边尺寸
(mm)内六角螺栓尺寸(mm)
对应六角旋具套筒
尺寸(mm)
M3M3
M47M43 M58M54 M610M65 M813（14）M86 M1016（17）M108 M1218（19）M1210 M1421（22）M1412 M1624M1614 M1827M1814 M2030M2017 M2234M2217 M2436M2419注：括号中的尺寸为GB旧标准尺寸。
M3022
M3627
M4232
M4836
M5641
M6446
内六角扳手、开口扳手和对应螺纹对照表
内六角扳手规格——螺纹规格开口扳手规格——螺纹规格
攻丝前螺纹底孔直径的计算方法：
1.对于脆性材料按照：基本尺寸螺距；
2.对于塑性材料按照：螺纹基本尺寸-螺距+；
注意：
(1)脆性材料在攻丝时为纯切削状态，底孔尺寸为螺纹牙底圆直径；塑性材料在攻丝时由于材料受力后产生塑性变形，材料会向螺纹小径移动，因此底孔应该适当加大。
(2)对于M6以下的螺纹孔，不分材料性质，计算统一按照：基本尺寸-螺距。
六角螺栓及螺母尺寸（详细）
螺母
六角螺母—C级 I型六角螺母—A和B级六角薄螺母
（GB/T41-2000） (GB/T6170-2000) (GB/T6172.1-2000)
螺纹规格 D=M12、性能级别为5级、不经表面处理、C级的六角螺母：螺母 GB/T41-2000 M12
螺纹规格 D=M12、性能级别为8级、不经表面处理、A级的I型六角螺母：螺母 GB/T6170-2000 M12
注：A级用于D≤16，B级用于D＞16
注(1)：s(最大)的1栏适用于强度8.8及10.9及性状A2-50、A2-70的内容，2栏适用于强度12.9的内容。
但根据双方当事人之间协议，强度12.9的内容也可以适用1栏。
螺纹的公称直径M20以上的s(最大)适用于所有的强度及性状内容。
注(2)：螺纹的公称直径中带括号的尽量不要使用。
备注：1.头部的侧面带有直纹或网纹[参照JIS B 0951(滚花)]。
此时，dk(最大)为该表中的带**的数值。
此外，需要没有滚花的货时，订货人必须指定。
但该dk(最大)为该表中带*的数值。
2.对于螺纹的公称直径建议使用的公称长度()为粗线框内的内容。
如果比虚线位置短的为全螺纹，杆部的不完全螺纹长度约为3P。
3.公称长度()比虚线位置长的话，g(最大)及s(最小)根据下式决定。
g(最大)=公称长度()-b
s(最小)=g(最大)-5P
参考：内六角螺栓的沉头孔及螺栓孔的尺寸。
各类六角螺母螺纹规格
一、1型六角螺母C级
1.优选螺纹规格（单位：mm）
2.非优选优选螺纹规格（单位：mm）
二、2型六角螺母（单位：mm）
三、1型六角螺母细牙
1.优选螺纹规格（单位：mm）
2.非优选优选螺纹规格（单位：mm）
四、六角薄螺母细牙
1.优选螺纹规格（单位：mm）
2.非优选优选螺纹规格（单位：mm）
五、六角薄螺母无倒角（单位：mm）
六、2型六角螺母（单位：mm）
七、2型六角螺母细牙
1.优选螺纹规格（单位：mm）
2.非优选优选螺纹规格（单位：mm）
参考文献：
1型六角螺母GB/T 6170-2015
1型六角螺母细牙GB/T6171-2016
六角薄螺母细牙GB/T 6173-2015
六角薄螺母无倒角GB/T6174-2016
2型六角螺母GB/T 6175-2016
2型六角螺母细牙GB/T 6176-2016。
一、GB/T41-2000等级为5级是C级，是粗制品 二、GB/T6170-2000等级为8级A级是精制品或半精制品 三、
作为一种标准件，它就应当有自己的通用规格
六角螺母(20张)对于六角螺帽，常用的标准有：GB52、GB6170、GB6172和DIN934，对于它们之间的主要区别有：GB6170的厚度要比GB52、GB6172和DIN934来的厚，俗称为厚螺帽。
另外就是对边上的区别，M8的螺帽系列中DIN934、GB6170、GB6172的对边都是13MM比GB52的对边14MM要小1MM，M10的螺帽，DIN934与GB52的对边为17MM，比GB6170和GB6172的的对边要大1MM，M12的螺帽，DIN934、GB52的对边为19MM比GB6170和GB6172的对边18MM要大1MM。
对于M14的螺帽，DIN934、GB52的对边为22MM比GB6170和GB6172的对边21MM要大1MM。
另外就是M22的螺帽，DIN934、GB52的对边为32MM，比GB6170、GB6172的对边34MM要小2MM。
（GB6170和GB6172除了其厚度不一样外，对边宽度完全一样）其余规格在不考虑厚度的情
况下，可以通用。
一、GB/T41-2000等级为5级是C级，是粗制品 二、GB/T6170-2000等级为8级A级是精制品或半精制品 三、
作为一种标准件，它就应当有自己的通用规格
六角螺母(20张)对于六角螺帽，常用的标准有：GB52、GB6170、GB6172和DIN934，对于它们之间的主要区别有：GB6170的厚度要比GB52、GB6172和DIN934来的厚，俗称为厚螺帽。
另外就是对边上的区别，M8的螺帽系列中DIN934、GB6170、GB6172的对边都是13MM比GB52的对边14MM要小1MM，M10的螺帽，DIN934与GB52的对边为17MM，比GB6170和GB6172的的对边要大1MM，M12的螺帽，DIN934、GB52的对边为19MM比GB6170和GB6172的对边18MM要大1MM。
对于M14的螺帽，DIN934、GB52的对边为22MM比GB6170和GB6172的对边21MM要大1MM。
另外就是M22的螺帽，DIN934、GB52的对边为32MM，比GB6170、GB6172的对边34MM要小2MM。
（GB6170和GB6172除了其厚度不一样外，对边宽度完全一样）其余规格在不考虑厚度的情况
下，可以通用。
螺母六角螺母—C级 I型六角螺母—A和B级六角薄螺母（GB/T41-2000）
(GB/T6170-2000) (GB/T6172.1-2000)螺纹规格 D=M12、性能级别为5级、不经表面处理、C级的六角螺母：螺母 GB/T41-2000 M12螺纹规格 D=M12、性能级别为8级、不经表面处理、A级的I型六角螺母：螺母 GB/T6170-2000 M12
注：A级用于D≤16，B级用于D＞16
注(1)：s(最大)的1栏适用于强度8.8及10.9及性状A2-50、A2-70的内容，2栏适
用于强度12.9的内容。
但根据双方当事人之间协议，强度12.9的内容也可以适用1栏。
螺纹的公称直径M20以上的s(最大)适用于所有的强度及性状内容。
注(2)：螺纹
的公称直径中带括号的尽量不要使用。
备注：1.头部的侧面带有直纹或网纹[参照JIS B 0951(滚花)]。
此时，dk(最大)为该表中的带**的数值。
此外，需要没有滚花的货时，订货人必须指定。
但该dk(最大)为该表中带*的数值。
2.对于螺纹的公称直径建议使
用的公称长度(ℓ)为粗线框内的内容。
如果ℓ比虚线位置短的为全螺纹，杆部的不完全
螺纹长度约为3P。
3.公称长度(ℓ)比虚线位置长的话，ℓg(最大)及ℓs(最小)根据下式决定。
ℓg(最大)=公称长度(ℓ)-bℓs(最小)=ℓg(最大)-5P
参考：内六角螺栓的沉头孔及螺栓孔的尺寸。
之欧侯瑞魂创作一、公制内六角螺栓与内六角扳手尺寸对比表：内六角螺栓==对应内六角扳手尺寸M4←→3M5←→4M6←→5M8←→6M10←→8M12←→10M14←→12M16←→14M18←→14M20←→17M22←→17攻螺纹底孔的计算：脆性资料（铸铁、青铜等）：钻孔直径d0=d(螺纹外径)-1.1p （螺距）塑性资料（钢、紫铜等）：钻孔直径d0=d(螺纹外径)-p（螺距）二、内六角扳手的型号比螺丝的型号下几多？比如6#内六角扳手用来拧M8的内六角螺丝？4#←→M55#←→M66#←→M88#←→M1010#←→M1212#←→M14,M1614#←→M16,M2017#←→M2019#←→M2422#,←→M3027#←→M36三、外六角所用的开口扳手以六角螺母对应比力准确, 因为存在六角头螺栓和小六角头螺栓.经常使用的开口扳手规格为：7、8、10、14、17、19、22、24、27、30、32、36、41、46、55、65；对应螺纹规格为：M4、M5、M6、M8、M10、M12、M14、M16、M18、M20、M22、M24、M27、M30、M36、M42全套内六角扳手中最小规格为3, 其对应关系为S3=M4、S4=M5、S5=M6、S6=M8、S8=M10、S10=M12、S12=M14-M16、S14=M18-M20、S17=M22-M24、S19=M27-M30、S24=M36、S27=M42.攻丝前螺纹底孔直径的计算方法：对脆性资料依照基本尺寸-1.0826螺距,对塑性资料依照螺纹基本尺寸-螺距+0.1.脆性资料在攻丝时为纯切削状态,底孔尺寸为螺纹牙底圆直径,塑性资料在攻丝时由于资料受力后发生塑性变形,资料会向螺纹小径移动,因此底孔应该适当加年夜.对M6以下的螺纹孔, 不分资料性质, 统一按基本尺寸-螺距.钻孔一般用螺栓年夜径D减去螺距.四、公制外六角螺栓和套筒（梅花）扳手对边尺寸对比表：螺栓尺寸对应扳手或套筒对边尺寸M4←→7MMM5←→8MMM6←→10MMM8←→13MM(14MM)M10←→16MM(17MM)M12←→18MM(19MM)M14←→21MM(22MM)M16←→24MMM18←→27MMM20←→30MMM22←→34MM括号中的尺寸为GB旧标准尺寸.。
