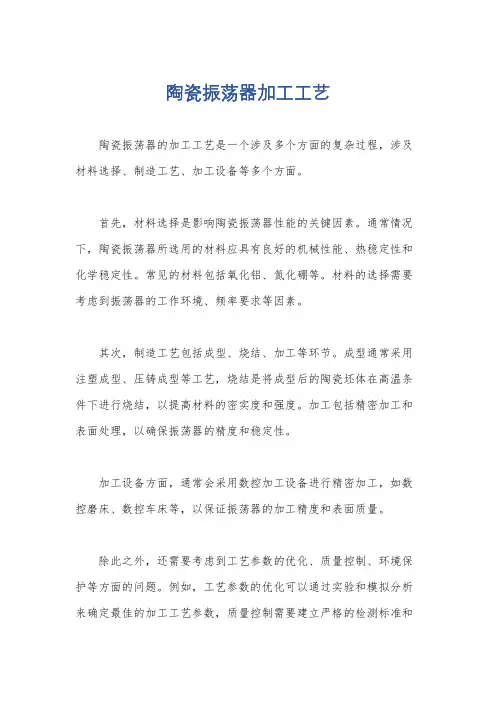

陶瓷振荡器加工工艺
陶瓷振荡器的加工工艺是一个涉及多个方面的复杂过程，涉及材料选择、制造工艺、加工设备等多个方面。

首先，材料选择是影响陶瓷振荡器性能的关键因素。

通常情况下，陶瓷振荡器所选用的材料应具有良好的机械性能、热稳定性和化学稳定性。

常见的材料包括氧化铝、氮化硼等。

材料的选择需要考虑到振荡器的工作环境、频率要求等因素。

其次，制造工艺包括成型、烧结、加工等环节。

成型通常采用注塑成型、压铸成型等工艺，烧结是将成型后的陶瓷坯体在高温条件下进行烧结，以提高材料的密实度和强度。

加工包括精密加工和表面处理，以确保振荡器的精度和稳定性。

加工设备方面，通常会采用数控加工设备进行精密加工，如数控磨床、数控车床等，以保证振荡器的加工精度和表面质量。

除此之外，还需要考虑到工艺参数的优化、质量控制、环境保护等方面的问题。

例如，工艺参数的优化可以通过实验和模拟分析来确定最佳的加工工艺参数，质量控制需要建立严格的检测标准和
流程，环境保护则需要合理处理加工过程中产生的废水、废气等。

总的来说，陶瓷振荡器的加工工艺涉及材料选择、制造工艺、加工设备等多个方面，需要综合考虑材料特性、加工精度、质量控制、环境保护等因素，以确保最终产品具有稳定的性能和优异的品质。

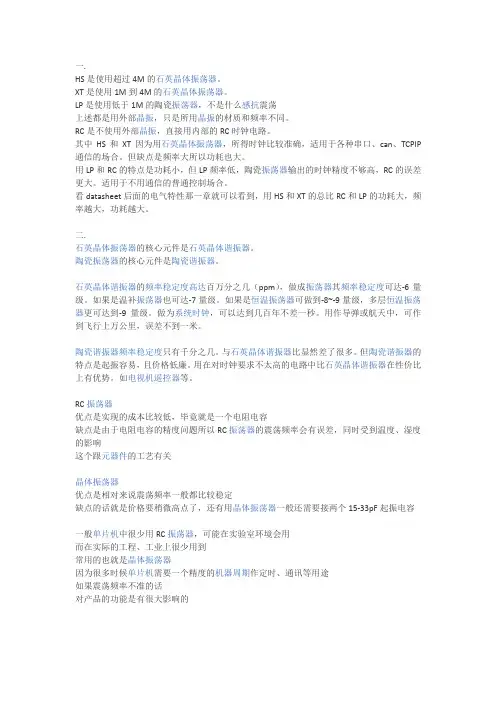

一.HS是使用超过4M的石英晶体振荡器。

XT是使用1M到4M的石英晶体振荡器。

LP是使用低于1M的陶瓷振荡器，不是什么感抗震荡上述都是用外部晶振，只是所用晶振的材质和频率不同。

RC是不使用外部晶振，直接用内部的RC时钟电路。

其中HS和XT因为用石英晶体振荡器，所得时钟比较准确，适用于各种串口、can、TCPIP 通信的场合。

但缺点是频率大所以功耗也大。

用LP和RC的特点是功耗小，但LP频率低，陶瓷振荡器输出的时钟精度不够高，RC的误差更大。

适用于不用通信的普通控制场合。

看datasheet后面的电气特性那一章就可以看到，用HS和XT的总比RC和LP的功耗大，频率越大，功耗越大。

二.石英晶体振荡器的核心元件是石英晶体谐振器。

陶瓷振荡器的核心元件是陶瓷谐振器。

石英晶体谐振器的频率稳定度高达百万分之几（ppm），做成振荡器其频率稳定度可达-6量级。

如果是温补振荡器也可达-7量级。

如果是恒温振荡器可做到-8~-9量级，多层恒温振荡器更可达到-9量级。

做为系统时钟，可以达到几百年不差一秒。

用作导弹或航天中，可作到飞行上万公里，误差不到一米。

陶瓷谐振器频率稳定度只有千分之几。

与石英晶体谐振器比显然差了很多。

但陶瓷谐振器的特点是起振容易，且价格低廉。

用在对时钟要求不太高的电路中比石英晶体谐振器在性价比上有优势。

如电视机遥控器等。

RC振荡器优点是实现的成本比较低，毕竟就是一个电阻电容缺点是由于电阻电容的精度问题所以RC振荡器的震荡频率会有误差，同时受到温度、湿度的影响这个跟元器件的工艺有关晶体振荡器优点是相对来说震荡频率一般都比较稳定缺点的话就是价格要稍微高点了，还有用晶体振荡器一般还需要接两个15-33pF起振电容一般单片机中很少用RC振荡器，可能在实验室环境会用而在实际的工程、工业上很少用到常用的也就是晶体振荡器因为很多时候单片机需要一个精度的机器周期作定时、通讯等用途如果震荡频率不准的话对产品的功能是有很大影响的。

陶瓷振荡器工作原理
陶瓷振荡器是一种电子元件，利用压电陶瓷材料产生机械振动，将其
转换为电信号，以实现精确的频率稳定。

其工作原理如下：
1.振荡器电路中加入压电陶瓷晶片或晶片组，经过外部电源的激励，
晶片被刺激产生机械振动。

2.由于机械振动的频率与晶片的物理特性相关，因此晶片的振动频率
相对稳定。

3.晶片振动产生电荷的变化。

电荷变化引发电压变化，在振荡回路中
形成反馈信号，促使振荡频率稳定、固定。

4.振荡回路中的电容、电阻等元件起到支撑、调节、过滤等作用。

其中，远离信号源的负反馈支路可以提高稳定性，减小频率漂移。

综上，陶瓷振荡器利用压电效应实现机械振动，并将其转换为电信号，通过回路反馈，维持其工作频率的稳定。

其优点为稳定性高、精度较高、
体积小、可靠性好。

广泛用于通信、计算机、控制、精密测试等领域。

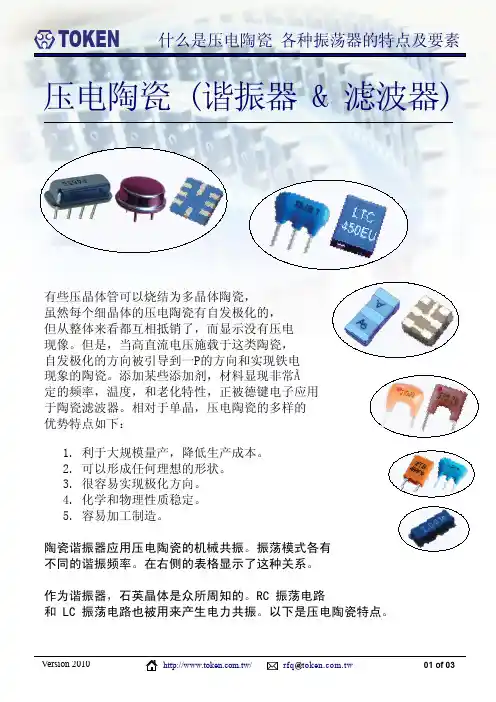

01 of 03Version 2010/rfq 有些压晶体管可以烧结为多晶体陶瓷，虽然每­个细晶体的压电陶瓷有自发极化的，但从整体来看都互相抵销了，而显示没有压电现像。

但是，当高直流电压施载于这类陶瓷，自发极化的方向被引导到一­P的方向和实现铁电现象的陶瓷。

添加某些添加剂，材料显现非常í定的频率，温度，和老化特性，正被德键电子应用于陶瓷滤波器。

相对于单晶，压电陶瓷的多样的优势特点如下：1. 利于大规模量产，降低生产成本。

2. 可以形成任何理想的形状。

3. 很容易实现极化方向。

4. 化学和物理性质稳定。

5. 容易加工制造。

陶瓷谐振器应用压电陶瓷的机械共振。

振荡模式各有不同的谐振频率。

在右侧的表格显示了这种关系。

作为谐振器，石英晶体是众所周知的。

RC 振荡电路和 LC 振荡电路也被用来产生电力共振。

以下是压电陶瓷特点。

02 of 03Version 2010/rfq 1. 高稳性的振荡频率稳定度是介于石­英晶体和 LC 或 RC 振荡电路之间。

石­英晶体的最大温度系数 10–6/°C，而 LC 或 RC 振荡电路约 10–3 到 10–4/°C。

与这相比，陶瓷谐振器是 10–5/°C 于 -20°C 至 +80°C。

2. 陶瓷谐振器的配置小，重量轻，只有石­英晶体一半的体积。

3. 低价格，不需调整，压电陶瓷可以大规模生产，因此成本低，稳定性高。

不像 RC 或 LC 电路，陶瓷谐振器使用的是机械共振。

也就是说陶瓷谐振器 基本上没有受到外部电路或电源电压波动的影响。

高度í定的振荡电路，因此没有必­要再调整。

[Note] : show the direction of vibration03 of 03Version 2010什么是压电陶瓷 陶瓷谐振器振动有哪些模式/rfq TOKEN返回首頁 - 什麼是壓電陶瓷。

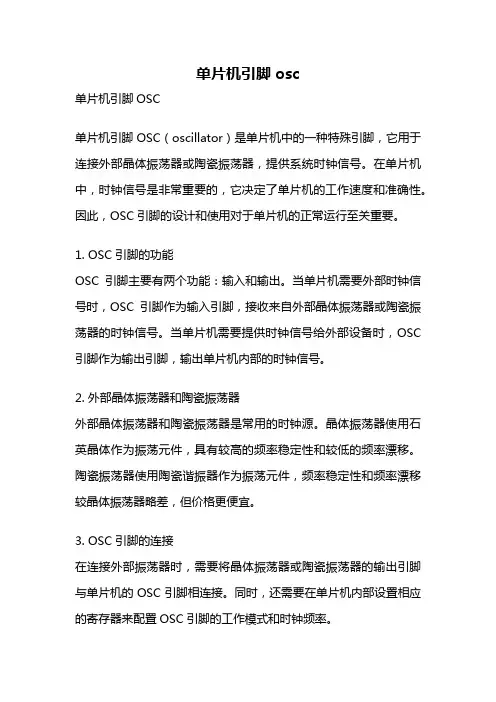

单片机引脚osc单片机引脚OSC单片机引脚OSC（oscillator）是单片机中的一种特殊引脚，它用于连接外部晶体振荡器或陶瓷振荡器，提供系统时钟信号。

在单片机中，时钟信号是非常重要的，它决定了单片机的工作速度和准确性。

因此，OSC引脚的设计和使用对于单片机的正常运行至关重要。

1. OSC引脚的功能OSC引脚主要有两个功能：输入和输出。

当单片机需要外部时钟信号时，OSC引脚作为输入引脚，接收来自外部晶体振荡器或陶瓷振荡器的时钟信号。

当单片机需要提供时钟信号给外部设备时，OSC 引脚作为输出引脚，输出单片机内部的时钟信号。

2. 外部晶体振荡器和陶瓷振荡器外部晶体振荡器和陶瓷振荡器是常用的时钟源。

晶体振荡器使用石英晶体作为振荡元件，具有较高的频率稳定性和较低的频率漂移。

陶瓷振荡器使用陶瓷谐振器作为振荡元件，频率稳定性和频率漂移较晶体振荡器略差，但价格更便宜。

3. OSC引脚的连接在连接外部振荡器时，需要将晶体振荡器或陶瓷振荡器的输出引脚与单片机的OSC引脚相连接。

同时，还需要在单片机内部设置相应的寄存器来配置OSC引脚的工作模式和时钟频率。

4. OSC引脚的工作模式根据单片机的不同型号和厂家，OSC引脚的工作模式可能有所不同。

一般来说，可以选择使用外部时钟模式或者使用内部时钟模式。

在外部时钟模式下，单片机将接收来自外部振荡器的时钟信号；在内部时钟模式下，单片机将使用内部振荡器提供的时钟信号。

5. OSC引脚的注意事项在使用OSC引脚时，需要注意以下几点：- 确保外部振荡器的频率符合单片机的要求，过高或过低的频率都会导致单片机工作不正常。

- 确保外部振荡器的稳定性和精度，以保证单片机的工作准确性。

- 在连接OSC引脚时，需要注意引脚的电平和电流要求，避免超过单片机的规格限制。

- 在使用内部时钟模式时，需要注意内部振荡器的精度和温度特性，以免影响单片机的工作稳定性。

总结：OSC引脚是单片机中非常重要的一个引脚，用于连接外部晶体振荡器或陶瓷振荡器，提供系统时钟信号。

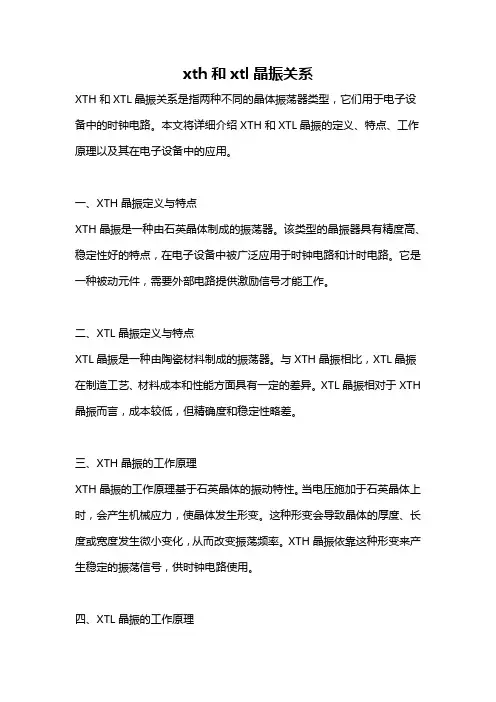

xth和xtl晶振关系XTH和XTL晶振关系是指两种不同的晶体振荡器类型，它们用于电子设备中的时钟电路。

本文将详细介绍XTH和XTL晶振的定义、特点、工作原理以及其在电子设备中的应用。

一、XTH晶振定义与特点XTH晶振是一种由石英晶体制成的振荡器。

该类型的晶振器具有精度高、稳定性好的特点，在电子设备中被广泛应用于时钟电路和计时电路。

它是一种被动元件，需要外部电路提供激励信号才能工作。

二、XTL晶振定义与特点XTL晶振是一种由陶瓷材料制成的振荡器。

与XTH晶振相比，XTL晶振在制造工艺、材料成本和性能方面具有一定的差异。

XTL晶振相对于XTH 晶振而言，成本较低，但精确度和稳定性略差。

三、XTH晶振的工作原理XTH晶振的工作原理基于石英晶体的振动特性。

当电压施加于石英晶体上时，会产生机械应力，使晶体发生形变。

这种形变会导致晶体的厚度、长度或宽度发生微小变化，从而改变振荡频率。

XTH晶振依靠这种形变来产生稳定的振荡信号，供时钟电路使用。

四、XTL晶振的工作原理XTL晶振采用陶瓷材料，其工作原理类似于XTH晶振。

当外部电压施加到陶瓷材料上时，材料会发生微小的形变，从而改变振荡频率。

XTL晶振的制造过程与XTH晶振有所不同，因此其材料特性和工作原理也略有不同。

五、XTH晶振在电子设备中的应用XTH晶振因其高精度、稳定性好的特点，被广泛应用于各种电子设备中的时钟电路。

例如，计算机、手机、电视等设备都需要准确可靠的时钟信号来同步操作。

XTH晶振可以提供高精度的基准频率，确保设备的正常运行和数据传输的准确性。

六、XTL晶振在电子设备中的应用XTL晶振虽然相对于XTH晶振而言精确度稍差，但成本较低，因此在某些应用场景中被采用。

它通常被应用于对时钟信号要求不太严格的设备，如家用电器、电子手表等。

在这些设备中，XTL晶振能够提供足够准确的时钟信号，满足日常使用需求。

七、总结本文从XTH和XTL晶振的定义、特点、工作原理和应用等方面对它们进行了详细介绍。

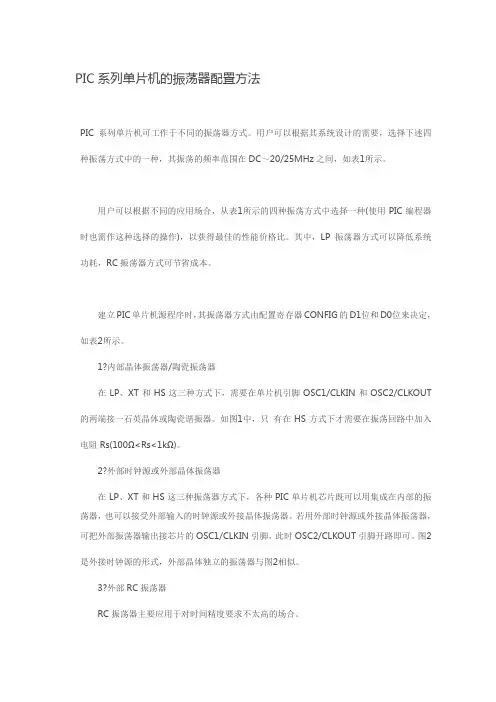

PIC系列单片机的振荡器配置方法PIC系列单片机可工作于不同的振荡器方式。

用户可以根据其系统设计的需要，选择下述四种振荡方式中的一种，其振荡的频率范围在DC～20/25MHz之间，如表1所示。

用户可以根据不同的应用场合，从表1所示的四种振荡方式中选择一种(使用PIC编程器时也需作这种选择的操作)，以获得最佳的性能价格比。

其中，LP振荡器方式可以降低系统功耗，RC振荡器方式可节省成本。

建立PIC单片机源程序时，其振荡器方式由配置寄存器CONFIG的D1位和D0位来决定，如表2所示。

1?内部晶体振荡器/陶瓷振荡器在LP、XT和HS这三种方式下，需要在单片机引脚OSC1/CLKIN和OSC2/CLKOUT 的两端接一石英晶体或陶瓷谐振器。

如图1中，只有在HS方式下才需要在振荡回路中加入电阻Rs(100Ω<Rs<1kΩ)。

2?外部时钟源或外部晶体振荡器在LP、XT和HS这三种振荡器方式下，各种PIC单片机芯片既可以用集成在内部的振荡器，也可以接受外部输入的时钟源或外接晶体振荡器。

若用外部时钟源或外接晶体振荡器，可把外部振荡器输出接芯片的OSC1/CLKIN引脚，此时OSC2/CLKOUT引脚开路即可。

图2是外接时钟源的形式，外部晶体独立的振荡器与图2相似。

3?外部RC振荡器RC振荡器主要应用于对时间精度要求不太高的场合。

RC振荡器是在OSC1/CLKIN引脚接一串联电阻电容，如图3所示。

厂家推荐电阻Rext 取值在5kΩ～100kΩ之间。

当Rext小于2?2kΩ时，振荡器的工作可能会变得不稳定或停振；当Rext取值大于1MΩ时，振荡器易受到干扰。

RC振荡器产生的振荡频率fosc，经内部4分频电路分频后从OSC2/CLKOUT输出fosc/4振荡信号，此信号可以用作测试或作其它逻辑电路的同步信号。

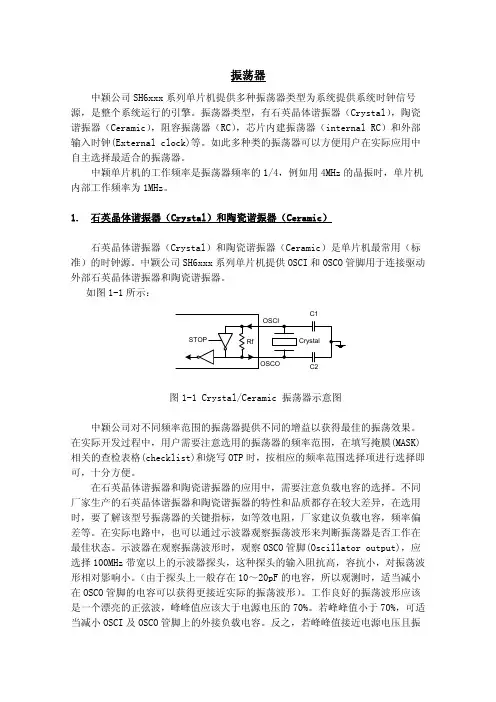

振荡器中颖公司SH6xxx系列单片机提供多种振荡器类型为系统提供系统时钟信号源，是整个系统运行的引擎。

振荡器类型，有石英晶体谐振器（Crystal），陶瓷谐振器（Ceramic），阻容振荡器（RC），芯片内建振荡器（internal RC）和外部输入时钟(External clock)等。

如此多种类的振荡器可以方便用户在实际应用中自主选择最适合的振荡器。

中颖单片机的工作频率是振荡器频率的1/4，例如用4MHz的晶振时，单片机内部工作频率为1MHz。

1.石英晶体谐振器（Crystal）和陶瓷谐振器（Ceramic）石英晶体谐振器（Crystal）和陶瓷谐振器（Ceramic）是单片机最常用（标准）的时钟源。

中颖公司SH6xxx系列单片机提供OSCI和OSCO管脚用于连接驱动外部石英晶体谐振器和陶瓷谐振器。

如图1-1所示：图1-1 Crystal/Ceramic 振荡器示意图中颖公司对不同频率范围的振荡器提供不同的增益以获得最佳的振荡效果。

在实际开发过程中，用户需要注意选用的振荡器的频率范围，在填写掩膜(MASK)相关的查检表格(checklist)和烧写OTP时，按相应的频率范围选择项进行选择即可，十分方便。

在石英晶体谐振器和陶瓷谐振器的应用中，需要注意负载电容的选择。

不同厂家生产的石英晶体谐振器和陶瓷谐振器的特性和品质都存在较大差异，在选用时，要了解该型号振荡器的关键指标，如等效电阻，厂家建议负载电容，频率偏差等。

在实际电路中，也可以通过示波器观察振荡波形来判断振荡器是否工作在最佳状态。

示波器在观察振荡波形时，观察OSCO管脚(Oscillator output)，应选择100MHz带宽以上的示波器探头，这种探头的输入阻抗高，容抗小，对振荡波形相对影响小。

（由于探头上一般存在10～20pF的电容，所以观测时，适当减小在OSCO管脚的电容可以获得更接近实际的振荡波形）。

工作良好的振荡波形应该是一个漂亮的正弦波，峰峰值应该大于电源电压的70%。

压电换能器工作原理
压电换能器是一种能够将机械能转化成电能的装置，其工作原理基于压电效应。

压电效应是指某些晶体在受到外力作用时，会产生电荷的分离，从而产生电势差和电荷累积。

在压电换能器中，通常使用压电材料作为换能器的核心元件。

当外力施加在压电材料上时，材料中的导电性电荷会发生重新分布，从而在材料内部产生电势差。

这个电势差可以形成一个电场，将导电性电荷推向材料的表面，导致表面产生电荷积聚。

通过连接电极，这些电荷积聚可以形成电荷流动，从而产生电流。

压电换能器可以按照不同的工作方式进行分类。

最常见的工作方式有压电陶瓷薄片和压电陶瓷振荡器。

压电陶瓷薄片是通过施加外力使压电陶瓷薄片变形，从而产生电势差的装置。

而压电陶瓷振荡器是通过施加交变外力，使压电陶瓷振动并产生电荷积聚，从而产生交流电流。

压电换能器在实际应用中有广泛的用途，例如压力传感器、声音传感器和振动能量收集器等。

在这些应用中，压电换能器可以将机械能转化为电能，从而实现信号的传输、能量的采集等功能。

压电式点胶阀工作原理
压电式点胶阀是一种用于手动或自动涂胶、点胶的装置。

它是由
压电陶瓷振荡器控制的，当电压施加在振荡器上时，振荡器会产生振动，将胶液通过喷嘴喷出。

具体来说，当压电式点胶阀通电时，振动片开始振动。

这种振动
将导致胶液在喷嘴处形成球形或半球形，将胶液“切断”，并在液体
表面形成液体领先边缘。

随着胶液的控制，这种喷射可以在任何特定
的方向或位置精确进行。

压电式点胶阀的主要优点是其精度和可靠性。

由于其结构简单，
易于控制，并且几乎没有移动部件，因此可以提供高精度的点胶操作，而且还具有非常长的寿命。

陶瓷晶振调频发射电路1.引言1.1 概述概述部分:陶瓷晶振调频发射电路是一种利用陶瓷晶振器实现调频发射的电路系统。

陶瓷晶振调频发射电路在无线通信领域中具有重要的应用价值和发展潜力。

本文将通过对陶瓷晶振的基本原理和特点以及调频发射电路的原理和应用进行探究和分析，来总结陶瓷晶振调频发射电路的优势，并展望其未来的发展前景。

陶瓷晶振作为一种常见的振荡器材料，具有稳定性高、体积小、成本低等特点，使其在无线通信领域被广泛应用。

调频发射电路是一种能够在不同频率间进行切换并实现信号调制的电路系统。

将陶瓷晶振与调频发射电路相结合，可以实现无线通信设备中的信号产生和传输。

在本文的后续部分，将首先介绍陶瓷晶振的基本原理和特点。

陶瓷晶振的工作原理是通过加电场使陶瓷晶体发生机械振动，从而产生稳定的频率信号。

其特点是频率稳定度高、振荡幅度大、温度稳定性好等。

然后，将详细探讨调频发射电路的原理和应用。

调频发射电路通过对信号进行调制和调频，将其转化为适合无线传输的信号。

调频发射电路具有频率切换快、抗干扰能力强、传输距离远等优势。

经过对陶瓷晶振和调频发射电路的分析比较，可以得出陶瓷晶振调频发射电路的优势。

其频率稳定度高和传输距离远，能够满足无线通信设备对稳定信号的要求。

此外，陶瓷晶振调频发射电路体积小、功耗低、制造成本较低，便于实际应用。

展望未来，陶瓷晶振调频发射电路的发展前景广阔。

随着无线通信技术的不断进步和应用领域的拓展，陶瓷晶振调频发射电路有望实现更高的频率稳定度、更快的频率切换速度和更远的传输距离。

此外，随着科技的进步，陶瓷晶振调频发射电路有望与其他相关技术相结合，推动无线通信领域的创新与发展。

综上所述，本文旨在通过对陶瓷晶振调频发射电路的探讨和分析，总结其优势，并展望其未来的发展前景。

通过本文的阐述，相信读者对陶瓷晶振调频发射电路的相关知识和应用将有更深入的理解。

1.2文章结构1.2 文章结构本文按照以下结构进行论述：1) 引言：介绍文章的背景和研究目的，概述陶瓷晶振调频发射电路的重要性。

晶体振荡器陶瓷基座的作用
晶体振荡器陶瓷基座是晶体振荡器中重要的组成部分之一，它主要起到支撑晶体、保护晶体、减少振动衰减等作用。

首先，晶体振荡器的稳定性与晶体的机械稳定性有着密切的关系，而陶瓷基座具有优异的机械性能和稳定性，可以有效地支撑晶体，防止晶体在运行过程中出现机械变形和应力集中，从而保证振荡器的稳定性和精度。

其次，晶体振荡器陶瓷基座还可以起到保护晶体的作用。

陶瓷基座具有优异的耐高温、耐腐蚀、绝缘性能等特点，可以有效地保护晶体免受外界环境的影响，从而延长晶体的使用寿命。

最后，晶体振荡器陶瓷基座还可以减少振动衰减。

在晶体振荡器中，晶体的振动会耗散在基座中，而陶瓷基座具有较低的振动衰减特性，可以有效地减少振动损耗，从而保证振荡器的稳定性和精度。

综上所述，晶体振荡器陶瓷基座在晶体振荡器中具有非常重要的作用，它不仅可以保证晶体的机械稳定性和稳定性，还可以保护晶体、减少振动衰减等，从而提高晶体振荡器的性能和使用寿命。

- 1 -。

广州无线电麦克风方案的无线麦克风设计与制作为了达到频率稳定化，使用陶瓷振荡器FM无线麦克风为利用声音改变振荡频率，以达到将声音传送出去的目的。

此在无线状态下所传送出去的信号，可以利用FM调谐器等接收之。

大多数的FM无线麦克风为使用LC振荡电路。

但是，LC振荡电路容易受到电源电压的变动或温度变化的影响，而使频率变动。

一般地，电源电压虽然可以比较容易稳定化，但是，仍然有温度变化的存在。

结果，还是会使LC振荡的频率发生变动。

此种方法所制作的FM无线麦克风，在每次使用时，必须与接收机的接收稳率重新对齐。

也即是必须调谐。

为了避免每次都需要重新调整接收，可以使用振荡频率的频率稳定度较佳的陶瓷振荡器。

陶瓷振荡器的性能与晶体相似。

在陶瓷振荡器的电感性领域fs, fp晶体的电感性领域fs, fp的数十倍。

因此，在做频率调变(FM)时，使用陶瓷振荡器较容易取得高的调变度或者说“响度”、“拾音灵敏度”等。

所制作的无线电麦克风的概要接收机为可以使用FM调谐器，因此，其接收频率为在76MHz, 90MHz之间。

(可以使用一般的FM收音机接收，但是，为了避免违反无线电波法，其使用范围只在室内使用。

其特征为频率变动小。

)传送频率FM传送频带.76MHz^ 90MHz电波型式FM可能的传输距离20m频率偏移75kHz 电源电压DC306V" "6V电池内藏频率漂移20KHz 以内(由于陶瓷振荡器的种类较少，在此使用较容易取得的12MHz，因此，需要使用7倍频电路。

)为了避免违反电波法，此次所制作的通话传送距离最长为20m，其频率偏移(由于频率调变所产生的频率变化宽幅)与FM广播台同样是75kHz。

3.6V, 6V。

考虑到FM调谐器的选择性，在此设定频率变动为?20kHz以内。

利用振荡电路做频率调变在此使用陶瓷振荡器CSA12. OMX (村田制作所)串联可变电容二极管1SV50，直接将调变信号加在此，可以改变可变电容二极管的静电电容量，达到FM调变的目(为了能使电路容易起振，使用fT较高的晶体管。
