公路工程试验检测(桥梁)-第2章 桥梁检测仪器讲解

公路工程试验检测(桥梁)-第2章 桥梁检测仪器讲解

8
二、桥梁荷载试验仪器
是电阻应变测量技术中最
（一）应变测试仪器设备
2、电阻应变片（计） (1)原理： 应变 应力、应变的关系
重要的基本单元
构件应力
工作原理：将电阻应变计粘贴在被测构件表面上，当构件发生变形时， 应变计与构件一起变形，致使应变计的电阻值发生相应的变化；通过电 阻应变测量装置，可将这种变化测量出来，换算成应变值或者输出与应 变成正比的模拟电信号，用记录仪器记录下来或直接存入计算机，进行 处理得到所需要的应力、应变。
17
二、桥梁荷载试验仪器
c.贴片。用镊子夹脱脂棉球蘸酒精（或丙酮）将贴片位置清洗干净。用手握 住应变片引出线，在其背面均匀涂抹一层胶水，然后放在测点上，调整应变 片的位置，使其可准确定位。 d.进行干燥处理和质量检查粘贴效果。 干燥方法：自然干燥，温度大于15度，相对湿度60%，时间24h。 人工干燥，红外灯泡或电吹风，温度50度，1h。 粘贴质量：粘贴层的好坏、几何位置、粘贴层是否有气泡、引出线完整、 引出线的绝缘度（至少100 f.应变片导线连接。 ，时间长应在200 以上）。 e.应变片的防护。涂防护层，以防止应变片受潮和机械损伤;
形的一块材料上，并与被测构件处于相同温度条件下。 ②工作片补偿法：在同一被测构件上粘贴几个工作应变片，根据电桥的基本
特性及构件的受力情况，将工作片正确地接入电桥中。
22
二、桥梁荷载试验仪器
（一）应变测试仪器设备
3、应变测量的仪器和设备
1）惠斯顿电桥 桥路组合 根据电桥的测量电路，对应变电桥的测量方法有：
功的使用。 ⑤便于长距离测量和采集记录自动化。
⑥可制成各种各样精度很高的传感器，以测量力、位移、加速度等力学量。
12

公路水运工程试验检测人员过渡考试培训资料

公路水运工程试验检测人员过渡考试培训资料

桥梁工程质量评定 桥梁工程结构试验检测仪器设备 原材料试验检测 桥梁工程制品检测 桥梁工程地基与基础检测 桥梁构件状况及耐久性检测评定 桥梁荷载试验与承载力评定
•检测工程师上下而求索
•
•（1）桥梁工程质量评定
路漫漫其修远兮, 吾将上下而求索
•
•（2）桥梁工程结构试验检测仪器设备
路漫漫其修远兮, 吾将上下而求索
•
应变测试仪器设备
3、应变测量的仪器和设备
（1） 温度补偿 ① 温度效应：用应变片测量应变时，它除了能感受试件受力后的变形外，同样也
能感受环境温度变化，并引起电阻应变仪示值变动，这称为温度效应。温度变 化包括：电阻丝温度改变和电阻应变片中产生了温度应变。温度变化1度，可 产生几十个微应变。 ② 温度补偿： 消除温度效应的应变值主要是利用惠斯登电桥桥路的特性进行，称 为温度补偿。 ③ 温度补偿方法是在受力构件上贴上测量片，在一个与材料相同并置于试件附近 ，具有同样温度变化条件但不承受外力作用的小试块上贴温度补偿片。 （2）桥路组合
路漫漫其修远兮, 吾将上下而求索
•
第二部分 主要复习内容
路漫漫其修远兮, 吾将上下而求索
•
第一章 概述
第三节 桥梁工程质量检验评定的依据和方法（P5 ）
1、质量检验评定依据:《公路工程质量检验评定标准》（ JTG F80/1-2004)
2、桥涵工程质量检验评定单元的划分
（1）单位工程：建设项目中，根据签定的合同，具有独立 施工条件的工程，如大、中跨径桥梁、互通式立交、路基 工程等。
析结果和桥梁技术状况评价等。 ③ 详细叙述检查部位的损坏程度及原因，并提出结构部件和总体的维修加固或改
建的建议。
路漫漫其修远兮, 吾将上下而求索

公路工程桥梁涵洞检测技术

公路工程桥梁涵洞检测技术
和质量保证资料）（以桩为例说明）
2)
分
项
工
程
评 分
分项工程得分=∑［检查项目得分×权值］/∑检查项目权值 分项工程得分=∑［检查项目得分×权值］/∑检查项目权值 分项工程评分= 分项工程评分=分项工程得分－外观缺陷扣分－资料不全扣分。
3）检 查 项 目 得 分=检查项目合格率×100 检查项目合格率×
检查项目合格率＝检查合格的点数/该检查项目的全部检查的点（组）数× 检查项目合格率＝检查合格的点数/该检查项目的全部检查的点（组）数×１００％。
外观鉴定：质量保证资料：所用材料、半成品和成品质量
检验结果 材料配比、拌合加工控制检验和试验数据。
质量保证资料: 质量保证资料:质量保证资料应包括以下六个方面： a.所用原材料、 a.所用原材料、
3. 4.
对新形结构、新材料、新工艺需进行试验鉴定。
为质量缺陷、事故提供实测数据。
二 桥涵工程试验检测依据 桥涵工程试验检测的依据(四个层次) 桥涵工程试验检测的依据(四个层次) 第一： 综合基础标准（如《工程结构可靠度设计统一标准》是国家统一标准） （如《工程结构可靠度设计统一标准》 第二： 专业基础标准（如《公路工程技术标准》是行业统一标准） （如《公路工程技术标准》 第三： 专 业 通 用 标 准 第四： 专 业专 用标准
1.梁板结构（支座以上）2.拱式结构（墩、台顶面以上） 1.梁板结构（支座以上）2.拱式结构（墩、台顶面以上）
（二）
下部构造
用于支承桥跨结构，并将桥跨结构的全部荷载传至地基。 下部构造（桥墩、桥台、基础）
（三） 附属构造物 附属构造物（路提、护岸、导流结构物等） 三. 桥梁结构体系 （一） 梁式体系---以它的抗弯能力来承受荷载的。 梁式体系---以它的抗弯能力来承受荷载的。 梁式体系（简支、悬臂、连续）

桥梁结构试验检测仪器设备(一)(二)继续教育答案

桥梁结构试验检测仪器设备(一)(二)继续教育答案

桥梁结构试验检测仪器设备（一）（二）试题第1题用电阻应变片测量桥梁结构的混凝土表面应变，应采用的应变片标距为（）。

A.5~10mmB.20~40mmC.80~100mmD.200~240mm答案:C您的答案：C题目分数：2此题得分：2.0批注：第2题下列不适用于全站仪测量变位的是（）。

A.大跨桥梁挠度B.索塔纵向（横向）位移C.桥梁线形测量D.中小跨径桥梁挠度答案:D您的答案：D题目分数：2此题得分：2.0批注：第3题下列关于位移计测量裂缝宽度说法错误的是（）。

A.可用于裂缝宽度增量测试B.可记录裂缝动态扩展状态C.分辨率相对较低D.测读方便，效率高答案:C您的答案：C题目分数：2此题得分：2.0批注：第4题可用于混凝土结构浅裂缝深度测试的仪器是（）。

A.裂缝测宽仪B.混凝土回弹仪C.电测位移计D.超声检测仪答案:D您的答案：D题目分数：2此题得分：2.0批注：第5题以下哪种传感器不适合进行桥梁结构动态参数测试（）。

A.振弦式应变计B.磁电式拾振器C.压电式加速度计D.电阻应变片答案:A您的答案：A题目分数：2此题得分：2.0批注：第6题某桥实测振动信号需要保留低频和直流分量通过，需要采用的滤波方式是（）。

A.低通滤波B.高通滤波C.带通滤波D.带阻滤波答案:A您的答案：A题目分数：2此题得分：2.0批注：第7题振动法索力测试中，索力计算无需考虑的参数是（）。

A.索横向自振频率B.索的长度C.索单位长度的质量D.索与桥面的夹角答案:D您的答案：D题目分数：2此题得分：2.0批注：第8题回弹仪检测混凝土强度是依据混凝土强度与（）之间存在相关性作为基本原理推定混凝土的抗压强度。

A.表面硬度B.碳化深度C.弹性模量D.波速答案:A您的答案：A题目分数：2此题得分：2.0批注：第9题混凝土中钢筋锈蚀电位的检测方法应采用（）。

A.半电池电位法B.滴定条法C.四电极法D.惠斯顿电桥法答案:A您的答案：A题目分数：3此题得分：3.0批注：第10题某千分表量程为0~1mm，共1000个分度，分辨率为（）。

公路试验检测仪器大全

公路试验检测仪器大全

公路试验检测仪器大全综合甲级1．土：标准筛、摇筛机、比重计、电子天平、烘箱、光电液塑限测定仪、自动击实仪、路面材料强度试验仪、多功能脱模器、CBR试验装置、振动台法试验装置、杠杆压力仪及承载板或路面材料强度仪及配件、三轴仪、自由膨胀率测定装置2．集料：标准筛、摇筛机、压碎竹赦定仪（水泥砼用和沥青路面用）、压力机、洛衫矶磨耗机、加速磨光机、摆式摩擦系数测定仪、冲击试验仪、针片状规准仪、游标卡尺、砂当量试验装置、电子天平、烘箱、细集料棱角性测定装置、测长仪及配件3．石料：电动切石机、砂轮磨平机、压力机、低温试验箱4．水泥：电子天平、水泥净浆搅拌机、水泥标准稠度仪、雷氏夹、煮沸箱、水泥胶砂搅拌机、水泥胶砂振实台、标准恒温恒湿养护箱、电动抗折试验机、压力机、负压筛析仪、水泥胶砂流动度测试仪、透气比表面积仪5．水泥混凝土、砂浆、外加剂：标准养护室、水泥混凝土搅拌机、水泥混凝土标准振动台、压力机、抗折试验夹具、水泥砂浆稠度仪、水泥砂浆分层度仪、胶砂流动度测定仪、坍落度筒、容量筒、含气量测定仪、混凝土贯入阻力仪、混凝土渗透仪、千分表、分析天平、烘箱、比重计、试验筛、劈裂试验夹具、冷冻设备、混凝土动弹性模量测定仪、混凝土磨耗试验机、阳极极化仪、酸度计、螺旋测微计6．无机结合料稳定材料：压力机、直读式测钙仪、分析天平、滴定设备、负压筛析仪、高温炉、电子天平、烘箱、透气比表面积仪7．沥青：针入度仪、低温延度仪、软化点仪、闪点仪、含蜡量测定仪、电炉、动力粘度仪、运动粘度仪、薄膜烘箱、秒表、电子天平、烘箱、恒温水槽、旋转薄膜烘箱、电极板、恩格拉粘度计、道路标准粘度计、标准筛8．沥青混合料：沥青混合料拌和机、马歇尔自动击实仪、浸水天平、烘箱、马歇尔稳定度仪、恒温水槽、沥青抽提仪、轮碾成型机、车辙试验机、路面材料强度测试仪、低温试验箱、最大理论密度测定仪、析漏试验装置、低温弯拉试验装置9．钢筋：万能材料试验机、游标卡尺10.预应力钢绞线：大行程万能试验机、松驰试验机、引伸仪11.土工合成材料:材料试验机、各种专用夹具、厚度试验仪、渗透系数测定仪12.道路工程：环刀、灌砂筒、取芯机、自动弯沉测试设备、自动平整度测试设备、自动车辙测试设备、自动摩擦系数测试设备、路面渗水仪、承载板、路面构造深度自动测试仪、道路探测雷达13.结构混凝土：回弹仪、取芯机、压力机、碳化深度测量装置、钢筋位置及保护层测定仪、非金属超声波检测仪、读数显微镜、钢筋锈蚀测量仪、氯离子含量测定仪或化学滴定装置、混凝土电阻率测量仪14.地基基础：承载板、水准仪、测斜仪、静动力触探仪、百米钻机（配标准贯入试验设备、泥浆泵、岩芯管钻头、取样器等）、压力机15.基桩：非金属超声波检测仪、低应变仪、承载力测试装置、高应变仪16.桥梁隧道结构及构件：静态应变采蜡设备、动态应变采蜡与分析设备、全站仪、挠度测试设备、水准仪、加速度计或拾振器、隧道断面仪17.锚具：锚具试验系统、洛氏硬度计、疲劳试验机18.橡胶支座：≥5000kN压力机、剪切侧向加载系统、老化箱、游标卡尺19.公路线形及几何尺寸：全站仪（或经纬仪、测距仪）、水准仪、钢尺20.交通工程: 几何测量量（刃）具、反光标志逆反射系数测试仪、反光标线逆反射系数测试仪、标线涂层厚度测试装置、摆式摩擦系数测定仪、突起路标发光强度系数测试仪、色彩色差仪（表面色）、磁性涂层测厚仪、超声波测厚仪、全站仪（或测距仪加经纬仪）、分析天平、电子天平、灌砂筒、1.0级电子万能材料试验机（量程不小于200kN）、0.5级电子万能材料试验机、突起路标发光强度系数测试仪、反光膜附着性能测定装置、玻璃珠筛分器、漆膜磨耗仪、恒温恒湿环境试验箱（均匀性不超过±1℃）、气流式盐雾腐蚀试验箱、突起路标抗冲击试验装置或落球冲击试验机、电涡流涂层测厚仪、塑料通信管内壁摩擦系数测定仪、微机控制管材耐压爆破试验机、落锤冲击试验机、弯曲半径试验装置交通工程专项1．通用项目步入式环境试验箱（不小于12m3）、小型高低温湿热环境试验箱、电热恒温干燥箱、恒温恒湿环境试验箱（均匀性不超过±1℃）、电磁震动试验台（不小于3t推力）、气流式盐雾腐蚀试验箱、化学试验器皿、数字万用表、钳形电流表、接地电阻表、视频信号发生器、视岂赦量仪、低速数据测试仪（50bit/s～10M）、通信性能综合分析仪（速率不小于2.5G）、兆欧表、耐电压测试仪、密封防尘试验箱、喷林试验装置、光强计、照度计、亮度计（非接触型）、色彩色差仪、暗室、标准光源、耐环境应力开裂试验装置、耐热应力开裂试验装置、邵式硬度计、巴氏硬度计、0.5级电子万能材料试验机、1.0级电子万能材料试验机（量程不小于200kN）、涂层附着力测定锤、分析天平、架盘天平、电子天平、游标卡尺、板厚千分尺、磁性涂层测厚仪、超声波测厚仪、划刀、几何测量量（刃）具、弯曲半径试验装置、漆膜耐冲击测定器、耐冲击试验机、循环盐雾腐蚀试验箱、氙弧灯老化箱（6500W水冷）、紫外光型加速气候老化试验机、标准逆反射测试系统（30.48m）、维卡软化点测定仪、热变形温度测量仪、氧指数测定仪、熔体流动速率测定仪、光泽度仪、激光粒度分析仪、红外光谱分析仪、金相分析仪、光谱直读分析仪2．交通安全设备灌沙筒、测力计、反光标志逆反射系数测试仪、反光标线逆反射系数测试仪、突起路标发光强度系数测试仪、轮廓标发光强度系数测试仪（或标准逆反射测试系统）、耐密封测量装置、反光膜附着性能测定装置、反光膜抗冲击性能测试仪、突起路标抗冲击试验装置或落球冲击试验机、玻璃珠筛分器、漆膜磨耗仪、标线涂层厚度测试装置、摆式摩擦系数测试仪、放大镜（不小于100倍）加标准液、不粘胎时间测定仪、流动度测定杯、电涡流涂层测厚仪3．机电工程测速雷达、风速计、CO测试仪、烟雾传感器、光时域反射仪、光源（含激光和LED）、光功率计、可变光衰减器、时基铷钟、网络性能分析仪、网络协议分析仪、数字存储示波器（不小于500MHz）、网络线缆认证测试仪、电缆故障综合测试仪、杂波表、电力谐波表、相位表、话缆串扰测试仪、通用信号发生器、声级计、市话模拟呼叫器、高压测试系统、EMC测试系统、场强计、功率计、频谱分析仪、PCM话路传输分析仪、电子温湿度计桥梁隧道专项一、桥梁1．结构混凝土：回弹仪、取芯机、压力机、碳化深度测量装置、钢筋位置及保护层测定仪、非金属超声波检测仪、读数显微镜、钢筋锈蚀测量仪、混凝土电阻率测量仪、氯离子含量测定仪或化学滴定装置2．桥梁结构及构件：静态应变采蜡设备、动态应变采蜡与分析设备、全站仪、挠度测试设备、水准仪、测振传感器、温度测量装置3．地基基础：承载板、水准仪、测斜仪、静动力触探仪、百米钻机（配标准贯入试验设备、泥浆泵、岩芯管钻头、取样器等）、压力机4．基桩：非金属超声波检测仪、低应变仪、承载力测试装置、高应变仪5．施工监测与控制：静态应变采蜡设备、动态应变采蜡与分析设备、全站仪、挠度测试设备、水准仪、测振传感器、温度测量装置6．运营期结构安全监测：静态应变采蜡设备、动态应变采蜡与分析设备、全站仪、挠度测试设备、水准仪、测振传感器、索力计、温度测量装置、GPS测量系统7．钢筋：万能材料试验机、游标卡尺8．预应力钢绞线：大行程万能试验机、松弛试验机、引伸仪9．锚具：锚具试验系统、洛氏硬度计、疲劳试验机10.橡胶支座：≥5000kN压力机、剪切侧向加载系统、老化箱、游标卡尺11.球型支座：≥5000kN压力机、剪切侧向加载系统、游标卡尺、厚度塞尺12.盆式支座：≥5000kN压力机、游标卡尺、厚度塞尺13.伸缩缝：钢直尺、游标卡尺、厚度塞尺14.波纹管：钢直尺、游标卡尺15.线形、几何尺寸：全站仪（或经纬仪、测距仪）、水准仪、钢尺16.索力测量：振动测试系统、锚索计17.钢结构（含索）防护涂装检测：涂层厚度仪18.高强螺栓扭矩：超声测力计、扭力扳手19.钢结构无损探伤：金属超声波探伤仪、射线探伤机、磁探机二、隧道1．隧道现场施工监控量测：自动安平水准仪、隧道断面测量系统、频率读数计、锚杆拉拔计、变形计、周边收敛仪2．隧道地质检测及超前预报：地质探测仪、TSP地震探测仪3．隧道结构及病害检测：地质探测仪、回弹仪、碳化深度测量装置、非金属超声波检测仪、读数显微镜、取芯机4．隧道环境检测：多功能照度计、精密声级计、数字手持式风速计、CO气体检测报警器、能见度检测仪。

道路(公路)桥梁工程监理仪器设备清单

/
磅秤
100Kg济南
符合规范要求
2
2
8
/
电子称
15kg（精度5g）上海
符合规范要求
2
2
8
/
电子称
5kg（精度0.01g）上海
符合规范要求
5
2
3
8
2
电子称
1kg（精度0.01g）上海
符合规范要求
5
1
4
8
2
电子称
30kg（精度10g）上海
符合规范要求
2
2
8
/
量筒
1000、500、250、200、100、50、10（ml）
新标准路面渗透试验仪
浙江
符合规范要求
1
1
8
/
连续式平整度仪
浙江
符合规范要求
1
1
8
/
直尺
3m、2m浙江
符合规范要求
4
4
3
/
电阻式数显温度仪
浙江
符合规范要求
2
2
6
/
红外温度计
上海
符合规范要求
5
5
6
/
泥浆比重计
浙江
符合规范要求
2
2
6
/
弯沉仪（5.4米）
浙江
符合规范要求
2
2
8
/
镀锌层厚度测定仪
浙江
符合规范要求
符合规范要求
10
10
3
/
李氏比重瓶
济南
符合规范要求
10
10
8
/
砂石漏斗
大、小 北京
符合规范要求

公路工程试验检测人员考试桥梁

通过案例分析和实践操作，提高你在实际工作中的应对能力。
考试时间与方式
1 时间分配
考试时间为3小时，根 据题目难易程度进行权 重划分。
2 笔试与实践
3 在线考试
考试包含笔试和实践操 作两部分，评估你的理 论知识和实际操作能力。
考试将在线进行，确保 你可以在任何地点参加 考试。
考试范ቤተ መጻሕፍቲ ባይዱ与重点
桥梁结构
桥梁类型、梁、柱、墩、基 础等结构要素的设计与施工。
材料与质量检测
桥梁材料的性能特点、质量 检测方法和标准。
安全与维护
桥梁安全评估、维修与养护 的知识。
考试通过标准与评分等级
及格标准
总分为100分，及格线为60分。
优秀等级
90分以上为优秀，80-89分为良好，70-79分为中等。
成绩报告
考试结束后，你将收到详细的成绩报告，包括每个考点的得分情况。
常见考点解析与应试技巧
1
桥梁类型
认识各种桥梁类型的特点和适用条件。
2
质量检测
掌握桥梁质量检测的常用方法和评价标准。
3
施工与监理
了解桥梁施工和监理中的关键环节和常见问题。
考试前的备考建议
1 复习重点
重点复习桥梁结构设计、质量检测和安全与维护等方面的知识。
2 模拟演练
通过模拟考试和实践操作，熟悉考试形式和操作流程。
公路工程试验检测人员考 试桥梁
首先，欢迎大家参加公路工程试验检测人员考试，本课程将介绍与桥梁有关 的考试内容、要求以及备考建议，帮助你顺利通过考试。
考试内容与要求
1 详细涵盖
桥梁结构设计、施工与监理、质量检测等方面的知识与技能。
2 深入分析
深入讲解桥梁检测的理论知识、操作技巧以及相关规范和标准。

公路工程试验检测仪器设备检定校准指导手册 (2) ppt课件

“类别”内容与《公路水运工程试验检测机构等级标准》 表2 公路工程试验检测能力基本要求及主要仪器设备中“项目” 对应。其中，道路工程专业与综合甲级1～14 项对应，桥隧工 程专业与桥梁隧道工程专项1～13 项对应，交通工程专业与交 通工程专项1～13 项对应。
（二）编 号 为便于使用及管理，按照《公路水运工程试验检测机构等
JJF 1033-2008 计量标准考核规范 JJF 1069-2012 法定计量检定机构考核规范 CNAS-CL01 检测和校准实验室能力认可准则 CNAS-CL06 量值溯源要求
PPT课件
2
三、术语和定义
1.计量标准：指为了定义、实现、保存或复现量的单位或一个或 多个量值，依据一定标准技术文件，建立的一套用作参考的实物量具、 测量仪器、参考（标准）物质或测量系统。 注：计量标准并不等同于仪器设备的产品标准或检定规程等技术文件，而是依据这 些技 术文件，建立的一套由标准器具及配套设备组成的装置，且这套装置涉及的计量特 性、环境 条件及设施、人员、文件集、测量能力等须经质量技术监督部门考核确认，并取得 相应《计 量标准考核证书》。
级标准》表2 的编排顺序，为仪器设备赋予唯一标识。编号规 则如下图。
PPT课件
4
除首两位为英文字母外，其余均采用阿拉伯数字。其 中，“专业”编号是指仪器设备所归属的专业领域，分别 为道路工程专业（01）、桥隧工程专业（02）和交通工程 专业（03）；“项目”编号是指按照《公路水运工程试验 检测机构等级标准》表2，仪器设备所属项目的顺序号。其 中，道路工程专业按照公路工程综合甲级编排，桥隧工程 专业按照桥梁隧道工程专项编排，交通工程专业按照交通 工程专项编排；“设备”编号是指按照《公路水运工程试 验检测机构等级标准》表2，对应所属项目仪器设备在“设 备配置”栏中的顺序号。

公路工程试验检测

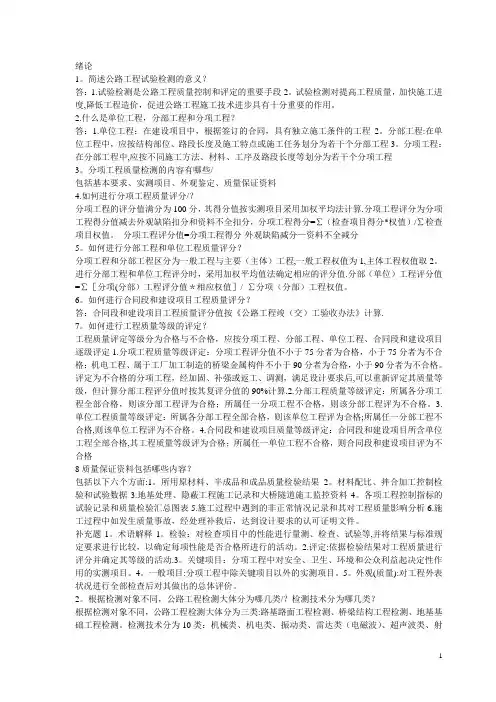

绪论1。

简述公路工程试验检测的意义？答：1.试验检测是公路工程质量控制和评定的重要手段2。

试验检测对提高工程质量，加快施工进度,降低工程造价，促进公路工程施工技术进步具有十分重要的作用。

2.什么是单位工程，分部工程和分项工程？答：1.单位工程：在建设项目中，根据签订的合同，具有独立施工条件的工程2。

分部工程:在单位工程中，应按结构部位、路段长度及施工特点或施工任务划分为若干个分部工程3。

分项工程：在分部工程中,应按不同施工方法、材料、工序及路段长度等划分为若干个分项工程3。

分项工程质量检测的内容有哪些/包括基本要求、实测项目、外观鉴定、质量保证资料4.如何进行分项工程质量评分/？分项工程的评分值满分为100分，其得分值按实测项目采用加权平均法计算.分项工程评分为分项工程得分值减去外观缺陷扣分和资料不全扣分，分项工程得分=∑（检查项目得分*权值）/∑检查项目权值。

分项工程评分值=分项工程得分-外观缺陷减分—资料不全减分5。

如何进行分部工程和单位工程质量评分？分项工程和分部工程区分为一般工程与主要（主体）工程,一般工程权值为1,主体工程权值取2。

进行分部工程和单位工程评分时，采用加权平均值法确定相应的评分值.分部（单位）工程评分值=∑［分项(分部）工程评分值＊相应权值］/ ∑分项（分部）工程权值。

6。

如何进行合同段和建设项目工程质量评分？答：合同段和建设项目工程质量评分值按《公路工程竣（交）工验收办法》计算.7。

如何进行工程质量等级的评定？工程质量评定等级分为合格与不合格，应按分项工程、分部工程、单位工程、合同段和建设项目逐级评定1.分项工程质量等级评定：分项工程评分值不小于75分者为合格，小于75分者为不合格；机电工程、属于工厂加工制造的桥梁金属构件不小于90分者为合格，小于90分者为不合格。

评定为不合格的分项工程，经加固、补强或返工、调测，满足设计要求后,可以重新评定其质量等级，但计算分部工程评分值时按其复评分值的90%计算.2.分部工程质量等级评定：所属各分项工程全部合格，则该分部工程评为合格；所属任一分项工程不合格，则该分部工程评为不合格。

  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
功的使用。 ⑤便于长距离测量和采集记录自动化。
⑥可制成各种各样精度很高的传感器，以测量力、位移、加速度等力学量。
12
二、桥梁荷载试验仪器
（一）应变测试仪器设备
(3)电阻应变片（计）种类
①丝式应变计，阻值为50~400欧。 ②箔式应变计，阻值为60~1000。 ③应变花，测试结构的平面应力和平面应变。
9
二、桥梁荷载试验仪器
（一）应变测试仪器设备
电阻应变计公式
1)．单位应变所造成的相对电阻变化 2)．电阻应变计输出信号与输入信号在数量上的关系 3)．电阻变化率对应变的灵敏度 4)．机械量与电量之间的转换关系
10
单选题：应变片的电阻值是指( A ) A 在没有安装,也不受外力的情况下,于室温下测定的电阻值. B 应变片粘贴到构件表面上后的电阻值,因为它考虑了其他因
17
二、桥梁荷载试验仪器
c.贴片。用镊子夹脱脂棉球蘸酒精（或丙酮）将贴片位置清洗干净。用手握 住应变片引出线，在其背面均匀涂抹一层胶水，然后放在测点上，调整应变 片的位置，使其可准确定位。 d.进行干燥处理和质量检查粘贴效果。 干燥方法：自然干燥，温度大于15度，相对湿度60%，时间24h。 人工干燥，红外灯泡或电吹风，温度50度，1h。 粘贴质量：粘贴层的好坏、几何位置、粘贴层是否有气泡、引出线完整、 引出线的绝缘度（至少100 f.应变片导线连接。 ，时间长应在200 以上）。 e.应变片的防护。涂防护层，以防止应变片受潮和机械损伤;
混凝土则用10mm×（80~100）mm。石材用20~40mm。
一般的结构试验，采用120Ω纸基金属丝应变片就可满足试验要求。
1.对于混凝土结构一般采用12012纸基金属丝应变片，标距为(B)
采用120g纸基金属丝应变片就可满足试验要求。其标距可结合
试件的材料来选定，如钢材常用5～20mm，混凝土则用40～ 150mm，石材用20～40mm。 A. 5～200mm B. 40～150mm C. 20～40mm D. 5到20
13
二、桥梁荷载试验仪器
（一）应变测试仪器设备
(3)电阻应变片（计）选用 根据被测试件所处的环境条件、材料的匀质程度、重要程度、应变范围综
合考虑。主要是把握标距和种类。
标距：匀质的或局部应力集中梯度比较大的，选用小标距的； 非匀质的或局部应力集中梯度小的，选用大标距的。
标距可结合试件的材料来选定，如钢材常用2mm×（5~20）mm
二、桥梁荷载试验仪器
（一）应变测试仪器设备
(2)电阻应变片（计）优点
①灵敏度高。电阻应变仪可以精确地分辨出1 x 10-6应变。
②电阻片尺寸小且粘贴牢固。
③电阻片质量小。 ④可以在高温（800-100℃）、低温（-100-70℃）、高压（上万个大气
压）、高速旋转（几千转／mm-几万转／mm）、核幅射等特殊条件下成
15
二、桥梁荷载试验仪器
（一）应变测试仪器设备
（4）粘贴 粘贴剂：快干胶: 热固性树脂胶: （5）粘贴技术或者步骤 501快干胶和502快干胶 环氧树脂胶
16
二、桥梁荷载试验仪器
a.选片。用放大镜对应变片进行检查，保证选用的应变片无缺陷和破损，好 的应变计丝栅平直整齐、均匀、无气泡、无霉、无锈蚀，基底和覆盖层无破
2.对钢筋混凝土梁表面进行正应力检测，应选贴( )。 D A、应变花 B．2mm标距单轴应变片 C、5-20mm标距单轴应变片 D．40-150mm标距单轴应变 片
3．在材料不均匀、强度不等的材料如混凝土上应选用C ( )的应 变片。 A．大标距 B、小标距 C、介于大小标距之间 D．任意标 距 提示:教材P23
素的影响.
C 上述两种方法的平均值 D 应变片在没有安装,室温下,受标准力作用下的电阻值.
提示：电阻的概念
电阻应变仪的输出单位为微应变，一个应变等于( C )。 A.1×103με B.1×10-3με C. 1×10-6με D.1×106με 提示：电阻应变仪可以精确地分辨出1X10-6应变。
11
公路工程试验检测考试
桥梁部分：
第2章 检测仪器
1
2
第二章 桥梁工程结构试验检测仪器设备
3
一、仪器性能的基本技术指标
基本技术指标
1．测量精度：测量精度系指仪器所具有的可读数能力（最小分辨率）。 2．量程：仪器的最大测量范围（在动态测试中称作动态范围）。 3．灵敏度：被测物理量的单位变化引起的仪器读数值（输出与输入的比 值）叫做灵敏度，数值上它与精度互为倒数。 4．信噪比（S/N）：仪器测得的信号中信号（Signal）与同时测得的噪声 （Noise）的比值，称作信噪比。信噪比越大，测量效果越好。 5．稳定比：仪器稳定性指仪器较长时间使用或受环境条件干扰影响时， 其指示值的稳定程度。
4
一、仪器性能的基本技术指标
6．误差：（1）绝对误差； （2）相对误差： 7．试验仪器标定和校准
出厂必须经过国家认可的计量论证或检测标定，并出具仪器性能指标说明； 使用过程中还需要定期（每一年或半年一次）对仪器主要技术指标进行（如精度、量程等）能够满足桥梁结构（野外、室内）试验的具体要求。 （2）使用时不影响原结构的受力性能和工作情况。 （3）使用方便、结构可靠、经济耐用。
5
二、桥梁荷载试验仪器
桥梁静、动荷载试验仪器分类表 序号 参数 机械式仪器 电（声光）测仪器
1
应变
千分表、引伸仪、手 电阻应变计、电阻应变仪、数据采集 持应变仪 器、数据采集系统 千分表、百分表、挠 位移计、水准仪、经纬仪、全站仪、 度计 测距仪 读数尺 超声波探测仪、读数显微镜、数码裂 缝检测仪
损，且同批误差小于0.5Ω。
b.表面处理。先初步画出贴片位置、用砂布或砂轮机将贴片位置打磨平整， 混凝土表面无浮浆，必要时涂底胶处理，待固化后再次打磨。打磨方向与贴 片方向斜交，在打磨平整的部位准确画出测点的纵、横中心及贴片方向。 (混凝土) 钢构件：可用砂轮片、钢丝刷等对试件去锈，去锈的长度比应变计长2 3 倍。螺纹钢筋在不损伤有效面积的条件下，磨去几个螺纹。去锈以后，需 用砂纸(先粗后细)或各向磨光机抛光，使光洁度达到要求。抛光结束前的砂 削方向应与贴片方向斜交（不要平行) 。
2 3
变位 裂缝
6
二、桥梁荷载试验仪器
机械式测试仪器: 优点：准确度高，对环境适应性强，读数有一定的灵敏度，可靠直观， 可重复使用，其性能在多方面能满足桥梁试验检测要求。 缺点：灵敏度较差，不便于远距离操作，难以自动测量与记录。 电测仪器： 特点：是发展更新块，精度比较高，量程也比机械式大的多，目前在 许多方面已基本取代机械式仪器。
