功率放大器设计的关键：输出匹配电路的性能要点

放大电路设计案例放大电路是电子学中一个重要的概念，它用于将输入的信号放大到合适的幅度。

在实际应用中，放大电路被广泛应用于音频放大、无线通信、显示设备等领域。

本文将通过一个设计案例，详细介绍放大电路的设计过程和注意事项。

1. 设计要求我们需要设计一个放大电路，将输入的音频信号放大到足够的幅度，以便驱动扬声器输出声音。

该放大电路需要满足以下要求： - 输入阻抗大，以避免对音频源的影响；- 输出阻抗小，以提供足够的功率输出；- 频率响应平坦，在听觉范围内能够保持音频信号的准确性；- 电路稳定可靠，不易产生失真或噪声。

2. 电路设计根据设计要求，我们选择使用一个共射放大电路。

该电路可以提供较高的电压增益和较低的输出阻抗。

以下是电路设计的关键参数和步骤：2.1 输入级设计输入级的作用是提供电压放大。

为了满足输入阻抗大的要求，我们选择使用一个高阻抗的场效应管作为输入级。

场效应管的参数选择需要根据具体情况来确定，可以通过仿真软件进行优化。

2.2 中间级设计中间级的作用是进一步放大电压信号。

我们可以选择使用一个晶体管来实现中间级的放大。

晶体管的选择要根据输入电压和输出电压的幅度来确定，同时要注意与输入级和输出级之间的匹配。

2.3 输出级设计输出级的作用是提供足够的功率输出，并将信号驱动扬声器。

为了满足输出阻抗小的要求，我们可以选择使用一个功率放大器作为输出级。

功率放大器的选择可以根据输出功率和负载特性来确定，同时要注意与前一级之间的匹配。

3. 注意事项在放大电路的设计过程中，需要注意以下几个问题以确保电路的性能和可靠性：3.1 功耗和散热放大电路在工作过程中会产生一定的功耗，因此需要注意散热的问题。

合理设计散热系统，确保电路在长时间工作时不会过热。

3.2 稳定性和反馈为了提高电路的稳定性，可以采用负反馈技术。

通过添加反馈电路，可以减小电路的非线性失真和频率响应的变化。

3.3 抗干扰和抗放大器放大电路在实际应用中可能会受到各种干扰，如电源干扰、电磁干扰等。

功率放大器设计的关键：输出匹配电路的性能2008-05-15 17:51:20 作者：未知来源:电子设计技术关键字：功率放大器匹配电路匹配网络s参数串联电阻输出功率Cout耗散功率网络分析仪高Q值对于任何功率放大器（功率放大器）设计，输出匹配电路的性能都是个关键。

但是，在设计过程中，有一个问题常常为人们所忽视，那就是输出匹配电路的功率损耗。

这些功率损耗出现在匹配网络的电容器、电感器，以及其他耗能元件中。

功率损耗会降低功率放大器的工作效率及功率输出能力。

因为输出匹配电路并不是一个50Ω的元件，所以耗散损失与传感器增益有很大的区别。

输出匹配的具体电路不同，损耗也不一样。

对于设计者而言，即使他没有选择不同技术的余地，在带宽和耗散损失之间，在设计方面仍然可以做很多折衷。

匹配网络是用来实现阻抗变化的，就像是功率从一个系统或子系统传送另一个系统或者子系统，RF设计者们在这上面下了很大的功夫。

对于功率放大器，阻抗控制着传送到输出端的功率大小，它的增益，还有它产生的噪声。

因此，功率放大器匹配网络的设计是性能达到最优的关键。

损耗有不同的定义，但是这里我们关心的是在匹配网络中，RF功率以热量的形式耗散掉的损耗。

这些损耗掉的功率是没有任何用途。

依据匹配电路功能的不同，损耗的可接受范围也不同。

对功率放大器来讲，输出匹配损耗一直是人们关注的问题，因为这牵涉到很大的功率。

效率低不仅会缩短通话时间，而且还会在散热和可靠性方面带来很大的问题。

例如，一个GSM功率放大器工作在3.5V电压时，效率是55%，能够输出34dBm的功率。

在输出功率为最大时，功率放大器的电流为1.3A。

匹配的损耗在0.5dB到1dB的数量级，这与输出匹配的具体电路有关。

在没有耗散损失时，功率放大器的效率为62%到69%。

尽管损耗是无法完全避免的，但是这个例子告诉我们，在功率放大器匹配网络中，损耗是首要问题。

耗散损失现在我们来看一个网络，研究一个匹配网络（图1a）中的耗散损失。

高保真音频功率放大器设计高保真音频功率放大器是一种能够放大电信号的设备，用于驱动扬声器或头戴耳机等音响设备。

它的设计目标是尽可能地保持输入信号的原始特性，同时输出高质量的音频信号。

本文将介绍高保真音频功率放大器的设计中的关键因素和步骤。

首先，设计一个高保真音频功率放大器的关键因素之一是选择合适的放大器拓扑结构。

通常使用AB类放大器作为高保真音频功率放大器的基本拓扑结构。

AB类放大器有两个工作状态，A类状态用于低功率操作，而B类状态用于高功率操作，这可以提供高效率和低失真的输出。

其次，使用线性化技术对放大器进行线性化处理也是关键因素之一、线性化技术的目的是减小失真并提高放大器的线性度。

常见的线性化技术包括负反馈、反噪音技术、温度补偿技术等。

负反馈是一种将输出信号与输入信号相比较的技术，通过调节放大器的增益和频率响应来减小失真。

反噪音技术通过消除输入信号中的噪音来提高放大器的信噪比。

温度补偿技术可以有效地消除温度对放大器性能的影响。

另外，选取合适的元件和电路参数也是设计高保真音频功率放大器的重要步骤之一、首先，选取合适的功率管要求其具有低失真、高带宽等特性。

其次，电源的设计也很关键。

音频功率放大器的电源设计需要保证输出信号的稳定性和供电的整洁性，以避免电源噪声对音频信号的干扰。

辅助电路、滤波器、阻抗匹配网络等也需要合理选取和设计。

最后，进行实际的电路实现和调试是设计过程的最后一步。

设计者需要通过仿真和实际测量来验证设计的性能和指标。

同时，还需要不断地调整电路参数和元件选择，以达到设计要求。

综上所述，设计高保真音频功率放大器需要考虑到拓扑结构的选择、线性化技术的应用、元件和电路参数的选取等关键因素。

通过合理设计和调试，可以实现高保真和低失真的音频放大效果。

放大器输入端、输出端阻抗匹配的原则下载提示：该文档是本店铺精心编制而成的，希望大家下载后，能够帮助大家解决实际问题。

文档下载后可定制修改，请根据实际需要进行调整和使用，谢谢！本店铺为大家提供各种类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，想了解不同资料格式和写法，敬请关注！Download tips: This document is carefully compiled by this editor. I hope that after you download it, it can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you! In addition, this shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts, other materials and so on, want to know different data formats and writing methods, please pay attention!1. 引言在电子电路设计中，放大器是一个至关重要的组件，用于增大信号的幅度。

高频功率放大器设计高频功率放大器是一种用于增加高频信号功率输出的电子设备，主要应用于通信、雷达、无线电、电视和音频等领域。

设计高频功率放大器需要考虑功率放大、频率响应、线性度等因素，下面我将详细介绍高频功率放大器的设计步骤。

首先，设计高频功率放大器需要确定所需的功率输出范围。

根据应用要求，可以计算出所需的输出功率，并根据这个值来选择合适的功率放大器类型，如B级、C级或D级等。

其次，选择合适的放大器架构。

目前常用的高频功率放大器架构有共射极、共基极和共集极，根据具体的应用需求选择适合的架构。

然后，根据设定的频率范围来选择合适的放大器工作频带。

高频功率放大器的频率响应是一个非常重要的指标，需要保证在所需的频率范围内具有良好的线性度和稳定性。

接下来，设计放大器的输入和输出匹配网络。

输入和输出匹配网络需要根据放大器的输入和输出特性来设计，以实现最大功率传输和防止信号的反射。

然后，根据应用需求选择合适的功率管或晶体管。

功率管或晶体管的选择需要考虑其工作频率、输出功率和效率等因素，同时要注意功率管或晶体管的稳定性和可靠性。

在设计过程中需要进行仿真和测试。

使用电磁仿真软件可以模拟和分析放大器的性能，如增益、幅度、相位等。

同时，还需要进行实际的电路板制作和搭建实验平台，进行实际的测试和调试工作。

最后，对设计的高频功率放大器进行优化和改进。

根据实际测试结果，可以进一步调整电路参数和组件选择，以提高功率放大器的性能和稳定性。

总结起来，高频功率放大器设计需要考虑功率输出范围、放大器架构、频率响应、输入输出匹配网络、功率管选型等因素。

通过仿真和测试来验证设计的性能，并进行优化改进。

高频功率放大器的设计是一个复杂而重要的工作，需要结合理论知识和实践经验，才能得到满足应用需求的高性能放大器。

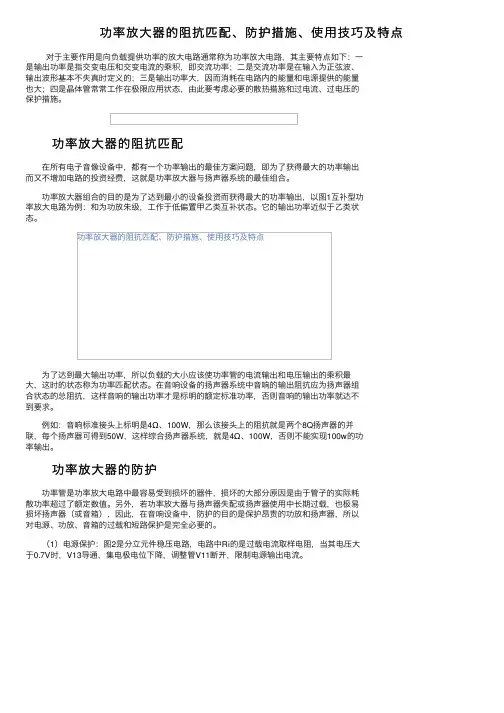

功率放⼤器的阻抗匹配、防护措施、使⽤技巧及特点 对于主要作⽤是向负载提供功率的放⼤电路通常称为功率放⼤电路，其主要特点如下：⼀是输出功率是指交变电压和交变电流的乘积，即交流功率；⼆是交流功率是在输⼊为正弦波、输出波形基本不失真时定义的；三是输出功率⼤，因⽽消耗在电路内的能量和电源提供的能量也⼤；四是晶体管常常⼯作在极限应⽤状态，由此要考虑必要的散热措施和过电流、过电压的保护措施。

功率放⼤器的阻抗匹配 在所有电⼦⾳像设备中，都有⼀个功率输出的最佳⽅案问题，即为了获得最⼤的功率输出⽽⼜不增加电路的投资经费，这就是功率放⼤器与扬声器系统的最佳组合。

功率放⼤器组合的⽬的是为了达到最⼩的设备投资⽽获得最⼤的功率输出，以图1互补型功率放⼤电路为例：和为功放朱级，⼯作于低偏置甲⼄类互补状态。

它的输出功率近似于⼄类状态。

功率放⼤器的阻抗匹配、防护措施、使⽤技巧及特点 为了达到最⼤输出功率，所以负载的⼤⼩应该使功率管的电流输出和电压输出的乘积最⼤，这时的状态称为功率匹配状态。

在⾳响设备的扬声器系统中⾳响的输出阻抗应为扬声器组合状态的总阻抗，这样⾳响的输出功率才是标明的额定标准功率，否则⾳响的输出功率就达不到要求。

例如：⾳响标准接头上标明是4Ω、100W，那么该接头上的阻抗就是两个8Q扬声器的并联，每个扬声器可得到50W，这样综合扬声器系统，就是4Ω、100W，否则不能实现100w的功率输出。

功率放⼤器的防护 功率管是功率放⼤电路中最容易受到损坏的器件，损坏的⼤部分原因是由于管⼦的实际耗散功率超过了额定数值。

另外，若功率放⼤器与扬声器失配或扬声器使⽤中长期过载，也极易损坏扬声器（或⾳箱），因此，在⾳响设备中，防护的⽬的是保护昂贵的功放和扬声器，所以对电源、功放、⾳箱的过载和短路保护是完全必要的。

（1）电源保护：图2是分⽴元件稳压电路，电路中Ri的是过载电流取样电阻，当其电压⼤于0.7V时，V13导通，集电极电位下降，调整管V11断开，限制电源输出电流。

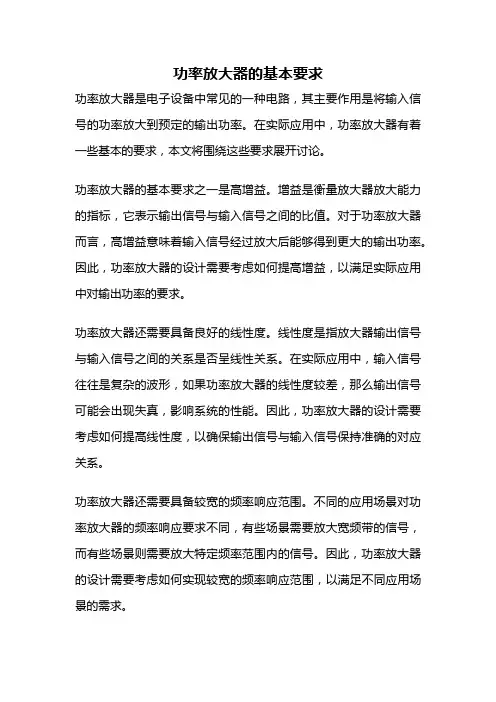

功率放大器的基本要求功率放大器是电子设备中常见的一种电路，其主要作用是将输入信号的功率放大到预定的输出功率。

在实际应用中，功率放大器有着一些基本的要求，本文将围绕这些要求展开讨论。

功率放大器的基本要求之一是高增益。

增益是衡量放大器放大能力的指标，它表示输出信号与输入信号之间的比值。

对于功率放大器而言，高增益意味着输入信号经过放大后能够得到更大的输出功率。

因此，功率放大器的设计需要考虑如何提高增益，以满足实际应用中对输出功率的要求。

功率放大器还需要具备良好的线性度。

线性度是指放大器输出信号与输入信号之间的关系是否呈线性关系。

在实际应用中，输入信号往往是复杂的波形，如果功率放大器的线性度较差，那么输出信号可能会出现失真，影响系统的性能。

因此，功率放大器的设计需要考虑如何提高线性度，以确保输出信号与输入信号保持准确的对应关系。

功率放大器还需要具备较宽的频率响应范围。

不同的应用场景对功率放大器的频率响应要求不同，有些场景需要放大宽频带的信号，而有些场景则需要放大特定频率范围内的信号。

因此，功率放大器的设计需要考虑如何实现较宽的频率响应范围，以满足不同应用场景的需求。

功率放大器还需要具备较低的噪声系数。

噪声是指在放大器中引入的非理想信号，它会与输入信号叠加在一起，导致输出信号的质量下降。

因此，功率放大器的设计需要考虑如何降低噪声系数，以提高系统的信噪比，保证输出信号的清晰度。

功率放大器还需要具备较高的效率。

效率是指输出功率与输入功率之间的比值，它表示功率放大器将输入功率转化为输出功率的能力。

高效率的功率放大器可以降低能量的损耗，减少系统的发热问题。

因此，功率放大器的设计需要考虑如何提高效率，以提高系统的能量利用率。

总结起来，功率放大器的基本要求包括高增益、良好的线性度、较宽的频率响应范围、较低的噪声系数和较高的效率。

这些要求相互关联，需要在设计过程中进行综合考虑。

当然，不同的应用场景对功率放大器的要求也有所不同，因此，在实际应用中，还需要根据具体需求来进行定制设计。

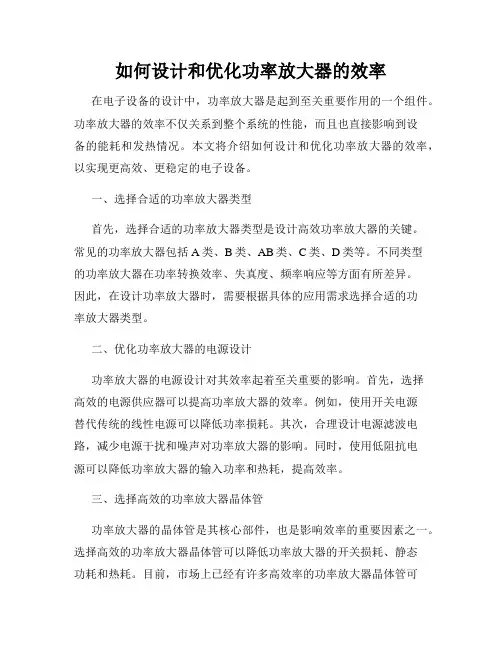

如何设计和优化功率放大器的效率在电子设备的设计中，功率放大器是起到至关重要作用的一个组件。

功率放大器的效率不仅关系到整个系统的性能，而且也直接影响到设备的能耗和发热情况。

本文将介绍如何设计和优化功率放大器的效率，以实现更高效、更稳定的电子设备。

一、选择合适的功率放大器类型首先，选择合适的功率放大器类型是设计高效功率放大器的关键。

常见的功率放大器包括A类、B类、AB类、C类、D类等。

不同类型的功率放大器在功率转换效率、失真度、频率响应等方面有所差异。

因此，在设计功率放大器时，需要根据具体的应用需求选择合适的功率放大器类型。

二、优化功率放大器的电源设计功率放大器的电源设计对其效率起着至关重要的影响。

首先，选择高效的电源供应器可以提高功率放大器的效率。

例如，使用开关电源替代传统的线性电源可以降低功率损耗。

其次，合理设计电源滤波电路，减少电源干扰和噪声对功率放大器的影响。

同时，使用低阻抗电源可以降低功率放大器的输入功率和热耗，提高效率。

三、选择高效的功率放大器晶体管功率放大器的晶体管是其核心部件，也是影响效率的重要因素之一。

选择高效的功率放大器晶体管可以降低功率放大器的开关损耗、静态功耗和热耗。

目前，市场上已经有许多高效率的功率放大器晶体管可供选择。

在选择时，需要综合考虑晶体管的失真度、开关速度和功率转换效率等指标，并参考厂家提供的数据手册进行评估。

四、合理设计功率放大器的输出匹配网络功率放大器的输出匹配网络的设计对其效率起着重要的影响。

通过合理设计输出匹配网络，可以降低功率放大器的反射损耗和功率损耗。

一种常见的方法是使用L型、π型或T型网络来匹配功率放大器的输出阻抗和负载阻抗。

同时，根据具体的应用需求，可以采用变压器、功率分配器等技术，在输出匹配网络中进行进一步的优化。

五、合理布局和散热设计合理的功率放大器布局和散热设计可以有效降低功率放大器的温度，减少热耗，提高效率。

首先，将功率放大器的关键元件放置在较大的散热片上，增加散热面积。

高效率逆F类功率放大器设计逆F类功率放大器是一种高效率的功率放大器，据统计，逆F类功率放大器的效率可以达到80%以上，因此受到广泛关注和应用。

在这篇文档中，我们将介绍逆F类功率放大器的基本原理、设计步骤和注意事项。

逆F类功率放大器原理逆F类功率放大器是一种分级输出的功率放大器，其输出级的输出管VCE一般是接在负载上，输出管的CO-C1-C2组成的谐振回路称为谐振限值。

当输入信号幅度较小时，输出管工作于开启状态，在其VCE上形成几乎相等的反向电压，此时谐振回路中谐振电容C1和C2的反向电势相等，处于同相位。

随着输入信号幅度的增大，输出管的开启时间逐渐缩小，输出管的VCE上的反向电压变小，谐振电容C1和C2 的反向电势逐渐失去同相位，开始对负载产生正向电势，输出管的NF变大，电势随之增加。

当输入信号最大幅度达到时，输出管的开启时间很小（一般小于180度），此时VCE上的反向电压接近零，谐振电容C1和C2的反向电势相等，处于反相位。

因此，输出管的NF达到最大值，最大工作状态下输出管的CO-C1-C2组成了开路谐振回路。

逆F类功率放大器设计步骤逆F类功率放大器设计步骤如下：步骤一：确定基础参考点通常情况下，在逆F类功率放大器的设计中，需要先确定基础参考点，以便在后续设设计过程中方便参考。

基础参考点的选取一般考虑到芯片的集成度，以及在后续的设计过程中使用方便等因素。

步骤二：选取放大器管、负载及发射器根据设计需求，在此步骤中需要选取合适的功率管、负载和发射器。

功率管的选取需要考虑到其承受功率和频率带宽等因素，负载的选取要考虑到其工作频率和阻抗匹配等因素，发射器的选取需要考虑到其带宽、噪声系数和线性度等因素。

步骤三：计算谐振电容在第二步选取相应的负载和发射管之后，需要计算出谐振电容值，以满足放大器在设计频率下的谐振情况。

谐振电容的计算可以参考公式：C1 = 1 / (2 * π * f * (L1 + L2 - k * M))C2 = 1 / (2 * π * f * (L2 + L3 - k * M))其中，f为设计频率，L1、L2和L3分别为负载、共振腔和发射器的电感值，M为彼此之间的互感值，k为金属芯片内共振腔长度的占比。

功率集成电路设计与分析功率集成电路（Power Integrated Circuit，简称PIC）是一种集成了功率放大器、电源管理和电源控制等功能的芯片。

它在电子设备中扮演着至关重要的角色。

本文将对功率集成电路的设计与分析进行探讨。

一、引言随着电子设备的迅速发展，对功率集成电路的需求不断增长。

功率集成电路的设计和分析在保证设备性能和效率的同时，还要满足功率管理和节能环保的要求。

二、功率集成电路的设计原理功率集成电路的设计需要综合考虑电源电压、电流、功率损耗和效率等因素。

以下是功率集成电路设计的一般原理：1. 分析需求：根据具体应用领域和设备要求，确定功率集成电路的功能和性能需求。

2. 电源管理：设计合适的电源管理电路，包括电源输入稳压、滤波和保护等功能。

3. 功率放大器设计：选择合适的功率放大器类型（如BTL、SE、Class-D等），设计匹配电路，以提高功率输出和音质。

4. 效率优化：通过降低功率损耗、增强电路效率以及采用节能技术等手段，优化功率集成电路的全面性能。

三、功率集成电路设计的关键技术1. 封装与散热设计：功率集成电路的散热问题是设计中需要重点考虑的因素。

封装和散热设计要兼顾性能和可靠性，以保证电路正常工作。

2. 电源管理技术：理想的电源管理技术应能提供稳定的电源电压、高效的能量转换，以及保护电路免受过电流、过电压等问题的影响。

3. 信号完整性：功率集成电路在工作过程中不可避免会受到噪声和干扰的影响，设计时要采取合适的屏蔽和滤波措施，保证信号的完整性和稳定性。

四、功率集成电路的分析方法1. 性能测试与分析：通过实验和测试，评估功率集成电路的工作性能、效率和负载能力等，以确定是否满足设计要求。

2. 故障诊断与分析：当功率集成电路出现故障时，需要运用电路分析的方法，检测并诊断故障原因，进行修复和维护。

3. 设计验证与仿真：利用计算机仿真软件，对功率集成电路进行验证和测试，以提前发现潜在问题，确保设计的准确性和稳定性。
