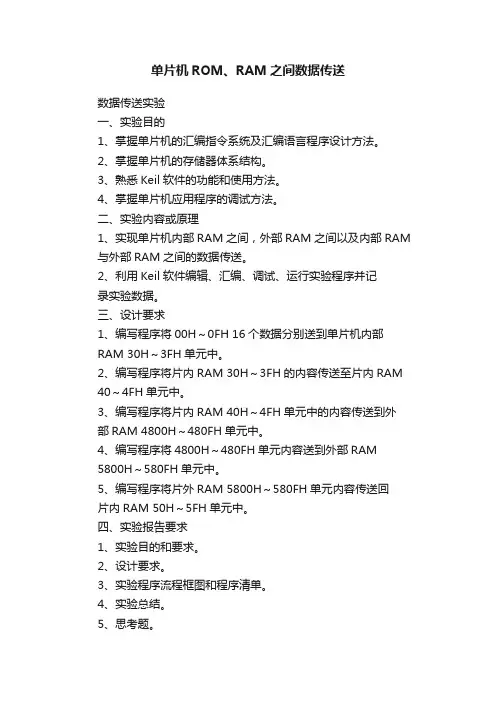

单片机ROM、RAM之间数据传送数据传送实验一、实验目的1、掌握单片机的汇编指令系统及汇编语言程序设计方法。
2、掌握单片机的存储器体系结构。
3、熟悉Keil软件的功能和使用方法。
4、掌握单片机应用程序的调试方法。
二、实验内容或原理1、实现单片机内部RAM之间，外部RAM之间以及内部RAM 与外部RAM之间的数据传送。
2、利用Keil软件编辑、汇编、调试、运行实验程序并记录实验数据。
三、设计要求1、编写程序将00H～0FH 16个数据分别送到单片机内部RAM 30H～3FH单元中。
2、编写程序将片内RAM 30H～3FH的内容传送至片内RAM 40～4FH单元中。
3、编写程序将片内RAM 40H～4FH单元中的内容传送到外部RAM 4800H～480FH单元中。
4、编写程序将4800H～480FH单元内容送到外部RAM 5800H～580FH单元中。
5、编写程序将片外RAM 5800H～580FH单元内容传送回片内RAM 50H～5FH单元中。
四、实验报告要求1、实验目的和要求。
2、设计要求。
3、实验程序流程框图和程序清单。
4、实验总结。
5、思考题。
五、思考题1、说明MCS-51系列单片机对片内RAM和片外RAM存贮器各有哪些寻址方式？2、说明指令MOV A，20H和MOV C，20H中的20H含义有什么不同？传送指令中的助记符MOV，MOVX，MOVC各适用于访问哪个存储器空间？程序如下：ORG 0000HSTART: LJMP MAINORG 0030HMAIN: MOV PSW, #00HMOV R0, #20HMOV R3, #96ML: MOV @R0, #00HDJNZ R3, MLTAB: MOV DPTR, #SHUJUMOV R0, #30HMOV R4, #16TAB1: CLR AMOVC A, @A+DPTRMOV @R0, AINC R0INC DPTRDJNZ R4, TAB1LCALL FUNSHUJU: DB 00H,01H,02H,03H,04H,05H,06H,07H,08H,09H,0AH,0BH,0CH,0D H,0EH,0FHFUN: MOV R4, #16MOV R0, #30HMOV R1, #40HTAC: CLR AMOV A, @R0MOV @R1, AINC R1INC R0DJNZ R4, TACMOV R4, #16MOV R1, #40HMOV DPTR, #4800HTBD: CLR AMOV A, @R1MOVX @DPTR, AINC R1INC DPTRDJNZ R4, TBDMOV R4, #16MOV P2, #48H;（（P2）（Ri））表示以（P2）为高8位地址;以（Ri）为低8位地址的片外数据存储器单元;P2为80C51单片机的P2口，其第二功能为传送地址的高8位。

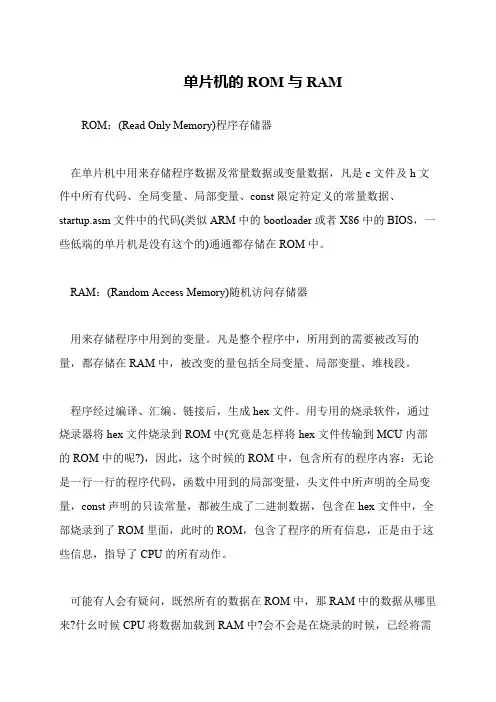

单片机的ROM与RAM
ROM：(Read Only Memory)程序存储器
在单片机中用来存储程序数据及常量数据或变量数据，凡是c文件及h文件中所有代码、全局变量、局部变量、const限定符定义的常量数据、startup.asm文件中的代码(类似ARM中的bootloader或者X86中的BIOS，一些低端的单片机是没有这个的)通通都存储在ROM中。
RAM：(Random Access Memory)随机访问存储器
用来存储程序中用到的变量。
凡是整个程序中，所用到的需要被改写的量，都存储在RAM中，被改变的量包括全局变量、局部变量、堆栈段。
程序经过编译、汇编、链接后，生成hex文件。
用专用的烧录软件，通过烧录器将hex文件烧录到ROM中(究竟是怎样将hex文件传输到MCU内部的ROM中的呢?)，因此，这个时候的ROM中，包含所有的程序内容：无论是一行一行的程序代码，函数中用到的局部变量，头文件中所声明的全局变量，const声明的只读常量，都被生成了二进制数据，包含在hex文件中，全部烧录到了ROM里面，此时的ROM，包含了程序的所有信息，正是由于这些信息，指导了CPU的所有动作。
可能有人会有疑问，既然所有的数据在ROM中，那RAM中的数据从哪里来?什幺时候CPU将数据加载到RAM中?会不会是在烧录的时候，已经将需。
典型外部ROM和RAM器件的使用实例详解来源：开拓电子（）录入： autumn1 实例功能在很多应用场合，51单片机自身的存储器和I/O口资源不能满足系统设计的需要，这时就要进行系统扩展。
在本例中，将结合片外ROM和片外RAM的典型芯片的应用，说明如何扩展单片机的数据存储器和程序存储器。
本例中3个功能模块描述如下：∙单片机系统：扩展单片机的存储器，实现片外存储器的访问。
∙外围电路：分为3个内容。
首先是用地址锁存器完成单片机系统总线的扩展，其次是扩展片外ROM器件2764,第三是扩展片外RAM6264.∙C51程序：用C51完成对片外存储器的读写。
本例目的在于希望keiltop读者在读完本例后，能完成相关的电路设计。
∙器件原理本实例中将首先介绍单片机的三总线概念和形成，随后介绍单片机弦叫线的扩展。
在单片机系统扩展时，引入片外典型存储器件，最后给出典型片外ROM和RAM的电路连接和使用方法。
2.1单片机的三总线(1)什么是单片机的三总线？单片机三总线指数据线、地址线和控制线。
单片机CPU所要处理的就是这3种不同的总线信号。
数据线：数据总线用来传送指令和数据信息。
P0口兼做数据总线DB0~DB7.地址线：用来指定数据存储单元的志趣分配信号线。
在8051系列中，提供了引脚ALE,在ALE为有效高电平，在P0口上输出的是地址信息，A7-A0。
另外，P2口可以用于输出地址高8位的A15~A8,所以对外16位地址总线由P2和P0锁存器构成。
控制线：8051系列中引脚输出控制线，如读写信号线、PSEN、ALE以及输入控制信号线，如EA、TST、T0、T1等构成了外部的控制总线。
(2)如何实现外部总线的扩展？由于单片机的输入输出引脚有限，一般的，我们采用地址锁存器进行单片机系统总线的扩展。
常用的单片机地址锁存器芯片有74LS373，图1-22所示为74LS373的引脚以及它们用作地址锁存器的连接方法。
74LS373是带三态输出的8位锁存器。
![[信息与通信]MCS-51单片机指令系统-数据传送类指令](https://uimg.taocdn.com/e38c3c365bcfa1c7aa00b52acfc789eb162d9e5d.webp)
内部的ROM与外部RAM的空间分配8051单片机的存储器在物理结构上分为程序存储器空间和数据存储器空间，共有4个存储空间：片内程序存储器、片外程序存储器以及片内数据存储器、片外数据存储器空间。
这种程序存储和数据存储分开的结构形式被称为哈佛结构。
MCS-51使用哈弗结构，它的程序空间和数据空间是分开编址的，即各自有各自的地址空间，互不重叠。
所以即使地址一样，但因为分开编址，所以依然要说哪一个空间内的某地址。
而ARM（甚至是x86）这种冯诺依曼结构的MCU/CPU，它的地址空间是统一并且连续的，代码存储器/RAM/CPU 寄存器，甚至PC机的显存，都是统一编址的，只是不同功能的存储器占据不同的地址块，各自为政。
图1MCS-51单片机存储器的配置特点①内部集成了4K的程序存储器ROM；②内部具有256B的数据存储器RAM（用户空间+SFR空间）；③可以外接64K的程序存储器ROM和数据存储器RAM。
从物理结构的角度讲，51单片机的存储系统可以分为四个存储空间：既片内ROM，RAM和片外ROM、RAM。
从逻辑结构上看（既编程的角度），可以分为三个不同的空间：（1）片内、片外统一编址的64KB的程序存储器地址空间：0000H~FFFFH(用16位地址);，其中0000H~0FFFH为片内4KB的ROM地址空间，1000H~FFFFH为外部ROM 地址空间；（2）256B的内部数据存储器地址空间（用8位地址），00H~FFH，分为两大部分，其中00H~7FH（共128B单元）为内部静态RAM的地址空间，80H~FFH为特殊功能寄存器的地址空间，21个特殊功能寄存器离散地分布在这个区域；（3）64KB的外部数据存储器地址空间(用16位地址)：0000H~FFFFH，包括扩展I/O地址空间。
上述4个存储空间地址是重叠的，如图1所示。
8051的指令系统设计了不同的数据传送指令以区别这4个不同的逻辑空间：CPU访问片内、片外ROM指令用MOVC，访问片外RAM指令用MOVX，访问片内RAM指令用MOV。
RAM、SRAM、SDRAM、ROM、EPROM、EEPROM、Flash存储器区别常见存储器概念：RAM、SRAM、SDRAM、ROM、EPROM、EEPROM、Flash存储器可以分为很多种类，其中根据掉电数据是否丢失可以分为RAM（随机存取存储器）和ROM（只读存储器），其中RAM的访问速度比较快，但掉电后数据会丢失，而ROM掉电后数据不会丢失。
在单片机中，RAM主要是做运行时数据存储器,FLASH主要是程序存储器,EEPROM主要是用以在程序运行保存一些需要掉电不丢失的数据.FLASH:单片机运行的程序存储的地方。
SRAM：存储单片机运行过程中产生的了临时数据。
EEPROM：视用户的需要而定，一般用来存储系统的一些参数，这些参数可能需要修改，也可能不会修改。
ROM和RAM指的都是半导体存储器，ROM是Read Only Memory的缩写，RAM是Random Access Memory的缩写。
ROM在系统停止供电的时候仍然可以保持数据，而RAM通常都是在掉电之后就丢失数据，典型的RAM就是计算机的内存。
另外，一些变量，都是放到RAM里的，一些初始化数据比如液晶要显示的内容界面，都是放到FLASH区里的（也就是以前说的ROM区），EEPROM可用可不用，主要是存一些运行中的数据，掉电后且不丢失RAM 又可分为SRAM（Static RAM/静态存储器）和DRAM（Dynamic RAM/动态存储器）。
SRAM 是利用双稳态触发器来保存信息的，只要不掉电，信息是不会丢失的。
DRAM是利用MOS（金属氧化物半导体）电容存储电荷来储存信息，因此必须通过不停的给电容充电来维持信息，所以DRAM 的成本、集成度、功耗等明显优于SRAM。
SRAM速度非常快，是目前读写最快的存储设备了，但是它也非常昂贵，所以只在要求很苛刻的地方使用，譬如CPU的一级缓冲，二级缓冲。
DRAM保留数据的时间很短，速度也比SRAM慢，不过它还是比任何的ROM都要快，但从价格上来说DRAM相比SRAM要便宜很多，计算机内存就是DRAM的。
第八章习题参考答案一、填空题1、MCS-51外扩ROM、RAM或I/O时，它的地址总线是 P0、P2 口。
2、12根地址线可寻址 4 KB存储单元。
3、微机与外设间传送数据有程序传送、中断传送和 DMA传送三种传送方式。
4、 74LS138是具有3个输入的译码器芯片，其输出作为片选信号时，最多可以选中 8 块芯片。
5、74LS273通常用来作简单输出接口扩展；而74LS244则常用来作简单输入接口扩展。
6、并行扩展存储器，产生片选信号的方式有线选法和译码法两种。
7、在存储器扩展中，无论是线选法还是译码法，最终都是为了扩展芯片的片选端提供信号。
8、起止范围为0000H-3FFFH的存储器的容量是 16 KB。
9、11根地址线可选 2KB 个存储单元，16KB存储单元需要 14 根地址线。
110、32KB RAM存储器的首地址若为2000H，则末地址为9FFF H。
11、假定一个存储器有4096个存储单元，其首地址为0，则末地址为 0FFFH 。
12、除地线公用外，6根地址线可选 64 个地址，11根地址线可选 2048 个地址。
13、单片机扩展的内容有程序存储器扩展、数据存储器扩展及 I/O口的扩展等。
二、选择题1、当8031外扩程序存储器8KB时，需使用EPROM2716（ C ）A、 2片B、 3片C、 4片 D、 5片2、某种存储器芯片是8KB*4/片，那么它的地址线根数是（ C ）A、 11根B、 12根C、 13根 D、 14根3、 74LS138芯片是（ B ）A、驱动器B、译码器C、锁存器 D、编码器4、 MCS-51外扩ROM、RAM和I/O口时，它的数据总线是（ A ）A、 P0B、 P1C、P2D、 P35、6264芯片是（ B ）A、 E2PROMB、 RAMC、Flash ROMD、 EPROM6、一个EPROM的地址有A0----A11引脚，它的容量为（ B ）。
A、2KBB、4KBC、11KB D、12KB7、单片机要扩展一片EPROM2764需占用（ C ）条P2口线。
单片机的工作原理单片机（Microcontroller）指的是将中央处理器（CPU）、存储器（RAM和ROM）、输入输出接口和一些辅助功能电路集成在一个芯片上的微型计算机系统。
它是现代电子产品中应用广泛的一种微控制器，具有小巧、低功耗、成本低廉等特点。
下面将详细介绍单片机的工作原理。
一、芯片结构1. 中央处理器（CPU）：负责执行计算机指令，控制和协调各个部件的工作。
2. 存储器（RAM和ROM）：RAM用于存储数据和程序暂时性的存取，ROM存储程序和常量数据，不易修改。
3. 输入输出接口：用于与外部设备进行数据交互，如LED、LCD、键盘等。
4. 辅助功能电路：包括计时器、定时器、模数转换器等，提供了更多的功能扩展。
二、工作模式1. 运行模式：单片机通过上电或复位后，开始执行程序。
CPU从ROM中读取指令，存储器中的程序和数据被加载到RAM中，通过中断、定时器等外部事件来改变程序运行流程。
2. 休眠模式：在不需要进行任务处理时，单片机可以进入休眠模式以降低功耗。
此时CPU停止运行，仅保持必要的电源和时钟，使得其他部分的工作正常进行。
3. 中断模式：单片机可以通过中断接收外部信号，如按键操作、数据接收等。
当有中断事件发生时，单片机会立即暂停正在执行的任务，转而执行中断服务程序，处理中断事件后再返回原来的任务。
三、指令执行过程1. 取指令：CPU从存储器中根据指令地址寻址，并将指令存放在指令寄存器中。
2. 指令译码：指令寄存器中的指令被译码器解析成CPU能够理解的操作码及操作数。
3. 执行指令：根据操作码和操作数进行相应的计算或数据处理，可能涉及算术运算、逻辑运算、移位运算等。
4. 存储结果：将指令执行结果存储到寄存器或存储器中，以便后续的指令调用或数据传输。
四、外设控制1. I/O口控制：单片机通过输入输出接口与外部设备进行数据交互。
通过设置I/O口的状态来实现输入或输出的控制。
2. 定时器和计数器：单片机可以通过定时器和计数器来实现时间延迟、时钟频率的测量、定时中断等功能。
对于ROM与RAM的深度解析ROM：(Read Only Memory)程序存储器在单片机中用来存储程序数据及常量数据或变量数据，凡是c文件及h文件中所有代码、全局变量、局部变量、’const’限定符定义的常量数据、startup.asm文件中的代码(类似ARM 中的bootloader或者X86中的BIOS，一些低端的单片机是没有这个的)通通都存储在ROM 中。
RAM：(Random Access Memory)随机访问存储器用来存储程序中用到的变量。
凡是整个程序中，所用到的需要被改写的量，都存储在RAM 中，“被改变的量”包括全局变量、局部变量、堆栈段。
程序经过编译、汇编、链接后，生成hex文件。
用专用的烧录软件，通过烧录器将hex文件烧录到ROM中(究竟是怎样将hex文件传输到MCU内部的ROM中的呢?)，因此，这个时候的ROM中，包含所有的程序内容：无论是一行一行的程序代码，函数中用到的局部变量，头文件中所声明的全局变量，const声明的只读常量，都被生成了二进制数据，包含在hex文件中，全部烧录到了ROM里面，此时的ROM，包含了程序的所有信息，正是由于这些信息，“指导”了CPU的所有动作。
可能有人会有疑问，既然所有的数据在ROM中，那RAM中的数据从哪里来?什么时候CPU将数据加载到RAM中?会不会是在烧录的时候，已经将需要放在RAM中数据烧录到了RAM中?要回答这个问题，首先必须明确一条：ROM是只读存储器，CPU只能从里面读数据，而不能往里面写数据，掉电后数据依然保存在存储器中；RAM是随机存储器，CPU既可以从里面读出数据，又可以往里面写入数据，掉电后数据不保存，这是条永恒的真理，始终记挂在心。
清楚了上面的问题，那么就很容易想到，RAM中的数据不是在烧录的时候写入的，因为烧录完毕后，拔掉电源，当再给MCU上电后，CPU能正常执行动作，RAM中照样有数据，这就说明：RAM中的数据不是在烧录的时候写入的，同时也说明，在CPU运行时，。
单片机中的数据存储与读取技术数据存储与读取技术在单片机中起着至关重要的作用。
单片机是一种用于执行特定任务的微型计算机，由中央处理器、存储器、输入输出等功能模块组成。
本文将介绍单片机中的数据存储与读取技术，以及其在实际应用中的应用案例。
一、RAM和ROM单片机中的数据存储与读取主要依赖于RAM（Random Access Memory，随机存取存储器）和ROM（Read-Only Memory，只读存储器）两种存储器。
RAM的特点是可以读写，临时存储数据，而ROM是只读的，保存程序和固定数据。
RAM和ROM的组合形式不同，可以满足不同应用场景的需求。
RAM和ROM存储器的容量可以根据实际需求选择，通常以位（bit）或字节（byte）为单位进行衡量。
较小容量的单片机通常采用内置RAM和ROM，而较大容量的单片机则可能需要外部RAM和ROM进行扩展。
二、EEPROM和Flash除了RAM和ROM外，单片机还常用EEPROM（Electrically Erasable Programmable Read-Only Memory，电可擦可编程只读存储器）和Flash存储器。
EEPROM是一种可以电擦写数据的存储器，擦写过程可以通过电压的施加完成。
由于EEPROM的擦写速度较慢，通常用于存储不经常改变的数据，如系统配置信息等。
Flash则是一种基于非易失性存储器的技术，可以在较短时间内擦写数据。
Flash存储器广泛应用于固件更新、嵌入式设备的存储和系统数据备份等领域。
三、存储器访问方式在单片机中，数据存储与读取可以通过不同的方式进行访问。
1.直接寻址方式：通过设定存储区域的地址，直接读取存储器中的数据。
这种方式适用于存储器容量较小的应用场景。
2.间接寻址方式：通过寄存器或指针来表示存储器的地址，间接访问存储器中的数据。
这种方式适用于需要频繁读写不同存储地址的应用。
四、数据存储与读取技术的应用案例数据存储与读取技术在单片机的实际应用中有着广泛的应用。
单片机原理及接口技术教材习题全部解答第1章绪论1-1解答：第一台计算机的研制目的是为了计算复杂的数学难题。
它的特点是：计算机字长为12位，运算速度为5 000次/s，使用18 800个电子管，1 500个继电器，占地面积为150 m2，重达30 t，其造价为100多万美元。
它的诞生，标志着人类文明进入了一个新的历史阶段。
1-2解答：单片微型计算机简称单片机。
一个完整的单片机芯片至少有中央处理器（CPU）、随机存储器（RAM）、只读存储器（ROM）、定时/计数器及I/O接口等部件。
1-3解答：单片机的发展大致经历了四个阶段：第一阶段（1970—1974年），为4位单片机阶段；第二阶段（1974—1978年），为低中档8位单片机阶段；第三阶段（1978—1983年），为高档8位单片机阶段；第四阶段（1983年至今），为8位单片机巩固发展阶段及16位单片机、32位单片机推出阶段。
1-4解答：Intel公司的MCS-48系列、MCS-51系列、MCS-96系列产品；Motorola公司的6801、6802、6803、6805、68HC11系列产品；Zilog公司的Z8、Super8系列产品；Atmel公司的AT89系列产品；Fairchild公司的F8和3870系列产品；TI公司的TMS7000系列产品；NS公司的NS8070系列产品；NEC公司的μCOM87（μPD7800）系列产品；National公司的MN6800系列产品；Hitachi公司的HD6301、HD63L05、HD6305。
1-5解答：（1）8031/8051/8751三种型号，称为8051子系列。
8031片内没有ROM，使用时需在片外接EPROM。
8051片内含有4KB的掩模ROM，其中的程序是生产厂家制作芯片时烧制的。
8751片内含有4KB的EPROM，用户可以先用紫外线擦除器擦除，然后再利用开发机或编程器写入新的程序。
（2）8032A/8052A/8752A是8031/8051/8751的增强型，称为8052子系列。
数据传送实验
一、实验目的
1、掌握单片机的汇编指令系统及汇编语言程序设计方法。
2、掌握单片机的存储器体系结构。
3、熟悉Keil软件的功能和使用方法。
4、掌握单片机应用程序的调试方法。
二、实验内容或原理
1、实现单片机内部RAM之间，外部RAM之间以及内部RAM
与外部RAM之间的数据传送。
2、利用Keil软件编辑、汇编、调试、运行实验程序并记
录实验数据。
三、设计要求
1、编写程序将00H～0FH 16个数据分别送到单片机内部
RAM 30H～3FH单元中。
2、编写程序将片内RAM 30H～3FH的内容传送至片内RAM
40～4FH单元中。
3、编写程序将片内RAM 40H～4FH单元中的内容传送到外
部RAM 4800H～480FH单元中。
4、编写程序将4800H～480FH单元内容送到外部RAM
5800H～580FH单元中。
5、编写程序将片外RAM 5800H～580FH单元内容传送回
片内RAM 50H～5FH单元中。
四、实验报告要求
1、实验目的和要求。
2、设计要求。
3、实验程序流程框图和程序清单。
4、实验总结。
5、思考题。
五、思考题
1、说明MCS-51系列单片机对片内RAM和片外RAM存贮器各有
哪些寻址方式？
2、说明指令MOV A，20H和MOV C，20H中的20H含义有什
么不同？传送指令中的助记符MOV，MOVX，MOVC各适用
于访问哪个存储器空间？
程序如下：
ORG 0000H
START: LJMP MAIN
ORG 0030H
MAIN: MOV PSW, #00H
MOV R0, #20H
MOV R3, #96
ML: MOV @R0, #00H
DJNZ R3, ML
TAB: MOV DPTR, #SHUJU
MOV R0, #30H
MOV R4, #16
TAB1: CLR A
MOVC A, @A+DPTR
MOV @R0, A
INC R0
INC DPTR
DJNZ R4, TAB1
LCALL FUN
SHUJU: DB 00H,01H,02H,03H,04H,05H,06H,07H,08H,09H,0AH,0BH,0CH,0DH,0EH,0FH
FUN: MOV R4, #16
MOV R0, #30H
MOV R1, #40H
TAC: CLR A
MOV A, @R0
MOV @R1, A
INC R1
INC R0
DJNZ R4, TAC
MOV R4, #16
MOV R1, #40H
MOV DPTR, #4800H
TBD: CLR A
MOV A, @R1
MOVX @DPTR, A
INC R1
INC DPTR
DJNZ R4, TBD
MOV R4, #16
MOV P2, #48H;（（P2）（Ri））表示以（P2）为高8位地址
;以（Ri）为低8位地址的片外数据存储器单元
;P2为80C51单片机的P2口，其第二功能为传送地址的高8位。
MOV R0, #00H
TBE: MOVX A, @R0
MOV R3, P2
MOV P2, #58H
MOVX @R0, A
MOV P2, R3
DJNZ R4, TBE
MOV R4, #16
MOV DPTR, #5800H
MOV R0, #50H TCF: MOVX A, @DPTR
MOV @R0, A
INC DPTR
INC R0
DJNZ R4, TCF
END。
