基于PLC的音乐喷泉控制系统设计音乐喷泉控制系统是指通过PLC（可编程逻辑控制器）来控制音乐与水流动的节奏和方向，从而实现将音乐与水流完美结合的艺术效果。
本文将介绍一个基于PLC的音乐喷泉控制系统的设计。
首先，我们需要选取合适的PLC设备，以确保系统的稳定性和可靠性。
在音乐喷泉控制系统中，PLC需要能够实现多通道输入输出、高速计数和定时器功能。
根据实际需求，可以选择Siemens、Schneider Electric等知名品牌的PLC设备。
其次，我们需要设计一个合适的硬件架构。
音乐喷泉控制系统通常包括音乐控制模块、水泵控制模块、灯光控制模块和PLC主控制模块。
音乐控制模块负责与音乐播放器进行通信，接收音乐的节奏和节拍信息，并将其传输给PLC主控制模块。
水泵控制模块负责控制水流的大小、形状和方向。
灯光控制模块负责控制喷泉中的灯光效果。
PLC主控制模块负责接收来自其他模块的信号，并根据需求进行相应的控制。
接下来，我们需要设计一个合适的软件程序来实现喷泉的音乐控制。
首先，我们需要编写一个数据处理程序，用于接收音乐控制模块传输过来的音乐节奏和节拍信息。
该程序需要将音乐节奏和节拍信息与预先设定好的喷泉控制参数进行匹配，并生成相应的指令。
然后，我们需要编写一个控制程序，用于接收PLC主控制模块传输过来的指令，并将其转化为相应的电信号，控制水泵和灯光的开启和关闭。
最后，我们需要编写一个界面程序，用于用户交互和监控整个系统的运行状态。
在设计过程中，我们还需要考虑一些其他因素。
首先，我们需要确保系统的安全性。
喷泉控制系统涉及到高压电源和大流量水泵的运行，因此在设计硬件和安装电气设备时，需要遵守相应的安全规范。
同时，我们需要考虑系统的可靠性和稳定性。
喷泉控制系统通常需要在户外环境中运行，因此对设备的抗干扰和防水性能有较高的要求。
总结起来，基于PLC的音乐喷泉控制系统设计包括选取合适的PLC设备、设计硬件架构、编写软件程序和考虑系统的安全性和可靠性等方面。
摘要跟着我国的都会化历程的加快和人丁的多量会聚,环境也是让人们更加的重视了，优良环境能让人的心情更为舒服并能使服务效能升高.此中喷泉也能够润湿四周的空气并能减削尘土同时也可让气温下降。
喷泉细小水滴和四周空气份子抨击，也许爆发大批的负氧离子，有利于改良住区的脸蛋和督促住民身心康健。
花样喷泉选用可编程控制器PLC和变频器，用器件完成对花样喷泉运转的节制，可信性也大的升高.节制系统布局简易，外面路线简易，便利的增添或变更控制收效，也许实行故障逐动检测与报警闪现出来，升高运转安好性，并便于查验。
用SFC 法子编程，能够使计划思绪清楚，编程简洁。
以其卓越的速度技能逆变器、制动性能、高效率、高功率器件和节能效果，可控制水位的高地喷泉，范围一般是很多其他的优势,被国内和国外公认是最有前希望的速度。
于是，可编程控制器技能加变频器变速成了今世喷泉行业的一个多样。
这策画是把持PLC 和变频器的变速技能,是以有三种喷水的花样可以供选;可以节制每个环喷水管喷水的那个高度；喷水的时候要有灯光表现出来；能够按照分别天色、个别场所可转变喷水的样子.将各类水的形状和灯的光,依照开始制定的序列组合的实行来控制程序的策画，经过计算机地运转来发来控制讯号，使水地形状和灯的光有林林总总的转变。
关键词：可编程控制器PLC;花式喷泉；梯形图；控制;水泵AbstractWith the acceleration of the urbanization process of our country and population of a large number of convergence， the environment is becoming more and more important, a good environment can make the psychosomatic more comfortable，increase work efficiency。
基于PLC控制的花样喷泉的设计1. 引言花样喷泉作为一种具有艺术性和观赏性的水景装饰，已经广泛应用于公园、广场、商业中心等场所。
传统的花样喷泉控制方式多为人工操作，存在操作复杂、效果单一等问题。
为了提高花样喷泉的控制效果和观赏性，本文基于PLC控制技术进行了深入研究，并设计了一种基于PLC控制的花样喷泉系统。
2. PLC控制技术概述PLC（Programmable Logic Controller）是一种专门用于工业自动化领域中进行逻辑运算和执行控制任务的可编程逻辑控制器。
它具有可编程性、可扩展性和可靠性高等特点，被广泛应用于各个领域。
2.1 PLC系统结构一个典型的PLC系统由输入模块、处理器（CPU）、输出模块和通信模块组成。
输入模块用于接收外部信号输入，CPU负责处理逻辑运算，并根据程序要求输出信号通过输出模块实现对外部设备的控制。
2.2 PLC编程语言PLC编程语言主要包括梯形图（Ladder Diagram）、指令表（Instruction List）、功能块图（Function Block Diagram）和结构化文本（Structured Text）等。
梯形图是最常用的PLC编程语言，类似于电路图的形式，易于理解和编写。
3. 花样喷泉系统设计基于PLC控制技术的花样喷泉系统主要包括水泵控制、喷头控制和灯光控制三个部分。
3.1 水泵控制水泵是花样喷泉系统中最基本的组成部分，负责提供水源。
通过PLC 控制水泵的启停、流量和压力等参数，可以实现对水流量、高度和形状等方面的精确控制。
3.2 喷头控制喷头是花样喷泉中产生各种效果的关键部件。
通过PLC对各个喷头进行独立控制，可以实现不同高度、角度、方向和形状等多种效果。
同时，通过调节每个喷头之间的时间差，还可以实现多个喷头同时工作或交替工作。
3.3 灯光控制灯光是花样喷泉中提供视觉效果的重要组成部分。
通过PLC控制灯光的亮度、颜色和变化模式等参数，可以实现与喷水效果的协调和统一，提升整体观赏性。
毕业设计（论文）题目基于PLC的音乐喷泉控制系统设计专业电气工程及其自动化班级 11电气2班学生张军（20113264 ）指导教师李林职称工程师高科学院2015 年摘要摘要音乐喷泉是近年来出现的一种园林建筑与花式观赏相结合的一种产物，它集合声、光、色、形于一体，并产生千变万化的水景。
随着可编程控制器的迅速发展,音乐喷泉对控制系统的要求也越来越高，使得越来越多的控制部分需要用可编程控制器来实现。
本课题结合任务书的要求，以音乐喷泉为研究对象,采用三菱PLC作为喷泉的控制器。
设计的控制方式有两种:一种是固定程序运行方式。
是按事先设计好的步骤一步一步进行，循环执行。
另一种控制方式是通过音乐控制喷泉。
是通过PLC的中断程序采集播放音乐的音频信号，PLC对采集的音频信号进行标准化算法，将运算的数据转换成模拟量，通过模拟量输出口输出去控制变频器的输出频率,从而控制水泵转速，达到控制喷泉水柱的高低跟随音乐强弱的变化。
本次设计对音乐喷泉控制系统的总体功能进行了分析，并且对可编程控制技术、变频控制技术的应用、发展趋势作了简要介绍，以及音乐喷泉控制总体设计方案、电气系统的整体设计和PLC程序设计思路、变频参数设置.本次设计改善了音乐喷泉系统的控制品质，提高了音乐喷泉控制系统的稳定性.关键词:音乐喷泉，控制系统，可编程控制器,变频器ABSTRACTABSTRACTIn recent years，music fountain is the emergence of a garden building combined with a fancy watch a product，its collection of sound，light, color, shape, and generates kaleidoscope waterscape。
Along with the rapid development of the programmable controller, music fountain is becoming more and higher to the requirement of control system; make more and more need to use PLC to realize control part.This topic combined with the requirements of the specification，with music fountain as the research object; adopt Mitsubishi PLC as the controller of the fountain model。

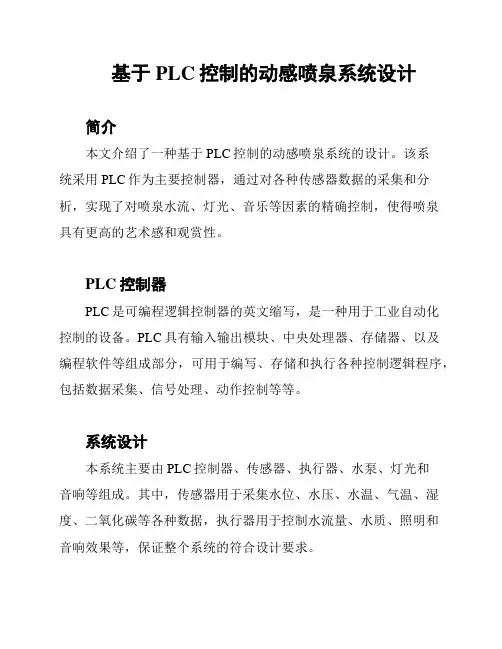

基于PLC控制的动感喷泉系统设计
简介
本文介绍了一种基于PLC控制的动感喷泉系统的设计。
该系
统采用PLC作为主要控制器，通过对各种传感器数据的采集和分析，实现了对喷泉水流、灯光、音乐等因素的精确控制，使得喷泉
具有更高的艺术感和观赏性。
PLC控制器
PLC是可编程逻辑控制器的英文缩写，是一种用于工业自动化
控制的设备。
PLC具有输入输出模块、中央处理器、存储器、以及
编程软件等组成部分，可用于编写、存储和执行各种控制逻辑程序，包括数据采集、信号处理、动作控制等等。
系统设计
本系统主要由PLC控制器、传感器、执行器、水泵、灯光和
音响等组成。
其中，传感器用于采集水位、水压、水温、气温、湿度、二氧化碳等各种数据，执行器用于控制水流量、水质、照明和
音响效果等，保证整个系统的符合设计要求。
本系统的设计核心是PLC控制器的编程，它可以将各种传感器采集到的数据进行处理和分析，根据数据结果，通过不同的控制程序实现对水流、灯光和音响等的控制。
结论
基于PLC控制的动感喷泉系统设计可以实现对喷泉的各种因素的精确控制，包括水流、灯光、音乐等，使得喷泉具有更高的艺术感和观赏性。
同时，由于PLC具有高度的可编程性和稳定性，使得系统的控制更加准确可靠。
因此，该系统在公共场所、园林景观等方面具有广阔的应用前景。
基于PLC的音乐喷泉控制系统设计第一章：引言1.1 研究背景音乐喷泉是一种集音乐、水景和灯光效果于一体的艺术景观，其在公园、广场等场所广泛应用。
随着科技的发展，PLC（可编程逻辑控制器）技术被广泛应用于各行业的自动化控制中，音乐喷泉也可以受益于PLC 的高效、精确和可靠的控制能力。
本文将介绍基于PLC的音乐喷泉控制系统设计。
1.2研究目的本研究的目的是设计一套基于可编程逻辑控制器（PLC）的音乐喷泉控制系统，实现对音乐、水流和灯光等参数的精确控制，以创造出更加独特、美观和富有艺术感的音乐喷泉效果。
该研究旨在提升音乐喷泉的观赏价值，为我国城市景观增添一道亮丽的风景线。
第二章：PLC基础知识介绍2.1 PLC的工作原理PLC（Programmable Logic Controller，可编程逻辑控制器）是一种数字运算操作的电子装置，用于自动化控制和工业过程控制。
它的工作原理是通过编程实现对输入/输出信号的逻辑运算和控制，从而实现对各种设备的自动化控制。
2.2 PLC的组成与功能PLC主要由中央处理器（CPU）、存储器、输入/输出模块、通信模块等组成。
其主要功能包括：接收输入信号、进行逻辑运算、输出控制信号、通信和监控等。
2.3 PLC的编程方法介绍PLC的编程方法主要包括梯形图编程、指令表编程、顺序功能图编程等。
梯形图编程是最常用的一种编程方法，它采用图形化编程方式，易于理解和操作。
2.4 PLC在自动化控制中的应用PLC在自动化控制领域具有广泛的应用，如生产线自动化、机器人控制、污水处理、建筑智能化等。
通过PLC的控制，可以实现设备的自动化运行，提高生产效率，降低人力成本。
第三章：音乐喷泉的工作原理3.1音乐喷泉的结构和组成音乐喷泉主要由喷头、水泵、灯光、音响设备和控制器等组成。
喷头根据音乐节奏和旋律喷射出不同形状和高度的水柱，配合灯光和音响效果，营造出美轮美奂的视听盛宴。
3.2音乐喷泉的工作原理音乐喷泉的工作原理是将音频信号转换为控制信号，通过控制器对喷头、水泵和灯光等设备进行精确控制。
目录第一部分设计任务与调研 (3)第二部分设计说明 (5)第三部分设计成果 (13)第四部分结束语 (26)第五部分致谢 (27)第六部分参考文献 (28)第一部分设计任务与调研1.毕业设计的主要任务某广场的喷泉如图所示，4号为中间喷头，3号为内环状喷头，2号为1次外环状喷头，1号为外环装喷头。
（1）按下启动按钮，喷泉控制装置开始工作，按下停止按钮，喷泉控制装置停止工作。
（2）喷泉的工作方式由花样选择开关和单步、连续开关决定。
（3）当单步、连续开关在单步控制时，喷泉只能按照花样选择开关设置得方式运行一个循环。
（4）花样选择开关用于选择喷泉得喷水花样，现考虑4种喷水花样。
①花样选择开关在位置1时，按下启动按钮后，4号喷头喷水，延迟2s后，3号喷头喷水，再延迟2s后，2号喷头喷水，又延迟2s后，1号喷头喷水。
18s后，如果为单步工作方式，则停下来。
如果为连续工作方式，则继续循环下去。
②花样选择开关在位置2时，按下启动按钮后，1号喷头喷水，延迟2s后，2号喷头喷水，再延迟2s后，3号喷头喷水，又延迟2s后，4号喷头喷水。
30s后，如果为单步工作方式，则停下来。
如果为连续工作方式，则继续循环下去。
③花样选择开关在位置3时，按下启动按钮后，1号、3号喷头同时喷水，延迟3s后，2号、4号喷头同时喷水，1号、3号喷头停止喷水。
如此交替15s后，4组喷头全喷水，30s后，如果为单步工作方式，则停下来。
如果为连续工作方式，则继续循环下去。
④花样选择开关在位置4时，按下启动按钮后，按照1-2-3-4的顺序，以此间隔2s喷水，然后一起喷水。
30s后，按照1-2-3-4的顺序，分别延迟2s依次停止喷水。
再经1s延迟时，按照4-3-2-1的顺序，依次间隔2s喷水，然后一起喷水。
30s后停止。
如果为单步工作方式，则停下来。
如果为连续工作方式，则继续循环下去。
2.设计的思路、方法等。
本次课程设计的课题是花样式喷泉，由其控制要求可知：控制过程是一个复杂，连续。
基于PLC技术的智能音乐喷泉控制系统设计智能音乐喷泉控制系统是一种结合了PLC技术和音乐控制的创新系统。
它利用PLC（可编程逻辑控制器）来控制音乐喷泉的运行，并通过音乐的节奏和节拍来改变喷水的高度、流量和形状，从而创造出美妙的音乐喷泉艺术效果。
本文将详细介绍基于PLC技术的智能音乐喷泉控制系统的设计。
首先，智能音乐喷泉控制系统的设计需要选择合适的PLC硬件设备。
在选择PLC时，需要考虑系统的需求，如输入输出点数、通信接口、性能等。
同时，还需要考虑设备的可靠性、稳定性和扩展性，以确保系统的高效运行。
其次，在PLC软件编程方面，需要根据系统的控制需求，编写相应的程序。
这些程序将控制喷泉的运行，并根据音乐的节奏和节拍调整喷水的高度、流量和形状。
在编程过程中，需要合理利用PLC的逻辑功能模块，如定时器、计数器和比较器，以实现精确的控制。
接着，智能音乐喷泉控制系统的设计需要考虑音乐与控制的协调。
一方面，需要将音乐信号与PLC进行连接，以实现音乐的输入和节奏的检测。
可以通过传感器和信号转换器将音乐信号转换为PLC可读取的信号。
另一方面，还需要将PLC 的输出信号转换为驱动喷泉的控制信号，通过控制器控制喷泉的泵、电磁阀等执行机构，实现喷水的高度、流量和形状的调整。
此外，智能音乐喷泉控制系统设计还需要考虑系统的可视化和交互性。
通过在用户界面上显示喷水的状态和控制参数，用户可以直观地了解喷水效果，并进行相应的调整。
可以通过HMI（人机界面）来实现系统的可视化和交互功能，提供直观、简单的操作界面。
最后，智能音乐喷泉控制系统的设计需要进行系统的测试和调试。
在测试过程中，需要验证PLC程序的正确性和稳定性，以及系统的各个功能模块是否正常运行。
如果发现问题，需要及时排除故障，并进行相应的调整和优化，以确保系统的稳定性和可靠性。
综上所述，基于PLC技术的智能音乐喷泉控制系统设计需要选择合适的硬件设备、编写相应的软件程序，实现音乐与控制的协调，考虑系统的可视化和交互性，并进行系统的测试和调试。
基于PLC的音乐喷泉控制系统设计及实现音乐喷泉是一种集音乐与喷泉表演于一体的艺术形式，通过喷泉的喷射、舞动和灯光的变化，配合音乐的节奏和旋律，为观众创造出美妙的视听享受。
为了实现精确的控制和协调的表演，基于PLC的音乐喷泉控制系统应运而生。
本文将详细介绍PLC控制器在音乐喷泉中的设计及实现。
1. 系统概述基于PLC的音乐喷泉控制系统是通过PLC控制器实现对音乐喷泉的喷射、灯光、音乐等各个元素的精确控制和协调。
该系统具备以下功能：- 音乐播放控制：通过PLC控制器连接音乐播放设备，实现对音乐的播放控制，确保音乐与喷泉表演的协调统一。
- 喷泉喷射控制：利用PLC控制器控制电磁阀、水泵等装置，实现对各个喷泉口的喷射时间和水流量的精确控制，从而形成不同形状和高度的喷泉效果。
- 灯光控制：通过PLC控制器连接灯光设备，可以实现对喷泉灯光的颜色、亮度、闪烁效果的精确控制，增强艺术表现力。
- 故障告警处理：通过PLC控制器对各个传感器进行监测，一旦发生故障或异常情况，系统能够及时发出告警信号，并采取相应的措施进行处理。
2. 系统设计2.1 系统架构设计基于PLC的音乐喷泉控制系统的架构包括PLC控制器、音频控制模块、喷泉控制模块、灯光控制模块、传感器模块等多个部分。
PLC控制器作为核心控制单元，负责系统整体的控制和协调。
2.2 PLC程序设计PLC的程序设计是整个控制系统的关键部分。
根据实际需求，我们可以采用Ladder Diagram（梯形图）等编程语言进行程序设计。
程序设计中需要考虑以下几个方面：- 音乐控制：根据输入音乐信号的节奏和旋律，设置相应的定时器和计数器，实现音乐与其他控制元素的协调。
- 喷泉控制：根据喷泉的设计需求，设置相应的输出口控制喷泉的喷射时间和水流量，通过PLC的模拟输出实现连续调节。
- 灯光控制：通过PLC的数字输出控制灯光的开关、颜色、亮度等参数，实现灯光与音乐喷泉的协调变化。
3. 系统实现3.1 硬件实现在基于PLC的音乐喷泉控制系统中，需要选择适合的PLC控制器、音频设备、喷泉设备、灯光设备以及传感器。
电气综合应用课程设计题目:基于PLC的喷泉模拟控制系统设计二级学院 *********************专业 ******************班级 *********学生姓名学号学生姓名学号学生姓名学号指导教师时间：考核项目设计60分平时成绩20分答辩20分得分总分考核等级教师签名目录1、课程目的 (4)2、设计要求与任务 (4)2.1、设计要求 (4)2.2、设计任务 (4)2.3、设计的花样控制功能 (5)2.4、主要内容 (6)3、系统硬件设计 (6)3.1、PLC介绍 (6)3.2、PLC选型 (6)4 、系统软件设计 (7)4.1、系统设计步骤 (7)4.2、系统设计思路 (7)4.3 、PLC的存储器容量和I\O点估算 (8)4.4、系统I/O口接图 (8)4.5、控制程序流程图设计 (9)5、系统调试及结果分析 (9)6、总结 (10)7、参考文献 (11)附件 (12)梯形图主程序 (12)中文摘要：喷泉是近年来出现的一种园林建筑与花式观赏相结合的一种产物。
随着可编程控制器在我国的迅速发展，对喷泉的控制要求也越来越高，使得越来越多的控制部分需要可编程控制器来实现。
使用PLC控制喷泉，具有使用方便，运行可靠，控制程序设计简单等优点。
用梯形图方法编程，可以使设计思路清晰，编程简便.若需要改变喷水花样和喷水时间，设计方案不必作很大调整，只要把控制程序作相应的修改，即可实现控制目的。
本设计以3路喷泉为研究对象，采用了三菱FX2N系列可编程序控制器作为喷泉的控制器。
对花式喷水池的控制系统的总体功能进行了分析，阐述了可编程控制器的组成和工作原理。
并提出了喷水池硬件的各组成模块及详细的硬件模块设计方案。
本设计改善了喷泉系统的控制品质，并达到了实时控制的要求。
关键字：喷泉、PLC、梯形图编程English abstract: the fountain is recent a landscape architecture and fancy ornamental combination of a product. Along with the programmable controller in the rapid development of our country, the fountain control requirements also more and more high, make more and more control part need programmable controller to realize.Use PLC control fountain, is easy to use, reliable operation, the control program design simple etc. Use ladder diagram programming method, can make the design idea is clear, the programming is simple. If you need to change the spray pattern and discharge time, design need not be a significant change, as long as the control program for the corresponding modification, can realize the control purpose. This design with 3 road fountain as the research object, the mitsubishi FX2N series programmable controller as a fountain of controller. To fancy fountain control of the whole system function was analyzed, the programmable controller of component and work principle. And puts forward the fountain hardware each composition module and detailed hardware module design. This design improves the fountain system control quality, and has achieved the requirements of real-time control.Key words: fountain, PLC, ladder diagram programming1、课程目的利用PLC控制喷泉喷水方式，产生各样的样式。
在系统的硬件组成以及软件的实现，通过PLC控制电磁阀开关来决定喷水的效果，供人们休闲、观赏。
自动喷泉控制的实现方法很多，本设计题目为基于可编程控制器（PLC）的喷泉控制系统，用PLC进行控制不仅能够进行多种水型切换，而且能将各种水型、灯光按预先设定的排列组合进行控制程序的设计，通过计算机运行控制程序发出控制信号，使水型、等过实现多姿多彩的变化。
通过上位机（PC）与PLC之间的通讯来监控喷泉的状态与效果，进而控制电动机，以达到顺利实现工业控制的要求及目的，同时还要达到低功耗、高性价比、运行可靠等基本要求。
2、设计要求与任务2.1、设计要求1）S7-200PLC编程或欧姆龙PLC；2）用LED模拟三组ABC喷头，一点动开关；3）按点动开关，A组先喷5秒，然后BC两组同时喷且A组停，5秒后C组停，而AB两组又同时喷，再经过2秒，C组也开始喷，持续5秒后，全部停止喷水，再经过3秒后重复前述过程。
扩展要求：1）能用按键选择喷泉式样；2）能用按键选择喷泉间隔时间。
2.2、设计任务根据控制要求，明确设计任务，拟定设计方案与进度计划，运用所学的理论知识，进行自动喷泉的控制原理设计、硬件系统设计、软件系统设计、创新设计，提高理论知识工程应用能力、系统调试能力、分析问题与解决问题的能力。
2.3、设计的花样控制功能有4个彩灯代表4个喷头，有3个选择按钮，如下图2-1所示。
采用三菱FX2N-64MR 进行控制，实现2种的自动喷泉花样。
彩灯按钮K1 K2 K3L1 L2 L3图2-1 喷头分布与方式选择按钮基于以上要求，本系统应具有以下功能花样一：① 按下启动按钮K1按钮选择花样1模式② 灯L1亮5秒③ 然后灯L1灭，灯L2和L3亮5秒④ 然后灯L3灭，灯L1和L2亮2秒⑤ 然后灯L1、L2和L3同亮5秒⑥ 最后熄灭3秒后，重复②到⑥花样二：① 按两下K1按钮选择花样2模式② 灯L2亮1秒③ 然后灯L1和L3亮1秒④然后灯L1、L2和L3同亮1秒⑤然后灯L1和L3亮1秒⑥然后灯L2亮1秒⑦最后熄灭1秒后，重复②到⑦2.4、主要内容1. 设计出硬件系统的结构图、接线图、时序图等；2. 系统有启动/停止，单步/连续功能按钮；3. 运用相关指令进行PLC控制程序设计，实现2种的自动喷泉花样控制；5. 程序结构与控制功能自行创新设计；6. 进行系统调试，实现自动喷泉的控制要求3、系统硬件设计3.1、PLC介绍可编程逻辑控制器，一种数字运算操作的电子系统，专为在工业环境应用而设计的。
它采用一类可编程的存储器，用于其内部存储程序，执行逻辑运算，顺序控制，定时，计数与算术操作等面向用户的指令，并通过数字或模拟式输入/输出控制各种类型的机械或生产过程。
是工业控制的核心部分。
早期的可编程控制器称作可编程逻辑控制器（Programmable Logic Controller,PLC），它主要用来代替继电器实现逻辑控制。
随着技术的发展，这种采用微型计算机技术的工业控制装置的功能已经大大超过了逻辑控制的范围，因此，今天这种装置称作可编程控制器，简称PC。
但是为了避免与个人计算机（Personal Computer）的简称混淆，所以将可编程序控制器简称PLC,PLC自1969年美国数据设备公司（DEC）研制出现，现行美国，日本，德国的可编程序控制器质量优良，功能强大。
3.2、PLC选型现在应用最广泛的PLC有三菱、西门子、欧姆龙、松下等。
三菱PLC结构灵活、传输质量高、速度快、带宽稳定、范围广、成本低、适用面广但是数据处理比西门子弱。
西门子PLC性能强大、可操作性强、有相配套的伺服系统和组态软件但是价钱太高。
欧姆龙PLC欧姆龙编程软件对符号地址的格式有要求，东欧的老机床器件符号输进去好多都不认，按它的标准老图的标示都要变很不方便。
松下PLC超小型尺寸，轻松扩展，扩展单元可直接连接到控制单元上、不需任何电缆。
从I/O 10点到最大I/O 128点的选择空间。
本设计需要速度快稳定同时从价格等方面考虑我们选择三菱PLC本设计所使用的I/O口不是太多所以我们选择三菱FX-2N型PLC。
4 、系统软件设计4.1、系统设计步骤（1）深入了解和分析花式喷泉的工艺条件和控制要求。
（2）确定I/O设备。
根据花式喷泉控制系统的功能要求，确定系统所需的输入、输出设备。
常用的输入设备有按钮、选择开关等，常用的输出设备有指示灯等。
（3）根据I/O点数选择合适的PLC类型。
（4）分配I/O点，分配PLC的输入输出点，编制出输入输出分配表或输入输出端子的接线图。
（5）设计花式喷泉系统的梯形图程序，根据工作要求设计出周密完整的梯形图（6）程序，这是整个花式喷泉系统设计的核心工作。
（7）将程序输入PLC进行软件测试，查找错误，使系统程序更加完善。
4.2、系统设计思路在PLC系统设计时，首先应确定控制方案，下一步工作就是PLC工程设计选型。
工艺流程的特点和应用要求是设计选型的主要依据。
因此，工程设计选型和估算时，应详细分析工艺过程的特点、控制要求，控制任务和范围确定所需的操作和动作，然后根据控制要求，估算输入输出点数、所需存储器容量、确定PLC 的功能、外部设备特性等，最后选择有较高性能价格比的PLC和设计相应的控制系统。
4.3 、PLC 的存储器容量和I\O 点估算（1）存储器容量的估算存储器容量是可编程序控制器本身能提供的硬件存储单元大小，程序容量是存储器中用户应用项目使用的存储单元的大小，因此程序容量小于存储器容量。
设计阶段，由于用户应用程序还未编制，因此，程序容量在设计阶段是未知的，需在程序调试之后才知道。
为了设计选型时能对程序容量有一定估算，通常采用存储器容量的估算来代替。
（2）输入输出（I/O ）点数的估算I/O 点数估算时应考虑适当的余量，通常根据统计的输入输出点数，再增加10%~20%的可扩展余量后，作为输入输出点数估算数据。
