消防应急照明和疏散指示系统课件PPT

03
考虑灯具的安装方式和固定件，确保灯具安装牢固、稳定。
04
预留检修口或检查门，方便后期维护和更换灯具。
照明灯具的维护与管理
01
02
03
04
定期检查灯具的外观和性能，确保灯具工作正常。
及时更换损坏或老化灯具，保持照明系统的完好性。
定期清理灯具表面和内部，保持灯具的清洁和散热效果。
建立维护档案，记录灯具的维护和更换情况，方便后期管理
通过明确的指示和照明，该系统有助于提高疏散速度，减少恐慌和混乱，确保人员尽快撤离。
系统的工作原理
电源
消防应急照明和疏散指示系统的电源通常采用独立的紧急备用电源，如铅酸蓄电池或锂电池，以
确保在断电时能够继续工作。
控制逻辑
系统通过控制逻辑电路实现自动切换，在紧急情况下自动点亮应急照明灯具并改变疏散指示标牌的方向或状态。
每个应急照明和疏散指示设备均配备独立的控制装置，可独立响
应火灾等紧急情况。
控制设备的选择与配置
选择标准
根据建筑物的规模、用途、结构和消防要求等因素，选择合适的控制设备，确保系统稳定可靠。
配置要求
根据建筑物的实际布局和疏散路线，合理配置控制设备的位置和数量，确保系统能够快速响应紧急情况。
备用电源配置
04
CATALOGUE
消防应急照明和疏散指示系统的联动控制
控制方式与原理
集中控制方式
通过消防控制中心对所有应急照明和疏散指示系统进行集中控制，实时监测并快速响应火灾等紧
急情况。
区域控制方式
根据建筑物的不同区域或防火分区设置控制分中心，实现局部区域的应急照明和疏散指示系统的
独立控制。

消防应急照明和疏散指示系统-徐涛ppt课件

外表亮度和光通量符合要求；低温实验后，系统的应急任务时间不应小于90min，且
不小于标称的应急任务时间
恒定湿热实验、低温实验、高温实验
9、充、放电耐久实验
延续10次使试样进展完全充电后转入应急形状直至过放电维护启动。记录首、末次放电时间。
系统应完成10次“完全充电→放电终止→完全充电〞循环的充电、放电过程。末次放电时间不应低于初次放电时间的85％
使试样转入应急形状，直至过放电维护启动，在此瞬间丈量电池的端电压，并察看试样能否重新启动，再丈量静态泄放电流。对运用免维护铅酸电池的应急照明集中电源型灯具，还应在应急形状下丈量电池的放电电流〔启动电流除外〕。
使试样的充电回路短路〔不接入电池〕，接通主电源，检查缺点指示灯的形状，24h后丈量其内部元件的外表温度。重新安装电池，检查试样的任务情况。
〞循环的充电、放电过程。末次放电时间不应低于初次放电时间的85％。绝缘性能系统内各设备的主电源输入端与壳体之间的绝缘电阻不应小于50MΩ，有绝缘要求的外部带电端子与壳体间的绝缘电阻不应小于20MΩ。
三、实验
1、防护等级实验
系统的各个组成部分应有防护等级要求，外壳防护等级不应低于GB 4208-2020规定的IP30要求
a〕对于仅用绿色或红色图形、文字构成标志信
息的标志灯，在其图形、文字上均匀选取10点进展丈
量;
b〕对于双面指示的标志灯，分别丈量两个面的
外表亮度。
3、根本功能实验
在主电形状转入应急形状下立刻丈量照明灯的光通量；放电80min后立刻丈量照明灯在应急形状时的光通量。
切断自带电源型的主电源，使其处于应急形状，检查灯具的任务情况。
9、高温实验
将试样在正常大气条件下放置2h～4h后放入高温实验箱中，接通电源，使其处于主电任务形状。

消防安全培训课件(PPT 45张)

周宁县公安消防大队
消防工作的方针：预防为主、防消结合
2010年，公安部提出要在全国各地构筑消防安全“防火墙 ”工程，旨在从社会单位防火建设、政府部门防火责任、乡镇街道防火基础、公安机关防火水平四个方面入手，全面提高社会防火能力。提升消防工作社会化水平，改善全社会消防安全环境。主要目的：有效遏制重特大火灾，杜绝群死群伤恶性火灾事故社会单位防火建设： “四个能力建设”
周宁县公安消防大队
“四个能力”建设重点解析
周宁县公安消防大队
（一）什么是“四个能力”？
检查消除火灾隐患能力扑救初起火灾能力
组织疏散逃生能力
消防宣传教育能力
社会单位消防安全 “四个能力”
周宁县公安消防大队
一、检查和整改火灾隐患的能力
根据公安部61号令：公共娱乐场所应每日进行防火巡查，营业期间的防火检查2H至少一次，营业结束时应对场所
过分倾斜，更不能横拿或颠倒），当距离燃烧点10米左右
时，将灭火器颠倒，一只手紧握提环，另一只手扶住灭火器底圈，对准燃烧点，由近至远进行喷射。
周宁县公安消防大队
二氧化碳灭火器
适用范围：各种易燃、可燃液体、可燃气体火灾，还可扑救仪器仪表、图书档案、工艺器和低压电器设备等的初起火灾。使用方法：拔出保险销，一只手握住喇叭筒根部的手柄，另一只手紧握启闭阀的压把。对没有喷射软管的二氧化
5.场所有无遗留火种。
周宁县公安消防大队
6.消防水源情况，灭火器材配置及完好情况，室内外消火栓、水泵接合器有无损坏、埋压、圈占等影响使用情况。
7.员工本岗位知识掌握情况。
8.防火巡查、火灾隐患整改及防范措施落实的情况。 9.营业期间有无超过额定人数现象。 10.营业期间有无设备检修、电气焊、油漆粉刷等施工、维修作业情况。

《消防应急照明和疏散指示系统技术标准》PPT解读版

• A 型消防应急灯具 A type fire emergency luminaire
− 主电源和蓄电池电源额定工作电压均不大于DC36V的消防应急灯具。
• 消防应急照明灯具 fire emergency lighting luminaire
− 为人员疏散和发生火灾时仍需工作的场所提供照明的灯具。
• 消防应急标志灯具 fire emergency indicating luminaire
− 额定输出电压不大于 DC36V 的应急照明配电箱。
二、术语(续)
• 应急照明集中电源 centralizing power supply for fire emergency luminaries
− 由蓄电池储能，为集中电源型消防应急灯具供电的电源装置。
• A 型应急照明集中电源 A type centralizing power supply for fire emergency luminaries
4.6安全出口外面及附近区域、连廊的连接处两端；
4.7屋顶直升机停机坪的途径；
4.8配电室、消防控制室、消防水泵房、自备发电机房等发生火灾时仍需工作
、值守的区域。
3.2 灯具-标志灯
3.2.7标志灯应设在醒目位置，应保证人员在疏散路径的任何位置、在人员密集场所的任何位置都能看到标志灯。 3.2.8出口标志灯的设置应符合下列规定：
− 系统设置应急照明控制器，由应急照明控制器集中控制并显示应急照明集中电源或应急照明配电箱及其配接的消防应急灯具工作状态的消防应急照明和疏散指示系统。
• 非集中控制型系统 non-central controlled fire emergency lighting system
− 系统未设置应急照明控制器，由应急照明集中电源或应急照明配电箱分别控制其配接消防应急灯具工作状态的消防应急照明和疏散指示系统。

消防应急照明和疏散指示系统课件PPT(共 45张)

3、标志灯具的表面亮度 • 仅用绿色或红色图形构成标志的标志灯，
表面最小亮度不能小于50cd/㎡，最大不大于300 cd/㎡（坎德拉）。 4、照明灯具的光通量 • 应急状态下的光通量不能低于其标称的光通量，且不小于50lm（流明）。
5、系统自检 • 系统主电持续工作48h后每隔（30±2）d自动由主电工作状态
•
5、心情就像衣服，脏了就拿去洗洗，晒晒，阳光自然就会蔓延开来。阳光那么好，何必自寻烦恼，过好每一个当下，一万个美丽的未来抵不过一个温暖的现在。
•
6、无论你正遭遇着什么，你都要从落魄中站起来重振旗鼓，要继续保持热忱，要继续保持微笑，就像从未受伤过一样。
•
7、生命的美丽，永远展现在她的进取之中;就像大树的美丽，是展现在它负势向上高耸入云的蓬勃生机中;像雄鹰的美丽，是展现在它搏风击雨如苍天之魂的翱翔中;像江河的美丽，是展现在它波涛汹涌一泻千里的奔流中。
不应低于5.0LX； 4、对于病房楼或手术部的避难间，不应低于
10.0LX。
• 消防控制室、消防水泵房、自备发电机房、配电室、防排烟机房以及发生火灾时仍需正常工作的消防设备房应设置备用照明，其作业面的最低照度不应低于正常照明的照度。
• 疏散照明灯具应设置在出口的顶部、墙面的上部或顶棚上；备用照明灯具应设置在墙面的上部或顶棚上。
• 发生火灾时，应急照明控制器接收到消防联动信号后，下发控制命令至消防应急灯具，控制应急照明配电箱和消防应急灯具转入应急状态，提供照明和疏散。
• 集中电源非集中控制型：正常工作状态时，市电接入应急照明集中电源，用于正常工作和电池充电，通过各防火分区设置的应急照明分配电装置将应急照明集中电源的输出提供给消防应急灯具。
4、在人员密集的大型室内公共场所的疏散走道和主要疏散线路上，设置的保持视觉连续的消防应急标志灯具在安装时，箭头指示方向或导向光流流动方向应与疏散方向一致。

《消防应急照明》PPT课件

（2）应急照明配电箱应与正常照明配电箱分开设置（自带蓄电池灯具的配电箱除外），并设在无火灾危险场所。
（3）特级与一级建筑的照明主干线宜采用耐火型电缆，
应急照明支线宜采用阻燃型电线和电缆。
安全ppt
14
• （4）火灾应急照明的配电线路应穿金属管保护，当暗敷时应敷设在保护层大于30mm的非燃烧体内，明敷时在保护管外壁采取防火保护措施（如在金属管上涂丙烯酸乳胶防火涂料）；采用绝缘和护套为非延燃性材料的电缆时，可不穿金属管保护，但应敷设在电缆竖井内。
安全ppt
10
不同火灾场所的火灾应急照明及照度要求
安全ppt
11
四、应急照明的配电实现
安全ppt
➢
箱进最行末自一动级切的换配
电
12
1、应急照明供电方式的确定
➢（1）由电网独立电源供电。其要求由外部引来两路独立电源供电，确保一路故障时，另一路仍能继续工作。
➢ （2）由柴油发电机组供电。这种电源在高层建筑中常常为满足消防用电要求才设置的，专门为应急照明设置是不经济的。
2 通信机房、大中型电子计算机房、BAS中央控制站、安全防范控制中心等重要技术用房。
3 建筑高度超过100m的的高层民用建筑的避难层，
以及屋顶消防救护用直安全升pp飞t 机停机坪。
6
公共建筑、居住建筑设置疏散照明的部位
1 公共建筑的疏散楼梯间（包括防烟楼梯间前室）、疏散通道、消防电梯间及其前室、合用前室；
• （5）应急照明应按防火分区划分。
安全ppt
15
五、疏散指示及其设置
① 出口标志：多安装在出口正上方，高度以2~2.5m 为宜。标识面应尽量垂直于疏散通道截面。

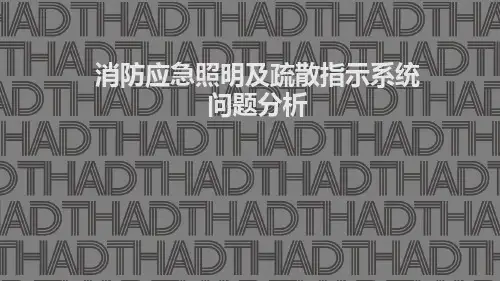

消防应急照明及疏散指示系统问题分析系统讲解课件

消防应急照明及疏散指示系统问题分析主要内容1.应急照明审查依据2.应急照明供配电3.标志灯的设置4.照明灯的设置1 应急照明审查依据1.全文强制性规范《建筑防火通用规范》推出前，《建筑设计防火规范》GB 50016-2014（2018年版）主要规定设置场所标准图是GB51309的细化和解释2.具体如何设置，按《消防应急照明和疏散指示系统技术标准》GB51309-20183.GB51309强条：共7条，◆设计部分3条（3.2.4、3.3.1、3.3.2）；◆施工部分2条（4.1.4、4.5.11-6）；◆验收部分2条（6.0.1、6.0.5）。

◆大部分都是“应”的条款。

•全文强制性规范《建筑电气与智能化通用规范》GB55024-2022废止12本规范强制性条文4.5.4当正常照明灯具安装在高度2.5m及以下，且灯具采用交流低压供电时，应设置剩余电流动作保护电器作为附加防护。

疏散照明和疏散指示标志灯安装在高度2.5m及以下时，应采用安全特低电压供电。

4.5.5疏散照明及疏散指示标志灯具的供配电设计应符合下列规定：1灯具应由主电源和蓄电池电源供电。

蓄电池组正常情况下应保持充电状态，火灾情况下应保证蓄电池组的供电时间满足安全疏散要求；2集中控制型系统，其主电源应由消防电源供电。

4.5.6消防应急照明回路严禁接入消防应急照明系统以外的开关装置、电源插座及其他负载。

4.5.7设有消防控制室的公共建筑，消防疏散照明和疏散指示系统应能在消防控制室集中控制和状态监视。

【说明】消防控制室内设置的消防设备包含消防应急照明和疏散指示系统控制装置，设有消防控制室的公共建筑，一般规模较大、功能复杂，要求消防应急照明与疏散指示系统在消防控制室集中监控，技术成熟，有利于消防应急照明和疏散指示系统的可靠运行。

对于一个消防控制室控制范围内的所有公共建筑内的消防疏散照明与疏散指示系统均应在此消防控制室集中控制和状态监视。

ESTCC4 供配电设计 4.5电气照明系统4.5.7 设有消防控制室的公共建筑，消防疏散照明和疏散指示系统应能在消防控制室集中控制和状态监视。

1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

• 发生火灾时，应急照明控制器接收到消防联动信号后，下发控制命令至消防应急灯具，控制应急照明配电箱和消防应急灯具转入应急状态，提供照明和疏散。
消防应急照明和疏散指示系统课件(PP T45页)
• 集中电源非集中控制型：正常工作状态时，市电接入应急照明集中电源，用于正常工作和电池充电，通过各防火分区设置的应急照明分配电装置将应急照明集中电源的输出提供给消防应急灯具。
三、系统的工作原理
• 自带电源非集中控制型：正常工作状态时，市电通过应急照明配电箱为灯具供电，用于正常工作和蓄电池充电。
• 发生火灾时，相关分区内的应急照明配电箱动作，切断消防应急灯具的市电供电线路，灯具的工作电源由灯具内部自带的蓄电池提供，灯具进入应急状态，提供照明和疏散。
• 自带电源集中控制型：正常工作状态时，市电通过应急照明配电箱为灯具供电，用于正常工作和蓄电池充电。应急照明控制器通过实时监测消防应急灯具的工作状态，实现灯具的集中监测和管理。
• 发生火灾时，应急照明集中电源的供电电源由市电切换至电池，集中电源进入应急工作状态，通过应急照明分配电装置供电的消防应急灯具也进入应急工作状态，提供照明和疏散。
消防应急照明和疏散指示系统课件(PP T45页)
消防应急照明和疏散指示系统课件(PP T45页)
• 集中电源集中控制型：正常工作状态时，市电接入应急照明集中电源，用于正常工作和电池充电，通过各防火分区设置的应急照明分配电装置将应急照明集中电源的输出提供给消防应急灯具。应急照明控制器通过实时监测应急照明集中电源、应急照明分配电装置和消防应急灯具的工作状态，实现系统的集中监测和管理。
消防应急照明和疏散指示系统课件(PP T45页)
消防应急照明和疏散指示系统课件(PP T45页)
• 建筑内疏散照明的地面最低水平照度应符合下列规定：
1、对于疏散走道不应低于1.0LX； 2、对于人员密集场所、避难层（间），不应低
于3.0LX； 3、对于楼梯间、前室或合用前室、避难走道，
不应低于5.0LX； 4、对于病房楼或手术部的避难间，不应低于
• 发生火灾时，应急照明控制器接收到消防联动信号后，下发控制命令至应急照明集中电源、应急照明分配电装置和消防应急灯具，控制系统转入应急状态，提供照明和疏散。
消防应急照明和疏散指示系统课件(PP T45页)
消防应急照明和疏散指示系统课件(PP T45页)
四、系统的性能要求
1、应急转换时间 • 系统的应急转换时间不应大于5s； • 高危险区域使用系统的应急转换时间不应大于
消防应急照明和疏散指示系统课件(PP T45页)
消防应急照明和疏散指示系统课件(PP T45页)
5、系统自检 • 系统主电持续工作48h后每隔（30±2）d自动由主电工作状态
转入应急工作状态并持续30~180s，然后自动恢复到主电工作状态。系统主电持续工作每隔一年自动由主电工作状态转入应急工作状态并持续至放电终止，然后自动恢复到主电工作状态，持续应急工作时间不少于30min。 6、应急转换控制 • 在消防控制室，应设置强制使消防应急照明和疏散指示系统切换和应急投入的手自动控制装置。 • 在设置了火灾自动报警系统的场所，消防应急照明和疏散指示系统的切换和应急投入要接受火灾自动报警系统的联动控制。
另一种是电池和相关电路为一体，光源为分体。 • 集中电源型消防应急灯具的电源由应急照明集中电源提供，自身无独立的电池，不能独立工作。
二、系统的分类与组成
• 按照灯具的应急供电方式和控制方式分为：
1、自带电源非集中控制型 2、自带电源集中控制型 3、集中电源非集中控制型 4、集中电源集中控制型
0.25s； • 人员密集场所1.5s。 2、应急工作时间 • 根据不同场所应急时间不同。
消防应急照明和疏散指示系统课件(PP T45页)
消防应急照明和疏散指示系统课件(PP T45页)
3、标志灯具的表面亮度 • 仅用绿色或红色图形构成标志的标志灯，
表面最小亮度不能小于50cd/㎡，最大不大于300 cd/㎡（坎德拉）。 4、照明灯具的光通量 • 应急状态下的光通量不能低于其标称的光通量，且不小于50lm（流明）。
消防应急照明和疏散指示系统
ห้องสมุดไป่ตู้绍
• 消防应急照明和疏散指示系统是指在发生火灾时，为人员疏散、逃生、消防作业提供指示或照明的各类灯具，是建筑中不可缺少的重要消防设施。
一、消防应急灯具分类
• 消防应急标志灯具是用于指示疏散出口、疏散路径、消防设施位置等重要信息的灯具，一般均用图形加以标示，有时会有辅助的文字信息。
10.0LX。
消防应急照明和疏散指示系统课件(PP T45页)
消防应急照明和疏散指示系统课件(PP T45页)
• 消防控制室、消防水泵房、自备发电机房、配电室、防排烟机房以及发生火灾时仍需正常工作的消防设备房应设置备用照明，其作业面的最低照度不应低于正常照明的照度。
• 消防应急照明灯具是为人员疏散、消防作业提供照明的灯具。
• 消防应急照明标志复合灯具同时具备应急照明和疏散指示两种功能。
• 持续型消防应急灯具是指光源在主电源或应急电源工作时均处于点亮状态的消防应急灯具，
• 非持续型灯具的光源在主电源工作时不点亮，仅在应急电源工作时处于点亮状态。
• 自带电源型消防应急灯具的电池、光源及相关电路安装在灯具内部，一般分为两种，一种是电池、光源和相关电路为一体；
消防应急照明和疏散指示系统课件(PP T45页)
消防应急照明和疏散指示系统课件(PP T45页)
2、观众厅、展览厅、多功能厅和建筑面积大于200㎡的营业厅、餐厅、演播室等人员密集的场所；
3、建筑面积大于100㎡的地下或半地下公共活动场所；
4、公共建筑内的疏散走道； 5、人员密集的厂房内的生产场所及疏散走道。
消防应急照明和疏散指示系统课件(PP T45页)
消防应急照明和疏散指示系统课件(PP T45页)
五、设计要求
• 疏散照明 • 除建筑高度小于27m的住宅外，民用建筑、厂
房和丙类仓库的下列部位应设置疏散照明： 1、封闭楼梯间、防烟楼梯间及其前室、消防电
梯间的前室或合用前室、避难走道、避难层（间）；
