井下三大保护及风电闭锁使用管理规定井下三大保护是指电机保护、变压器保护和电缆保护。
这些保护措施在井下矿山等危险环境中起到保护设备和人身安全的作用。
以下是一些常见的井下三大保护及风电闭锁使用管理规定:1. 电机保护:- 安装电机保护器:在电动机上安装合适的电机保护器,如热继电器、电流继电器和过压继电器等,以实时监测电机的工作状态,并在故障发生时切断电源。
- 温度保护:电机内部设置温度保护器,可以监测电机的温度,并在超过设定温度时自动切断电源。
- 过载保护:根据电机额定功率和负载要求,设置合适的过载保护器,以防止电机因过载而损坏。
- 短路保护:安装合适的短路保护器,以防止电机发生短路故障时造成火灾等危险。
2. 变压器保护:- 过负荷保护:根据变压器的额定容量和负载要求,设置合适的过负荷保护器,以防止变压器因负载过大而损坏。
- 短路保护:安装合适的短路保护器,以防止变压器发生短路故障时造成火灾等危险。
- 电压保护:设置适当的电压保护装置,以监测变压器的电压变化,并在超过设定范围时切断电源。
3. 电缆保护:- 绝缘保护:使用绝缘良好的电缆,并定期检查电缆的绝缘状况,保证电缆不会发生漏电等故障。
- 过载保护:根据电缆的额定容量和负载要求,设置合适的过载保护器,防止电缆因过载而损坏。
- 短路保护:安装合适的短路保护器,以防止电缆发生短路故障时造成火灾等危险。
风电闭锁是指对于风力发电设备及其配套的电气、机械和液压系统的安全控制和闭锁措施。
以下是一些风电闭锁的使用管理规定:- 制定闭锁程序:针对每个风力发电设备,制定详细的闭锁程序,并确保工作人员熟悉并严格执行这些程序。
- 安全闭锁控制:使用合适的闭锁装置,确保所有能够导致意外伤害的能量源(如电源、压力源等)被安全闭锁。
- 控制许可证制度:制定控制许可证制度,确保只有经过许可的合格人员才能进行闭锁和解锁操作。
- 定期检查维护:定期检查和维护闭锁设备,确保其工作正常可靠。
煤矿井下供电三大保护(一)矿井低压电的电流保护 煤矿安全网一、常见过电流故障的类型低压电网运行中,常见的过电流故障有短路、过负荷(过载)和单相断线三种情况。
什么是短路电流?我们首先通过一个简单的实例来说明这一问题:在正常情况下流过导线、灯的电流为:I=V/R=220/(R1+R2+R3)=220/50.48=4.36 A如果在灯头处两根导线相互碰头等于灯泡电阻没有接入,此时流过导线的电流则为:I=V/R=220/(R2+R3)=220/2.08=105.5 A1、短路是指供电线路的相与相之间经导线直接逢接成回路。
短路时,流过供电线路的电流称为短路电流。
在井下中性点不接地的供电系统中,短路分为三相、两相两种,而单相接地不属于短路,但可发展为短路。
⑴短路故障发生的原因①线路与电气设备绝缘破坏。
例如,绝缘老化、绝缘受潮,接线(头)工艺不合格,设备内部的电气缺陷和电缆质量低及大气过电压等。
②受机械性破坏。
例如,受到运输机械的撞击,片帮、冒顶物的砸伤,炮崩,电缆敷设半径过小等。
③误接线、误码操作。
例如,相序不同线路的并联,带电进行封装接地线与带封装接地线送电,局部检修送电等。
④严重隐患点。
例如,“鸡爪子”、“羊尾巴”处。
⑤带电检修电气设备。
⑥带电移挪电气设备。
⑵短路故障的危害短路事故是煤矿常见的恶性事故之一,它产生的电流很大,在短路点电弧的中心温度一般在2500℃~ 4000℃,可在极短的时间内烧毁线路或电气设备,甚至引起火灾。
在遇瓦斯、煤尘时,可以引起燃烧或爆炸.短路可使电网电压急剧下降,影响电气设备的正常工作。
2、过负荷过负荷也称为过载,是指实际流过电气设备的电流超过其额电流,又超过了允许的过流时间。
从过流和时间两个量来说,都是相对量,必须具备过流和超时这两个条件,才称为过负荷。
过负荷常烧坏井下电气设备,造成过负荷的原因有:电源电压过低;重载起动;机械性堵转和单相断相。
其共同表现是:电气设备超允许时间的过电流,设备的温升超过其允许温升,有时会引起线路着火,甚至扩大为火灾或重大事故。
井下三大保护及风电闭锁使用管理规定一、井下三大保护概述井下三大保护指的是电气、机械和防爆三大保护措施。
这三大保护是为了确保井下作业的安全,防止事故和危险的发生。
下面将分别介绍这三大保护的要点。
1. 电气保护电气保护主要是指井下电气设备的安全使用和运行,包括电缆、照明设备、开关和配电箱等。
电气保护的要点包括以下几个方面:(1)井下电气设备应符合国家相关安全标准,并定期进行检测和维护。
(2)井下电气设备的接线必须正确,电源线路和信号线路不能混淆。
(3)井下工作面应设置漏电保护装置,及时检测和报警漏电情况。
(4)井下工作面周围的电气设备和线缆应防护良好,防止受潮和受损。
2. 机械保护机械保护主要是指井下机械设备的安全使用和维护,包括提升机、输送机和通风设备等。
机械保护的要点包括以下几个方面:(1)井下机械设备必须符合国家相关安全标准,并定期进行检测和维护。
(2)井下机械设备的操作人员必须得到培训和资质认证,熟悉设备的使用方法和操作规程。
(3)井下机械设备的运行必须符合标准,不得超载或超时使用。
(4)机械设备的维护和修理必须按照规定进行,不得私自改装或修理。
3. 防爆保护防爆保护主要是指井下工作面的安全防爆措施,包括瓦斯防治、矿尘防护和爆炸物品的安全使用。
防爆保护的要点包括以下几个方面:(1)井下工作面必须符合瓦斯和矿尘爆炸防治的相关要求,如进行瓦斯抽放、矿尘控制和通风换气等。
(2)井下工作面应配备专业的防爆设备和工具,如防爆灯、防爆电气设备和防爆工具等。
(3)井下工作面的爆炸物品必须按照规定的存放和使用方法进行,如防止撞击、刺激和高温等。
二、风电闭锁使用管理规定风电闭锁是保证风电安全运行的重要措施,它可以有效防止事故和危险的发生。
以下是关于风电闭锁使用的管理规定,以确保风电系统的安全性。
1. 闭锁设备(1)风电闭锁设备必须符合国家相关安全标准,并定期进行检测和维护。
(2)风电闭锁设备的型号和规格必须明确,确保其可靠性和有效性。
王家寨煤矿机电设备“三大保护”试验安全技术措施根据《煤矿安全规程》规定,井下电气设备必须有可靠的过流、短路、接地保护,为使我矿电气设备各保护灵敏可靠,特制订保护试验措施,每次检查、试验必须执行此措施相关规定。
一、保护试验以机电科、机电队为主,安监科、通防部配合,通防负责测量试验地点20m范围内瓦斯浓度情况,瓦斯浓度大于1%时严禁试验,只有在1%以下时方可进行,安监科安监员负责监督。
二、磁力启动器试验过流、短路、漏电保护,试验过流保护,先将保护器电流整定档调至最小,然后启动磁力启动器进行试验,开启后一会跳闸为正常;短路试验,先将保护器电流整定档调至最小,再将保护器试验钮打至短路位置,开启磁力启动器后开不起或开启后立即跳闸为正常;试验接地保护,将保护器试验钮打至漏电位置,开启磁力启动器,启动不起来为正常;实验前和区队带班人员及操作司机联系好,在带载时进行保护试验。
三、馈电开关试验过流、短路、漏电保护,试验过流、短路方法同试验磁力启动器类似,漏电试验分远方漏电试验及就地试验,就地试验按馈电开关本身试验按钮,远方试验时,机电科至少安排两人,一人在将要跳闸的馈电处,跳闸后立即送电,另一人在供电最远点用11千欧电阻接电源试验,电阻接触电源后立即跳闸为正常。
如果馈电开关使用总馈和分馈,过流、短路、远方漏电试验不得越级跳闸,否则必须调整。
四、馈电开关试验前必须和调度室联系,试验人员将馈电开关跳闸影响范围汇报至调度室,调度室接到电话后询问掘进迎头采面瓦斯情况,瓦斯浓度在0.5%以下时可试验,如果影响范围包括掘进迎头,试验前调度室通知掘进迎头班长,班长安排人员在风机启动开关处等待来电启动开关,停电恢复送电前先检查风机及开关周围10米范围内瓦斯浓度不大于0.5%方可启动风机,试验时间不得超过10分钟。
五、试验照明综保,用手按试验按钮后,立即跳闸且故障显示灯亮为正常。
六、接地检查,要求接线腔内电缆接地线必须接地,开关外壳接地线使用铜线时截面不得小于25mm2,使用镀锌带铁截面不得小于100mm2、厚度不小于3mm;局部接地极面积不小于0.6m2,连接螺丝紧固,不锈蚀;从接地系统任一点测量接地电阻不得大于2欧姆。

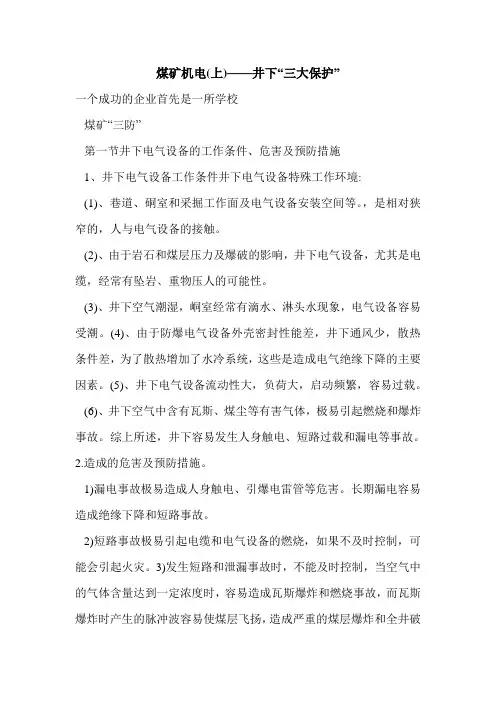

煤矿机电(上)——井下“三大保护”一个成功的企业首先是一所学校煤矿“三防”第一节井下电气设备的工作条件、危害及预防措施1、井下电气设备工作条件井下电气设备特殊工作环境:(1)、巷道、硐室和采掘工作面及电气设备安装空间等。
,是相对狭窄的,人与电气设备的接触。
(2)、由于岩石和煤层压力及爆破的影响,井下电气设备,尤其是电缆,经常有坠岩、重物压人的可能性。
(3)、井下空气潮湿,峒室经常有滴水、淋头水现象,电气设备容易受潮。
(4)、由于防爆电气设备外壳密封性能差,井下通风少,散热条件差,为了散热增加了水冷系统,这些是造成电气绝缘下降的主要因素。
(5)、井下电气设备流动性大,负荷大,启动频繁,容易过载。
(6)、井下空气中含有瓦斯、煤尘等有害气体,极易引起燃烧和爆炸事故。
综上所述,井下容易发生人身触电、短路过载和漏电等事故。
2.造成的危害及预防措施。
1)漏电事故极易造成人身触电、引爆电雷管等危害。
长期漏电容易造成绝缘下降和短路事故。
2)短路事故极易引起电缆和电气设备的燃烧,如果不及时控制,可能会引起火灾。
3)发生短路和泄漏事故时,不能及时控制,当空气中的气体含量达到一定浓度时,容易造成瓦斯爆炸和燃烧事故,而瓦斯爆炸时产生的脉冲波容易使煤层飞扬,造成严重的煤层爆炸和全井破坏事故。
综上所述,煤矿安全供电对煤矿安全生产起着决定性的作用。
1优秀的员工总是学生。
一个成功的企业首先是一所学校B.预防措施:增加必要的安全保护、漏电保护、保护接地和过载保护,通常称为“三保护”。
无论有多少安全措施,都离不开“三大保护”。
保护在煤矿安全生产中起着重要的作用,这是通过多年的研究和血防事故的教训总结出来的。
第二节漏电保护功能及工作原理、日常维护1、漏电保护的作用和工作原理当电网绝缘下降,电气设备接地,人员接触带电设备时,可以及时切断电源,保护人员和电气设备的安全。
(1)、漏电保护的工作原理: 目前,我们采用两种方法:直流检测法和零序电流电压法直流检测是最广泛使用的方法之一。
煤矿电气三大保护标准及相关规定一、保护接地1、保护接地的设置原则1.1 主接地极设置地点:中央泵房(1680泵房)主、副水仓各安装一块。
1.2 局部接地极的设置地点:A、采区变电所(包括移动变电站和移动变压器)。
B、装有电气设备的硐室和单独装设的高压电气设备。
C、低压配电点或者装有3台以上电气设备的地点。
D、无低压配电点的采煤工作面的运输巷、回风巷、带式输送机巷以及由变电所单独供电的掘进工作面(至少分别设置1个局部接地极)。
E、连接高压动力电缆的金属连接装置。
2、接地极的制作及埋设2.1主接地极:主接地极应当用耐腐蚀的钢板制成,主、副水仓中各埋设1块,其面积不得小于0.75m2、厚度不得小于5mm。
具体可用厚度为5mm,长为1m,宽为0.8m的钢板制作,一端焊50×5镀锌扁钢,搭焊长度为300mm,镀锌扁钢上钻Φ12.5mm孔,穿M12螺栓与主接地母线相连,并有平垫圈、弹簧垫压紧。
2.2 局部接地极:局部接地极可以设置于巷道水沟内或者其他就近的潮湿处。
接地极可用钢板或钢管制成:2.2.1 钢板式接地极:应当用面积不小于0.6m2、厚度不小于3mm的钢板制成。
具体要求:尺寸为2500mm×240mm×3(或4)mm,接地极板一端焊接40×4的镀锌扁钢,焊接长度100mm,扁钢全长400㎜,扁钢另一端钻2个Φ12.5mm孔,孔间距为80㎜,用M12镀锌螺栓加平垫和弹垫与接地母线(扁钢)相连接且要露出地面。
设置在水沟中的接地极板,要平放于水沟深处;埋设在潮式处接地极板,埋深不小于200mm。
2.2.2 钢管式接地极:可以用直径不小于35mm、长度不小于1.5m 的钢管制成,管上至少钻20个直径不小于5mm的透孔,并全部垂直埋入底板;也可用直径不小于22mm、长度为1m 的2根钢管制成,每根管上钻10个直径不小于5mm的透孔,2根钢管相距不得小于5m,并联后垂直埋入底板,垂直埋深不得小于0.75m。
一、填空题1、电气设备的三大保护是过流保护、接地保护、漏电保护。
2、运行中的变压器油温不超过 95度,油温监视定为85度。
3、井下照明和信号装置,应采用具有短路、过负荷和漏电保护的照明信号综合保护装置配电。
4、减速机内油面应超过大齿轮直径的 1/3。
5、井下供电的两齐指电缆悬挂整齐 , 设备硐室清洁整齐。
6、盘型闸的最大间隙不能超过 2毫米 ,使用中不能超过1.5毫米.7、五不漏的内容是不漏油、不漏电、不漏水、不漏风、不漏气。
8、雨季“三防”的内容是防汛、防雷击、防排水。
9、井下供电“三无”指的是无鸡爪子、(无羊尾巴)、无明接头。
10、井下总接地网的接地电阻不能大于2欧姆。
11、井下供电的三全、一坚持指的是图纸质料全、防护装置全、安全用具全、坚持使用漏电继电器。
12、锅炉的三大安全附件是压力表、安全阀、水位计。
13、防爆电气设备“三证齐全”的“三证”指的是产品合格证、防爆合格证、煤矿矿用产品安全标志。
14、常见的过流种类有过载、短路、断相。
15、接地电阻的大小与接地极、连接线、土壤电阻有关。
16、井下供电的”四有”指的是有密封圈和挡板、有螺栓和弹簧垫、有接地装置、有过流或漏电保护。
17、防爆设备下井前必须检查产品合格证、防爆合格证、煤矿矿用产品安全标及安全性能。
18、井下供电的三专、两闭锁是专用变压、专用开关、专用线路、瓦斯电闭锁、风电闭锁。
19、检漏继电器绝缘下降到30千欧时必须查找原因。
20、井下各级配电电压和各种电气设备的额定电压等级应符合:高压,不超过10KV、低压不超过1140伏、照明、信号、电话和手持电气设备的额定电压不超过127 伏,远距离控制线路的额定电压不超过36 伏。
21、“MA”代表的含义是煤矿矿用产品安全标志。
22、失爆”是指电器设备的隔爆外壳失去隔爆性和耐爆性。
23、下中央变电所和主要排水泵房的地面标高应高出其出口的标高 0.5米。
24、主要通风机反风的供给风量不应小于正常供风量的 40 %。
第一章井下电器三大保护煤矿井下供电系统的过流保护、漏电保护、接地保护统称为煤矿井下电器的三大保护。
井下电器系统的三大保护是保证井下供电、用电安全的可靠措施。
第一节漏电保护当电气设备或导线的绝缘损坏或人体触及一相带电体时,电源和大地形成回路,有电流流过的现象,称为漏电。
井下常见的漏电故障可分为集中性漏电和分散性漏电两类。
集中性漏电是指漏电发生在电网的某一处或某一点,其余部分的对地绝缘水平仍保持正常。
分散性漏电是指某条电缆或整个网络对地绝缘水平均匀下降或低于允许绝缘水平。
一、漏电的危害及原因1.漏电的危害漏电会给人身、设备以致矿井造成很大威胁,其危害主要有四个方面:(1)人接触到漏电设备或电缆时会造成触电伤亡事故。
(2)漏电回路中碰地碰壳的地方可能产生电火花,有可能引起瓦斯煤尘爆炸。
(3)漏电回路上各点存在电位差,若电雷管引线两端接触不同电位的两点,可能使雷管爆炸。
(4)电气设备漏电时不及时切断电源会扩大为短路故障,烧毁设备,造成火灾。
2.漏电的原因(1)电缆和电气设备长期过负荷运行,使绝缘老化而造成漏电。
(2)运行中的电气设备受潮或进水,造成对地绝缘电阻下降而漏电。
(3)电缆与设备连接时,接头不牢,运行或移动时接头松脱,某相碰壳而造成漏电。
(4)电气设备内部随意增加电气元件,使外壳与带电部分之间电气间隙小于规定值,造成某一相对外壳放电而发生接地漏电。
(5)橡套电缆受车辆或其它器械的挤压、碰砸等,造成相线和地线破皮或护套破坏,芯线裸露而发生漏电。
(6)铠装电缆受到机械损伤或过度弯曲而产生裂口或缝隙,长期受潮或遭水淋使绝缘损坏而发生漏电。
(7)电气设备内部遗留导电物体,造成某一相碰壳而发生漏电。
(8)设备接线错误,误将一相火线接地或接头毛刺太长而碰壳,造成漏电。
(9)移动频繁的电气设备的电缆反复弯曲使芯线部分折断,刺破电缆绝缘与接地芯线接触而造成漏电。
(10)操作电气设备时,产生弧光放电造成一相接地而漏电。
井下三大保护及风电闭锁使用管理规定一、井下三大保护规定井下三大保护是指瓦斯抽采、通风、防火三项保护措施,是确保井下安全生产的重要规定。
以下是井下三大保护规定的具体内容:1. 瓦斯抽采规定(1) 设备要求:井下瓦斯抽采设备应配备完善,包括气抽风机、排瓦斯泵等设备,并经定期检验和维护。
(2) 操作规范:操作人员应掌握瓦斯抽采的相关知识和技能,并按照规定操作,确保瓦斯排放畅通。
(3) 安全防护:井下瓦斯抽采作业人员应佩戴防静电鞋、防毒面具等个人防护装备,以减少瓦斯爆炸的风险。
2. 通风规定(1) 通风系统:井下应配置有效的通风设备,如风机、风道等设施,保持空气流通,减少瓦斯和粉尘积聚。
(2) 通风管理:通风系统的运行应符合规定要求,操作人员应定期检查通风设备的运行状况,并及时进行维护和修理。
(3) 通风检测:井下通风系统应定期进行瓦斯和有毒气体的检测,确保通风效果达标,人员安全。
3. 防火规定(1) 严禁明火和静电:井下作业场所严禁使用明火进行作业,操作人员应使用防爆电工工具,并采取防静电措施。
(2) 灭火设备:井下应配备充足的灭火设备,如灭火器、消防栓等,以应对突发的火灾危险情况。
(3) 火灾应急措施:井下应制定火灾应急预案,明确人员疏散和火灾扑灭的具体步骤和责任分工。
二、风电闭锁使用管理规定随着风电发展迅猛,为了确保风电系统的安全运行,风电闭锁成为重要的管理规定。
以下是风电闭锁使用管理规定的具体内容:1. 工作程序(1) 闭锁解除:在进行维修、检查或更换风电系统设备之前,必须对相关设备进行闭锁操作,并保持闭锁状态,直到工作完成后解除闭锁。
(2) 闭锁记录:对每次闭锁操作,需填写闭锁记录,包括闭锁时间、闭锁设备、闭锁原因等,以备后续查阅和管理。
(3) 闭锁解除授权:闭锁解除需要经过相应的授权程序,由授权人对闭锁操作进行确认和批准,确保闭锁解除的合法性和安全性。
2. 标识和警示(1) 闭锁标识:在闭锁设备上设置明显的闭锁标识,用以提醒周围人员和工作人员注意闭锁状态,避免误操作。
