电缆生产工艺简介

35kv电缆生产工艺流程一。

1.1 原材料准备。

要生产 35kv 电缆，那得先把原材料备齐喽。

铜杆或者铝杆那是少不了的，这就好比做饭得先有米一样。

还有各种绝缘材料，像聚乙烯、交联聚乙烯等等，这可都是保证电缆能正常工作的关键。

另外，屏蔽材料、护套材料也得精挑细选，不能有一点儿马虎。

1.2 拉丝退火。

把铜杆或者铝杆拉成咱需要的细铜线或者铝线，这就像把粗面条变成细面条。

拉完丝还得退火，让金属变软变韧，就跟人锻炼完得放松一样，这样电线才好用。

二。

2.1 导体绞制。

把那些细铜线或者铝线按照一定的规则绞合在一起，形成导体。

这可得绞得均匀紧密，不能松松垮垮，要不然电流跑起来都不顺畅。

2.2 绝缘挤出。

导体弄好了，就得给它穿上“绝缘衣”。

把绝缘材料通过挤出机均匀地包裹在导体外面，这一步可得小心，不能有气泡、杂质啥的，不然这“绝缘衣”就不结实啦。

2.3 屏蔽处理。

为了减少电磁干扰，还得给电缆加上屏蔽层。

就像给宝贝裹上一层保护罩，让外界的干扰进不来，里面的信号也能稳稳地传出去。

三。

3.1 成缆绞合。

把几根带有绝缘和屏蔽的线芯绞合在一起，组成电缆的缆芯。

这就跟拧麻花似的，得拧得好看又结实。

3.2 护套挤出。

给缆芯穿上一层厚厚的“防护服”，也就是护套。

这护套得耐磨、耐蚀，能保护电缆在各种环境下都能正常工作，风吹雨打都不怕。

生产 35kv 电缆可不是一件简单的事儿，每一个环节都得精心操作，容不得半点马虎。

只有这样，才能生产出高质量的电缆，为电力传输保驾护航！。

电缆的生产工艺电缆的生产工艺是指将金属导体、绝缘体和护套材料组合在一起以制造电缆的过程。

电缆的生产工艺主要包括材料准备、导体制造、绝缘层制造、护套制造和成缆五个主要步骤。

首先是材料准备。

电缆的制造需要准备各种材料，如金属导体、绝缘体和护套材料。

导体材料通常是铜或铝，通过压延、拔丝等方法加工成所需直径和形状的导体。

绝缘层材料可以是PVC、交联聚乙烯或硅胶等，护套材料可以是PVC、PE或铝塑复合材料等。

接下来是导体制造。

导体通常是由多股细丝或扁平带状导体组成。

导体制造过程中需要将细丝或扁平带拉拔成规定直径或宽度，并根据需要进行扭绞或编织，以提高导体的柔韧性和电流传输能力。

然后是绝缘层制造。

绝缘层是为了对导体进行绝缘保护，防止漏电和电磁干扰。

绝缘层的制造通常涉及到挤出、涂覆或缠绕等工艺。

挤出是最常用的方法，即通过将绝缘材料挤压成希望的形状和尺寸，以覆盖导体。

接下来是护套制造。

护套的作用是对电缆进行保护，防止外界物体的损害和电缆的机械应力。

护套通常是通过挤出、涂覆或包覆等工艺制造而成的。

制造护套时需要注意材料的选择，以保证其具有耐压、耐磨等性能。

最后是成缆。

成缆是将多根绝缘线芯按照一定规律组合在一起，并固定在相对位置上。

成缆通常分为二次绞合和防火带包覆两个步骤。

二次绞合是将多根绝缘线芯进行扭绞，以提高电缆的柔韧性和抗干扰性。

防火带包覆是为了增加电缆的防火性能，通常在成缆后对电缆进行包覆。

综上所述，电缆的生产工艺包括材料准备、导体制造、绝缘层制造、护套制造和成缆五个主要步骤。

每个步骤都需要选择合适的材料和工艺，以制造出满足不同需求的电缆产品。

电缆的生产工艺对其品质和性能有着重要影响，因此需要在生产过程中严格控制每个环节。

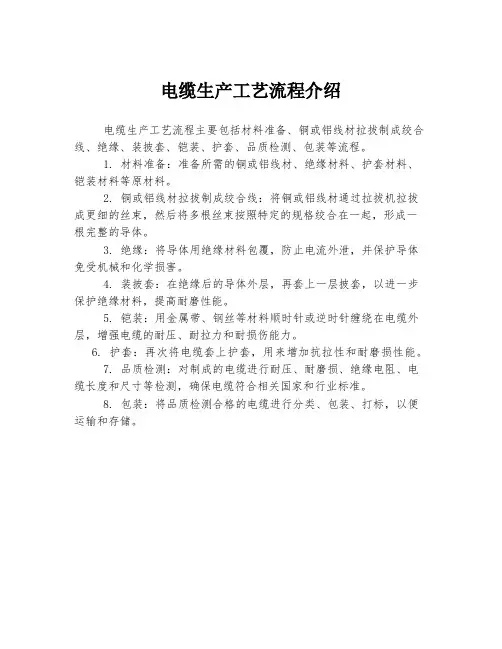

电缆生产工艺流程介绍
电缆生产工艺流程主要包括材料准备、铜或铝线材拉拔制成绞合线、绝缘、装披套、铠装、护套、品质检测、包装等流程。

1. 材料准备：准备所需的铜或铝线材、绝缘材料、护套材料、铠装材料等原材料。

2. 铜或铝线材拉拔制成绞合线：将铜或铝线材通过拉拔机拉拔成更细的丝束，然后将多根丝束按照特定的规格绞合在一起，形成一根完整的导体。

3. 绝缘：将导体用绝缘材料包覆，防止电流外泄，并保护导体免受机械和化学损害。

4. 装披套：在绝缘后的导体外层，再套上一层披套，以进一步保护绝缘材料，提高耐磨性能。

5. 铠装：用金属带、钢丝等材料顺时针或逆时针缠绕在电缆外层，增强电缆的耐压、耐拉力和耐损伤能力。

6. 护套：再次将电缆套上护套，用来增加抗拉性和耐磨损性能。

7. 品质检测：对制成的电缆进行耐压、耐磨损、绝缘电阻、电缆长度和尺寸等检测，确保电缆符合相关国家和行业标准。

8. 包装：将品质检测合格的电缆进行分类、包装、打标，以便运输和存储。

电线电缆生产工艺电线电缆生产工艺是指生产电线电缆的各个环节和步骤。

电线电缆生产工艺包括原材料准备、导体制造、绝缘层制备、护套制造、芯线成形、绝缘层包覆、绝缘层固化、电缆成缆等几个主要的过程。

首先是原材料准备。

电线电缆的主要原材料是金属导体、绝缘层材料和护套材料。

金属导体通常由铜线、铝线制成，绝缘层材料可以是塑料、橡胶等，护套材料一般是塑料、橡胶或金属。

其次是导体制造。

导体是电线电缆的核心部分，通常由多股细铜线或铝线组成。

导体制造过程包括金属熔化、热拉拔、冷拉拔等步骤，以获得所需要直径和长度的导体。

然后是绝缘层制备。

绝缘层的作用是隔离导体与外界或其他导体之间的电流和信号。

绝缘层制备过程包括将绝缘材料通过挤出机挤出，并经过冷却、切割等步骤形成所需的绝缘薄片。

接下来是护套制造。

护套是保护电线电缆免受外界环境影响的外层。

护套制造过程包括将护套材料通过挤出机挤出，并经过冷却、切割等步骤形成所需的护套薄片。

然后是芯线成形。

芯线是将导体、绝缘层和护套按照一定的规格和组合方式连接在一起的部分。

芯线成形过程包括将导体穿过绝缘层薄片和护套薄片，形成所需的芯线结构。

接下来是绝缘层包覆。

绝缘层包覆是将所制备的绝缘层薄片用挤出机挤覆在芯线上，并经过冷却、拉伸等步骤形成所需的绝缘层。

然后是绝缘层固化。

绝缘层固化是将挤覆在芯线上的绝缘层薄片进行固化，通常通过热处理或化学固化的方法进行。

最后是电缆成缆。

电缆成缆是将固化好的芯线和护套按照一定的规格和组合方式进行包装和绑扎，形成所需的电缆结构。

综上所述，电线电缆生产工艺包括原材料准备、导体制造、绝缘层制备、护套制造、芯线成形、绝缘层包覆、绝缘层固化和电缆成缆等多个步骤。

每个步骤都具有特定的工艺和要求，最终形成完整的电线电缆产品。

电线电缆制造流程概述电线电缆的制造与大多数机电产品的生产方式是完全不同的。

机电产品通常采用将另件装配成部件,多个部件再装配成单台产品,产品以台数或件数计量。

电线电缆是以长度为基本计量单位．所有电线电缆都是从导体加工开始,在导体的外围一层一层地加上绝缘,屏蔽,，成缆,护层等而制成电线电缆产品.产品结构越复杂，叠加的层次就越多．ﻫ一，电线电缆产品制造的工艺特性:ﻫ１.大长度连续叠加组合生产方式大长度连续叠加组合生产方式,对电线电缆生产的影响是全局性和控制性的,这涉及和影响到:（1）生产工艺流程和设备布置ﻫ生产车间的各种设备必须按产品要求的工艺流程合理排放，使各阶段的半成品，顺次流转.设备配置要考虑生产效率不同而进行生产能力的平衡，有的设备可能必须配置两台或多台，才能使生产线的生产能力得以平衡．从而设备的合理选配组合和生产场地的布置,必须根据产品和生产量来平衡综合考虑．（2)生产组织管理ﻫ生产组织管理必须科学合理，周密准确,严格细致,操作者必须一丝不苟地按工艺要求执行,任何一个环节出现问题，都会影响工艺流程的通畅，影响产品的质量和交货．特别是多芯电缆，某一个线对或基本单元长度短了,或者质量出现问题,则整根电缆就会长度不够，造成报废.反之,如果某个单元长度过长，则必须锯去造成浪费.（3）质量管理大长度连续叠加组合的生产方式，使生产过程中任何一个环节，瞬时发生一点问题，就会影响整根电缆质量。

质量缺陷越是发生在内层，而且没有及时发现终止生产,那么造成的损失就越大。

因为电线电缆的生产不同于组装式的产品,可以拆开重装及更换另件; 电线电缆的任一部件或工艺过程的质量问题,对这根电缆几乎是无法挽回和弥补的．事后的处理都是十分消极的，不是锯短就是降级处理,要么报废整条电缆。

它无法拆开重装。

ﻫ电线电缆的质量管理，必须贯串整个生产过程.质量管理检查部门要对整个生产过程巡回检查，操作人自检,上下工序互检，这是保证产品质量，提高企业经济效益的重要保证和手段。

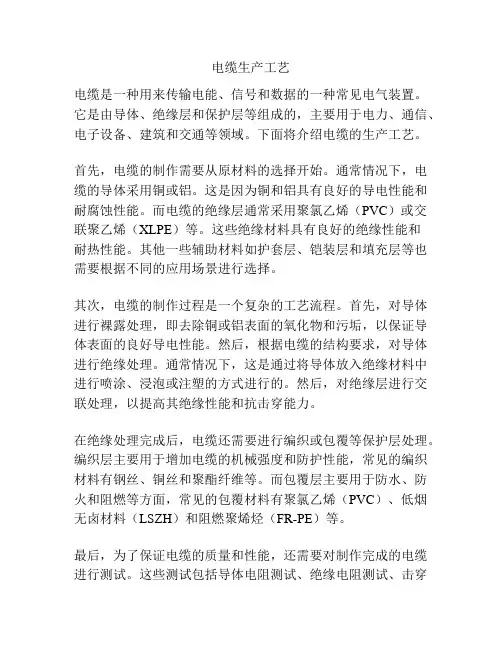

电缆生产工艺电缆是一种用来传输电能、信号和数据的一种常见电气装置。

它是由导体、绝缘层和保护层等组成的，主要用于电力、通信、电子设备、建筑和交通等领域。

下面将介绍电缆的生产工艺。

首先，电缆的制作需要从原材料的选择开始。

通常情况下，电缆的导体采用铜或铝。

这是因为铜和铝具有良好的导电性能和耐腐蚀性能。

而电缆的绝缘层通常采用聚氯乙烯（PVC）或交联聚乙烯（XLPE）等。

这些绝缘材料具有良好的绝缘性能和耐热性能。

其他一些辅助材料如护套层、铠装层和填充层等也需要根据不同的应用场景进行选择。

其次，电缆的制作过程是一个复杂的工艺流程。

首先，对导体进行裸露处理，即去除铜或铝表面的氧化物和污垢，以保证导体表面的良好导电性能。

然后，根据电缆的结构要求，对导体进行绝缘处理。

通常情况下，这是通过将导体放入绝缘材料中进行喷涂、浸泡或注塑的方式进行的。

然后，对绝缘层进行交联处理，以提高其绝缘性能和抗击穿能力。

在绝缘处理完成后，电缆还需要进行编织或包覆等保护层处理。

编织层主要用于增加电缆的机械强度和防护性能，常见的编织材料有钢丝、铜丝和聚酯纤维等。

而包覆层主要用于防水、防火和阻燃等方面，常见的包覆材料有聚氯乙烯（PVC）、低烟无卤材料（LSZH）和阻燃聚烯烃（FR-PE）等。

最后，为了保证电缆的质量和性能，还需要对制作完成的电缆进行测试。

这些测试包括导体电阻测试、绝缘电阻测试、击穿电压测试和机械强度测试等。

只有通过这些测试，才能确保电缆具有良好的导电性能、绝缘性能、机械强度和耐火性能等。

总的来说，电缆的生产工艺是一个复杂的过程，需要选择合适的原材料，并经过多道工序的加工和处理。

通过这些工艺，可以制作出各种类型的电缆，以满足不同领域的需求。

电缆作为一种重要的电气装置，为现代社会的电力、通信和交通等领域的发展提供了重要的支持。

电缆的生产工艺流程
《电缆的生产工艺流程》
电缆的生产工艺是一个复杂的过程，需要经过多道工序才能完成。

下面是电缆的生产工艺流程：
1. 原料准备：首先，需要准备各种原料，包括金属导线、绝缘材料、护套材料等。

这些原料需要经过严格的品质检验，确保符合生产要求。

2. 金属导线生产：金属导线是电缆的主要导电材料，通常采用铜或铝等金属制造。

通过拉丝、绞线等工艺将金属原料加工成符合规格的导线。

3. 绝缘材料处理：绝缘材料是用来包裹金属导线，防止电流泄露的材料。

通常采用塑料或橡胶等绝缘材料，需要通过挤出、涂覆等工艺加工成成型。

4. 绞合：将金属导线和绝缘材料按照设计要求进行编绞，形成电缆的基本结构。

5. 护套加工：电缆的护套是用来保护电缆免受外界环境影响的材料，通常采用聚乙烯、聚氯乙烯等材料，需要经过挤出、注塑等工艺进行成型。

6. 整体成型：将编绞好的电缆芯线和护套进行整体成型，形成成品电缆。

7. 检验和包装：对成品电缆进行质量检验，确保其符合标准要求。

然后进行包装，准备出厂。

以上就是电缆的生产工艺流程，每一个环节都需要严格把关，确保生产出的电缆具有良好的品质和性能。

电缆生产工艺流程电缆是一种将导电材料（如铜、铝）绝缘包覆的产品，用于将电力或通信信号传输到不同的地点。

电缆生产工艺流程是指将原材料经过一系列的加工和处理过程，最终制成成品电缆的过程。

以下是一般的电缆生产工艺流程概述。

1.原材料准备：首先需要准备所需的原材料，包括导电材料（如铜线）和绝缘材料（如聚乙烯）。

原材料要根据制造电缆的要求进行筛选和质量检测。

2.绞线：将铜线经过绞线机绞合成所需的导体。

绞线的目的是增加传导性能，减小电阻，并提高柔韧性。

绞线的形式可以是单股绞合或多股绞合。

3.绝缘处理：绞线完成后，需要对导体进行绝缘处理，以防止电流的漏电和外界的干扰。

常用的绝缘材料有聚乙烯、聚氯乙烯和交联聚乙烯等。

绝缘材料可以通过挤出机将导体包覆起来。

4.编织屏蔽：对于一些电缆，为了更好地抵御外界的干扰，需要在绝缘层之外加上编织屏蔽。

编织屏蔽通常由金属丝编织而成，如铜网。

5.外护套：经过绝缘和编织屏蔽处理后的电缆，需要再加上外护套来保护整个电缆的完整性。

外护套通常由聚氯乙烯（PVC）或聚乙烯（PE）等材料制成。

6.测试和质检：生产完成的电缆需要进行一系列的测试和质量检验，以确保符合相关的国家或行业标准和规定。

常见的测试项目包括电阻测试、介电强度测试和屏蔽效能测试等。

7.包装和存储：通过质检合格的电缆将进行包装，通常是将电缆卷绕在塑料或木制卷筒上，并进行一定的标识和包装的防护措施。

然后将电缆存储在干燥、通风的仓库中等待发货。

需要注意的是，不同类型的电缆生产工艺流程可能会有所不同。

例如，高压电缆的制造过程可能会包括更多的环节和复杂的工艺。

除了基础的电力电缆外，还有光纤电缆、通信电缆、控制电缆等不同种类的电缆，其生产工艺流程也略有不同。

总结起来，电缆的生产工艺流程可以分为原材料准备、导线绞合、绝缘处理、编织屏蔽、外护套、测试和质检、包装和存储等主要步骤。

这些步骤的完成将确保电缆的质量和性能，从而满足用户的需求和各种规范和标准的要求。

电线电缆生产工艺流程电线电缆的生产工艺流程一般包括原材料准备、导体制造、绝缘处理、编织、套装、测试、成品包装等步骤。

下面将详细介绍每个步骤的工艺流程。

1.原材料准备2.导体制造导体制造是将铜线或铝线拉拔成所需的规格和直径。

首先，将铜或铝原材料加热至一定温度，然后通过多道次的拉伸、退火等工艺来获得所需的导体规格。

3.绝缘处理绝缘处理是将导体包覆上绝缘材料，以防止电流泄露和保护导体。

绝缘材料可以通过挤出、包烧、涂覆等方法进行处理。

挤出法是将导体通过挤出机器，将绝缘材料挤压在导体周围；包烧法是将导体通过高温炉，使绝缘材料在导体表面烧结；涂覆法是将导体通过涂覆机器，将绝缘材料涂覆在导体表面。

4.编织编织是给绝缘处理后的导体加上编织层，以增强电线电缆的抗拉强度和耐磨性。

编织层一般由聚酯、尼龙等材料制成，可以通过编织机器将编织层织制在绝缘层外。

5.套装套装是将编织后的电线电缆与其他组件（例如电源线、信号线）进行组合。

首先，将编织后的电线电缆和其他组件剥去一定长度的外绝缘材料，然后根据需求将导体焊接或连接在一起，最后使用绝缘带等材料将接头固定和绝缘处理。

6.测试测试是对电线电缆进行质量检验，以确保其符合相关要求。

测试项目可以包括导通测试、耐压测试、电阻测试、外观检查等。

例如，导通测试用于检查电线电缆是否有短路或断路现象，耐压测试用于检查电线电缆在高电压下的绝缘性能是否达标。

7.成品包装最后，将合格的电线电缆进行包装，可以根据不同的要求选择不同类型的包装。

常见的包装方式包括卷盘包装、托盘包装、盒装等。

总结起来，电线电缆的生产工艺流程包括原材料准备、导体制造、绝缘处理、编织、套装、测试和成品包装等步骤。

每个步骤都需要精确的操作和严格的品质要求，以确保电线电缆的质量和可靠性。

电线电缆的生产工艺一、电线电缆生产工艺概述电线电缆是现代工业和生活中必不可少的重要产品，其生产工艺包括：原材料配料、挤出成型、绝缘处理、编织护套、成品检验等环节。

本文将详细介绍这些环节的具体工艺流程。

二、原材料配料1. 铜丝制备：首先需要将铜棒加热至一定温度，然后通过拉丝机将铜棒拉成所需直径的铜丝。

2. 绝缘材料准备：根据不同用途和型号的电线电缆，选用不同种类的绝缘材料，如聚氯乙烯（PVC）、交联聚乙烯（XLPE）等。

3. 护套材料准备：根据不同用途和型号的电线电缆，选用不同种类的护套材料，如聚氯乙烯（PVC）、低烟无卤阻燃护套等。

三、挤出成型1. 挤出机：将铜丝送入挤出机中进行挤压成型。

挤出机中有一组螺旋式金属齿轮，可以将铜丝挤压成所需的形状和直径。

2. 绝缘层挤出：在铜丝表面均匀地涂上绝缘材料，通过挤出机将绝缘层均匀地覆盖在铜丝上。

3. 护套层挤出：在绝缘层上均匀地涂上护套材料，通过挤出机将护套层均匀地覆盖在绝缘层上。

四、绝缘处理1. 高温烘干：将电线电缆送入烘干室中，通过高温烘干使其表面的水分蒸发，达到去除水分的目的。

2. 交联处理：对于一些特殊要求的电线电缆，需要进行交联处理。

交联是指将塑料材料通过化学反应或物理作用使其分子间发生交联，从而提高其耐热性、耐老化性、耐腐蚀性等性能。

五、编织护套1. 编织机：将需要编织的护套材料送入编织机中进行编制。

编制方式有平纹、斜纹、花式等多种方式。

2. 护套加工：将编制好的护套套在电线电缆外部，通过热处理或压力处理使其与电线电缆紧密结合。

六、成品检验1. 外观检验：检查电线电缆的外观是否符合要求，如表面是否平整、颜色是否均匀等。

2. 电气性能测试：通过测试仪器对电线电缆的导通性能、绝缘性能等进行测试，并与标准值进行比较。

3. 包装：将成品进行包装，按照不同型号和规格分别打包，贴上标签和说明书，并存放在指定的仓库中。

七、总结以上是电线电缆生产工艺的详细介绍。
