最新使用手册--变电站端子箱温湿度控制系统软件(1)

温湿度控制器的使用说明书使用说明书概述：感谢您选择使用我们的温湿度控制器。

本使用说明书将为您提供操作指导和详细参数说明，帮助您更好地使用该产品。

产品概述：本产品是一种具有温湿度检测与控制功能的设备，适用于室内温湿度的自动调节。

产品采用先进的传感器技术，控制精度高，性能稳定可靠，易于操作和安装，广泛应用于温室、工厂、药厂、实验室、仓库等场所。

使用方法：1.安装及接线本产品提供多种安装方式，用户可按照需要选择合适的方式进行安装。

为了保证操作安全，请先停止电源，并确认电路无电之后再进行接线。

2.操作电源启动后，本产品会自动开始检测环境温湿度，并将检测结果在屏幕上显示。

用户可通过屏幕上的按键调节目标温湿度值和工作模式。

也可通过RS485接口与计算机通信，进行实时数据采集和监测。

3.注意事项1）本产品请勿直放在阳光下或潮湿的环境中，避免受到过度照射或受潮而影响正常使用。

2）请勿随意打开产品外壳，以免影响产品性能。

3）为了保证产品性能，建议定期进行校准和维护，以确保其工作精度与可靠性。

4）本产品配有过温、过湿等保护功能，当环境温湿度超出设定范围时，控制器会自动停止工作，以避免对设备和环境的影响。

参数说明：1）功率电源：AC220V±10% 50/60HZ2）温度测量范围：-40℃~+100℃3）湿度测量范围：0%~100%RH4）温控精度：±0.5℃5）湿度控制精度：±5%RH6）安装方式：支持多种安装方式，包括嵌入式、壁挂式等。

结论：温湿度控制器是一种高性能、高精度的温湿度自动调节设备，适用于不同场合的使用需求。

本使用说明书提供了详细的产品参数和操作方法，我们相信您通过本说明书的阅读和理解，一定能更好地使用本产品。

同时，本公司也期待着您宝贵的建议和意见，以便更好地为您提供服务。

CBZ-8000变电站自动化系统的软、硬件设计基于开放式系统规范要求，系统软件采用客户/服务器结构，它可以减少网络负荷，提高系统配置的灵活性，监控系统即可配置为独立的服务器、客户机，也可配置为客户、服务器合二为一的模式，服务器模块采用互为热主备的双冗余模式，监控系统可以运行在支持WindowsNT/2000操作系统的任意硬件平台，包括PC、ALPHA或其它任何类型的工作站。

CBZ-8000变电站自动化系统在线监控系统使用说明：描述如何启动在线监控系统；如何利用系统主菜单和工具栏进行常用操作；如何在监控画面中进行数据监视和操作；如何在事件列表中进行越限报警，变位信息，操作结果的查询；如何使用实时曲线和历史曲线对数据进行趋势分析；如何打印报表和接线图；如何进行事故追忆。

同时详细描述报表的制作以及曲线的定义等等。

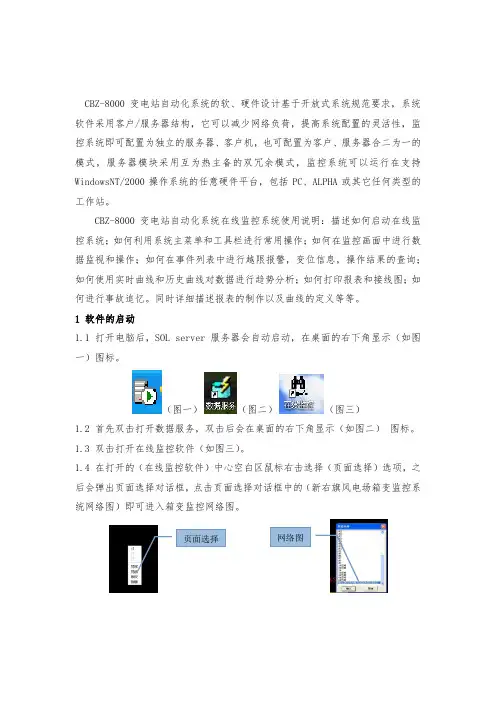

1 软件的启动1.1 打开电脑后，SOL server服务器会自动启动，在桌面的右下角显示（如图一）图标。

（图一）（图二）（图三）1.2 首先双击打开数据服务，双击后会在桌面的右下角显示（如图二）图标。

1.3 双击打开在线监控软件（如图三）。

1.4 在打开的（在线监控软件）中心空白区鼠标右击选择（页面选择）选项，之后会弹出页面选择对话框，点击页面选择对话框中的（新右旗风电场箱变监控系统网络图）即可进入箱变监控网络图。

页面选择网络图（在线监控系统运行界面）1.5 单击网络图左面的（通讯状态按钮）对话框，可以查看环网内所有箱变通讯状态。

（红色表示通讯中断，绿色表示通讯正常）2 软件功能介绍2.1 查看单台箱变主要运行参数鼠标单击要查看的某台箱变编号即可进入变电站参数表（如下图）通讯状态按钮 箱变运行实时参数（参照装置保护整定值） 装置反馈信号指示（红色为不正常，绿色为正常）箱变保护信号指示灯（红色为断开，绿色为闭合）红色为通讯中断、绿色为通讯正常此处装置通讯灯如果显示绿色就说明通讯正常图解：1、首先我们应该确认箱变通讯是否正常。

版温湿度监控系统操作说明软件操作说明：本套软件分为系统监控软件（现场温湿度采集软件）和查阅软件（办公室查阅软件）车间现场使用软件操作如下；步骤一：运行软件，弹出登录系统窗口。

系统出厂管理员用户名和密码都为；若要修改密码，进入后再另行修改。

输入正确用户名和密码，显示画面如下：在软件格子条纹框内，右键→新建设备，跳出如下设备属性输入框；注意事项：设备每个设备都不一样。

车间内如果有个探头，那么探头对应的应该为号。

每个部门的设备都是从号开始。

设备不可重复，依次新建设备。

设备类型（贵司类型均为）设备名称自行修改（对应探头地方） 显示在设备显示屏左上角第二个数字单通道设备全部设置为探头 不用输入双击设备，弹出下列属性框。

白色部分为可修改：保存间隔；设置成为，所有数据则是半个小时保存一次。

从开始采集开始算。

如果是中午：开始采集，数据就会：保存一组，：保存一组，一直到软件停止运行。

属性框设置温湿度上下限，超出范围，大屏上数值变红色，并一直显示超限设备数值。

按照各个库请自行设定好温湿度上下限。

修改好之后，请点击保存。

以上设置好之后，请点击保存配置文档，否则，下次打开软件，要重新输入设置通讯设置红色部分为，无线数据接收器接入端口，波特率为（固定为）蓝色部分为，数据备份到指定文件夹，可以选择，软件采集后，数据自动会存到文件夹中，电脑断电，数据会自动保存，不会丢失。

以上设置结束，点击开始采集。

打印数据步骤：视图→点击历史数据→选择起始时间和结束时间→刷新库区→库区选择所有库区→所有设备→点击列表→查询历史数据，点击打印，打印之前可以预览下，点数多，可以分纵向和横向打印；打印标题自行修改。

以上，如有疑问，联系说明归深圳市拓普瑞电子所有。

温湿度监控系统操作使用说明一、系统简介温湿度监控系统是一种用来实时监测和记录环境温度和相对湿度变化的系统。

该系统通过传感器检测环境温湿度，并将数据传输到监控中心进行实时显示和记录。

系统具有高精度、高稳定性、易操作等特点，适用于各种场所和环境。

二、系统组成1.传感器：用于检测环境的温度和湿度。

2.集控器：接收传感器数据并传输到监控中心。

3.监控中心：显示和记录传感器数据，提供报警功能等。

三、系统安装1.传感器安装：选择合适的位置安装传感器，注意避免阳光直射、水汽等影响温湿度测量的因素。

传感器应固定牢固，避免震动和干扰。

2.集控器安装：将集控器与传感器通过正确的接口连接起来，确保连接稳定。

集控器应安装在通风良好、温度适宜的地方。

3.监控中心安装：安装监控中心软件并按照说明进行设置，确保能够与集控器通信。

四、系统操作1.开机操作：按照监控中心软件的指引启动系统，确保传感器和集控器正常连接，并显示传感器的温湿度数据。

2.数据监测：监控中心会实时显示传感器采集到的温湿度数据，包括当前数值、最高值、最低值等信息。

可以通过图表等形式进行查看和分析。

3.数据记录：系统会将传感器数据保存到数据库中，用户可通过查看历史数据来了解温湿度变化的趋势。

可以根据需要设置保存的时间间隔和记录的数量。

4.报警功能：监控中心可以设置温湿度的报警阈值，当传感器检测到温湿度超出设定的范围时会自动报警，提醒用户进行处理。

报警方式可以通过声音、弹窗、短信等形式进行设置。

5. 数据导出：系统可以将数据导出为Excel或其他格式的文件，方便用户进行数据分析和报表制作。

6.系统设置：监控中心提供一些系统参数的设置选项，用户可以根据需要进行调整，如显示单位、报警阈值、报警方式等。

五、系统维护1.定期校准：传感器的准确度会随着时间的变化而降低，建议定期对传感器进行校准，确保温湿度的测量结果准确可靠。

2.清洁保养：定期清洁传感器和集控器，保持设备的良好状态，避免尘埃或污物的积累对测量结果的影响。

温湿度监测系统应用软件SOP标准操作程序

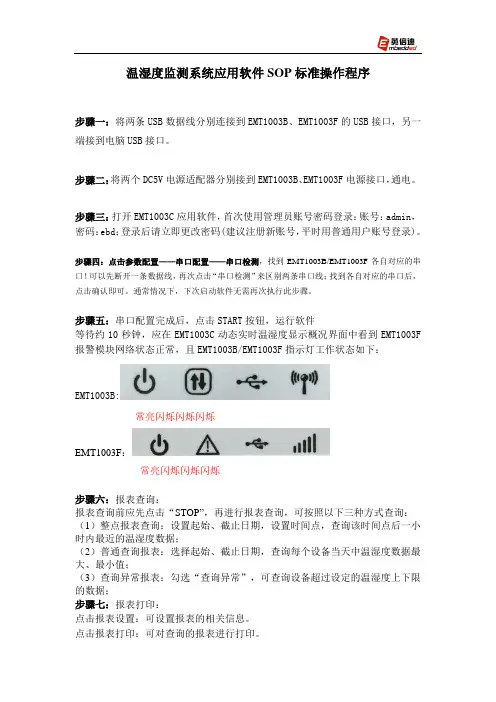

步骤一：将两条USB数据线分别连接到EMT1003B、EMT1003F的USB接口，另一端接到电脑USB接口。

步骤二：将两个DC5V电源适配器分别接到EMT1003B、EMT1003F电源接口，通电。

步骤三：打开EMT1003C应用软件，首次使用管理员账号密码登录：账号：admin，密码：ebd；登录后请立即更改密码(建议注册新账号，平时用普通用户账号登录)。

步骤四：点击参数配置——串口配置——串口检测，找到EMT1003B/EMT1003F各自对应的串口！可以先断开一条数据线，再次点击“串口检测”来区别两条串口线；找到各自对应的串口后，点击确认即可。

通常情况下，下次启动软件无需再次执行此步骤。

步骤五：串口配置完成后，点击START按钮，运行软件
等待约10秒钟，应在EMT1003C动态实时温湿度显示概况界面中看到EMT1003F 报警模块网络状态正常，且EMT1003B/EMT1003F指示灯工作状态如下：
EMT1003B:
常亮闪烁闪烁闪烁
EMT1003F：
常亮闪烁闪烁闪烁
步骤六：报表查询：
报表查询前应先点击“STOP”，再进行报表查询，可按照以下三种方式查询：（1）整点报表查询：设置起始、截止日期，设置时间点，查询该时间点后一小时内最近的温湿度数据；
（2）普通查询报表：选择起始、截止日期，查询每个设备当天中温湿度数据最大、最小值；
（3）查询异常报表：勾选“查询异常”，可查询设备超过设定的温湿度上下限的数据；
步骤七：报表打印：
点击报表设置：可设置报表的相关信息。

点击报表打印：可对查询的报表进行打印。

温湿度控制器说明书1. 产品概述1.1 功能特点- 温湿度监测：能够实时监测环境的温度和湿度。

- 控制功能：根据设定值自动调节空气条件，以达到所需的目标温湿度。

- 报警系统：当环境超出预设范围时发出声音或光信号报警。

2. 安装与设置2.1 硬件安装步骤：a) 将控制器插入电源插座，并确保供电正常；b) 连接传感器并放置在需要检测的位置上；c) 根据用户手册连接其他外部设备（如加热、降低湿度等）。

2.2 软件设置步骤：a) 打开控制面板，在菜单中选择“设置”选项；b) 输入所需的目标温湿度数值，并保存更改；c) 配置报警参数，包括触发阈值和响应方式。

3.使用方法及操作指南3.１显示屏介绍:a）当前室内/室外温湖显示区域;b）工作模式显示区域;c ) 设置按钮:用于进入设置界面进行参数调整;d）报警指示灯:当温湿度超出设定范围时，会有声音或光信号提示。

3.２操作步骤:a) 打开电源，并确保控制器正常启动；b) 根据需要，在显示屏上选择所需的工作模式（如自动、手动等）；c ) 如果需要更改目标温湿度值，请按下“设置”按钮并根据菜单操作说明进行修改；d）观察当前环境数据和报警状态，必要时采取相应的行动。

4. 故障排除4.1 常见问题及解决方法：a) 控制器无法启动：检查电源连接是否正确。

b) 温湿度不准确：确认传感器位置是否合适，并重新校准系统。

c) 报警功能失效：检查配置文件中的阈值和响应方式。

5. 安全注意事项- 在使用过程中请遵循相关安全规定以及本产品用户手册提供的建议。

6.附件7.法律名词及注释：- 目标温湿度数值(Target Temperature and Humidity Value): 用户希望达到室内/室外空间里特定时间段内期待得到稳态条件下最佳的温度和湿度数值。

- 传感器(Sensor): 能够测量环境中特定物理量（如温度、湿度等）并将其转换为电信号输出的装置。

HWS-1MZLE/C1智能温湿度控制器说明书一、用途1、适用于室外端子箱，配电箱的自动加热除湿或排风降温或排风除湿，防止端子间爬电引起的各种误动作事故，如：继电器保护端子箱等。

2、适用于开关机构箱内，手车式开关柜，中置柜等设备的箱内对多个部位进行防潮，低温、高温的在线监测。

3、也可用于其他局部需要自动除湿及低温自动加热升温或高温自动排风降温的场合。

二、技术参数1、可实时监控1路温湿度参数2、检测精度：温度±1℃；湿度±5%RH显示分辨率：温度0.1℃; 湿度0.1%RH3、响应时间：小于10秒4、检测范围：湿度： 1~99.9%RH，温度，-19.9~99.9℃5、工作方式：加热器加热或风扇排风出厂默认值：湿度为模式0；当环境湿度大于设置的起始除湿湿度且环境温度抵于20℃时，采取加热除湿策略；当环境湿度大于设置的起始除湿湿度且环境温度高于20℃时，采取强制排风，促进空气对流降低湿度的策略。

此模式能防止配电柜内温度过高造成设备老化；也可通过键盘设置为模式1。

温度：小于5℃，加热继电器触点闭合，大于13℃，加热继电器触点断开；大于40℃，风扇继电器闭合，小于25℃，风扇继电器触点断开。

（也可以根据客户要求在出厂前设置）6、工作电压：220V AC±10%7、功耗：小于3W8、触点性能：可接通5A，可分断250V AC，250V A交流负载一个外接数字传感器同时监测显示温度和湿度，根据设定的参数，控制加热器加热或风扇排风485通信，MODBUS协议有加热器（风扇）断线报警提示功能测量控制温度：-19.9-99.9℃，测量控制湿度： 1-99.9%RH外型尺寸：48×48×100安装方式：嵌入式。

HWS智能温湿度控制器参数设置指南一.按键功能SET键: 1.进入参数设定状态2.存入参数且退出参数设置状态键: 1.使选中的数据位(闪烁)循环右移,或进入下一项菜单2.不存参数,退出参数设置状态.(长时间(大约5秒)按住)↑键:使选中的数据加1↓键:使选中的数据减1二.参数设置流程1)按SET键进入参数设置状态2)在第二行数码管内输入密码789.3)按SET键进入第一项参数(起始加热温度)设置,此时第一排数码管显示“1”4)按键使要设置的相应位处于选中状态(闪烁).按↑健或↓键设置,在本项参数最后一位闪烁时,按键,将进入下一项参数设置.5)重复第4步,直至将所有参数设置完成6)按SET键,存入参数,退出参数设置7)重新给温湿度控制器上电启动三.注意事项:1)每设置一项参数,第一行数码管显示参数号,对应关系如下:1-起始加热温度, 2-停止加热温度, 3-停止排风温度, 4-起始排风温度5-起始加热湿度, 6-停止加热湿度, 7-停止排风湿度, 8-起始排风湿度2)在参数设置过程中,若不需要存入参数而退出参数设置状态,请长时间(大约5秒)按住键,直至退出3)所设置参数必须满足：起始加热温度<停止加热温度<停止排风温度<起始排风温度.起始加热湿度>停止加热湿度>停止排风湿度>起始排风湿度.单片机在存入参数时会自动检查,若错误,会显示矛盾的参数号4)若单片机存入参数正确,数码管会显示“HHHHHH”2秒钟表示正确存入,然后回到正常测量状态.5)若传感器不接或断线,第一排数码管不亮,第二排显示“---”6)出厂时,参数按如下数显起始加热温度:5℃停止加热温度:13℃停止排风温度:25℃起始排风温度:40℃起始加热湿度:88%RH停止加热湿度:78%RH停止排风湿度:55%RH开始排风湿度:35%RH7)设置完参数后务必要重新上电启动智能温湿度控制器通讯规约一、概述：本规约采用Modbus 规约RTU模式1、字节格式：每字节含8位二进制码，传输时加上一个起始位(0)，一个停止位(1)，共10位。

ConsenwellV1.1尊敬的用户：衷心感谢您选用Consenwell 康森韦尔的产品。

本手册主要介绍智能温湿度测控器的工作原理、技术指标、主要功能、安装调试及使用与维护等内容。

为了使您更好地使用我们的产品,请您仔细阅读本手册,在应用中如果您有任何问题和要求，或需要相关技术支持，可以与我们的销售单位联系，我们将及时给予回应。

目录 1.前言 --------------------------------------- 错误！未定义书签。

2.内容 --------------------------------------- 错误！未定义书签。

3.要求 --------------------------------------- 错误！未定义书签。

使用说明书智能温湿度测控器 S200HTT4.警示 --------------------------------------- 错误！未定义书签。

5.概述 --------------------------------------- 错误！未定义书签。

6.技术参数----------------------------------- 错误！未定义书签。

7.产品外观和结构---------------------------- 错误！未定义书签。

8.指示灯和按键功能说明 --------------------- 错误！未定义书签。

9.产品接线端子定义-------------------------- 错误！未定义书签。

10.产品原理和功能-------------------------- 错误！未定义书签。

11. 通讯接口 -------------------------------- 错误！未定义书签。

通讯数据项说明 ------------------------------ 错误！未定义书签。

无-------------------------------------------- 错误！未定义书签。

温湿度控制器设计方案功能设计：一：通信协议本即符合Modbus RTU国际协议，应用说明如下：A：采集温度：01 04 00 00 00 01 C1 C2，回答：01 04 02 xx xx C1 C2其中：C1 C2为两字节CRC16（后面不再说明），xx xx为温度x10倍的16进制表示，如01 41=321，也就是32.1度B：采集温湿度：01 04 00 00 00 02 C1 C2，回答：01 04 04 xx xx yy yy C1 C2 其中：xx xx为温度x10倍的16进制表示，如01 41=321，也就是32.1度yy yy为湿度x10倍的16进制表示，如01 41=321，也就是32.1% C：内部参数用01 03 xx xx yy yy C1 C2读取其中：xx xx为第一个寄存器地址；yy yy为读取的寄存器个数功能03的回答各式同上述的功能04内部参数用01 06 xx xx yy yy C1 C2改写其中：xx xx为寄存器地址；yy yy为需要写入的新内容功能06的回答是100%回传原来的命令功能03/06具体应用请参考Modbus RTU手册，今将本机寄存器地址与对应的内容列下：地址内容0x0000 本模块地址，范围01-FF，出厂设置为010x0001 485口速度类别码出厂设置00 03 为9600BPS0x0002 模块名称0x0003 采集周期，出厂设置00 040x0004 制冷开关吸合温度出厂设置为40℃，也就是01 90 放大10倍0x0005 制热开关吸合温度出厂设置为0℃，也就是00 000x0006 抽湿开关吸合温度出厂设置为99%，也就是03 DE 放大10倍0x0007 加湿开关吸合温度出厂设置为0%，也就是00 000x0008 温度校准值出厂设置为00 000x0009 湿度校准值出厂设置为00 000x000A 高字节为温度控制回差，低字节为湿度控制回差出厂设置为14 140x000B 高字节为温度控制模式：00=加热模式，01=制冷模式低字节为湿度控制模式：00=全关闭，01=抽湿02=加湿0x000C 高字节为C/F设置00=摄氏01=华氏出厂设置00 低字节保留0x000D 高字节为密码1；低字节为密码2 出厂设置00 00二、界面显示：仪器地址：ID实时温度:例如35.4 0C制热模式标示符：当实时温度低于所设的定的温度值时，继电器吸合，此标示符闪烁，当高于设定值后，继电器断开，标示符停止闪烁制冷模式标示符：当实时温度高于于所设的定的温度值时，继电器吸合，此标示符闪烁，当低于设定值后，继电器断开，标示符停止闪烁实时湿度：例如：53%加湿标示符:当且只有在制冷模式下，湿度控制才起作用；当实时湿度低于设定的湿度值后，湿度继电器吸合此标示符闪烁，当实时湿度高于设定值后湿度继电器断开，此标示符停止闪烁三：拨动开关的使用：产品顶部配有设置开关一只，具有左拨，右拨，下按三个控制位A：正常显示下，下按开关，C闪动进入C/F选择与设置，左右拨动选择C或F，下按开关，C或F停止闪动。

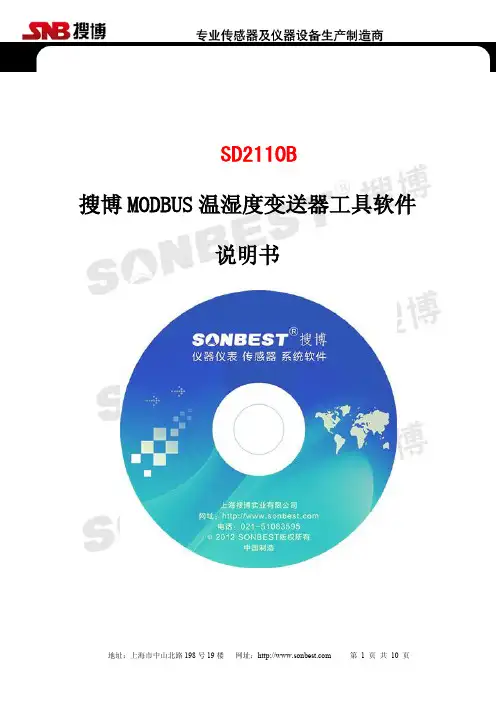

SD2110B搜博MODBUS温湿度变送器工具软件说明书一、概述 (3)二、软件安装 (3)三、软件基本功能 (6)3.1串口设置 (7)3.2运行状态指示 (8)3.3MODBUS设置 (8)3.4数据查询操作 (9)3.5观察窗 (9)3.5.1温度值 (9)3.5.2湿度值 (9)3.6显示修正值 (10)3.6.1温度误差校正值 (10)3.6.2湿度误差校正值 (10)3.7二次开发命令观察窗口 (10)四、软件适用范围 (10)一、概述本软件为温湿度变送器SD2110B随机工具软件，用以检测设备通讯状况、设备地址及传感器数据实时采集。

SD2110B采集模块内置RS485接口转换器,通过RS485总线的组网方式，可以将通讯距离延长到最长1200米，可以有效解决最简连接的距离过短问题。

下图是基于SD2110B采集模块典型温湿度监测与控制的RS485组网结构图，每个SD2110B采集模块有一个节点编号，一个小系统，可以放置1-15个SD2110B采集模块。

因每个传感器采用宽电压供电，所以整个系统都可以采用总线供电的方案。

二、软件安装软件安程过程以下面描述为例，实际文字或软件内容部分根据软件版本有所不同。

图2.1软件安装图标找到“SD2110B工具软件.exe”文件名，双击并按以下说明进行安装操作。

图2.2软件安装过程直接点下一步。

图2.3软件安装选择安装路径选择合适的安装路径，也可以直接选择默认路径，还可更改到其它目录进行安装。

图2.4软件安装过程显示选定的安装目标直接点击“安装”。

图2.5安全卫士360木马防护墙提示若弹出以上木马提示，可以选择“允许本次操作”，本软件绝无木马，请放心安装，让360放行。

若多次提示，可以先关掉防火墙后再进行安装操作。

一直点击【下一步】即可完成安装。

成功安装后，点击桌面快捷键即可运行软件。

三、软件基本功能本软件是配合上海搜博实业有限公司采集设备产品的工具软件。

无线温湿度智能监测系统软件使用说明书(V1.1)目录1系统概述 (1)1.1系统组成 (1)1.2节点概述 (1)2 软件运行环境 (2)2.1 软件环境 (2)2.2 硬件环境 (2)3 系统软件使用和操作 (3)3.1 安装QF03-A103总控端驱动驱动 (3)3.2 安装监测软件 (5)3.4卸载监测软件 (6)3.3 运行监测软件 (6)4注意事项 (10)5保管存放 (11)1系统概述1.1系统组成无线温湿度智能监测系统采用低功耗设计，具有体积小、节能、安全、安装简单、工作稳定等优点，是一个低成本、高性能、可常年不间断运行的无线传感网络系统，维护简单，使用方便。

无线温湿度采集终端能够任意安装在所需监测的地方，适合应用于需监测的军事区域、仓库、血液中心血库、厂房、机房、孵房、温室等对环境温湿度要求高的场合。

无线温湿度智能监测系统由若干无线温湿度采集终端、无线路由节点、一个总控端和监测中心监测管理软件组成。

系统总体结构如图1所示。

图1 无线温湿度智能监测系统拓扑结构1.2节点概述(1) 无线温湿度采集终端采集终端是两节1.5V普通干电池供电的低功耗的传感器节点，置于所测环境中进行温湿度数据的采集和预处理，并将数据上传给路由节点或总控端，呈星形拓扑结构排列，安装实施相对简单，可以节省费用，控制成本，具有很大的环境适应性。

用电池供电，能够工作一年以上。

任何采集终端在网络覆盖范围内可以自动加入或退出网络，且无需设置自动入网。

安装使用：安装方式，根据现场实际可以采用摆放、螺丝固定等方式。

采集终端要布置在无线路由或者总控端周围通信距离可视范围之内，采集终端周围应避免有大面积金属遮挡物。

在监测特别重要和密集的区域可以多放置几个采集终端。

(2) 路由节点路由节点负责整个网络的数据中继、覆盖延伸功能。

路由节点之间呈Mesh网状网络拓扑结构，其路由可自动建立和维护，具有强大的功能；网络可以通过“多级跳”的方式通信；组成极为复杂的网络；具备自组织、自愈功能。

变电站端子箱温湿度控制系统操作使用说明书商洛供电公司东郊变IP地址：http://10.210.39.36.9091/login.aspx西安汇智利通电气有限公司2014年9月第一章系统简介变电站端子箱温湿度控制系统软件基于Window操作系统，硬件以工控机或高档PC机为主，软件设计中采用了分层设计、组件化、标准化、开放式等先进的软件开发思想，为用户提供了可靠、安全、易于操作的监控系统平台。

监控软件采用全图形的人机界面，具有接线图组态功能，界面美观，符合现场人员操作习惯。

各功能节点机具有统一的操作形式，易学、易于操作。

一、变电站端子箱温湿度控制系统软件主要功能：•数据采集、处理功能；•事故追忆功能；•实时曲线；•数据报表功能；二、变电站端子箱温湿度控制系统软件特点：系统采用c/s加b/s两种软件体系组合结构：b/s 是browser/server指浏览器和服务器端，在客户机端不用装专门的软件，只要一个浏览器即可．而c/s是client/server指客户机和服务器，在客户机端必须装客户端软件后，才能访问服务器如sql server 2000 软件体系结构定义了软件的局部和总体计算部件的构成，以及这些部件之间的相互作用关系。

部件包括诸如服务器、客户、数据库、过滤器、程序包、过程、子程序等一切软件的组成成份。

相互作用关系包括诸如过程调用、共享变量访问、消息传递等。

相互作用也包括具有十分复杂的语义和构成关系，诸如客户/服务器的访问协议、数据库的访问协议网络的传输协议、异步事件的映射等，除了描述系统的构成和结构关系外，在系统的功能需求方面，体系结构还表达了系统需求和构成之间的对应关系。

B/S和C/S优点比较：1）C/S的优点（最简单：可以减轻服务器端压力，如果用户的需求特别复杂，用C/S。

）能充分发挥客户端PC的处理能力，很多工作可以在客户端处理后再提交给服务器。

对应的优点就是客户端响应速度快。

缺点主要有以下几个：只适用于局域网。

温湿度仪安装及使用手册每月固定操作1) 每月一次上传数据，上传时间：当月26日～次月5日2) 重新放入仓库开始监测温湿度前，必须如下重新设置：A) 用DataLogger 软件设置温湿度仪；B) 按下黄色按钮启动温湿度仪（启动标志：REC 灯与ALM 灯同时闪烁一次） 如果操作不熟练，可以在放入仓库前练习设置、启动、下载数据的过程，练习时可将监测频率(Sample Rate)调整到相对短的时间如2秒、5秒，但放入仓库前须回复到30分钟(30m)。

Step 1: 软件安装事情准备 请联络公司IT ，取得本地电脑安装的权限。

安装Datalogger （温湿度仪控制软件）双击执行安装光碟根目录下的setup.exe 文件，并根据安装向导完成安装。

安装完成后[开始->所有程序]菜单中将增加以下菜单：图1：执行菜单Datalogger ，以下界面的软件将启动：图2：安装USB 驱动插入温湿度仪至电脑的USB 端口，双击执行安装光碟内[Driver\USBXpressInstaller.exe]文件，并根据安装向导完成安装。

参考图2，打开温湿度仪设置界面，如果标题显示下图所示Connected 则表示安装成功。

图3：下载温湿度数据 设置温湿度仪 转存下载的温湿度数据为txt 文件Step 2: 温湿度检测仪安装（实物安装）事情准备参考[Step3 温湿度仪设置及数据下载及上传]，完成温湿度仪系统设置。

选择合适的检测位置1) 根据仓库大小及分配的温湿度仪数量均匀分布；2) 不能靠近或者直接面对空调出风口；3) 不能靠近窗户或者仓库门等温湿度不稳定区域。

安装及启动温湿度仪1) 安装支架：在选定位置固定好支架；注意支架方向：可保持温湿度仪牢固。

2) 启动温湿度仪：按下温湿度仪的黄色按钮，直到REC或者ALM的指示灯开始闪烁并连续观察1分钟，确认REC灯是否每30秒闪一次，以确认温湿度启动成功。

3) 安装温湿度仪：将温湿度仪插入支架；在封条上记录以下安装信息，参考右下图，贴上封条以确保温湿度仪不被他人挪动。

030温湿度控制器安装使用说明书V2.0申明版权所有，未经本公司之书面许可，此手册中任何段落，章节内容均不得被摘抄、拷贝或以任何形式复制、传播，否则一切后果由违者自负。

本公司保留一切法律权利。

本公司保留对手册所描述之产品规格进行修改的权利，恕不另行通知。

订货前，请垂询当地代理商以获悉本产品的最新规格。

江苏安科瑞电器制造有限公司吴磊磊提供135********目录前言 (1)1概述 (1)2工作原理 (1)一WH系列普通型温湿度控制器 (1)1型号说明 (1)2技术指标 (2)3产品规格及功能 (2)4接线方式 (4)二WHD系列智能型温湿度控制器 (5)1型号说明 (5)2技术指标 (5)3产品规格及功能 (6)4接线方式 (6)5产品操作指南 (8)6通讯指南 (11)三传感器 (15)1概述 (15)2型号说明 (15)前言：温湿度控制器简介1概述温湿度控制器产品主要用于中高压开关柜、端子箱、环网柜、箱变等设备内部温度和湿度的调节控制。

可有效防止因低温、高温造成的设备故障以及受潮或结露引起的爬电、闪络事故的发生。

产品分为WH普通型系列和WHD智能型系列。

产品符合国标GB/T15309-1994。

2工作原理温湿度控制器主要由传感器、控制器、加热器（或风扇等）三部分组成，其工作原理如下图所示：传感器检测箱内温湿度信息，并传递到控制器由控制器分析处理：当箱内的温度、湿度达到或超过预先设定的值时，控制器中的继电器触点闭合，加热器（或风扇）接通电源开始工作，对箱内进行加热或鼓风等；一段时间后，箱内温度或湿度远离设定值，控制器中的继电器触点断开，加热或鼓风停止。

除基本功能外不同型号还带有断线报警输出、变送输出、通信、强制加热鼓风等辅助功能。

一.WH系列普通型温湿度控制器1型号说明注：1.“组合外接”即同时有温度、湿度控制时，传感器置于同一外壳，由同一点采集温度、湿度信息。

2.传感器与控制器之间的连接线长度建议不要超过20米。

温湿度软件实施使用说明-----V1.0杭州中宝科技有限公司2009-10目录1温湿度仪设备设置 (3)2温湿度线路设置 (3)3软件设置 (3)4服务端程序 (5)4.1主界面 (5)5客户端 (6)5.1检测设备管理 (6)5.2监控记录查询 (8)5.3监控曲线图 (9)5.4短消息监控设置 (10)1温湿度仪设备设置根据温湿度仪说明书，对以下各项详细设置：A：设备地址（一定要设置正确，软件要以此地址查找设备）B: 保存间隔（根据当地药监规定）（这个功能在带存储功能的设备中有，其他没有此功能）C：温湿度仪的温度上下限（0-20）和湿度上下限（45-75）D：电源：一般要求UPS2温湿度线路设置A：根据说明书把探头和电源线接入设备各个接口B：信号线接入：信号线分开+/-并与串口服务器（或者232转485数据转换卡，此种情况没有C步骤）对接，都是D+/D-C: 串口服务器接入局域网，使用普通直通线（设备自带）3软件设置A：通过串口服务器驱动程序查找串口服务器（具体怎么查找，在NP311使用设置说明里面有详细介绍，根据网络环境选择方式），设定串口服务器的波特率为9600 B：IP根据网络环境设定一个与PC相同网段的固定IPC：通过串口服务器程序设置虚拟端口向导，设定一个串口号（com+数字）D：在SQL server2000或者2005的环境下，还原在data目录下的wsd.bak数据库文件E: 在软件bin文件夹下找到ZBWSD.exe.config 和ZBWSD_Client.exe.config 用文本文件格式打开，找到<add name="Database"connectionString="server=数据库服务器名称;Uid=数据库用户名;Pwd=数据库密码;Integrated Security=false;database=数据库名称"providerName="System.Data.SqlClient"/>F:找到Bin文件夹下的reg.bat,双击，再点击确定即可G：在温湿度客户端【检测线路管理】选项卡中增加线路（默认为1）端口号为上步设定的虚拟端口号（如图6）设置完成后在ZBWSD.exe.config中找到<!--串口线路号(int),多条串口线用逗号隔开 --><add key="SerialLine" value="1,2,3,4"/>Value值即为线路编号，几个线路编号则用逗号隔开其他默认（如果此步骤出错请检查E步骤设置）H：在温湿度客户端【检测设备管理】选项卡中增加设备（如图2，图3）：设备的地址为安装温湿度仪的时候设定的地址（必须一致，否则查找不到设备）；设备类型请与我公司业务员联系，询问设备类型；串口线路号根据上步设置的线路设定（一条线路可以有几个设备，每个设备必须所属一条线路）；药监ID由我公司统一设置；其他各项根据自己实际以及当地药监规定进行设定（温湿度仪上的温湿度上下限是设备报警使用，此处的温湿度上下限是软件判断异常记录的依据）4服务端程序4.1主界面在bin文件夹中找到ZBWSD.exe 双击运行出席以下界面：图1检测间隔：读取温湿度硬件间隔；保存间隔：保存温湿度数据到数据库的间隔。

温湿度可编程控制器操作手册目录1．前言 (3)2．概要 (3)2.1 SYSTEMP构成图 (3)2.2 电气连接示意图 (4)3. 主画面介绍 (5)3.1 主画面 (5)3.2 定值（FIX）运行 (6)3.3程序(PROGRAM)运行 (8)3.4故障显示画面 (10)4. 运行相关操作设定 (11)5. 程序组设定 (11)5.1 程序组模式设定 (12)5.2程序循环设定 (14)5.3 等待动作 (15)5.4 时间信号操作 (15)6. 曲线显示 (16)7. 画面显示设定 (17)8. 预约设定 (17)9．通信故障 (18)10.系统设置画面 (19)10.1 报警设置画面 (20)10.2 I输入设定画面 (21)10.3 PID设定画面 (21)10.4 T设定画面 (22)10.5 IS设置画面 (22)10.6 DI设定画面 (23)10.7 继电器设定画面 (23)10.8 初始化设置画面 (26)1．前言本操作说明书针对日常操作之参数祥加说明。

安全注意事项记载了有关安全的重要内容，请务必遵守。

1、本控制器可以正常工作于一般场合，如果担心本控制器的故障或异常会造成重大事故或损坏其它设备时，请另外设置避免事故的紧急停止电路和保护回路，以防止事故的发生。

2、为避免发生控制器故障，请提供额定电压范围内的电源。

3、为了防止触电或产生误动作和故障，在安装和连线结束之前，请不要接通电源。

4、本产品为非防爆产品，请不要在有可燃或爆炸性气体的环境中使用。

5、绝对不能擅自拆卸、加工、改造或修理本控制器，否则会产生异常动作、触电或火灾的危险。

6、接通电源后，请不要触摸电源端子，否则会有触电危险或产生误动作。

7、关闭电源后，才可进行接线的拆卸，否则会有触电危险或产生误操作。

8、连接测温电阻（PT100）输入时，要使用3条阻值相等且小于10Ω的导线，否则会造成显示误差或动作异常。

9、控制器在运转中，进行修改设定、信号输出、启动、停止等操作之前，应充分地考虑安全性，错误的操作会使工作设备损害或发生故障。
