第9章 给水排水系统

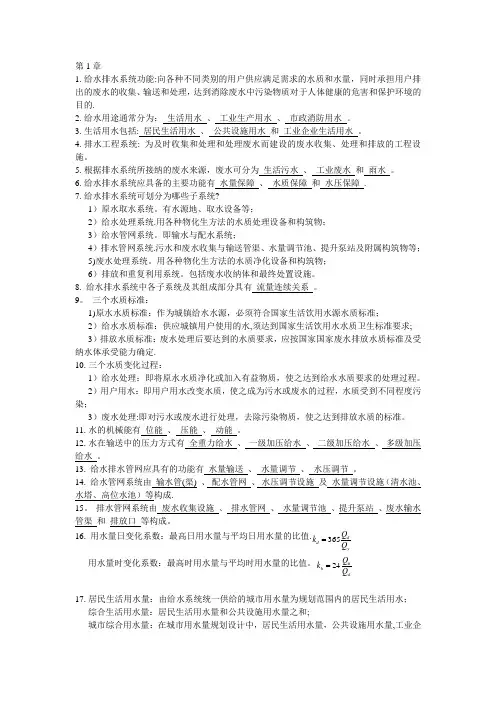

第1章1. 给水排水系统功能:向各种不同类别的用户供应满足需求的水质和水量，同时承担用户排出的废水的收集、输送和处理，达到消除废水中污染物质对于人体健康的危害和保护环境的目的.2. 给水用途通常分为： 生活用水 、 工业生产用水 、 市政消防用水 。

3. 生活用水包括: 居民生活用水 、 公共设施用水 和 工业企业生活用水 。

4. 排水工程系统: 为及时收集和处理和处理废水而建设的废水收集、处理和排放的工程设施。

5. 根据排水系统所接纳的废水来源，废水可分为 生活污水 、 工业废水 和 雨水 。

6. 给水排水系统应具备的主要功能有 水量保障 、 水质保障 和 水压保障 .7. 给水排水系统可划分为哪些子系统?1）原水取水系统。

有水源地、取水设备等；2）给水处理系统.用各种物化生方法的水质处理设备和构筑物；3）给水管网系统。

即输水与配水系统；4）排水管网系统.污水和废水收集与输送管渠、水量调节池、提升泵站及附属构筑物等；5)废水处理系统。

用各种物化生方法的水质净化设备和构筑物；6）排放和重复利用系统。

包括废水收纳体和最终处置设施。

8. 给水排水系统中各子系统及其组成部分具有 流量连续关系 。

9。

三个水质标准：1)原水水质标准：作为城镇给水水源，必须符合国家生活饮用水源水质标准；2）给水水质标准：供应城镇用户使用的水,须达到国家生活饮用水水质卫生标准要求;3）排放水质标准：废水处理后要达到的水质要求，应按国家国家废水排放水质标准及受纳水体承受能力确定.10. 三个水质变化过程：1）给水处理：即将原水水质净化或加入有益物质，使之达到给水水质要求的处理过程。

2）用户用水：即用户用水改变水质，使之成为污水或废水的过程，水质受到不同程度污染；3）废水处理:即对污水或废水进行处理，去除污染物质，使之达到排放水质的标准。

11. 水的机械能有 位能 、 压能 、 动能 。

12. 水在输送中的压力方式有 全重力给水 、 一级加压给水 、 二级加压给水 、 多级加压给水 。

重庆交通大学《给水排水管网系统》自编习题汇编管网课程组2014年8月第一章给水系统概论思考题1. 由高地水库供水给城市，如按水源和供水方式考虑，应属于哪类给水系统？2. 给水系统中投资最大的是那一部分，试行分析。

3. 给水系统是否必须包括取水构筑物、水处理构筑物、泵站、输水管和管网、调节构筑物等，哪种情况下可省去其中一部分设施？4. 什么是统一给水、分质给水和分压给水，哪种系统是目前用得最多？5. 水源对给水系统布置有哪些影响？6. 工业给水有哪些系统，各适用于何种情况？7. 工业用水量平衡图如何测定和绘制？水量平衡图起什么作用？第二章设计用水量思考题1. 设计城市给水系统时应考虑哪些用水量？2. 居住区生活用水量定额是按哪些条件制定的？3. 影响生活用水量的主要因素有哪些？4. 城市大小和消防流量的关系如何？5. 怎样估计工业生产用水量？6. 工业企业为什么要提高水的重复利用率？7. 说明日变化系数和时变化系数的意义。

它们的大小对设计流量有何影响？8. 为什么城市越小，用水量变化越大？你认为还有哪些因素影响用水量变化系数？习题1. 某城最高日用水量为15万m3/d，每小时用水量变化如下表，求：（1）最高日最高时和平均时的流量，（2）绘制用水量变化曲线，（3）拟定二级泵站工作线，确定泵站的流量。

2. 位于一区的某城市，用水人口65万，求该城市的最高日居民生活用水量和综合生活用水量。

3. 位于一分区的某城镇现有8万人口，设计年限内预期发展到12万人。

用水普及率以90%计，取居民生活用水定额为150L/(人•d)，工业企业和公共建筑用水量，通过调查和实测，总用水量为Q2=13500m3/d，未预见水量和管网漏失水量取总用水量的20%，求最高日用水量。

第三章给水系统的工作情况思考题1. 如何确定有水塔和无水塔时的清水池调节容积？2. 取用地表水源时，取水口、水处理构筑物、泵站和管网等按什么流量设计？3. 清水池和水塔起什么作用？哪些情况下应设置水塔？4. 有水塔和无水塔的管网，二级泵站的计算流量有何差别？5. 无水塔和网前水塔时，二级泵站的扬程如何计算？6. 对置水塔管网在最高用水时、消防时和转输时的水压线是怎样的？习题1. 某城市最高日用水量为10×104 m3/d，用水日变化系数为1.7，时变化系数为1.1，水厂自用水系数为1.1。

建筑设备⼯程试题及答案建筑设备⼯程试题及答案（⼀）《建筑设备⼯程练习册答案》练习⼀⼀、填空题 1 、建筑给⽔系统按⽤途可分为（⽣活给⽔系统、⽣产给⽔系统、消防给⽔系统）系统。

（教材 P 23 ） 2 、同⼀建筑的共⽤系统给⽔系统主要有（⽣活 - ⽣产 - 消防共⽤系统⽣活 - 消防共⽤系统⽣产 -消防共《建筑设备⼯程练习册答案》练习⼀⼀、填空题1、建筑给⽔系统按⽤途可分为（⽣活给⽔系统、⽣产给⽔系统、消防给⽔系统）系统。

（教材P23）2、同⼀建筑的共⽤系统给⽔系统主要有（⽣活-⽣产-消防共⽤系统⽣活-消防共⽤系统⽣产-消防共⽤系统）共⽤系统。

（教材P23）3、建筑内部给⽔系统的给⽔⽅式就是（给⽔系统的供⽔）⽅案。

（教材P24）4、室外管⽹提供的压⼒经常不⾜，且不宜设置⾼位⽔箱的建筑。

可以考虑采取（设置⽓压给⽔设备）的给⽔⽅式。

（教材P25）5、⾼层建筑的分区给⽔⽅式的分区形式有（串联式、并联式和减压式）等。

（教材P26）⼆、判断题1、当室外给⽔管⽹提供的⽔压、⽔量和⽔质都能满⾜建筑要求时，可采⽤直接给⽔⽅式供⽔。

（）（教材P24）2、当室外给⽔管⽹供应的⽔压⼤部分时间能满⾜室内需要，仅在⽤⽔⾼峰出现不⾜时，应采⽤单设⽔箱的给⽔⽅式。

（）（教材P24）3、当室外给⽔管⽹⽔压经常性不⾜时，可采⽤单设⽔箱的给⽔⽅式。

（）（教材P24）4、采⽤设⽓压给⽔设备的给⽔⽅式可以满⾜不宜设置⾼位⽔箱的建筑的供⽔需要。

（）（教材P25）5、⾼层建筑的升压和贮⽔设备可采⽤⽔泵、⽔箱、⽔泵⽓压给⽔⽅式。

（）（教材P26）三、简答题1、什么情况下采⽤设置⽔泵、⽔箱的给⽔⽅式？（教材P25）当室外管⽹的⽔压经常不⾜，且室内⽤⽔量变化较⼤时，可采⽤设置⽔泵、⽔箱的联合给⽔⽅式。

2、建筑内部给⽔系统⼀般有哪些部分组成？（教材P24）（1）引⼊管（2）⽔表节点（3）⽔表节点（4）室内消防设备（5）给⽔附件（6）增压和贮⽔设备四、绘图题1、绘制设置⽔箱、⽔泵联合给⽔⽅式的简图？P25教材P25图3-5。

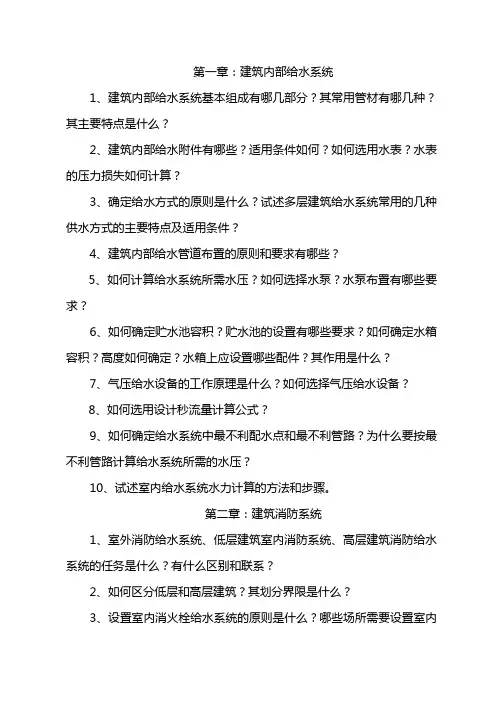

第一章：建筑内部给水系统1、建筑内部给水系统基本组成有哪几部分？其常用管材有哪几种？其主要特点是什么？2、建筑内部给水附件有哪些？适用条件如何？如何选用水表？水表的压力损失如何计算？3、确定给水方式的原则是什么？试述多层建筑给水系统常用的几种供水方式的主要特点及适用条件？4、建筑内部给水管道布置的原则和要求有哪些？5、如何计算给水系统所需水压？如何选择水泵？水泵布置有哪些要求？6、如何确定贮水池容积？贮水池的设置有哪些要求？如何确定水箱容积？高度如何确定？水箱上应设置哪些配件？其作用是什么？7、气压给水设备的工作原理是什么？如何选择气压给水设备？8、如何选用设计秒流量计算公式？9、如何确定给水系统中最不利配水点和最不利管路？为什么要按最不利管路计算给水系统所需的水压？10、试述室内给水系统水力计算的方法和步骤。

第二章：建筑消防系统1、室外消防给水系统、低层建筑室内消防系统、高层建筑消防给水系统的任务是什么？有什么区别和联系？2、如何区分低层和高层建筑？其划分界限是什么？3、设置室内消火栓给水系统的原则是什么？哪些场所需要设置室内消火栓？国家目前有哪些建筑防火设计规范？4、室外消防管道及消火栓的布置有哪些要求？5、低层消火栓给水系统有哪些主要组成部分？各部分的作用是什么？6、低层建筑消防给水系统的给水方式有哪些？其适用条件是什么？7、室内消火栓和消防管道的布置要求有哪些？8、低层建筑室内消火栓给水系统水力计算的方法和步骤是什么？9、自动喷水灭火系统设置的原则是什么？自动喷水分为几种？其组成和工作原理分别是什么？10、如何进行自动喷水灭火系统的计算？第三章：建筑内部的排水系统1、建筑内部污水按其性质不同，可分为哪几类？各有什么特点？污水排水系统由哪几部分组成？各有什么作用？2、什么是排水体制？确定排水体制的原则是什么？3、建筑内部排水管道布置和敷设要求有哪些？通气管系统分哪几种？其设置的要求和条件是什么？4、如何选择污（废）水的抽升设备？简述污水局部处理设备的选择及设计要求。

给水排水设计手册第三版全套第一章：引言1.1本手册的编写目的1.2本手册的适用范围1.3本手册的结构和内容安排第二章：水排水系统基础知识2.1水排水系统概述2.2水排水系统的分类和组成2.3水排水系统的原理和工作过程2.4水排水系统的基本参数和设计要求第三章：建筑物排水系统设计3.1建筑物排水系统的设计目标和原则3.2排水管道的布置和设计3.3排水管道的材料和规格选择3.4排水设备的选型和设置3.5排水系统的维护和管理第四章：雨水排水系统设计4.1雨水排水系统的分类和用途4.2雨水排水系统的设计原则4.3屋面雨水收集和排放系统设计4.4地面雨水收集和排放系统设计4.5雨水管理和污水分流设计第五章：特殊条件下的水排水系统设计5.1层高大的建筑物水排水系统设计5.2地下建筑物排水系统设计5.3特殊环境条件下的排水系统设计5.4抗震设防要求下的排水系统设计第六章：水排水系统施工和验收6.1施工材料和设备的准备6.2施工工艺和施工要求6.3施工现场管理和质量控制6.4水排水系统竣工验收要求第七章：水排水系统的运行与维护7.1水排水系统的运行管理7.2水排水系统的日常维护7.3水排水系统的故障处理和应急措施7.4水排水系统的定期检查和维护计划第八章：水排水系统的节能与环保8.1水排水系统的节能设计原则8.2水排水系统的节能技术应用8.3水排水系统的环保要求8.4水排水系统的环保措施和实施效果第九章：水排水系统的设计案例分析9.1高层建筑排水系统设计案例9.2地下建筑排水系统设计案例9.3特殊环境条件下的排水系统设计案例9.4水排水系统的节能与环保设计案例第十章：水排水系统的现代化技术应用10.1智能化水排水系统的设计与应用10.2基于信息技术的水排水系统管理10.3水排水系统的先进技术应用与发展趋势10.4水排水系统的国际标准和发展前景结论水排水设计手册第三版全套是一个全面系统的水排水系统设计手册，内容丰富、条理清晰、适用性强。

给水排水管网系统（第三版）答案给水排水管网系统第一章给水排水管网系统概论1、给排水系统功能有哪些？请分类说明。

①水量保障向指定用水点及时可靠提供满足用户需求的用水量，将排出的废水与雨收集输送到指定地点；②水质保障向指定用水点提供符合质量要求的水及按有关水质标准将废水排入受纳水体；③水压保障为用户提供符合标准的用水压力，同时使排水系统具有足够的高程和压力，顺利排水；2、给水的用途有哪几类？分別列举各类用水实例。

有生活用水、工业生产用水和市政消防用水。

生活用水有：居民生活用水（如家里的饮用、洗涤用水）、公共设施用水（如学校、医院用水）、工业企业生活用水（如企业区工人饮用、洗涤用水）；工业生产用水有：产品用水（如制作酸奶饮料的用水）、工艺用水（如水作为溶剂）、辅助用水（如冷却锅炉用水）；市政消防用水有道路清洗、绿化浇灌、公共清洁卫生和消防用水。

3、废水有哪些类型？分别列举各类用水实例。

按所接纳废水的来源分：生活污水、工业废水和雨水。

生活污水：居民生活所造成的废水和工业企业中的生活污水，如洗菜水、冲厕产生的水；工业废水：如乳制废水；雨水：如下雪、下雨产生的水。

4、给水排水系统由哪些子系统组成？各子系统包含哪些设施。

①原水取水系统包括：水源地、取水设施、提升设备和输水管渠等；②给水处理系统包括：各种采用物理化学生物等方法的水质处理设备和构筑物；③给水官网系统包括：输水管渠、配水管网、水压调节设施及水量调节设施等；④排水管网系统包括：污废水收集与输送管渠、水量调节池、提升泵等；⑤废水处理系统包括：各种采用物理化学、生物等方法的水质净化设备和构筑物；⑥排放和重复利用系统包括：废水收纳体和最终处置设施如排放口等。

5、给水排水系统各部分流量是否相同？若不同，是如何调节的？因为用水量和排水量是随时间变化的，所以各子系统一时间内流量不相同，一般是由一些构筑物或设施来调节，比如清水池调节给水处理流量与管网中的用水量之差，调节池和均合池用于调节排水官网流量和排水处理流量之差。

给⽔排⽔管道系统思考题给⽔排⽔管道⼯程第1章给⽔管⽹系统概论１.给⽔排⽔系统、给⽔系统、排⽔系统、给⽔排⽔管⽹系统的概念？２.给⽔排⽔系统的主要功能、组成（⼦系统）？３.给⽔排⽔管⽹系统的功能与特点是什么？４.给⽔管⽹、排⽔管⽹系统的构成？５.给⽔排⽔系统的⽔量、⽔质、⽔压间的关系怎样？６.给⽔管⽹系统的类型？７.排⽔体制概念？排⽔体制的类型、选择？第2章给⽔排⽔管⽹⼯程规划１.给⽔排⽔⼯程规划的内容？２.给⽔排⽔⼯程规划的原则？３.城市⽤⽔量包括的内容？最⾼⽇⽤⽔量包括的内容？４.⽤⽔量的表⽰⽅法？５.⽤⽔量变化系数（⽇变化系数、时变化系数）含义、取值？６.城市⽤⽔量预测计算的⽅法？７.给⽔系统中各部分的设计⽔量？供⽔泵站（⼆级泵站）的供⽔流量确定？８.清⽔池、⽔塔的作⽤？调节容积如何计算？９.给⽔管⽹布置原则？消⽕栓、阀门、泄⽔阀、排⽓阀等作⽤和设置位置？１０.给⽔管⽹布置的基本形式，优缺点，适⽤范围？１１.输⽔管渠的概念？定线基本原则？１２.排⽔管⽹布置的原则、形式及各形式适⽤情况？１３.污⽔管⽹布置的原则和⽅法？１４.⾬⽔管渠布置的原则？⾬⽔⼝设置位置？第3章给⽔排⽔管⽹⽔⼒学基础１.⽔的流动有哪⼏种流态？在给排⽔管⽹⽔⼒计算时按什么流态考虑的？２.恒定流与⾮恒定流、均匀流与⾮均匀流、压⼒流与重⼒流，在给排⽔管⽹⽔⼒计算时各按什么情况考虑的？３.沿程⽔头损失、局部⽔头损失计算？４.⾮满流管渠计算？５.给⽔管道的简化，简化原则，简化⽅法，简化结论？６.⽔泵⽔⼒特性及其简化？第4章给⽔排⽔管⽹模型１.给⽔排⽔管⽹模型化经过的两个步骤？２.给⽔排⽔管⽹抽象后的两个基本元素？特点？３.环、树、关联集的概念?４.恒定流基本⽅程组：节点连续性⽅程（节点流量⽅程）、管段能量守恒⽅程（管段能量⽅程）的表达形式、含义？环能量⽅程？第5章给⽔管⽹设计与计算１.给⽔管⽹计算的内容?(设计、复核)？校核的⼯况、⽬的？各校核⼯况的条件和结果？２.⽐流量、沿线流量、节点流量、管段流量的计算？３.管段设计直径如何确定？经济流速概念？４.树状⽹（环状⽹）的管段流量、管径、节点⽔压（节点⽔头、⽔压⾼程）、⾃由⽔压的计算？控制点？⽔泵扬程、⽔塔⾼度？５.解环⽅程的基本思路和步骤?６.⽜顿拉夫森和哈代-克罗斯算法的解题⽅法？７.多⽔源管⽹的设计和校核内容、⽅法？８.解节点⽅程的基本思路和步骤?9. 最⾼时管⽹总⽤⽔量Q h ＝100L/s ，求各节点流量和管段流量?10.某城镇树状管⽹，管长如图所⽰。

全国民用建筑工程设计技术措施—给水排水下载在民用建筑工程中，给水排水系统设计技术措施是至关重要的一环。

优质的给水排水系统不仅能够提供清洁的用水，还能有效排除污水，确保建筑物内部环境的卫生和健康。

在民用建筑工程设计中，给水排水系统的设计是必不可少的一项工作。

在本文中，我将从深度和广度两方面进行全面评估，并据此撰写一篇有价值的文章。

1. 给水系统设计的基本原理给水系统设计是指根据建筑物的实际用水需求，设计合理的给水管道和设备，保证室内水压稳定、水质清洁，并且具有节水、防漏、方便维护的特点。

也要考虑节能减排、安全可靠等方面的要求。

给水系统设计的基本原理包括供水原理、水质监测和保护原理、节水原理和安全原理等。

2. 排水系统设计的基本原理排水系统设计是指根据建筑物内部产生的污水和雨水，设计合理的排水管道和设备，确保污水和雨水能够顺畅排除，避免污水倒灌、堵塞等问题，保证建筑物内部的卫生和环境的安全。

排水系统设计的基本原理包括排水原理、防水原理、防臭原理和防止污染原理等。

3. 如何选择合适的给水排水系统设备在给水排水系统设计中，选择合适的设备是非常重要的。

合适的设备能够有效地满足建筑物的实际需求，保证系统的稳定性和可靠性。

还要考虑设备的节能性、环保性、维护性等方面的指标。

在选择给水排水系统设备时，需要综合考虑设备的品牌、性能、价格等因素，以及设备的适用范围、使用寿命等参数。

4. 给水排水系统的维护和管理一旦给水排水系统设计完毕并投入使用，就需要进行系统的维护和管理工作。

定期的系统检查和维护工作能够发现问题并及时处理，确保系统的正常运行。

还需要建立健全的管理制度，对系统的使用、维护、修理等进行规范管理，保证系统的长期稳定性和安全性。

还需要合理利用新技术手段，提高系统的智能化水平，实现系统的远程监控和管理。

5. 我的个人观点和理解在民用建筑工程设计中，给水排水系统设计是一个非常重要的环节。

优质的给水排水系统能够提供清洁的用水和有效排除污水，保证建筑内部环境的卫生和健康。

给排水基础知识随着城市化的快速发展和人民生活水平的提高，城市给排水系统的建设和维护变得愈发重要。

给排水系统是城市基础设施的核心部分，它主要包括给水系统和排水系统。

在这篇文章中，我们将探讨给排水系统的基础知识，了解其重要性、组成部分以及相关的技术和设备。

给排水系统的基本概念给水系统是指向居民、工商业和公共设施供应清洁饮用水的系统。

它的主要任务是将水源（例如水库、河流或地下水）收集和处理后分配到每个使用点，包括住宅、学校、医院、工厂等。

排水系统是指将废水（包括生活污水、工业废水等）从使用点移除并有效地排放到指定的处理设施或自然水体中的系统。

给排水系统的组成部分给水系统主要由以下几个组成部分组成：1. 水源：水源是供给给水系统的原始水。

常见的水源包括水库、河流、人工湖以及地下水。

为了确保供水的质量和安全，水源需要经过水质处理工艺，如过滤、消毒等。

2. 输水管网：输水管网是将水从水源运送到各个使用点的管道系统。

它通常包括主要管道、支线管道以及配水管道。

主要管道通常埋设在地下，而支线管道和配水管道则负责将水分配到各个使用点。

3. 水处理设施：水处理设施是用于处理水源的设备和工艺。

最常见的水处理设施包括净化清水厂、消毒设施以及软化设备等。

排水系统主要由以下几个组成部分组成：1. 排水管网：排水管网是将废水从使用点移除的管道系统。

它主要包括生活污水管道、工业废水管道以及雨水排放管道。

排水管道通常需要具备耐腐蚀、耐压和密封性能，以确保废水能够有效地排放和处理。

2. 排水设备：排水设备包括污水泵站、格栅、沉淀池等。

它们的作用是将废水从低位排放到高位，提供必要的流动力和处理过程。

3. 排放设施：排放设施用于将废水从排水管网中排放出去。

常见的排放设施包括污水处理厂、污水处理塘以及自然水体（河流、湖泊等）。

给排水系统的重要性给排水系统在城市化进程中起着至关重要的作用。

它们不仅直接关系到居民和工商业用户的日常供水和排水需求，还对城市的环境和公共卫生有着深远的影响。
