pcb设计常见问题和改善措施PCB设计是电子制造中不可或缺的一环，它直接关系到整个电子产品的稳定性和性能表现。
然而，很多初学者在设计PCB时常常会遇到一些问题。
本文将探讨常见的PCB设计问题及改善措施。
一、布局问题1.过于密集的布局如果布局过于密集，会导致信号串扰（crosstalk）和噪声（noise）的产生。
为了解决这个问题，可以采用分层设计，将多层电路板分为几个逻辑分区。
在每个分区内，则可以使用自己的供电和接地系统。
2.容易混淆的引脚映射在复杂的PCB设计中，引脚映射关系可能会让人感到混乱，容易出错。
这种情况下，我们应该简化引脚映射，并且尽量减少不同部件的互相干扰。
3.热点问题一些元器件非常容易发热，并产生很强的电磁干扰。
这些元器件应该被单独布局，并且应该和其他元器件保持一定的距离。
二、管理问题1.缺乏模块化设计模块化设计可以帮助我们在有需要时，快速更换某个元器件或调整局部电路。
如果缺乏模块化设计，则在维护或更新时需要耗费更多的时间和资金。
模块化设计可以使得整个系统更加灵活和可靠。
2.不合理的基本布局规则设计PCB时，应该遵循一些基本的布局规则。
例如，元器件应该遵循一定的大小和形状，以方便插入和插拔。
又如，元器件的布局和尺寸应该考虑到过孔和贴片的芯片之间的兼容性。
三、电气问题1.传输线匹配问题传输线的匹配非常重要，否则会导致信号的反射和损耗。
设计师应该使用合适的电路板布线工具，并根据电路需求寻找适当的线材。
2.串扰与干扰问题当多根传输线靠近时，它们之间的耦合可能会导致信号干扰。
此时，我们可以分析信号之间的相关性，并使用合适的工具进行干扰分析和排除。
3.接地问题良好的接地系统可以有效地减少噪声和电磁干扰对电子器件的影响。
我们应该确保供地面和接地面的区域大小合适，并且不应忽略单点接地的规则。
综上所述，设计PCB时需要注意的许多问题必须受到严格的重视和更正。
采用科学的设计思路和正确的工具可以帮助我们解决问题，实现PCB优化设计的目标。

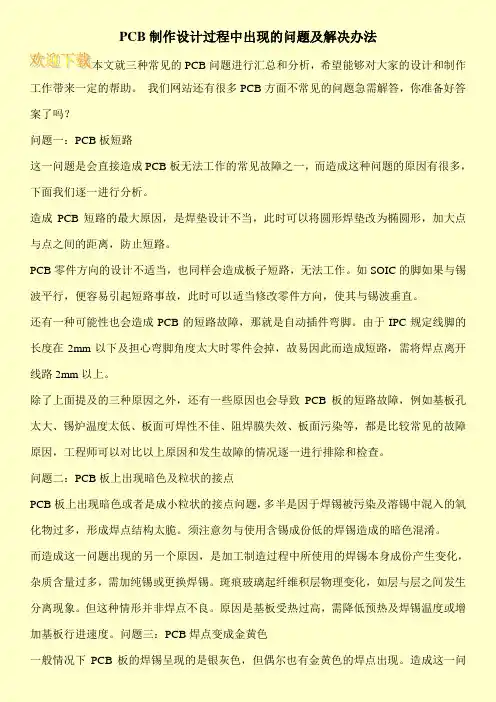

PCB制作设计过程中出现的问题及解决办法本文就三种常见的PCB问题进行汇总和分析，希望能够对大家的设计和制作工作带来一定的帮助。
我们网站还有很多PCB方面不常见的问题急需解答，你准备好答案了吗？问题一：PCB板短路这一问题是会直接造成PCB板无法工作的常见故障之一，而造成这种问题的原因有很多，下面我们逐一进行分析。
造成PCB短路的最大原因，是焊垫设计不当，此时可以将圆形焊垫改为椭圆形，加大点与点之间的距离，防止短路。
PCB零件方向的设计不适当，也同样会造成板子短路，无法工作。
如SOIC的脚如果与锡波平行，便容易引起短路事故，此时可以适当修改零件方向，使其与锡波垂直。
还有一种可能性也会造成PCB的短路故障，那就是自动插件弯脚。
由于IPC规定线脚的长度在2mm以下及担心弯脚角度太大时零件会掉，故易因此而造成短路，需将焊点离开线路2mm以上。
除了上面提及的三种原因之外，还有一些原因也会导致PCB板的短路故障，例如基板孔太大、锡炉温度太低、板面可焊性不佳、阻焊膜失效、板面污染等，都是比较常见的故障原因，工程师可以对比以上原因和发生故障的情况逐一进行排除和检查。
问题二：PCB板上出现暗色及粒状的接点PCB板上出现暗色或者是成小粒状的接点问题，多半是因于焊锡被污染及溶锡中混入的氧化物过多，形成焊点结构太脆。
须注意勿与使用含锡成份低的焊锡造成的暗色混淆。
而造成这一问题出现的另一个原因，是加工制造过程中所使用的焊锡本身成份产生变化，杂质含量过多，需加纯锡或更换焊锡。
斑痕玻璃起纤维积层物理变化，如层与层之间发生分离现象。
但这种情形并非焊点不良。
原因是基板受热过高，需降低预热及焊锡温度或增加基板行进速度。
问题三：PCB焊点变成金黄色一般情况下PCB板的焊锡呈现的是银灰色，但偶尔也有金黄色的焊点出现。
造成这一问。
指定PCB设置规则和冲突解决方案在PCB设计中，遵循一些设置规则可以提高电路板的可靠性和性能。
下面是一些常见的PCB设置规则和冲突解决方案：1.最小线宽和线距：按照制造能力选择适当的线宽和线距。
一般来说，较小的线宽和线距可以提高布线密度，但也会增加制造难度。
需要根据电路的特殊要求来平衡。
2.引脚分离：将输入和输出引脚分离，以降低信号干扰。
输入引脚和输出引脚的走线路径应尽量远离，以减少串扰。
3.地线规划：良好的地线规划可以减少地线回流干扰。
应该尽量减少地线回流路径的长度，并确保地线足够宽以保证良好的地势。
4.电源和地线：电源和地线的走线要尽量平行，以减小电感和电容。
同时，应该在电源输入和芯片附近放置电源滤波电容器来降低电源波动。
5.PCB层次规划：根据不同的信号类型和功耗要求合理规划PCB层次。
例如，将高频和低频信号分别放置在不同的层次上，以避免干扰。
6.信号走线：尽量使用直线走线和90度转角来减小信号的串扰。
同时，可以使用各向同性的线宽和线距来提高信号的一致性。
7.组件布局：将相关的器件放置在彼此附近以减小走线长度和串扰。
同时，应该避免高功耗器件和高频器件的邻近放置，以减少相互干扰。
冲突解决方案：1.线宽和线距冲突：如果线宽和线距的设置导致冲突，可以考虑调整器件的位置或者更换器件，以适应设计要求。
同时，可以与制造商沟通，了解他们的制造能力，以便做出合理的调整。
2.引脚分离冲突：如果引脚分离冲突，可以通过增加层数或者使用地平层来降低引脚之间的干扰。
同时，还可以考虑使用屏蔽罩或者过滤器来隔离输入和输出引脚。
3.地线回流冲突：如果地线回流路径太长，可以通过增加地线的宽度或者增加连接点来降低回流阻抗。
同时，还可以加入地线隔离区来避免不同地线之间的串扰。
4.电源和地线冲突：如果电源和地线的走向冲突，可以尝试改变电源和地线的布局，或者使用分层布线来调整。
此外，还可以考虑使用盘线或者小孔连接来实现电源和地线的连接。
PCB 设计问题简述摘要：印制板制作工艺错综复杂，生产工序繁多，由于受设备、人员、管理等各方面原因的影响，生产过程中很容易出现废、次品，成品率降低，这使PCB 厂管理人员深感头痛。
但在实际工作中很多质量问题同PCB 设计的好坏也有很大的关系，是由于设计的不合理而造成的。
本文根据我厂生产实际情况，总结出一部分因设计原因而造成的质量缺陷，供广大印制板厂家和PCB 设计者参考。
1.焊盘重叠，在PCB 设计时，完全能通过设计规则检查，但在PCB 加工中会出现以下问题：a.造成重孔,因钻头是硬质合金制成的，由于在一处多次钻孔导致断钻及孔壁损伤。
b.在多层板中,连接盘同隔离盘重合,板子做出来，孔有可能不和铜皮连接，使连接焊盘失去作用。
2.图形层使用不规范，随意的使用软件提供的图层。
a.违反常规设计,如元件面设计在Bottom层,焊接面设计在TOP 层,边框及板内开槽设计在字符层等.b.在各层上有很多设计垃圾,如断线,无用的边框、标注，这些情况及易使PCB 厂CAM 设计人员误解，造成处理错误。
3.焊盘直径设计小如：50mil 的焊盘要求1.0mm 的成品孔，加工中容易出现破盘，使焊接不可靠影（图1）响电气连接。
3.字符不合理a.字符覆盖SMD 焊片,因字符是非导体，测试针接触到字符上造成测试没办法进行，在焊接时也会因字符产生焊接不良的现象。
b.设计字符太小,造成丝网印刷困难,太大会使字符相互重叠,难以分辨，字高一般>40mil ，线宽6mil 以上. 4.单面焊盘设置孔径a.单面焊盘一般不钻孔(如SMD 、MARK 点、测试点),其孔径应设计为零,否则在产生钻孔数据时,此位置会出现孔的坐标.（图3）b.如单面焊盘钻孔，需设计正确的孔径，如孔径设计为零，以protel软件为例在输出电、地层数据时软件将此焊盘做为SMT焊盘处理，内层将丢掉隔离盘造成处理错误。
5.用线填充焊盘在画PCB时，可以用线和焊盘两种形式来画图，有的设计人员图省事，用FILL 填充区来画比较大的焊盘，这样虽然能通过DRC检查,但不利于印制板厂各项工程的处理，包括生成阻焊数据、生成测试数据、焊环的检查、生成钻孔数据等，容易造成印制板作成后存在问题。
pcb电路si设计SI (Signal Integrity)设计是PCB（Printed Circuit Board，印刷电路板）设计中的一个重要环节。
SI设计的目标是确保信号在电路板上的传输过程中保持稳定，以避免信号丢失、干扰和时序偏差等问题。
本文将介绍SI设计的基本原理、常见问题和解决方法。
首先，SI设计的基本原理是根据电路板上信号的速度、功率、时序和噪声等参数，综合考虑电路板布线、终端设计、接地方案和层次堆叠等因素，来优化信号完整性。
在高速数字系统中，信号传输速度较快，每秒传输的数据量庞大，因此信号完整性问题尤为重要。
在SI设计中，常见的问题包括信号串扰、反射、时钟衰减和时序偏差等。
信号串扰是指不同信号线之间相互干扰的现象，可能导致信号损失或误判。
反射是指信号在接线过程中发生反射，导致信号波形畸变。
时钟衰减是指由于信号传输路径的损耗，导致时钟信号的幅度衰减，从而影响时序正确性。
时序偏差是指信号到达目标设备的时间与预期时间之间的差异，可能导致数据错误。
为了解决这些问题，SI设计中需要采取一系列措施。
首先，对于信号串扰问题，可以采用合理的布线规划，包括使用合适的信号层、保持合适的间距和减小信号线的长度等。
其次，对于反射问题，可以使用电路设计中的终端匹配技术，并合理选择阻抗匹配网络来消除反射。
然后，对于时钟衰减问题，可以采用合适的线材和阻抗设计来降低信号损耗，并合理布局电容和电感等被动元件。
最后，对于时序偏差问题，可以通过布线调整和时钟优化等方法来最小化时序偏差。
此外，SI设计还需要考虑接地方案。
一个好的接地方案可以降低信号噪声，提高信号完整性。
常见的接地方案包括单点接地和分区接地。
单点接地是指整个电路板只有一个地点作为接地点，所有的信号线都通过这个地点回流。
而分区接地是将电路板分为若干个地区，每个地区都有独立的接地平面。
选择适合的接地方案需要综合考虑信号特性和布线需求。
最后，SI设计还需要考虑电路板的层次堆叠。

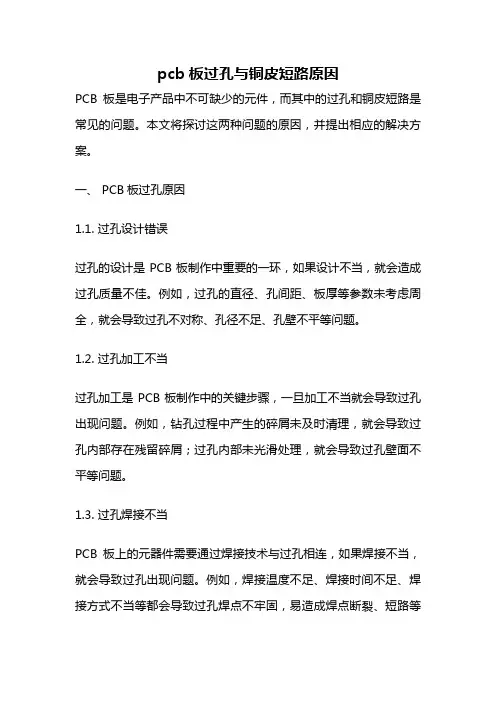

pcb板过孔与铜皮短路原因PCB板是电子产品中不可缺少的元件，而其中的过孔和铜皮短路是常见的问题。
本文将探讨这两种问题的原因，并提出相应的解决方案。
一、 PCB板过孔原因1.1. 过孔设计错误过孔的设计是PCB板制作中重要的一环，如果设计不当，就会造成过孔质量不佳。
例如，过孔的直径、孔间距、板厚等参数未考虑周全，就会导致过孔不对称、孔径不足、孔壁不平等问题。
1.2. 过孔加工不当过孔加工是PCB板制作中的关键步骤，一旦加工不当就会导致过孔出现问题。
例如，钻孔过程中产生的碎屑未及时清理，就会导致过孔内部存在残留碎屑；过孔内部未光滑处理，就会导致过孔壁面不平等问题。
1.3. 过孔焊接不当PCB板上的元器件需要通过焊接技术与过孔相连，如果焊接不当，就会导致过孔出现问题。
例如，焊接温度不足、焊接时间不足、焊接方式不当等都会导致过孔焊点不牢固，易造成焊点断裂、短路等问题。
二、 PCB板铜皮短路原因2.1. 铜皮设计错误铜皮的设计是PCB板制作中不可忽视的一环，如果设计不当，就会造成铜皮短路问题。
例如，铜皮的厚度、铜皮间距、铜皮形状等参数未考虑周全，就会导致铜皮短路问题。
2.2. 铜皮加工不当铜皮加工是PCB板制作中的关键步骤，一旦加工不当就会导致铜皮出现问题。
例如，铜皮间距不足、铜皮形状不规则、铜皮缺陷等问题都会导致铜皮短路问题。
2.3. 元器件安装不当PCB板上的元器件需要通过焊接技术与铜皮相连，如果安装不当，就会导致铜皮短路问题。
例如，元器件间距不足、元器件位置不当、元器件引脚弯曲等问题都会导致铜皮短路问题。
三、解决方案针对上述问题，我们可以采取以下措施来解决：3.1. 设计合理的过孔和铜皮在PCB板设计阶段，应根据实际需要合理设计过孔和铜皮，避免出现过孔和铜皮短路问题。
3.2. 严格控制加工质量在PCB板加工过程中，应严格控制各个环节的质量，确保过孔和铜皮的加工质量达到标准要求。
3.3. 采用优质元器件在PCB板元器件的选择上，应尽量选择优质的元器件，避免因元器件质量差而导致的焊接和安装问题。

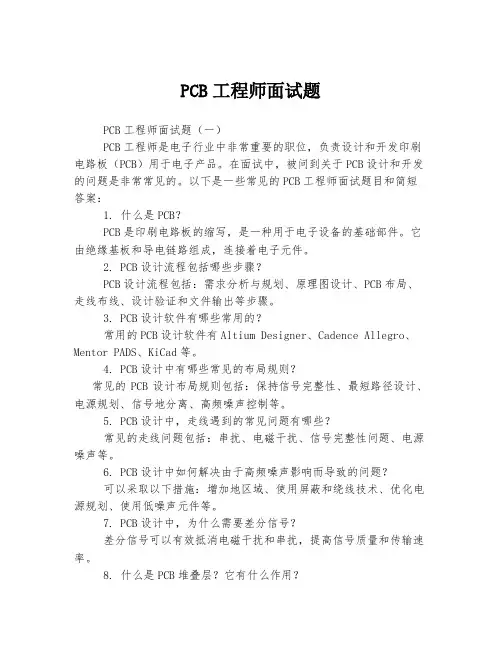

PCB工程师面试题PCB工程师面试题（一）PCB工程师是电子行业中非常重要的职位，负责设计和开发印刷电路板（PCB）用于电子产品。
在面试中，被问到关于PCB设计和开发的问题是非常常见的。
以下是一些常见的PCB工程师面试题目和简短答案：1. 什么是PCB？PCB是印刷电路板的缩写，是一种用于电子设备的基础部件。
它由绝缘基板和导电链路组成，连接着电子元件。
2. PCB设计流程包括哪些步骤？PCB设计流程包括：需求分析与规划、原理图设计、PCB布局、走线布线、设计验证和文件输出等步骤。
3. PCB设计软件有哪些常用的？常用的PCB设计软件有Altium Designer、Cadence Allegro、Mentor PADS、KiCad等。
4. PCB设计中有哪些常见的布局规则？常见的PCB设计布局规则包括：保持信号完整性、最短路径设计、电源规划、信号地分离、高频噪声控制等。
5. PCB设计中，走线遇到的常见问题有哪些？常见的走线问题包括：串扰、电磁干扰、信号完整性问题、电源噪声等。
6. PCB设计中如何解决由于高频噪声影响而导致的问题？可以采取以下措施：增加地区域、使用屏蔽和绕线技术、优化电源规划、使用低噪声元件等。
7. PCB设计中，为什么需要差分信号？差分信号可以有效抵消电磁干扰和串扰，提高信号质量和传输速率。
8. 什么是PCB堆叠层？它有什么作用？PCB堆叠层是指将多个PCB板层堆叠在一起，并使用内部电连接将它们连接起来。
它可以提高PCB的集成度，减小电路板的尺寸，提高信号传输速率，并提供更好的信号完整性。
9. 如何避免PCB设计中的电磁相容性（EMC）问题？可以采取以下措施来避免EMC问题：增加电磁屏蔽、使用合适的环境过滤器、合理布局和绕线、选择合适的电源和地引脚。
10. PCB设计中有哪些常见的DFM原则？常见的DFM原则包括：保持最小线径和间距、保证电气摩擦和可焊性、使用规范尺寸和通孔、良好的热管理和机械设计等。
pcb设计中需要注意的问题在进行PCB设计时，需要注意以下几个问题：1.原理图的正确性：在进行PCB设计前，首先要确保原理图的正确性。
原理图是PCB 设计的基础，需要准确地描述电路的连接关系和元器件的规格。
检查原理图时要注意是否有连接错误、元器件值是否正确、是否有遗漏等问题。
2.元器件的选择和布局：在进行PCB设计前，需要仔细选择和布局元器件。
元器件的选择要符合电路设计的需求，能够满足所设计的功能。
元器件的布局要考虑到信号的传输和电源的供应，尽量减小信号线和电源线的长度和阻抗。
3.信号和电源的分离：在PCB设计中，信号和电源是两个相互独立的模块。
为了避免信号干扰和电源波动，需要将信号和电源线进行分离。
可以使用地平面和电源平面来隔离信号和电源。
4.地线的设计：地线是PCB设计中非常重要的一部分。
良好的地线设计可以提供良好的信号和电源共地基准，减少信号干扰和地回路噪声。
地线的宽度要足够宽，以保证低阻抗连接。
5.信号线的走线：在进行PCB设计时，需要合理地设计信号线的走线。
信号线要尽量减小长度，减小阻抗和串扰。
可以使用不同层次的信号层来进行信号的引线，避免信号线的交叉和重叠。
6.相邻引脚的选址：在进行PCB设计时，应将相邻引脚的选址考虑在内。
相邻引脚之间的距离过大会增加信号线的长度和串扰，而距离过小会导致引脚之间的短路。
要根据引脚的尺寸和布局要求来进行选址。
7.散热和电磁兼容：在PCB设计中，需要考虑到散热和电磁兼容性。
散热是为了保持电子元器件的正常工作温度，可以通过散热器和散热片来提高散热效果。
电磁兼容性是为了避免电磁辐射和电磁感应，可以采取屏蔽措施和规避敏感器件。
8.焊盘和焊接工艺：在进行PCB设计时，需要注意焊盘和焊接工艺。
焊盘是元器件引脚和PCB板之间的连接点，需要合理设计大小和形状，以提供良好的焊接效果。
焊接工艺要选择合适的焊接方法和工艺参数，保证焊接的质量。
9. PCB板的尺寸和材料选择：在进行PCB设计时，需要根据电路的尺寸和元器件数量来选择合适的PCB板。
PCB线路板孔沉铜内无铜的原因分析然而，在一些情况下，我们可能会遇到孔沉铜内无铜的问题。
孔沉铜内无铜的原因可以有多种，下面我们将对其中几个常见的原因进行分析。
1.设计不合理：孔沉铜内无铜的一个常见原因是设计不合理。
在设计PCB线路板时，孔和导线之间的间距需要足够大，以确保碰撞和短路的几率最小。
如果孔和导线之间的间距设计得过小，那么在孔的周围可能会出现无铜的情况，导致孔沉铜内无铜。
2.孔铜剥离：孔沉铜内无铜的另一个常见原因是孔铜层与基板之间的粘附问题。
如果孔铜层不够牢固，就有可能在制造和使用过程中剥离。
一旦孔铜层剥离，就会导致孔沉铜内无铜的现象。
3.沉铜过程不完整：制造PCB线路板时，通常会采用沉铜的方法来形成铜层。
如果沉铜的过程不完整，即未能将足够的铜层沉积到孔内，就会导致孔沉铜内无铜的问题。
4.材料问题：线路板制造中使用的材料也可能是孔沉铜内无铜的原因之一、如果所用的材料质量不佳或不适合制造PCB线路板，那么材料本身就可能导致孔沉铜内无铜的问题。
如何解决孔沉铜内无铜的问题呢？
首先，我们需要保证PCB的设计合理。
要遵循规范和标准，确保孔和导线之间的足够间距，以减少碰撞和短路的几率。
其次，在制造过程中，要选择合适的材料并严格控制质量，确保孔铜层与基板之间的牢固粘附。
此外，在沉铜过程中，需要确保沉积到孔内的铜层足够厚，以防止孔沉铜内无铜的问题发生。
总之，孔沉铜内无铜的原因可能有多种，包括设计不合理、孔铜剥离、沉铜不完整和材料问题等。
解决这个问题需要我们在设计和制造过程中保
持高度的注意和谨慎，并且选择合适的材料和方法来制造PCB线路板。

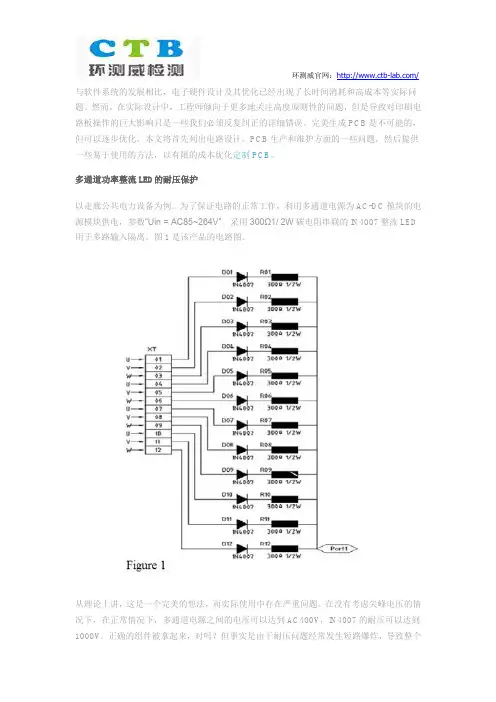

环测威官网：/与软件系统的发展相比，电子硬件设计及其优化已经出现了长时间消耗和高成本等实际问题。
然而，在实际设计中，工程师倾向于更多地关注高度原则性的问题，但是导致对印刷电路板操作的巨大影响只是一些我们必须反复纠正的详细错误。
完美生成PCB是不可能的，但可以逐步优化。
本文将首先列出电路设计，PCB生产和维护方面的一些问题，然后提供一些易于使用的方法，以有限的成本优化定制PCB。
多通道功率整流LED的耐压保护以走廊公共电力设备为例。
为了保证电路的正常工作，利用多通道电源为AC-DC模块的电源模块供电，参数“Uin =AC85~264V”。
采用300Ω1/ 2W碳电阻串联的IN4007整流LED 用于多路输入隔离。
图1是该产品的电路图。
从理论上讲，这是一个完美的想法，而实际使用中存在严重问题。
在没有考虑尖峰电压的情况下，在正常情况下，多通道电源之间的电压可以达到AC400V，IN4007的耐压可以达到1000V。
正确的组件被拿起来，对吗？但事实是由于耐压问题经常发生短路爆炸，导致整个环测威官网：/产品的废料。
当然，不可否认的是，低质量的元件和LED的老化也会导致问题。
但即使安装了具有更高耐压的高质量LED或LED而不是之前的那些，问题仍然存在。
考虑到保修期内早期疲劳的质量问题和吞吐量（TPY）的存在，组件几乎不可能达到100％TPY。
对于该电路，该先进电路需要24个整流LED，废品率范围为2.4％至7.2％。
具有这种品质的PCB永远无法完全满足客户的需求。
事实上，这是一种易于使用的方法来处理这个问题。
只要在每个循环中再放置一个IN4007系列，就可以轻松解决这个问题。
因为此时，电路电压降低了0.7V，对输出没有影响。
只需稍微增加成本就可以产生双耐压值，并将误差发生率降低到0.5％。
小型继电器频繁运行解决电磁干扰问题由于电弧放电时小型继电器在PCB上产生的电磁干扰会在切断高电流时产生。
干扰不仅影响CPU的正常运行，导致频繁的复位，而且使解码器和驱动器产生错误的信号和指令，导致组件实现的错误。
pcb板的创作与设计中遇到的问题及解决方法【知识】主题：PCB板的创作与设计中遇到的问题及解决方法导语：PCB板作为电子产品中不可或缺的一部分，在创作和设计的过程中常常面临各种问题。
本文将从深度和广度的角度，全面评估PCB 板创作和设计中遇到的问题，并提供解决方法，以帮助读者更深入地理解和解决这些技术挑战。
一、PCB板创作与设计中常见问题1.1 接线布局错误导致的电路故障在PCB板创作和设计过程中，接线布局是一个非常关键的环节。
错误的接线布局可能会导致电路故障，甚至无法正常工作。
常见的问题包括相互干扰的信号线、电源线或地线不合理分布等。
这些问题可能会导致信号串扰、电源噪声以及辐射干扰等一系列问题。
解决方法：1. 仔细规划信号线、电源线和地线的布局，尽量避免它们的交叉和相互干扰。
2. 使用屏蔽罩或地平面屏蔽技术来减少干扰。
3. 使用合适的阻抗匹配和终端电阻来降低信号串扰。
1.2 高频电路设计困难在高频电路设计中，信号的频率和速度非常高，要求非常高的板线布局和元件参数选择。
许多设计师在高频电路设计中面临困难，如信号完整性、匹配网络、信号衰减等问题。
解决方法：1. 了解高频电路设计常用的技术和规范，如微波电路设计、EMC设计等。
2. 使用仿真工具进行模拟和验证，如SPICE、ADS等，以确保信号完整性和匹配网络性能。
3. 仔细选择高频器件和元件参数，根据实际需求进行调整。
1.3 PCB板材料选择问题PCB板材料的选择直接影响到电路性能、散热效果和可靠性。
常见的问题包括材料热传导性能不佳、介电常数过大等，这些问题可能会导致电路性能下降、工作温度过高等问题。
解决方法：1. 根据实际需求选择合适的PCB板材料，考虑其热传导性能、介电常数、机械强度等因素。
2. 注意材料的可靠性和供货渠道，选择知名品牌或可靠的供应商。
1.4 PCB板制造工艺问题PCB板的制造工艺是保证电路性能和可靠性的重要环节。
常见的问题包括线路走线粗细不一致、焊盘大小不合适等，这些问题可能会导致焊接不良、导线过热等问题。
PCB设计中的电磁干扰问题电磁干扰（Electromagnetic Interference，简称EMI）是在电路和系统中常见的问题，特别是在PCB（Printed Circuit Board）设计中。
PCB设计中的电磁干扰问题具有重要意义，因为电磁干扰可能导致电路性能下降，甚至造成设备故障。
本文将探讨PCB设计中电磁干扰的原因、影响以及解决方法。
一、电磁干扰的原因在开始讨论电磁干扰问题之前，我们需要了解电磁干扰的产生原因。
电磁干扰主要由两个方面引起：辐射和传导。
1. 辐射干扰辐射干扰是指电路或设备本身产生的电磁波辐射，干扰了周围的电路或设备。
辐射干扰的主要原因包括信号线的高频振荡、电源电压的突变、PCB布局和接地设计不当等。
2. 传导干扰传导干扰是指电磁波通过电路连接导线（如供电线、信号线等）进入电路或设备，干扰了正常的电路信号传输。
传导干扰的主要原因包括电源线和信号线的布局不当、共模干扰、地线回路不完整等。
二、电磁干扰的影响电磁干扰对PCB设计和整个电子系统带来了多方面的影响。
1. 性能下降电磁干扰可能导致电路性能下降，例如信号失真、噪声增加、抖动等。
这些问题会严重影响电路的可靠性和稳定性。
2. 系统故障严重的电磁干扰可能导致电子系统的故障。
例如，电磁辐射干扰可能导致无线通信设备的接收机无法正常接收信号，传导干扰可能导致模拟信号与数字信号互相干扰，从而导致数据错误或丢失。
三、解决电磁干扰的方法为了解决PCB设计中的电磁干扰问题，工程师可以采取一系列的措施。
1. 合理布局合理的PCB布局对于减小电磁干扰影响至关重要。
首先，信号线和电源线应分开布局，信号线和地线应尽量平行布局。
其次，应将高频信号线与低频信号线分开布局，以避免它们之间的相互干扰。
另外，还需要注意电路板的尺寸和形状，合理设计电路板的大小以及内部元件的摆放位置。
2. 适当屏蔽对于一些特别敏感的电路或设备，可以考虑使用屏蔽罩或屏蔽材料来降低电磁辐射干扰。
PADS原理图PCB常见错误及DRC报告网络问题PADS 原理图/PCB常见错误及DRC报告网络问题1.原理图常见错误：（1）ERC报告管脚没有接入信号：a. 创建封装时给管脚定义了I/O属性；b.创建元件或放置元件时修改了不一致的grid属性，管脚与线没有连上；c. 创建元件时pin方向反向，必须非pin name端连线。
（2）元件跑到图纸界外：没有在元件库图表纸中心创建元件。
（3）创建的工程文件网络表只能部分调入pcb：生成netlist时没有选择为global。
（4）当使用自己创建的多部分组成的元件时，千万不要使用annotate.2.PCB中常见错误：（1）网络载入时报告NODE没有找到：a. 原理图中的元件使用了pcb库中没有的封装；b. 原理图中的元件使用了pcb库中名称不一致的封装；c. 原理图中的元件使用了pcb库中pin number不一致的封装。
如三极管：sch中pin number 为e,b,c, 而pcb中为1，2，3。
（2）打印时总是不能打印到一页纸上：a. 创建pcb库时没有在原点；b. 多次移动和旋转了元件，pcb板界外有隐藏的字符。
选择显示所有隐藏的字符，缩小pcb, 然后移动字符到边界内。
（3）DRC报告网络被分成几个部分：表示这个网络没有连通，看报告文件，使用选择CONNECTED COPPER查找。
另外提醒朋友尽量使用WIN2000, 减少蓝屏的机会；多几次导出文件，做成新的DDB文件，减少文件尺寸和PROTEL僵死的机会。
如果作较复杂得设计，尽量不要使用自动布线。
在PCB设计中，布线是完成产品设计的重要步骤，可以说前面的准备工作都是为它而做的，在整个PCB 中，以布线的设计过程限定最高，技巧最细、工作量最大。
PCB布线有单面布线、双面布线及多层布线。
布线的方式也有两种：自动布线及交互式布线，在自动布线之前，可以用交互式预先对要求比较严格的线进行布线，输入端与输出端的边线应避免相邻平行，以免产生反射干扰。
PCB Layout中的走线策略布线（Layout）是PCB设计工程师最基本的工作技能之一。
走线的好坏将直接影响到整个系统的性能，大多数高速的设计理论也要最终经过Layout得以实现并验证，由此可见，布线在高速PCB设计中是至关重要的。
下面将针对实际布线中可能遇到的一些情况，分析其合理性，并给出一些比较优化的走线策略。
主要从直角走线，差分走线，蛇形线等三个方面来阐述。
1．直角走线直角走线一般是PCB布线中要求尽量避免的情况，也几乎成为衡量布线好坏的标准之一，那么直角走线究竟会对信号传输产生多大的影响呢？从原理上说，直角走线会使传输线的线宽发生变化，造成阻抗的不连续。
其实不光是直角走线，顿角，锐角走线都可能会造成阻抗变化的情况。
直角走线的对信号的影响就是主要体现在三个方面：一是拐角可以等效为传输线上的容性负载，减缓上升时间；二是阻抗不连续会造成信号的反射；三是直角尖端产生的EMI。
传输线的直角带来的寄生电容可以由下面这个经验公式来计算：C=61W(Er)[size=1]1/2[/size]/Z0在上式中，C就是指拐角的等效电容（单位：pF），W指走线的宽度（单位：inch），εr指介质的介电常数，Z0就是传输线的特征阻抗。
举个例子，对于一个4Mils的50欧姆传输线（εr为4.3）来说，一个直角带来的电容量大概为0.0101pF，进而可以估算由此引起的上升时间变化量：T10-90%=2.2*C*Z0/2 = 2.2*0.0101*50/2 = 0.556ps通过计算可以看出，直角走线带来的电容效应是极其微小的。
由于直角走线的线宽增加，该处的阻抗将减小，于是会产生一定的信号反射现象，我们可以根据传输线章节中提到的阻抗计算公式来算出线宽增加后的等效阻抗，然后根据经验公式计算反射系数：ρ=(Zs-Z0)/(Zs+Z0)，一般直角走线导致的阻抗变化在7%-20%之间，因而反射系数最大为0.1左右。
而且，从下图可以看到，在W/2线长的时间内传输线阻抗变化到最小，再经过W/2时间又恢复到正常的阻抗，整个发生阻抗变化的时间极短，往往在10ps之内，这样快而且微小的变化对一般的信号传输来说几乎是可以忽略的。
pcb设计面试题在电子行业中，PCB（Printed Circuit Board，印刷电路板）的设计是非常重要且具有挑战性的一个环节。
本文将介绍一些常见的PCB设计面试题，以帮助读者更好地理解和应对相关问题。
一、请简要解释什么是PCB设计？PCB设计是将电子元件（如集成电路、电阻、电容等）通过导线进行连接的过程，将它们布局在印刷电路板上，并使用PCB设计软件进行绘制。
这个过程通常包括布局、布线、创建封装以及设计规则的定义等。
二、PCB设计中常用的软件有哪些？请简要介绍。
PCB设计中常用的软件有Altium Designer、Cadence Allegro、PADS、Eagle等。
这些软件具有强大的功能，可用于绘制电路图、实现布局、自动生成元件的封装等。
其中，Altium Designer是市场上使用最广泛的一款软件，它具有友好的界面、强大的仿真功能和丰富的元件库。
三、请解释什么是PCB布局和布线？它们的重要性是什么？PCB布局是指在电路板上安排和放置电子元件的过程，以确保电路的性能和可靠性。
布线是指通过导线将电子元件相互连接起来的过程。
布局和布线的重要性在于：1. 电磁兼容性：合理的布局和布线可以减少电磁干扰，防止信号串扰和电磁泄漏，提高电路的稳定性和可靠性。
2. 信号完整性：合理的布局和布线可以减少信号传输过程中的损耗和延迟，确保信号的完整性。
3. 热管理：合理的布局和布线可以提高电路的散热效果，避免局部过热引发不可预测的问题。
四、请简要介绍PCB设计中常用的封装类型。
常见的PCB封装类型有：1. DIP（Dual In-line Package）：双行直插封装，适用于插座连接、开关设备等。
2. QFP（Quad Flat Package）：四边平封装，适用于细密电子设备，具有高密度和良好的散热性能。
3. BGA（Ball Grid Array）：球栅阵列封装，适用于高密度集成电路，具有更高的引脚数量和较低的电阻。
PCB设计几个常见问题
一、请问，模拟电源处滤波经常是用LC电路。
但是，我发现有时LC比RC滤波效果差，请问这是为什么，滤波时选用电感，电容值方法是什么？
答：LC与RC滤波效果比较必须考虑所要滤掉频带与电感值选择是否恰当。
因为电感
二．请问，模拟电源处滤波经常是用LC电路。
但是，我发现有时LC比RC滤波效果差，请问这是为什么，滤波时选用电感，电容值方法是什么？
答：LC与RC滤波效果比较必须考虑所要滤掉频带与电感值选择是否恰当。
因为电感感抗大小与电感值和频率有关。
如果电源噪声频率较低，而电感值又不够大，这时滤波效果可能不如RC。
但是，使用RC滤波要付出代价是电阻本身会耗能，效率较差，且要注意所选电阻能承受功率。
电感值选用除了考虑所想滤掉噪声频率外，还要考虑瞬时电流反应能力。
如果LC输出端会有机会需要瞬间输出大电流，则电感值太大会阻碍此大电流流经此电感速度，增加纹波噪声。
电容值则和所能容忍纹波噪声规范值大小有关。
纹波噪声值要求越小，电容值会较大。
而电容ESR/ESL也会有影响。
另外，如果这LC是放在开关式电源输出端时，还要注意此LC
所产生极点零点(pole/zero)对负反馈控制回路稳定度影响。
二、在电路板尺寸固定情况下，如果设计中需要容纳更多功能，就往往需要提高走线密度，但是这样有可能导致走线相互干扰增强，同时走线过细也使阻抗无法降低，请专家介绍在高速
（>100MHz)高密度设计中技巧?
答：在设计高速高密度时，串扰确实是要特别注意，因为它对时序与信号完整性有很大影响。
以下提供几个注意地方：
1、选择适当端接方式。
2、控制走线特性阻抗连续与匹配。
3、避免上下相邻两层走线方向相同，甚至有走线正好上下重迭在一起，因为这种串扰比同层相邻走线情形还大。
4、利用盲埋孔来增加走线面积。
但是板制作成本会增加。
在实际执行时确实很难达到完全平行与等长，不过还是要尽量做到。
除此以外，可以预留差分端接和共模端接，以缓和对时序与信号完整性影响。
5、走线间距大小。
一般常看到间距为两倍线宽。
可以透过仿真来知道走线间距对时序及信号完整性影响，找出可容忍最小间距。
不同芯片信号结果可能不同。
三、一个系统往往分成若干个，有电源、接口、主板等，各板之间地线往往各有互连，导致形成许许多多环路，产生诸如低频环路噪声，不知这个问题如何解决？
答：各个板子相互连接之间信号或电源在动作时，例如A板子
有电源或信号送到B板子，一定会有等量电流从地层流回到A
板子。
这地层上电流会找阻抗最小地方流回去。
所以，在各个不管是电源或信号相互连接接口处，分配给地层管脚数不能太少，以降低阻抗，这样可以降低地层上噪声。
另外，也可以分析整个电流环路，尤其是电流较大部分，调整地层或地线接法，来控制电流走法，降低对其它较敏感信号影响。
