激光测距传感器资料

激光动态测距传感器原理激光动态测距传感器是一种利用激光的特性进行测距的传感器，具有高精度、高速度、非接触、不受环境影响等优点。

本文将详细介绍激光动态测距传感器的原理。

1. 激光动态测距传感器简介激光动态测距传感器主要由激光发射器、激光传输器、接收器、计算器等组成。

它可以通过短脉冲激光发射器发出一束激光，在经过传输器后，被接收器接收到。

接收器通过检测光信号的时间差来计算出目标物体到传感器的距离。

2. 激光测距的原理激光测距的原理是利用光的传播速度和时间差计算出目标物体到传感器的距离。

激光发射器会发出一束激光，经过传输器后，激光会被反射回来。

接收器会接收到反射回来的激光，并计算出光的来回时间。

由于光的传播速度在恒定条件下是不变的，所以可以通过光的来回时间来计算出物体到传感器的距离。

3. 动态测距的原理激光动态测距传感器能够对移动的物体进行测距，是因为它的测距原理是动态的。

激光发射器会发出一系列脉冲激光，这些激光在时间和距离上都是短暂的。

接收器接收到反射回来的激光时，可以计算出激光信号的时间差。

根据时间差，可以计算出物体的移动距离。

当物体移动时，时间差会发生变化，因此可以动态测量物体的位置和速度。

4. 激光测距的精度激光测距传感器具有非常高的精度，它可以测量到毫米级的距离。

激光测距传感器的精度受到多种因素影响，包括光的传播速度、光的波长、激光发射器和接收器的精度等。

5. 激光测距的应用场景激光动态测距传感器广泛应用于机器人、自动化控制、工业自动化和无人机等领域。

它能够实现高精度测量和高速运动的跟踪测量，帮助我们更好地了解物体的运动状态。

总结：激光动态测距传感器利用光的传播速度和时间差计算出目标物体到传感器的距离。

它具有高精度、高速度、非接触、不受环境影响等优点，已经广泛应用于机器人、自动化控制、工业自动化和无人机等领域。

对于激光动态测距传感器的研究，能够为我们提供更好的工具和方法，帮助我们更好地理解物体的运动状态。

激光测距传感器的工作原理激光测距传感器是一种利用激光束对目标进行距离测量的仪器。

它的工作原理是利用激光束在空气中传播的速度非常快（约为光速的299,792,458米/秒），并且是匀速传播的特点进行测量。

在激光束发射器和接收器之间设置一个距离测量区域，当激光束射向目标时，经过一定的时间后，反射回来的激光束会被接收器接收到。

通过记录激光束发射与接收的时间差，并结合光速的知识，就能计算出目标与传感器之间的距离。

对于激光测距传感器而言，光源的选择非常重要。

一般来说，激光器是最理想的光源，因为激光具有方向性、像彩虹一样的光谱分布和很小的发散角等特点。

激光束发射器通过脉冲激光器发出短脉冲，该脉冲通常是几十皮秒至数百皮秒，因此能够提供足够的光功率以确保光束强度的一致性，并且提供足够的时间差以计算目标与传感器之间的距离。

在激光束发射器和接收器之间设置一个距离测量区域。

该区域通常是直线或矩形形状，激光束发射器将脉冲激光束通过透镜发送到距离测量区域，激光束被目标反射后返回到接收器，接收器通过接收到的激光发射时间和接收时间之差计算出目标与传感器之间的距离。

在实际应用中，为了减少误差影响测量结果的精度，需要消除光束的扩散和气体的散射。

可以通过使用各种方法来消除这些误差，例如使用半导体激光器，减少发散角度，使用光纤传输激光信号等。

激光测距传感器的应用广泛，例如机器人导航、距离测量、图像处理等领域。

它的优点是测量距离精度高、反应速度快、应用领域广泛。

随着技术的发展，激光测距传感器的测量精度还将进一步提高。

1.高精度测量激光测距传感器可以实现亚毫米级别的测量精度，尤其是在近距离测量时，精度更高。

对于要求高精度测量的应用场合，激光测距传感器是非常合适的选择。

2.反应速度快激光测距传感器的反应速度非常快，能够在数毫秒或更短时间内完成一次测量。

这对于需要高速检测的应用非常适用，例如机器人的导航。

3.可靠性高激光测距传感器具有很高的可靠性。

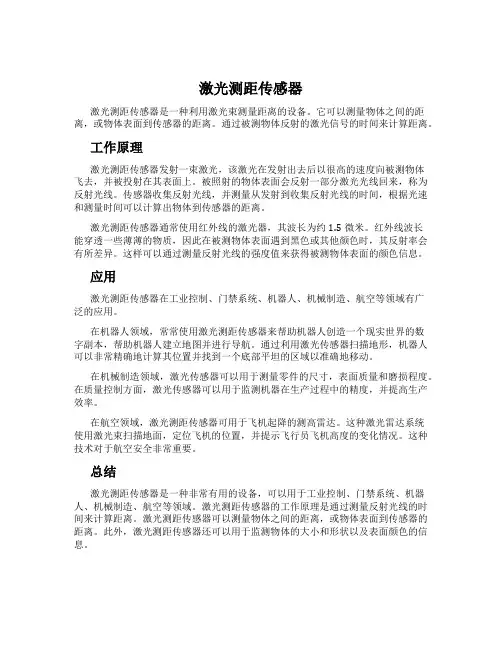

激光测距传感器激光测距传感器是一种利用激光束测量距离的设备。

它可以测量物体之间的距离，或物体表面到传感器的距离。

通过被测物体反射的激光信号的时间来计算距离。

工作原理激光测距传感器发射一束激光，该激光在发射出去后以很高的速度向被测物体飞去，并被投射在其表面上。

被照射的物体表面会反射一部分激光光线回来，称为反射光线。

传感器收集反射光线，并测量从发射到收集反射光线的时间，根据光速和测量时间可以计算出物体到传感器的距离。

激光测距传感器通常使用红外线的激光器，其波长为约1.5微米。

红外线波长能穿透一些薄薄的物质，因此在被测物体表面遇到黑色或其他颜色时，其反射率会有所差异。

这样可以通过测量反射光线的强度值来获得被测物体表面的颜色信息。

应用激光测距传感器在工业控制、门禁系统、机器人、机械制造、航空等领域有广泛的应用。

在机器人领域，常常使用激光测距传感器来帮助机器人创造一个现实世界的数字副本，帮助机器人建立地图并进行导航。

通过利用激光传感器扫描地形，机器人可以非常精确地计算其位置并找到一个底部平坦的区域以准确地移动。

在机械制造领域，激光传感器可以用于测量零件的尺寸，表面质量和磨损程度。

在质量控制方面，激光传感器可以用于监测机器在生产过程中的精度，并提高生产效率。

在航空领域，激光测距传感器可用于飞机起降的测高雷达。

这种激光雷达系统使用激光束扫描地面，定位飞机的位置，并提示飞行员飞机高度的变化情况。

这种技术对于航空安全非常重要。

总结激光测距传感器是一种非常有用的设备，可以用于工业控制、门禁系统、机器人、机械制造、航空等领域。

激光测距传感器的工作原理是通过测量反射光线的时间来计算距离。

激光测距传感器可以测量物体之间的距离，或物体表面到传感器的距离。

此外，激光测距传感器还可以用于监测物体的大小和形状以及表面颜色的信息。

激光测距传感使用手册前言尊敬的客户：衷心的感谢您选择了深圳市南方测控技术有限公司的激光测距传感器！为了让您更好的使用本激光测距传感器与防止意外事故的发生，请您在使用本激光测距传感器前仔细的阅读本说明书。

本说明书的版权归属深圳市南方测控技术有限公司所有，如在不影响本激光测距传感器整体性能的前提下所作的修改或更新，恕不另行通知。

激光测距传感器系统说明术语解释➢激光测距：利用激光对目标的距离进行准确测定。

激光测距一般采用两种方式来测量距离：脉冲法和相位法。

➢脉冲激光测距：基于激光脉冲反射时差法原理，测距仪器发射出的激光经被测量目标反射后，激光束被测距仪器接收，测距仪器记录激光往返的时间。

光速和往返时间的乘积的一半，就是测距仪器和被测量物体之间的距离。

➢激光测距传感器：为工业测量之产品，采用工业标准设计、生产和检测，可在线24小时连续实施测量，有的可以多台组网测试。

➢激光安全等级：国际上对激光有统一的分类，激光器分为四类（Class1、Class2、Class3、Class4）。

Class1激光器对人是安全的，Class2激光器对人有较轻的伤害，Class3以上的激光器对人有严重伤害，使用时需特别注意，避免对人眼直射。

➢Class2激光器：指激光器的出口光功率小于1mw，一般认为对人的眼睛是安全的，正常暴露在这种激光器的光束下不会对眼睛的视网膜造成永久性的伤害。

尽管此种激光器是安全的，但也不能长时间的直视激光光束。

如偶尔照射到人眼还不至于引起伤害，但连续观察激光束时能损伤眼睛。

此是对第二级激光器的最重要控制措施。

➢系统概述LPS系列激光测距传感器是一种功能强大的测量精确、无接触式的工业用距离测量设备，它可广泛地被集成用于各种工业用途的控制和监测系统上。

使用图例如下：LPS系列激光测距传感器是一款使用方便的工业应用激光测距仪表，特别为交通、炼钢、仓储、建筑、码头等需要自动进行距离和位置控制的应用而设计研发，具有很高地实用性。

激光测距传感器DPE-10-500 | DPE-30-500 DEN-10-500 | DEH-30-500DAN-10-150 | DAN-30-150 | DAE-10-050DBN-50-050技术参考手册V1.1016.03.2020SWISS PRECISIONSWISS PRECISION1文档范围 (3)2安全指令 (3)2.1符号的解释 (3)2.2允许使用的用途 (4)2.3禁止使用/限制使用 (4)2.4职责范围 (5)2.5使用中的危害 (5)2.6激光分类 (6)2.7激光规范 (6)2.8电磁兼容性(EMC) (7)2.9生产标准 (7)2.10处理 (7)2.11标签 (7)2.13服务 (8)3介绍 (9)3.1产品标识 (10)3.2组件 (10)3.3有效性 (11)4技术数据 (12)4.1规范 (12)4.2物理尺寸 (14)4.3测量精度定义 (14)5电气部分 (15)5.1电源 (15)5.2复位按钮 (16)5.3 LED状态 (17)5.4数字输出 (17)5.5数字输入 (18)5.6模拟输出 (18)5.7 RS - 232接口 (20)5.8 RS-422 / RS-485接口 (21)5.9 SSI接口 (23)5.10 USB接口 (25)5.11工业以太网接口 (26)6配置 (28)6.1配置过程 (28)6.2操作模式 (30)6.3测量特征 (31)6.4数据输出 (32)7操作 (37)7.1测量概述 (37)7.2安装 (37)7.3测量性能的影响 (38)7.4防止测量错误 (39)7.5激光寿命 (40)1.文档范围7.7应用程序示例/说明 ................................................................................................................................................................................................. 40 8命令集 (41)8.1普通 .......................................................................................................................................................................................................................... 41 8.2操作命令 .................................................................................................................................................................................................................. 41 8.3配置命令 .................................................................................................................................................................................................................. 45 8.4扩展配置命令 .......................................................................................................................................................................................................... 51 8.5信息的命令 .............................................................................................................................................................................................................. 53 8.6错误代码 .................................................................................................................................................................................................................. 55 9常见问题(FAQ’s) ................................................................................................................................................................................................................ 57 10词汇表 ............................................................................................................................................................................................................................... 57 11修订历史 (57)1文档范围本文介绍了Dimetix D 系列激光距离传感器。

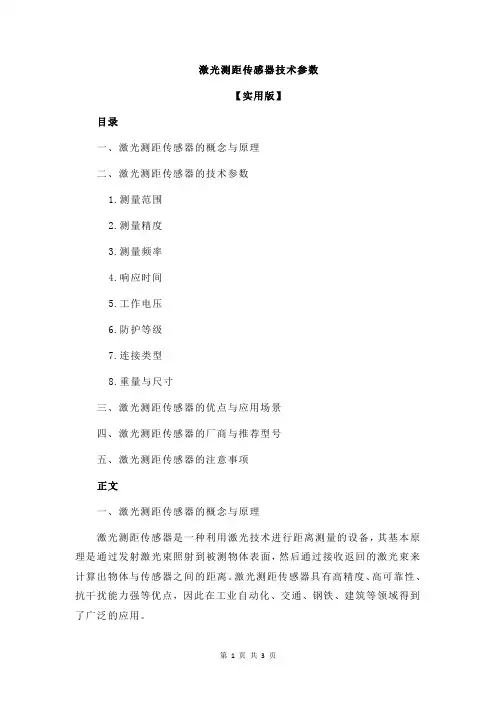

激光测距传感器技术参数【实用版】目录一、激光测距传感器的概念与原理二、激光测距传感器的技术参数1.测量范围2.测量精度3.测量频率4.响应时间5.工作电压6.防护等级7.连接类型8.重量与尺寸三、激光测距传感器的优点与应用场景四、激光测距传感器的厂商与推荐型号五、激光测距传感器的注意事项正文一、激光测距传感器的概念与原理激光测距传感器是一种利用激光技术进行距离测量的设备，其基本原理是通过发射激光束照射到被测物体表面，然后通过接收返回的激光束来计算出物体与传感器之间的距离。

激光测距传感器具有高精度、高可靠性、抗干扰能力强等优点，因此在工业自动化、交通、钢铁、建筑等领域得到了广泛的应用。

二、激光测距传感器的技术参数1.测量范围：激光测距传感器的测量范围可以从几厘米到几十米甚至上百米，根据不同的应用场景和需求选择合适的测量范围。

2.测量精度：激光测距传感器的测量精度越高，得到的距离数据越准确。

常见的测量精度包括 0.1%MR、0.08%MR 等。

3.测量频率：测量频率是指激光测距传感器每秒钟能够进行多少次距离测量，常见的测量频率有 5Hz、10Hz、50Hz 等。

4.响应时间：响应时间是指激光测距传感器从发出激光束到接收到返回激光束并计算出距离所需的时间，一般以毫秒为单位。

响应时间越短，测距传感器对运动物体的跟踪能力越强。

5.工作电压：激光测距传感器的工作电压通常为直流电压，常见的工作电压有 10V、24V、30V 等。

6.防护等级：激光测距传感器的防护等级是指其对固体颗粒、水滴等环境的防护能力。

常见的防护等级有 IP65、IP67 等。

7.连接类型：激光测距传感器的连接类型包括 M12 防水接头、航空插头等，可以根据实际应用场景选择合适的连接类型。

8.重量与尺寸：激光测距传感器的重量和尺寸会影响到其安装和使用的便利性，一般来说，重量越轻、尺寸越小的激光测距传感器越便于安装和使用。

三、激光测距传感器的优点与应用场景激光测距传感器具有高精度、高可靠性、抗干扰能力强等优点，可以广泛应用于工业自动化、交通、钢铁、建筑等领域。

ifm激光测距传感器中文说明书第一部分：介绍IFM激光测距传感器是一种先进的测量设备，用于测量物体与传感器之间的距离。

它采用激光技术，精确测量给定物体的距离，并提供可靠的数据输出。

本说明书将详细介绍IFM激光测距传感器的特点、工作原理、安装及使用方法。

第二部分：特点1.高精度：IFM激光测距传感器具有高精度测量能力，可以测量距离的误差小于0.1mm。

它可以精确测量各种形状和材质的物体的距离。

2.多功能性：IFM激光测距传感器具有多种测量模式，包括单点测量、连续测量和平均测量。

用户可以根据实际需求选择合适的模式进行测量。

3.高速测量：IFM激光测距传感器采用先进的激光技术，具有高速测量能力。

它可以在几毫秒内完成一次测量，适用于快速物体测量和高速生产线上的应用。

4.长测距范围：IFM激光测距传感器具有较长的测距范围，可以测量距离大约为0.1m到10m的物体。

用户可以根据实际情况选择合适的传感器进行测量。

第三部分：工作原理IFM激光测距传感器利用激光束发射器发射出的激光束与物体相交，然后接收到反射的激光束。

通过计算激光束的反射时间，传感器可以精确测量距离。

传感器内部的芯片通过对反射激光的处理，可以将距离转换为数字信号输出。

第四部分：安装1.安装位置：IFM激光测距传感器应安装在能够有效检测到测量对象的位置。

传感器的激光束应垂直照射在测量对象表面上。

2.安装注意事项：在安装前，请确保传感器和测量对象之间没有阻挡物，以确保准确的测量结果。

同时，传感器应保持平稳固定，以避免因振动而导致的误差。

3.连接电源：将传感器连接到电源，并检查电源是否正常。

确保与传感器兼容的电源和线缆，以确保传感器正常工作。

第五部分：使用方法1.参数设置：在使用前，用户可以通过传感器上的设置按钮调整不同的参数，如测量模式、测距范围等。

用户可以根据实际需求选择合适的参数。

2.数据输出：传感器将测量数据以数字信号的形式输出。

用户可以通过连接传感器和计算机等设备，实时获取和处理数据。

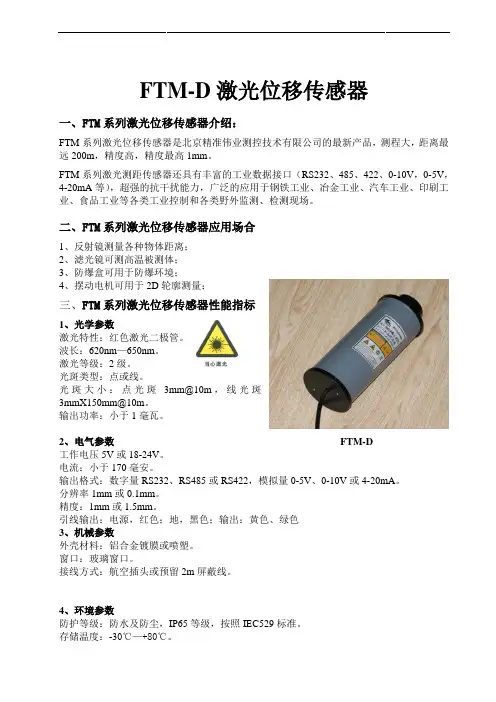

FTM-D激光位移传感器一、FTM系列激光位移传感器介绍：FTM系列激光位移传感器是北京精准伟业测控技术有限公司的最新产品，测程大，距离最远200m，精度高，精度最高1mm。

FTM系列激光测距传感器还具有丰富的工业数据接口（RS232、485、422、0-10V，0-5V，4-20mA等），超强的抗干扰能力，广泛的应用于钢铁工业、冶金工业、汽车工业、印刷工业、食品工业等各类工业控制和各类野外监测、检测现场。

二、FTM系列激光位移传感器应用场合1、反射镜测量各种物体距离；2、滤光镜可测高温被测体；3、防爆盒可用于防爆环境；4、摆动电机可用于2D轮廓测量；三、FTM系列激光位移传感器性能指标1、光学参数激光特性：红色激光二极管。

波长：620nm—650nm。

激光等级：2级。

光斑类型：点或线。

光斑大小：点光斑3mm@10m，线光斑3mmX150mm@10m。

输出功率：小于1毫瓦。

2、电气参数FTM-D工作电压5V或18-24V。

电流：小于170毫安。

输出格式：数字量RS232、RS485或RS422，模拟量0-5V、0-10V或4-20mA。

分辨率1mm或0.1mm。

精度：1mm或1.5mm。

引线输出：电源，红色；地，黑色；输出：黄色、绿色3、机械参数外壳材料：铝合金镀膜或喷塑。

窗口：玻璃窗口。

接线方式：航空插头或预留2m屏蔽线。

4、环境参数防护等级：防水及防尘，IP65等级，按照IEC529标准。

存储温度：-30℃—+80℃。

四、FTM-D激光位移传感器安装尺寸图FTM-D机械尺寸五、FTM-D激光位移传感器参数表六、FTM系列激光位移传感器器维护和保养1、清洗及保持干燥。

2、吹掉镜面上的灰尘。

3、请勿用手指接触镜片。

4、仅适用干净的软质布料擦拭，若有必要可用纯酒精或水粘湿布擦拭。

5、若不小心把仪器弄湿，不要放在阳光下暴晒，应当风干。

6、若长时间不用请关闭电源，以免影响寿命。

七、注意事项：◆使用本仪器时不要撕掉或损毁仪器上的警告标签。

SENST系列激光测距传感器产品说明书武汉鸿诚远大科技有限公司目录一：前言二：传感器特点三：传感器技术参数四：传感器接口及接线说明五：通讯协议六：产品应用七：技术支持与售后一、前言武汉鸿诚远大科技有限公司所生产的SENST系列激光测距传感器，为新一代非接触式，高精度测距传感器。

其功能强大，结构坚固，专为工业及野外使用而设计。

适合长期在线监测使用，而且我公司免费提供在线监测系统方案，可指导施工等。

本公司产品为自行研发，可按功能为客户订做。

激光测距传感器为激光类测距产品，激光等级为二级安全，使用时请勿直射眼睛，请勿正对阳光。

本传感器标准版为只含有数据接口( RS232 )。

如有模拟量，开关量，恒温等需求，请在购买前与我们说明。

本传感器保修期为一年，终身维修。

本传感器在未做全密封的情况下，请勿在雨天暴露使用。

未要求做防腐的情况下，请勿在高腐蚀环境下使用。

本传感器以下情况不在保修范范围内：1,人为损坏或易碎签损毁。

2,非正常使用（如电源接反，电压输入超过范围，接线顺序出错等〕。

3,自然灾害损坏。

二、传感器特点·传感器可以设置的不同的地址〔最大可以设置249个不同的地址），方便单总线，多机组网。

而且通过本公司配套生产的专用接头，可无上限串连传感器。

·传感器可以为无线方式，免去您布线的麻烦。

·传感器可以加口工为全密封，能达到防水浸的防护级别。

·传感器具有模拟量反向〔可以随距离增加而减小，或随距离增加而增加）输出功能，且模拟量输出范围对应的距离可以任意调整。

非常适合于液位、料位、物位等测量。

而且模拟量输出为标准4-20MA ,可以直接接入PLC、二次仪表等设备，方便入网。

·具有开关量输出功能，而且开关输出点，开关输出状态均可通过命令进行调整。

适用于过程控制，平整度检査，厚度检测等场合。

·传感器数字接口形式有RS232,RS422,RS485可以任意切换，只需要更换一根通讯电缆即可，无需对传感器做任何改动。

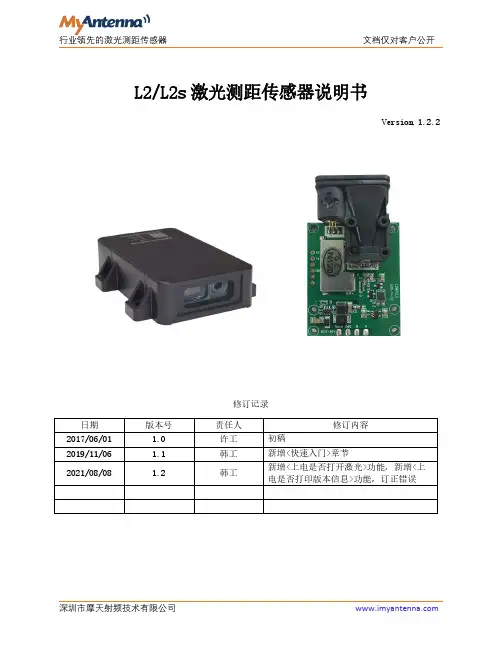

L2/L2s 激光测距传感器说明书Version 1.2.2修订记录日期版本号责任人修订内容2017/06/01 1.0许工初稿2019/11/06 1.1韩工新增<快速入门>章节2021/08/081.2韩工新增<上电是否打开激光>功能，新增<上电是否打印版本信息>功能，订正错误传感器型号1、电路模块的型号：L22、带防水外壳的型号：L2s产品特点∙高精度，±（1.5mm+D*5‱），D为实测距离值∙长距离，最远80m（与反光膜配合）∙快速率，最高20Hz∙重复精度高，±1mm∙低功耗，小于0.6W∙可用于室外，不使用反光膜15m，使用反光膜80m∙宽电压输入，DC9-36V∙小体积，76x60x21mm（L2s）∙防水外壳，IP55等级，可安装在室外∙温漂小，信噪比高，受温度、表面颜色和粗糙度影响较小∙易操控，标准Modbus RTU协议重要事项∙由于L2的元器件外露，请规范操作，防止静电/瞬态电压电流/电源短路/挤压或撞击损坏器件。

a)避免裸手接触电路板，特别是光器件属于敏感器件，请务必佩戴防静电手套或手环；b)确保接线牢固，最好焊接线缆，不使用插针，避免接触不稳导致频繁上下电，瞬间的断电又上电，会冲击控制芯片和光器件损坏；∙透明液体和油，需要在液面增加反射浮标才能测量。

∙黑色物质，如原油、煤炭等黑色凝脂、固体物料，需要激光垂直正射平滑的表面，室内环境可以稳定测量12米。

∙强反射面，如镜面油漆面、不锈钢、铝板的光滑表面等，需加装漫反射的辅助材料。

近距离用白纸，远距离加3M的漫反射材料。

先在连接电脑看回光量，60#-3000#之间可以正常测距，小于60#，调整反射角度（垂直的时候最强）或者粘贴白纸等增强反射信号，大于3000#，调整反射角度（斜一定角度）或者改成磨砂面减弱信号强度。

∙避免L2的激光源和透镜喷涂绝缘漆或其它化学物品，否则激光源或透镜上的镀膜被化学物质损坏，无法发射或接收激光。

ifm 激光测距传感器o1d102 工作原理
IFM 激光测距传感器 O1D102 工作原理
一、引言
激光测距传感器因其高精度、非接触性和快速响应等优点，在许多领域得到广泛应用。

IFM 激光测距传感器 O1D102 作为这一领域的优秀代表，以其高效稳定的性能，为各种应用提供了强有力的支持。

本文将详细阐述 IFM 激光测距传感器 O1D102 的工作原理，以便更好地理解和使用这款传感器。

二、工作原理
激光发射：O1D102 通过发射激光束来测量距离。

激光器在接收到启动信号后，发射出特定波长的激光。

激光反射：激光束照射到目标物体表面后，一部分光会被反射回来。

反射回来的光束携带着关于目标物体距离的信息。

光束接收：传感器中的光电检测器负责接收反射回来的光束。

光电检测器将光信号转换为电信号。

电信号处理：转换后的电信号经过放大、滤波和数字化处理，提取出与距离相关的信息。

这些信息经过进一步处理，最终输出目标物体的距离值。

输出结果：处理后的距离数据通过数字或模拟信号输出，供后续系统或设备使用。

三、结论
IFM 激光测距传感器 O1D102 的工作原理基于光学原理，通过精确控制激光发射、反射、接收和处理过程，实现了高精度、快速响应的距离测量。

了解其工作原理有助于更好地应用这款传感器，充分发挥其在各种应用场景中的优势。

随着技术的不断进步，激光测距传感器将在更多领域得到广泛应用，为人类的生产和生活带来更多便利。

介绍激光距离传感器的原理第一篇：介绍激光距离传感器的原理介绍激光距离传感器的原理相关网址首先、激光在检测领域中的应用十分广泛，技术含量十分丰富，对社会生产和生活的影响也十分明显。

激光测距是激光最早的应用之一。

这是由于激光具有方向性强、亮度高、单色性好等许多优点。

利用激光传输时间来测量距离的基本原理是通过测量激光往返目标所需时间来确定目标距离。

其次、传输时间激光传感器工作时，先由激光二极管对准目标发射激光脉冲。

经目标反射后激光向各方向散射。

部分散射光返回到传感器接收器，被光学系统接收后成像到雪崩光电二极管上。

雪崩光电二极管是一种内部具有放大功能的光学传感器，因此它能检测极其微弱的光信号。

记录并处理从光脉冲发出到返回被接收所经历的时间，即可测定目标距离。

传输时间激光传感器必须极其精确地测定传输时间，因为光速太快。

最后、这是对电子技术提出的过高要求，实现起来造价太高。

但是如今廉价的传输时间激光传感器巧妙地避开了这一障碍，利用一种简单的统计学原理，即平均法则实现了1mm的分辨率，并且能保证响应速度。

第二篇：传感器原理传感器原理第一章1、测量方法：①根据获得测量值的方法，为直接测量、间接测量、组合测量。

②根据测量方式，偏差式测量、零位式测量与微差式测量。

③根据测量条件，等精度测量、不等精度测量④根据被测量变化快慢，静态测量、动态测量⑤根据测量敏感原件是否与被测介质接触，接触式测量、非接触式测量⑥根据测量系统是否向被测量施加能量，主动式测量、被动式测量2、直接测量：测得值直接与标准量进行比较间接测量：首先对与被测量有确定函数关系的几个量进行直接测量，将直接测的值带入函数关系式，经过计算得到所需要的结果。

组合测量：被测量必须经过求解联立方程组求的偏差式测量：用仪表指针的位移决定被测量的量值。

零位式测量：用指零仪表的零位反映测量系统的平衡状态，在测量系统平衡时用已知的标准量决定被测量的量值。

微差式测量：将被测量与已知的标准量相比较，获得差值后，再用偏差法测得此差值。

tof激光测距传感器原理TOF（Time of Flight）激光测距传感器是一种基于光学原理的测距技术，可以实现对目标物体的精确测量。

TOF激光测距传感器通过发送一束激光光束，利用光的传播速度和传播时间来计算出目标物体与传感器之间的距离。

TOF激光测距传感器的工作原理是利用光的传播速度和光的传播时间之间的关系来测量距离。

当TOF激光测距传感器发射一束激光光束时，光的传播速度是一个已知的常数，可以忽略不计。

传感器会记录光从发射器发射出去后到被目标物体反射回来的时间，通过测量这个时间差，就可以计算出目标物体与传感器之间的距离。

TOF激光测距传感器的测量原理是利用光的传播速度，将光的传播时间转换为距离。

光的传播速度在真空中约为每秒300,000千米，而在空气中的传播速度则略低于这个值。

当激光光束照射到目标物体上时，光束会被目标物体表面的物质反射或散射。

TOF激光测距传感器会接收到反射或散射回来的光，并通过测量光的传播时间来计算出目标物体与传感器之间的距离。

TOF激光测距传感器的工作过程可以简单描述为以下几个步骤：首先，TOF激光测距传感器发射一束激光光束，光束沿着一定的方向射向目标物体。

然后，光束照射到目标物体上后，一部分光被目标物体吸收，一部分光被目标物体反射或散射。

接着，TOF激光测距传感器接收到反射或散射回来的光，并记录下光从发射到接收所经过的时间。

最后，通过测量光的传播时间，计算出目标物体与传感器之间的距离。

TOF激光测距传感器的测距精度主要取决于以下几个因素：首先，激光光束的发射和接收精度对测距结果有直接影响。

如果激光光束的发射和接收精度较低，那么测距结果的精度也会相应降低。

其次，目标物体的表面特性对测距精度也有一定的影响。

如果目标物体的表面较为粗糙或不规则，会导致激光光束在反射或散射过程中产生较大的光线扩散，进而影响测距精度。

此外，环境因素如温度、湿度等也可能对TOF激光测距传感器的测距精度产生一定的影响。

LDS系列激光距离传感器
一、工作原理
LDS系列激光距离传感器采用三角法激光测距原理。

激光二极管发出的激光经聚焦透镜后产生细光束投射到被测工件上形成光点，该光点经过物镜成像在线性图像传感器（CCD）上（如上图）。

当工件表面位于传感器零点（对于LDS5010，该点距离出光窗口50mm；对于LDS10035，该点距离出光窗口100mm）时，光束投在工件的光点是O点，O点的像在CCD的中心；当工件距离传感器较近时光点为N点，N点的像位于CCD的右方；当工件距传感器较远时光点是F点，F点的像位于CCD的左边。

由此可见,CCD上光点的像的位置反映了工件的距离，传感器内微处理器根据CCD上光点的位置可以计算出工件的距离。

二、规格及性能
外形尺寸：53mm（长）×47mm（宽）×24.5mm（厚）测量范围：
LDS5010 : 20mm，被测物体距离出光口40~60mm LDS10035: 70mm，被测物体距离出光口65~135mm 分辨力：
LDS5010 : 2um
LDS10035: 7um
线性度：
0.15%FS (FS为测量范围)
温度系数：
0.03%FS/℃(FS为测量范围)
供电电压：10-30VDC
供电电流：≤300mA
显示方式：5位数字显示
输出方式：4~20mA电流输出。

汽车安全控制——激光测距传感器
导语：主要用于飞机高度测量、船舶安全靠距、车辆安全车速测量、自动监控车辆限速、相机自动触发、高架电缆测量、限高测量、替代雷达系统，闭路控制系统和光闸控制系统等。

激光测距传感器-汽车安全控制：某品牌汽车所配备的低速行车安全系统通过设置在前风挡玻璃上方，车内后视镜高度位置的一个激光测距传感器，在时速低于30公里时自动启动，不断发出激光信号监测本车与前方车辆的相对距离。

当该传感器探测到本车快接近前车，而且驾驶者未采取有效制动措施时，低速行车安全系统就会自动刹车。

车辆完全停下后，仪表盘上会显示车辆自动采取制动操作的相关信息。

该系统的主要特点是，在时速30公里以下自动启动，无需人工干预，监测到危险发生时自动刹车，将碰撞损失降至最低，并通过仪表板上的显示屏做出提示，在行车时速15公里时，该系统甚至能完全杜绝碰撞。

这是ZSY公司的一款采样频率可达1000Hz的标准量程激光测距模块。

这个测距模块可以用于测量距离测、高度以及汽车流量灯应用，也可以用作高速相机固定距离触发装置。

这个模块非常适合集成到公
路摄像系统、车辆识别、车辆分类及分析等应用中。
