滚动轴承的安装方法

滚动轴承的安装要点滚动轴承的安装要点1. 安装方法1.1 利用铜棒和手工锺击安装这是安装中小型轴承的一种简便办法。

当轴承内圈为紧配合，外圈为较松配合时，将铜棒紧贴轴承内圈端面，用和锤直接敲击铜棒，通过铜棒传力，将轴承徐徐装到轴上。

轴承内圈较大时，可用铜棒沿轴承内圈端面周围均匀用力敲击，切忌只敲打一边，也不能用力过猛，要对称敲打，轻轻敲打慢慢装上，以免装斜击裂轴承。

当轴承外圈为紧配合，内圈为较松配合时，可采用与上述相反的方法，用手锤敲击紧贴轴承外圈端面的铜棒，把轴承压入轴承座中，最后装到轴上，此法不易损伤机件。

1.2利用套筒安装此法与利用铜棒安装轴承道理相同。

它是将套筒直接压在轴承端面上（轴承装在轴上时压住内圈端面；装在壳体孔内时压仪表6外圈端面），用手锤敲击力能均匀地分布在安装的轴承整个套圈端面上，并能与压力机配合使用，安装省力省时，质量可靠。

安装所用的套筒应为软金属制造（铜或低碳钢管均可）。

若轴承安装在轴上时，套筒内径应略大于轴颈1—4mm，外径略小于轴承内圈挡边直径，或以套筒厚度为准，其厚度应制成等于轴承内圈厚度的2/3—4/5，且套筒两端应平整并与筒身垂直。

若轴承安装在座孔内时，套筒外径应略小于轴承外径。

利用套筒安装轴承时，如机件不大，可臵于台钳上安装。

钳口垫以铜片或铝片，以防轴被夹伤。

如机件尺寸较大，应放在木架上安装。

先将轴承装到轴上，再安装套筒，用手锤均匀敲击套筒慢慢装合。

当套筒端盖为平顶时，手锤应沿其圆周依次均匀敲击套。

表2—1 安装向心轴承和角接触轴承的轴公差带注：①凡对公差有较高要求的场合，应用j5、k5……代替j6、k6……等。

②单列圆锥滚子轴承和单列角接触球轴承，因内部游隙的影响不甚重要，可用k6和m6代替k5和m5。

③应选用轴承径向游隙大于基本组的滚子轴承。

④凡有较高的公差等级或转速要求的场合，应选用h7，IT5为轴颈形状公差。

尺寸大于500mm，其形状公差为IT7。

表2—2 安装推力轴承的轴公差带表2—3 安装向心轴承和角接触轴承的外壳孔公差带表2—4 安装推力轴承的外壳孔公差带筒两边，当套筒端盖呈球面形时，手锤应敲击球面端盖的中心处。

Internal Combustion Engine &Parts0引言不同轴式液力滚动机的多个轴承零件安装过程需要同时筹备多个零件人力成本因素，分毫米的大小差异就有可能导致使整个轴承安装中的机器沦为一件件废品。

1装配前的准备工作1.1安装前对滚动轴承进行检查要先仔细检查原装滚动液压轴承内部是否并没有任何生锈、碰伤之类的情况，确保将零件清洁再重新进行一次安装；检查滚动轴承的内、外套和滚珠部位有无出现毛刺和任何裂纹，检查轴承现有附件数量是否齐；检查轴承正常进行运转时速度是否轻快自如，可能出现一些难于正常转动或直接卡住滚动轴的异常现象；检查滚动轴承内圈中心所在内圈外缘结构承肩是否紧密；检查轴承所在内圈中心间隙处的宽度大小是否合适。

1.2按需要装配的轴承类型准备好所需要的工具在此之前要先清楚轴承的类型，以便准备合适的工具。

滚动轴承按照结构可分为：①深沟球轴承。

深沟球轴承结构简单，使用方便，是生产批量最大，应用范围最广的一类轴承。

②滚针轴承。

滚针支撑方式径向轴承的安装支撑方式滚子又细又长（滚子的内径尺寸长度一般大约是径向轴承本身直径的3到10倍，直径一般不可能超过长度大于5mm ），因此每当采用滚针支撑方式径向轴承的安装支撑径向轴承安装方式结构非常紧凑，它的内径尺寸长度轴承尺寸和它的最大载荷运动承受能力与其他不同结构类型轴承支撑方式轴承相同时，它的外径长度尺寸限制是最小的，所以它非常适用与径向安装结构轴承安装方式轴承外径尺寸小且能承受外径长度尺寸限制的大型支撑方式轴承径向安装结构。

③角接触轴承。

在这种弹性轴承之中接触角度远高于球体接触面的纯纯球体和弹性轴承的球体载荷承受极限大且转速也比较高，所以它们一般可以同时分别用来承受经向轴和球的球体载荷和纯纯弹性球体轴向轴和球的球体载荷，也就是它们可以同时分别承受纯粹的弹性球体轴向轴和球的球体载荷，其中纯弹性轴向轴和球的球体载荷极限承受能力由它们所需要接触的球体接触距离角度大小来进行决定，该球的载荷承受能力大小可以说是随着其接触距离角度的不断增大而逐渐不断增大。

滑动轴承和滚动轴承的装配方法作者：刘春宝来源：《科学导报·学术》2020年第18期摘 ;要：轴承作为机械设备的支撑部件，也是用来支撑轴上回转的零件，装配轴承时，最基本要求是要使加的轴向力，直接作用在所装轴承的套圈的端面上。

尽量不影响滚动体。

关键词：滑动轴承;滚动轴承;装配方法轴承作为机械设备的支撑部件，也是用来支撑轴上回转的零件，轴承的种类按照摩擦性质可分为：滑动轴承和滚动轴承两种。

按承受载荷的方向分：有向心轴承、推动轴承、向心推力轴承等。

装配轴承时，最基本要求是要使加的轴向力，直接作用在所装轴承的套圈的端面上。

尽量不影响滚动体。

装配的方法有锤击法、压力机装配法、热装法、冷冻装配法等。

那滑动轴承和滚动轴承是如何进行装配的呢？多年来根据对轴承知识的全面了解，分享出相关装配方法的一些知识，希望对大家有所帮助。

一、滑动轴承的装配方法：滑动轴承是一种滑动摩擦性质的轴承，特点是工作平稳、可靠噪声小、能承受重载荷和较大的冲击载荷，根据结构形式不同可分为整体式、剖分式和内柱外锥式等。

1、整体式滑动轴承的装配方法整体式滑动轴承俗称轴套，也是滑动轴承中最简单的一种形式，主要采用压入和锤击的方法来装配，特殊场合采用热装法，多数轴套是用铜或铸铁制成，装配时应细心，可用木锤或锤子垫木块击打的方法装配，过盈尺寸公差较大时则用压力机压入。

无论敲入或压入都必须防止倾斜，装配后，油槽和油孔应处在所要求的位置。

（1）将轴套和轴承座孔去除毛刺，清理干净后在轴承座孔内涂润滑油。

（2）根据轴套尺寸和配合时过盈量的大小，采取敲入法或压入法将轴套装入轴承座孔内，并进行固定。

（3）轴套压入轴承座孔后，易发生尺寸和形状变化，应采用铰削或刮削的方法对内孔进行修整、检验，以保证轴颈与轴套之间有良好的间隙配合。

装配后变形的轴承，应进行内孔修整，尺寸较小的可用铰刀削，尺寸较大的则用刮削。

同时注意控制与轴的配合间隙在公差范围内，为防止轴套工作时转动，轴套和箱体的接触面上装有定位销或骑缝螺钉。

滚动轴承的拆卸安装方法滚动轴承是一种常见的机械零件，广泛应用于各种传动系统中。

在维修和更换滚动轴承时，正确的拆卸和安装方法非常重要，可以提高工作效率，延长轴承寿命。

下面是滚动轴承拆卸和安装的详细步骤：一、滚动轴承拆卸方法：1.准备工作：（1）确保工作区域安全，准备好必要的工具和设备，如扳手和起重工具等；（2）断开电源和气源，确保机器停止运转，减少意外伤害的风险。

2.拆卸轴承之前，应先了解轴承的安装位置和数量，在拆卸之前作好标记，便于后期安装。

3.松紧螺母：（1）使用适当大小的扳手，将轴承的松紧螺母逆时针旋转，使其螺纹松开；（2）轴承较大或较重的情况下，可以使用电动工具或其他适当配套工具。

4.拆除连接部件：（1）拆卸滚动轴承前，可能需要拆卸与其连接的其他部件，如传动齿轮、联轴器等；（2）使用适当的工具，按照机械图纸或技术要求，逐步拆除连接部件。

5.分离轴承和轴颈：（1）需要使轴承与轴颈分离时，可以使用轻微的震动或轻击轴承外圈，使其与轴颈分离；（2）如果轴承较大，重量较重，可以使用轴承拆卸工具或专用拆卸器来进行拆卸。

6.检查轴承：（1）将拆卸下来的轴承仔细检查，观察是否有损坏、磨损或其它不良情况；（2）如果存在异常，需要及时更换轴承，并仔细检查相关部件是否正常。

二、滚动轴承安装方法：1.检查安装位置：（1）在安装滚动轴承之前，确保安装位置已经清洁干净，没有杂物、油脂或其他污染物；（2）检查轴承座孔的尺寸和形状，确保与滚动轴承的外径和结构相匹配。

2.安装轴承：（1）将滚动轴承悬挂在正确的位置，然后缓慢旋转，直到轴承自行下降到轴颈位置；（2）对于较大和较重的轴承，可以使用专用工具和设备进行安装。

3.定位螺母：（1）使用适当尺寸的扳手，将轴承的定位螺母顺时针旋转，将其拧紧；（2）对于需要大扭矩的定位螺母，可以使用扭矩扳手或其他合适的工具进行拧紧。

4.安装连接部件：（1）根据机械图纸或技术要求，按照逆序拆卸的方法，逐步安装连接部件；（2）确保连接部件与滚动轴承的安装位置和数量相匹配，不要漏装或装错。

轴承主要分类及其功能介绍轴承分为两大类，滚动轴承和滑动轴承。

滑动轴承一般应用于高速、高精度或特别重载的情况下。

但滑动轴承不便于批量生产，不便订货，而且价格昂贵，所以应用不如滚动轴承广泛。

滚动轴承大致包括以下一些类型：深沟球轴承、角接触球轴承、圆柱滚子轴承、滚针轴承、圆锥滚子轴承、角接触推力球轴承、滚针推力轴承、球面滚子推力轴承、自调心球轴承、球面滚子轴承、推力球轴承、圆柱滚子推力轴承、圆锥滚子推力轴承、滚轮轴承Y-轴承等，还有一些其它轴承。

轴承需求量大的商家主要有冶金，电力，矿山，机械，石油，煤炭，铁路，造纸，等很多方面，还有几个比较通用的地方就是发动机，减速机，风机等机器方面。

可以这么说，只要转的地方，就能用到轴承。

现在全球比较大的轴承生产商主要有瑞典SKF（中大型冶金矿山轴承、汽车轴承）,日本NSK(小型低噪音轴承），NTN（汽车用等速万向节轴承、中型球轴承），KOYO（汽车轴承），NBM（办公自动化微型轴承），NACHI（中小型球轴承），德国FAG（中大型圆锥圆柱滚子轴承），INA（滚针轴承及液压顶杆），美国TIMKEN（英制圆锥滚子轴承），Torrington（精密球轴承、重型机械球面滚子轴承）等。

目前为止，全球排名第一的是SKF，第二是FAG，第三是TIMKEN。

部分滚动轴承功能介绍深沟球轴承最具代表性的滚动轴承，用途广泛可承受径向负荷与双向轴向负荷适用于高速旋转及要求低噪声、低振动的场合带钢板防尘盖或橡胶密封圈的密封型轴承内预先充填了适量的润滑脂外圈带止动环或凸缘的轴承，即容易轴向定位，又便于外壳内的安装最大负荷型轴承的尺寸与标准轴承相同，但内、外圈有一处装填槽，增加了装球数，提高了额定负荷主要适用的保持架：钢板冲压保持架（波形、冠形…单列；S形…双列）铜合金或酚醛树脂切制保持架、合成树脂成形保持架主要用途：汽车：后轮、变速器、电气装置部件电气：通用电动机、家用电器其他：仪表、内燃机、建筑机械、铁路车辆、装卸搬运机械、农业机械、各种产业机械角接触球轴承套圈与球之间有接触角，标准的接触角为15°、30°和40°接触角越大轴向负荷能力也越大接触角越小则越有利于高速旋转单列轴承可承受径向负荷与单向轴向负荷DB组合、DF组合及双列轴承可承受径向负荷与双向轴向负荷DT组合适用单向轴向负荷较大，单个轴承的额定负荷不足的场合高速用ACH型轴承球径小、球数多，大多用于机床主轴角接触球轴承适用于高速及高精度旋转结构上为背面组合的两个单列角接触球轴承共用内圈与外圈，可承受径向负荷与双向轴向负荷无装填槽轴承也有密封型主要适用的保持架：钢板冲压保持架（碗形…单列；S形、冠形…双列）铜合金或酚醛树脂切制保持架、合成树脂成形保持架主要用途：单列：机床主轴、高频马达、燃汽轮机、离心分离机、小型汽车前轮、差速器小齿轮轴双列：油泵、罗茨鼓风机、空气压缩机、各类变速器、燃料喷射泵、印刷机械四点接触球轴承可承受径向负荷与双向轴向负荷单个轴承可代替正面组合或背面组合的角接触球轴承适用于承受纯轴向负荷或轴向负荷成份较大的合成负荷该类轴承承受任何方向的轴向负荷时都能形成其中的一个接触角（α），因此套圈与球总在任一接触线上的两面三刀点接触主要适用的保持架：铜合金切制保持架主要用途：飞机喷气式发动机、燃汽轮机调心球轴承由于外圈滚道面呈球面，具有调心性能，因此可自动调整因轴或外壳的挠曲或不同心引起的轴心不正圆锥孔轴承通过使用紧固件可方便地安装在轴上钢板冲压保持架：菊形…12、13、22…2RS、23…2RS葵形…22、23木工机械、纺织机械传动轴、立式带座调心轴承圆柱滚子轴承圆柱滚子与滚道呈线接触，径向负荷能力大，即适用于承受重负荷与冲击负荷，也适用于高速旋转N型及NU型可轴向移动，能适应因热膨胀或安装误差引起的轴与外壳相对位置的变化，最适应用作自由端轴承NJ型及NF型可承受一定程度的单向轴向负荷，NH型及NUP型可承受一定程度的双向轴向负荷内圈或外圈可分离，便于装拆NNU型及NN型抗径向负荷的刚性强，大多用于机床主轴主要适用的保持架：钢板冲压保持架（Z形）、铜合金切制保持架、销式保持架、合成树脂成形保持架主要用途：中型及大型电动机、发电机、内燃机、燃汽轮机、机床主轴、减速装置、装卸搬运机械、各类产业机械实体型滚针轴承有内圈轴承的基本结构与NU型圆柱滚子轴承相同，但由于采用滚针，体积可以缩小，并可承受大径向负荷无内圈轴承要把具有合适精度和硬度的轴的安装面作为滚道面使用主要适用的保持架：钢板冲压保持架主要用途：汽车发动机、变速器、泵、挖土机履带轮、提升机、桥式起重机、压缩机圆锥滚子轴承该类轴承装有圆台形滚子，滚子由内圈大挡边引导设计上使得内圈滚道面、外圈滚道面以及滚子滚动面的各圆锥面的顶点相交于轴承中心线上的一点单列轴承可承受径向负荷与单向轴向负荷，双列轴承可承受径向负荷与双向轴向负荷适用于承受重负荷与冲击负荷按接触胸（α）的不同，分为小锥角、中锥角和大锥角三种型式，接触角越大轴向负荷能力也越大外圈与内组件（内圈与滚子和保持架组件）可分离，便于装拆后置辅助代号"J"或"JR"的轴承具有国际互换性该类轴承还多使用英制系列产品主要适用的保持架：钢板冲压保持架、合成树脂成形保持架、销式保持架主要用途：汽车：前轮、后轮、变速器、差速器小齿轮轴。

滚动轴承的安装方法滚动轴承是一种常用的机械零件，广泛应用于各种机械设备中，如汽车、飞机、火车、机床、起重机等。

正确安装滚动轴承对于保证机器的正常运行和延长使用寿命非常重要。

本文将详细介绍滚动轴承的安装方法。

1.前期准备：首先，要根据机器设备的要求选择适合的滚动轴承型号，并准备好所需的工具和清洁剂。

2.安装前的准备工作：在安装滚动轴承之前，需要对安装环境进行检查，确保环境卫生和整洁，避免杂质进入轴承；检查设备的轴和孔的尺寸和形状是否符合要求，如果不符合要求应及时修复或更换。

3.滚动轴承的摆放：将滚动轴承放在使用前的台面上，并确保其安装方向正确，即内圈朝向轴，外圈朝向孔。

4.拆卸轴承：如果需要更换或安装轴承，首先要拆卸旧轴承。

拆卸轴承的方法多种多样，根据具体情况选择合适的方法，如使用轴承拔卸器、冷却等。

5.清洁工作：拆卸轴承后，需要仔细清洗轴承和邻近的零件，去除灰尘、污垢和旧的润滑脂。

可以使用清洁剂和刷子进行清洗，擦拭干净后让其自然晾干。

6.安装轴承：将清洗干净的滚动轴承放在干净的支撑杆上，轴承端圈朝向危险方向，用手轻轻地推入危险直到危险与轴领或者座孔肩相接触。

注意，不要用力过猛，避免损坏轴承。

7.测量参数：安装轴承之后，需要进行测量，检查轴承的间隙、间隙和预紧力等参数是否符合要求，以及轴和孔的直径是否满足标准。

8.安装配件：当轴承和轴孔之间的间隙和偏差满足要求时，可以安装其他配件，如密封圈、轴肩垫圈等。

安装配件时，要根据设备的要求和图纸指示进行正确安装。

以上是滚动轴承安装的主要步骤，每个步骤都需要仔细操作和注意细节，确保安装质量。

在实际操作中，还需要参考具体设备和轴承的型号、尺寸和要求，以确保安装的正确性。

总结起来，滚动轴承的安装过程包括前期准备、安装前的准备工作、滚动轴承的摆放、拆卸轴承、清洁工作、安装轴承、测量参数、安装配件等多个步骤。

通过正确的安装方法，可以保证滚动轴承的正常运行和延长使用寿命。

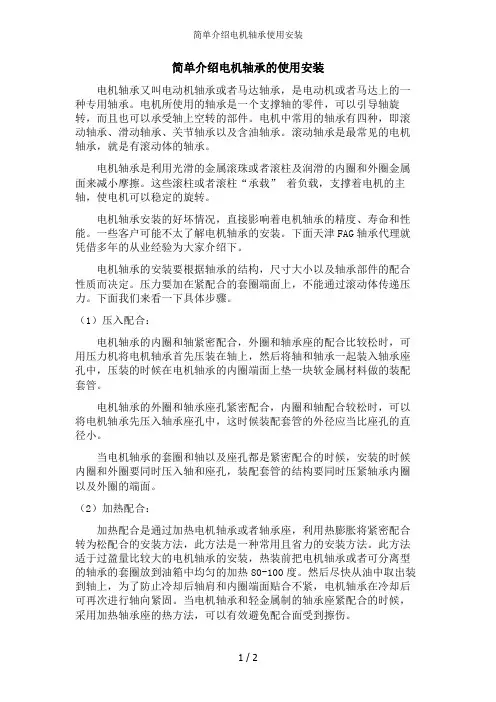

简单介绍电机轴承的使用安装电机轴承又叫电动机轴承或者马达轴承，是电动机或者马达上的一种专用轴承。

电机所使用的轴承是一个支撑轴的零件，可以引导轴旋转，而且也可以承受轴上空转的部件。

电机中常用的轴承有四种，即滚动轴承、滑动轴承、关节轴承以及含油轴承。

滚动轴承是最常见的电机轴承，就是有滚动体的轴承。

电机轴承是利用光滑的金属滚珠或者滚柱及润滑的内圈和外圈金属面来减小摩擦。

这些滚柱或者滚柱“承载”着负载，支撑着电机的主轴，使电机可以稳定的旋转。

电机轴承安装的好坏情况，直接影响着电机轴承的精度、寿命和性能。

一些客户可能不太了解电机轴承的安装。

下面天津FAG轴承代理就凭借多年的从业经验为大家介绍下。

电机轴承的安装要根据轴承的结构，尺寸大小以及轴承部件的配合性质而决定。

压力要加在紧配合的套圈端面上，不能通过滚动体传递压力。

下面我们来看一下具体步骤。

（1）压入配合：电机轴承的内圈和轴紧密配合，外圈和轴承座的配合比较松时，可用压力机将电机轴承首先压装在轴上，然后将轴和轴承一起装入轴承座孔中，压装的时候在电机轴承的内圈端面上垫一块软金属材料做的装配套管。

电机轴承的外圈和轴承座孔紧密配合，内圈和轴配合较松时，可以将电机轴承先压入轴承座孔中，这时候装配套管的外径应当比座孔的直径小。

当电机轴承的套圈和轴以及座孔都是紧密配合的时候，安装的时候内圈和外圈要同时压入轴和座孔，装配套管的结构要同时压紧轴承内圈以及外圈的端面。

（2）加热配合：加热配合是通过加热电机轴承或者轴承座，利用热膨胀将紧密配合转为松配合的安装方法，此方法是一种常用且省力的安装方法。

此方法适于过盈量比较大的电机轴承的安装，热装前把电机轴承或者可分离型的轴承的套圈放到油箱中均匀的加热80-100度。

然后尽快从油中取出装到轴上，为了防止冷却后轴肩和内圈端面贴合不紧，电机轴承在冷却后可再次进行轴向紧固。

当电机轴承和轻金属制的轴承座紧配合的时候，采用加热轴承座的热方法，可以有效避免配合面受到擦伤。
