相控阵超声换能器结构与聚焦算法1、相控阵换能器结构相控阵超声的特点是通过软件输入波束参数，如角度、焦距、焦点尺寸等来产生超声波束。

焦点规则指计算机运算法则，定义参数分配给晶片组合，从而提供一个特殊的波束形状。

这些参数包括应用电压的振幅，激发序列和不同晶片激发的延迟时间。

我们采用了由64晶片组成的直线型阵列形式（如图1所示，为了画图清楚图中只画出10晶片），来完成声束的动态扫描和动态聚焦，如图2所示。

图1 直线形阵列图2 相控晶体动态聚焦和动态扫描2、相控阵超声换能器聚焦偏转特性2．1电控偏转特性偏转特性是通过相邻阵元的等时差来实现的，偏转角与两晶片之间时间差的数学关系为:θ=sin-1(c/d*τ)其中:c 为介质的速度;d 为两晶片之间中心距离; τ为两晶片间时间差。

发射偏角、接收偏角是通过发射延时电路和接收延时电路通过等时间差的方法实现了发射偏转和接收偏转。

图3 电控偏转角特性图2．2电控聚焦特性应用相控技术，对线阵探头各阵元提供按二次曲线规律延时的激励，使超声场区合成波阵面呈二次曲线凹面，从而实现波束聚焦。

聚焦特性是表征发射声束在某距离收敛范围的几何尺寸,它直接影响检测缺陷的灵敏度分辨率和检测区域大小的关键,通过研究阵元之间的时间差与焦点位置、焦柱的几何尺寸之间的关系来确定聚焦的特性。

设相邻阵元中心距为d，焦距为F，1、2号阵元距线阵中心距离分别为L1、L2，则1、2号阵元的声程差为ΔS＝(F2+L12)-1/2－(F2+L22)-1/2由此可求得1、2号振元的相差延时量为：τ1＝ΔS/C应用上式，可以求得各阵元间声程差和相差延时量，当给定焦距，只要使各激励脉冲分别经过不同延时量，便可实现定点电控聚焦。

由于超声发射采用电控聚焦，各阵元接收的反射回波亦有相应的相位差，为使这些回波能再接收中同相合成，显然也需要对各阵元所接收到的回波信号给予延时补偿，因此，在接收回路，也要和发射电路一样，设置延时，并使各线的延时与发射延时相等。

相控阵波控
（原创版）
目录
1.相控阵技术简介
2.相控阵波控的原理
3.相控阵波控的应用领域
4.相控阵波控的优势与局限
5.我国在相控阵波控技术方面的发展
正文
相控阵技术是一种先进的雷达技术，它通过控制雷达单元的相位来实现对波束指向和形状的控制。

这种技术具有分辨率高、抗干扰能力强、探测距离远等优点，因此在军事、民用等领域得到了广泛应用。

相控阵波控的原理是通过控制雷达单元的相位来改变波束的指向和形状。

当雷达单元的相位发生变化时，波束的指向会发生相应的变化。

通过控制每个雷达单元的相位，可以实现对波束指向和形状的精确控制。

相控阵波控的应用领域非常广泛，包括军事、民用等领域。

在军事领域，相控阵波控技术被广泛应用于战斗机、舰船、导弹等武器系统中，用于提高武器系统的探测能力、抗干扰能力和打击精度。

在民用领域，相控阵波控技术被应用于气象雷达、航空雷达、海上雷达等领域，用于提高雷达的探测能力和分辨率。

相控阵波控技术虽然具有很多优点，但也存在一些局限。

例如，相控阵波控技术需要大量的计算资源来实现波束的精确控制，因此在实时性要求较高的场合可能不适用。

此外，相控阵波控技术的实现需要大量的雷达单元，因此成本较高。

我国在相控阵波控技术方面的发展非常迅速。

我国已经成功研发出多
种相控阵雷达，包括相控阵波控雷达，并在军事、民用等领域得到了广泛应用。

相控阵相位差相控阵相位差是相控阵雷达或超声波成像中的一个重要概念。

相控阵技术是通过调整和控制阵列中各个发射或接收元件的信号相位，以改变波束的指向性。

相位差是指相邻阵列元素之间的相位差异，影响了阵列形成的波束方向和特性。

以下是相控阵相位差的详细介绍：1. 相控阵技术概述：相控阵技术是一种通过动态控制阵列中的每个元素的相位，使得波束方向可以在空间中任意方向调整的技术。

这种技术在雷达、声纳、医学超声波成像等领域得到广泛应用。

2. 相位差的定义：相位差是指相邻阵列元素之间的相位差异。

相控阵系统中，通过调整每个元素的相位，可以形成一个特定方向的波束。

相位差的大小和方向决定了波束的指向。

3. 影响波束形成的因素：相位差的大小：相位差越大，波束的指向性越强，波束越集中；相位差越小，波束越宽泛。

相位差的方向：相位差的方向决定了波束的指向，可以在水平方向、垂直方向或其他方向上调整波束。

4. 调整相位差的方式：硬件调整：通过调整阵列元素的相位控制器，直接改变硬件上的相位差，实现波束调整。

数字信号处理：在数字信号处理中，通过改变每个阵列元素的相位来实现波束的调整，这通常通过复杂的算法实现。

5. 波束调整和目标追踪：相位差的调整可以用于追踪目标。

通过改变波束方向，可以实现对目标的追踪和定位，提高系统的灵活性和响应速度。

6. 应用领域：雷达系统：在雷达系统中，相控阵技术广泛用于目标追踪和空中监视。

声纳系统：在水下声纳系统中，相控阵技术用于定位和跟踪水下目标。

医学超声波成像：在医学领域，相控阵技术用于超声波成像，提高图像分辨率和诊断能力。

相控阵相位差的合理调整对于提高系统性能、实现目标追踪、改善成像质量等方面都至关重要。

在设计和应用中，需要根据具体情况合理调整相位差，以满足特定应用的要求。

相控阵技术的原理及其在通信中的应用相控阵技术是一种利用阵列天线或阵列麦克风，通过改变各个天线/麦克风的相位和振幅，从而产生一定方向上的波束形成的技术。

它是一种有效的信号处理技术，可以在改善通讯、雷达探测、天文学和医学成像等领域中发挥重要作用。

一、相控阵技术的基本原理相控阵技术的基本原理是利用相位差来实现不同方向上的波束形成。

假设我们有一个阵列天线，其中每个天线的位置均已知，如果我们在每个天线上将信号的相位进行不同的调节，那么在特定方向上产生波束形成的效果就会更好。

而这种利用相位差实现波束形成的原理，可以应用在通信、雷达、航空等各个领域中。

在实际应用中，根据所控制天线数目的不同，可以分为单通道、多通道甚至百通道的相控阵系统。

此外，在相控阵技术的基础上，我们还可以通过对发射、接收天线的振幅进行控制，在设计方向图的同时，进一步优化相控阵系统性能。

二、相控阵技术在通信中的主要应用1. 信号增强在通信中，由于信道传输过程中的干扰、噪声等问题，信号很容易发生衰减和失真。

而通过相控阵技术，可以实现对信号强度的增强。

利用相控阵技术，在接收端采用多个波束方式接收信号，可以从很大程度上抑制多径效应和干扰信号，提高信号的接收质量。

2. 电波形成在无线通信中，由于源与目的地有一定的距离和障碍，导致信号能量的损耗。

而采用相控阵技术可以增加信号的传输距离和可靠性。

例如，通过特定的相控阵和放大器设计，可以实现对无线电波的形成，使数据从发送端传输到接收端，并在接收端重建出原始的数据。

3. 目标检测相控阵技术不仅可以用于信号增强和电波形成，同样可以应用于雷达、航空、目标检测等多种领域中。

如在雷达检测方面，通过阵列天线构成的相控阵系统，可以实现对目标的精准检测和跟踪，对于军事和民用都有着非常重要的应用。

三、相控阵技术的优势和挑战相控阵技术的设计和应用需要考虑多方面的因素，如信噪比、相位控制和天线达到空间平均分布等等因素。

但相控阵技术也有其优势和挑战。

相控阵移相公式相控阵（Phased Array）是一种通过改变信号的相位来调整辐射方向的技术。

它在雷达、通信、声纳等领域有着广泛的应用。

而相控阵移相公式则是相控阵技术中的重要公式，它用于计算相控阵天线阵元的相位移动量。

本文将详细介绍相控阵移相公式及其应用。

一、相控阵基本原理相控阵技术通过调整阵列天线中每个阵元的相位来实现波束的电子扫描。

相位的改变可以使得发射波束或接收波束发生方向变化，从而实现对目标的定位、跟踪或通信等功能。

二、相控阵移相公式的定义相控阵移相公式是用于计算相控阵天线阵元的相位移动量的公式。

它可以根据所需的波束方向和天线阵元之间的空间间隔来计算每个阵元的相位差。

三、相控阵移相公式的推导相控阵移相公式的推导基于波的干涉原理。

当从不同位置发出的波相遇时，它们会发生干涉，干涉结果取决于波的相位差。

因此，通过调整阵元的相位差，可以控制波束的方向。

具体推导过程如下：1. 假设相控阵天线阵元之间的距离为d，波长为λ，所需波束方向与阵元正前方的夹角为θ。

2. 阵元之间的相位差可以表示为Δφ = 2πd/λ * sinθ。

3. 根据上述推导，相控阵移相公式可以表达为：Δφ = 2πd/λ * sinθ。

四、相控阵移相公式的应用相控阵移相公式的应用非常广泛。

以下是一些常见的应用场景：1. 雷达系统中，相控阵技术可以用于实现目标的探测、跟踪和定位。

通过调整相位差，可以控制雷达波束的方向，从而实现对目标的精确探测和定位。

2. 通信系统中，相控阵技术可以用于提高通信质量和容量。

通过调整相位差，可以将通信信号集中在特定方向，减少信号的传播损耗和干扰，从而提高通信质量和容量。

3. 声纳系统中，相控阵技术可以用于定位和识别水下目标。

通过调整相位差，可以实现对水下目标的定位和识别，提高声纳系统的性能和效率。

五、总结相控阵移相公式是相控阵技术中的重要公式，它用于计算相控阵天线阵元的相位移动量。

相控阵技术在雷达、通信、声纳等领域有着广泛的应用，可以实现对目标的定位、跟踪和通信等功能。

相控阵技术的应用领域
相控阵技术的应用领域非常广泛，包括但不限于以下几个方面：
1.通信领域：相控阵技术可以用于实现高速数据传输和无线通信，特别是在5G和6G网络中有很大的应用潜力。

2.雷达和测距领域：相控阵技术可以实现高分辨率成像和精确探测，可以应用于安防、交通、航空航天等领域。

3.医疗领域：相控阵技术可以用于超声成像和磁共振成像等医学影像技术。

4.激光雷达：在激光雷达领域，相控阵技术可以实现高效的信号处理和较高的功率输出。

5.空间光通信：在空间光通信领域，相控阵技术可以用于实现高速、高效的数据传输。

6.高亮度激光产生：在高亮度激光产生领域，相控阵技术可以实现高效、稳定的激光输出。

7.合成孔径探测：在合成孔径探测领域，相控阵技术可以实现高分辨率的成像和探测。

随着科技的不断发展和应用场景的不断扩大，相控阵技术的应用领域将会越来越广泛。

相控阵等pfd-概述说明以及解释1.引言1.1 概述相控阵技术是一种通过多个发射和接收单元之间的相位差来实现波束的控制和定向的技术。

它可以实现对电磁波的发射和接收方向的精确控制，具有高速、高精度和灵活性等优点。

在军事、通信、雷达和天文等领域广泛应用。

本文将介绍相控阵技术的基本原理、应用领域及优势。

文章结构部分的内容应包括论文的整体框架和组成部分的简要介绍。

在这篇关于相控阵的文章中，可以简要描述文章的总体结构如下:文章结构:引言- 1.1 概述:介绍相控阵的基本概念和背景- 1.2 文章结构: 简要介绍文章的组成部分- 1.3 目的:阐明文章的目的和意义正文- 2.1 什么是相控阵:详细介绍相控阵的定义和原理- 2.2 相控阵的应用:探讨相控阵在不同领域的实际应用- 2.3 相控阵的优势:分析相控阵相比传统技术的优势和价值结论- 3.1 总结:总结相控阵的重要性和潜力- 3.2 展望:展望相控阵在未来的发展趋势和应用领域- 3.3 结论: 总结全文，并强调相控阵的重要性和前景以上是文章结构的简要介绍，每个部分会在正文中进一步展开和详细阐述。

1.3 目的本文的目的是探讨相控阵技术在现代通信和雷达系统中的应用和优势。

我们将介绍相控阵的基本概念，探讨其在通信和雷达领域的广泛应用，并分析相控阵技术相对于传统天线系统的优势所在。

通过本文的阐述，读者将对相控阵技术有更深入的了解，并认识到其在提高通信和雷达系统性能方面的重要作用。

希望本文能够使读者对相控阵这一先进技术有更全面的认识，促进其在实际应用中的推广和发展。

2.正文2.1 什么是相控阵：相控阵是一种利用多个天线元件实现波束的控制和调制的技术。

在传统的天线系统中，只能通过改变整个天线的朝向来调整波束的方向。

而相控阵技术可以通过控制各个天线元件的相位和幅度，实现对波束的精确调控，可以将信号集中在特定方向，达到更加精准的信号传输和接收效果。

相控阵由许多天线元件组成，这些天线元件可以通过复杂的信号处理算法和控制系统来实现协同工作。

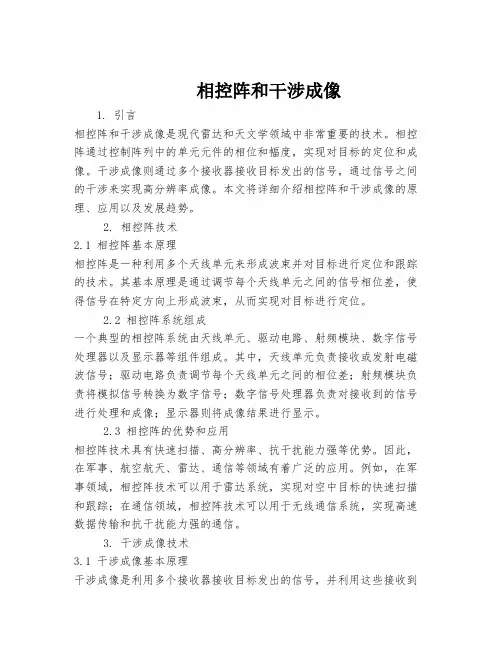

相控阵和干涉成像1. 引言相控阵和干涉成像是现代雷达和天文学领域中非常重要的技术。

相控阵通过控制阵列中的单元元件的相位和幅度，实现对目标的定位和成像。

干涉成像则通过多个接收器接收目标发出的信号，通过信号之间的干涉来实现高分辨率成像。

本文将详细介绍相控阵和干涉成像的原理、应用以及发展趋势。

2. 相控阵技术2.1 相控阵基本原理相控阵是一种利用多个天线单元来形成波束并对目标进行定位和跟踪的技术。

其基本原理是通过调节每个天线单元之间的信号相位差，使得信号在特定方向上形成波束，从而实现对目标进行定位。

2.2 相控阵系统组成一个典型的相控阵系统由天线单元、驱动电路、射频模块、数字信号处理器以及显示器等组件组成。

其中，天线单元负责接收或发射电磁波信号；驱动电路负责调节每个天线单元之间的相位差；射频模块负责将模拟信号转换为数字信号；数字信号处理器负责对接收到的信号进行处理和成像；显示器则将成像结果进行显示。

2.3 相控阵的优势和应用相控阵技术具有快速扫描、高分辨率、抗干扰能力强等优势。

因此，在军事、航空航天、雷达、通信等领域有着广泛的应用。

例如，在军事领域，相控阵技术可以用于雷达系统，实现对空中目标的快速扫描和跟踪；在通信领域，相控阵技术可以用于无线通信系统，实现高速数据传输和抗干扰能力强的通信。

3. 干涉成像技术3.1 干涉成像基本原理干涉成像是利用多个接收器接收目标发出的信号，并利用这些接收到的信号之间的干涉关系来实现高分辨率成像。

其基本原理是通过将多个接收器之间形成干涉，从而提高系统分辨率。

3.2 干涉成像系统组成一个典型的干涉成像系统由多个接收器、射频模块、数字信号处理器以及显示器等组件组成。

其中，接收器负责接收目标发出的信号；射频模块负责将模拟信号转换为数字信号；数字信号处理器负责对接收到的信号进行处理和成像；显示器则将成像结果进行显示。

3.3 干涉成像的优势和应用干涉成像技术具有高分辨率、高灵敏度等优势。

相控阵技术
相控阵技术（phase control array technology）是一种技术，通过控制不同无线发
射子阵列的相位来改善传播性能，有效地提高信号覆盖范围和质量。

它是将多个无线发
射子阵列组合成一个系统，通过给每个子阵列提供不同相位的发射功率或幅度来控制整个
系统的方位和功率分布，实现灵活的信号控制，以提高传输效率和传播质量。

1.增强的覆盖范围和质量：相控阵技术可以更有效地传输信号，增强信号覆盖范围和
质量。

可以使信号更强、更稳定，有效地扩大无线信号的传播范围，辅助运营商实现更广
泛的无线数据覆盖。

2.有效抑制干扰：相控阵技术可以有效抑制外来的电磁干扰，使传输数据传输更加稳定，提高无线数据传输的可靠性。

同时，通过控制信号分布，也可以有效抑制无线发射子
系统对同频系统的跃频干扰。

3.灵活的信号控制：相控阵技术可以很好地支持灵活的信号控制，让用户可以根据场
景需求来调整覆盖范围和强度，从而灵活地应对不同情况下的覆盖需求。

三、总结
相控阵技术是一种技术，通过将多个无线发射子阵列组合成一个系统，控制信号分布，从而有效改善传播性能，增强信号覆盖范围和质量，抑制外来的电磁干扰，提高无线数据
传输的可靠性，支持灵活的信号控制，帮助运营商实现更好的无线数据覆盖服务，是一项
重要的技术。
