富水凝灰岩小断面水工隧洞快速施工技术研究

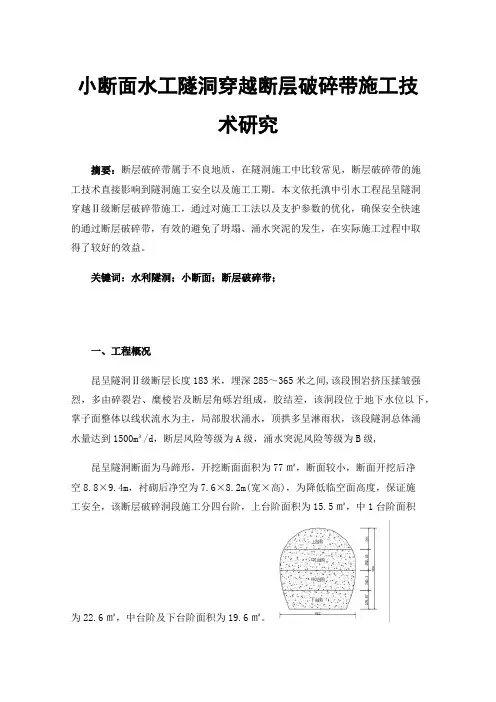

小断面水工隧洞穿越断层破碎带施工技术研究摘要：断层破碎带属于不良地质，在隧洞施工中比较常见，断层破碎带的施工技术直接影响到隧洞施工安全以及施工工期。

本文依托滇中引水工程昆呈隧洞穿越Ⅱ级断层破碎带施工，通过对施工工法以及支护参数的优化，确保安全快速的通过断层破碎带，有效的避免了坍塌、涌水突泥的发生，在实际施工过程中取得了较好的效益。

关键词：水利隧洞；小断面；断层破碎带；一、工程概况昆呈隧洞Ⅱ级断层长度183米，埋深285～365米之间,该段围岩挤压揉皱强烈，多由碎裂岩、糜棱岩及断层角砾岩组成，胶结差，该洞段位于地下水位以下，掌子面整体以线状流水为主，局部股状涌水，顶拱多呈淋雨状，该段隧洞总体涌水量达到1500m³/d，断层风险等级为A级，涌水突泥风险等级为B级,昆呈隧洞断面为马蹄形，开挖断面面积为77㎡，断面较小，断面开挖后净空8.8×9.4m，衬砌后净空为7.6×8.2m(宽×高)，为降低临空面高度，保证施工安全，该断层破碎洞段施工分四台阶，上台阶面积为15.5㎡，中1台阶面积为22.6㎡，中台阶及下台阶面积为19.6㎡。

图1-1 四台阶开挖台阶布置图二、小断面水工隧洞断层破碎带施工技术(1)超前预报、超前钻探技术1)隧洞施工遵循“凡挖必探、有疑必探”的施工原则，坚持全洞段、全覆盖预报。

2)为安全通过断层破碎带，断层破碎洞段预报按照长短结合，物探和钻探结合的原则，在距设计断层带50米时采用TSP预报，根据TSP或地质雷达预报结果在距断层带15米时进行超前水平钻钻探, 钻探深度为30米。

3)分四台阶施工时共打设超前水平钻孔7个，每孔长度30m，并且打设加深炮孔，每孔深度 6.0m。

以此来掌握掌子面前方水文地质情况,确定超前注浆方案。

4)施工技术控制要点：1.打设超前超前水平探孔及加深炮孔应保证3-5°的外插角，确保开挖后洞顶及边墙围岩稳定可靠。

2.物探预报及超前水平探孔搭接长度应符合要求。

小断面隧洞施工技术应用探讨摘要：本文主要结合某小断面隧洞施工实例就小断面隧洞的施工技术的应用做了进一步的分析探讨。

关键词：小断面；隧洞；施工技术小断面隧洞施工常见于油气管道工程隧道及跨越工程，由于开挖断面小，工作空间有限，在装渣及运输机械配型困难，各个工序施工相互干扰，如开挖支护与二衬施工。

此外，如若遇到地质条件复杂，如富水、高地应力、溶岩等施工难度更要加大，一些隧道多级边坡，陡坡斜井施工长度长，使得小断面隧洞施工技术的应用必须更有针对性。

本文将结合某小断面隧洞施工实例就小断面隧洞的施工技术做进一步的探讨。

一、工程概况隧洞断面Ⅳ、Ⅴ级围岩为3X3.8m的直墙单心圆拱，Ⅵ级围岩为3.0×3.8m 加仰拱的三心圆曲墙断面。

为利用隧道转弯来实现跨越管道补偿，隧道采用折线型平面布置，纵向采用多级斜下坡，进口高出口低，坡度分别为24.9%（14.0°）、0.3%（0.17°）、166%（59°）和0.3%（0.17°）。

隧道穿越处天然气管道设计压力为10Mpa，采用X80直缝埋弧焊钢管，钢管规格：D1016X22.9；石油管道设计压力为14.7MPa，采用X70直缝埋弧焊钢管，钢管规格：D813X28.6。

天然气管道和原油管道并行共用同一隧道，气、油管道同时敷设施工。

隧道围岩等级主要为Ⅳ、Ⅴ、Ⅵ级，各级围岩累计长度及所占比例如表1：隧道围岩统计一览表。

表1隧道围岩统计一览表围岩等级长度/m 所占比例Ⅳ级1029.3 52.5%Ⅴ级502.2 25.6%VI级429.3 21.9%合计1960.8 100%二、主要施工作业对策1、开挖作业由于隧洞断面小，多功能作业平台无法施展，风钻作业考虑两套应对方案：（1）爆后碴堆可供蹬碴打上部眼。

即爆破排烟后，先找顶，然后开始出碴，当出碴约一半时适当修整余碴碴面，开始上半断面支护作业，完成后紧接着打上部炮眼，打完眼再将这一循环的碴出完，然后开始下半断面的支护和打眼作业。

小断面隧洞开挖施工技术研究与应用摘要:某导流兼深孔泄洪洞宽×高为4.0×6.0m，开挖断面20.48m2；断面为城门洞形，顶拱半径2.267m，顶拱圆心角123.86°。

关键词:断面；隧洞开挖；技术；研究。

一、隧洞开挖施工技术概述隧洞开挖的施工方法由岩体质量、洞室断面的大小等因素决定，不同围岩类别、断面大小的洞室开挖方法不一样。

对于小断面围岩较好的情况，一般选用全断面开挖；对于中小断面围岩差的洞室，采用短台阶法开挖；大断面较好围岩长台阶，采用分层分部开挖；大断面较差围岩，采用超前导洞法或者留核心土法施工。

对于不同围岩条件开挖，采用喷混凝土、挂网锚喷、超前锚固、管棚、钢支撑等措施进行加固围岩。

岩石走向、倾向、倾角“三要素”组成岩石产状。

洞轴线与岩层走向的关系，是决定塌方部位的首要因素。

围岩类别不同，自身承载时效也不同，超过自身承载时效就塌方，这是塌方发生的客观条件和规律。

选用适宜的开挖方式与安全支护措施是确保安全、经济的关键。

二、工程概况某水电站隧洞是以导流兼深孔泄洪为主的工程，全长475.72m，尺寸4.0×6.0m，顶拱半径2.267m，顶拱圆心角123.86°，开挖断面面积为20.48m2。

洞身段由渐变段、A型断面、B型断面、B1型断面、C型断面、C1型断面段组成，其中，渐变段长10m，洞形由方型渐变为城门洞形，A型断面为城门洞形，长度为140m，B、B1型断面为城门洞形，长度为295.72m，C、C1型断面为城门洞型，长度为30m。

洞顶上覆岩体厚17～90m，岩性为黑云母花岗岩，洞身段处于微风化～新鲜岩体内，岩体多呈块状构造，纵波波速4500～6000m/s，岩石中硬～坚硬，大部分岩体完整性较好，洞身段断裂构造不发育，节理裂隙局部较发育。

该洞身段处于地下水位（基岩裂隙水）以下，局部地段沿断层及节理裂隙面有渗水现象，围岩局部稳定性差，需喷锚或挂网喷锚支护，洞室施工需考虑施工排水。

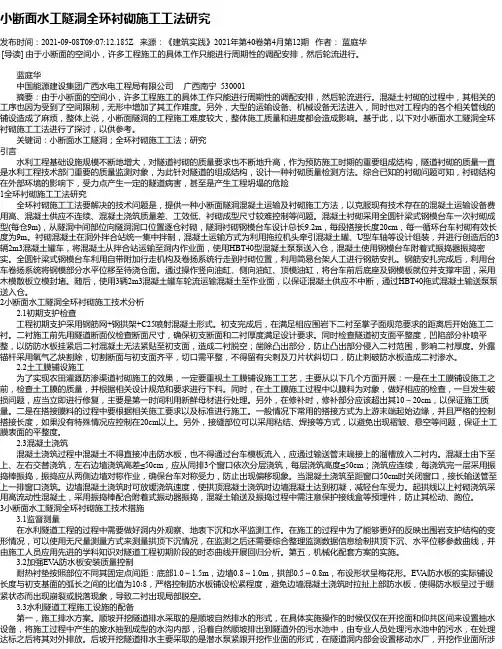

小断面水工隧洞全环衬砌施工工法研究发布时间：2021-09-08T09:07:12.185Z 来源：《建筑实践》2021年第40卷第4月第12期作者：蓝庭华[导读] 由于小断面的空间小，许多工程施工的具体工作只能进行周期性的调配安排，然后轮流进行。

蓝庭华中国能源建设集团广西水电工程局有限公司广西南宁 530001摘要：由于小断面的空间小，许多工程施工的具体工作只能进行周期性的调配安排，然后轮流进行。

混凝土衬砌的过程中，其相关的工序也因为受到了空间限制，无形中增加了其工作难度。

另外，大型的运输设备、机械设备无法进入，同时也对工程内的各个相关管线的铺设造成了麻烦，整体上说，小断面隧洞的工程施工难度较大，整体施工质量和进度都会造成影响。

基于此，以下对小断面水工隧洞全环衬砌施工工法进行了探讨，以供参考。

关键词：小断面水工隧洞；全环衬砌施工工法；研究引言水利工程基础设施规模不断地增大，对隧道衬砌的质量要求也不断地升高，作为预防施工时期的重要组成结构，隧道衬砌的质量一直是水利工程技术部门重要的质量监测对象，为此针对隧道的组成结构，设计一种衬砌质量检测方法。

综合已知的衬砌问题可知，衬砌结构在外部环境的影响下，受力点产生一定的隧道病害，甚至是产生工程坍塌的危险1全环衬砌施工工法研究全环衬砌施工工法要解决的技术问题是，提供一种小断面隧洞混凝土运输及衬砌施工方法，以克服现有技术存在的混凝土运输设备费用高、混凝土供应不连续、混凝土浇筑质量差、工效低、衬砌成型尺寸较难控制等问题。

混凝土衬砌采用全圆针梁式钢模台车一次衬砌成型(每仓9m)，从隧洞中间部位向隧洞洞口位置逐仓衬砌，隧洞衬砌钢模台车设计总长9.2m，每段搭接长度20cm，每一循环台车衬砌有效长度为9m。

衬砌混凝土在洞外拌合站统一集中拌制，混凝土运输方式为利用拖拉机头牵引混凝土罐、U型车轴等设计组装，并进行创造后的3辆2m3混凝土罐车，将混凝土从拌合站运输至洞内作业面，使用HBT40型混凝土泵泵送入仓，混凝土使用钢模台车附着式振捣器振捣密实。

小断面引水隧洞施工分析摘要：引水隧洞是输水工程的主要组成项目之一，特别是小断面引隧洞更是常常成为项目方案比选的重点，也是输水工程施工的控制点。

小断面引水隧道，顾名思义就是其断面小，通风出碴困难，往往会给施工造成一定的困难，因此本文提出工程实例，从多方面对此类隧洞施工中的技术方案选择以及施工的关键技术进行详细探讨。

关键词：小断面；引水隧洞；施工技术引言本文主要概括的是一项小断面、长距离的引水隧洞施工工程，这项工程由引水的路线（主要包括管道和隧洞）、曲水枢纽以及调节水库所组成，主要是解决一部分地区的饮水资源严重缺乏的引水工程。

该工程的关键控制工程为引水隧洞，此引水隧洞工程全长约10km，断面为2.5m×2.5m，该隧洞身段为完整的花岗岩体，需要采用钻爆法对隧洞进行施工，根据对施工地点的考察情况再投入相应的设备进行作业，以实现小断面引水隧洞施工的完成。

1 施工工期与工程特点本工程施工工期由于距离较长，施工时间定为30个月，工程比较紧，任务也很重。

此工程施工有多个特点需要注意，由于距离较长，断面较小，使得通风比较困难，机械化作业的程度变低。

因为施工距离较长，施工时间相对较短，施工干扰严重，很难形成干扰作业，又由于施工地段地下有丰富的地下水而导致在施工作业时难度较大。

2 确立本工程施工隧洞的施工改进2.1基础的隧洞施工设计在各种类隧洞当中，施工难度比较大的一种施工隧洞就是本工程的小断面长距离隧洞，机械化程度比较高的施工机械并不能对小断面隧洞进行洞内作业，只能够由人工开采的方式为主，小机械为辅进行洞内作业，较长的距离对排水、通风、运输、供电等多个方面都会造成一定的困难，这样会给作业带来特别大的困难，对于隧洞的设计同样也会带来一定的难度。

在小断面的引水隧洞中，在2m×2m以下的开挖断面并没有任何实例，距离是10km以上的也比较少，所以就要求对这种工程设计出合理又科学的施工方案，以满足小断面引水隧洞的施工方案。
