丰田导航背后的针脚定义

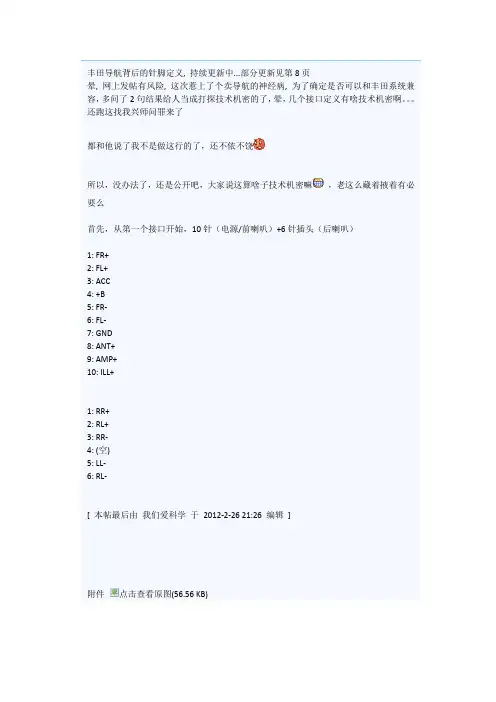

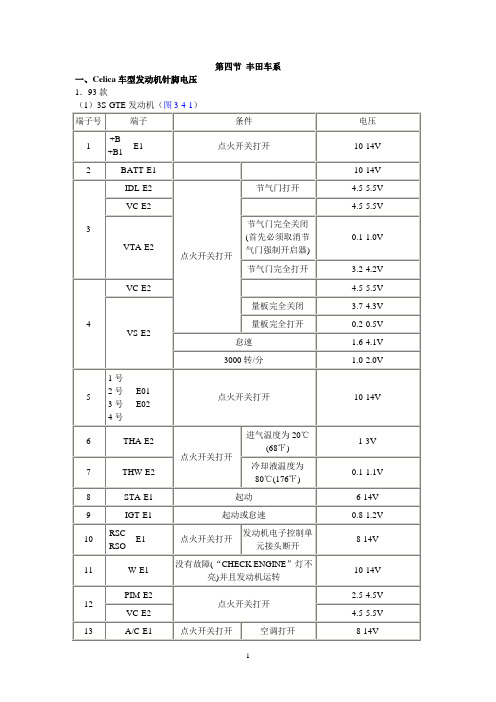

丰田导航背后的针脚定义, 持续更新中...部分更新见第8页晕, 网上发帖有风险, 这次惹上了个卖导航的神经病, 为了确定是否可以和丰田系统兼容，多问了2句结果给人当成打探技术机密的了，晕，几个接口定义有啥技术机密啊。

还跑这找我兴师问罪来了都和他说了我不是做这行的了，还不依不饶所以，没办法了，还是公开吧，大家说这算啥子技术机密嘛，老这么藏着掖着有必要么首先，从第一个接口开始，10针（电源/前喇叭）+6针插头（后喇叭）1: FR+2: FL+3: ACC4: +B5: FR-6: FL-7: GND8: ANT+9: AMP+10: ILL+1: RR+2: RL+3: RR-4: (空)5: LL-6: RL-[ 本帖最后由我们爱科学于2012-2-26 21:26 编辑]附件点击查看原图(56.56 KB)[每日热点]:【新车作业】钢炮的代言人最后的经典提大众高尔夫6 回复本帖举报评分2楼发表于2011-09-16 13:02然后是倒车影像麦克风等等12 TSW-17 MACC18 SGND-19 MIC+20 MIC-21 CGND22 V+23 V-24 CA+[ 本帖最后由我们爱科学于2012-2-26 21:26 编辑]附件点击查看原图(54.28 KB)[每日热点]:【新车作业】玩心不减配置齐全入手三菱劲炫ASX新车回复本帖举报评分3楼发表于2011-09-16 13:041手刹信号3车速信号5倒车信号[ 本帖最后由我们爱科学于2012-2-26 21:26 编辑]附件点击查看原图(51.78 KB)5楼发表于2011-09-16 13:06方向盘控制+导航语音6 SWG7 SW18 SW211 IVO+12 IVO-13 SLD1[ 本帖最后由我们爱科学于2012-2-26 21:27 编辑] 附件点击查看原图(53.03 KB)[每日热点]:【新车作业】路肩杀手史上提车时间最长的日产奇骏回复本帖举报评分6楼发表于2011-09-16 13:06CD/DVD碟机1 CSLD2 CDR+3 CDR-4 CDL+5 CDL-6 MUTE9 TXM+10 TXM-[ 本帖最后由我们爱科学于2012-2-26 21:27 编辑]附件点击查看原图(52.42 KB)[每日热点]:【新车作业】出色的燃油经济性雪佛兰迈锐宝新车记回复本帖举报评分7楼发表于2011-09-16 13:07再发个新款普拉多的主机接口...看看不大一样吧我需要偷技术? 原厂维修资料我都有, 呵呵, 对我来说这车没啥秘密可言, 如果需要还可以找人借个TIS帐号查阅最新资料, 懂的自然懂[ 本帖最后由我们爱科学于2011-9-17 19:52 编辑]附件点击查看原图(21.47 KB)附件点击查看原图(69.4 KB)我也是没办法啊, 说实话他卖他的东西我也没惹到他, 这点大家可以作证我哪里提到他的ID了不过看了一下资料才发现, 新普拉多的导航不好改啊, 原厂那个CD主机的线束是连接到放大器的, 和原来的那些大部分放大器内置的系统, 比如凯美瑞RAV4的导航根本不一样(凯美瑞RAV4这些车的导航和原来E8001没啥大不同) 这个是新普拉多音响的接口针脚定义(部分)[ 本帖最后由我们爱科学于 2011-9-18 03:03 编辑 ]附件点击查看原图(44.43 KB)这个是放大器的针脚定义[ 本帖最后由我们爱科学于 2011-9-18 03:00 编辑 ]附件点击查看原图(134.15 KB)我知道原来美规丰田有拆车的DENSO导航在市面上, 现在不知道了, 比如这个主机是JBL 版的, 配的是JBL放大器, 音质据说比国内版本的好很多不过这个能否和新普原车放大器兼容? 说实话我不知道, 没机会试, 也没力气试, 我又不靠这个讨生活的顺便说下, 手里起码几千页的丰田资料和TECHSTREAM资料, 只要我愿意, 能发上1个月附件点击查看原图(42.93 KB)。

汽车诊断座型号-及针脚定义和安装位置图1、X431汽车诊断仪各针脚定义
2、新雅途汽车诊断座型号、针脚定义及安装位置
2、1诊断座位置: 新雅途车诊断座位于驾驶座仪表板下方。

2、2诊断座形状及接脚定义
图1-4
测试每种电控系统的16PIN诊断座的外形相同，但接脚定义不同：
K-双向通讯线L- 通讯激发线
德尔福电控系统：16PIN OBDⅡ诊断座各接脚定义如下表所示：接脚定义接脚定义
4 地16 电源
7 信号脚-K 其余空
玛瑞利多点电控系统：16PIN OBDⅡ诊断座各接脚定义如下表所示：接脚定义接脚定义
4 地16 电源
7 信号脚-K 其余空
德尔福刹车防抱死系统：16PIN OBDⅡ诊断座各接脚定义如下表所示：接脚定义接脚定义
4 地16 电源
9 信号脚-K 其余空
2、北京吉普汽车诊断座型号、针脚定义及安装位置。

13代皇冠中控电源针脚定义13代皇冠中控电源针脚定义中控电源针脚是用于连接车辆中控系统和电源的重要接口，关系到中控系统的正常运行和车辆功能的稳定性。

对于13代皇冠中控电源针脚的定义，我们需要了解各个针脚的具体功能和接口定义，以便正确连接和使用。

在13代皇冠中控电源针脚中，主要有以下几种不同的接口定义：1. 正电源接口（BAT+）: 这是连接正极电源的接口，通常用于提供电控单元所需的电力，确保整个中控系统能够正常运作。

2. 负电源接口（GND）: 这是连接负极电源的接口，用于使整个中控系统的电路闭合，确保电流正常流动，并提供正确的接地。

3. 保留接口（RES）: 这是预留给将来可能增加的功能的接口，目前没有特定的功能定义，但是在设计车辆电路时需要保留它们，以便日后的扩展升级。

4. 数据接口（DATA）: 这是用于传输数据的接口，通常用于连接中控系统与车辆其他系统的通信，包括但不限于车辆仪表盘、多媒体系统、安全系统等。

5. 扩展接口（EXT）: 这是用于连接附加设备的接口，例如后备摄像头、车载导航系统等。

这些设备可以通过扩展接口与中控系统进行通信和控制。

当我们安装和连接13代皇冠中控电源针脚时，需要注意以下几点：首先，根据针脚定义和车辆的接线图，确保正确连接正负极电源接口。

插头应牢固连接，避免接触不良导致电源供应不稳定或中断。

其次，根据需要连接数据接口和扩展接口，确保与其他系统和设备的正常通信。

正确连接这些接口可以实现丰富的车辆功能，提升驾驶体验。

最后，如果有多个扩展接口需要连接附加设备，需要根据车辆和设备的具体要求，选择合适的连接线材和接口适配器。

这样可以确保信号传输的稳定性和可靠性。

总之，13代皇冠中控电源针脚的定义和正确连接是保证中控系统正常运行和车辆功能稳定性的重要环节。

在进行安装和连接时，我们应该仔细阅读车辆说明书和接线图，并确保按照正确的方式操作，以免出现电源故障或设备损坏的问题。

只有正确连接和使用电源针脚，我们才能充分发挥中控系统的功能，提升车辆的驾驶体验。

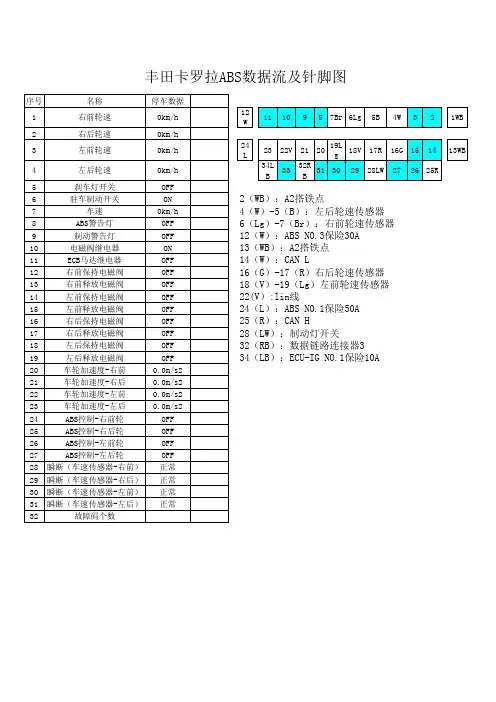

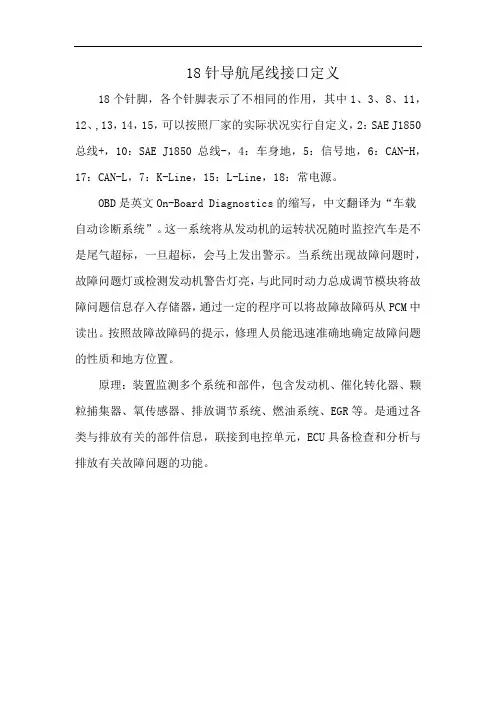

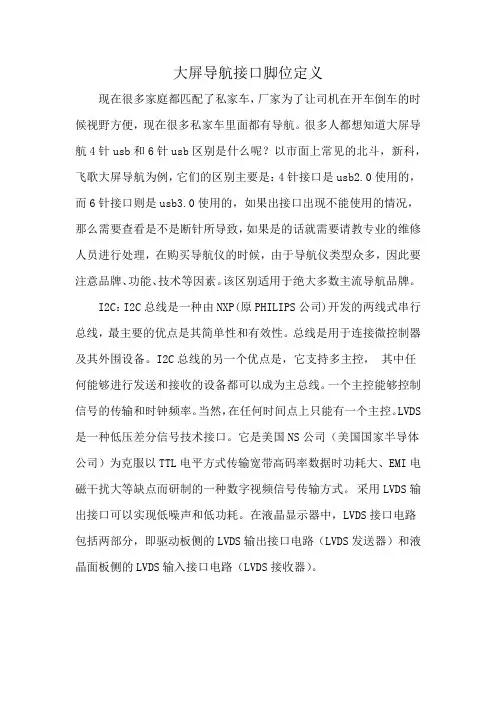

18针导航尾线接口定义
18个针脚，各个针脚表示了不相同的作用，其中1、3、8、11，12、,13，14，15，可以按照厂家的实际状况实行自定义，2：SAE J1850 总线+，10：SAE J1850 总线-，4：车身地，5：信号地，6：CAN-H，17：CAN-L，7：K-Line，15：L-Line，18：常电源。

OBD是英文On-Board Diagnostics的缩写，中文翻译为“车载自动诊断系统”。

这一系统将从发动机的运转状况随时监控汽车是不是尾气超标，一旦超标，会马上发出警示。

当系统出现故障问题时，故障问题灯或检测发动机警告灯亮，与此同时动力总成调节模块将故障问题信息存入存储器，通过一定的程序可以将故障故障码从PCM中读出。

按照故障故障码的提示，修理人员能迅速准确地确定故障问题的性质和地方位置。

原理：装置监测多个系统和部件，包含发动机、催化转化器、颗粒捕集器、氧传感器、排放调节系统、燃油系统、EGR等。

是通过各类与排放有关的部件信息，联接到电控单元，ECU具备检查和分析与排放有关故障问题的功能。

整车电控单元针脚定义（杰狮）1、车身电脑：2、组合仪表：1）杰狮C100与M100、新金刚仪表针脚3、过板接插4、发动机EDC说明：1）从左到右的针脚为：12-55-58-75、2-3-8-9-40、36-13、（85-22-30）、29-48-78-79-77、（41）-49-66-21、47-32、（33）-89-35-34、5-6-10-112）加速踏板与EDC针脚连接：1针（信号）--F13—79（5157）、2针（正电源）--F12—77（5158）3针（接地）--F9—78(0517)、4针（怠速开关负极）--F11-48（0158）5针（接地）--F11—29(0159)5、行驶记录仪：说明：1）针脚排序：从左到右B7-D8-A3-D7-A1-A4-A8-C8-D1-D5-C4-A2-C3\A6-A5-D3-D2-C1-C2 2)B7-诊断接口024、D8-诊断接口014(2994号K线)、A3-F1保险（5A）供电、D7-通过制，该继电器由左组合开关控制，组合开关由车身电脑提供电源）、C4-倒车灯(由F5保险给倒车灯、倒车继电器供电，倒车继电器由倒档开关控制)、A2-BC的D1（仪表照明）-点烟器（由2号保险供电）、A5/A6-接地、D3-BC的D10-右近光、D2-BC的D11-左远光、C1-BC的C20-右转向灯、C2-BC的C18-左转向灯。

3）通过钥匙开关供电的保险：F1、F2、F5、F16和一个继电器（即起动时短路继电器）。

起动后该继电器吸合，一分四主电源（不经钥匙开关）通过一节点对15/2线上：F09-挂车七芯插座的2、5号接线点供电；F06-挂车七芯插座的4号接线点（挂车ABS）供电；对F13（20A）供电；对F14供电-玻璃除霜。

6、组合仪表：针脚定义：B1-诊断接口014针（K线）、A18-1号保险通过钥匙开关保险供电、A20-18号保险通过1分4主电源供电、B17-发动机L端子供电、B3-挂车7芯线5号节点；A19-接地、B7-53515 B6-440397、ABS图示：2011年10月18日。

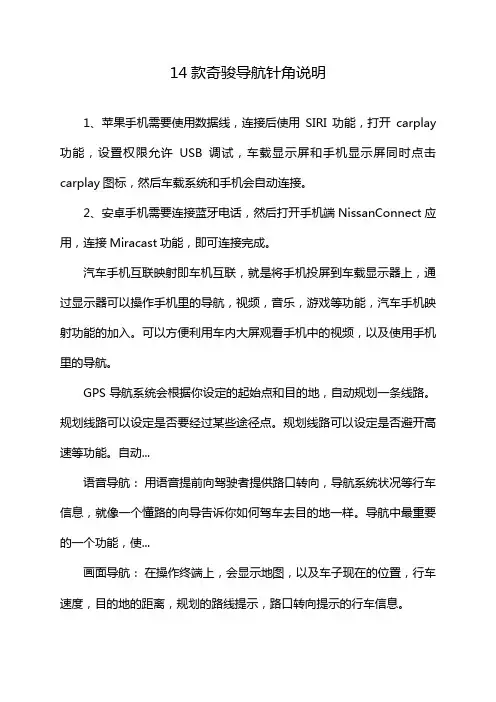

14款奇骏导航针角说明1、苹果手机需要使用数据线，连接后使用SIRI功能，打开carplay 功能，设置权限允许USB调试，车载显示屏和手机显示屏同时点击carplay图标，然后车载系统和手机会自动连接。
