工程建筑物的施工放样

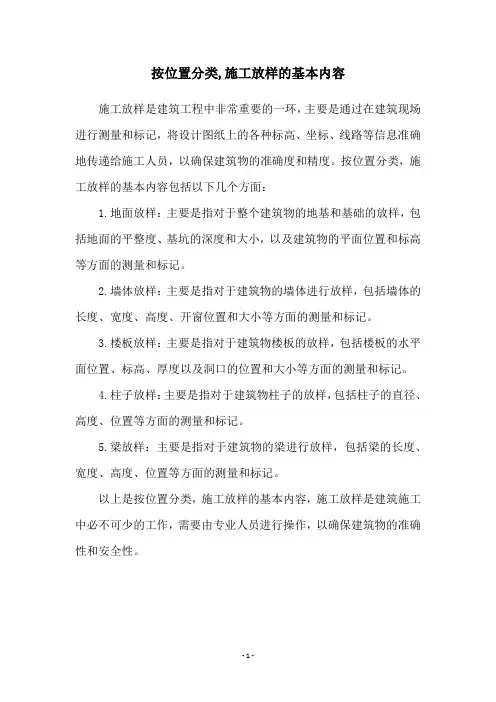

按位置分类,施工放样的基本内容
施工放样是建筑工程中非常重要的一环，主要是通过在建筑现场进行测量和标记，将设计图纸上的各种标高、坐标、线路等信息准确地传递给施工人员，以确保建筑物的准确度和精度。

按位置分类，施工放样的基本内容包括以下几个方面：
1.地面放样：主要是指对于整个建筑物的地基和基础的放样，包括地面的平整度、基坑的深度和大小，以及建筑物的平面位置和标高等方面的测量和标记。

2.墙体放样：主要是指对于建筑物的墙体进行放样，包括墙体的长度、宽度、高度、开窗位置和大小等方面的测量和标记。

3.楼板放样：主要是指对于建筑物楼板的放样，包括楼板的水平面位置、标高、厚度以及洞口的位置和大小等方面的测量和标记。

4.柱子放样：主要是指对于建筑物柱子的放样，包括柱子的直径、高度、位置等方面的测量和标记。

5.梁放样：主要是指对于建筑物的梁进行放样，包括梁的长度、宽度、高度、位置等方面的测量和标记。

以上是按位置分类，施工放样的基本内容，施工放样是建筑施工中必不可少的工作，需要由专业人员进行操作，以确保建筑物的准确性和安全性。

- 1 -。

一、施工放样的意义施工放样是确保工程质量、施工进度和安全的关键环节。

通过施工放样，可以：1. 将设计图纸上的建筑物平面位置和高程转化为实地上的具体位置，为施工提供依据；2. 确保施工过程中各部位、各结构之间的相对位置和尺寸符合设计要求；3. 为后续施工提供准确的数据和依据，提高施工效率；4. 预防和减少施工过程中的错误，降低工程风险。

二、施工放样的内容1. 平面位置的放样：包括建筑物轴线、基础轴线、墙体轴线等。

平面位置的放样主要采用以下方法：（1）直角坐标法：利用已有的直角坐标系和坐标增量来测设，适用于放样点距离控制点不大于100m。

（2）极坐标法：利用点位之间的边长D和角度Q关系进行测设。

（3）直接坐标法：根据点位设计坐标直接进行点位测设。

（4）距离交会法：利用点位之间的距离交会进行点位测设。

（5）角度交会法：利用点位之间的角度交会。

2. 高程放样：包括建筑物基础高程、楼层高程、屋面高程等。

高程放样主要采用以下方法：（1）水准测量法：利用水准仪和水准尺进行高程测量。

（2）长钢尺测量法：适用于高差较大的场合。

（3）电磁波测距法：适用于高精度测量。

3. 竖直轴线放样：包括建筑物中心轴线、墙体轴线等。

竖直轴线放样主要采用以下方法：（1）吊锤法：利用吊锤将轴线投影到实地。

（2）光点抛掷机法：利用光点抛掷机将轴线投影到实地。

（3）激光测锤法：利用激光测锤将轴线投影到实地。

三、施工放样的注意事项1. 确保测量仪器精度和准确性。

2. 选择合适的放样方法，确保放样精度。

3. 加强施工放样过程中的质量控制，避免因放样错误导致的质量问题。

4. 施工放样过程中，加强与施工人员的沟通，确保放样成果的准确性和实用性。

总之，建筑工程施工放样是施工过程中的重要环节，它直接关系到工程质量和施工进度。

因此，施工单位应高度重视施工放样工作，确保放样成果的准确性和实用性，为工程质量提供有力保障。

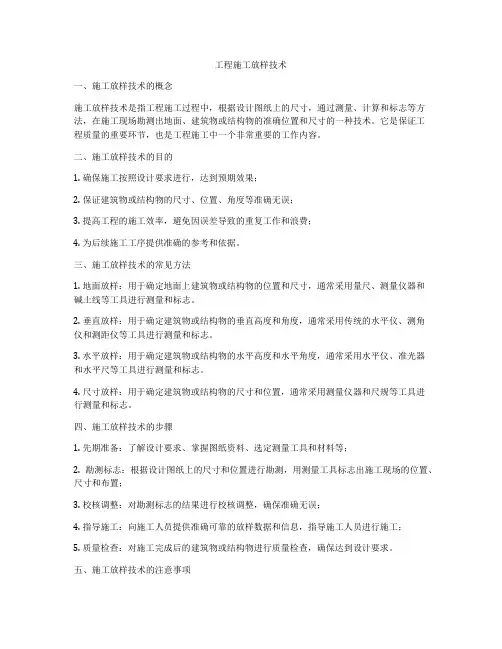

工程施工放样技术一、施工放样技术的概念施工放样技术是指工程施工过程中，根据设计图纸上的尺寸，通过测量、计算和标志等方法，在施工现场勘测出地面、建筑物或结构物的准确位置和尺寸的一种技术。

它是保证工程质量的重要环节，也是工程施工中一个非常重要的工作内容。

二、施工放样技术的目的1. 确保施工按照设计要求进行，达到预期效果；2. 保证建筑物或结构物的尺寸、位置、角度等准确无误；3. 提高工程的施工效率，避免因误差导致的重复工作和浪费；4. 为后续施工工序提供准确的参考和依据。

三、施工放样技术的常见方法1. 地面放样：用于确定地面上建筑物或结构物的位置和尺寸，通常采用量尺、测量仪器和碱土线等工具进行测量和标志。

2. 垂直放样：用于确定建筑物或结构物的垂直高度和角度，通常采用传统的水平仪、测角仪和测距仪等工具进行测量和标志。

3. 水平放样：用于确定建筑物或结构物的水平高度和水平角度，通常采用水平仪、准光器和水平尺等工具进行测量和标志。

4. 尺寸放样：用于确定建筑物或结构物的尺寸和位置，通常采用测量仪器和尺规等工具进行测量和标志。

四、施工放样技术的步骤1. 先期准备：了解设计要求、掌握图纸资料、选定测量工具和材料等；2. 勘测标志：根据设计图纸上的尺寸和位置进行勘测，用测量工具标志出施工现场的位置、尺寸和布置；3. 校核调整：对勘测标志的结果进行校核调整，确保准确无误；4. 指导施工：向施工人员提供准确可靠的放样数据和信息，指导施工人员进行施工；5. 质量检查：对施工完成后的建筑物或结构物进行质量检查，确保达到设计要求。

五、施工放样技术的注意事项1. 严格按照设计图纸的要求进行勘测和放样；2. 测量准确、标志清晰，确保施工现场的位置和尺寸准确无误；3. 根据实际情况及时调整放样数据，确保施工的精度和效率；4. 注意保护好测量仪器和工具，确保工作的顺利进行；5. 根据施工过程中的变化及时调整和修正放样数据，确保工程的质量和进度。

工程施工放样实验一、施工放样实验的步骤1.确定放样基准：首先需要确定施工放样的基准点，这个基准点必须是一个固定的参考点，通常选取工程建筑物的一个固定的构件作为基准点，如柱子、墙角等。

2.测量放样点位：根据设计图纸和要求，确定需要放样的点位以及其坐标、高程等信息，然后使用测量仪器进行测量，获取准确的点位数据。

3.放样标记：根据测量得到的数据，在建筑物上进行放样标记，通常使用粉笔、绳子等工具进行标记，以便施工人员进行后续的施工作业。

4.检查校核：完成放样标记后，需要进行校核检查，确保放样数据正确无误，如果有错误需要及时更正，以避免后续工程的问题。

5.施工操作：在放样标记完成后，施工人员按照标记进行施工操作，如挖土、浇筑混凝土、砌墙等，确保工程建筑物的形状和尺寸符合设计要求。

6.复验验收：施工完成后，需要进行复验验收，检查工程建筑物的尺寸、形状等是否符合设计要求，如果有问题需要及时整改。

二、施工放样实验的注意事项1.确保放样数据准确无误，避免出现误差导致工程失败。

2.在施工放样过程中，需要注意安全，遵守作业规程，使用正确的施工工具和设备，确保施工人员的安全。

3.施工放样过程中需要注意环境保护，避免造成环境污染和损害。

4.在施工放样过程中，需要严格按照设计要求进行标记和操作，确保工程建筑物的质量和形状符合要求。

5.在施工放样过程中，需要及时沟通和协调，保持施工各个环节的协调一致，避免出现问题。

6.施工放样完成后，需要及时记录和归档相关数据，以便后续施工和验收。

通过以上的介绍，我们了解到工程施工放样实验的重要性和步骤，只有严格按照规定要求进行放样实验，才能确保工程建筑物的质量和稳定性。

希望施工人员能够认真对待放样实验，保证工程的质量和进度。

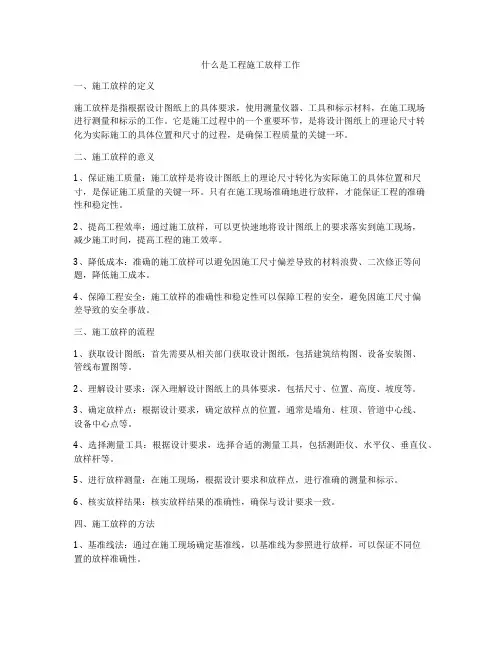

什么是工程施工放样工作一、施工放样的定义施工放样是指根据设计图纸上的具体要求，使用测量仪器、工具和标示材料，在施工现场进行测量和标示的工作。

它是施工过程中的一个重要环节，是将设计图纸上的理论尺寸转化为实际施工的具体位置和尺寸的过程，是确保工程质量的关键一环。

二、施工放样的意义1、保证施工质量：施工放样是将设计图纸上的理论尺寸转化为实际施工的具体位置和尺寸，是保证施工质量的关键一环。

只有在施工现场准确地进行放样，才能保证工程的准确性和稳定性。

2、提高工程效率：通过施工放样，可以更快速地将设计图纸上的要求落实到施工现场，减少施工时间，提高工程的施工效率。

3、降低成本：准确的施工放样可以避免因施工尺寸偏差导致的材料浪费、二次修正等问题，降低施工成本。

4、保障工程安全：施工放样的准确性和稳定性可以保障工程的安全，避免因施工尺寸偏差导致的安全事故。

三、施工放样的流程1、获取设计图纸：首先需要从相关部门获取设计图纸，包括建筑结构图、设备安装图、管线布置图等。

2、理解设计要求：深入理解设计图纸上的具体要求，包括尺寸、位置、高度、坡度等。

3、确定放样点：根据设计要求，确定放样点的位置，通常是墙角、柱顶、管道中心线、设备中心点等。

4、选择测量工具：根据设计要求，选择合适的测量工具，包括测距仪、水平仪、垂直仪、放样杆等。

5、进行放样测量：在施工现场，根据设计要求和放样点，进行准确的测量和标示。

6、核实放样结果：核实放样结果的准确性，确保与设计要求一致。

四、施工放样的方法1、基准线法：通过在施工现场确定基准线，以基准线为参照进行放样，可以保证不同位置的放样准确性。

2、传统放样法：采用传统的测量工具和方法，根据设计图纸上的具体要求进行测量和标示。

3、激光放样法：使用激光测距仪和激光水平仪等现代化测量工具，可以提高施工放样的准确性和效率。

四、施工放样的注意事项1、准确理解设计要求：深入理解设计图纸上的具体要求，准确把握尺寸、位置和高度等关键信息。

工程施工测量放样一、工程施工测量放样的内容1、测量测量是工程施工中最基本的操作之一，是确认地形、勘测工程位置和尺寸的重要手段。

测量可以分为现场测量和室内测量两种方式。

现场测量是在施工现场进行的测量工作，通常包括地形测量、坡度测量、高程测量等。

室内测量是在施工设计图纸上进行的测量工作，通常用来确认建筑物的尺寸、位置和结构。

2、放样放样是指根据设计图纸上的尺寸和位置信息，在施工现场进行地面或建筑物的标记工作。

放样是测量的延伸，是将设计图纸上的信息转化为实际施工中的位置和尺寸标记。

放样工作要求准确、精细，是确保施工质量的关键环节之一。

二、工程施工测量放样的流程1、准备工作在进行测量放样工作之前，首先需要对施工现场进行勘察，了解地形、地貌、建筑物位置等信息。

同时，需要准备好测量仪器和工具，确保可以顺利进行施工测量放样工作。

2、实地测量实地测量是工程施工测量放样中最基础的操作。

在实地测量中，要根据设计图纸上的尺寸和位置信息，利用测量仪器和工具对施工现场进行精确的测量，确定地形、建筑物位置和尺寸等信息。

3、放样标记根据实地测量的结果，进行放样标记工作。

放样标记是将设计图纸上的信息在施工现场进行标记，包括地面尺寸、建筑物位置、墙体结构等信息。

放样标记要求准确、清晰，确保施工人员按照标记信息进行施工。

4、检查验证完成放样标记后，需要进行检查验证工作，确保标记信息准确无误。

检查验证可以包括测量标记的位置和尺寸，检查标记是否清晰明了等。

只有经过检查验证确认无误后，才能进行下一步的施工工作。

5、施工实施放样标记完成并通过检查验证后，可以进行施工实施。

施工实施是根据放样标记信息，进行地基基础、建筑墙体、管道敷设等工作。

在施工实施中，施工人员必须按照标记信息执行，确保施工质量和进度。

6、记录归档施工测量放样工作完成后，需要对测量放样的数据进行记录归档。

记录归档是为了将施工过程中出现的问题和解决方案进行整理和归档，为今后类似工程提供经验参考。

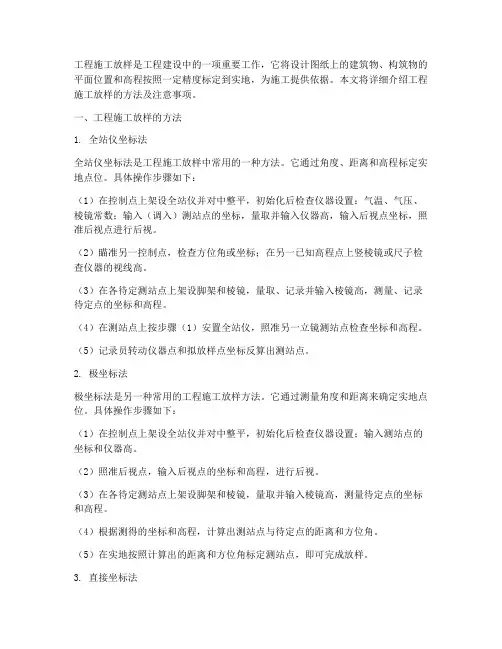

工程施工放样是工程建设中的一项重要工作，它将设计图纸上的建筑物、构筑物的平面位置和高程按照一定精度标定到实地，为施工提供依据。

本文将详细介绍工程施工放样的方法及注意事项。

一、工程施工放样的方法1. 全站仪坐标法全站仪坐标法是工程施工放样中常用的一种方法。

它通过角度、距离和高程标定实地点位。

具体操作步骤如下：（1）在控制点上架设全站仪并对中整平，初始化后检查仪器设置：气温、气压、棱镜常数；输入（调入）测站点的坐标，量取并输入仪器高，输入后视点坐标，照准后视点进行后视。

（2）瞄准另一控制点，检查方位角或坐标；在另一已知高程点上竖棱镜或尺子检查仪器的视线高。

（3）在各待定测站点上架设脚架和棱镜，量取、记录并输入棱镜高，测量、记录待定点的坐标和高程。

（4）在测站点上按步骤（1）安置全站仪，照准另一立镜测站点检查坐标和高程。

（5）记录员转动仪器点和拟放样点坐标反算出测站点。

2. 极坐标法极坐标法是另一种常用的工程施工放样方法。

它通过测量角度和距离来确定实地点位。

具体操作步骤如下：（1）在控制点上架设全站仪并对中整平，初始化后检查仪器设置；输入测站点的坐标和仪器高。

（2）照准后视点，输入后视点的坐标和高程，进行后视。

（3）在各待定测站点上架设脚架和棱镜，量取并输入棱镜高，测量待定点的坐标和高程。

（4）根据测得的坐标和高程，计算出测站点与待定点的距离和方位角。

（5）在实地按照计算出的距离和方位角标定测站点，即可完成放样。

3. 直接坐标法直接坐标法是一种利用全站仪和GPS进行三维坐标放样的方法。

它适用于精度要求较高的工程施工放样。

具体操作步骤如下：（1）在控制点上架设全站仪并对中整平，初始化后检查仪器设置；输入测站点的坐标和仪器高。

（2）照准后视点，输入后视点的坐标和高程，进行后视。

（3）在各待定测站点上架设脚架和棱镜，量取并输入棱镜高，测量待定点的坐标和高程。

（4）利用全站仪和GPS设备，测定测站点和待定点的实际坐标。

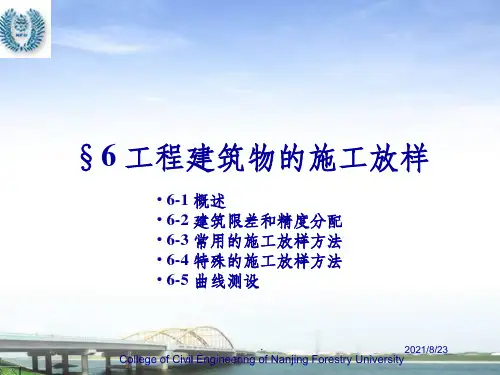

第六章工程建筑物的施工放样6.3 常用的施工放样方法6.3.1 直接放样法一、高程的放样（一）、水准仪法：水准仪法高程放样时有下列四种情况：1）、待定高程点在地面上；2）、待定高程点在浅坑或者浅槽里；3）、待定高程点在高处或顶部；4）、待定高程点在深井中。

1、待定高程点在地面上时的放样：方法步骤：1）、安置仪器，在已知点A上竖立标尺并读数a ；2）、计算B点标尺读数b=HA+a-HB；3）、在待定点B位置钉大木桩，标尺紧贴木桩竖立，并上下移动，当读数为b时，沿标尺底部在木桩上画一横线，此横线就为要放样的高度。

2、待定高程点在浅坑或浅槽里时的放样：常用木条代替水准尺作高程放样，方法步骤如下：1）、把该木条立于高程为±0的水准点上，并在木条上标出视线高（红线）；2）、从该标记向下（或向上，如果Hp<Ha）用钢尺两取Δ=Hp-Ha，并划一横线；3）、将木条立在待放高程的木桩或墙面旁，上下移动木条，直至仪器横丝与木条上的红线重合为止；4）、沿木条底部作个记号，此即为Hp的高度。

3、待定高程点在高处或顶部时的放样：方法与待定点在地面时的放样方法一样，区别是这种方法在待定点上立尺时，标尺要倒立。

4、待定高程点在深井里时的放样：井深小于30m时，借助于钢尺，大于30m时借助于钢丝测出b1、b2，此时：Hp+a2+(b2-b1)=Ha+a1则a2=Ha+a1-Hp-(b2-b1)（二）、全站仪无仪器高法对于一些高低起伏大的工程放样，采用此法直接放样高程。

如图，为放样B、C、D,......目标点的高程，在O处安置全站仪，后视已知点A （设目标高位l）,测得OA的距离S1和垂直角α1，可计算O点全站仪中心的高程为：HO=HA+l-Δh1然后测得OB的距离S2和垂直角α2，并顾及上式，可计算B点的高程为：HB=HO+Δh2-l=HA-Δh1+Δh2注意：当测站和目标点的距离超过150m时，必须考虑大气折光和地球曲率的影响。

工程施工放样是工程建设中不可或缺的重要环节，它将设计图纸上的建筑物的平面位置和高程按照一定精度标定在实地，为施工提供依据。

本文主要介绍了几种常见的工程施工放样方法。

一、全站仪坐标法全站仪坐标法是利用全站仪的高精度角度和距离测量功能，将设计图纸上的建筑物的平面位置和高程转换为实地的坐标，再通过全站仪的显示和计算功能，得出放样点的具体位置。

全站仪坐标法的优点是精度高、速度快，能大大提高施工效率。

二、极坐标法极坐标法是利用全站仪测量角度和距离，通过计算得出放样点的坐标。

该方法的优点是操作简单，但精度相对较低，适用于施工精度要求不是很高的工程。

三、直接坐标法直接坐标法是利用全站仪直接测量放样点的坐标，不需要进行复杂的计算。

该方法的优点是直观、简单，但需要精确的测量控制点坐标，对施工人员的要求较高。

四、GPS RTK法GPS RTK法是利用GPS信号进行实时差分定位，将设计图纸上的建筑物的平面位置和高程转换为实地的坐标，再通过GPS接收机显示和计算功能，得出放样点的具体位置。

GPS RTK法的优点是精度高、速度快，不受地形地貌限制，但设备成本较高。

五、交会法交会法是利用全站仪测量两个已知控制点和放样点之间的角度和距离，通过计算得出放样点的具体位置。

该方法的优点是适用范围广，但精度相对较低，需要精确的控制点坐标。

六、数字放样法数字放样法是利用计算机和全站仪配合，将设计图纸上的建筑物信息输入计算机，通过计算机软件进行处理，生成放样数据，再通过全站仪进行实地放样。

该方法的优点是精度高、自动化程度高，但需要专业的计算机软件和设备。

综上所述，工程施工放样方法多种多样，施工人员应根据实际工程的需要，选择合适的放样方法。

同时，为了保证放样的精度，还需要对施工人员进行专业的培训，确保他们掌握正确的操作方法。

此外，施工过程中还要注意对放样设备的维护和检查，确保设备的精度和稳定性。

建筑工程放样建筑工程放样是指根据设计图纸上的尺寸和要求，在施工现场上进行定位、标示并进行线路引导的一项工作。

通过放样，可以保证施工过程中的尺寸与设计图纸的一致性，确保建筑项目按照设计的要求进行施工。

本文将对建筑工程放样的原理、方法和注意事项进行探讨。

一、原理建筑工程放样的原理是根据给定的设计图纸，利用测量仪器和工具进行测量和标示，确定建筑物的基准线和空间位置。

在放样过程中，通过测量和计算，将设计图纸上的尺寸、位置和高程等要素精确地转化到施工现场，为后续的施工工序提供准确的参考依据。

二、方法1. 准备工作：确定放样的起点和基准线，清理施工现场，确保放样的平整和清晰。

2. 测量工作：使用测量仪器如测距仪、水平仪、经纬仪等测量工具进行测量，根据设计图纸上的尺寸要求进行测量。

3. 标示工作：根据测量结果，在施工现场上进行标示，如在墙壁上划线、在地面上标记点位等。

4. 引导工作：根据标示好的线路和点位，引导施工人员进行施工，保证施工过程中的准确性。

三、注意事项1. 熟悉设计图纸：在进行放样之前，需要对设计图纸进行仔细的阅读和理解，熟悉图纸上的尺寸标注和要求，确保理解准确。

2. 测量精度：在进行测量工作时，需要保证测量仪器的准确性和精度。

同时，测量过程中要注意避免人为误差，如操作不当或受到外界干扰等。

3. 标示清晰：进行标示工作时，要保证标记的清晰可见。

可以使用适当的颜色和标记方法，确保施工人员容易辨识和遵循。

4. 定期检查：在放样过程中，需要定期检查标示的准确性和完整性。

如有需要，可以进行修正和重新标示。

5. 沟通协调：放样工作需要与相关的施工人员和设计师进行沟通协调，确保准确传递信息和解决问题。

建筑工程放样是建筑施工过程中至关重要的一环。

它直接关系到建筑物的准确性和质量。

通过严谨的测量和标示工作，可以减少施工中的误差和问题，提高施工效率和质量。

因此，在现实的施工过程中，建筑工程放样必不可少，并且需要专业人员进行操作和监督。

建筑施工放样方案设计一、前言建筑施工放样是建筑工程中的一个非常重要的环节，它直接关系到建筑物的精确度和质量。

施工放样主要是根据设计图纸上的尺寸和平面布置来确定墙体、柱子、梁、板等各个构件在施工现场的位置，以便施工人员按照放样线进行施工，确保施工的精确度和效果。

本文将结合实际工程经验，从放样前的准备工作、放样测量方法选择、施工现场的具体操作等方面进行详细的介绍，以供施工人员参考。

二、放样前的准备工作1. 设计图纸分析：在开始放样前，首先要对设计图纸进行仔细的分析。

根据设计图纸上的尺寸和布置，确定需要放样的构件种类和位置。

对于墙体、柱子、梁、板等主要构件，要仔细阅读设计图纸上的相关尺寸和位置要求，做到心中有数，为后续的放样工作打下基础。

2. 放样工具准备：放样工具主要包括放样尺、放样线、放样剪、放样锥等。

在放样前需对放样工具进行检查，确保放样工具的精确度和稳定性，以保证放样工作的准确性。

3. 施工现场准备：在进行放样工作之前，需要对施工现场进行准备工作。

首先要清理施工现场，确保放样工作的顺利进行。

其次，要对施工现场进行平整处理，确定放样点的基准点。

最后，要确定放样线的起点和终点，确保放样线的直线性和准确性。

三、放样测量方法选择在施工放样过程中，有多种测量方法可供选择。

下面将介绍几种常用的测量方法：1. 传统放样法：传统放样法是指通过放样尺、放样线、放样板等工具进行测量的方法。

这种方法简单易行，适用于一般的施工放样工作。

在进行放样工作时，要根据设计要求确定放样线的位置和长度，然后使用放样尺或放样线进行测量，最后在墙体或地面上做出标记，以供后续施工参考。

2. 激光放样法：激光放样法是通过激光仪器进行测量的方法。

这种方法精准度高，效率高，适用于对施工精度要求较高的工程。

在进行放样工作时，只需将激光仪器对准放样点，即可快速、准确地获取放样线的位置和长度，从而确保施工的准确性。

3. 全站仪放样法：全站仪放样法是利用全站仪进行测量的方法。

工程施工放样一、概念工程施工放样是指将设计图纸中的各种尺寸和关键点准确地标注在地面、墙面或构件上的活动。

放样是建筑工程施工中必不可少的环节，它直接影响到建筑结构的准确性和完整性。

放样的准确与否直接关系到建筑工程的质量，因此，施工放样作为建筑工程的重要一环，必须认真对待。

二、方法1.传统放样法传统放样法是指根据设计图纸上的尺寸和标线，在地面或墙面上进行实地测量，通过线、尺和标示墙壁等方式进行放样的方法。

这种方法需要施工人员具备较高的技术水平和经验，以确保放样的准确性。

2.电子放样法电子放样法是指利用先进的测量仪器和设备，通过电子技术实现放样的方法。

这种方法减少了人为因素对放样精度的影响，提高了放样的准确性和效率。

常见的电子放样仪器有全站仪、激光测距仪等。

三、流程1.准备工作施工放样前，需要对施工现场进行综合布置和准备工作。

包括清理施工现场、校准测量设备、准备标志材料等。

2.查看设计图纸放样前，需要仔细查看设计图纸，了解设计要求和要素，确定放样的位置和尺寸。

3.确定放样点位根据设计图纸上的尺寸和标注，确定放样的点位和范围，通过测量仪器和工具进行测量标记。

4.放样标记根据确定的放样点位，利用测量工具和材料，在地面或墙面上进行标记放样线，确保标记位置准确无误。

5.验收修正施工放样完成后，需要进行验收，确保放样的准确性。

如有误差，及时进行修正和调整。

四、注意事项1.施工放样人员应具备专业知识和技能，熟悉放样方法和工具的使用。

2.施工放样前，需要对测量仪器和工具进行校准和保养，确保精度和准确性。

3.施工放样过程中，要保持仪器的稳定和准确性，避免人为干扰和误操作。

4.施工放样完成后，要及时清理现场，确保标记线条清晰和可读性。

在建筑工程施工中，施工放样是一个重要的环节，它直接影响到建筑结构的准确性和完整性。

因此，施工放样作为建筑工程的重要一环，必须认真对待。

只有严格按照设计要求和标准进行放样，才能确保工程质量和进度的顺利推进。
