关于LED显示屏的维修报告

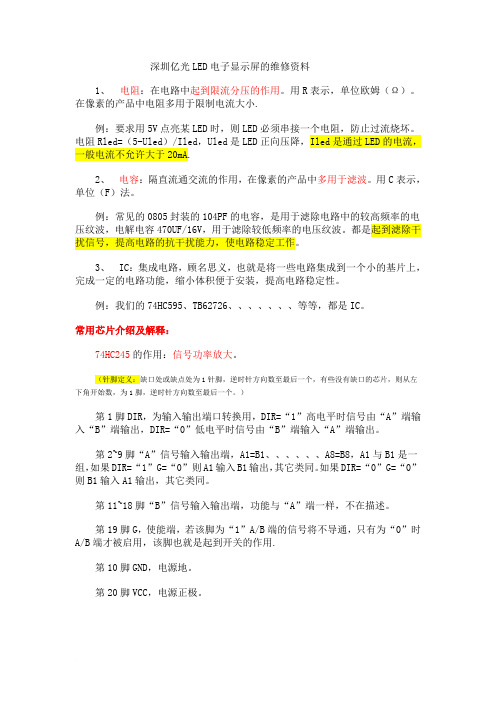

深圳亿光LED电子显示屏的维修资料1、电阻：在电路中起到限流分压的作用。

用R表示，单位欧姆（Ω）。

在像素的产品中电阻多用于限制电流大小.例：要求用5V点亮某LED时，则LED必须串接一个电阻，防止过流烧坏。

电阻Rled=（5-Uled）/Iled，Uled是LED正向压降，Iled是通过LED的电流，一般电流不允许大于20mA.2、电容：隔直流通交流的作用，在像素的产品中多用于滤波。

用C表示，单位（F）法。

例：常见的0805封装的104PF的电容，是用于滤除电路中的较高频率的电压纹波，电解电容470UF/16V，用于滤除较低频率的电压纹波。

都是起到滤除干扰信号，提高电路的抗干扰能力，使电路稳定工作。

3、IC：集成电路，顾名思义，也就是将一些电路集成到一个小的基片上，完成一定的电路功能，缩小体积便于安装，提高电路稳定性。

例：我们的74HC595、TB62726、、、、、、、等等，都是IC。

常用芯片介绍及解释：74HC245的作用：信号功率放大。

（针脚定义：缺口处或缺点处为1针脚，逆时针方向数至最后一个，有些没有缺口的芯片，则从左下角开始数，为1脚，逆时针方向数至最后一个。

）第1脚DIR，为输入输出端口转换用，DIR=“1”高电平时信号由“A”端输入“B”端输出，DIR=“0”低电平时信号由“B”端输入“A”端输出。

第2~9脚“A”信号输入输出端，A1=B1、、、、、、A8=B8，A1与B1是一组，如果DIR=“1”G=“0”则A1输入B1输出，其它类同。

如果DIR=“0”G=“0”则B1输入A1输出，其它类同。

第11~18脚“B”信号输入输出端，功能与“A”端一样，不在描述。

第19脚G，使能端，若该脚为“1”A/B端的信号将不导通，只有为“0”时A/B端才被启用，该脚也就是起到开关的作用.第10脚GND，电源地。

第20脚VCC，电源正极。

74HC04的作用：6位反相器。

第7脚GND，电源地。

第14脚VCC，电源正极。

LED显示屏质量分析整改报告一. 背景和目标近年来，随着LED（Light Emitting Diode）显示屏的快速发展和广泛应用，LED显示屏在室内外广告、舞台演出、体育赛事等领域都扮演着重要的角色。

然而，根据最近的质量调查结果显示，一些LED显示屏存在质量问题，例如亮线、亮点、色差等。

因此，我们旨在对LED显示屏的质量问题进行分析，并提出整改措施，以提升显示屏的质量。

二. 分析结果1. 亮线问题亮线问题是指在LED显示屏上出现明显的亮线或条纹，在显示内容的背景中会显得特别明显。

这通常是由于LED模块的质量不稳定或安装工艺不当引起的。

解决亮线问题的措施包括：优化LED模块的制造工艺，确保每个LED模块的光亮度一致；加强对安装工艺的质量监控，确保模块的安装位置和角度一致，并且保证模块表面无脏污。

2. 亮点问题亮点问题是指在LED显示屏上出现明显的亮点或亮斑，会对显示效果产生负面影响。

亮点问题的根本原因是LED模块中的某个发光元件亮度异常或出现故障。

解决亮点问题的措施包括：提高LED模块的生产工艺控制水平，确保发光元件的亮度均匀；建立合理的质量检测机制，及时发现和更换亮度异常的发光元件。

3. 色差问题色差问题是指LED显示屏上不同区域的颜色偏差较大，造成显示内容不统一、不真实的问题。

这主要由于LED模块的色温不一致或LED灯珠的发光颜色不同所致。

解决色差问题的措施包括：严格控制LED模块的生产工艺，确保不同模块的色温一致；建立完善的质量控制体系，核查配备的LED 灯珠的规格参数及质量。

三. 整改措施1. 优化生产工艺和工艺控制加强对LED模块生产工艺的优化和控制，确保每个LED 模块的光亮度、色温和发光颜色均匀一致，减少亮线、亮点和色差等问题的发生。

2. 强化质量检测和监控建立严格的质检流程，对LED显示屏模块的生产过程进行全面监控和把控，及时发现隐藏的质量问题，并采取相应的整改措施，确保质量稳定。

校园LED显示屏故障处理与预防1. 故障处理1.1 显示屏无法启动1. 检查电源线是否插紧，电源插头是否有电。

2. 检查显示屏内部的电源模块是否正常工作。

3. 检查显示屏的控制器是否通电。

4. 若以上步骤均正常，尝试用遥控器或者控制软件重新启动显示屏。

1.2 显示屏显示异常1. 检查输入信号是否正常。

2. 检查显示屏内部的电路板是否正常工作。

3. 检查显示屏的显示屏是否存在问题。

4. 若以上步骤均正常，尝试用遥控器或者控制软件调整显示内容。

1.3 显示屏声音异常1. 检查音响设备是否正常工作。

2. 检查显示屏内部的音响设备是否正常工作。

3. 检查音响线是否插紧。

4. 若以上步骤均正常，尝试调整音响设备的音量。

1.4 显示屏运行缓慢1. 检查显示屏的硬件配置是否满足要求。

2. 检查显示屏的软件是否存在病毒。

3. 检查显示屏的系统设置是否正确。

4. 若以上步骤均正常，尝试重新安装显示屏的软件。

2. 故障预防2.1 定期检查电源线和插头，确保其没有损坏和老化。

2.2 定期检查显示屏内部的电源模块，确保其正常工作。

2.3 定期检查控制器，确保其通电正常。

2.4 定期检查输入信号，确保其正常。

2.5 定期检查显示屏内部的电路板，确保其正常工作。

2.6 定期检查显示屏的显示屏，确保其没有问题。

2.7 定期检查音响设备和音响线，确保其正常工作。

2.8 定期检查显示屏的硬件配置，确保其满足要求。

2.9 定期检查显示屏的软件，确保其没有病毒。

2.10 定期检查显示屏的系统设置，确保其正确。

一、报告概述尊敬的领导：为保障我公司日常运营中电子屏的正常使用，提高工作效率，确保信息传达的准确性，特向贵公司申请对现有电子屏进行维修。

现将具体情况报告如下：一、维修背景1. 设备名称：LED电子屏2. 设备数量：共5块3. 设备位置：公司总部一楼大厅、二楼会议室、三楼接待室、四楼会议室、五楼会议室4. 设备购置时间：2018年5. 设备使用情况：自购置以来，电子屏一直处于正常使用状态，但近期发现部分电子屏出现显示不清晰、色彩失真、亮度不稳定等问题，影响公司形象及信息传达效果。

二、维修原因分析1. 设备使用年限：目前电子屏已使用3年，达到产品寿命周期，存在老化现象。

2. 使用环境：电子屏长期处于室内，受温度、湿度等因素影响，可能导致设备性能下降。

3. 使用频率：电子屏每日使用频繁，导致设备长时间处于工作状态，增加故障风险。

4. 设备维护：在日常使用过程中，部分用户未按照操作规程使用电子屏，造成设备损坏。

三、维修方案及预算1. 维修方案：（1）对5块电子屏进行全面检查，对损坏的元器件进行更换；（2）对电子屏进行清洁，确保设备散热良好；（3）对电子屏进行系统升级，提高显示效果；（4）对电子屏进行定期保养，延长设备使用寿命。

2. 维修预算：（1）元器件更换费用：预计5000元；（2）清洁保养费用：预计1000元；（3）系统升级费用：预计2000元；（4）人工费用：预计3000元。

总计：预计维修费用为11000元。

四、维修周期1. 维修时间：预计10个工作日；2. 试运行时间：预计5个工作日。

五、维修保障措施1. 选择有资质的维修服务商，确保维修质量；2. 对维修过程进行全程监督，确保维修进度；3. 维修完成后，对电子屏进行验收，确保维修效果；4. 对维修后的电子屏进行跟踪服务，确保设备正常运行。

六、申请审批鉴于以上情况，为保障公司形象和正常运营，特申请11000元维修费用，用于对5块电子屏进行维修。

请领导审批。

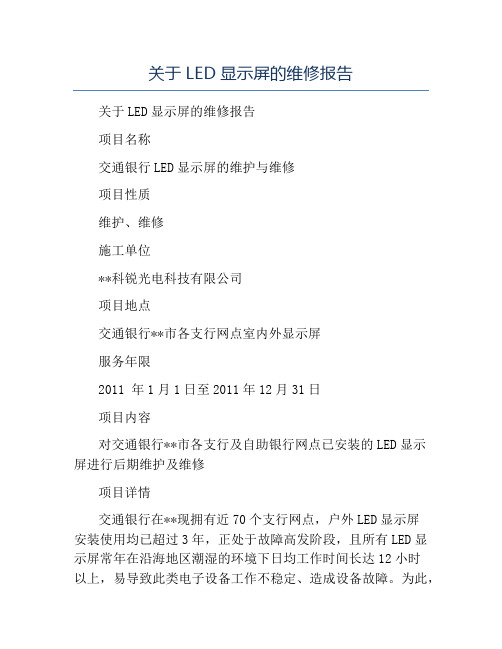

关于LED显示屏的维修报告关于LED显示屏的维修报告项目名称交通银行LED显示屏的维护与维修项目性质维护、维修施工单位**科锐光电科技有限公司项目地点交通银行**市各支行网点室内外显示屏服务年限2011 年1月1日至2011年12月31日项目内容对交通银行**市各支行及自助银行网点已安装的LED显示屏进行后期维护及维修项目详情交通银行在**现拥有近70个支行网点，户外LED显示屏安装使用均已超过3年，正处于故障高发阶段，且所有LED显示屏常年在沿海地区潮湿的环境下日均工作时间长达12小时以上，易导致此类电子设备工作不稳定、造成设备故障。

为此，对现超出质保期限的LED显示屏及新安装的LED显示屏需进行设备的统一维护与维修，解决LED显示屏在工作中出现的各种故障，便于LED显示屏设备可以正常使用，及时、准确的传达有效信息。

为支持LED显示屏设备的运行维护和故障维修，我们建立专业技术团队每月定期对**地区所有支行网点室内外LED显示屏设备进行全方位的上门系统、设备维护及测试服务，内容包括：文件备份、软件的病毒检测、控制系统优化检测、网络维护、设备电源检测、以确保LED显示屏设备处于正常的工作运行当中，并记录档案。

技术团队在设备出现故障时做出及时响应，接到LED显示屏使用方有效的故障申报电话并了解大概故障情况，如不能在电话中解决的设备故障，马上安排技术人员上门维修，做到2-4小时到达现场，及时解决设备故障确保显示屏的正常工作。

维修及维护保养工作结束时，工作人员将出具有关维护说明，向LED显示屏操作人员描述故障引发的原因及处理过程，做好故障跟踪记录工作。

全天提供工作时间的电话咨询服务。

定时回访、征求意见不断提高改进我们的服务质量。

提供优质、便利、快捷的维修服务，以实现我们“及时响应，尽快解决，确保使用”的服务宗旨。

**科锐光电科技有限公司2012-4-18/。

XXXXXXXXXXXXXled显示屏维修建议故障现象：显示屏整块不亮，大部分模组不亮或者缺色。

一、屏体表面故障现象
二、屏体内部故障现象
综合上图我们可以看出：
1、显示屏模组为2011年3月9日生产。

使用年限已接近10年，已经达到led 显示屏报废的时间。

2、Led显示屏线路板内部线路已经开始断裂，线路板是由多层制作而成，内部线路如同人的毛细血管一样，如果维修将耗费大量人力。

3、Led显示屏芯片已经大量腐蚀、氧化，如果维修将耗费大量时间。

4、Led显示屏线路板表面已经大量氧化，腐蚀，开裂，维修难度很大，维修成本很高。

5、Led显示屏内部电源老化严重，经常会出现供电不足，需要经常更换。

三、维修方案及报价：
1、年保，签壹年的维修保养合同。

出现问题，及时维修，但不包含led显示屏单个灯珠不亮的维修。

维修成本高、年保费用为第一年：X万元整。

以后每年递增20%的年保费用。

2、在尽量节约成本的情况下，原有的基础和框架不变。

只建议更换led显示屏屏体，原有的led显示屏型号已经没有厂家生产，在原有的型号基础上增加一倍。

我们原有led显示屏型号为间距P12，现在更换为间距P6。

这样清晰度也增加一倍，间距数越小，清晰度越高。

并提供叁年免费年保，壹平方led显示屏备用品。

具体费用详见报价清单。

尊敬的[部门名称]领导：您好！我谨代表[商场名称]物业管理部，就近期商场监控显示屏出现故障一事，向您提交以下维修申请报告，恳请领导审批。

一、背景情况[商场名称]作为我司重要的商业场所，自开业以来，一直致力于为广大消费者提供安全、舒适的购物环境。

其中，监控显示屏作为商场安全监控的重要组成部分，对于保障商场安全、维护消费者权益具有重要意义。

然而，近期我部发现商场监控显示屏出现故障，具体情况如下：1. 故障时间：[具体日期]2. 故障现象：显示屏无法正常显示监控画面，出现黑屏、花屏等现象，严重影响商场安全监控工作。

3. 影响范围：涉及商场内所有监控摄像头，共[数量]个。

二、故障原因分析经初步排查，导致监控显示屏故障的原因可能如下：1. 显示屏硬件故障：显示屏内部元件损坏，导致无法正常工作。

2. 电源线路故障：电源线路老化或接触不良，导致显示屏无法正常供电。

3. 网络连接故障：监控摄像头与显示屏之间的网络连接不稳定，导致画面无法正常传输。

三、故障影响及维修必要性1. 影响商场安全：监控显示屏故障导致商场内部分区域无法实时监控，存在安全隐患。

2. 影响消费者权益：监控画面无法正常显示，无法及时处理消费者投诉和纠纷，影响消费者权益。

3. 影响工作效率：维修人员需花费大量时间排查故障，降低工作效率。

针对以上情况，为确保商场安全、维护消费者权益，提高工作效率，我部特申请对监控显示屏进行维修，具体如下：四、维修方案及预算1. 维修方案：（1）对显示屏进行硬件检查，更换损坏的元件；（2）检查电源线路，修复老化或接触不良的部分；（3）检查网络连接，确保监控摄像头与显示屏之间的网络稳定。

2. 预算：根据市场调查及维修方案，预计本次维修费用为人民币[金额]元。

五、维修时间及人员安排1. 维修时间：预计维修时间为[具体时间]，确保在短时间内恢复正常使用。

2. 人员安排：由我部负责联系维修人员，确保维修工作顺利进行。

六、总结为确保商场安全、维护消费者权益，提高工作效率，我部特申请对监控显示屏进行维修。

一、故障现象：1、单元板出现一条行长亮、暗亮、不亮。

检查维修：（1）目测单元板上的行管引出脚是否虚焊；如果是，将引脚焊好。

（2）用万用表测量行管输出端电压是否正常（万用表测量方法：黑表笔接GND、红表笔去测量各个管脚的电压）；如是，则判断行输出端与所对应的模块管脚断路；如否，测量行管的输入端是否正常；如是，则行管坏、用同型号行管换之；如否，测量所对应HC138的输出端是否正常；如是，则判断HC138的输出端与行管的输入端断路；若否，则判断HC138H坏。

（3）如果以上测量均属正常，则行管本身存在质量问题，用同型号行管换之。

2、单元板出现一列长亮、暗亮、不亮。

检查维修：（1）目测单元板上故障所对应的模块管脚及集成电路是否虚焊、短路、断路；如是，将引脚焊好。

（2）用万用表测量HC595的输出端【HC595的输出引脚：1、2、3、4、5、6、7、15共八列控制端；测量时应区分红、绿集成电路、顺序排列为：红、绿（R、G）】电压是否正常；如是，则判断HC595输出端与模块输入端断路；如否，则判断HC595坏、用同型号的HC595集成电路换之（替换集成电路HC595时，注意电路引线别断开）。

( 3 ) 若以上都是好的则是模块本身有质量问题，将对应模块用同档次的模块换了3、单元板出现八点行或单点不亮、长亮、暗亮及16点。

检查维修：（1）目测故障所对应的模块引脚及引线有无短路、虚焊、漏焊、断路。

（2）每小区（单元板共分上下两小区）的左右模块之间共用连接线是否正常（将万用表置与响铃端，测量模块行输入端及各个控制输入端的引线连接），若是则判断为模块坏，如否，可直接用细电线代替接通即可消除。

（3）可用万用表直接测量单个模块是否正常，如是，则判断为电路板与模块间的内部短路，如否则判断为模块坏，用同型号模块替换。

4、单元板出现八点列或单点不亮、长亮、暗亮及16点。

检查维修：（1）目测故障所对应的模块引脚及引线有无短路、虚焊、断路。
