××高速公路0标K00+000～+000段左边坡预应力锚索（杆）张拉验收试验报告××××项目部年月日××高速公路0标K00+000～+000段左边坡预应力锚索（杆）验收试验报告前言--------------------该内容为工程简介--------------- ---------------------------------------------------。
本次验收共n片锚索框架n孔锚索（n锚杆框架n孔锚杆）。
试验点的选择根据该边坡不同的地质类别和锚索（杆）数量，依据省高指【2002】297号文件精神：“验收试验锚索（杆）数量不少于工程锚索（杆）总数的5%且不少与3根”，该边坡在业主、监理和设计代表的指导和监督下，共选择了6孔做验收试验，具体位置及锚索（杆）长度详见附表01。
附表01 试验锚索（杆）基本参数一、验收试验目的锚固工程验收试验目的是在于检验该锚固工程的施工质量是否达到设计要求，以确保边坡的安全。
通过验收试验，可以获知锚索（杆）受力大于设计荷载时的短期锚固性能，以及满足设计条件时锚索（杆）的安全系数，验收试验完成并证明合格后，方能进行该边坡其他工程孔的锁定施工。
二、验收试验依据1、《锚杆喷射混凝土支护技术规程》（GB50086-2001）；2、福建省《不良地质路段路堑边坡防护加固工程施工实施细则》（试行）；3、福建省《高速公路边坡锚固工程施工技术暂行规定》。
4、《××施工设计图》三、验收试验方案1、试验孔的钻造与锚索（杆）制安为确保锚固工程不至于恶化边坡岩土工程条件和保证孔壁的粘结性能，钻孔采用无水干钻。
钻进过程中对每个孔的地层变化、钻进状态（钻压、钻速）、地下水及一些特殊情况做了现场施工记录，锚孔钻造达到设计深度后，稳钻2分钟，防止孔底尖灭。
在钻孔完成后，使用高压空气将孔内岩粉及水体清出孔外，以免降低水泥浆体与孔壁土体的粘结强度。

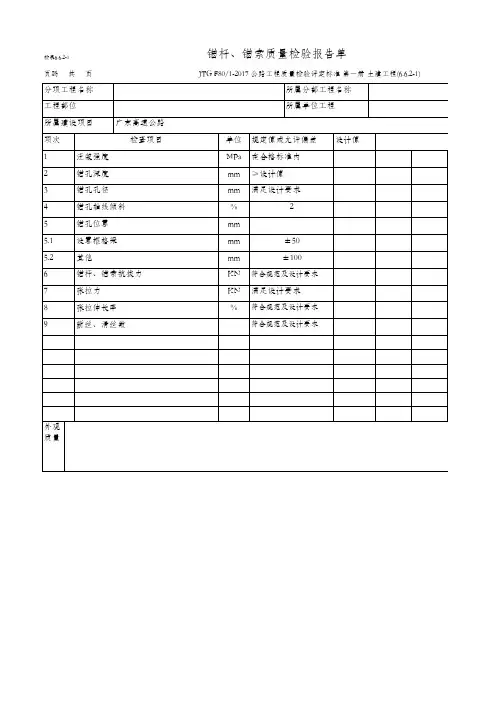

锚杆检验批质量验收检查用表编号：010310□□□
单位（子单
位）工程名
称分部（子分部）工程名称
分项工程名称施工单位项目负责人检验批容量
分包单位分包单位项目负责人
检验批部位施工依据验收依据
验收项目1设计要
求2规范规定
最小／实际抽样数量
检查记录检查结果主控项目
1抗拔承载力≥设计值()2锚固体强度≥设计值()
3预加力≥设计值()4锚杆长度≥设计值()
一
般
项
目1
钻孔孔位≤100mm 2
锚杆直径≥设计值()3钻孔倾斜度≤3°4水胶比（或水泥砂浆配比）设计值（）5
注浆量≥设计值()6
注浆压力设计值（）7自由段套管长度±50mm
施工单位
检查结果专业工长或施工员：
项目专业质量检查员：
年月日
监理单位
（建设单位）
验收结论专业监理工程师或建设单位专业工程师：年月日。
![[支护]系统锚杆检验批质量验收记录表(2019年新验标范本)](https://img.taocdn.com/s1/m/d148b79ef705cc17552709ff.png)

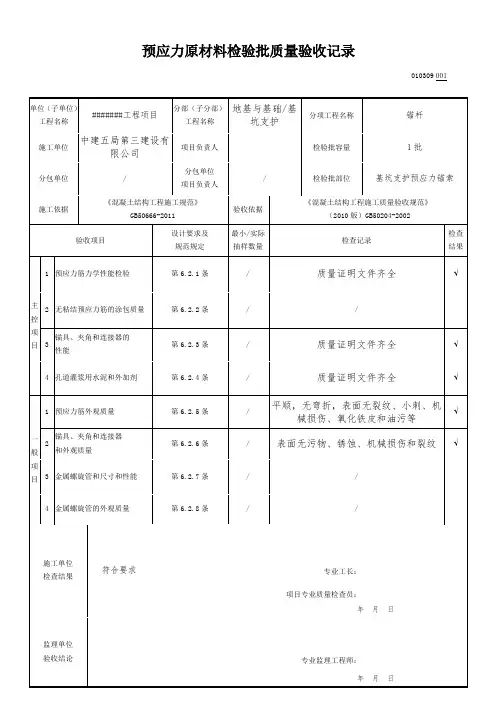

预应力原材料检验批质量验收记录
010309 001
单位（子单位）工程名称#######工程项目
分部（子分部）
工程名称
地基与基础/基
坑支护
分项工程名称锚杆
施工单位中建五局第三建设有
限公司
项目负责人检验批容量1批
分包单位/
分包单位
项目负责人
/ 检验批部位基坑支护预应力锚索
施工依据
《混凝土结构工程施工规范》
GB50666-2011
验收依据
《混凝土结构工程施工质量验收规范》
（2010版）GB50204-2002
验收项目
设计要求及
规范规定
最小/实际
抽样数量
检查记录
检查
结果
主控项目1 预应力筋力学性能检验第6.2.1条/ 质量证明文件齐全√
2 无粘结预应力筋的涂包质量第6.2.2条/ /
3
锚具、夹角和连接器的
性能
第6.2.3条/ 质量证明文件齐全√4 孔道灌浆用水泥和外加剂第6.2.4条/ 质量证明文件齐全√
一般项目
1 预应力筋外观质量第6.2.5条/
平顺，无弯折，表面无裂纹、小刺、机
械损伤、氧化铁皮和油污等
√2
锚具、夹角和连接器
和外观质量
第6.2.6条/ 表面无污物、锈蚀、机械损伤和裂纹√
3 金属螺旋管和尺寸和性能第6.2.7条/ /
4 金属螺旋管的外观质量第6.2.8条/ /
施工单位
检查结果
符合要求专业工长：
项目专业质量检查员：
年月日
监理单位
验收结论专业监理工程师：
年月日。
锚索编制检验批质量验收记录表
02011402
说明
主控项目
1．编制锚索用预应力钢绞线的品种、规格、质量应符合设计要求，其进场检验应符合《铁路路基工程施工质量验收标准》（TB10414─2003）附录E的有关规定。
2．每束锚索的钢绞线的规格、组合形式应符合设计要求。
检验数量：施工单位全部检查。
监理单位见证检验20%。
检验方法：查出厂技术证明书、观察、尺量。
3．钢绞线按设计要求编成锚索后，应按设计作好防锈处理。
检验数量：施工单位全部检查。
监理单位见证检验20%。
检验方法：观察。
4．锚具、锚塞（夹片）、垫板的品种、规格、质量应符合设计要求。
检验数量：施工单位对锚具的外观全部检检，对锚具的力学性能指标按锚具总数的2%进行抽检。
监理单位按施工单位检验数量的20%见证检验。
检验方法：外观采用目测、锚具的力学性能指标送有资质的实验室检验。
5．每束锚索其锚固段应按设计要求用一系列紧箍环和扩张环制成波浪状，其自由段应有防护外套。
检验数量：施工单位全部检查。
监理单位见证检验20%。
检验方法：观察。
6．切断钢绞线及锚索时，应采用切割机或砂轮锯，且应有可靠的对锚索降温的措施。
严禁用电弧烧割。
检验数量：施工单位全部检查。
监理单位见证检验20%。
检验方法：观察。

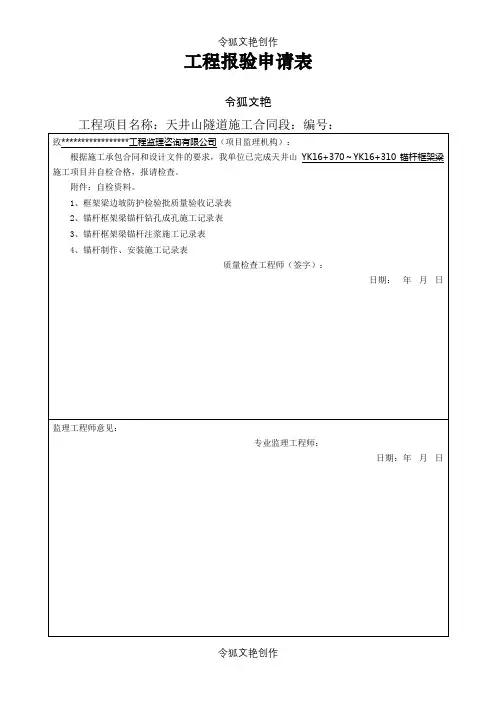

工程报验申请表工程项目名称：天井山隧道施工合同段：编号：致*****************工程监理咨询有限公司（项目监理机构）：根据施工承包合同和设计文件的要求，我单位已完成天井山YK16+370～YK16+310锚杆框架梁施工项目并自检合格，报请检查。
附件：自检资料。
1、框架梁边坡防护检验批质量验收记录表2、锚杆框架梁锚杆钻孔成孔施工记录表3、锚杆框架梁锚杆注浆施工记录表4、锚杆制作、安装施工记录表质量检查工程师（签字）：日期：年月日监理工程师意见：专业监理工程师：日期：年月日注：本表一式3份，施工单位2份，监理单位1份。
框架梁边坡防护检验批质量验收记录表04010302□0□0□0□1单位工程名称天井山隧道分部工程名称边坡防护分项工程名称锚杆框架梁验收部位YK16+370～YK16+310施工单位.............工程有限公司项目负责人***施工质量验收标准名称及编号《高速铁路路基工程施工质量验收标准》(TB10751-2010)施工质量验收标准的规定施工单位检查评定记录监理单位主控项目1原材料的品种、规格、质量设计要求见附表(1) /2钢筋规格、数量、连接方式设计要求试验编号：合格3 混凝土强度等级设计要求混凝土强度报告1份：4 浇筑质量设计要求浇筑的砼边坡防护与边坡密贴，外观顺直整齐符合要求5 沉降缝、伸缩缝的设置第10.3.9条不同施工时段之间接头已预留伸缩缝，符合设计要求符合要求一般项目1允许偏差平面位置±50 mm2 基底高程±50 mm3 坡顶高程0，-20 mm4 框架梁节点间距±50 mm5框架梁宽度及边槽高度不小于设计值35cm/56框架梁厚度及嵌置深度不小于设计值40cm/307护肩、镶边50及基础厚度100、宽度不小于设计值8 坡率±0.5%设计值9 表面平整度10 mm施工作业人员质量责任登记施工单位检查评定结果专职质量检查员：年月日检查评定合格分项工程技术负责人：年月日分项工程负责人：年月日监理单位验收结论监理工程师：年月日锚杆制作、安装检验批质量验收记录表04010302□0□0□0□1单位工程名称天井山隧道分部工程名称边坡防护分项工程名称锚杆框架梁验收部位YK16+370～YK16+310施工单位.............工程有限公司项目负责人***施工质量验收标准名称及编号《高速铁路路基工程施工质量验收标准》(TB10751-2010)施工质量验收标准的规定施工单位检查评定记录监理单位主控项目1锚杆、砂浆原材料的品种、规格、质量设计要求报告编号：合格2钢筋骨架形式及连接方式设计要求钢筋骨架形式采用绑扎,符合规范及设计要求。

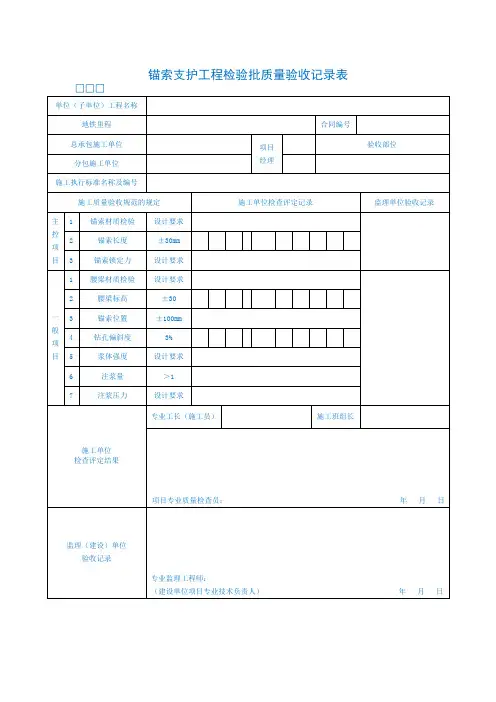

锚索制作、安装检验批质量验收记录表单位工程名称
分部工程名称
分项工程名称锚索框架梁验收部位
施工单位项目负责人
施工质量验收标准的规定施工单位检查评定记录
监理单位
验收记录
主控项目1钢筋品种、规格、质量第条HRB400①，质量合格。
2钢筋骨架形式及连接方式第条钢筋骨架和连接方式符合要求。
3钢筋接头分布钢筋接头的分布形式符合要求。
4接头质量第条接头质量符合要求。
般项目
1
允许偏
差
钢筋骨架长度± 100mm
+45+42+38+41 2主筋间距± 5mm
-2-3-1-2-1 3钢筋骨架直径± 20mm
-10-13-12-15-11
施工质量验收标准名称及编号《公路路基工程施工质量验收标准》(GB10414 2013)
单位工程名称
分部工程名称
分项工程名称验收部位
施工单位项目负责人
备注:。
