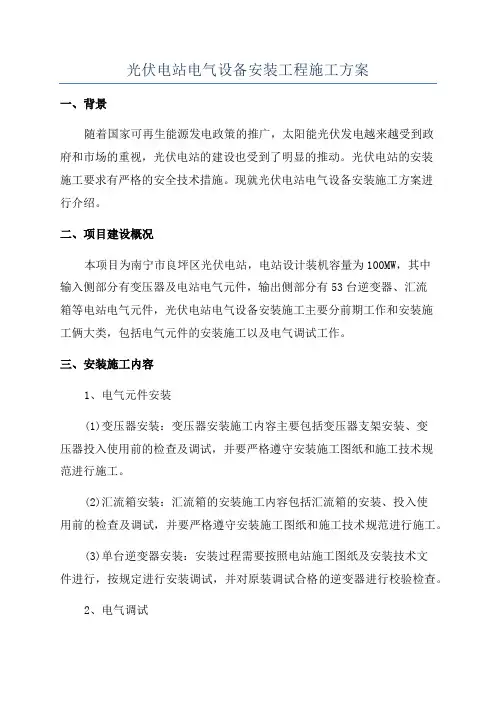

光伏电站电气设备安装工程施工方案
一、背景
随着国家可再生能源发电政策的推广，太阳能光伏发电越来越受到政
府和市场的重视，光伏电站的建设也受到了明显的推动。
光伏电站的安装
施工要求有严格的安全技术措施。
现就光伏电站电气设备安装施工方案进
行介绍。
二、项目建设概况
本项目为南宁市良坪区光伏电站，电站设计装机容量为100MW，其中
输入侧部分有变压器及电站电气元件，输出侧部分有53台逆变器、汇流
箱等电站电气元件，光伏电站电气设备安装施工主要分前期工作和安装施
工俩大类，包括电气元件的安装施工以及电气调试工作。
三、安装施工内容
1、电气元件安装
(1)变压器安装：变压器安装施工内容主要包括变压器支架安装、变
压器投入使用前的检查及调试，并要严格遵守安装施工图纸和施工技术规
范进行施工。
(2)汇流箱安装：汇流箱的安装施工内容包括汇流箱的安装、投入使
用前的检查及调试，并要严格遵守安装施工图纸和施工技术规范进行施工。
(3)单台逆变器安装：安装过程需要按照电站施工图纸及安装技术文
件进行，按规定进行安装调试，并对原装调试合格的逆变器进行校验检查。
2、电气调试
(1)变压器调试：按规定进行电压下降调试，检查电压是否符合规定及变压器。
光伏电站电气设备安装工程施工方案太阳能光伏电站电气设备施工安装工程方案
一、工程概况
1.1工程名称
太阳能发电站电气设备施工安装工程
1.2工程地点
位于xxx，经度xxx纬度xxx，海拔xxx
1.3工程概况
此太阳能光伏发电站电气设备施工安装工程位于xxx，项目一期总建设规模为xxx，全部设备采用低压系统安装。
二、安装工作
2.1工作任务
安装项目主要包括低压开关设备、电缆线路、控制系统等，在施工中应符合国家相关技术规范要求，提供可靠的安全保护，保证设备的可靠运行、安全性和维护保养的经济性。
2.2技术要求
（2）设备安装项目应按照布置图纸、质量技术标准等施工规范，充分体现设备的现代化和先进性，采用尖端的控制和通讯技术，保证设备的高效运行。
（3）安装工程应按照施工图纸，做好新设备安装、电气交换、漏电子测试、整套调试等工作，确保设备的正常运行。
（4）安装施工应遵守设备生产厂家的技术要求和质量标准，在安装施工中，完成设备的正常运行所需要的各项质量标准，并确保可靠性和安全。

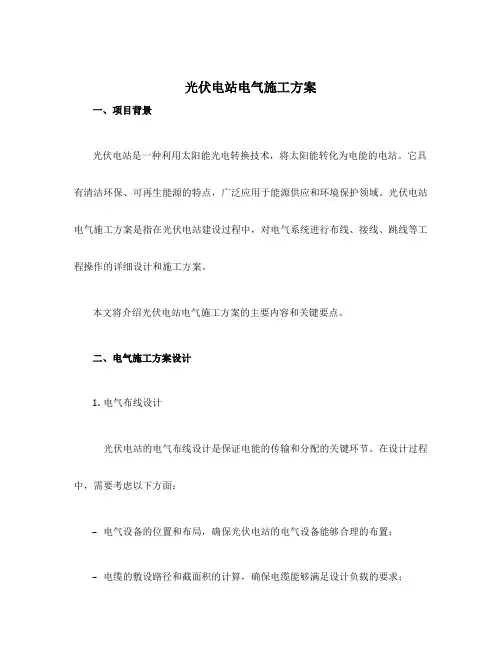

光伏电站电气施工方案一、项目背景光伏电站是一种利用太阳能光电转换技术，将太阳能转化为电能的电站。
它具有清洁环保、可再生能源的特点，广泛应用于能源供应和环境保护领域。
光伏电站电气施工方案是指在光伏电站建设过程中，对电气系统进行布线、接线、跳线等工程操作的详细设计和施工方案。
本文将介绍光伏电站电气施工方案的主要内容和关键要点。
二、电气施工方案设计1.电气布线设计光伏电站的电气布线设计是保证电能的传输和分配的关键环节。
在设计过程中，需要考虑以下方面：–电气设备的位置和布局，确保光伏电站的电气设备能够合理的布置；–电缆的敷设路径和截面积的计算，确保电缆能够满足设计负载的要求；–外界环境因素的考虑，如环境温度、湿度、防火要求等。
2.电气接线设计光伏电站的电气接线设计是确保电能传输连续可靠的关键环节。
在设计过程中，需要考虑以下方面：–各电气设备之间的连线方式，如并联、串联等；–电气设备与电缆之间的接头方式，如焊接、插接等；–电缆终端的固定和保护方式，确保接线能够耐受外界的振动和冲击。
3.电气跳线设计光伏电站的电气跳线设计是为了满足电能输送和分配的需求。
在设计过程中，需要考虑以下方面：–各电气设备之间的跳线方式，如直接跳线、间接跳线等；–跳线的截面积和电阻的计算，确保跳线能够满足设计负载的要求；–跳线的固定和保护方式，确保跳线能够耐受外界的振动和冲击。
三、施工注意事项1.安全施工光伏电站电气施工过程中，安全施工是最重要的保障措施。
施工人员应严格遵守电气安全规范，佩戴个人防护用品，确保施工过程中不发生电击和火灾等事故。
2.质量控制光伏电站电气施工的质量控制是保证电气系统正常运行的重要环节。
施工过程中，需要进行实验、调试和检测，确保电气设备、电缆和跳线等的质量符合设计要求。
3.进度管理光伏电站电气施工是一个复杂的过程，需要合理安排施工进度，确保工程的顺利进行。
施工人员应根据项目计划和施工图纸，合理分配人员和资源，及时解决施工中的问题和困难。
一、工程概况本项目为XX地区光伏发电项目，总装机容量为XX兆瓦。
工程地点位于XX地区，占地面积XX平方米。
项目采用单晶硅光伏组件，逆变器型号为XX，电池组件数量为XX块，逆变器数量为XX台。
本项目施工工期为XX天。
二、施工准备1. 施工组织机构成立光伏发电项目施工领导小组，负责项目的全面管理。
下设施工、技术、质量、安全、物资、后勤等职能部门。
2. 施工人员施工人员应具备相应的专业知识和技能，通过培训考核合格后上岗。
施工人员配备如下：（1）施工人员：XX人（2）技术员：XX人（3）质检员：XX人（4）安全员：XX人3. 施工材料及设备（1）光伏组件：XX块（2）逆变器：XX台（3）支架：XX套（4）电缆：XX千米（5）电缆桥架：XX套（6）配电柜：XX台（7）接地线：XX套（8）其他辅助材料4. 施工图纸及技术资料施工前应准备好施工图纸、技术资料、设备说明书等。
三、施工工艺及流程1. 施工工艺（1）基础施工：根据设计图纸要求，进行光伏组件基础、逆变器基础、电缆沟道等基础施工。
（2）支架安装：按照设计图纸要求，安装光伏支架，确保支架牢固、稳定。
（3）组件安装：将光伏组件安装在支架上，确保组件安装牢固、水平。
（4）逆变器安装：按照设计图纸要求，安装逆变器，确保逆变器安装牢固、接线正确。
（5）电缆敷设：按照设计图纸要求，敷设电缆，确保电缆敷设整齐、安全。
（6）配电柜安装：按照设计图纸要求，安装配电柜，确保配电柜安装牢固、接线正确。
（7）接地系统：按照设计图纸要求，安装接地系统，确保接地系统可靠、安全。
2. 施工流程（1）施工准备：熟悉施工图纸，制定施工方案，组织施工人员、设备、材料进场。
（2）基础施工：按照设计图纸要求，进行光伏组件基础、逆变器基础、电缆沟道等基础施工。
（3）支架安装：安装光伏支架，确保支架牢固、稳定。
（4）组件安装：将光伏组件安装在支架上，确保组件安装牢固、水平。
（5）逆变器安装：安装逆变器，确保逆变器安装牢固、接线正确。

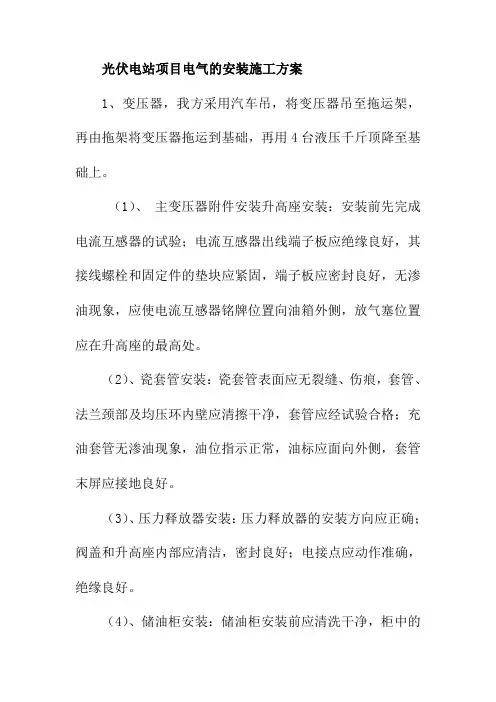

光伏电站项目电气的安装施工方案1、变压器，我方采用汽车吊，将变压器吊至拖运架，再由拖架将变压器拖运到基础，再用4台液压千斤顶降至基础上。
（1）、主变压器附件安装升高座安装：安装前先完成电流互感器的试验；电流互感器出线端子板应绝缘良好，其接线螺栓和固定件的垫块应紧固，端子板应密封良好，无渗油现象，应使电流互感器铭牌位置向油箱外侧，放气塞位置应在升高座的最高处。
（2）、瓷套管安装：瓷套管表面应无裂缝、伤痕，套管、法兰颈部及均压环内壁应清擦干净，套管应经试验合格；充油套管无渗油现象，油位指示正常，油标应面向外侧，套管末屏应接地良好。
（3）、压力释放器安装：压力释放器的安装方向应正确；阀盖和升高座内部应清洁，密封良好；电接点应动作准确，绝缘良好。
（4）、储油柜安装：储油柜安装前应清洗干净，柜中的隔膜应完整无破损。
（5）、油位表安装：油位表动作应灵活，油位表的指示必须与储油柜的真实油位相符，不得出现假油位。
油位表的信号接点位置正确，绝缘良好。
净油器安装：内部应擦拭干净，吸附剂应干燥，其滤网安装方向应正确并在出口侧；油流方向应正确。
散热器、油泵、油流继电器安装：打开散热器两端管口密封，其内部应清洁，外部无损伤，安装前用合格的绝缘油经净油机循环冲洗干净，安装完毕后应即注满油。
油泵转向应正确，转动时应灵活无异常噪声、振动或过热现象。
油流继电器应经校验合格，安装方向正确。
（6）、吸湿器安装：吸湿器与储油柜间的连接管的密封良好，管道应畅通，吸湿剂应干燥，油封油位应在油面线上。
气体继电器安装：气体继电器安装前应校验合格，安装时其顶盖上标志的箭头应指向储油柜，其与连通管的连接应密封良好。
（7）、测温装置的安装：温度计安装前应进行校验，信号接点应动作正确，导通良好；顶盖上的温度计座内应注以合格变压器油，密封应良好。
2、配电装置施工与电气盘、柜安装有关的建筑物、构筑物的建筑工程质量，要符合国家现行的招考式程施工及验收；屋顶、楼板施工完毕，不得渗漏；结束室内地面工作，室内沟道无积水、杂物；预埋件及预留孔符合设计要求，预埋件牢固；门窗安装完毕：进行装饰工作时有可能损坏已安装设备或设备安装后不能再进行施工的装饰工作全部结束；装有空调式通风装置等特殊设施的，须安装完毕，投入运行。
光伏电站电气设备安装工程专项施工方案1. 引言光伏电站电气设备安装工程是光伏发电系统建设的重要环节，它涉及到光伏组件、逆变器、配电箱等关键设备的安装和调试工作。
本文档旨在提供一个详细的施工方案，以确保光伏电站电气设备安装工程的顺利进行。
2. 施工过程概述本施工方案分为以下几个关键步骤：2.1 设备准备在光伏电站电气设备安装工程开始之前，应确保所有所需设备和材料齐备，包括光伏组件、逆变器、配电箱、线缆、接线端子等。
所有设备和材料应根据规格要求进行验收，并妥善存放在指定的场所。
2.2 基础施工基础施工是确保光伏电站电气设备稳固安装的关键环节。
在基础施工中，应根据设计要求进行地基开挖、基础浇筑和设备支架的安装。
2.3 设备安装设备安装是整个电气设备安装工程的核心任务。
在设备安装过程中，应按照设计要求进行光伏组件、逆变器、配电箱等设备的安装和固定，注意设备之间的连接方式和安全要求。
2.4 线缆敷设线缆敷设是保证光伏电站电气设备正常运行的重要环节。
在线缆敷设过程中，应根据设计要求进行线缆铺设、连接和绝缘处理。
2.5 绝缘测试绝缘测试是确保光伏电站电气设备安全运行的重要环节。
在绝缘测试过程中，应使用专业的测试仪器对线缆和设备的绝缘阻抗进行测试，并确保测试结果符合规定的要求。
2.6 系统调试系统调试是光伏电站电气设备安装工程最后的环节。
在系统调试过程中，应按照设计要求对光伏组件、逆变器、配电箱等设备进行连接和调试，并确保电站系统能够正常运行。
3. 施工要求为确保光伏电站电气设备安装工程的质量和安全，以下是施工要求的总结：3.1 遵循设计要求施工人员应严格按照设计要求进行施工，包括设备安装位置、线缆敷设路径、连接方式等。
任何与设计要求不符的情况必须及时汇报，并得到设计人员的确认和修改。
3.2 安全施工施工人员应严格遵守安全操作规程，佩戴个人防护设备，确保施工过程中不发生人身伤害和设备损坏。
任何发现的安全隐患应立即报告并采取相应的措施进行解决。

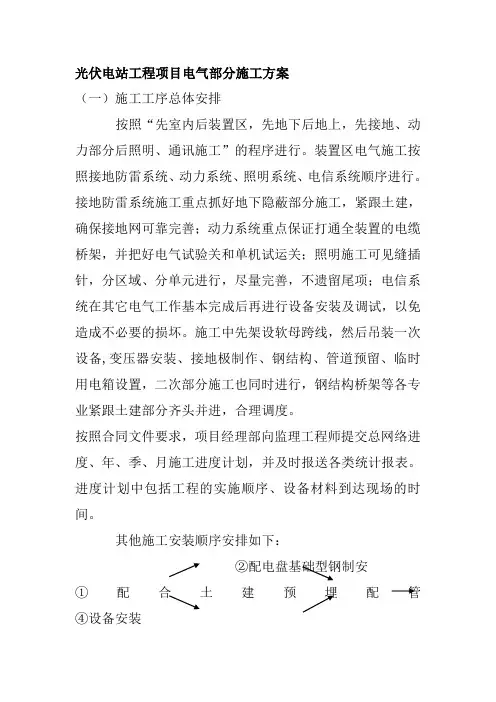

光伏电站工程项目电气部分施工方案（一）施工工序总体安排按照“先室内后装置区，先地下后地上，先接地、动力部分后照明、通讯施工”的程序进行。
装置区电气施工按照接地防雷系统、动力系统、照明系统、电信系统顺序进行。
接地防雷系统施工重点抓好地下隐蔽部分施工，紧跟土建，确保接地网可靠完善；动力系统重点保证打通全装置的电缆桥架，并把好电气试验关和单机试运关；照明施工可见缝插针，分区域、分单元进行，尽量完善，不遗留尾项；电信系统在其它电气工作基本完成后再进行设备安装及调试，以免造成不必要的损坏。
施工中先架设软母跨线，然后吊装一次设备,变压器安装、接地极制作、钢结构、管道预留、临时用电箱设置，二次部分施工也同时进行，钢结构桥架等各专业紧跟土建部分齐头并进，合理调度。
按照合同文件要求，项目经理部向监理工程师提交总网络进度、年、季、月施工进度计划，并及时报送各类统计报表。
进度计划中包括工程的实施顺序、设备材料到达现场的时间。
其他施工安装顺序安排如下：②配电盘基础型钢制安①配合土建预埋配管④设备安装③支架制安、灯具安装⑤电缆敷设校接线⑥单体设备调试⑦系统摸拟试验⑧试车⑨收尾工作完善⑩竣工、交付生产(二) 电气工程施工规范依据IEC 《国际电工协会标准》GB50058-92 《爆炸和火灾危险环境电力装置设计规范》GB50057-94 《建筑防雷设计规范》GBJ65-83 《工业与民用电力装置的接地设计规范》SH3079-2000 《石油化工静电接地设计规范》GB50053-94 《10KV及以下变电所设计规范》GB4728-85 《电气图形符号》HGJ530-90 《化工企业电力设计图形和文字符号统一规定》SH3038-2000 《石油化工企业生产装置电力设计技术规范》(三)主要工序的施工方法（1）变压器及发电机的安装施工方法变压器的安装质量直接影响整个变电站的运行质量。
因此，变压器的安装要，严格按照规范、规程以及作业指导书进行检查、保管、安装。

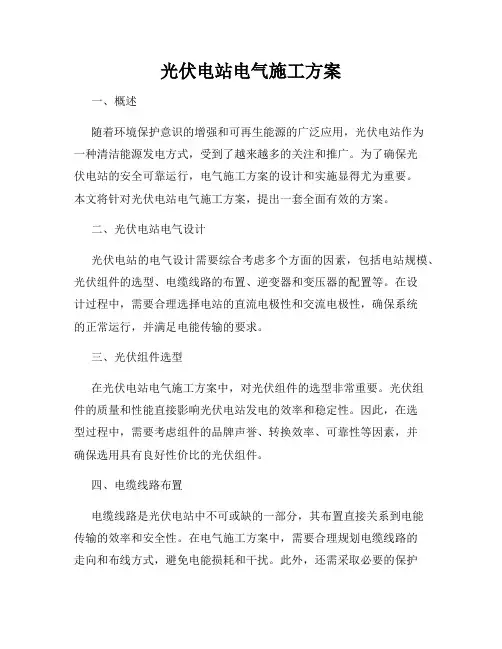

光伏电站电气施工方案一、概述随着环境保护意识的增强和可再生能源的广泛应用，光伏电站作为一种清洁能源发电方式，受到了越来越多的关注和推广。
为了确保光伏电站的安全可靠运行，电气施工方案的设计和实施显得尤为重要。
本文将针对光伏电站电气施工方案，提出一套全面有效的方案。
二、光伏电站电气设计光伏电站的电气设计需要综合考虑多个方面的因素，包括电站规模、光伏组件的选型、电缆线路的布置、逆变器和变压器的配置等。
在设计过程中，需要合理选择电站的直流电极性和交流电极性，确保系统的正常运行，并满足电能传输的要求。
三、光伏组件选型在光伏电站电气施工方案中，对光伏组件的选型非常重要。
光伏组件的质量和性能直接影响光伏电站发电的效率和稳定性。
因此，在选型过程中，需要考虑组件的品牌声誉、转换效率、可靠性等因素，并确保选用具有良好性价比的光伏组件。
四、电缆线路布置电缆线路是光伏电站中不可或缺的一部分，其布置直接关系到电能传输的效率和安全性。
在电气施工方案中，需要合理规划电缆线路的走向和布线方式，避免电能损耗和干扰。
此外，还需采取必要的保护措施，如敷设防火、防腐的电缆管道和使用防水接头等，以确保电缆的可靠性和耐久性。
五、逆变器和变压器配置逆变器和变压器作为光伏电站的主要设备，起着关键的作用。
在电气施工方案中，需要合理配置逆变器和变压器的数量和类型，满足光伏组件输出电压与输电网电压的匹配要求。
同时，还需根据电站的容量和运行要求，选择逆变器和变压器的额定功率和效率，确保系统运行的稳定性和可靠性。
六、安全保护措施光伏电站电气施工方案中，安全保护措施是至关重要的。
在设计和实施过程中，需要考虑系统的过载保护、短路保护、漏电保护等安全功能，以确保电气设备的安全运行。
此外，还需按照相关标准和规范，进行接地设计和接地检测，防止静电和雷击等不可预见的风险。
七、监测与维护系统为了确保光伏电站的长期稳定运行，电气施工方案中还需要考虑监测与维护系统的建设。
光伏电站电气设备安装工程专项施工方案一、工程概况二、施工准备1.人员准备：根据工程规模和需求，组建工程施工队伍，包括工程师、技术人员、施工人员等，确保施工人员具备相应的资质和经验。
2.材料准备：根据工程施工需求，准备好所需的电气设备、电缆、电线、配电柜等材料，并根据设备清单进行验收，确保数量和质量符合要求。
3.设备准备：对施工所需设备进行清点和检查，包括吊车、推车、起重机等，确保设备完好并具备使用条件。
4.施工方案准备：进行详细的施工方案编制，包括安装顺序、工序要求、设备调试步骤等，确保施工过程有序进行。
5.安全防护准备：制定施工安全方案，包括施工现场的安全警示标识、安全教育培训和必要的安全防护设施，确保施工过程中的安全问题得到有效控制。
三、施工工序1.变电站安装：按照变电站的布置规划将开关设备、变压器、电容器等进行安装，在安装过程中要确保设备之间的间距、接线等符合设计要求。
2.开关站安装：按照设计要求进行开关站的安装，包括安装箱体、设备固定、接线以及连接调试等工作，保证开关站安装质量和性能。
3.逆变器安装：按照设计要求将逆变器进行安装和接线，确保逆变器的正常工作和发电效果。
4.配电柜安装：根据设计要求，将配电柜进行安装和接线，确保电能的分配与控制。
5.电缆敷设：根据设计要求和敷设线路图，进行电缆敷设工作，包括电缆铺设、接头制作、牵引等工作，确保电缆的安装质量和可靠性。
6.设备调试：按照设备调试方案进行设备的调试工作，包括设备的连接调试、功能测试、运行参数调整等，确保设备的正常工作和发电效果。
四、施工要点1.安全施工：在施工过程中要严格遵守安全操作规程，做好安全防护工作，包括佩戴安全帽、防护眼镜等个人防护用品，保持施工现场的整洁和安全，防止事故发生。
2.施工质量：施工过程中要确保设备的安装质量和性能，包括接线的牢固性、设备固定的稳定性等，以及设备的正常运行和工作效果。
3.施工进度：在施工过程中要严格控制施工进度，按照施工方案和任务书完成工序，确保施工工期的合理安排和施工质量的保证。
光伏项目电气设备施工方案1施工作业条件1.1 现场环境准备做好场地交接工作，要求施工场地具备水、电、道路通行、场地平整等基本施工条件；同时清除现场障碍物，并对现场周围做好必要的围挡和防护。
1.2 文件准备a.做好施工图纸等资料交接、交底工作。
b.场地交接完毕，手续齐全。
2施工方法、步骤及作业程序2.1技术准备a.施工图纸齐全，并由技术负责人组织进行图纸会审，确认图纸无问题。
b. 施工场地能够满足施工要求，材料和设备均已到货。
C.施工技术措施编制、审批完毕并下发。
d.技术人员按照施工技术措施，对施工人员进行技术、安全交底。
2.2 工序交接安装前，项目部QA/QC、技术人员共同对基础进行验收，合格后与土建专业办理工序交接单。
2.3 施工方案a.施工准备场地准备：检查设备（配电柜、箱、盘）的基本尺寸和位置，预留孔位的尺寸和位置，就近放置设备。
人员组织：技术负责人、安装负责人、安全、质量负责人、技术人员。
工具及材料：起重机、焊机、柜体运输及安装工具等。
b.35kV开关柜安装D安装前控制措施：①安装前请将设备放置在安装位置附近，避免二次操作造成外观损坏；②设备周围应设置围栏，防止设备损坏；③对于装有小零件的盒子，开箱后将设备放回盒子中进行检查；2) 开关柜外观检查：①观察柜体表面油漆是否完好,颜色是否一致,柜体外壳是否有挤压变形；②检查电气设备型号、规格是否符合设计要求；③检查仪表、继电器、电路板、风扇、接线端子、连接螺栓等机柜内的其他设备和部件。
正常情况下，不应有缺损、脱落、生锈等现象；④配电柜内母线检查：母线表面应平整光滑，不应有裂纹、皱纹、夹杂物、变形和扭曲，各标志应清晰，配件齐全；⑤母线支撑绝缘子及金具应完好；3) 将开关柜放置到位：①按照间距数用液压小车将机柜拖至安装现场，并将柜子放在基础上；②托盘柜就位后，从与母线托盘相连的托盘开始安装，与母线托盘相连的两个托盘柜成一排；4) 母线及母线托盘安装：母线安装前应首先检查母线搭接螺栓连接面是否平整，涂层不应有麻点皮剥落，搭接未覆盖部分表面处理应符合下列要求：①铜与铜在干燥的室内可以直接连接。
洛阳丰曌60MWp光伏电站项目电气施工方案编制人:审核人:审批人:建设单位：洛阳丰曌新能源有限公司监理单位：常州正衡电力工程监理有限公司施工单位：西藏东旭电力工程有限公司编制日期：年月日1电站概况洛阳丰曌新能源有限公司60MWp光伏电站项目，项目位于洛阳市新安县五头镇，项目占地205.12公顷，中心位置地理坐标为东经112.23°，北纬34.79°，结合新安县丰富太阳能资源，荒山荒地建设分布式太阳能资源。
距洛阳市40km，距310国道15km，距连霍高速10km，；区域内现有南北向道路3条，东西向道9条，形成3纵9横交通网，项目总装机容量为60MWp，占地面积约为205.12公顷，是一座大型光伏并网电站。
洛阳丰曌60MWp光伏发电项目采用两级升压方式，选用120台500kWp逆变器变压后，经60台容量为1MV A的35/0.315kV的变压器，升压至35kV，经35kV高压电缆至光伏电站内升压站，经一台63MV A主变升压至110kV，通过1回110kV 线路接入110kV王祥站110kV 侧。
光伏电站110kV升压站110kV配电装置采用线变组接线方式，35kV采用单母线接线方式，规划出线l回，接入王祥110kV变电站的110kV侧，导线采用LGJ-240，线路长度约12km。
电站内安装动态无功补偿SVG装置（10kV，14MVar)。
施工主要有110kV升压站内建(构)筑物主要包括主控楼、35kV配电室、110kVGIS、、SVG、消弧接地变、施工用水井和组件区域基础等。
2 环境条件新安县位于东亚季风气候区，属暖温带大陆季风气候，四季分明，干湿季节明显，光照充足。
春季干旱多风；夏季盛行偏南风，炎热多雨；秋季天气清爽，冷暖适中；冬季多偏北风，受极地大陆气团影响，多晴寒天气。
新安县年平均气温为14.7℃，平均无霜期为202天。
冻土深度0.37m。
表1.2-1 环境数据统计3 交通运输新安县距离洛阳较近，区位优越，交通便利。
距离洛阳北郊机场20km，距省会郑州北100km，穿境而过的陇海铁路、连霍高速公路、青银高速公路、310 国道、318省道构成了连通国内大中城市的交通网。
新安县境内县乡公路2683km，全面实现了村村通油路、通客车。
连霍高速公路新安县境内通过，并设有出入口。
太阳能电场设备主要是电池组件、钢支架、变压器等，这些设备可通过汽车运输方式运至电场，所以本工程交通运输只考虑公路运输条件。
工程建设地点距离新安县仅6km，距离通往五头镇的310省道15km，距离连霍高速10km，交通条件便利，现状交通设施较好，满足建设期间物资设施的运送能力，具备便利的公路运输条件。
厂区大门朝西，直通现有道路。
4 汇流箱安装1. 设备检查检查设备外观有无明显破损，按装箱单清点资料、合格证、附件、备品备件等是否齐全，检查设备固定螺丝、元器件、端子、线头、标签等有无脱落，结构有无裂纹。
2. 设备安装(1)汇流箱安装按相关技术规范及设备供应商技术要求进行安装，汇流箱采用立式，安装方式采用挂式安装，采用焊接或螺栓固定(2) 设备接地及其它相关技术规范要求进行。
(3) 电缆安装按相关技术规范要求进行。
(4) 将光伏防雷汇流箱按原理及安装接线框图接入光伏发电系统中后，应将防雷箱接地端与防雷地线或汇流排进行可靠连接，连接导线应尽可能短直，且连接导线截面积不小于6mm2 多股铜线与接地母线直连。
(5) 接线时需要拧开防水端子，然后接入连线至保险丝插座，然后拧紧螺丝，固定好连线，最后拧紧外侧的防水端子。
(6) 输入输出均不能接反。
(7)进线电缆截面一般为2X4mm2，出线电缆缆芯截面ζ2X95mm2，通信电缆为屏蔽双绞线。
3. 汇流箱试验现场试验包括如下:(1) 直流电缆绝缘测试。
(2) 熔断器测试。
(3) 通信的检查。
(4) 电源检查。
(5) 绝缘电阻测试。
(6) 汇流箱显示及控制功能试验，包括汇流箱信息显示功能、与计算机监控系统的信息上传功能等。
4. 汇流箱验收验收具备的条件:(1)电缆布置整齐无交叉，标识、标牌齐全正确。
(2) 外观干净、无灰尘。
(3) 电缆防护管整齐、无损坏。
验收资料:提交安装记录: 现场调试、试验记录。
5逆变器安装调试每台1000kW逆变器组成一个lMW单元，连同直流配电柜组成一套预装箱式逆变单元。
每台直流配电柜按照1000kW配电单元设计，与对应的500kW并网逆变器匹配；每台逆变器与24台汇流箱组成1MW逆变单元。
1.施工前准备要充分施工前技术人员深入现场，检查逆变器有关的土建基础工程完成情况要符合逆变器安装要求，施工现场道路通畅清洁，施工现场照明照度达到要求，土建预留电缆沟符合设计要求。
深刻理解设计技术要求及要点，对施工细节做到心中有数，充分考虑施工中的难点，施工材料、设备准备充分、齐全。
并组织骨干施工人员进行详细技术交底。
2. 逆变器的倒运及就位由于逆变器基础交面时间不一致导致预装式逆变器不能按照每个方阵的数量卸车到指定基础面上，且预装式逆变器是相对体积较大重量较大的集装箱设备，如逆变器基础交面及时，逆变器可以直接运用吊车就位。
若交面不及时，就行把设备卸车在土建基础旁，尽量减少设备的二次倒运，节约成本，并做好设备的防护工作。
3. 预装式逆变器就位与电缆安装逆变器采用整体吊装，在逆变器基础交面完好后可以直接吊装就位。
预装箱设置电缆进出口，根据设计电缆型号敷设逆变器至箱变低压侧电缆，并制作好电缆头，直流配电柜是与逆变器为一体，其内部连接由厂家出厂时已完成。
4. 逆变器调试(1)现场试验项目吹口下:1) 并网电流谐波、直流分量试验2) 逆变器显示及控制功能试验，包括逆变器信息显示功能、与计算机监控系统的信息上传功能及远程功率控制功能等3) 远程开关机、自动开关机4) 短时中断和电压变化的抗扰度试验5) 过/欠压试验6) 过/欠频试验7) 恢复并网试验8) 过流保护试验9) 防反放电保护试验10)极性反接保护试验11)过载保护试验12)电网断电保护(孤岛效应保护)13)直流过压保护14)接地故障保护(漏电保护)15)过流保护16)逆变器自身故障保护17)防雷保护18)低电压穿越功能(电网电压跌落)19)绝缘电阻测定20)绝缘强度测定21)过载保护22)过热保护23)其它试验及测试(2) 试验步骤:1) 调试前检查控制电源已经连接到位并已送电，确认直流盘柜低压交流盘柜的送电已经完毕。
2) 合低压交流柜侧空开，用万用表在逆变器侧测量网侧电压和频率是否满足并网要求(电网线电压允许范围: AC250V-362V(额定电压AC270V，电网频率允许范围:47.5Hz-51.5Hz) (招标文件预装式逆变器技术规范书要求)。
3) 闭合并网逆变器电网侧开关，在直流侧断路器断开的情说下，观察并网逆变器的上电和LCD 监控界面显示情况，留意并网逆变器启动是否正常，是否符合并网要求。
4) 先任意合上直流配电柜至并网逆变器之间的一个直流输出开关，在并网逆变器侧检查直流电压的极性是否正确，直流电压是否满足逆变器的并网需求。
5) 合并网逆变器直流侧2 个输入断路器，拔出控制模块输出总线，启动逆变器进行虚拟并网，查看逆变器的控制软件部分是否工作正常。
6) 如果虚拟并网测试通过后，停止逆变器工作，断开逆变器交流侧开关，恢复(插入)控制模块输出总线，再次启动并网逆变器，进行小功率情况下逆变器的运行测试。
7) 合上直流配电柜所有接入汇流箱的直流开关，在大功率情况下查看逆变器的运行情况。
8) 功能测试:通过按键操作，测试逆变器开关机测试;利用紧急停机按钮，测试逆变器紧急停机是否正常。
检测电流电压与实际相符，功率显示正确。
6 箱式变压器安装、高压电缆敷设及试验1.施工前准备施工前技术人员深入现场，检查与箱式变压器有关的土建基础工程完成情况要符合箱式变压器吊装要求，施工现场道路通畅清沽，施工现场照明照度达到要求，土建预留电缆洞符合设计要求。
箱式变压器基础土建施工遗留物清理干净，满足安全文明施工要求。
电缆敷设时准备好足够的施工人员。
2. 箱式变压器安装前检查设备本体安装位置正确、附件齐全、外表清洁、固定可靠、操作机构、闭锁装置动作灵活，位置指示正确、油漆完整、相色标志正确、接地可靠。
3. 箱式变压器施工准备(1)箱式变压器布置在集装箱式预装式逆变器设备旁侧，安装环境应满足设备技术要求和相关规范标准要求。
(2) 承包人应充分考虑施工期间现场的安全、消防措施，为满足上述措施应配置相应的设施、器材、人员并建立管理制度。
(3) 箱式变压器本体运到现场后，承包人应检查所有附件应齐全，无锈蚀及机械损伤，密封应良好。
箱式变压器运输、装卸、就位过程中承受三个方向的冲击力不超过3g的加速度(g 为重力加速度)。
(4) 检查确认后还应负责变压器及附属设备在现场的储存、保管工作。
(5) 技术准备: 箱式变压器试验合格证明书，包括电气试验和变压器安装说明书；变压器安装作业指导书；施工图纸；变压器保管记录。
4. 箱式变压器就位安装箱式变压器到货后基础具备吊装的就直接吊装就位，不具备吊装的将其吊至基础旁边做好防护，待具备吊装时在将其吊装就位。
箱式变压器采用25吨吊车安装到位，箱式变就位后，安装检查符合箱式变验收规范要求。
5.箱式变压器试验对于箱式变压器的相关测试，将按照《电气装置安装工程电气设备交接试验标准》GB 50150-2006 的相关规定，完成对箱式变压器的箱变变比误差测试、直流电阻测试、绝缘检查、变压器主体部分工频耐压的测试以及完成对箱式变避雷器的绝缘电阻测试、直流参考电压的测量和75%直流参考电压下直流泄露电流的测量，并及时对箱式变的各项功能进行测试。
6. 35kV 高压电缆敷设电缆沟形成后，由于电缆敷设长度不一致、具体的路径也不一样，无法采用机械只能按照设计图纸将电缆用人工敷设。
电缆敷设时用吊车将电缆盘吊起，人工将电缆上肩一次排开把电缆敷设到位。
保护电缆外皮不受损伤。
电缆固定采用尼龙绳绑扎，敷设完毕后开始固定和绑扎；然后开始制作高压电缆终端，完成后可以进行电缆高压试验。
7. 高压电缆头制作及实验(1)电缆敷设完成后，进行终端头制作。
电缆终端头是35kV 电压等级，制作时一定要注意质量和美观，高压电缆终端全部采用35kV 冷缩高压电缆终端，其特点如下：1)全冷缩技术:全套产品采取最先进的全冷缩技术，无需动火及特殊工具，也不用费力地推，安装时，只需将线芯抽去，弹性橡胶体便迅速收缩并紧箍于所需安装部位。
2)绝缘可靠：采用进口液体硅橡胶，确保优良的绝缘性和高恢复弹性，安装后始终保持对电缆本体合适的径向压力，使内界面结合紧密，不会因电缆运行时的呼吸作用而产生电击穿。
3) 密封性好:中间接头采取独有的三重密封工艺，加上硅橡胶优良的密封性及憎水性，杜绝因大气环境造成的运行事故。
