化工企业设备防雷及接地要求.docx

化工设备的防雷要求（1）当罐顶钢板厚度大于4mm，且装有呼吸阀时，可不装设防雷装置。

但油罐体应作良好的接地，接地点不少于2处，间距不大于30m，其接地装置的冲击接地电阻不大于30。

（2）当罐顶钢板厚度小于4mm时，虽装有呼吸阀，也应在罐顶装设避雷针，且避雷针与呼吸阀的水平距离不应小于3m，保护范围高出呼吸阀不应小于2m。

（3）浮顶油罐（包括内浮顶油罐）可不设防雷装置，但浮顶与罐体应有可靠的电气连接。

（4）非金属易燃液体的储罐应采用独立的避雷针，以防止直接雷击。

同时，还应有感应雷措施。

避雷针冲击接地电阻不大于30。

（5）覆土厚度大于0.5m的地下油罐，可不考虑防雷措施，但呼吸阀、量油孔、采气孔应做良好接地。

接地点不少于2处，冲击接地电阻不大于10。

（6）易燃液体的敞开贮罐应设独立避雷针，其冲击接地电阻不大于5。

（7）户外架空管道的防雷：①户外输送可燃气体、易燃或可燃体的管道，可在管道的始端、终端、分支处、转角处以及直线部分每隔100m处，每处接地电阻不大于30。

②当管道与爆炸危险厂房平行敷设的间距小于10m时，在接近厂房的一段，其两端及每隔30m40m应接地，接地电阻不大于20。

③当管道连接点（弯头、阀门、法兰盘等），不能保持良好的电气接触时，应用金属线跨接。

④接地引下线可利用金属支架。

若是活动金属支架，在管道与支持物之间必须增设跨接线；若是非金属支架，必须另作引下线。

⑤接地装置可利用电气设备保护接地的装置。

化工设备的防雷要求（二）是指在化工生产过程中，通过采取一系列措施来保护设备及周围环境免受雷击的影响。

化工设备通常包括厂房、设备和管线等，在化工生产中起到重要的作用。

由于雷击带来的电流、电压冲击等因素，容易对化工设备造成损坏，甚至引发火灾、爆炸等严重后果。

因此，在化工设备的设计、安装和使用过程中，必须严格遵循防雷要求，以确保设备和生产的安全稳定运行。

下面将详细介绍化工设备的防雷要求。

一、了解雷电特性雷电产生于云与云之间，云与地之间，并通过空气中的离子和电荷相互作用而形成。

2023年化工企业设备防雷及接地要求随着科学技术的不断发展，化工企业在生产过程中使用的设备越来越复杂和多样化，因此，对设备的防雷及接地要求也日益重要。

以下是2023年化工企业设备防雷及接地要求的详细介绍。

一、防雷要求1. 设备防雷等级要求根据不同类型的设备，化工企业应按照国家相关标准的要求确定设备的防雷等级。

防雷等级的选择应考虑设备的重要程度和所处的环境条件，确保设备在雷电活动时仍能正常运行。

2. 设备内部防雷措施化工企业应在设备内部采取必要的防雷措施，如安装防雷保护装置、使用防雷元件等，防止雷电对设备内部电路的损坏。

同时，在设备间的布置方面，应尽量避免设备之间的电气连接，以减少雷电传导的风险。

3. 设备外部防雷措施化工企业应在设备周围设置有效的外部防雷措施，如安装避雷针、避雷网等。

对于易受雷击的高耸设备，如烟囱、排气管等，还应采取相应的避雷措施，确保其在雷电活动时不受损坏。

4. 设备保护措施化工企业应保证设备的外壳和主要部件具有一定的防雷能力，以防止雷电通过外壳和主要部件对设备内部电路和元件产生影响。

同时，还应对设备进行定期检测和维护，确保其防雷功能的正常运行。

二、接地要求1. 接地设施的建设化工企业应建设完善的接地设施，确保设备与大地之间的电位差维持在安全范围内。

接地设施的建设包括可靠的接地装置、合适的接地导体和良好的接地桩等。

2. 接地系统的连接化工企业应确保接地系统与建筑物的主接地系统连接可靠，并采取适当的接地方式，如水平接地、垂直接地等。

接地系统与建筑物的主接地系统的连接应采用低阻抗连接，确保接地系统的有效性。

3. 接地系统的监测化工企业应对接地系统进行定期监测，确保接地电阻符合要求。

定期检测接地电阻的大小和稳定程度，必要时可以采取补充接地的措施，以提高接地系统的可靠性。

4. 接地设施的维护化工企业应定期对接地设施进行维护，确保其正常运行。

维护工作包括清除接地极附近的杂物、检查接地设施的接触性能、修复受损的接地设施等，以保证接地系统的可靠性和安全性。

化工设备防雷要求范本一、绪论化工设备是指用于化工生产过程中的各种设备，包括容器、管道、泵、阀门等。

由于化工生产涉及到大量的电气设备和静电现象，雷击是一个常见的安全隐患。

为此，制定科学合理的防雷要求对于确保化工生产的安全稳定至关重要。

二、防雷要求1.设备安装（1）化工设备的安装应符合国家相关标准和规范，包括机电安装规范、电气装置安装工程施工与验收规范等。

（2）设备的布置应尽量避免外露在室外，如不可避免，应采取必要的防护措施。

（3）化工设备和电气设备之间应保持良好的接地连接，接地电阻应符合国家相关标准。

2.接地系统（1）化工设备的接地系统应符合国家相关标准和规范，包括《电气设备接地设计规范》等。

（2）接地系统应经过专业设计，并由专业人员进行施工与检验。

接地电阻应达到规定的要求。

（3）接地体的选择应考虑特定工况，如土壤电阻、湿度等因素，并确保接地体的可靠性和稳定性。

3.避雷装置（1）根据化工设备所在地的雷电活动情况，采取合适的避雷措施。

具体包括安装避雷针、避雷网等。

（2）避雷针应安装在高于建筑物和设备的位置，最好是在建筑物顶部，并合理布置，以提高其接地效果。

（3）避雷网应布设在设备周围，保护设备免受雷击的直接影响。

4.电气设备（1）化工设备中的电气设备应符合国家电气安全标准，例如《电气安全规范》等，且应经过专业人员的检查和维护。

（2）电气设备的维护应定期进行，确保其良好的运行状态，防止由于老化或故障引起的雷击风险。

5.设备绝缘（1）化工设备应具备良好的绝缘性能，以避免由于绝缘损坏引起的雷击风险。

（2）对于接地绝缘子、设备绝缘子等关键部件，应定期进行绝缘检测，确保其绝缘性能符合要求。

6.防静电措施（1）化工设备中应采取合适的防静电措施，以减少静电积聚和放电引起的雷击风险。

（2）具体措施包括安装放电棒、接地导线等，以有效地排除静电荷。

三、防雷维护1.定期检查（1）化工设备的防雷系统应定期进行检查和维护，确保各项装置的正常运行。

化工企业设备防雷及接地要求范文一、概述本文旨在对化工企业设备的防雷及接地要求进行详细说明。

化工企业设备的防雷及接地工作对于保障生产的安全稳定具有重要意义。

因此，在进行化工企业设备的防雷及接地工作时，应严格按照相关的规范和要求进行，确保设备正常运行和人身安全。

二、设备防雷要求（一）设备防雷等级的确定根据化工企业设备所处的地理位置、气候条件、设备的功能特点等因素，确定设备的防雷等级。

常见的设备防雷等级有四级，即Ⅰ、Ⅱ、Ⅲ、Ⅳ级。

根据不同等级的要求，确定相应的防雷设施。

（二）防雷设施的设置1. 外部防雷设施根据设备的防雷等级，设置符合国家标准的避雷针、避雷带等外部防雷设施。

避雷针应安装在设备顶部，保证其高度不低于设备高度的1.2倍。

避雷带应安装在设备周围，保证其覆盖的范围可以有效避免雷击。

2. 内部防雷设施根据设备的防雷等级，设置合适的内部防雷设施。

内部防雷设施包括防雷接地装置、防雷接地网等。

防雷接地装置应符合国家标准要求，保证其接地电阻不超过设定值。

防雷接地网应设置在设备周围，保证其连通性和导电性。

（三）防雷设备的维护和检测定期对防雷设备进行维护和检测，确保其正常运行和可靠性。

维护工作包括清洁、保养、修复等。

检测工作包括接地电阻的测量、避雷器的检测等。

对于发现的问题，应及时进行处理和修复。

三、设备接地要求（一）接地系统的设计与布置合理设计接地系统，确保设备的接地有效性。

接地系统应包括设备的主接地体、接地线、接地引线等。

主接地体应设置在地下，保证其质量和导电性。

接地线应与主接地体连接，并与设备周围的金属及工程构筑物接触。

接地引线应安装在设备上，与设备主体连接。

（二）接地电阻的要求接地电阻是评价接地系统有效性的重要指标。

通常要求接地电阻不超过规定值，以确保接地系统的良好导电性。

接地电阻的测量应使用专用的接地电阻测试仪进行，且应定期进行测试，确保接地电阻在允许范围内。

（三）接地系统的维护和检测定期对接地系统进行维护和检测，确保其正常运行和可靠性。

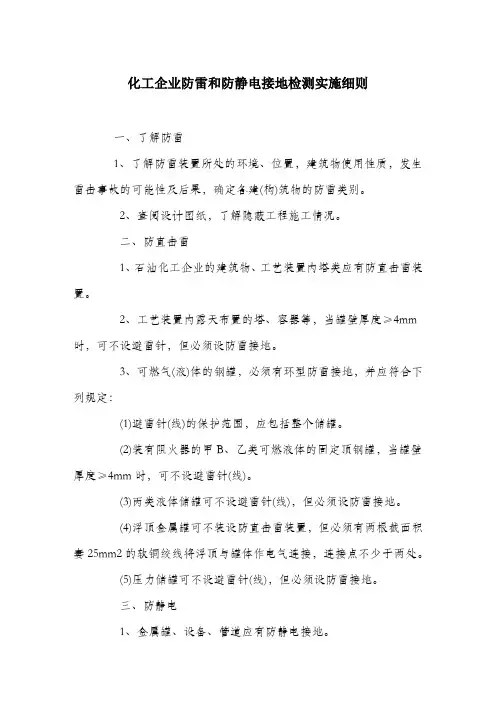

化工企业防雷和防静电接地检测实施细则一、了解防雷1、了解防雷装置所处的环境、位置，建筑物使用性质，发生雷击事故的可能性及后果，确定各建(构)筑物的防雷类别。

2、查阅设计图纸，了解隐蔽工程施工情况。

二、防直击雷1、石油化工企业的建筑物、工艺装置内塔类应有防直击雷装置。

2、工艺装置内露天布置的塔、容器等，当罐壁厚度≥4mm 时，可不设避雷针，但必须设防雷接地。

3、可燃气(液)体的钢罐，必须有环型防雷接地，并应符合下列规定：(1)避雷针(线)的保护范围，应包括整个储罐。

(2)装有阻火器的甲B、乙类可燃液体的固定顶钢罐，当罐壁厚度≥4mm时，可不设避雷针(线)。

(3)丙类液体储罐可不设避雷针(线)，但必须设防雷接地。

(4)浮顶金属罐可不装设防直击雷装置，但必须有两根截面积妻25mm2的软铜绞线将浮顶与罐体作电气连接，连接点不少于两处。

(5)压力储罐可不设避雷针(线)，但必须设防雷接地。

三、防静电1、金属罐、设备、管道应有防静电接地。

2、可燃气(液)体、可燃固体的管道在下列部位，应有防静电接地：(1)进出装置或设施处。

(2)爆炸危险场所的边界。

(3)管道泵及其过滤器、缓冲器等。

3、可燃气(液)体管道的法兰盘、阀门的连接处，应有金属跨接线。

当法兰盘用5根以上螺栓连接时，法兰盘可不用金属线跨接，但必须构成电气通路。

4、装卸场地应有防静电接地。

四、防雷电感应1、可燃液体储罐的温度、液位等测量装置的信号线，应用铠装电缆或钢管屏蔽，电缆外皮和钢管应与罐体连接。

2、电力和通信线路应用铠装电缆或钢管屏蔽埋地，电缆外皮和钢管应接地，宜安装电涌保护器。

五、接地装置参考设计图纸，向施工员、甲方代表了解接地装置情况，记录下接地体和接地线的材料、规格、数量、布局，并作详细记录。

1、水平接地体埋设深度不小于0.7m，人行通道附近不小于1.0m，垂直接地体长度为1.5-2.5m，间距为5.0m。

当垂直接地体敷设有困难时，可设多根环形水平接地体并互相连通。

化工企业设备防雷及接地要求模版化工企业设备的防雷和接地要求是非常重要的，它是保障设备运行安全的基础措施之一。

为了有效地防止雷击对设备的损害，化工企业需要严格遵守相关的规范与标准，同时制定合理的防雷和接地方案。

本文将根据实际情况，就化工企业设备防雷和接地的要求进行阐述，以供参考。

防雷要求：1. 设备的防雷措施应符合国家电气安全标准要求，并经过合格的专业机构的论证和验收。

2. 设备周围应安装合适的避雷设备，如避雷针、避雷带等，以分散和引导雷电的能量。

3. 在化工企业设备周围应设置足够的接闪装置，用以吸收和释放雷电能量，减轻雷电的危害。

4. 设备的金属部分应采取合适的防雷接地措施，确保设备的良好导电性能。

5. 充分保护设备的环境温湿度，避免极端气候对设备的影响导致雷击风险的增加。

6. 定期检查和维护防雷设备，确保其正常工作状态。

接地要求：1. 设备的接地系统应符合国家电气安全标准要求，并经过合格的专业机构的论证和验收。

2. 设备的金属部分应通过合适的接地装置与地面进行可靠连接，确保设备具备良好的接地性能。

3. 设备接地电阻应符合规定范围内，通常要求不大于5欧姆。

4. 设备的接地回路应采用低阻抗接地方式，以确保在雷击时能够有效地将雷电能流引入地下，减少对设备的影响。

5. 接地装置应避免接触腐蚀物质，如化学物质、湿度等，以保证接地系统的导电连续性。

综上所述，化工企业设备的防雷和接地要求对确保设备的安全运行至关重要。

合理的防雷和接地方案能够有效地减少雷击的风险，保障设备和生产过程的稳定。

因此，化工企业应制定详细的防雷和接地方案，并定期对设备进行检查和维护，以确保其安全可靠的运行。

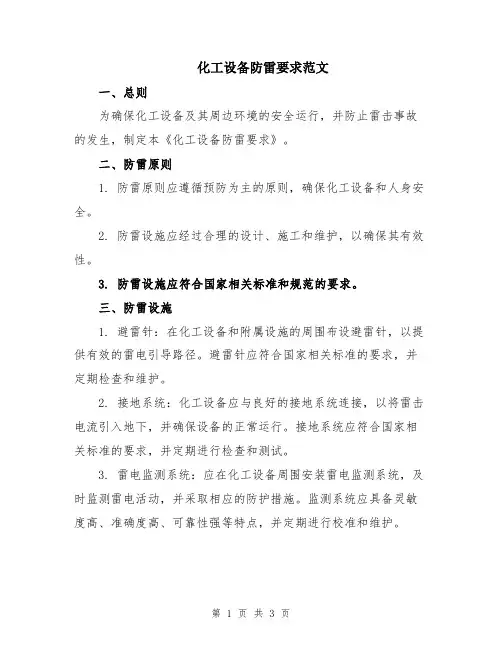

化工设备防雷要求范文一、总则为确保化工设备及其周边环境的安全运行，并防止雷击事故的发生，制定本《化工设备防雷要求》。

二、防雷原则1. 防雷原则应遵循预防为主的原则，确保化工设备和人身安全。

2. 防雷设施应经过合理的设计、施工和维护，以确保其有效性。

3. 防雷设施应符合国家相关标准和规范的要求。

三、防雷设施1. 避雷针：在化工设备和附属设施的周围布设避雷针，以提供有效的雷电引导路径。

避雷针应符合国家相关标准的要求，并定期检查和维护。

2. 接地系统：化工设备应与良好的接地系统连接，以将雷击电流引入地下，并确保设备的正常运行。

接地系统应符合国家相关标准的要求，并定期进行检查和测试。

3. 雷电监测系统：应在化工设备周围安装雷电监测系统，及时监测雷电活动，并采取相应的防护措施。

监测系统应具备灵敏度高、准确度高、可靠性强等特点，并定期进行校准和维护。

4. 防雷设备：根据化工设备的特点和需求，应配置适当的防雷设备，如避雷帽、避雷锤、避雷网等。

防雷设备应符合国家相关标准的要求，并定期检查和更换。

5. 防护建筑物：对于特别重要的化工设备，应在其周围建立防护建筑物，以提供额外的保护措施。

防护建筑物应符合国家相关标准的要求，并定期进行维护。

四、防雷管理1. 设立专门的防雷管理部门，负责化工设备的防雷工作，并制定相应的管理制度和操作规程。

2. 对化工设备进行定期的防雷检查和维护，确保防雷设施的完好性和有效性。

3. 员工培训：对从事化工设备操作和维护的员工进行防雷知识和操作培训，提高员工的防雷意识和应急响应能力。

4. 不定期组织防雷演练，检验防雷设施和操作流程的有效性。

5. 防雷记录：建立防雷设施的检查和维护记录，记录防雷设施的运行状态和维护情况。

五、应急措施1. 在雷电活动频繁的地区，应制定相应的应急预案，以应对可能发生的雷击事故。

2. 发生雷击事故时，应立即采取相应的应急措施，并及时报告相关部门和上级领导。

六、罚则对于未按照本《化工设备防雷要求》进行防雷工作的单位和个人，将依法予以处罚，并承担相应的法律责任。

化工企业设备防雷及接地要求范本为了保障化工企业设备的安全和稳定运行，防止雷击灾害带来的风险和损失，制定了以下化工企业设备防雷及接地要求范本。

1. 防雷设备要求：1.1. 确保化工企业所有设备的防雷装置符合国家相关标准要求，并经过检测合格；1.2. 根据化工企业设备的类别和区域特点，合理选择和布置防雷装置，确保其对雷电进行有效地防护；1.3. 设备防雷装置应具备良好的导电性和耐腐蚀性能，且能够经受住各种恶劣环境和工作条件；1.4. 严禁在设备的防雷装置上任意加装其他设备或器件，以免增加雷击的风险。

2. 接地系统要求：2.1. 确保化工企业所有设备具备良好的接地系统，能够有效地引导和排除雷电和静电；2.2. 接地系统的设计和施工必须符合国家相关标准要求，并经过专业人员的验收；2.3. 接地体应选用导电性能优良的材料，且能够承受实际工作条件下的电流和电压；2.4. 接地系统的接地体要合理分布，避免出现局部电势差过大的情况，防止电流异常集中导致的危险；2.5. 定期对接地系统进行检测和维护，确保其正常运行和良好导电性能。

3. 雷电监测与警报要求：3.1. 在化工企业设备区域内设置雷电监测系统，能够实时监测周围的雷电活动情况；3.2. 监测系统应具备灵敏度高、准确性好、反应快的特点，能够及时预警雷电风险；3.3. 监测系统的设备和仪表要经过校准并保持良好的工作状态，避免错误触发警报；3.4. 根据设备区域的特点和要求，设立合理的警报方式和机制，确保人员能够及时有效地接到雷电预警信息。

4. 员工培训要求：4.1. 所有与化工企业设备防雷及接地相关的人员，必须经过专业培训，并取得相应的资质证书；4.2. 培训内容包括雷电知识和防护要点、接地系统的功能和作用、雷电监测和警报系统的操作和应急处置等；4.3. 定期组织员工进行培训和知识考核，并记录培训的内容和结果；4.4. 员工应熟悉化工企业设备防雷及接地的相关规定和要求，严格按照操作规程进行工作和检查，确保安全生产。

化工企业设备防雷及接地要求为了保障化工企业设备的安全运行，防止雷击造成设备损坏和人员伤亡，需要进行防雷和接地设计。

以下是化工企业设备防雷及接地的一些要求。

1. 防雷设备的选择与安装针对化工企业设备的防雷需求，应根据企业所处地区的雷暴频率和雷电的威力来选择相应的防雷设备。

一般来说，应采用避雷针、避雷网、避雷带等设备进行防护。

这些设备应根据设备种类和位置进行合理布置，以最大限度地减小雷击的可能性。

2. 防雷接地装置的设计与施工针对化工企业设备的防雷需求，需要按照国家相关规定进行接地装置的设计与施工。

接地装置应具备有效导电性和可靠接地功能。

应选择合适的接地材料和接地方式，并根据实际情况进行排布。

接地装置与防雷设备之间需要建立良好的连接，以保证防雷系统的连贯性和稳定性。

3. 安全可靠的电气系统化工企业设备的电气系统应具备良好的耐雷性能。

电气设备应符合国家相关标准和要求，并进行合格检测。

电气系统的设计要考虑雷击对设备的影响，合理设置电气保护装置，如雷击保护器和过电压保护器，以降低雷击造成的损害。

4. 设备的接地与保护化工企业设备的接地是一项重要的防雷措施。

设备的接地应符合国家相关标准和要求，采用有效的接地方式和合适的接地材料。

接地电阻应控制在规定范围内，以确保良好的接地效果。

在设备上设置保护装置或界面保护器，以防止雷击电流进入设备。

5. 定期维护和检测防雷和接地设备需要定期进行维护和检测，以确保其正常运行和有效性。

维护包括设备的清洁、松紧度的检查和损坏的修复等。

检测应包括接地电阻的测量、接地装置的检查等，以评估防雷和接地系统的可行性和稳定性。

综上所述，化工企业设备的防雷和接地要求包括防雷设备的选择与安装、防雷接地装置的设计与施工、安全可靠的电气系统、设备的接地与保护，以及定期维护和检测等方面。

通过合理的设计和施工，并定期进行维护和检测，可以最大限度地减小雷击对设备的影响，确保设备的安全运行。

化工企业设备防雷及接地要求(2020年)Technical safety means that the pursuit of technology should also include ensuring that peoplemake mistakes( 安全技术 )单位：_________________________姓名：_________________________日期：_________________________精品文档 / Word文档 / 文字可改化工企业设备防雷及接地要求(2020年)一、化工设备的防雷要求1、当罐顶钢板厚度大于4mm，且装有呼吸阀时，可不装设防雷装置。

但油罐体应作良好的接地，接地点不少于2处，间距不大于30m，其接地装置的冲击接地电阻不大于30Ω。

2、当罐顶钢板厚度小于4mm时，虽装有呼吸阀，也应在罐顶装设避雷针，且避雷针与呼吸阀的水平距离不应小于3m，保护范围高出呼吸阀不应小于2m。

3、浮顶油罐（包括内浮顶油罐）可不设防雷装置，但浮顶与罐体应有可靠的电气连接。

4、非金属易燃液体的储罐应采用独立的避雷针，以防止直接雷击。

同时，还应有感应雷措施。

避雷针冲击接地电阻不大于30Ω。

5、覆土厚度大于0.5m的地下油罐，可不考虑防雷措施，但呼吸阀、量油孔、采气孔应做良好接地。

接地点不少于2处，冲击接地电阻不大于10Ω。

6、易燃液体的敞开贮罐应设独立避雷针，其冲击接地电阻不大于5Ω。

7、户外架空管道的防雷：①户外输送可燃气体、易燃或可燃体的管道，可在管道的始端、终端、分支处、转角处以及直线部分每隔100m处，每处接地电阻不大于30Ω。

②当管道与爆炸危险厂房平行敷设的间距小于10m时，在接近厂房的一段，其两端及每隔30m-40m 应接地，接地电阻不大于20Ω。

③当管道连接点（弯头、阀门、法兰盘等），不能保持良好的电气接触时，应用金属线跨接。

④接地引下线可利用金属支架。

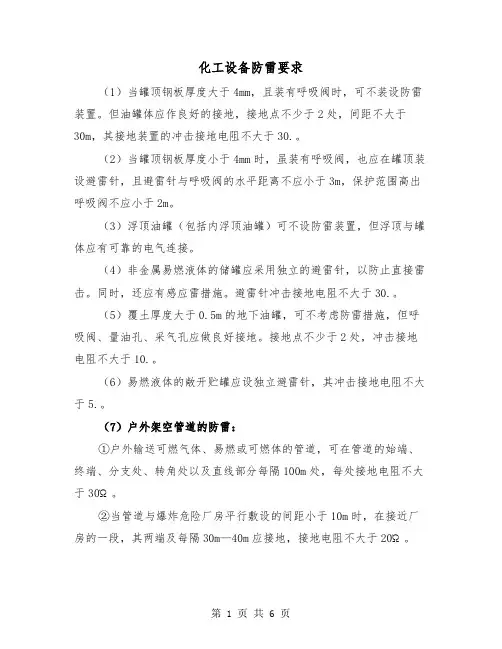

化工设备防雷要求（1）当罐顶钢板厚度大于4mm，且装有呼吸阀时，可不装设防雷装置。

但油罐体应作良好的接地，接地点不少于2处，间距不大于30m，其接地装置的冲击接地电阻不大于30.。

（2）当罐顶钢板厚度小于4mm时，虽装有呼吸阀，也应在罐顶装设避雷针，且避雷针与呼吸阀的水平距离不应小于3m，保护范围高出呼吸阀不应小于2m。

（3）浮顶油罐（包括内浮顶油罐）可不设防雷装置，但浮顶与罐体应有可靠的电气连接。

（4）非金属易燃液体的储罐应采用独立的避雷针，以防止直接雷击。

同时，还应有感应雷措施。

避雷针冲击接地电阻不大于30.。

（5）覆土厚度大于0.5m的地下油罐，可不考虑防雷措施，但呼吸阀、量油孔、采气孔应做良好接地。

接地点不少于2处，冲击接地电阻不大于10.。

（6）易燃液体的敞开贮罐应设独立避雷针，其冲击接地电阻不大于5.。

（7）户外架空管道的防雷：①户外输送可燃气体、易燃或可燃体的管道，可在管道的始端、终端、分支处、转角处以及直线部分每隔100m处，每处接地电阻不大于30Ώ。

②当管道与爆炸危险厂房平行敷设的间距小于10m时，在接近厂房的一段，其两端及每隔30m—40m应接地，接地电阻不大于20Ώ。

③当管道连接点（弯头、阀门、法兰盘等），不能保持良好的电气接触时，应用金属线跨接。

④接地引下线可利用金属支架。

若是活动金属支架，在管道与支持物之间必须增设跨接线；若是非金属支架，必须另作引下线。

⑤接地装置可利用电气设备保护接地的装置。

罐、塔、容器固定设备的接地(1)室外的罐、塔、容器一般已设有防雷接地，可不必单独安装静电接地。

但应按照静电接地的要求进行检查，对大于50M3或直径在2.5m以上的罐、塔、容器接地部分不得少于2处，接地点应对称布置，其间距小于30m。

(2)罐、塔等设备原则上要求在每个部件上进行重复接地，接地线的位置应远离物料的进出口处。

(3)罐、塔、容器内外的各金属部件及进入罐内的工具部件，均应保证有可靠的防静电接地。

•根据《交流电气装置的过电压保护和绝缘配合设计规范》GB50064确定装置、设施所在地雷暴日等级，并结合实际情况制定雷电天气应急响应机制。

•处于多雷区、强雷区的野外作业单位，以及油气钻井、集输站场、大型油库和炼化企业等应建立雷电临近预警系统。

•遇高强闪电或雷雨天气时，室外人员应停止露天作业，及时进入有避雷设施的场所，远离带电设备或其他金属设施；暂停油气装卸作业，关闭油气贮器开口；勘探、开采等野外作业应注重人员和生产设施的雷电防护。

•雷电活动强烈以及经常遭受雷击的杆塔和线路,应采取设置避雷器、降低接地电阻、全程架设避雷线、增加绝缘子或架设耦合地线等防护措施。

•户外场所高大的生产设备，通过框架安置在高处的生产设备和引向火炬的主管道，安置在地面上的大型压缩机，成群布置的机泵等转动设备，在空旷地区的火炬、烟囱，安置在高处易遭受直击雷的照明设施等应落实防直击雷措施。

•大型设备的金属实体（如井架、炉体、塔体、桶仓、构架等）可作为防直击雷的接闪器。

用作接闪器的设备金属壁厚应符合现行国家标准《石油化工装置防雷设计规范》GB50650的相关规定。

转动设备不应用作接闪器。

•生产场所的所有金属的设备、框架、管道、电缆保护层（铠装、钢管、槽板等）和管口等，均应连接到接地装置上。

•储罐的防护护栏、上罐扶（爬）梯、阻火器、呼吸阀、量油孔、人孔、透光孔、法兰等金属附件应与罐体做等电位连接。

•外浮顶金属储罐应采用有效、可靠的连接方式将浮顶与罐体做均的电气连接。

•CNG加气母站和子站的车载CNG储气瓶组拖车停放场地应设置至少两处临时固定防雷接地装置。

•采用屏蔽电缆时，屏蔽层应至少在两端及防雷区交界处做等电位连接并接地。

系统要求只在一端做等电位连接时，应采用两层屏蔽或穿钢管敷设，外层屏蔽或至少应在两端及防雷区交界处做等电位连接并接地。

•保护电气和电子设备的电涌保护器（SPD）应与被保护设备的耐压水平相适应。

谨防危险，安全第一！。

化工企业设备防雷及接地要求化工企业在使用各种设备时，需要考虑到防雷和接地的问题。

由于化工企业的生产环境较为特殊，所以需要特别注意防雷和接地的要求，保证设备能够正常运行，同时保护人员的生命安全，减轻因雷击造成的经济损失。

以下是化工企业设备防雷及接地方面的要求：一、设备防雷要求1. 设备必须设置可靠的防雷装置，防止雷电对设备的直接损坏，同时也要防止雷电通过金属管道等途径对设备产生干扰。

2. 防雷装置的放置必须符合国家标准和行业标准的要求。

3. 对于大型设备和高空设备，需要安装避雷针和积雷装置，降低雷电对设备的危害。

4. 对于易燃易爆环境中的设备，需要采用防爆措施，避免因雷击导致的火灾和爆炸。

5. 对于设备的接地方式需要符合规范要求，避免因接地不良而引发的电压升高和设备被雷击的风险。

二、设备接地要求1. 设备的接地系统应符合相关规定，确保接地电阻不超过规定值，有较好的接地效果，且稳定性好。

2. 接地系统需要经常检查，以确保接地电阻值处于理想范围之内。

3. 确保设备的接地电压不会超过规定范围，以免因接地故障造成人员伤亡和设备损坏。

4. 需要定期检查接地系统的等电位连接状态，避免因连接松动等问题导致电阻升高，从而影响接地效果。

5. 确保设备防雷接地系统可以有效保护设备，避免因雷击或其他电气因素引起的电击等危险情况发生。

在化工企业中，设备的防雷和接地至关重要，对于保证设备正常运行、维持生产秩序和人员安全有着至关重要的作用。

因此，化工企业在使用设备时必须严格遵守国家和行业的规定和标准，采用可靠的防雷和接地措施，确保设备安全、可靠地运行，保护生产和人员安全。

2024年化工企业设备防雷及接地要求
1. 设备防雷要求：
- 安装对外保护装置，如避雷针、避雷带等，以减少雷击的可能性。

- 设备应具备良好的屏蔽措施，以防止雷电的干扰。

- 设备应安装有效的过电压保护装置，如避雷器等，以防止设备因雷击而损坏。

- 设备宜采用防爆型号，以应对可能的爆炸危险。

2. 设备接地要求：
- 设备应建立可靠的接地系统，以确保设备的安全运行。

- 接地系统的电阻应符合相关标准要求，以提供良好的短路电流分布和电压平衡。

- 接地系统应与电力系统的接地系统连接，以实现电流的正常流动。

- 设备的金属外壳应与接地系统连接，以实现设备的泄漏电流和故障电流的导入。

- 设备的接地系统应定期检测和维护，以确保其完好可用。

请注意，以上只是一些一般的要求，具体的化工企业设备防雷及接地要求可能会因不同的地区、工艺和设备类型而有所不同。

建议你查阅相关的行业标准和法规，以确定具体的要求。

另外，在进行任何设备安装、防雷和接地工作之前，请一定要请专业人士进行详细评估和规划，并遵守当地的安全标准和规定。

第 1 页共 1 页。

化工企业设备防雷及接地要求是为了保证化工企业设备的正常运行和员工的安全。

以下是化工企业设备防雷及接地的要求：1. 设备防雷要求：(1) 采用金属外壳或接地体的设备，应保证其接地电阻低于5Ω。

(2) 设备的信号线、电源线和控制线应采用屏蔽线或防雷电缆进行连接，以防止雷电附加电压的干扰。

(3) 对于高敏感度的设备，如计算机、仪器仪表等，应采用防雷避雷器进行保护，以防止雷电过电压的损毁。

(4) 室外设备应配备合适的避雷针或避雷网，以将雷电引入地下或地网。

2. 设备接地要求：(1) 所有金属设备及金属管道应进行接地。

(2) 设备接地电阻不得大于1Ω，特别是对于易燃易爆物质的设备，要求接地电阻更低，通常不得大于0.5Ω。

(3) 接地电阻的测量应采用可靠的仪器进行，且应定期检测和维护，确保接地系统的稳定性。

(4) 设备接地系统应与大地接地系统相互连接，以保证设备的接地效果。

3. 设备维护和检修：(1) 定期对设备的接地系统进行检查，如有发现接地电阻大于要求值，应及时进行修复。

(2) 定期对防雷设备进行检查和维护，如有损坏或老化现象，应及时更换或修复。

(3) 设备维修过程中，要注意保持接地系统的完好，防止接地线松动或断裂，造成接地效果的降低。

(4) 在设备停用或长期停用时，应断开电源，并对设备的接地系统进行绝缘处理，避免意外事故的发生。

4. 员工培训和安全意识：(1) 对化工企业员工进行防雷安全培训，提高员工对防雷措施的认识和掌握。

(2) 设立防雷安全演练，在实际操作中检验防雷措施的有效性和员工对安全的掌握程度。

(3) 提倡员工在雷电天气下避免在露天场所活动，特别是避免在高处、开放区域等危险地点。

(4) 加强安全意识教育，提高员工对雷电灾害的预防和应对能力，减少事故发生的可能性。

综上所述，化工企业设备防雷及接地要求是化工企业必须遵守和执行的一系列措施，以确保设备的安全运行和员工的安全。

通过合理的设备防雷和接地措施，可以有效减少雷电灾害对设备和人员的损害。

化工企业设备防雷及接地要求一、引言随着科技的进步和工业的发展，化工企业设备的防雷及接地工作变得越来越重要。

对于化工企业来说，适当的防雷及接地措施能够保障设备的正常运行，提高生产效率，减少设备故障和安全事故发生的可能性。

因此，化工企业需要严格按照相关规范和标准，进行设备的防雷和接地工作。

二、防雷要求1. 防静电措施静电是化工企业设备引发火灾、爆炸和安全事故的主要原因之一。

因此，化工企业需要对设备进行防静电措施，包括使用导电材料、接地装置和静电消除装置等。

同时，在设备操作过程中需要确保工作环境的湿度适宜，避免产生静电。

2. 防雷装置化工企业设备防雷装置的安装是保护设备免受雷击侵害的重要手段。

根据相关规范，化工企业需要在设备周围安装避雷针、接地导线和避雷网等装置，以及对设备内部的关键部件进行防雷处理。

此外，化工企业还需要定期检查和维护防雷装置的工作状态，确保其正常运行。

3. 火灾自动报警系统化工企业设备防雷工作中，火灾的预防和及时报警也是非常重要的。

为了及时发现和控制火灾，化工企业需要安装火灾自动报警系统，确保在火灾发生时能够及时采取应急措施。

同时，化工企业还需要定期检查和测试火灾自动报警系统的功能正常性。

三、接地要求1. 设备接地系统化工企业设备的接地系统是保证设备安全运行的重要组成部分。

为了达到良好的接地效果，化工企业需要合理规划和设计设备接地系统，确保接地电阻符合相关标准要求。

此外，化工企业还需要根据设备的具体情况选择合适的接地方式，如直接接地、间接接地或复合接地等。

2. 接地导线和接地体为了保证设备的良好接地效果，化工企业需要选择合适的接地导线和接地体。

接地导线应具备良好的导电性能和耐腐蚀性能，同时还需要满足相关标准的要求。

接地体的选取应根据地质条件和设备要求进行合理选择，以确保接地的牢固性和稳定性。

3. 接地系统维护化工企业需要定期检查和维护接地系统的工作状态，确保接地电阻符合要求。

此外，化工企业还需要及时处理接地系统中的问题和故障，以保证设备的正常接地运行。

化工企业设备防雷及接地要求范文一、引言在化工企业设备中，防雷及接地是非常重要的一环。

由于化工企业的设备往往是大规模且复杂的，不存在任何失误的余地。

本文将对化工企业设备防雷及接地要求进行探讨，以确保化工企业设备运行的安全性和稳定性。

二、防雷要求1.地面接入2.避雷针对于化工企业设备来说，避雷针是非常必要的。

避雷针一般被安装在建筑物顶部，以有效地吸收并分散闪电的能量，从而保护设备不受雷击的侵害。

化工企业设备的避雷针应符合相关国家标准和规定，并定期进行检测和维护。

3.防雷装置三、接地要求1.统一接地化工企业设备的接地应统一进行，以避免接地系统之间的电气差异导致的电流回流或电流负载不均衡等问题。

同时，接地系统应连接到物理地面，并确保接地电阻满足国家标准和规定。

化工企业设备的接地规划应在设备设计阶段确定，并由专业工程师进行设计和实施。

2.接地设施化工企业设备的接地设施包括接地网、引下线、接地极等。

接地网是将设备的接地导线连接在一起，形成一个庞大的地面接口，以实现地面接入。

引下线是将设备的接地导线引入到地下层，以保护设备免受雷击的侵害。

接地极是将设备的接地导线连接到地下地层，以将电流导入地下地层。

化工企业设备的接地设施应符合相关国家标准和规定，并定期进行检测和维护。

3.接地测试四、结论化工企业设备防雷及接地要求是确保设备运行安全的重要环节。

在化工企业设备的设计、安装和使用过程中，应严格遵循相关国家标准和规定，确保防雷及接地措施的有效性和可靠性。

同时，化工企业设备的防雷和接地应由专业工程师进行设计和实施，以确保设备的安全性和稳定性。

化工企业设备防雷及接地要求一、化工设备的防雷要求1、当罐顶钢板厚度大于4mm，且装有呼吸阀时，可不装设防雷装置。

但油罐体应作良好的接地，接地点不少于2处，间距不大于30m，其接地装置的冲击接地电阻不大于30。

2、当罐顶钢板厚度小于4mm时，虽装有呼吸阀，也应在罐顶装设避雷针，且避雷针与呼吸阀的水平距离不应小于3m，保护范围高出呼吸阀不应小于2m。

3、浮顶油罐（包括内浮顶油罐）可不设防雷装置，但浮顶与罐体应有可靠的电气连接。

4、非金属易燃液体的储罐应采用独立的避雷针，以防止直接雷击。

同时，还应有感应雷措施。

避雷针冲击接地电阻不大于30。

5、覆土厚度大于0.5m的地下油罐，可不考虑防雷措施，但呼吸阀、量油孔、采气孔应做良好接地。

接地点不少于2处，冲击接地电阻不大于10。

6、易燃液体的敞开贮罐应设独立避雷针，其冲击接地电阻不大于5。

7、户外架空管道的防雷：①户外输送可燃气体、易燃或可燃体的管道，可在管道的始端、终端、分支处、转角处以及直线部分每隔100m处，每处接地电阻不大于30。

②当管道与爆炸危险厂房平行敷设的间距小于10m时，在接近厂房的一段，其两端及每隔30m-40m应接地，接地电阻不大于20。

③当管道连接点（弯头、阀门、法兰盘等），不能保持良好的电气接触时，应用金属线跨接。

④接地引下线可利用金属支架。

若是活动金属支架，在管道与支持物之间必须增设跨接线；若是非金属支架，必须另作引下线。

⑤接地装置可利用电气设备保护接地的装置。

二、罐、塔、容器固定设备的接地1、室外的罐、塔、容器一般已设有防雷接地，可不必单独安装静电接地。

但应按照静电接地的要求进行检查，对大于50M3或直径在2.5m以上的罐、塔、容器接地部分不得少于2处，接地点应对称布置，其间距小于30m。

2、罐、塔等设备原则上要求在每个部件上进行重复接地，接地线的位置应远离物料的进出口处。

3、罐、塔、容器内外的各金属部件及进入罐内的工具部件，均应保证有可靠的防静电接地。

2024年化工设备防雷要求（1）当罐顶钢板厚度大于4mm，且装有呼吸阀时，可不装设防雷装置。

但油罐体应作良好的接地，接地点不少于2处，间距不大于30m，其接地装置的冲击接地电阻不大于30.。

（2）当罐顶钢板厚度小于4mm时，虽装有呼吸阀，也应在罐顶装设避雷针，且避雷针与呼吸阀的水平距离不应小于3m，保护范围高出呼吸阀不应小于2m。

（3）浮顶油罐（包括内浮顶油罐）可不设防雷装置，但浮顶与罐体应有可靠的电气连接。

（4）非金属易燃液体的储罐应采用独立的避雷针，以防止直接雷击。

同时，还应有感应雷措施。

避雷针冲击接地电阻不大于30.。

（5）覆土厚度大于0.5m的地下油罐，可不考虑防雷措施，但呼吸阀、量油孔、采气孔应做良好接地。

接地点不少于2处，冲击接地电阻不大于10.。

（6）易燃液体的敞开贮罐应设独立避雷针，其冲击接地电阻不大于5.。

（7）户外架空管道的防雷：①户外输送可燃气体、易燃或可燃体的管道，可在管道的始端、终端、分支处、转角处以及直线部分每隔100m处，每处接地电阻不大于30Ώ。

②当管道与爆炸危险厂房平行敷设的间距小于10m时，在接近厂房的一段，其两端及每隔30m—40m应接地，接地电阻不大于20Ώ。

③当管道连接点（弯头、阀门、法兰盘等），不能保持良好的电气接触时，应用金属线跨接。

④接地引下线可利用金属支架。

若是活动金属支架，在管道与支持物之间必须增设跨接线；若是非金属支架，必须另作引下线。

⑤接地装置可利用电气设备保护接地的装置。

罐、塔、容器固定设备的接地(1)室外的罐、塔、容器一般已设有防雷接地，可不必单独安装静电接地。

但应按照静电接地的要求进行检查，对大于50M3或直径在2.5m以上的罐、塔、容器接地部分不得少于2处，接地点应对称布置，其间距小于30m。

(2)罐、塔等设备原则上要求在每个部件上进行重复接地，接地线的位置应远离物料的进出口处。

(3)罐、塔、容器内外的各金属部件及进入罐内的工具部件，均应保证有可靠的防静电接地。

化工设备防雷要求（1）当罐顶钢板厚度大于4mm，且装有呼吸阀时，可不装设防雷装置。

但油罐体应作良好的接地，接地点不少于2处，间距不大于30m，其接地装置的冲击接地电阻不大于30.。

（2）当罐顶钢板厚度小于4mm时，虽装有呼吸阀，也应在罐顶装设避雷针，且避雷针与呼吸阀的水平距离不应小于3m，保护范围高出呼吸阀不应小于2m。

（3）浮顶油罐（包括内浮顶油罐）可不设防雷装置，但浮顶与罐体应有可靠的电气连接。

（4）非金属易燃液体的储罐应采用独立的避雷针，以防止直接雷击。

同时，还应有感应雷措施。

避雷针冲击接地电阻不大于30.。

（5）覆土厚度大于0.5m的地下油罐，可不考虑防雷措施，但呼吸阀、量油孔、采气孔应做良好接地。

接地点不少于2处，冲击接地电阻不大于10.。

（6）易燃液体的敞开贮罐应设独立避雷针，其冲击接地电阻不大于5.。

（7）户外架空管道的防雷：①户外输送可燃气体、易燃或可燃体的管道，可在管道的始端、终端、分支处、转角处以及直线部分每隔100m处，每处接地电阻不大于30Ώ。

②当管道与爆炸危险厂房平行敷设的间距小于10m时，在接近厂房的一段，其两端及每隔30m—40m应接地，接地电阻不大于20Ώ。

③当管道连接点（弯头、阀门、法兰盘等），不能保持良好的电气接触时，应用金属线跨接。

④接地引下线可利用金属支架。

若是活动金属支架，在管道与支持物之间必须增设跨接线；若是非金属支架，必须另作引下线。

⑤接地装置可利用电气设备保护接地的装置。

罐、塔、容器固定设备的接地(1)室外的罐、塔、容器一般已设有防雷接地，可不必单独安装静电接地。

但应按照静电接地的要求进行检查，对大于50M3或直径在2.5m以上的罐、塔、容器接地部分不得少于2处，接地点应对称布置，其间距小于30m。

(2)罐、塔等设备原则上要求在每个部件上进行重复接地，接地线的位置应远离物料的进出口处。

(3)罐、塔、容器内外的各金属部件及进入罐内的工具部件，均应保证有可靠的防静电接地。
