功率放大器设计的关键：输出匹配电路的性能2008-05-15 17:51:20 作者：未知来源:电子设计技术关键字：功率放大器匹配电路匹配网络s参数串联电阻输出功率Cout耗散功率网络分析仪高Q值对于任何功率放大器（功率放大器）设计，输出匹配电路的性能都是个关键。
但是，在设计过程中，有一个问题常常为人们所忽视，那就是输出匹配电路的功率损耗。
这些功率损耗出现在匹配网络的电容器、电感器，以及其他耗能元件中。
功率损耗会降低功率放大器的工作效率及功率输出能力。
因为输出匹配电路并不是一个50Ω的元件，所以耗散损失与传感器增益有很大的区别。
输出匹配的具体电路不同，损耗也不一样。
对于设计者而言，即使他没有选择不同技术的余地，在带宽和耗散损失之间，在设计方面仍然可以做很多折衷。
匹配网络是用来实现阻抗变化的，就像是功率从一个系统或子系统传送另一个系统或者子系统，RF设计者们在这上面下了很大的功夫。
对于功率放大器，阻抗控制着传送到输出端的功率大小，它的增益，还有它产生的噪声。
因此，功率放大器匹配网络的设计是性能达到最优的关键。
损耗有不同的定义，但是这里我们关心的是在匹配网络中，RF功率以热量的形式耗散掉的损耗。
这些损耗掉的功率是没有任何用途。
依据匹配电路功能的不同，损耗的可接受范围也不同。
对功率放大器来讲，输出匹配损耗一直是人们关注的问题，因为这牵涉到很大的功率。
效率低不仅会缩短通话时间，而且还会在散热和可靠性方面带来很大的问题。
例如，一个GSM功率放大器工作在3.5V电压时，效率是55%，能够输出34dBm的功率。
在输出功率为最大时，功率放大器的电流为1.3A。
匹配的损耗在0.5dB到1dB的数量级，这与输出匹配的具体电路有关。
在没有耗散损失时，功率放大器的效率为62%到69%。
尽管损耗是无法完全避免的，但是这个例子告诉我们，在功率放大器匹配网络中，损耗是首要问题。
耗散损失现在我们来看一个网络，研究一个匹配网络（图1a）中的耗散损失。

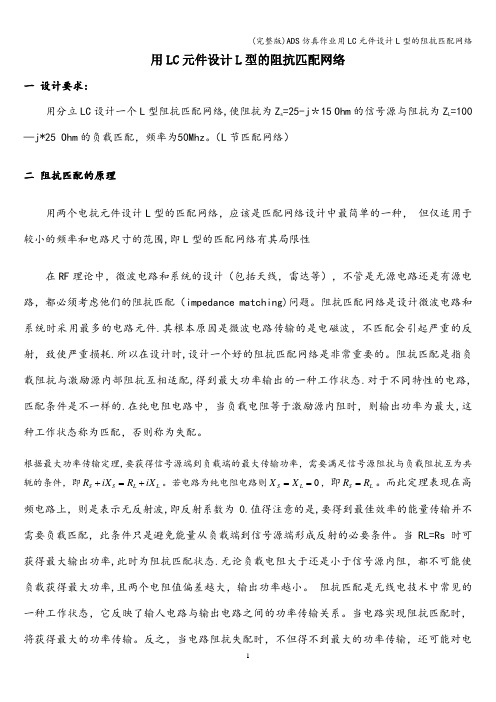

用LC 元件设计L 型的阻抗匹配网络一 设计要求:用分立LC 设计一个L 型阻抗匹配网络,使阻抗为Z s =25-j ＊15 Ohm 的信号源与阻抗为Z L =100—j*25 Ohm 的负载匹配，频率为50Mhz 。
（L 节匹配网络） 二 阻抗匹配的原理用两个电抗元件设计L 型的匹配网络，应该是匹配网络设计中最简单的一种， 但仅适用于较小的频率和电路尺寸的范围,即L 型的匹配网络有其局限性在RF 理论中，微波电路和系统的设计（包括天线，雷达等），不管是无源电路还是有源电路，都必须考虑他们的阻抗匹配（impedance matching)问题。
阻抗匹配网络是设计微波电路和系统时采用最多的电路元件.其根本原因是微波电路传输的是电磁波，不匹配会引起严重的反射，致使严重损耗.所以在设计时,设计一个好的阻抗匹配网络是非常重要的。
阻抗匹配是指负载阻抗与激励源内部阻抗互相适配,得到最大功率输出的一种工作状态.对于不同特性的电路,匹配条件是不一样的.在纯电阻电路中，当负载电阻等于激励源内阻时，则输出功率为最大,这种工作状态称为匹配，否则称为失配。
根据最大功率传输定理,要获得信号源端到负载端的最大传输功率，需要满足信号源阻抗与负载阻抗互为共轭的条件，即L L S S iX R iX R +=+。
若电路为纯电阻电路则0==L S X X ，即L S R R =。
而此定理表现在高频电路上，则是表示无反射波,即反射系数为0.值得注意的是,要得到最佳效率的能量传输并不需要负载匹配，此条件只是避免能量从负载端到信号源端形成反射的必要条件。
当RL=Rs 时可获得最大输出功率,此时为阻抗匹配状态.无论负载电阻大于还是小于信号源内阻，都不可能使负载获得最大功率,且两个电阻值偏差越大，输出功率越小。
阻抗匹配是无线电技术中常见的一种工作状态，它反映了输人电路与输出电路之间的功率传输关系。
当电路实现阻抗匹配时，将获得最大的功率传输。
用LC元件设计L型的阻抗匹配网络一设计要求：用分立LC设计一个L型阻抗匹配网络，使阻抗为乙=25-j*15 Ohm的信号源与阻抗为Z L=100-j*25 Ohm的负载匹配，频率为50Mhz（L节匹配网络）二阻抗匹配的原理用两个电抗元件设计L型的匹配网络，应该是匹配网络设计中最简单的一种，但仅适用于较小的频率和电路尺寸的范围，即L型的匹配网络有其局限性在RF理论中，微波电路和系统的设计（包括天线，雷达等），不管是无源电路还是有源电路，都必须考虑他们的阻抗匹配（impeda nee matchi ng ）问题。
阻抗匹配网络是设计微波电路和系统时采用最多的电路元件。
其根本原因是微波电路传输的是电磁波，不匹配会引起严重的反射，致使严重损耗。
所以在设计时，设计一个好的阻抗匹配网络是非常重要的。
阻抗匹配是指负载阻抗与激励源内部阻抗互相适配，得到最大功率输出的一种工作状态。
对于不同特性的电路，匹配条件是不一样的。
在纯电阻电路中，当负载电阻等于激励源内阻时，则输出功率为最大，这种工作状态称为匹配，否则称为失配。
根据最大功率传输定理，要获得信号源端到负载端的最大传输功率，需要满足信号源阻抗与负载阻抗互为共轭的条件，即R S iX R L iX L。
若电路为纯电阻电路则X S = X L = 0，即R s =R L。
而此定理表现在高频电路上，则是表示无反射波，即反射系数为0.值得注意的是，要得到最佳效率的能量传输并不需要负载匹配，此条件只是避免能量从负载端到信号源端形成反射的必要条件。
当RL=Rs时可获得最大输出功率，此时为阻抗匹配状态。
无论负载电阻大于还是小于信号源内阻，都不可能使负载获得最大功率，且两个电阻值偏差越大，输出功率越小.阻抗匹配是无线电技术中常见的一种工作状态，它反映了输人电路与输出电路之间的功率传输关系。
当电路实现阻抗匹配时，将获得最大的功率传输。
反之，当电路阻抗失配时，不但得不到最大的功率传输，还可能对电路产生损害。
hfss天线阻抗匹配常用方法HFSS是一种常用的电磁仿真软件，用于分析和设计天线。
天线的阻抗匹配是天线设计中非常重要的一步，它能够确保天线的性能和效果达到最佳状态。
本文将介绍几种常用的HFSS天线阻抗匹配方法。
一、L型匹配网络法L型匹配网络法是一种常见的天线阻抗匹配方法。
它通过在天线和馈线之间串联一个电感和并联一个电容来实现阻抗的匹配。
具体操作步骤如下：1. 在HFSS中建立天线模型，并进行仿真分析，得到天线的阻抗参数。
2. 根据天线的阻抗参数计算出所需的电感和电容的数值。
3. 在HFSS中添加L型匹配网络，将计算得到的电感和电容加入到匹配网络中。
4. 重新进行仿真分析，调整L型匹配网络的参数，使得天线的阻抗能够达到所需的数值。
二、变压器匹配法变压器匹配法是另一种常用的天线阻抗匹配方法。
它通过在天线和馈线之间串联一个变压器来实现阻抗的匹配。
具体操作步骤如下：1. 在HFSS中建立天线模型，并进行仿真分析，得到天线的阻抗参数。
2. 根据天线的阻抗参数计算出所需的变压器的参数。
3. 在HFSS中添加变压器，将计算得到的参数加入到变压器中。
4. 重新进行仿真分析，调整变压器的参数，使得天线的阻抗能够达到所需的数值。
三、Stub匹配法Stub匹配法是一种简单有效的天线阻抗匹配方法。
它通过在馈线上加入一个或多个短路或开路的Stub来实现阻抗的匹配。
具体操作步骤如下：1. 在HFSS中建立天线模型，并进行仿真分析，得到天线的阻抗参数。
2. 根据天线的阻抗参数计算出所需的Stub的长度。
3. 在HFSS中添加Stub，将计算得到的长度加入到Stub中。
4. 重新进行仿真分析，调整Stub的长度，使得天线的阻抗能够达到所需的数值。
四、二分之一波长法二分之一波长法是一种常用的天线阻抗匹配方法。
它通过将天线的长度调整为二分之一波长来实现阻抗的匹配。
具体操作步骤如下：1. 在HFSS中建立天线模型，并进行仿真分析，得到天线的阻抗参数。
功率放大器设计的关键：输出匹配电路的性能2008-05-15 17:51:20 作者：未知来源:电子设计技术关键字：功率放大器匹配电路匹配网络s参数串联电阻输出功率Cout耗散功率网络分析仪高Q值对于任何功率放大器（功率放大器）设计，输出匹配电路的性能都是个关键。
但是，在设计过程中，有一个问题常常为人们所忽视，那就是输出匹配电路的功率损耗。
这些功率损耗出现在匹配网络的电容器、电感器，以及其他耗能元件中。
功率损耗会降低功率放大器的工作效率及功率输出能力。
因为输出匹配电路并不是一个50Ω的元件，所以耗散损失与传感器增益有很大的区别。
输出匹配的具体电路不同，损耗也不一样。
对于设计者而言，即使他没有选择不同技术的余地，在带宽和耗散损失之间，在设计方面仍然可以做很多折衷。
匹配网络是用来实现阻抗变化的，就像是功率从一个系统或子系统传送另一个系统或者子系统，RF设计者们在这上面下了很大的功夫。
对于功率放大器，阻抗控制着传送到输出端的功率大小，它的增益，还有它产生的噪声。
因此，功率放大器匹配网络的设计是性能达到最优的关键。
损耗有不同的定义，但是这里我们关心的是在匹配网络中，RF功率以热量的形式耗散掉的损耗。
这些损耗掉的功率是没有任何用途。
依据匹配电路功能的不同，损耗的可接受范围也不同。
对功率放大器来讲，输出匹配损耗一直是人们关注的问题，因为这牵涉到很大的功率。
效率低不仅会缩短通话时间，而且还会在散热和可靠性方面带来很大的问题。
例如，一个GSM功率放大器工作在3.5V电压时，效率是55%，能够输出34dBm的功率。
在输出功率为最大时，功率放大器的电流为1.3A。
匹配的损耗在0.5dB到1dB的数量级，这与输出匹配的具体电路有关。
在没有耗散损失时，功率放大器的效率为62%到69%。
尽管损耗是无法完全避免的，但是这个例子告诉我们，在功率放大器匹配网络中，损耗是首要问题。
耗散损失现在我们来看一个网络，研究一个匹配网络（图1a）中的耗散损失。
用LC元件设计L型的阻抗匹配网络一设计要求：用分立LC设计一个L型阻抗匹配网络，使阻抗为Z=25-j*15 Ohm的信号源s与阻抗为Z=100-j*25 Ohm的负载匹配，频率为50Mhz。
（L节匹配网络）L二阻抗匹配的原理用两个电抗元件设计L型的匹配网络，应该是匹配网络设计中最简单的一种，但仅适用于较小的频率和电路尺寸的范围，即L型的匹配网络有其局限性在RF理论中，微波电路和系统的设计（包括天线，雷达等），不管是无源电路还是有源电路，都必须考虑他们的阻抗匹配（impedance matching）问题。
阻抗匹配网络是设计微波电路和系统时采用最多的电路元件。
其根本原因是微波电路传输的是电磁波，不匹配会引起严重的反射，致使严重损耗。
所以在设计时，设计一个好的阻抗匹配网络是非常重要的。
阻抗匹配是指负载阻抗与激励源内部阻抗互相适配，得到最大功率输出的一种工作状态。
对于不同特性的电路，匹配条件是不一样的。
在纯电阻电路中，当负载电阻等于激励源内阻时，则输出功率为最大，这种工作状态称为匹配，否则称为失配。
根据最大功率传输定理，要获得信号源端到负载端的最大传输功率，需要满足信号源阻抗与R?iX?R?iXX?X?0，负载阻抗互为共轭的条件，。
若电路为纯电阻电路则即LLSLSS R?R。
而此定理表现在高频电路上，则是表示无反射波，即反射系数为0.即LS值得注意的是，要得到最佳效率的能量传输并不需要负载匹配，此条件只是避免能量从负载端到信号源端形成反射的必要条件。
当RL=Rs 时可获得最大输出功率,此时为阻抗匹配状态。
无论负载电阻大于还是小于信号源内阻,都不可能使负载获得最大功率,且两个电阻值偏差越大,输出功率越小. 阻抗匹配是无线电技术中常见的一种工作状态，它反映了输人电路与输出电路之间的功率传输关系。
当电路实现阻抗匹配时，将获得最大的功率传输。
反之，当电路阻抗失配时，不但得不到最大的功率传输，还可能对电路产生损害。

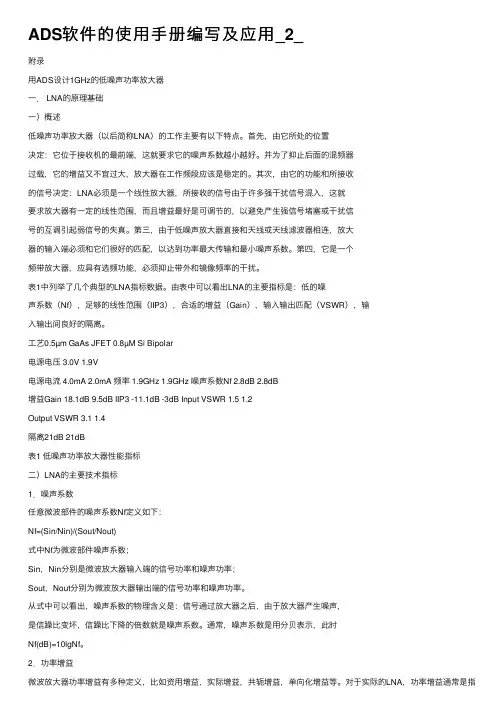

ADS软件的使⽤⼿册编写及应⽤_2_附录⽤ADS设计1GHz的低噪声功率放⼤器⼀． LNA的原理基础⼀）概述低噪声功率放⼤器（以后简称LNA）的⼯作主要有以下特点。
⾸先，由它所处的位置决定：它位于接收机的最前端，这就要求它的噪声系数越⼩越好。
并为了抑⽌后⾯的混频器过载，它的增益⼜不宜过⼤，放⼤器在⼯作频段应该是稳定的。
其次，由它的功能和所接收的信号决定：LNA必须是⼀个线性放⼤器，所接收的信号由于许多强⼲扰信号混⼊，这就要求放⼤器有⼀定的线性范围，⽽且增益最好是可调节的，以避免产⽣强信号堵塞或⼲扰信号的互调引起弱信号的失真。
第三，由于低噪声放⼤器直接和天线或天线滤波器相连，放⼤器的输⼊端必须和它们很好的匹配，以达到功率最⼤传输和最⼩噪声系数。
第四，它是⼀个频带放⼤器，应具有选频功能，必须抑⽌带外和镜像频率的⼲扰。
表1中列举了⼏个典型的LNA指标数据。
由表中可以看出LNA的主要指标是：低的噪声系数（Nf），⾜够的线性范围（IIP3），合适的增益（Gain），输⼊输出匹配（VSWR），输⼊输出间良好的隔离。
⼯艺0.5µm GaAs JFET 0.8µM Si Bipolar电源电压 3.0V 1.9V电源电流 4.0mA 2.0mA 频率 1.9GHz 1.9GHz 噪声系数Nf 2.8dB 2.8dB增益Gain 18.1dB 9.5dB IIP3 -11.1dB -3dB Input VSWR 1.5 1.2Output VSWR 3.1 1.4隔离21dB 21dB表1 低噪声功率放⼤器性能指标⼆）LNA的主要技术指标1．噪声系数任意微波部件的噪声系数Nf定义如下：Nf=(Sin/Nin)/(Sout/Nout)式中Nf为微波部件噪声系数；Sin，Nin分别是微波放⼤器输⼊端的信号功率和噪声功率；Sout，Nout分别为微波放⼤器输出端的信号功率和噪声功率。
从式中可以看出，噪声系数的物理含义是：信号通过放⼤器之后，由于放⼤器产⽣噪声，是信躁⽐变坏，信躁⽐下降的倍数就是噪声系数。

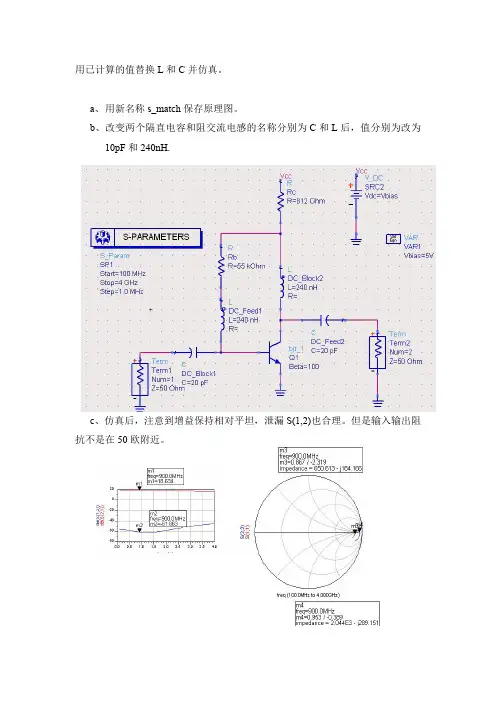

用已计算的值替换L和C并仿真。
a、用新名称s_match保存原理图。
b、改变两个隔直电容和阻交流电感的名称分别为C和L后，值分别为改为10pF和240nH.c、仿真后，注意到增益保持相对平坦，泄漏S(1,2)也合理。
但是输入输出阻抗不是在50欧附近。
使用Simth圆图工具建立一个简单的匹配网络a、在当前原理图中，点击命令设计向导>滤波器，选择史密斯圆图控制窗口。
b、在控制窗口顶部附近，点面板图标，增加一个史密斯图到原理图中。
面板图标c、在原理图中，插入史密斯图匹配网络元件到放大器输入端附近。
d、返回史密斯图控制窗口，点Set Frequency/Impedance按钮，设置频率为900MHz。
并关闭归一化。
e、在窗口右下端，选择ZL元件，输入阻抗650+j*184f、注意到此时负载符号改变了位置，从面板中选择shunt inductor,移动光标并停放在50欧的阻抗圆上。
g、负载和源之间有了一个50欧匹配网络。
移动光标至窗口右下角，点原理图上每个元件，我们会看到电感和电容值，大约是L=32nH，C=979fF(1pF) h、查看这个网络的响应如右图：i、点窗口下端按钮：Build ADSCircuit。
关闭弹出的所有消息框。
j、在原理图上可以看到匹配网络k、以将匹配网络的符号直接接入到放大器输入端。
如果要用到优化器，最好在原理图上直接插入L-C元件。
并删除史密斯元件。
h、仿真增加输出匹配元件因为S(2,2)类似于输入端的非匹配阻抗，在输出端放一个类似拓扑结构是合理的。
a、如图b、仿真。
ADS天线匹配仿真设计1打开ADS并新建一个工程文件点击Create A New Project,将弹出下面的对话框：这里要注意两点：1、Project Technology Files一定要选择正确的单位，一般选择millimeter2、文件路径请不要带有中文和空格，在default\后面输入工程（Project）的名称。
这里我们将要建立的工程命名为“AntennaMatching”，点击OK建立工程。
2建立、保存电路图文件工程建立后会自动弹出电路图（Schematic）文件，如图所示：注意：此时电路图文件还未保存。
在进行设计之前，建议先保存电路图文件。
若电路图文件未自动弹出，可以新建一个，具体方法如图：点击之后会新建一个未命名的电路图文件，先命名并保存为Matching1.（在ADS中，所有的电路图文件后缀名是.dsn）3创建一个一端口电路的仿真为了生成一个合适的s1p文件（后面用来放入仿真或测试得到的天线无源参数），这里先进行一个任意的一端口电路仿真，并生成.s1p文件。
注意：这个方法只针对无法直接得到.s1p的情况。
若电磁仿真软件和矢网能够生成一端口s1p文件，则可跳过此步。
另外，该方法对两端口网络的其中任何一个端口都是同样适用的。
选择Tlines-Ideal中的TLIN元件（理想传输线,会和实际传输线有所差别）并将其拖拽放置到电路图中。
双击可以改变这段理想传输线的参数：这里我们可以用默认的参数即可。
为了得到这个一端口网络的S参数，我们要加入S参数仿真控制器和端口：在左上角下拉菜单中选择“Simulation-S_Param”选择其中的S P和Term两个元件，拖拽加入电路图文件中，并将T erm接地：连接完成后电路图如图所示：此时需要设置S参数仿真的频率，请按照实际测试的频率范围设置，比如这里设置700MHz到2.3GHz，选取201个仿真点。
双击S-Parameters仿真控制器进行设置：设置完成后点击F7,或者下面的图标开始仿真：仿真完成之后，在菜单中选择Tools>Data File Tool,弹出下列对话框：如图所示设置参数，将仿真的文件写入到一个名叫Antenna1.s1p 的文件中，点击Write to File可产生此文件。
实验三 阻抗匹配网络的设计与仿真一、实验设计目标1、设计目标：设计微带单枝短截线匹配电路，把阻抗Ohm j Z L )50*30(+=的负载匹配到阻抗Ohm j Z s )40*55(-=的信号源，中心频率为1.5GHz2、设计目标：设计L 型阻抗匹配网络，使Ohm j Z s )15*25(-=信号源与Ohm j Z L )25*100(-=的负载匹配，频率为50MHz二、实验设备1、台式电脑 1台 配置要符合相关软件要求2、ADS 软件 1套 微波软件三、实验过程及仿真结果1、新建工程和设计原理图如图1所示。
设置仿真参数，进行仿真，仿真结果如图2所示。
2、分立电容电感匹配在频率不是很高的应用场合，可以使用分立电容电感器件进行不同阻抗之间的匹配，如果频率不高，分立器件的寄生参数对整体性能的影响可以忽略。
用分立电容电感进行匹配设计的步骤如下：(1)在原理图中设定输入输出端口和相应的阻抗(2)在原理图里加入Smith Chart Matching 控件，并设置相关的频率和输入输出阻抗等参数(3)打开Smith Chart Utility ，倒入对应Smith Chart Matching 控件的相关参数或者输入相关参数(4)Smith Chart Utility 中选用器件完成匹配(5)生成匹配的原理图。
四、实验过程及仿真结果设计1的实验原理图图1，设计1的等效电路图图2，设计1的Smith 图形图3，设计1的仿真图形图4，设计2的实验原理图图5，设计2的等效电路图图6，设计2的Smith 图形图7，设计2的仿真图形图8。
五、实验体会本次实验让我了解了阻抗匹配网络的设计与仿真。
我感觉自己懂得还是很少，不过经过这两次实验自己不断摸索，发现并学会了很多的关于射频电路设计方面的东西，我感觉自己对这方面兴趣挺大的，不过要准备考研，这学期的课都没有好好上，也是一种遗憾，射频这方面的学习也只能学到这种很模糊的状态了，如果以后还接触的话，我一定好好学。
用LC 元件设计L 型的阻抗匹配网络
一 设计要求：
用分立LC 设计一个L 型阻抗匹配网络，使阻抗为Z s =25-j*15 Ohm 的信号源与阻抗为Z L =100-j*25 Ohm 的负载匹配，频率为50Mhz 。
（L 节匹配网络） 二 阻抗匹配的原理
用两个电抗元件设计L 型的匹配网络，应该是匹配网络设计中最简单的一种， 但仅适用于较小的频率和电路尺寸的范围，即L 型的匹配网络有其局限性 在RF 理论中，微波电路和系统的设计（包括天线，雷达等），不管是无源电路还是有源电路，都必须考虑他们的阻抗匹配（impedance matching ）问题。
阻抗匹配网络是设计微波电路和系统时采用最多的电路元件。
其根本原因是微波电路传输的是电磁波，不匹配会引起严重的反射，致使严重损耗。
所以在设计时，设计一个好的阻抗匹配网络是非常重要的。
阻抗匹配是指负载阻抗与激励源内部阻抗互相适配，得到最大功率输出的一种工作状态。
对于不同特性的电路，匹配条件是不一样的。
在纯电阻电路中，当负载电阻等于激励源内阻时，则输出功率为最大，这种工作状态称为匹配，否则称为失配。
根据最大功率传输定理，要获得信号源端到负载端的最大传输功率，需要满足信号源阻抗与负载阻抗互为共轭的条件，即L L S S iX R iX R +=+。
若电路为纯电阻电路则0==L S X X ，
即L S R R =。
而此定理表现在高频电路上，则是表示无反射波，即反射系数为0.值得注意的是，要得到最佳效率的能量传输并不需要负载匹配，此条件只是避免能量从负载端到信号源端形成反射的必要条件。
当RL=Rs 时可获得最大输出功率,此时为阻抗匹配状态。
无论负载电阻大于还是小于信号源内阻,都不可能使负载获得最大功率,且两个电阻值偏差越大,输出功率越小. 阻抗匹配是无线电技术中常见的一种工作状态，它反映了输人电路与输出电路之间的功率传输关系。
当电路实现阻抗匹配时，将获得最大的功率传输。
反之，当电路阻抗失配时，不但得不到最大的功率传输，还可能对电路产生损害。
阻抗匹配常见于各级放大电路之间、放大器与负载之间、测量仪器与被测电路之间、天线与接收机或发信机与天线之间，等等。
为了使信号和能量有效地传输，必须使电路工作在阻抗匹配状态，即信号源或功率源的内阻等于电路的输人阻抗，电路的输出阻抗等于负载的阻抗。
在一般的输人、输出电路中常含有电阻、电容和电感元件，由它们所组成的电路称为电抗电路，其中只含有电阻的电路称为纯电阻电路。
L 型匹配网络通常不用于高频电路中，以及如果在窄带射频中选用了L 型匹配网络，也应该注意他的匹配禁区，在这个禁区中，无法在任意负载阻抗中和源阻抗之间实现预期的匹配，即应选择恰当的L 型匹配网络以避开其匹配禁区。
三 设计过程
1新建ADS 工程，新建原理图，在元件面板列表中选择“simulation S--param ”在原理图中
放两个Term和一个S-Parameters控件，双击Term端口，弹出设置对话框，分别把Term1设置成Z=25-j*15Ohm,Term2设置成Z=100-j*25Ohm，双击S-Parameters控件，弹出设置对话框，分别把Start设置成1MHz,Stop设置成100MHz，Step-size设置成1MHz。
2在元件面板列表中选择“Smith Chart Matching”，单击“”图标，
在原理图中添加“DA_SmithChartMatching”控件。
得到
3双击DA_SmithChartMatch控件，设置控件相关参数如下，关键的设置有Fp=50MHz，SourceType=Complex Impedance，SourceEnable=True,源阻抗Zg=（25-j*15）Ohm，
SourceImpType=Source Impedance，LoadType=Complex Impedance，LoadEnable=True，负载阻抗Zl=（100-j*25）Ohm，其它参数采用默认值。
然后依次点击“apply”和“ok”键。
4，连接电路，如图
5在原理图设计窗口，执行菜单命令tools->Smith Chart,弹出“Smart Component”对话框。
选择“Update SmartComponent from Smith Chart Utility”，单击“OK”
6设置Freq=0.05GHz，Z0=50Ohm。
单击“DefineSource/load Network terminations”按钮，
将弹出“Network Terminations”对话框，设置源和负载阻抗如下图所示，然后依次单击“Apply”和“OK”
7 源（小圆标记）和负载（方形标记）在Smith圆图上位置如下图所示。
8,采用LC分立器件匹配过程，点击“auto 2-element match”，得到下图
9首先选择第一种情况，即点击，得到
10单击“Build ADS Circuit”按钮，即可生成相应的电路
选中DA_SmithChartMatch控件，单击图标，可以查看匹配电路此时从图上可得到精确的c和L的值
11单击“”图标，返回后原电路，单击
“”图标，进行仿真，并且要求其显示S(1,1)和S(2,1)曲线
重复8-11步骤，可以得到另外一种L型匹配电路(1)可得到相应的smith chart
(2)相应的匹配网络电路
(3)S11和S21的曲线
结论：
1：第一种情况，经过仿真之后，从第一种匹配网络得到的S(1,1)和S(2,1)的曲线可以看出，在频率达到50MHZ的时候，在加入L型匹配网络之后的电路中，其没有反射，即能被全部传输，达到最大传输功率，此时简单的L型匹配网络达到了很好的匹配效果。
但随高于60MHZ 之后，其效果匹配效果变差。
2：第二种情况，经过加入匹配网络之后，从得到的S(1,1)和S(2,1)的曲线可以看出，在小于40MHZ的时候，其效果很差，随着频率的增加，在50MHZ的时候，几乎达到达到理想的匹配，即没有反射波。
但再随着频率的增加，效果稍微变差。
但总体效果还是不错的总之，两种情况都能在中心频率上达到理想的匹配。
