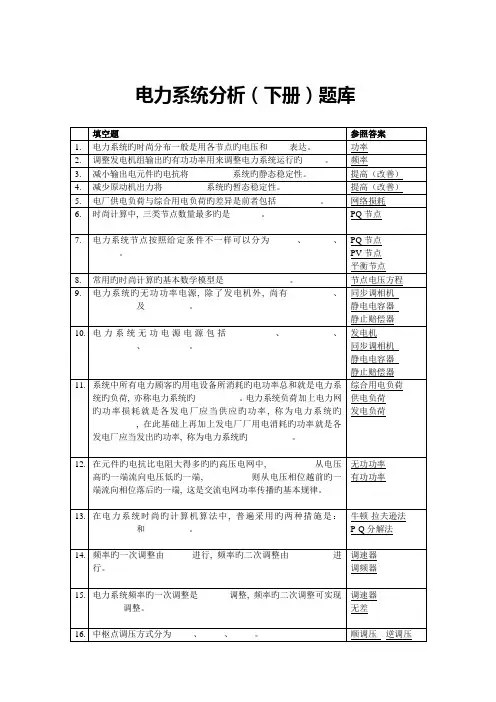

电力系统分析（下册）题库①大②小③相等④无关系14.牛顿-拉夫逊迭代旳重要长处是（）2①简朴②收敛快③精确④占用内存小115.一般逆调压旳调压范围是（基准为U N）（）①0～5% ②2.5～%7.5% ③5%～10% ④0～10%16.仅变化变压器变比调压旳是（）1①经典旳顺调压②经典旳逆调压③经典旳常调压④均不对317.在发电机稳态运行状态中, 机械功率PT与电磁功率相比, 将（）①大②小③相等④无关系18.P－δ曲线被称为（）4①耗量特性曲线②负荷曲线③正弦电压曲线④功角曲线419.等面积定则重要用于分析简朴系统旳（）①时尚计算②故障计算③调压计算④暂态稳定分析320.有关中等长度线路下述说法中错误旳是（）①长度为100km~300km旳架空输电线路属于中等长度线路；②时尚计算中中等长度线路采用集中参数 型等值电路作为数学模型；③时尚计算中中等长度线路可以忽视电导和电纳旳影响；④时尚计算中中等长度线路可以不考虑分布参数旳影响。
21.假如高压输电线路首、末端电压之间旳关系为U1<U2.δ1>δ2, 在忽视线路电阻1 影响旳状况下, 下述说法中对旳旳是（）。
①有功功率从首端流向末端、无功功率从末端流向首端；②有功功率和无功功率都是从首端流向末端；③无功功率从首端流向末端、有功功率从首端流向末端。
④有功功率和无功功率都从末端流向首端。
3 22.图示环网中变压器旳变比均为实际变比, 对于环网中旳循环功率, 对旳旳说法是（）①无循环功率；②有逆时针方向旳循环功率；③有顺时针方向旳循环功率。
④有循环功率, 但方向无法确定③有顺时针方向旳循环功率。
④有循环功率，但方向无法确定323.环形网络中自然功率旳分布规律是（）①与支路电阻成反比②与支路电导成反比③与支路阻抗成反比④与支路电纳成反比24.在不计网络功率损耗旳状况下, 下图所示网络各段电路中（）。
3①仅有有功功率；②仅有无功功率；③既有有功功率, 又有无功功率；④不能确定有无无功功率。
电力系统分析试题及答案 一、填空题1 ． 降 压 变压 器 高 压 侧 的 主 分 接 头 电 压 为 220kv ， 若 选 择 ＋2 × 2.5% 的 分 接 头 ， 则 该 分 接 头 电 压 为。
2．电力系统中性点有效接地方式指的是。
3．输电线路的电气参数包括电抗、电导、电纳和 。
4．输电线路的电压偏移是指线路始端或末端母线的实际运动电压与线路 的数值差。
5．电力系统的潮流分布一般是用各节点的电压和 表示。
6．调整发电机组输出的有功功率用来调整电力系统运动的 。
7．复合故障一般是指某一时刻在电力系统发生故障。
8 ．用对称分量法计算不对称故障，当三相阻抗完全对称时，则其序阻抗矩阵 Zsc 的非对角元素 为。
9．系统中发生单相接地短路时故障点短路电流的大小是零序电流的 倍。
10．减小输出电元件的电抗将 系统的静态稳定性。
二、单项选择题11．同步发电机的转速和系统频率之间是否有严格的关系（ ）①否 ②是 ③不一定 ④根据发电机的形式定12．三绕组变压器的结构、通常将高压绕组放在（ ）①内层 ②中间层 ③外层 ④独立设置 13．中性点以消弧线圈接地的电力系统，通常采用的补偿方式是（ ）①全补偿 ②欠补偿 ③过补偿 ④有时全补偿，有时欠补偿14．三相导线的几何均距越大，则导线的电抗（ ）①越大 ②越小 ③不变 ④无法确定 15．变压器的电导参数 GT ，主要决定于哪一个实验数据（ ）①△ PO ②△ PK ③ UK% ④ I O%16. 当功率的有名值为 s ＝ P ＋jQ 时（功率因数角为 ）取基准功率为 Sn ，则有功功率的标么值为（） ① P ② P③ P④ P cos S n cos S n sin S n S n 17. 环网中功率的自然分布是（ ）①与电阻成正比分布 ②与电抗成正比分布③与阻抗成正比分布 ④与阻抗成反比分布18．电力系统中 PQ 节点的数量（ ）①全都是 ②大量的 ③少量的 ④必有且一般只设一个19．潮流计算中，要求某些节点之间电压的相位差应满足的约束条件是（）①｜③｜ i i - - j j | >｜| >｜i i - - j j |min ②｜|max④｜i i - - j j |<｜ |<｜ i i - -j j|min |max20．在同一时间内，电力网的电能损耗与供电量之比的百分值称为（ ）①负载率 ②网损率 ③供电率④厂用电率21．电力系统的频率主要决定于（ ）①有功功率的平衡②无功功率的平衡③电压质量 ④电流的大小22．关于顺调压电压调整方式的描述，错误的是（ ）①高峰负荷时允许中枢点电压略低②低谷负荷时允许中枢点电压略低③适用于用户对电压要求不高的场合④适用于供电线路不长的场合23．通过改变变压器变比，实质上（ ）①改变了电压损耗的数值 ②改变了负荷变化时次级电压的变化幅度 ③改变了电力网的无功功率分布 ④增加了整个电力系统的无功功率容量 24．三相短路时，非周期分量极小值，只能是在某种情况（ ）①一相中出一现 ②同时在两相中出现③三相均不出现 ④只有故障相出现其它相不出现25．同步机的各种电抗间关系为 () ① x d x q x d " x d ' ② xqx d x d ' x d " ③ x d x q x d ' x d " ④ x dx d ' x q x d " 26. 若 ac 两相发生短路，则基准相选择为 () ① a 相 ② b 相 ③ c 相 ④ a 相和 c27．下网 K 点发生两相短路接地， 其复合序网为图所示( )( 其中， 1,2 ，0 分别为正序、 负序、零序阻抗 )28．越靠近电源点负序电压越( )①低②高③不变④无法确定29．作为判据dPE0 主要应用于分析简单系统的（）d①暂态稳定②故障计算30．分析简单系统的暂态稳定性可以应用（①等耗量微增率准则②等面积定则③静态稳定）③小干扰法④调压计算④对称分量法三、简答题31．电力变压器的主要作用是什么？32．简单闭式网分为哪些类网络？33．为什么说当电力系统无功功率不充足时仅靠改变变压器变比分按头来调压并不能改变系统的电压水平？34．为什么变压器中性点经小电阻接地能够提高当系统发生接地故障进的暂态稳定性？四、简算题35．某三相单回输电线路，采用LGJ－ 300 型导线（计算外径25.2mm），已知三相导线正三角形布置，导线间距离 D＝6m，求每公里线路的电抗值。
电力系统分析练习题+答案一、单选题（共20题，每题1分，共20分）1、目前，我国运行最高直流线路额定电压等级为(____)。
A、$±800kV$B、$±750kV$C、$±1100kVD、±500kV$正确答案：C2、供电线路长，负荷变动较大的中枢点，应该采用(____)。
A、$恒调压B、顺调压$C、$逆调压$D、$常调压$正确答案：C3、500kV系统中性点运行方式经常采用(____)。
A、不接地$B、$经电抗接地$C、$直接接地$D、$经电阻接地正确答案：C4、某电厂中由两台型号相同100MW的汽轮机组，调差系数为4，机组满载时的频率为49.5Hz,发电厂的功率为50MW时的频率为(____)。
A、$50.5Hz$B、$50Hz$C、51Hz$D、$50.05Hz正确答案：C5、判断同步发电机并列运行静态稳定性的实用判据是(____)。
A、$dP/dδ<0$B、$dP/dδ=0$C、dP/dδ>0$D、$dP/dδ≥0正确答案：C6、用对称分量法分析时，若各序分量具有独立性，则此电路应满足(____)。
A、$非线性、参数不对称$B、$线性、参数对称C、非线性、参数对称$D、$线性、参数不对称$正确答案：B7、某变压器铭牌上额定电压为110±2×2.5%，它共有(____)个分接头。
A、3个$B、$5个$C、$7个D、$6个$正确答案：B8、电力线路中，电抗X主要反映导线通过交变电流时产生的(____)。
A、$磁场效应$B、热效应$C、$电场效应$D、$电晕损耗正确答案：A9、系统频率上升将使负荷所需要的有功功率(____)。
A、增大$B、$减小$C、$不变$D、$以上情况都有可能正确答案：A10、电压控制的目的不包括(____)。
A、$保持系统有功功率平衡B、$保持供电电压在正常范围内，保证用户的供电质量$C、保持电网枢纽电压水平，保证系统稳定运行$D、$减小网络损耗$正确答案：A11、三相短路的附加电抗等于(____)。
电力系统分析（下）复习题9-1负荷的组成1.综合负荷的定义答：系统中所有电力用户的用电设备所消耗的电功率总和就是电力系统的负荷，亦称电力系统的综合用电负荷。
它是把不同地区、不同性质的所有的用户的负荷总加起来而得到的。
2. 综合负荷、供电负荷和发电负荷的区别及关系答：综合用电负荷加上电力网的功率损耗就是各发电厂应该供给的功率，称为电力系统的供电负荷。
供电负荷再加上发电厂厂用电消耗的功率就是各发电厂应该发出的功率，称为电力系统的发电负荷。
9-2负荷曲线1.负荷曲线的定义答：反映一段时间内负荷随时间而变化的规律用负荷曲线来描述 ✓ 2.日负荷曲线和年负荷曲线的慨念答：负荷曲线按时间长短分，分为日负荷曲线和年负荷曲线。
日负荷曲线描述了一天24小时负荷的变化情况；年负荷曲线描述了一年内负荷变化的情况。
✓ 3.日负荷曲线中最大负荷、最小负荷、平均负荷、负荷率、最小负荷系数的慨念答：负荷曲线中的最大值称为日最大负荷max P （又称峰荷），最小值称为日最小负荷min P （又称谷荷）；平均负荷是指某一时期（日，月，年）内的负荷功率的平均值，24024d av W P Pdt =⎰；负荷率m k 是日平均负荷av P 与日最大负荷max P 之比，即max av m P k P =；最小负荷系数α是日最小负荷min P 跟日最大负荷max P 之比，即min maxPP α=。
✓ 4.日负荷曲线的作用答：日负荷曲线对电力系统的运行非常重要，它是调度部门安排日发电计划和确定系统运行方式的重要依据。
✓ 5.年最大负荷曲线的定义和作用答：年最大负荷曲线描述一年内每月（或每日）最大有功功率负荷变化的情况，它主要用来安排发电设备的检修计划，同时也为制订发电机组或发电厂的扩建或新建计划提供依据。
✓ 6.年持续负荷曲线的定义、最大负荷利用时数的慨念、年持续负荷曲线的用途答：年持续负荷曲线是按一年中系统负荷的数值大小及其持续小时数顺序排列而绘制成，作用是安排发电计划和进行可靠性估算。
电力系统分析测试题（含参考答案）一、单选题（共137题，每题1分，共137分）1.架空输电线路采用分裂导线的目的是（）。
A、改善输电线路的电晕条件。
B、减小线路电抗；C、减小线路电阻；D、增大线路电纳；正确答案：B2.在短路冲击电流的工程计算中，常常需要选定短路冲击系数Kim数值。
当在发电机机端短路时，对发电机而言，其短路冲击系数Kim应取为（）。
A、1.95B、1.85C、1.8D、1.9正确答案：D3.单相接地短路时，故障处故障相短路电流与正序分量电流的关系是（）。
A、故障相短路电流为正序分量电流的B、故障相短路电流为正序分量电流的3倍；C、故障相电流等于正序分量电流。
正确答案：B4.电力系统的基本技术参数不包括：A、频率B、电流C、电压D、畸变率正确答案：D5.500kv超高压输电线路两端装设并联电抗器的目的是( )。
A、防止输电线路轻载时末端电压降低。
B、防止输电线路重载时末端电压降低；C、防止输电线路轻载时末端电压升高；正确答案：C6.如果某发电厂装有四台机组，正常运行时四台机组都没有达到额定出力，且有、，当发电厂有功负荷增大时，应首先增加出力的发电机组是（）。
A、4号机组。
B、2号机组；C、3号机组；D、1号机组；正确答案：D7.在无功电源并不缺乏的电力系统中，关于是否需要增加无功补偿装置，下述说法中正确的是（）。
A、绝对不应增加无功补偿装置；B、可以增加无功补偿装置，但应遵守最优网损微增率准则；C、可以增加无功补偿装置，但应遵守等网损微增率准则；D、应增加无功补偿装置，直到各节点的网损微增率均为正值为止。
正确答案：B8.线路始端的额定电压为线路额定电压的（）.A、105%B、110%C、100%D、95%正确答案：B9.系统中供电可靠性高，同时对系统的绝缘水平要求也高。
A、大电流接地B、不接地C、部分接地D、直接接地正确答案：C10.电力系统潮流计算时，平衡节点的待求量是（）。
A、节点电压相角和发电机无功功率。
电力系统分析试题及答案# 电力系统分析试题及答案一、选择题1. 电力系统的主干部分是（）。
A. 发电机B. 输电线路C. 变电站D. 负荷答案： B. 输电线路2. 电力系统的频率标准为（）Hz。
A. 50B. 60C. 120D. 180答案： A. 503. 电力系统中，短路故障通常发生在（）。
A. 发电机内部B. 变电站C. 输电线路D. 负荷端答案： C. 输电线路二、填空题1. 电力系统的稳定性分析通常分为______稳定性和______稳定性。
答案：静态；动态2. 在电力系统中，无功功率的流动主要影响系统的______。
答案：电压水平3. 电力系统的损耗主要包括______损耗和______损耗。
答案：铜损；铁损三、简答题1. 简述电力系统的基本组成及其功能。
答案：电力系统由发电站、变电站、输电线路和配电网组成。
发电站的功能是将其他形式的能量转换为电能；变电站的功能是调整电压，以适应不同电压等级的输电和用电需求；输电线路的功能是将电能从发电站输送到变电站或直接到用户；配电网的功能是将电能分配给最终用户。
2. 什么是电力系统的静态稳定和动态稳定？答案：静态稳定是指在电力系统受到小扰动后，系统能够自动恢复到初始运行状态的能力。
动态稳定则是指在系统受到较大扰动或连续扰动时，系统能够在一定时间内恢复到新的稳定状态的能力。
四、计算题1. 假设一个简单的电力系统，其中包含一个发电机、一个变电站和一个负荷。
发电机的输出功率为100MW，变电站的损耗为5%，负荷的功率需求为95MW。
请计算输电线路的损耗。
答案：首先计算变电站的损耗：100MW * 5% = 5MW。
然后计算到达负荷之前的功率：100MW - 5MW = 95MW。
由于负荷的功率需求正好是95MW，所以输电线路的损耗为0MW。
2. 如果上述系统中，输电线路的电阻为0.5欧姆，线路的电流为200A，计算输电线路的损耗。
答案：根据公式 P_loss = I^2 * R，其中 P_loss 是损耗功率，I 是电流，R 是电阻。
电力系统分析练习题库（含参考答案）一、单选题（共40题，每题1分，共40分）1、下列故障类型中，属于对称短路故障为（一）oA、$两相接地短路B、$三相短路$C、单相接地短路$D、$两相短路$正确答案：B2、发电机作为电源，一般额定电压比线路额定电压高（—），以补偿输电过程的电压损耗。
A、3%$B、$10%$C、$5%$D、$±5%正确答案：C3、电力系统的允许频率偏移为（一）。
A、$±0.5HzB N$-0.2~+0.5H Z$C、±0.2Hz$D、$±0.2〜±0.5HZ$正确答案：D4、快速控制调速汽门可以让加速面积（—）。
A、减小$B、$增加$C、$不变$D、$不确定正确答案：A5、某SF11-20000/110型双绕组变压器，铭牌数据：AP0=22kW,ΔPK=135kW,UK%=10.5,I0%=0.8,试计算折算到高压侧的电阻为（）。
A、$10QB、$6.088C、$0.408ΩSD、4.080$正确答案：D6、用对称分量法分析时，若各序分量具有独立性，则此电路应满足（一）。
A、$非线性、参数不对称$B、非线性、参数对称$C、$线性、参数对称D、$线性、参数不对称$正确答案：C7、短路的最大有效值电流主要是检验电气设备和载流导体的（一）。
A、断流能力$B、$热稳定性$C、$机械效应$D、$电流效应正确答案：A8、IOkV线路的平均额定电压为（一）。
A、$11kV$B、$10.5kV$C、$12kVD、10kV$正确答案：B9、提高系统暂态稳定性的原则（一）oA、尽可能的减小加速面积，增加最大可能的减速面积$B、$减小极限切除时间C、$尽可能的增加加速面积，减小最大可能的减速面积$D、$增大极限切除角$正确答案：A10、架空输电线路三相导线之间的几何平均距离越大，其单位长度的电纳（—）。
A、不变$B、$越大$C、$越小$D、$以上都有可能正确答案：C11、22OkV电力线路的平均额定电压为（一）。
电力系统分析课后习题参考答案第1章1-1.选择填空1）电力系统的综合用电负荷加上网络中的功率损耗称为（D）A.厂用电负荷B.发电负荷C.工业负荷D.供电负荷2）电力网某条线路的额定电压为UN=110kV，则这个电压表示的是（C）1A. 相电压B.相电压3C.线电压D.3线电压3）以下（A）不是常用的中性点接地方式A. 中性点通过电容接地B中性点不接地C．中性点直接接地 D. 中性点经消弧线圈接地4)我国电力系统的额定频率为（C）A．30Hz B. 40HzC. 50HzD. 60Hz5）目前，我国电力系统中占最大比例的发电厂为（ B ）A．水力发电厂 B.火力发电厂C．核电站 D.风力发电厂6）以下（D）不是电力系统运行的基本要求A. 提高电力系统运行的经济性B. 安全可靠的供电C. 保证电能质量D. 电力网各节点电压相等7）以下说法不正确的是（B）A．火力发电需要消耗煤、石油 B.水力发电成本比较大C．核电站的建造成本比较高 D. 太阳能发电是理想的能源8）当传输的功率（单位时间传输的能量）一定时，（A）A．输电的电压越高，则传输的电流越小B．输电的电压越高，线路上的损耗越大C．输电的电压越高，则传输的电流越大D．线路损耗与输电电压无关9）对（ A ）负荷停电会给国民经济带来重大损失或造成人身事故。
A．一级负荷 B. 二级负荷C．三级负荷 D. 以上都不是10）一般用电设备满足（ C ）A．当端电压减小时，吸收的无功功率增加B．当电源的频率增加时，吸收的无功功率增加C．当端电压增加时，吸收的有功功率增加。
D．当端电压增加时，吸收的有功功率减少1-2.填空题1）电力系统由(发电机（电源）、负荷（用电设备）以及电力网（连接发电机和负荷的设备)三部分构成。
2）电力系统的常用额定电压等级有( 500kV、220kV、110kV、35 kV 10kV ) (至少写出三个)。
3）发电机的额定电压与系统的额定电压为同一等级时，发电机的额定电压与系统的额定电压的关系为（发电机的额定电压规定比系统的额定电压高5%或7.5%）4）电力系统的运行特点是（电能与国民经济各部门以及人民的生活关系密切，电能不能大量贮存，电力系统中的暂态过程十分迅速）。
电力系统分析目录第一部分电力系统稳态分析第一章电力系统的基本概念第二章电力系统的元件参数及等值电路第三章简单电力系统的计算和分析第四章电力系统潮流的计算机算法第五章电力系统的有功功率和频率调整第六章电力系统的无功功率和电压调整第二部分电力系统暂态分析第七章电力系统故障分析的基本知识第八章同步发电机突然三相短路分析第九章电力系统三相短路的实用计算第十章对称分量法及元件的各序参数和等值电路第十一章不对称故障的分析、计算第十二章电力系统各元件的机电特性第十三章电力系统静态稳定第十四章电力系统暂态稳定第十五章研究生入学考试试题附录第一部分电力系统稳态分析电力系统稳态分析,研究的内容分为两类,一类是电力系统稳态运行状况下的分析与潮流分布计算，另一类是电力系统稳态运行状况的优化和调整。
第一章电力系统的基本概念1—1 什么叫电力系统、电力网及动力系统？电力系统为什么要采用高压输电？1-2 为什么要规定额定电压？电力线、发电机、变压器和用电设备的额定电压是如何确定的?1—3 我国电网的电压等级有哪些？1—4 标出图1—4电力系统中各元件的额定电压。
1—5 请回答如图1－5所示电力系统中的二个问题:⑴ 发电机G 、变压器1T 2T 3T 4T 、三相电动机D 、单相电灯L 等各元件的额定电压。
⑵ 当变压器1T 在+2。
5％抽头处工作，2T 在主抽头处工作，3T 在-2。
5%抽头处工作时，求这些变压器的实际变比。
1-6 图1—6中已标明各级电网的电压等级.试标出图中发电机和电动机的额定电压及变压器的额定变比。
1-7 电力系统结线如图1—7所示，电网各级电压示于图中.试求：⑴发电机G 和变压器1T 、2T 、3T 高低压侧的额定电压。
⑵设变压器1T 工作于+2。
5％抽头， 2T 工作于主抽头，3T 工作于—5%抽头，求这些变压器的实际变比。
习题1-4图1-8 比较两种接地方式的优缺点，分析其适用范围.1-9 什么叫三相系统中性点位移?它在什么情况下发生？中性点不接地系统发生单相接地时，非故障相电压为什么增加3倍?1—10 若在变压器中性点经消弧线圈接地，消弧线圈的作用是什么？ 1—11 什么叫分裂导线、扩径导线？为什么要用这种导线？1-12 架空线为什么要换位？规程规定，架空线长于多少公里就应进行换位？1—13 架空线的电压在35kV 以上应该用悬式绝缘子,如采用X —4。
电力系统分析练习题含答案一、单选题（共40题，每题1分，共40分）1、1l0kV及以上的电力系统应采用中性点运行方式是(____)。
A、不接地或经消弧线圈接地B、直接接地C、不接地D、经消弧线圈接地正确答案：B2、网络中某些节点的功率是由两侧向其流动，这种节点称为(____)。
A、电压分点B、电流分点C、功率分点D、电抗分点正确答案：C3、电力线路的平均额定电压较线路额定电压约高出(____)。
A、±5%B、10%C、5%D、±10%正确答案：C4、变压器消耗的无功功率是(____)。
A、容性B、不确定C、感性D、为0正确答案：C5、系统发生短路故障后，越靠近短路点，正序电压(____)。
A、越低B、不确定C、不变D、越高正确答案：A6、某线路首端电压10.5kV，末端电压10.2kV，首端电压偏移百分数为(____)。
A、3%B、2.86%C、2.94%D、5%正确答案：D7、用于连接220kV和110kV两个电压等级的降压变压器，其两侧绕组的额定电压应为(____)。
A、242kV,12lkVB、220kV,121kVC、220kV,115kVD、220kV,110kV正确答案：B8、单相短路接地的附加电抗等于(____)。
A、负序电抗串联零序电抗B、负序电抗C、负序电抗并联零序电抗D、0正确答案：A9、有功负荷备用一般为最大负荷的(____)。
A、2%-5%B、5%-1O%C、4%-5%D、5%-7%正确答案：A10、对电力系统并列运行的暂态稳定性而言，最不利的短路故障是(____)。
A、两相短路接地B、单相接地短路C、三相短路D、两相短路正确答案：C11、在变压器的参数计算中，用空载试验特性数据求的是(____)。
A、电阻和电抗B、电阻和电纳C、电抗和电导D、电导和电纳正确答案：D12、电力系统中的有功电源是(____)。
A、同步发电机B、静电电容器C、静止补偿器D、同步调相机正确答案：A13、两相短路接地的附加电抗等于(____)。
电力系统分析习题集收集整理，仅供学习，勿做他用前言本书是在高等学校教材《电力系统稳态分析》和《电力系统暂态分析》多次修改之后而编写的与之相适应的习题集。
电力系统课程是各高等院校、电气工程专业的必修专业课，学好这门课程非常重要，但有很大的难度。
根据国家教委关于国家重点教材的编写要求，为更好地满足目前的教学需要，为培养出大量高质量的电力事业的建设人材，我们编写了这本《电力系统分析习题集》。
力求使该书具有较强的系统性、针对性和可操作性，以便能够使学生扎实的掌握电力系统基本理论知识，同时也能够为广大电力工程技术人员提供必要的基础理论、计算方法，从而更准确地掌握电力系统的运行情况，保证电力系统运行的可靠、优质和经济。
全书内容共分十五章，第一至第六章是《电力系统稳态分析》的习题，第七至第十四章是《电力系统暂态分析》的习题，第十五章是研究生入学考试试题。
本书适用于高等院校的师生、广大电力工程技术人员使用，同时也可作为报考研究生的学习资料。
由于编写的时间短，内容较多，书中难免有缺点、错误，诚恳地希望读者提出批评指正。
目录第一部分电力系统稳态分析第一章电力系统的基本概念第二章电力系统的元件参数及等值电路第三章简单电力系统的计算和分析第四章电力系统潮流的计算机算法第五章电力系统的有功功率和频率调整第六章电力系统的无功功率和电压调整第二部分电力系统暂态分析第七章电力系统故障分析的基本知识第八章同步发电机突然三相短路分析第九章电力系统三相短路的实用计算第十章对称分量法及元件的各序参数和等值电路第十一章不对称故障的分析、计算第十二章电力系统各元件的机电特性第十三章电力系统静态稳定第十四章电力系统暂态稳定第十五章研究生入学考试试题附录第一部分电力系统稳态分析电力系统稳态分析，研究的内容分为两类，一类是电力系统稳态运行状况下的分析与潮流分布计算，另一类是电力系统稳态运行状况的优化和调整。
电力系统分析测试题含答案一、单选题（共40题，每题1分，共40分）1、两相短路的附加电抗等于(____)。
A、负序电抗串联零序电抗B、负序电抗C、0D、负序电抗并联零序电抗正确答案：B2、用对称分量法分析时，若各序分量具有独立性，则此电路应满足(____)。
A、非线性、参数不对称B、线性、参数对称C、非线性、参数对称D、线性、参数不对称正确答案：B3、恒调压中枢点的电压为(____)。
A、最大负荷时为1.05UN，最小负荷时为UNB、最大负荷时，不低于1.075UN；最小负荷时，不高于1.025UNC、任何情况下，电压都在1.02-1.05UND、最大负荷时，不低于1.025UN；最小负荷时，不高于1.075UN正确答案：C4、三绕组降压变压器，当功率主要由高压侧向中压侧输送时，绕组的排列方式，居中绕组为(____)。
A、依据电压等级不同，绕组的排列情况不同B、低压绕组C、高压绕组D、中压绕组正确答案：D5、下列属于无功负荷的是(____)。
A、异步电动机B、线路C、电导D、电阻正确答案：A6、用于连接220kV和110kV两个电压等级的降压变压器，其两侧绕组的额定电压应为(____)。
A、220kV,115kVB、242kV,12lkVC、220kV,110kVD、220kV,121kV正确答案：D7、某线路首端电压10.5kV，末端电压10.2kV，首端电压偏移百分数为(____)。
A、0.0294B、0.05C、0.03D、0.0286正确答案：B8、电力系统无功过剩时，会造成(____)。
A、频率降低B、电压降低C、电压升高D、频率升高正确答案：C9、LGJ-120的单位长度的电阻是(____)。
A、0.5Ω/kmB、025Ω/kmC、0.24Ω/kmD、0.13Ω/km正确答案：D10、电力系统短路故障计算主要求取的物理量是(____)。
A、电流，电抗B、电压，电流C、电阻，电抗D、电阻，功率正确答案：B11、500kV系统中性点运行方式经常采用(____)。
电力系统分析〔下〕模拟试题，答案在后面显示模拟试题一、单项选择题(此题共15小题，每题2分，共30分)1.三相系统中的对称基频交流电流经过派克变换后，所得的d轴和q轴重量是〔〕。
A.基频电流B. 倍频电流C. 直流电流D. 不确定2.输电线路的零序阻抗要比其正序阻抗〔〕。
A．相等B．大C．小D．不确定3.计算短路冲击电流时，冲击系数的变化范围是〔〕。
A．1≤k im≤2B．1≤k im≤1.9C．1≤k im≤1.8D．1≤k im≤1.74.电力系统静态稳定的有用判据是〔〕.5. 电力系统短路电流的近似计算中，可忽略输电线路的电阻和〔〕A．电容 B.电抗 C.电阻 D.电纳6. 变压器零序等值电路与外电路的连接，取决于零序电流流通的路径，当变压器绕组〔〕接法时，该绕组端点与外电路是连通关系。
A．中性点接地Y0 B．中性点不接地Y C．三角形接法ΔD．三相平衡负载7. 电力系统的短路类型中，属于对称短路的是〔〕。
A 单相短路B．两相短路C．两相短路接地D．三相短路8. P-δ曲线被称为〔〕。
A.耗量特性曲线B.负荷曲线C.正弦电压曲线D.功角曲线9. 电力系统发生不对称短路时，系统某点的电压不对称程度随着离短路点距离的增大而〔〕。
A．增大B．减弱C．不变D．不确定10. 计算负荷提供的冲击电流时，对于小容量的电动机和综合负荷，冲击系数取〔〕。
A．1.5 B．1.7 C．1.3 D．111. 变压器漏磁通的路径与所通电流的序别〔〕。
A.相同B.相反C.无关D．不确定12. 单线接地短路计算中，电压和电流的各序重量，可直接应用〔〕来求得。
A．正序网B．负序网C．零序网D．复合序网13. 输电线路的零序阻抗比正序阻抗〔〕。
A．相同B．大 C.小D．不确定14. 平行架设的双回路输电线路中，由于平行线路间互阻抗的影响，输电线路的零序等值阻抗〔〕。
A．不变B．增大C．减小 D．不确定15. 与励磁绕组的自由直流产生的磁通有依存关系的重量是〔〕。
电力系统分析下作业答案电力系统分析下作业一．选择题1.电力系统的有功功率电源是（A）A．发电机B．变压器C．调相机D．电容器2.分析不对称短路的方法是（A ）。
A、对称分量法；B、叠加原理；C、运算曲线法；D、节点电压法。
3.对电力系统并列运行的暂态稳定性而言，最不利的短路故障是（A）。
A、三相短路；B、单相接地短路；C、两相短路接地；D、两相短路。
4.我国电力系统的额定电压等级有（D ）A.115、220、500(KV)B.110、230、500(KV)C.115、230、525(KV)D.110、220、500(KV)5.电力系统的频率主要决定于（A）A.有功功率的平衡B.无功功率的平衡C.电压质量D.电流的大小6.若ac两相发生短路，则基准相选择为（B ）A.a相B.b相C.c相D.a相和c相7.输电线路的正序阻抗与负序阻抗相比，其值要（C）A.大B.小C.相等D.都不是8.两相短路接地故障中，附加阻抗Z△为（D ）A.Z0ΣB.Z2ΣC.Z0Σ+Z2ΣD.Z0Σ∥Z2Σ9.分析简单系统的暂态稳定性可以应用（B ）A.耗量微增率准则B.等面积定则C.小干扰法D.对称分量法10.P－δ曲线被称为（D ）A.耗量特性曲线B.负荷曲线C.正弦电压曲线D.功角曲线二．简答题1.写出电力系统的暂态稳定和电力系统的静态稳定的定义？稳定的标志是什么？答：静态稳定是指电力系统在某一运行方式下受到一个小干扰后，系统自动恢复到原始运行的能力。
能恢复到原始运行状态，则系统是静态稳定的，否则就是静态不稳定的；暂态稳定是指系统受到大干扰后，各同步发电机保持同步运行并过渡到新的稳定运行方式或恢复到原来稳定运行方式的能力。
暂态稳定的标志通常指保持第一或第二个振荡周期不失步。
2.什么是电力系统的短路？短路故障有哪几种类型？哪些是对称短路？哪些是不对称短路？答：电力系统的短路是指一切不正常的相与相之间或相与地之间（对于中性点接地的系统）发生通路的情况。
电力系统分析一、填空题1．中性点不接地系统，发生单相接地故障时，故障相电压为。
2．当计算电抗X js> 时，短路电流的周期分量保持不变。
3．输电线路的正序阻抗与负序阻抗大小。
4．电力系统中，各支路的电流分布系数的和等于。
5．电力系统中无功电源包括调相机、静止补偿器、发电机和。
6．电力系统中发电机调压一般是采用调压方式。
7．正常条件下，输电线路的电导参数认为等于。
8．采用分裂导线后，线路的自然功率比普通线路的。
9．冲击电流的计算是短路故障发生后周期的可能短路电流的最大值。
10．、有功日负荷预测的依据是曲线。
11. 电力系统静态稳定性的判据。
12. 系统f点发生a、c两相短路时的原始边界条件为。
13. Y/D-11接线的变压器，其D侧正序电流超前Y侧正序电流度14. 电力系统接线图分为和电气接线图。
15. K s表示的单位调节功率，K G表示发电机的单位调节功率16. 影响变压器零序电抗的因素有变压器的类型，中性点是否接地，以及绕组接线方式。
17. 系统发生不对称短路时，从故障点到发电机，正序电压。
18. 已知系统的基准电压U B，基准容量S B，则阻抗的基准值为。
19. 如果短路点距异步电动机端点较近时，有可能，异步电动机改作发电机运转，将向系统供出反馈电流。
20. 频率的变化取决于系统的功率的变化。
21. 电力系统运行的基本要求有供电可靠性、良好的电能质量和。
22 当负荷在两台机组间分配时，如果燃料耗量微增率相等，则所需要的总的燃料。
23. 一次调频由发电机的进行，二次调频由发电机的进行。
24. 电力网的损耗电量占供电量的百分值叫做电力网的。
25. 加速过程中发电机输出电磁功率所作的功减速过程中转子消耗的动能，系统才能保持暂态稳定。
26. 中枢点的调压方式有常调压、和顺调压。
27. 二次调频可以实现调频。
28. 发电机的额定电压比系统额定电压%。
29.以等值电源容量为基准容量的转移电抗称为。
15－3 有两台汽轮发电机组，额定转速均为N n ＝3000r/min 。
其中一台1N P ＝100MW ，
cos 1N ϕ＝0.85，2GD ＝34.4t ·2m ；另一台2N P ＝125MW ，cos 2N ϕ＝0.85，
2GD ＝43.6t ·2m 。
试求：
（1）每一台机组的额定惯性时间常数1JN T 和2JN T ；
（2）若两台机组合并成一台等值机组，且基准功率为B S ＝100MV ·A ，等值机的惯性时间常数J T 。
(答案：（1）1JN T ＝7.211s ，2JN T ＝7.31s ；（2）J T ＝19.233s 。
)
15－4 在单机－无穷大系统中，系统额定频率为N f ＝50Hz ，归算到基准功率B S 的发电机惯性时间常数J T ＝10.7s ，Δa M 为标幺值，转子运动方程及有关变量的单位列如下表。
转子运动方程变量的单位
转子角δ角速度ω转差率s 时间t c1dt
d δ2＝Δa M dt d ＝Δa M c3Δωdt d δ＝Δc2ω，，s dt d δ＝c4dt d ＝Δa M c5s rad el deg .el deg .el deg/s .p.u.rad s s
试求表列运动方程中的各系数值。
（答案：1C ＝3364.5，2C ＝1，3C ＝1682.24，4C ＝18000，5C ＝0.0935。
）
16－1 简单电力系统如题图16－1所示，各元件参数如下。
发电机G ：N P ＝250MW ，cos N ϕ＝0.85，N V ＝10.5kV ，d x ＝q x ＝1.7，d x ’＝0.25， J T ＝8s ；
变压器T-1：N S ＝300MV ·A ，S V ＝15％，T K =10.5/242；
变压器T-2：N S ＝300MV ·A ，S V ＝15％，T K =220/121；
线路L ： l ＝250km ，N V ＝220kV ，1x ＝0.42Ω/km 。
运行初始状态：0V ＝115kV ，0P ＝220MW ，cos 0ϕ＝0.98。
发电机无励磁调节，q E ＝0q E ＝常数，试求功率特性)(δEq P ，功率极限Eqm P ，以及q E ’、E ’和G V 随功角δ变化的曲线，并指出振荡中心的位置。
题图16－1
答案：取B S ＝220MV ·A, B V ＝115kV 。
δ° 0 30 56.9 60 90 120 150 180 Eq P ＝ P 0.000 0.597 1.000 1.033 1.193 1.033 0.597 0.000
Q 0.746 0.586 0.203 0.149 -0.447 -1.044 -1.480 -1.640
q E ’ 1.585 1.498 1.289 1.260 0.935 0.610 0.372 0.285 E ’ 1.585 1.533 1.400 1.380 1.139 0.830 0.494 0.285 G V 1.398 1.351 1.230 1.212 0.992 0.707 0.382 0.126
振荡中心在发电机内，距系统母线的电抗值为0.61。
16－3 在题16－1的系统中，若发电机为凸极机，d x ＝1.0，q x ＝0.65，d x ’＝0.23，其他参数与条件与题16－1相同，试作同样内容的计算，并对其结果进行分析。
此时如何确定振荡中心？
答案：取B S ＝220MV ·A, B V ＝115kV 。
δ° 0 30 43.67 60 81.86 90 120 150 180 Eq P ＝ P 0.000 0.738 1.000 1.218 1.323 1.309 1.05 0.57 0.000 Q 0.658 0.434 0.203 -0.142 -0.656 -0.845 -1.451 -1.833 -1.96 q E ’ 1.502 1.435 1.363 1.251 1.07 0.999 0.748 0.563 0.496 E ’ 1.502 1.446 1.385 1.288 1.127 1.061 0.809 0.591 0.496 G V 1.351 1.293 1.230 1.129 0.959 0.888 0.602 0.304 0.045 振荡中心距系统母线的电抗值为0.51，在变压器T-1内。
17－1 电力系统如题图17－1所示，已知各元件参数的标幺值。
发电机G ：d x ’＝0.29，
2x ＝0.23，J T ＝11s 。
变压器T-1：x ＝0.13。
变压器T-2：x ＝0.11。
线路L ：双回1L x ＝0.29，0L x ＝31L x 。
运行初始状态：0V ＝1.0，0P ＝1.0，0Q ＝0.2。
在输电线路首端f1点发生两相短路接地，试用等面积定则确定极限切除角lim ,c δ。
题图17－1
（答案：lim ,c δ＝56.21º）
17－3 简单电力系统如题图17－1所示，在线路首端和末端分别发生三相短路，故障切除时间相同。
试判断计及输电线路的电阻对哪处短路更有利于保持暂态稳定性？为什么？
18－1 简单电力系统如题图18－1所示，已知各元件参数的标幺值。
发电机G ：d x ＝q x ＝1.62，d x ’＝0.24，J T ＝10s ，0d T ’＝6s 。
变压器电抗：1T x ＝0.14,2T x ＝0.11。
线路L ：双回L x ＝0.293。
初始运行状态为0V ＝1.0，0S ＝1.0＋j0.2。
发电机无励磁调节器。
试求：
（1）运行初态下发电机受小扰动后的自由振荡频率；
（2）若增加原动机功率，使运行角增加到80º时的自由振荡频率。
题图18－1
（答案：（1）e f ＝0.726Hz ；（2）e f ＝0.407 Hz ）
18－5 电力系统如题图18－5所示，已知各元件参数标幺值。
发电机G: d x ＝1.2，q x ＝0.8，d x ’＝0.3。
变压器电抗：1T x ＝0.14,2T x ＝0.12。
线路L ：双回L x ＝0.35。
系统初始运行状态：0V ＝1.0，0S ＝0.9＋j0.18。
试计算下列情况下发电机的功率极限m P 和稳定储备系数)(P sm K ：
（1）发电机无励磁调节，q E ＝0q E ＝常数；
（2）发电机有励磁调节，E ’＝ 0E ’＝常数。
题图18－5
（答案：（1）Eqm P ＝1.1654；P K ＝29.49％；（2）m E P '＝1.5637；P K ＝73.74％）
19－1 简单系统示于题图19－1，已知条件下。
发电机参数： d x ’＝2x ＝0.2，J T ＝10s 。
变压器电抗：1T x ＝0.11,2T x ＝0.10。
线路电抗：双回L x ＝0.42。
系统运行初态：0V ＝1.0，0S ＝1.0＋j0.2。
线路首端f 点发生三相短路，故障切除时间为0.1s ，试判断系统的暂态稳定性。
题图19－1
（答案：c δ＝44.4446º>lim ,c δ＝37.92°；或加速面积0.157>可能的减速面积0.0713，故系统不能保持暂态稳定。
）
19－3 系统接线方式及参数同题19－1，f 点发生两相短路接地，故障切除时间为0.1s ，试判断系统的暂态稳定。
若不稳定，假定重合闸能够成功，试确定保持暂态稳定的重合闸极限允许时间lim .t t （即重合闸必须在此之前实现）。
线路的零序电抗为正序电抗的3倍。
（答案：先确定lim ,c δ＝39.4035°。
（1）用分段计算法，取Δt ＝0.05s ，算得切除角c δ＝42.0951º，故系统不能保持暂态稳定。
（2）lim ,r t ＝0.935s （从故障发生算起）。
）。
