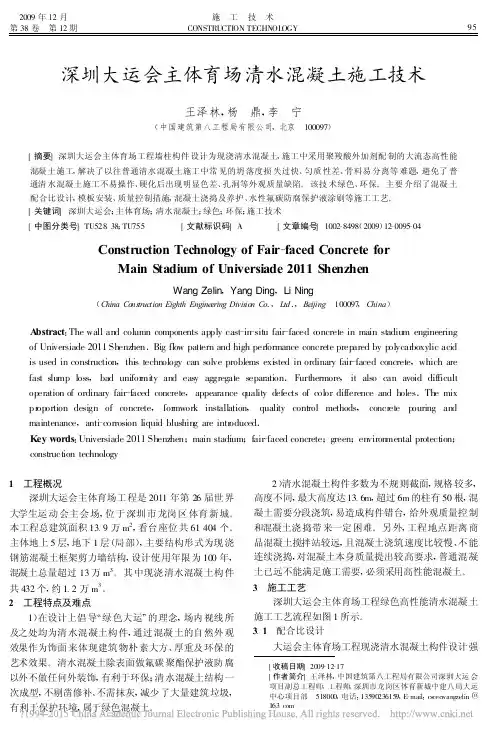

深圳大运中心清水模板样板墙施工方案1 深圳大运中心主体育场清水砼样板墙模板工程施工方案为确保深圳大运中心主体育场（以下简称本工程）清水砼模板施工顺利进行，通过清水砼样板墙模板施工来检验各工艺流程及饰面效果。
一、工程概况：本工程位于深圳。
二、模板设计依据：1、经本工程项目确认的清水砼样板墙模板施工图纸。
2、本工程模板设计依据现行的相关技术资料。
三、相关概念：1、清水饰面混凝土：是一次成型，不做任何外装饰，直接采用现浇混凝土的自然色作为饰面的混凝土。
2、清水饰面混凝土工程：是以混凝土本身的质感和精心设计安排的对拉螺栓孔、明缝、禅缝组合形成自然状态作为饰面效果的混凝土工程。
3、禅缝:清水饰面混凝土表面精心设计的有规律的装饰线条,表现线条的规律和韵感，利用模板拼接缝形成。
4、明缝:用于清水饰面混凝土进行分块的装饰线条，一般利用施工缝形成，是清水饰面混凝土的重要表现手法。
5、对拉螺栓孔眼：清水饰面混凝土工程精心设计编排，精心施工的用于混凝土表面起装饰作用的孔眼。
形成于结构模板工程施工中模板受力对拉螺栓，是清水饰面混凝土的重要表现手法。
6、假眼：是为了统一对拉螺栓孔眼的装饰效果，在模板工程中，对没有对拉螺杆的位置设置堵头，并形成的孔眼。
其外观尺寸要求与其他对拉螺栓孔眼一致。
四、模板选型：模板选型：模板面板为WISA板，由于有弧度要求，所以选用厚度12mm；竖肋选用“几”字型材，与面板通过自攻螺丝连接；横背楞采用双向槽钢，槽钢与“几”字型材通过特制的钩头螺栓连接；大模板之间的连接使用柏利模板夹具；操作简便，其工作原理是：用一把榔头分别敲击销子的两端，通过销子的上下移动和与其吻合的垂直爪体上的斜齿相互作用，带动夹具加紧或放松，由于两侧的爪头都采用了20度斜口设计，在夹具夹紧的同时，保证了整个夹具横向带齿条的锁具紧贴模板边框，在保证接缝紧密的同时，较好的防止了模板接缝处的错台，彻底淘汰了效率低下的螺丝连接，极大提高了安装就位速度。
清水模板构造图五、模板配置：1、结构简介：a.直墙结构：与弧形墙连接，连接部位有宽度200mm贯穿墙体凹槽，墙厚250mm，2400mm×3120mm；b.弧形墙结构：与直墙连接，墙厚250mm，墙中轴半径25000mm，弧度5.503度，高度3120mm，顶部包含宽度800mm ，厚度120mm弧形檐板；c.柱结构：与弧形墙连接，800mm×800mm×3120mm矩形柱，与弧形墙连接部位有宽度800mm ，厚度120mm弧形檐板；详见清水样板效果图。
2、清水效果：详见清水样板效果图。
清水样板效果图3、模板配置：弧形墙和上部的弧形挑檐板整体一次性浇筑砼，模板配置要考虑便于拆除，弧形清水模板龙骨高度2900mm，面板高度3000mm，在檐板底板放置木方填充，详见模板施工立面图；由于弧形墙及柱结构砼表面无对拉螺栓孔眼，要求模板采用单侧支撑架固定，详见模板施工平面图。
A图说明：预埋螺栓距墙300MM,水平间距b不大于300MM，与地面的夹角为45度,露出地面60MM。
模板施工平面图六、模板节点处理：1、墙体模板：根据本工程，穿墙螺栓采用T16通丝型螺栓，使用时，在通丝型穿墙螺栓外加塑料套管和塑料套管堵头。
2、阴阳角：本工程阳角部位采用两块模板相互搭接的方式，并用柏利夹具进行阳角模板的连接，阴角部位直接用覆膜木多层板按45度的斜口加工成阴角模板。
