UCM、CVC、VCMS六辊冷轧机机型研究[我的钢铁] 2010-01-25 08:12:29随着我国钢铁工业的迅速发展，板带材产品的比例在不断扩大，国内新建的许多先进的冷热带钢生产线，尤其是近年来所新建的大型宽带钢冷连轧机。
用户近年来所引进六辊冷轧设备绝大多数都是引进日本三菱一日立公司的UCM系列冷轧机或德国西马克的CVC系列冷轧机。
国内非引进的国产大型六辊冷连轧机目前选用的都是中国一重自主研发、设计制造的VCMS系列冷轧机。
UCM一一日本三菱一日立公司冷轧技术代表用户及机型，有宝钢1550毫米冷连轧机、武钢2140毫米冷连轧机、宝钢1730毫米酸洗冷连轧机。
VCMS一一中国一重冷轧技术代表用户及机型，有鞍钢1780毫米、2130毫米、1500毫米冷连轧机，梅钢1420毫米冷连轧机、武钢1550毫米酸洗冷连轧机目前正在调试和制造中。
一重的VCMS机型是UCM系列的改进。
1UCM、CVC轧机UCM轧机是日本三菱一日立公司开发的一种六辊冷轧机，它是在HC轧机基础上发展起来的新一代冷轧机之一，它相比HCM轧机增加了中间辊弯曲，其中间辊不仅轴向移动还设有正弯辊，工作辊设有正负弯辊，它的进一步演变是增加工作辊轴向移动。
CVC系列六辊冷轧机是德国西马克公司开发的，其中间辊辊面有一定曲线形状(支承辊有的有，有的没有)，因其辊面曲线方程由低次方(3次)发展到高次方(5次)，并与相关配套的控制软件包结合，发展成了CVCplus(+)轧机，其控制板形的能力得到进一步加强。
UCM轧机与六辊CVC轧机不同在于UCM轧机的中间辊为平辊，通过适当改变中间辊和工作辊的接触长度，可改变作用于中间辊和工作辊压力分布规律，消除由于轧制力引起对带钢横向厚度差的影响。
轧辊在轧制过程中产生的弹性弯曲通过调整中间辊和工作辊的弯曲力得以补偿。
六辊CVC轧机中间辊带有高次方曲线的辊型，通过中间辊的轴向移动改善工作辊的辊缝形状来补偿轧辊弹性变形，再辅以弯曲力从而控制轧制精度。
VC轧机板形控制技术的发展摘要：本文详细阐述了vc轧机的结构原理和设计特点，并分析了该轧辊系统板形控制的基本原理。
关键词：vc轧机结构特点板形控制随着国内外冶金工业的发展，在我国的板带材生产中已经广泛应用四辊板带轧机，为了最大限度地提高轧制成材率，一方面采用合理的轧制工艺，通过将轧机工作辊、支承辊与原始磨削辊型进行配合；另一方面轧机还应具备一定的辊型调整手段。
由于工作辊面所形成的有载辊缝形状决定了实际轧件的截面形状，而这又受到轧制时轧制力、轧辊配置、弯辊力等因素的影响和制约。
因此，在板带轧制中如何根据产品的平直度原则进行四辊板带轧机的辊型的辊型设计及辊型调整越发重要。
1 冷轧板形缺陷与控制所谓板形，就是轧制后带材所产生的波浪和瓢曲。
实际上就是指板带材的翘曲程度。
由于各种因素的影响，带材在辊缝中的纵向延伸方向往往是不均匀的。
通过对板形进行检测进而实现板形自动控制，只有连续不断地、准确地将板形状况及时地反馈给控制系统，板形控制系统才能以此为依据向执行机构发出正确的调节指令，实现板形闭环自动控制。
2 控制板形问题的基本方法2.1 hc轧机在普通四辊冷轧机的基础上对hc轧机进行处理，通过在工作辊和支承辊之间设置可以进行轴向移动的中间辊，采用更小的直径的工作辊。
主要特点是：①中间辊的位置可根据板宽调整，可以减小工作辊的弯曲挠度和工作辊与支撑辊的弹性压扁，因此可以显著地减小带钢边缘减薄现象；②中间辊的轴向移动在一定程度上减小了工作辊与支承辊的有害接触区，使有害接触区不再阻碍液压弯辊，液压弯辊的板形控制功能得到明显改善；③采用了较小的工作辊直径，减小了轧制力和轧制力矩。
2.2 cvc轧机cvc轧制采用s型轧辊，上下轧辊的辊型相反布置，调节轧辊的轴向位置可以获得不同的辊缝形状，以满足轧制带钢的板凸度和板形要求。
cvc轧机的特点主要表现在：①多组原始辊型不同的轧辊可以通过一组s型曲线轧辊进行代替，在一定程度上减少了轧辊的备用数量；②通过调整无级辊缝进而适应不同产品规格的变化；③辊缝调节范围大。
143．什么叫HC轧机?HC轧机也叫做高性能轧辊凸度控制轧机。
在四辊轧机上，支撑辊辊身与工作辊辊身楚全长接触的，而另一边工作辊辊身仅与轧件宽度部分相接触。
工作辊与支撑辊间的受压情况和弹性压扁情况主要受带钢宽度的影响。
但是由于工作辊上、下两面的接触长度不相等，即工作辊与轧件的接触长度小于工作辊与支撑辊之间的接触长度，产生不均匀接触变形，并使工作辊产生附加弯曲，即图3-84a中指出的有害接触部分使工作辊受到悬臂弯曲力而产生附加弯曲。
如果将工作辊与支撑辊间的接触长度调整到与轧件接触长度接近，消除辊间的有害接触部分，如图3-84b所示，则工作辊由于弹性压扁分布不均匀造成的挠度将显著减小。
根据这一想法，设计出HC轧机。
图3-84一般四辊轧机和HC轧机轧辊变形情况比较HC轧机如图3-85所示。
在工作辊3和支撑辊1之间，增设了可以沿着轴线移动的中间辊2和4。
若将中间辊的辊身端部调整到与带钢边缘相对应的位置(图3-85所示的位置)，这样，在非传动端，上工作辊上下两面的接触长度几乎相等，减小了压力分布的不均匀情况，弹性压扁分布较均匀，上工作辊的挠度相应减小。
在传动端，情况是相同的，只是上、下辊间的关系倒了一下。
HC轧机有下列优点：(1)增强了弯辊装置的效能。
由于工作辊的一端是悬臂的，所以用很小的弯辊力就能明显改变工作辊的挠度。
(2)扩大了辊形调整的范围。
由于中间辊位置可以移动，即使工作辊原始辊形为零(即轧辊没有凸度)，配合液压弯辊也可以在较大范围内调整辊形，因此可减少备用轧辊的数量。
图3-85 HC轧机结构简图1-支撑辊；2-上中间辊；3-工作辊；4-下中闻辊；5-工作辊正弯曲液压缸(3)带钢板形稳定性好。
实践表明，当中间辊调整到某一位置时，轧制力波动和张力变化对板形的影响很小。
这样，可减小冷轧张力，也能控制良好的板形，并减少了板形控制的操作次数。
(4)可以显著提高带钢平直度，可以减小带钢边部变薄和裂边部分的宽度，减少切边损失。

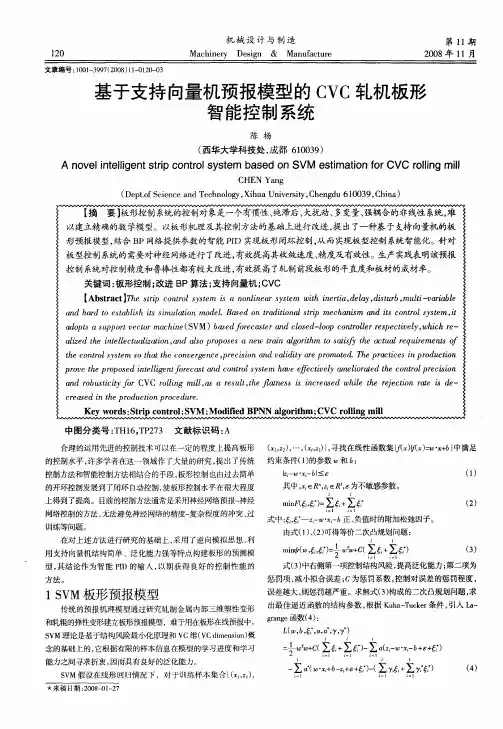

CVC精轧机概述摘要：CVC轧机是在HC轧机的基础上发展起来的一种轧机，它虽然与HC轧机一样有轧辊轴向抽动装置，但其目的和板形控制的基本原理是不同的。
HC轧机是为了消除辊间的有害接触部分来提高轧缝刚度，以实现板形调整的，是刚性辊缝型。
CVC轧机则是通过轧辊轴向抽动装置来改变S形曲线形成的原始辊缝形状来实现板形控制的，是柔性辊缝型。
关键词：CVC轧机、CVC工作辊、液压弯辊缸、轴向横移缸1 CVC轧机的原理CVC时Continuously Variable Croun的英文缩写，所谓CVC轧机就是指为了满足调整热带钢板凸度和板型的需要，将工作辊加工成具有S性辊身的CVC辊，在将上下工作辊相互倒置180度，从而具有工作辊轴向移动时空载辊缝形状连续可变能力的轧机。
工作辊轴向移动可分为正向抽动和反向抽动，其中正向定义为加大辊型凸度的方向，反之定义为反向抽动。
轧辊抽动量一般为±80~±150毫米，CVC辊的辊型曲线设计在过去常采用二次曲线，目前已经开始采用高次（含三次及四次）曲线以便有利于控制更宽更薄的热带钢，其中辊型的最大直径与最小直径之差不超过1毫米，差值过大将使轴向力过大而无法应用。
CVC轧机通常采用CRA表示轧辊辊型，以数值形式体现出来，即：CRA=中间直径—边缘直径，对于CVC工作辊来讲，CRA应是一个经过换算的当量值。
CVC技术在热轧是仅用于对空载辊缝形状的调解，因此主要用于板型设定模型对辊缝形状的设定，在线控制一般只用液压弯辊进行调解，但是目前已经开始研究当热轧采用润滑油轧制时是否将CVC用于在线调节。
2 采用CVC技术的轧机具有很多显著的优点：1、具有良好的带钢平直度控制能力和稳定性，它可以通过调整工作辊的弯辊力和轴向抽动量来获得最佳辊风从而得到最理想的平直度。
2、其弯辊力在最佳辊缝情况下始终处于最小状态，大大提高了轧辊和轴承的使用寿命。
3、CVC轧机可以使用较小的工作辊直径，从而减小了轧制力，实现了大压下量轧制。
